Primation P-ex 1005tx User manual

Ethernet-Switches und Medienkonverter

Typ P-Ex 1002MC

Typ P-Ex 1003GX2

Typ P-Ex 1005TX

ATEX Version

Zone 1 / 21 / M2

Version: 1.02

Dokumenten-Nr. EX-11-200001

Stand: 15.05.2012

Technische Änderungen vorbehalten!

Inhalt Seite

Deutsch 1 - 17

Englisch 18 - 35

PRIMATION Systemtechnik Tel.: +49 (0)89 46 26 0 - 0

GmbH & Co. KG Fax: +49 (0)89 46 26 0 - 210

Bretonischer Ring 13 Mail: [email protected]

85630 Grasbrunn Web: http://www.primation.de

Deutschland

Bedienungsanleitung

Vor Inbetriebnahme

Bitte lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch!

Zielgruppe:

Erfahrene Fachkräfte unter Einhaltung der Richtlinien 99/92/EG, IEC 60079-19 sowie EN

60079-17.

Bitte beachten:

Dieses Benutzerhandbuch beinhaltet wichtige Hinweise, Sicherheitsvorschriften und Prüfbe-

scheinigungen, die für eine einwandfreie Funktionsweise bei der Bedienung und Handha-

bung der Ethernet-Switches und Medienkonverter erforderlich sind. Werden die Hinweise

und Sicherheitsvorschriften nicht beachtet, ist die bestimmungsgemäße Verwendung in ex-

plosionsgefährdeten Bereichen nicht gewährleistet.

Änderungen an den Geräten, die nicht ausdrücklich durch PRIMATION Systemtechnik

GmbH & Co. KG (PRIMATION) genehmigt wurden, führen zum Erlöschen der Betriebser-

laubnis für das betreffende Gerät. Eine Nichteinhaltung schließt Gewährleistungsansprüche

aus. Die Gewährleistung erlischt, wenn Schäden an dem Produkt eintreten, die auf unsach-

gemäße Behandlung, übermäßige Beanspruchung, ungenügende Instandhaltung, anormale

Betriebsbedingungen sowie auf Transportschäden zurückzuführen sind. Natürlicher Ver-

schleiß ist ebenfalls von der Gewährleistung ausgeschlossen.

PRIMATION behält sich vor, inhaltliche Änderungen an diesem Dokument ohne Ankündi-

gung vorzunehmen. Die Richtigkeit der Informationen ist ohne Gewähr. Im Zweifelsfall sind

die deutschen Sicherheitshinweise gültig, da Übersetzungs- und Druckfehlern nicht ausge-

schlossen werden können. Im Rechtsfall gelten ergänzend die "Allgemeinen Geschäftsbe-

dingungen" der PRIMATION.

Die jeweils aktuelle Version der Datenblätter, Handbücher, Zertifikate und der EG-

Konformitätserklärung können auf der Produktseite "ATEX" unter www.primation.de herun-

tergeladen oder direkt bei der PRIMATION angefordert werden.

Dokumentation

Die Unterlagen sind in deutsch und englisch verfügbar.

Besuchen Sie unsere Webseite http://www.primation.de und informieren Sie sich über Ihr

spezielles Produkt.

Piktogramme und Sicherheitshinweise

Signalisiert Verletzungs- oder Lebensgefahr, sofern bestimmte Verhaltensregeln

missachtet werden. Befolgen Sie bitte alle Sicherheitsvorkehrungen, die mit diesem

Piktogramm gekennzeichnet sind.

Kennzeichnet eine möglicherweise gefährliche Situation, die zu Sachschäden füh-

ren kann, wenn sie nicht gemieden wird.

Kennzeichnet nützliche Tipps, Empfehlungen und Informationen für einen effizien-

ten, umweltgerechten und störungsfreien Betrieb.

Inhalt

1. Produktbeschreibung ..................................................................................................... 1

1.1 Allgemeines ............................................................................................................ 1

1.2 Vorteile.................................................................................................................... 1

1.3 Verpackungsinhalt................................................................................................... 2

2Sicherheitshinweise........................................................................................................ 2

2.1 Warnhinweise zu Ethernet-Switches und Medienkonvertern................................... 2

2.2 Warnhinweise zu Lasergeräten............................................................................... 3

2.3 Installationshinweise ............................................................................................... 3

2.3.1 Installationsrichtlinien....................................................................................... 3

2.4 Instandhaltung......................................................................................................... 4

2.4.1 Wartung ........................................................................................................... 4

2.4.2 Reparaturhinweise ........................................................................................... 4

2.4.3 Inspektion......................................................................................................... 4

2.4.4 Reparaturen..................................................................................................... 4

2.5 Gesundheits- und Sicherheitsempfehlungen........................................................... 5

3Technische Daten .......................................................................................................... 5

3.1 Explosionsschutz .................................................................................................... 5

3.2 Allgemeine Daten.................................................................................................... 5

3.3 Elektrische Daten.................................................................................................... 5

3.4 Ausgangsdaten....................................................................................................... 6

3.5 Produktkennzeichnung............................................................................................ 6

3.5.1 Typenschlüssel ................................................................................................ 6

3.5.2 P-Ex1005TX..................................................................................................... 6

3.5.3 P-Ex1002MC und 1003GX2............................................................................. 7

3.6 Angewandte Richtlinien und Normen ...................................................................... 8

4Montage......................................................................................................................... 9

4.1 Bohrplan.................................................................................................................. 9

5Anschlussbelegung.......................................................................................................10

5.1 Anschlussbelegung für P-Ex1002MC, P-Ex1003GX2, P-Ex1005TX.......................10

5.1.1 Spannungsversorgung....................................................................................10

5.1.2 Datenleitungen................................................................................................11

6Inbetriebnahme.............................................................................................................12

6.1 P-Ex1002MC, P-Ex1003GX2, P-Ex1005TX...........................................................12

7Funktionsweise P-Ex1002MC, P-Ex1003GX2, P-Ex1005TX.........................................12

7.1 Vorderseite.............................................................................................................12

7.2 Status-LEDs...........................................................................................................13

7.3 Datenleitungen.......................................................................................................13

7.4 Fehlerbehebung.....................................................................................................14

7.5 Support ..................................................................................................................14

8Zusatzinformationen......................................................................................................14

8.1 Links ......................................................................................................................14

8.2 Informationen rund um den Explosionsschutz........................................................14

9Versand und Verpackungshinweis ................................................................................15

10 Prüfbescheinigungen.................................................................................................15

10.1 EG-Konformitätserklärung......................................................................................15

10.2 EG-Baumusterprüfbescheinigung IBExU 11 ATEX 1058........................................16

Seite | 1

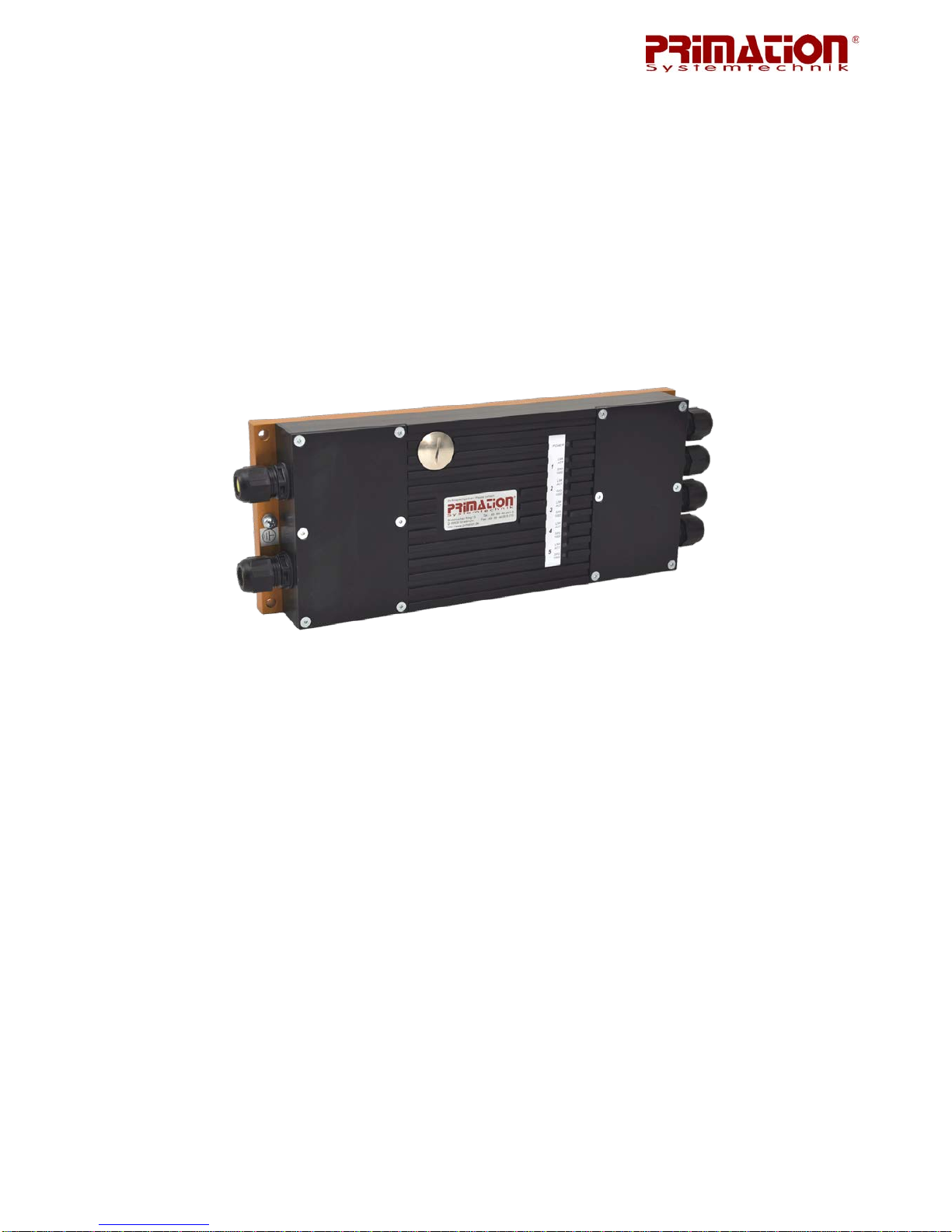

1. Produktbeschreibung

1.1 Allgemeines

Die Ethernet-Switches und Medienkonverter P-Ex1002MC, P-Ex1003GX2 und P-Ex1005TX

werden in explosionsgefährdeten Bereichen der Gerätegruppe I und II als stationäre Geräte

verwendet. Sie dienen zur Übertragung von optischen oder elektrischen Datensignalen bis

zu einer Bandbreite von 1 Gbit/s.

Die Produkte gibt es in zwei verschiedenen Ausführungen, mit Aluminiumgehäuse für den

Einsatz in Zone 1 und Zone 21 sowie in einem Edelstahlgehäuse für den Einsatz im Bereich

Mining M2.

1.2 Vorteile

•Gehäuse in Aluminium oder Edelstahl

•Direkte Montage in ATEX Zone 1 und 21 sowie M2

•Kein zusätzliches Netzteil erforderlich

•Anschluss weiterer Geräte mit einfachen Mitteln möglich

•5 Port Gigabit-Switch und 3 Port TX/FX-Switch in identischer Gehäuseform erhältlich

•IEEE 802.3

•Jumbo Frame Unterstützung

•-40°C bis +80°C Betriebs- und Lagertemperatur

•Unterstützt Full/Half Duplex

•Datendurchsatz von bis zu 10Gb/s

•Store-and-foreward Technologie

•LED Link/Activity Status Indikatoren

Seite | 2

1.3 Verpackungsinhalt

Bitte vergewissern Sie sich, dass die Verpackung folgende Teile enthält:

1. P-Ex1002MC, P-Ex1003GX2 oder P-Ex1005TX

2. Bedienungsanleitung

2 Sicherheitshinweise

2.1 Warnhinweise zu Ethernet-Switches und Medienkonvertern

•Die Installation der Switches und Medienkonverter erfolgt nur in zugelassenen

Ex-Bereichen der Gerätekategorie I und II und in den Zonen M2, 1 und 21.

•Spannungsfreiheit während der Installation beachten.

•Das Gerät darf auch außerhalb des explosionsgefährdeten Bereiches nicht ge-

öffnet werden! Es dürfen keinerlei Änderungen am Gerät erfolgen.

•Es dürfen keine Bauteile getauscht oder ersetzt werden. Bei nicht spezifizierten

Bauteilen ist der Explosionsschutz nicht mehr gewährleistet.

Dieses Gerät ist werkseitig verschlossen. Nicht öffnen!

•Klemmanschlussraum nicht unter Spannung öffnen!

•Das PA-Anschlussteil (Potentialausgleich-Anschlussteil) ist mit dem Potential-

ausgleichsleiter des explosionsgefährdeten Bereiches zu verbinden. Da die ei-

gensicheren Stromkreise galvanisch mit Erde verbunden sind, muss im gesam-

ten Verlauf der Errichtung der eigensicheren Stromkreise Potentialausgleich be-

stehen.

•Gerät vor Schlageinwirkungen schützen und keinen ätzenden/aggressiven Flüs-

sigkeiten, Dämpfen oder Nebeln aussetzen! Bei Funktionsstörungen oder Ge-

häuseschäden ist das Gerät unverzüglich aus dem explosionsgefährdeten Be-

reich zu bringen.

•Setzen Sie das Gerät unverzüglich außer Betrieb, wenn der Verdacht besteht,

dass das Betriebsmittel nach schädlichen Einwirkungen oder bei allgemeinen

Auffälligkeiten nicht mehr gefahrlos betrieben werden kann (z.B. Eindringen von

Wasser, Fluiden, Einwirkung von Temperaturen außerhalb des spezifizierten Be-

reiches, etc.)

•Allgemeine gesetzliche Regelungen oder Richtlinien zur Arbeitssicherheit, Unfall-

verhütungsvorschriften und Umweltschutzgesetze müssen beachtet werden, z.B.

die Betriebssicherheitsverordnung (BetrSichV) bzw. die national geltenden Ver-

ordnungen.

•Für elektrische Anlagen sind die einschlägigen Einrichtungs- und Betriebsbe-

stimmungen zu beachten.

Seite | 3

•Die Regeln im explosionsgefährdeten Bereich (Richtlinie 99/92/EG) sind zu be-

achten. Verhindern Sie gefährliche elektrostatische Aufladungen durch das Tra-

gen geeigneter Kleidung und Schuhe. Benutzen Sie keine Gummihandschuhe

o.ä.!

•Vermeiden Sie Wärmeeinwirkungen außerhalb des spezifizierten Temperaturber-

reichs (siehe Kapitel 3.2 "Allgemeine Daten"). Stellen Sie das Gerät nicht in der

Nähe von Wärmequellen auf, wie beispielsweise Heizkörpern, Luftaustrittsöff-

nungen einer Klimaanlage, einem Herd und anderen Geräten (einschließlich

Verstärkern), die Wärme abstrahlen.

•Vermeiden Sie Feuchtigkeitseinwirkungen.

•Stecken Sie keine Gegenstände in das Gehäuse oder sonstigen Öffnungen des

P-Ex1002MC, P-Ex1003GX2 und P-Ex1005TX. Öffnungen am Gerät dürfen nicht

blockiert, zugestellt oder abgedeckt werden.

•Bevor Sie das Gerät in Betrieb nehmen, vergewissern Sie sich, dass es vor-

schriftsmäßig installiert wurde.

2.2 Warnhinweise zu Lasergeräten

Unter Normalbedingungen arbeitet der Laser der Klasse I mit einer Leistung unterhalb der

Augensicherheitsgrenze. Wenn die Augensicherheitsgrenze überschritten wird, wird ein La-

serfehler auftreten und der TX_FAULT Ausgang wird aktiviert.

2.3 Installationshinweise

•Die Installation der Switches und Medienkonverter erfolgt nur in zugelassenen

Ex-Bereichen der Gerätekategorie I und II und in den Zonen M2, 1 und 21.

•Spannungsfreiheit während der Installation beachten.

•Für elektrische Anlagen sind die einschlägigen Einrichtungs- und Betriebsbe-

stimmungen zu beachten! (z.B. RL 99/92/EG, RL 94/9/EG, BetrSichV bzw. die

national geltenden Verordnungen, IEC 60 079-14 und die Reihe VDE 0100)

•Der Bertreiber einer elektrischen Anlage in explosionsgefährdeter Umgebung hat

die Betriebsmittel in ordnungsgemäßem Zustand zu halten, ordnungsgemäß zu

betreiben, zu überwachen und Instandhaltungs- sowie Instandsetzungsarbeiten

durchzuführen.

Das Gerät ist werkseitig verschlossen. Nicht öffnen!

Das Gerät darf nur im Werk geöffnet werden!

2.3.1 Installationsrichtlinien

Die im jeweiligen Einzelfall geltenden Sicherheits- und Unfallverhütungsvorschriften sind

einzuhalten. Geräte dürfen nur im zusammengebauten Zustand betrieben werden.

Seite | 4

•Das PA-Anschlussteil ist mit dem Potentialausgleichsleiter des explosionsgefähr-

deten Bereiches zu verbinden. Da die eigensicheren Stromkreise galvanisch mit

Erde verbunden sind, muss im gesamten Verlauf der Errichtung der eigensiche-

ren Stromkreise Potentialausgleich bestehen.

•Die Produkte müssen jederzeit spannungsfrei geschaltet werden können (bei fes-

tem Anschluss über allpoligen Netztrennschalter bzw. Sicherung)

2.4 Instandhaltung

Halten Sie für die Instandhaltung, Wartung und Prüfung von zugehörigen Betriebsmitteln

geltenden Bestimmungen gemäß Richtlinie 99/92/EG, IEC 60079-19 sowie IEC 60079-17

ein!

Montage/Demontage, Betriebs- und Wartungsarbeiten dürfen nur von ausgebildetem Fach-

personal durchgeführt werden. Es müssen die gesetzlichen Regelungen und die sonstigen

verbindlichen Richtlinien zur Arbeitssicherheit, zur Unfallverhütung und zum Umweltschutz

eingehalten werden.

Beachten Sie die nationalen Abfallbeseitigungsvorschriften bei der Entsorgung.

2.4.1 Wartung

Bei sachgerechtem Betrieb, unter Beachtung der Montagehinweise und Umgebungsbedin-

gungen, ist keine ständige Wartung erforderlich.

2.4.2 Reparaturhinweise

Wenn Sie ein defektes Gerät zur Reparatur einsenden wollen, setzen Sie sich bitte mit uns in

Verbindung.

E-Mail: [email protected]

Telefon: +49 (0)89 46 26 0 - 0

Bitte geben Sie die Seriennummer Ihres zu reparierenden Gerätes an.

2.4.3 Inspektion

Gemäß IEC 60079-19 und IEC 60079-17 ist der Betreiber elektrischer Anlagen in explosi-

onsgefährdeten Bereichen verpflichtet, diese durch eine Elektrofachkraft auf ihren ordnungs-

gemäßen Zustand prüfen zu lassen.

2.4.4 Reparaturen

Reparaturen an explosionsgeschützten Betriebsmitteln dürfen nur von dazu befugten Perso-

nen mit Original-Ersatzteilen und nach dem Stand der Technik ausgeführt werden. Die dafür

geltenden Bestimmungen sind zu beachten. Bei Fragen wenden Sie sich bitte an

PRIMATION Systemtechnik GmbH & Co. KG.

Seite | 5

2.5 Gesundheits- und Sicherheitsempfehlungen

Alle Komponenten müssen trocken sein, bevor sie an eine externe Stromversorgung ange-

schlossen werden.

3 Technische Daten

3.1 Explosionsschutz

Typ: P-Ex1002MC

P-Ex1003GX2

P-Ex1005TX

Kennzeichnung (Zone1): II 2G Ex eb qb IIC T4

II 2(1)G Ex eb qb [op is] IIC T4

Kennzeichnung (Zone21): II 2D Ex tb IIIC T135°C IP64

II 2(1)D Ex tb [op is] IIIC T135°C IP64

Kennzeichnung (Zone M2): I M2 Ex eb qb I

I M2 (M1) Ex eb qb [op is] I

Prüfbescheinigung: IBExU 11ATEX1058

weitere Daten siehe EG-Baumusterbescheinigung

3.2 Allgemeine Daten

Abmessungen (LxBxH): 350 x 140 x 53,3 mm

Betriebstemperatur: -40°C bis +80°C, 10 bis 90% relative Luftfeuchtigkeit,

nicht kondensierend

Lagertemperatur: -40°C bis +80°C, 10 bis 90% relative Luftfeuchtigkeit,

nicht kondensierend, außerhalb des explosionsgefähr-

deten Bereiches

Schutzart: IP 64 (EN 60529)

Gehäusematerial: Aluminium oder Edelstahl (V2A) für Mining M2

Masse: 4,5kg (Aluminium), 7,2kg (Edelstahl V2A)

3.3 Elektrische Daten

Spannungsversorgung: Typ P-Ex***DC Versorgung: DC-Versorgung redundant

Empfohlene Absicherung Nennspannung: +10V bis +24V DC +25%

1 AT Empfohlenes 24V DC Netzteil:

N-Tron NTPS-24-1.3, DC 24V/1,3A (o.ä.)

Typ P-Ex***AC Versorgung: Weitspannung

Nennspannung: 90V bis 230V AC +10%

Seite | 6

Leistungsaufnahme: Pmax ≤6W

3.4 Ausgangsdaten

Max. Optische Leistung: P-Ex1002MC und P-Ex1003GX2 Pout ≤20mW

Max. Reichweite: P-Ex1*** Kupfer Cat5e Reichweite max. 100m

P-Ex1002/1003*** LWL "ST" Reichweite max. 550m

3.5 Produktkennzeichnung

3.5.1 Typenschlüssel

3.5.2 P-Ex1005TX

Seite | 7

ATypschild Aluminiumgehäuse

Edelstahlgehäuse

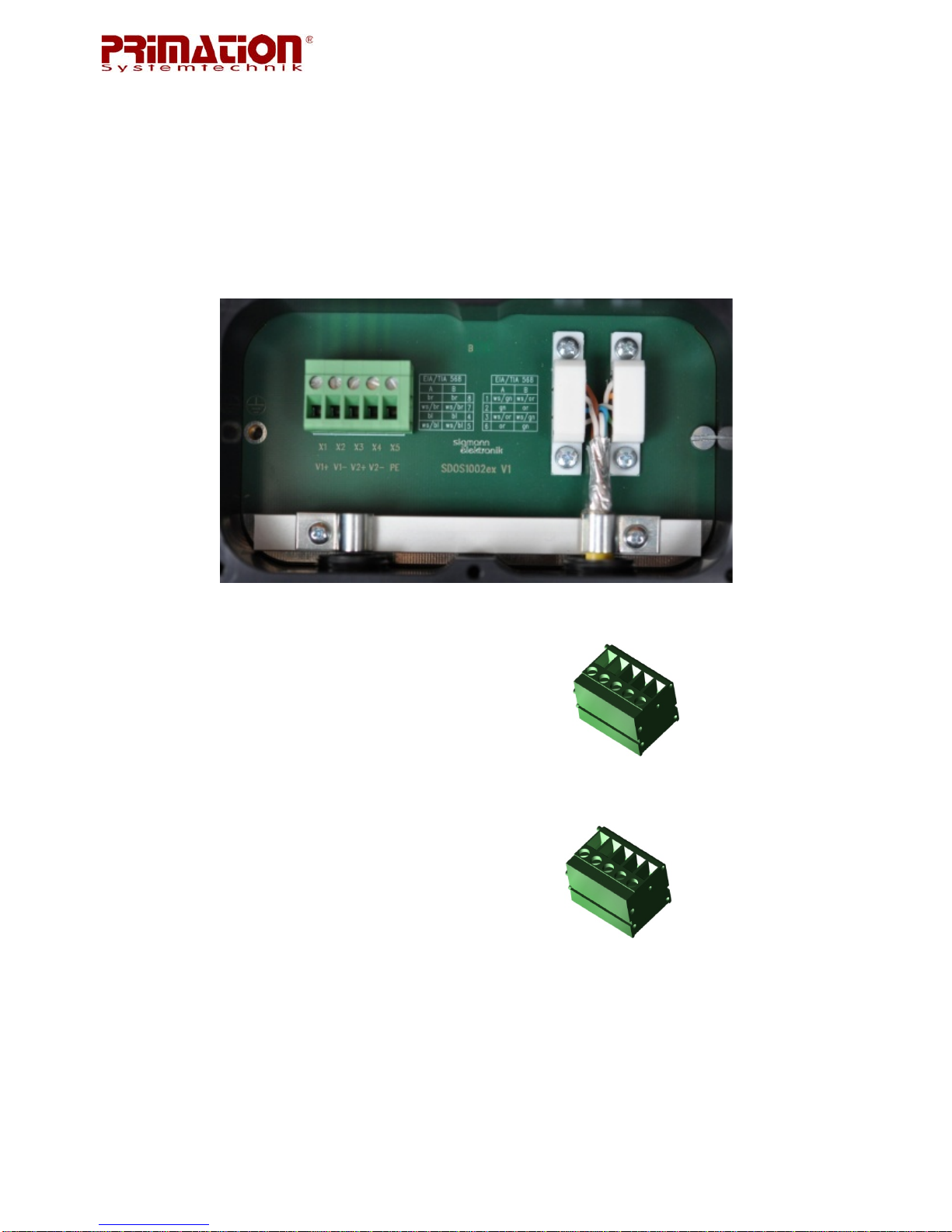

BAnschlussraum Ex e Anschlussraum Klemme X1 bis X2

CAnschlussraum Ex e Anschlussraum Klemme X3 bis X7

DKlemme Potentialausgleichsleiter

3.5.3 P-Ex1002MC und 1003GX2

Seite | 8

ATypenschild Aluminiumgehäuse

Edelstahlgehäuse

BAnschlussraum Ex e Anschlussraum Klemme X1

CAnschlussraum Ex e Anschlussraum Klemme X2 bis X3

DKlemme Potentialausgleichsleiter

3.6 Angewandte Richtlinien und Normen

Richtlinie:

Für Geräte und Schutzsysteme zur bestimmungsgemäßen 94/9/EC

Verwendung in explosionsgefährdeten Bereichen.

RoHs 2002/95/EC

Normen für Explosionsschutz:
