privileg SY-103B3-P1-C81-L22-600 User manual

Gebrauchsanleitung
Anleitung/Version:
196369 DE 20190827
Artikel-Nr.: 15733005
Nachdruck, auch auszugs-
weise, nicht gestattet!
SY-103B3-P1-C81-L22-600
Unterbau-Dunstabzugshaube

Seite DE-2
Inhaltsverzeichnis
Lieferung . . . . . . . . . . . . . . . . . . . . . . . DE-3
Lieferumfang . . . . . . . . . . . . . . . . . . DE-3
Lieferung kontrollieren . . . . . . . . . . . DE-3
Verpackungs-Tipps . . . . . . . . . . . . . DE-3
Zu Ihrer Sicherheit. . . . . . . . . . . . . . . . DE-4
Bestimmungsgemäßer Gebrauch . . DE-4
Begriffserklärung . . . . . . . . . . . . . . . DE-4
Symbolerklärung . . . . . . . . . . . . . . . DE-4
Sicherheitshinweise . . . . . . . . . . . . . DE-4
Umluft- oder Abluftbetrieb? . . . . . . . . . DE-8
Umluftbetrieb . . . . . . . . . . . . . . . . . . DE-8
Abluftbetrieb . . . . . . . . . . . . . . . . . . . DE-8
Vorbereitungen zur Montage . . . . . . . DE-9
Für Abluftbetrieb. . . . . . . . . . . . . . . . DE-9
Stromanschluss . . . . . . . . . . . . . . . . DE-9
Benötigtes Montage-Material . . . . . . DE-10
Teileliste . . . . . . . . . . . . . . . . . . . . . DE-10
Werkzeuge und Hilfsmittel . . . . . . . DE-10
Schrauben . . . . . . . . . . . . . . . . . . . DE-10
Montage . . . . . . . . . . . . . . . . . . . . . . .DE-11
Voraussetzung für die Montage . . . .DE-11

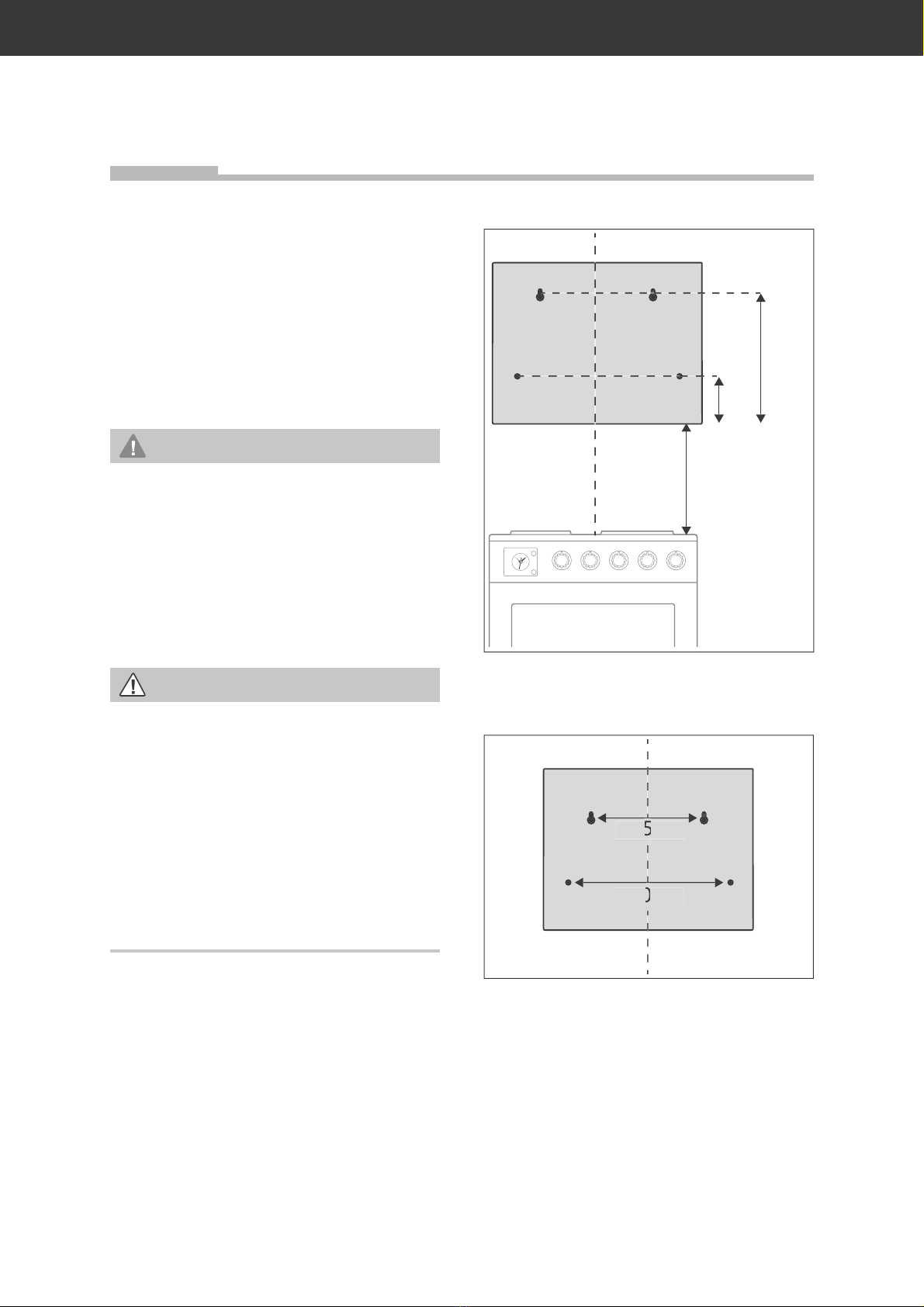

Bohrlöcher setzen . . . . . . . . . . . . . .DE-11

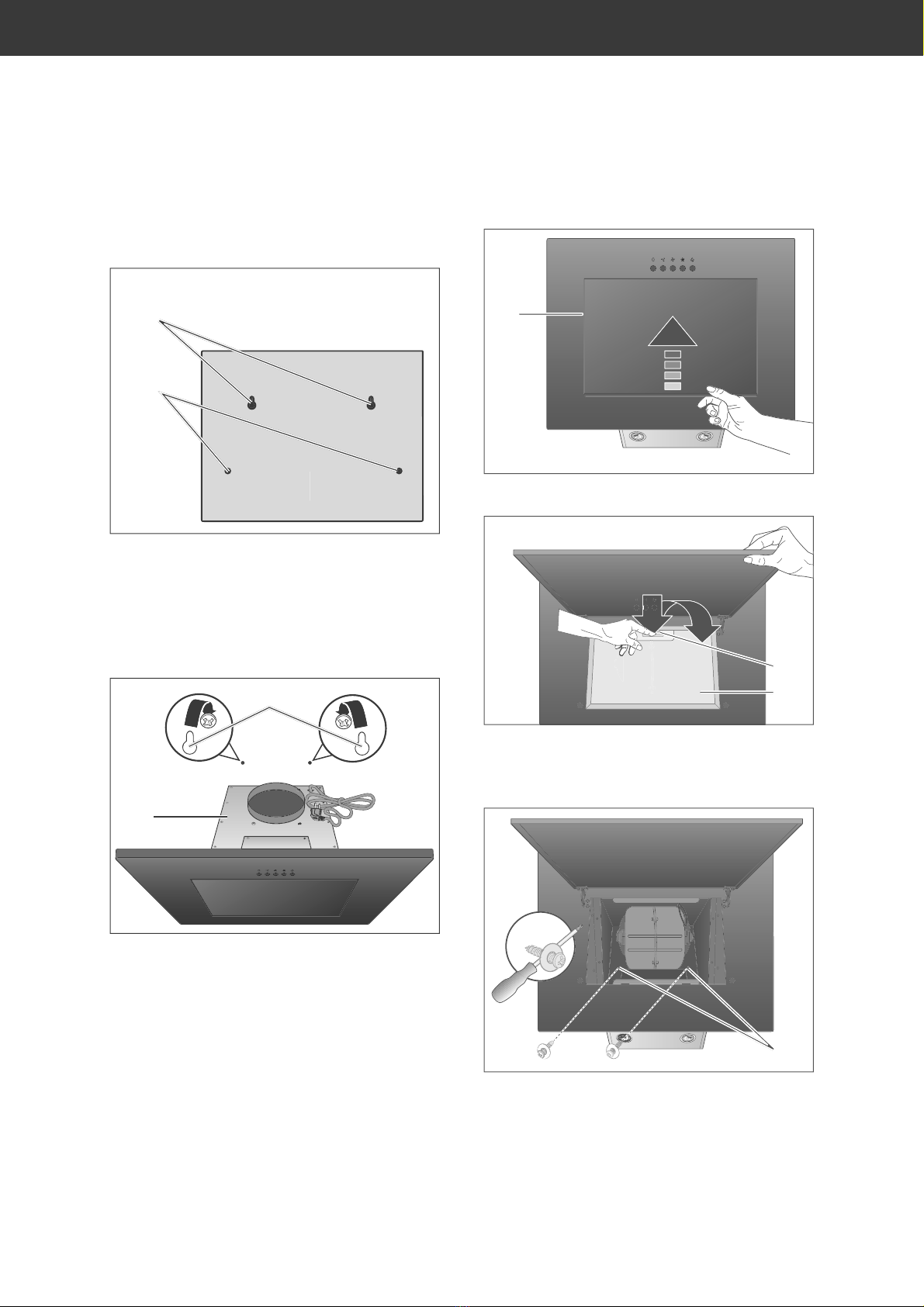

Dunstabzugshaube befestigen . . . DE-12
Für Abluftbetrieb. . . . . . . . . . . . . . . DE-13
Letzte Schritte . . . . . . . . . . . . . . . . DE-14
Bedienung. . . . . . . . . . . . . . . . . . . . . DE-15
Voraussetzungen . . . . . . . . . . . . . DE-15
Aktivkohlefilter . . . . . . . . . . . . . . . . DE-15
Gebläse . . . . . . . . . . . . . . . . . . . . . DE-15
Beleuchtung . . . . . . . . . . . . . . . . . . DE-15
Energiespartipps . . . . . . . . . . . . . . DE-15
Pflege und Wartung . . . . . . . . . . . . . DE-16
Gehäuse reinigen. . . . . . . . . . . . . . DE-16

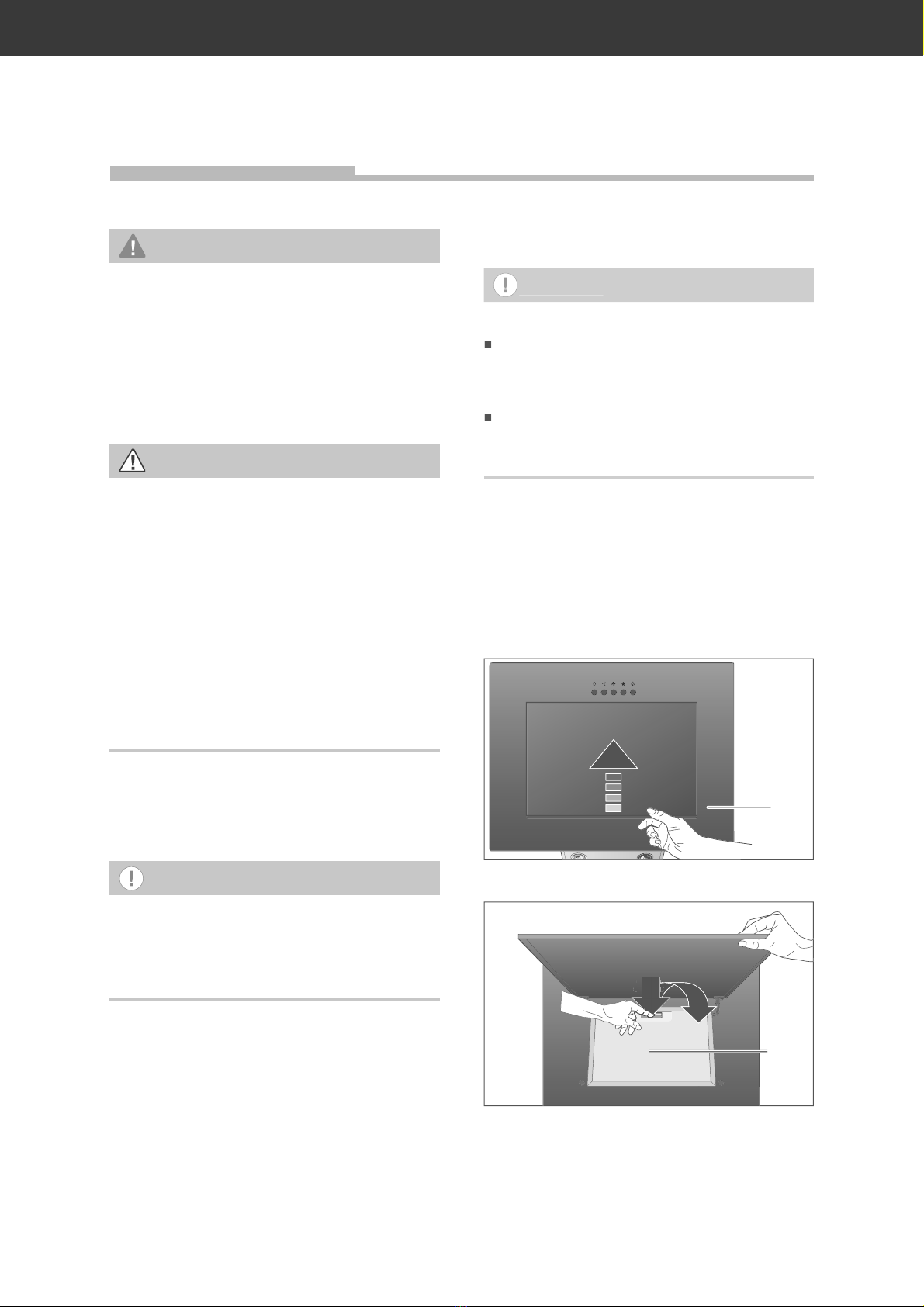

Fettfilter reinigen. . . . . . . . . . . . . . . DE-16

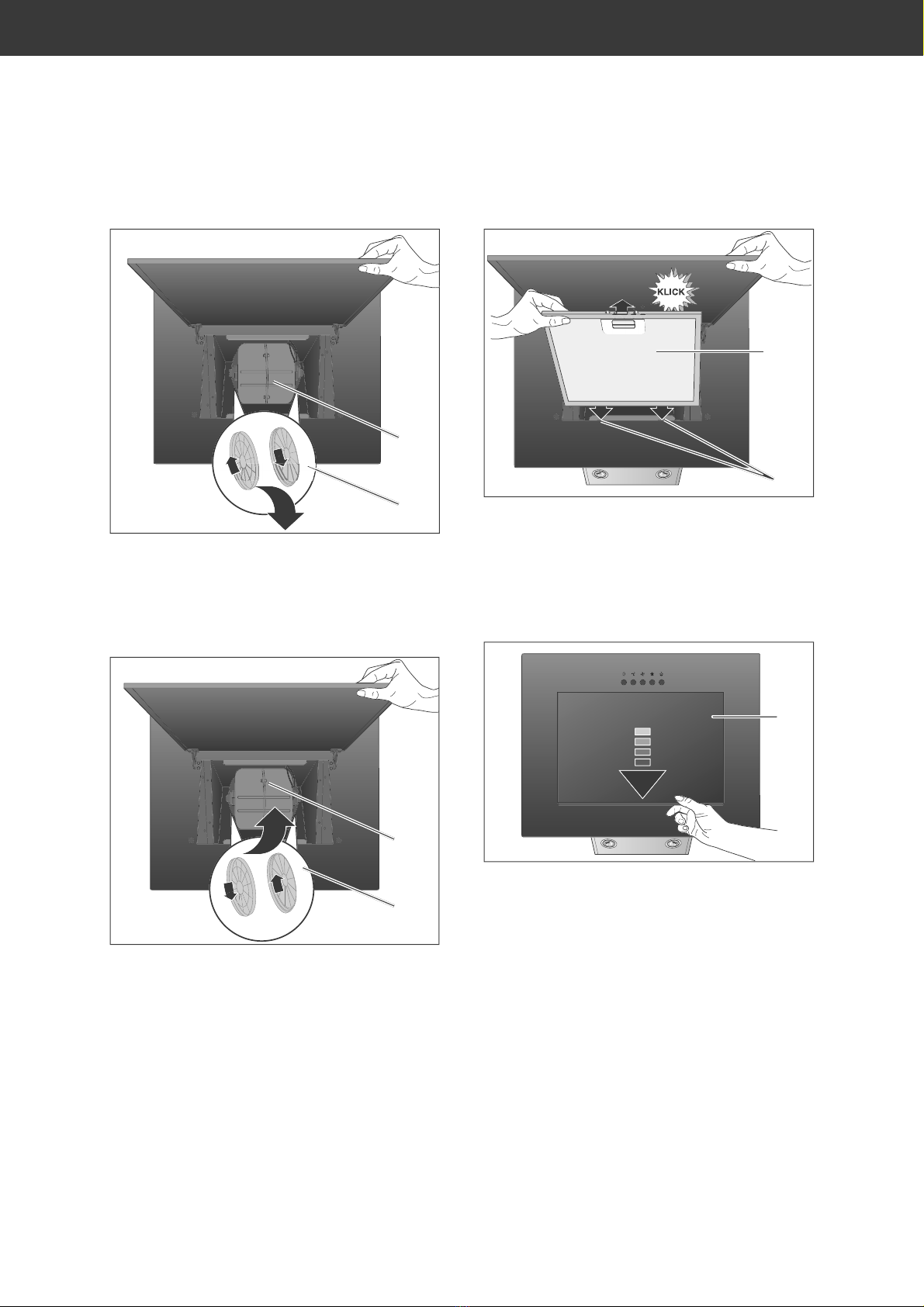

Aktivkohlefilter einsetzen/ersetzen DE-17
Beleuchtung auswechseln . . . . . . . DE-19
Fehlersuchtabelle . . . . . . . . . . . . . . . DE-20
Unser Service . . . . . . . . . . . . . . . . . . DE-21
Allgemeiner Service . . . . . . . . . . . . DE-21
Ersatzteile. . . . . . . . . . . . . . . . . . . . DE-21
Aktivkohlefilter bestellen. . . . . . . . . DE-21
Umweltschutz . . . . . . . . . . . . . . . . . . DE-22
Elektro-Altgeräte
umweltgerecht entsorgen. . . . . . . . DE-22
Aktivkohlefilter entsorgen. . . . . . . . DE-22
Verpackung . . . . . . . . . . . . . . . . . . DE-22
Produktdatenblatt gemäß
VO (EU) Nr. 65/2014. . . . . . . . . . . . . DE-23
Produktinformation gemäß
VO (EU) Nr. 66/2014. . . . . . . . . . . . . DE-24
Technische Daten . . . . . . . . . . . . . . . DE-25
Bevor Sie das Gerät benut-
zen, lesen Sie bitte zuerst
die Sicherheitshinweise und
die Gebrauchsanleitung aufmerksam
durch. Nur so können Sie alle Funkti-
onen sicher und zuverlässig nutzen.
Beachten Sie unbedingt auch die nationa-
len Vorschriften in Ihrem Land, die zusätz-
lich zu den in dieser Anleitung genannten
Vorschriften gültig sind.
Bewahren Sie alle Sicherheitshinweise
und Anweisungen für die Zukunft auf.
Geben Sie alle Sicherheitshinweise und
Anweisungen an den nachfolgenden Ver-
wender des Produkts weiter.

Lieferung Seite DE-3
Lieferung
Lieferumfang
(1)
(3)
(2)
(4)
(1) Dunstabzugshaube
(2) Abluftschlauch
(3) Rückschlagklappe, 2-flügelig, Kunststoff
(4) Kabelbinder
Nicht zum Lieferumfang gehören
– die zur Wandmontage benötigten Schrau-
ben und Dübel, da deren Art und Ab-
messungen von der Wandbeschaf-
fenheit abhängig sind.
Bitte lassen Sie sich hierzu im Fachhandel
beraten (siehe „Benötigtes Montage-Mate-
rial“ auf Seite DE-10).
– ein Aktivkohlefilter. Dieser wird nur
für den Umluftbetrieb benötigt.
Zubehör-Bestellung siehe Seite DE-21.
Lieferung kontrollieren
1. Packen Sie das Gerät aus.
2. Belassen Sie die blauen Schutzfolien
auf den Metallflächen.
3. Entfernen Sie alle Verpackungsteile,
Kunststoffprofile, Klebestreifen und
Schaumpolster.
4. Prüfen Sie, ob die Lieferung vollständig ist.
5. Kontrollieren Sie, ob das Gerät Transport-
schäden aufweist.
6. Sollte die Lieferung unvollständig sein
oder das Gerät einen Transportschaden
aufweisen, nehmen Sie bitte Kontakt mit
unserem Service auf (siehe Seite DE-21).
WARNUNG!
Stromschlaggefahr!
■Nie ein beschädigtes Gerät in Betrieb
nehmen.
Verpackungs-Tipps
Sollten es Ihre räumlichen Ver-
hältnisse zulassen, empfehlen wir
Ihnen, die Verpackung zumindest
während der Garantiezeit aufzubewahren.
Sollte das Gerät zur Reparatur eingeschickt
werden müssen, ist es nur in der Originalver-
packung ausreichend geschützt.
Wenn Sie sich von der Verpackung trennen
möchten, entsorgen Sie diese bitte umwelt-
freundlich.

Zu Ihrer SicherheitSeite DE-4
Bestimmungsgemäßer
Gebrauch
Das Gerät ist zum Absaugen von Koch-
und Bratdünsten über einer Kochstelle
im privaten Haushalt bestimmt. Es ist
nicht für den gewerblichen Einsatz aus-
gelegt
.
Verwenden Sie das Gerät ausschließ-
lich wie in dieser Gebrauchsanleitung
beschrieben. Jede andere Verwendung
gilt als nicht bestimmungsgemäß und
kann zu Sachschäden oder sogar zu
Personenschäden führen. Der Hersteller
übernimmt keine Haftung für Schäden,
die durch nicht bestimmungsgemäßen
Gebrauch entstanden sind.
Begriffserklärung
Folgende Signalbegriffe finden Sie in
dieser Gebrauchsanleitung.
WARNUNG
Dieser Signalbegriff bezeichnet eine
Gefährdung mit einem mittleren Risiko-
grad, die, wenn sie nicht vermieden
wird, den Tod oder eine schwere Verlet-
zung zur Folge haben kann.
VORSICHT
Dieser Signalbegriff bezeichnet eine
Gefährdung mit einem niedrigen Risiko-
grad, die, wenn sie nicht vermieden
wird, eine geringfügige oder mäßige
Verletzung zur Folge haben kann.
HINWEIS
Dieser Signalbegriff warnt vor mög-
lichen Sachschäden.
Dieses Symbol verweist auf nütz-
liche Zusatzinformationen.
Symbolerklärung
Schutzklasse I
Zerbrochene Schutzabde-
ckung sofort ersetzen
Sicherheitshinweise
In diesem Kapitel finden Sie allgemeine
Sicherheitshinweise, die Sie zu Ihrem
eigenen Schutz und zum Schutz Dritter
stets beachten müssen. Beachten Sie
auch die Warnhinweise in den einzel-
nen Kapiteln zu Bedienung, Aufbau etc.
Risiken im Umgang mit
elektrischen Haushaltsgeräten
WARNUNG
Stromschlaggefahr!
Das Berühren von spannungsführenden
Teilen kann zu schweren Verletzungen
oder zum Tod führen.
■Gerät nur in Innenräumen verwen-
den. Nicht in Feuchträumen oder im
Regen betreiben.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugängig ist, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschaltet
sein; hierzu zählen Sicherungen, LS-
Schalter und Schütze.
Zu Ihrer Sicherheit

Zu Ihrer Sicherheit Seite DE-5
■Netzkabel so verlegen, dass es nicht
zur Stolperfalle wird.
■Netzkabel nicht knicken oder klem-
men und nicht über scharfe Kanten
legen.
■Gerät, Netzstecker und Netzkabel von
offenem Feuer und heißen Flächen
fernhalten.
■Immer am Netzstecker selbst nicht
am Netzkabel anfassen.
■Netzstecker niemals mit feuchten
Händen anfassen.
■Netzkabel und -stecker nie in Wasser
oder andere Flüssigkeiten tauchen.
■Keine Gegenstände in oder durch
die Gehäuseöffnungen stecken und
sicherstellen, dass auch Kinder keine
Gegenstände einstecken können.
■Gerät nicht in Betrieb nehmen oder
weiter betreiben, wenn es
–sichtbare Schäden aufweist, z.B.
die Anschlussleitung defekt ist,
–Rauch entwickelt oder verbrannt
riecht,
–ungewohnte Geräusche von sich
gibt.
In einem solchen Fall Netzstecker
ziehen bzw. Sicherung herausschrau-
ben/ausschalten und unseren Service
kontaktieren (siehe Seite DE-21).
■Wenn das Netzkabel des Geräts be-
schädigt ist, muss es durch den Her-
steller, dessen Kundendienst oder
eine qualifizierte Fachkraft ausge-
tauscht werden.
Eingriffe und Reparaturen am Ge-
rät dürfen ausschließlich autorisierte
Fachkräfte vornehmen.
■Bei Reparaturen dürfen ausschließ-
lich Teile verwendet werden, die den
ursprünglichen Gerätedaten entspre-
chen. In diesem Gerät befinden sich
elektrische und mechanische Teile,
die zum Schutz gegen Gefahrenquel-
len unerlässlich sind.
■Wenn eigenständig oder unsachge-
mäße Reparaturen am Gerät vorge-
nommen werden, können Sach- und
Personenschäden entstehen und die
Haftungs- und Garantieansprüche
verfallen. Niemals versuchen, das de-
fekte – oder vermeintlich defekte –
Gerät selbst zu reparieren.
■Im Fehlerfall sowie vor umfangreichen
Reinigungsarbeiten den Netzstecker
ziehen bzw. die Sicherung ausschal-
ten/herausdrehen.
Brandgefahr!
■Das Gerät entspricht der Schutzklas-
seI und darf nur an eine Steckdose
mit ordnungsgemäß installiertem
Schutzleiter angeschlossen werden.
Der Anschluss an eine Steckdosen-
leiste, eine Mehrfachsteckdose, eine
Zeitschaltuhr oder ein separates Fern-
wirksystem zur Fernüberwachung und
-steuerung ist unzulässig.
Risiken für bestimmte
Personengruppen
WARNUNG
Erstickungsgefahr!
■Kinder nicht mit der Verpackungsfolie
spielen lassen. Diese können sich da-
rin verfangen oder ersticken.
■Kinder daran hindern, Kleinteile vom
Gerät abzuziehen oder aus dem Zu-
behörbeutel zu nehmen und in den
Mund zu stecken.

Zu Ihrer SicherheitSeite DE-6
VORSICHT
Gefahren für Kinder und Personen mit
eingeschränkten physischen, senso-
rischen oder geistigen Fähigkeiten!
■Dieses Gerät kann von Kindern ab
8Jahren sowie von Personen mit re-
duzierten physischen, sensorischen
oder mentalen Fähigkeiten oder
Mangel an Erfahrung und/oder Wis-
sen benutzt werden, wenn sie beauf-
sichtigt oder bezüglich des sicheren
Gebrauchs unterwiesen wurden und
die daraus resultierenden Gefahren
verstanden haben.
■Reinigung und Wartung dürfen nicht
durch Kinder durchgeführt werden, es
sei denn, sie werden beaufsichtigt.
■Kinder dürfen nicht mit dem Gerät
spielen.
Risiken im Umgang mit
Dunstabzugshauben
WARNUNG
Stromschlaggefahr!
■Vor dem Bohren der Löcher für die
Wandbefestigung sicherstellen, dass
keine in der Wand verlegten Lei-
tungen (Strom, Gas, Wasser etc.) be-
schädigt werden (mit einem Leitungs-
suchgerät überprüfen).
■Sollte eine Glasabdeckung zerbro-
chen sein, darf die Dunstabzugshau-
be nicht verwendet werden, bis die
Glasabdeckung ersetzt worden ist.
Setzen Sie sich in diesem Fall mit un-
serem Service in Verbindung (siehe
Seite DE-21).
VORSICHT
Verletzungsgefahr!
■Bei der Montage beachten, dass eini-
ge Teile scharfe Kanten aufweisen.
■Zur Montage eine stabile Stehleiter
benutzen.
■Nur Montagematerial verwenden,
das für die Beschaffenheit der Decken
und Wände geeignet ist. Im Zweifels-
fall einen Fachmann befragen.
Brandgefahr!
■Der Abstand zwischen der Oberfläche
der Kochstelle und der Unterkante
der Dunstabzugshaube muss bei Gas-
herden mindestens 65cm betragen.
■Bei Gaskochmulden unbedingt die
Gebrauchsanleitung der Kochmulde
beachten! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
■Unter der Dunstabzugshaube nicht
flambieren!
■Frittiert werden darf unter der Dunst-
abzugshaube nur unter ständiger Be-
obachtung.
■Dunstabzugshaube sauber halten.
Fettablagerungen können sich bei
starker Hitzeeinwirkung entzünden.
■Dunstabzugshaube nach den Anga-
ben der Anweisung reinigen.
Verbrennungsgefahr!
■Berührbare Teile können heiß werden,
wenn sie mit Kochgeräten benutzt
werden.

Zu Ihrer Sicherheit Seite DE-7
Risiken bei Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
Dem Raum, in dem eine Dunstabzugs-
haube im Abluftbetrieb arbeitet, wird
durch das Gebläse Luft entzogen und
nach außen transportiert. Wenn in die-
sem Raum gleichzeitig raumluftabhän-
gige Feuerstätten wie Gas- oder andere
Brennstoffheizungen in Betrieb sind,
kann diesen der für die Verbrennung not-
wendige Sauerstoff entzogen werden.
Dies kann dazu führen, dass die Flamme
erlischt und Gas austritt bzw. die Abgase
in den Raum gesogen werden.
■Ein gefahrloser Betrieb ist möglich,
wenn z. B. durch nicht verschließbare
Öffnungen in Türen, Fenstern oder Zu-
luftmauerkästen die Verbrennungs-
luft nachströmen kann, und wenn im
Aufstellungsraum ein Unterdruck von
höchstens 0,04mbar erreicht wird.
Dadurch wird ein Rücksaugen der Ab-
gase vermieden.
■Bei einer Beurteilung der erforder-
lichen Maßnahmen muss immer der
gesamte Lüftungsverband der Woh-
nung beachtet werden. Den zuständi-
gen Schornsteinfegermeister zu Rate
ziehen.
■Dunstabzugshaube niemals an einen
Belüftungsschacht bzw. Raum- oder
Abgaskamin anschließen! Die abge-
führte Luft darf nicht in einen Kanal
geführt werden, in dem Warmluft zir-
kuliert. Die abgesaugte Luft darf nur
durch einen separaten, ausschließlich
für die Dunstabzugshaube vorgese-
henen Luftkanal nach außen geführt
werden.
HINWEIS
Gefahr von Sachschäden!
■Zum Abluftbetrieb ist ein Wand- bzw.
Deckendurchbruch mit einem Durch-
messer von mindestens 15,5cm erfor-
derlich.
■Wir empfehlen Ihnen, diesen Durch-
bruch (Kernbohrung) von einem Fach-
betrieb (Elektroinstallation) vorneh-
men zu lassen.
■Wird der Abluftschlauch durch eine
Außenwand geführt, muss der Luf-
taustritt von außen mit einer Abde-
ckung mit selbstöffnenden Schlitzen
(nicht im Lieferumfang enthalten) ver-
sehen werden. Damit den Fachbetrieb
beauftragen, der den Wanddurch-
bruch vornimmt.
■Bitte bedenken: Je kürzer das Abzugs-
rohr ist und je weniger Krümmungen
es hat, desto größer ist die Wirkung
der Dunstabzugshaube.
■Von Bundesland zu Bundesland gel-
ten unterschiedliche behördliche Vor-
schriften im Umgang mit der Ablei-
tung der Abluft.
Den Schornsteinfegermeister um Rat
fragen.

Umluft- oder Abluftbetrieb?Seite DE-8
Umluft- oder Abluftbetrieb?
Umluftbetrieb
Beim Umluftbetrieb werden die Küchendünste
angesaugt und nach der Reinigung durch die
oberen Luftaustrittsöffnungen der Raumluft
wieder zugeführt.
Die Reinigung erfolgt durch den Fettfilter und
zusätzlich durch einen Aktivkohlefilter (Ge-
ruchsfilter mit Aktivkohle; nicht im Lieferum-
fang enthalten. Bezugsquelle (siehe „Unser
Service“ auf Seite DE-21).
– Vorteil: Einfache Montage
– Nachteil: Mit zunehmender Verschmutzung
des Aktivkohlefilters lassen Reinigungs-
und Ansaugwirkung nach.
Der Aktivkohlefilter muss je nach Benut-
zung erneuert werden; mindestens etwa
alle sechs Monate überprüfen.
Abluftbetrieb
Beim Abluftbetrieb werden die Küchendünste
angesaugt, über den Fettfilter gereinigt und
über den Abluftschlauch ins Freie geleitet.
– Vorteil: Kohlefilter nicht erforderlich,
Geruchsbelästigung stets sehr gering.
–Nachteile:
– Wanddurchbruch mit passendem
Schlauchanschluss erforderlich.
– Der Betrieb von offenen Feuerstellen
im gleichen Raum ist nur eingeschränkt
möglich. Erkundigen Sie sich vor der
Montage bei Ihrem Bezirksschornstein-
feger nach örtlichen Vorschriften.
Als Mieter der Wohnung benötigen
Sie zum Einbau die Genehmigung
des Hauseigentümers.
Die Grafiken zeigen an einem Beispiel, wohin die angesaugten Dämpfe geleitet werden.

Vorbereitungen zur Montage Seite DE-9
Stromanschluss
WARNUNG
Stromschlaggefahr!
■Der Netzstecker muss möglichst wäh-
rend des Betriebs zugänglich sein,
d.h., auch nach Montage der Dunst-
abzugshaube muss der Stecker er-
reichbar sein.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugänglich ist, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschaltet
sein; hierzu zählen Sicherungen, LS-
Schalter und Schütze.
■Arbeiten an Elektroinstallationen dür-
fen nur von einer autorisierten Fach-
kraft durchgeführt werden. Wird eine
zusätzliche Steckdose benötigt, Elek-
trofachbetrieb mit der Installation
beauftragen.
■Der Anschluss an eine Steckdosen-
leiste, eine Mehrfachsteckdose, eine
Zeitschaltuhr oder ein separates Fern-
wirksystem zur Fernüberwachung und
-steuerung ist unzulässig.
Damit die Dunstabzugshaube später volle
Leistung bringen kann und später kein stören-
des Kabel sichtbar ist, sollten Sie den Stro-
manschluss vor der Montage genau planen:
– Die Dunstabzugshaube muss über der Mit-
te der Kochstelle angebracht werden
Vorbereitungen zur Montage
Für Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
■Dunstabzugshaube niemals an einen
Belüftungsschacht bzw. Raum- oder
Abgaskamin anschließen! Die abge-
führte Luft darf nicht in einen Kanal
geführt werden, in dem Warmluft zir-
kuliert. Die abgesaugte Luft darf nur
durch einen separaten, nur für die
Dunstabzugshaube vorgesehenen
Luftkanal nach außen geführt werden.
HINWEIS
Gefahr von Sachschäden!
■Wir empfehlen Ihnen, alle Vorarbeiten
von einem Fachbetrieb vornehmen zu
lassen.
Bevor Sie mit der Montage beginnen können,
müssen folgende Bedingungen erfüllt sein:
– Es existiert ein Wand- bzw. Deckendurch-
bruch von mindestens 15,5 cm Durchmesser.
– Wird der Abluftschlauch durch eine Außen-
wand geführt, muss der Luftaustritt von au-
ßen mit einer Abdeckung mit selbstöffnen-
den Schlitzen versehen werden (nicht im
Lieferumfang enthalten).
Um den späteren Energieverbrauch so gering
wie möglich zu halten, empfehlen wir
– die Abluftkanäle möglichst gradlinig zu ver-
legen und scharf abknickende Winkel zu ver-
meiden(Bögen undKrümmersindgünstiger).
Jede Biegung erhöht den Energiever-
brauch.
– den Querschnitt des Gebläsestutzens nicht
zu reduzieren. Je größer der Durchmesser
des Abluftrohres und je glatter die Innenflä-
che ist, desto besser ist der Abzug.
– einen Mauerkasten mit Außenwandjalousi-
en zu wählen, die sich beim Betrieb völlig
öffnen.

Benötigtes Montage-MaterialSeite DE-10
Benötigtes Montage-Material
Teileliste
(1)
(3)
(2)
(4)
(1) Dunstabzugshaube
(2) Abluftschlauch
(3) Rückschlagklappe
(4) Kabelbinder
Werkzeuge und Hilfsmittel
Sie benötigen:
– Schraubendreher
– Bohrmaschine mit für die Wand geeigneten
Bohrern
–Maßband/Zollstock
–Wasserwaage
–Bleistift
– Stabile Stehleiter
– Arbeitshandschuhe
Wir empfehlen außerdem, eine weitere Per-
son zur Hilfe hinzuzuziehen.
Schrauben
Die zur Wandmontage benötigten
Schrauben und Dübel sind nicht im
Lieferumfang enthalten, da deren Art
und Abmessungen von der Wandbeschaf-
fenheit abhängig sind.
Lassen Sie sich hierzu im Fachhandel be-
raten.
Sie benötigen insgesamt
–4Befestigungsschrauben
– 4 dazu passende Dübel
– 2 passende Unterlegscheiben

Montage Seite DE-11
Montage
Voraussetzung für die Montage
Sie haben das Kapitel „Zu Ihrer Sicherheit“
auf Seite DE-4 gelesen und alle Sicherheits-
hinweise verstanden.
Bohrlöcher setzen
WARNUNG
Verletzungsgefahr!
Unsachgemäße Installation des Geräts
kann zu Verletzungen führen.
■Vor dem Bohren von Löchern sicher-
stellen, dass keine in der Wand ver-
legten Leitungen (Strom, Gas, Wasser
etc.) beschädigt werden; mit einem
Leitungssuchgerät überprüfen.
VORSICHT
Brandgefahr!
■Der Abstand zwischen der Oberfläche
der Kochstelle und der Unterkante
der Dunstabzugshaube muss bei Gas-
herden mindestens 65cm betragen.
■Bei Gaskochmulden unbedingt die
Gebrauchsanleitung der Kochmulde
beachten! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
1. Um das Gerät exakt über der Mitte des
Herdes platzieren zu können, zeichnen
Sie mit dem Bleistift zunächst eine senk-
rechte Hilfslinie an die Wand.
Verwenden Sie am besten eine Wasser-
waage oder ein Lot von der Zimmerdecke
bis zur Mitte des Herdes.
65
-7
5
cm
17,5 cm
34,0 cm
2. Um die vorgeschriebenen Abstände ein-
zuhalten, zeichnen Sie horizontale Hilfsli-
nien gemäß obigen Schemas.
22,5 cm
5
24,0 cm
0
3. Um die seitlichen Abstände einzuhalten,
zeichnen Sie die vier Bohrlöcher gemäß
obigen Schemas auf der Wand an.
4. Bohren Sie an den markierten Stellen Lö-
cher mit einem Durchmesser, der zu den
Dübeln passt.
5. Stecken Sie die Dübel in die Bohrlöcher.

MontageSeite DE-12
Dunstabzugshaube befestigen
(5)
(6)
1. Drehen Sie 2 Befestigungsschrauben in
die oberen Schraubdübel, so dass beide
Schrauben noch etwa 1 cm herausragen.
2. Hängen Sie die Dunstabzugshaube(1) an
den Schlüssellochöffnungen (5) vorsichtig
an den beiden oberen Schrauben auf.
(1)
(5)
3. Nehmen Sie die Dunstabzugshaube ge-
gebenenfalls wieder ab und drehen Sie
die Schrauben weiter hinein- oder heraus,
bis eine gute Verbindung mit der Wand
besteht.
Bitte beachten: Die Dunstabzugshaube
ist jetzt noch nicht gegen Herunterfallen
gesichert.
(
7
)
4. Klappen
S
ie die Abdeckun
g
(
7
)
h
oc
h
.
(
9
)
(
8
)
5
.
S
chieben
S
ie die Verrie
g
elun
g
(
8
)
des
F
e
tt
f
ilt
e
r
s
(
9
)
zur
S
eite und nehmen
S
ie
den Fett
f
ilter vorsichti
g
ab.
2x
(
6
)
6
. Drehen
S
ie zwei Be
f
esti
g
un
g
sschrauben
z
um
S
ichern der Dunstabzu
g
shaube
durch die Sicherun
g
s-Öffnun
g
(
6
)
in
d
i
e
vorbereiteten Dübel und schrauben
S
ie
die Dunstabzu
g
shaube an der Wand
f
est.

Montage Seite DE-13
(7)
7. Klappen Sie die Abdeckung (7) herunter.
Für Abluftbetrieb
(12)
(10)
(3)
(11)
1. Stecken Sie die beiden Flügel der
Rückschlagklappe(3) mit den Pins
(10) in die Aufnahmelöcher(11) an der
Abluftöffnung(12).
Biegen Sie die Flügel dabei behutsam
ein wenig, um die empfindlichen
Kunststoffnasen nicht abzubrechen.
2. Nur bei Unterbau unter ein Schrank-
element:
Markieren Sie die Luftaustrittsöffnung für
den Abluftschlauch (2) unten am Schrank.
Bohren Sie mit einem Holzbohrer ein Loch
im Inneren des Kreises.
Sägen Sie von dort beginnend mit einer
Stichsäge nun den Kreis heraus.
Glätten Sie die Kanten mit Sandpapier.
(2)
(12)
3. Stecken Sie den Abluftschlauch (2) mit der
153 mm durchmessenden Öffnung auf die
Abluftöffnung (12).
4. Sichern Sie den Ablaufschlauch mit dem
Kabelbinder (4).

MontageSeite DE-14
5. Stecken Sie den Abluftschlauch mit der
150 mm durchmessenden Öffnung auf
den Anschluss in/an der Wand/Decke.
Letzte Schritte
WARNUNG!
Nehmen Sie nie ein beschädigtes Gerät
in Betrieb.
1. Ziehen Sie die blaue Schutzfolie ab.
2. Stellen Sie die Stromversorgung her.
Die Montage ist damit abgeschlossen.

Bedienung Seite DE-15
Bedienung
(13) (14)
Voraussetzungen
– Sie haben das Kapitel „Zu Ihrer Sicherheit“
auf Seite DE-4 gelesen und alle Sicher-
heitshinweise verstanden.
– Die Dunstabzugshaube ist montiert, wie im
Kapitel „Montage“ auf Seite DE-11 beschrie-
ben.
Aktivkohlefilter
• Betreiben Sie das Gerät im Umluftbetrieb
nur mit eingesetztem Aktivkohlefilter.
• Die Bezugsquelle entnehmen Sie bitte
dem Kapitel „Unser Service“ auf Seite
DE-21.
• Zum Einsetzen (siehe „Aktivkohlefilter ein-
setzen/ersetzen“ auf Seite DE-17).
Gebläse
Das Gebläse (13) verfügt über die drei Stufen
langsam, mittel und schnell.
• Um die gewünschte Gebläsestufe einzu-
stellen, drücken Sie die entsprechende
Taste.
• Um das Gebläse auszuschalten, drücken
Sie die Taste „0“.
Beleuchtung
Ihre Dunstabzugshaube ist mit zwei Halogen-
lampen ausgestattet. Die Beleuchtung kann
unabhängig vom Gebläsebetrieb ein- und
ausgeschaltet werden.
Um die Beleuchtung ein- oder auszuschalten,
drücken Sie Taste (14) .
Energiespartipps
– Lassen Sie das Gebläse nur gezielt laufen,
da sonst unnötig Energie verbraucht wird.
– Lassen Sie das Gebläse laufen, solange
Küchendünste oder Dampf entstehen.
– Verzichten Sie bei kurzer Kochzeit oder
beim Erwärmen geruchsloser bzw. -ar-
mer Speisen auf das Gebläse.
– Achten Sie auf ausreichende Zuluft, denn
sonst kann die Dunstabzugshaube nicht
optimal arbeiten. Öffnen Sie ggf. das Fens-
ter oder die Küchentür etwas.
– Reinigen Sie Fettfilter (1) in regelmäßigen
Abständen.

Pflege und WartungSeite DE-16
Pflege und Wartung
WARNUNG
Verletzungsgefahr!
■Bevor Sie die Dunstabzugshaube rei-
nigen oder die Filter wechseln, ziehen
Sie den Netzstecker. Sollte der Netz-
stecker schwer zugänglich sein, schal-
ten Sie den Strom an der entspre-
chenden Haussicherung ab.
VORSICHT
Brandgefahr!
Unsachgemäßer Umgang mit dem Gerät
oder mangelhafte Wartung kann dazu
führen, dass Fettrückstände sich entzün-
den.
■Fettrückstände an der Dunstabzugs-
haube oder in den Fettfiltern können
sich bei großer Hitzeeinwirkung ent-
zünden. Oberflächen der Dunstab-
zugshaube und die Fettfilter deshalb
regelmäßig reinigen.
Gehäuse reinigen
HINWEIS
Gefahr von Sachschäden!
■Verwenden Sie keine scharfen Gegen-
stände oder Scheuerpulver, da diese
die Oberflächen zerkratzen können.
Wir empfehlen, die Oberflächen der Dunstab-
zugshaube nach jeder Benutzung zu reinigen.
• Wischen Sie die Oberflächen mit einem
weichen feuchten Tuch und etwas Ge-
schirrspülmittel ab.
• Reinigen Sie Glasoberflächen mit han-
delsüblichem Glasreiniger.
Fett
f
ilter reini
g
e
n
HINWEI
S
G
e
f
ahr von Sachschäden
!
■
Fett
fi
lter vorsichtig behandeln, damit
das
f
eine Ge
fl
echt nicht verbie
g
t oder
k
nic
k
t
.
■
Fett
fi
lter nach der Reini
g
un
g
erst wie-
der einsetzen, wenn sie völlig getroc
k
-
net sind
.
R
eini
g
en
S
ie den Fett
f
ilter einmal im Monat
– bei Bedar
f
häu
f
i
g
er – im
G
eschirrspüler
(
bis 60 °C
)
oder in warmer Spülmittellau
g
e.
1. Ziehen
S
ie den Netzstecker oder schalten
S
ie den
S
trom an der entsprechenden
S
i-
c
herun
g
ab.
(
7
)
2. Klappen
S
ie die Abdeckun
g
(
7
)
h
oc
h.
(
9
)
3
.
S
chieben
S
ie die Verrie
g
elun
g
des Fett-
f
ilt
e
r
s
(
9
)
zur
S
eite und nehmen
S
ie den
Fett
f
ilter vorsichti
g
ab.

Pflege und Wartung Seite DE-17
4. Waschen Sie den Fettfilter (9) in der Spül-
maschine oder im Spülbecken wie norma-
les Geschirr aus.
(9)
(15)
5. Wenn der Fettfilter vollständig getrocknet
ist, setzen Sie ihn mit den Zapfen in die
Aussparungen (15).
6. Schieben Sie die Verriegelung nach hin-
ten, drücken Sie den Fettfilter (9) oben an
und lassen Sie die Verriegelung los. Der
Fettfilter rastet ein.
(7)
7. Klappen Sie die Abdeckung (7) herunter.
8. Stellen Sie die Stromversorgung wieder
her.
Aktivkohle
f
ilter einsetzen
/
e
r
se
tz
en
Die Aktivkohle
f
ilter werden im
U
mlu
f
tbetrieb
benöti
g
t.
S
ie dienen der
G
eruchsbeseiti
g
un
g
.
S
ie müssen erneuert werden, wenn die beim
Kochen entstehenden
G
erüche nicht mehr
ausreichend
g
e
f
iltert werden.
Bei häu
f
i
g
em
G
ebrauch sollten
S
ie die Filter
r
e
g
elmä
ß
i
g
erneuern. Mindestens alle 6 Mo-
n
ate überprü
f
en.
Die Bezu
g
squelle entnehmen
S
ie bitte dem
Kapitel
„
Unser
S
ervice
“
au
f
S
eite DE-2
1
.
1. Ziehen
S
ie den Netzstecker oder schalten
S
ie den
S
trom an der entsprechenden
S
i-
c
herun
g
ab.
(
7
)
2. Klappen
S
ie die Abdeckun
g
(
7
)
h
oc
h.
(
9
)
3
.
S
chieben
S
ie die Verrie
g
elun
g
des Fett-
f
ilt
e
r
s
(
9
)
zur
S
eite und nehmen
S
ie den
Fett
f
ilter vorsichti
g
ab.

Pflege und WartungSeite DE-18
(16)
(17)
4. Nur beim Ersetzen:
Die beiden Kohlefilter(16) befinden sich
rechts und links des Motors(17).
Drehen Sie beide Kohlefilter im Uhrzeiger-
sinn los und nehmen Sie sie heraus.
(16)
(17)
5. Setzen Sie die neuen Kohlefilter rechts
und links auf den Motor und drehen Sie
sie gegen den Uhrzeigersinn fest. Dabei
die Verriegelung einrasten lassen.
(9)
(15)
6. Setzen Sie den Fettfilter(9) mit den Zap-
fen in die Aussparungen (15).
7. Schieben Sie die Verriegelung nach hin-
ten, drücken Sie den Fettfilter (9) oben an
und lassen Sie die Verriegelung los. Der
Fettfilter rastet ein.
(7)
8. Klappen Sie die Abdeckung (7) herunter.
9. Stellen Sie die Stromversorgung wieder
her.
10. Entsorgen Sie die verbrauchten Kohlefil-
ter im Hausmüll.

Pflege und Wartung Seite DE-19
Beleuchtung auswechseln
VORSICHT
Verletzungsgefahr!
■Sollte eine der LEDs nicht mehr funk-
tionieren, darf sie nur von einem au-
torisierten Servicetechniker ausge-
wechselt werden.
Hinweis für den Servicetechniker:
Diese Dunstabzugshaube benötigt
LEDs mit dem ILCOS D-Code
DBR-2/65-H-64, 220-240V~, 2W.

FehlersuchtabelleSeite DE-20
Fehlersuchtabelle
Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht
um einen Defekt am Gerät handeln. Prüfen Sie deshalb bitte anhand der Tabelle, ob
Sie die Störung beseitigen können.
WARNUNG
Stromschlaggefahr bei unsachgemäßer Reparatur!
Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparie-
ren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fach-
kräfte dürfen diese Reparaturen ausführen.
Problem Mögliche Ursachen Lösungen, Tipps
Gebläse und
Beleuchtung funktio-
nieren nicht.
Das Gerät ist vom Netz ge-
trennt.
Prüfen Sie den richtigen Sitz des Netz-
steckers.
Prüfen Sie die Steckdose mit einem an-
deren elektrischen Gerät.
Prüfen Sie die Haussicherung.
Beleuchtung
funktioniert nicht.
LED-Lampe defekt. Setzen Sie sich mit unserem Service in
Verbindung (siehe Seite DE-21).
Öl tropft vom Gerät
herunter
Fettfilter verschmutzt. Reinigen Sie den Fettfilter (siehe Seite
DE-16).
Umluftbetrieb:
Gerüche werden nicht
ausreichend beseitigt,
schwacher Luftstrom.
Fettfilter verschmutzt. Reinigen Sie den Fettfilter und/oder er-
neuern Sie den Aktivkohlefilter (ab Seite
DE-16).
Abluftbetrieb:
Schlechte Leistung.
Die Dunstabzugshaube hat
nicht genügend Zuluft.
Die Dunstabzugshaube hat eine sehr
große Abluftmenge. Sorgen Sie des-
halb für ausreichende Zuluft, z. B. durch
nicht verschließbare Öffnungen in Tü-
ren, Fenstern, Zuluftmauerkästen.
Sicherheitshinweise ab Seite DE-4 be-
achten.
Der Abluftschlauch ist ge-
knickt oder zu lang.
Prüfen Sie, ob der Abluftschlauch ge-
knickt oder zu lang ist.
