privileg SY-3503C-P1-C81-L22-600 User manual

Gebrauchsanleitung
Anleitung/Version:
196367 DE 20190529
Bestell-Nr.: 15531522
Nachdruck, auch
auszugsweise,
nicht gestattet!
SY-3503C-P1-C81-L22-600
Kamin-Dunstabzugshaube

Seite DE-2
Inhaltsverzeichnis
Lieferung . . . . . . . . . . . . . . . . . . . . . . . DE-3
Lieferumfang . . . . . . . . . . . . . . . . . . DE-3
Lieferung kontrollieren . . . . . . . . . . . DE-3
Verpackungs-Tipps . . . . . . . . . . . . . DE-3
Zu Ihrer Sicherheit. . . . . . . . . . . . . . . . DE-4
Bestimmungsgemäßer Gebrauch . . DE-4
Begriffserklärung . . . . . . . . . . . . . . . DE-4
Symbolerklärung . . . . . . . . . . . . . . . DE-4
Sicherheitshinweise . . . . . . . . . . . . . DE-4

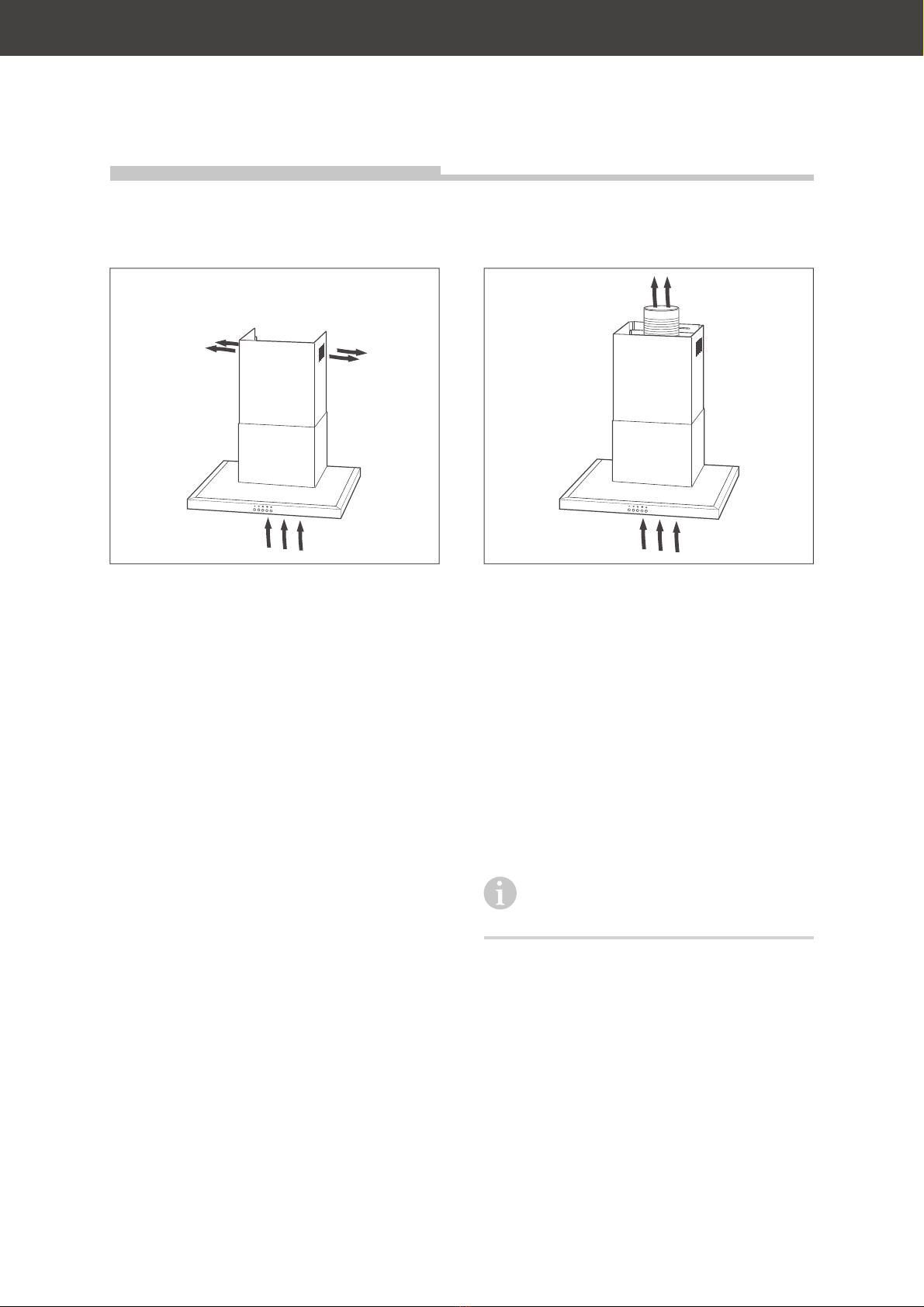

Umluft- oder Abluftbetrieb? . . . . . . . . . DE-8
Umluftbetrieb . . . . . . . . . . . . . . . . . . DE-8
Abluftbetrieb . . . . . . . . . . . . . . . . . . . DE-8
Vorbereitungen zur Montage . . . . . . . DE-9
Für Abluftbetrieb. . . . . . . . . . . . . . . . DE-9
Stromanschluss . . . . . . . . . . . . . . . . DE-9
Benötigtes Montage-Material . . . . . . DE-10
Teileliste . . . . . . . . . . . . . . . . . . . . . DE-10
Schrauben . . . . . . . . . . . . . . . . . . . DE-10
Montage . . . . . . . . . . . . . . . . . . . . . . .DE-11
Voraussetzung für die Montage . . . .DE-11
Rückschlagklappe montieren. . . . . .DE-11
Dunstabzugshaube montieren. . . . .DE-11
Kaminblende montieren. . . . . . . . . DE-13
Bedienung. . . . . . . . . . . . . . . . . . . . . DE-15
Voraussetzungen . . . . . . . . . . . . . DE-15
Aktivkohlefilter . . . . . . . . . . . . . . . . DE-15
Gebläse . . . . . . . . . . . . . . . . . . . . . DE-15
Beleuchtung . . . . . . . . . . . . . . . . . . DE-15
Energiespartipps . . . . . . . . . . . . . . DE-15
Pflege und Wartung . . . . . . . . . . . . . DE-16
Gehäuse reinigen. . . . . . . . . . . . . . DE-16
Fettfilter reinigen. . . . . . . . . . . . . . . DE-16
Aktivkohlefilter einsetzen/ersetzen DE-17
Beleuchtung auswechseln . . . . . . . DE-17
Bevor Sie das Gerät benut-
zen, lesen Sie bitte zuerst
die Sicherheitshinweise und
die Gebrauchsanleitung aufmerksam
durch. Nur so können Sie alle Funkti-
onen sicher und zuverlässig nutzen.
Beachten Sie unbedingt auch die nationa-
len Vorschriften in Ihrem Land, die zusätz-
lich zu den in dieser Anleitung genannten
Vorschriften gültig sind.
Bewahren Sie alle Sicherheitshinweise
und Anweisungen für die Zukunft auf.
Geben Sie alle Sicherheitshinweise und
Anweisungen an den nachfolgenden Ver-
wender des Produkts weiter.
Fehlersuchtabelle . . . . . . . . . . . . . . . DE-18
Unser Service . . . . . . . . . . . . . . . . . . DE-19
Allgemeiner Service . . . . . . . . . . . . DE-19
Ersatzteile. . . . . . . . . . . . . . . . . . . . DE-19
Aktivkohlefilter bestellen. . . . . . . . . DE-19
Umweltschutz . . . . . . . . . . . . . . . . . . DE-20
Elektro-Altgeräte umweltgerecht
entsorgen . . . . . . . . . . . . . . . . . . . . DE-20
Aktivkohlefilter entsorgen. . . . . . . . DE-20
Verpackung . . . . . . . . . . . . . . . . . . DE-20
Produktdatenblatt gemäß
VO (EU) Nr. 65/2014. . . . . . . . . . . . . DE-21
Produktinformation gemäß
VO (EU) Nr. 66/2014. . . . . . . . . . . . . DE-22
Technische Daten . . . . . . . . . . . . . . . DE-23

Lieferung Seite DE-3
Lieferung

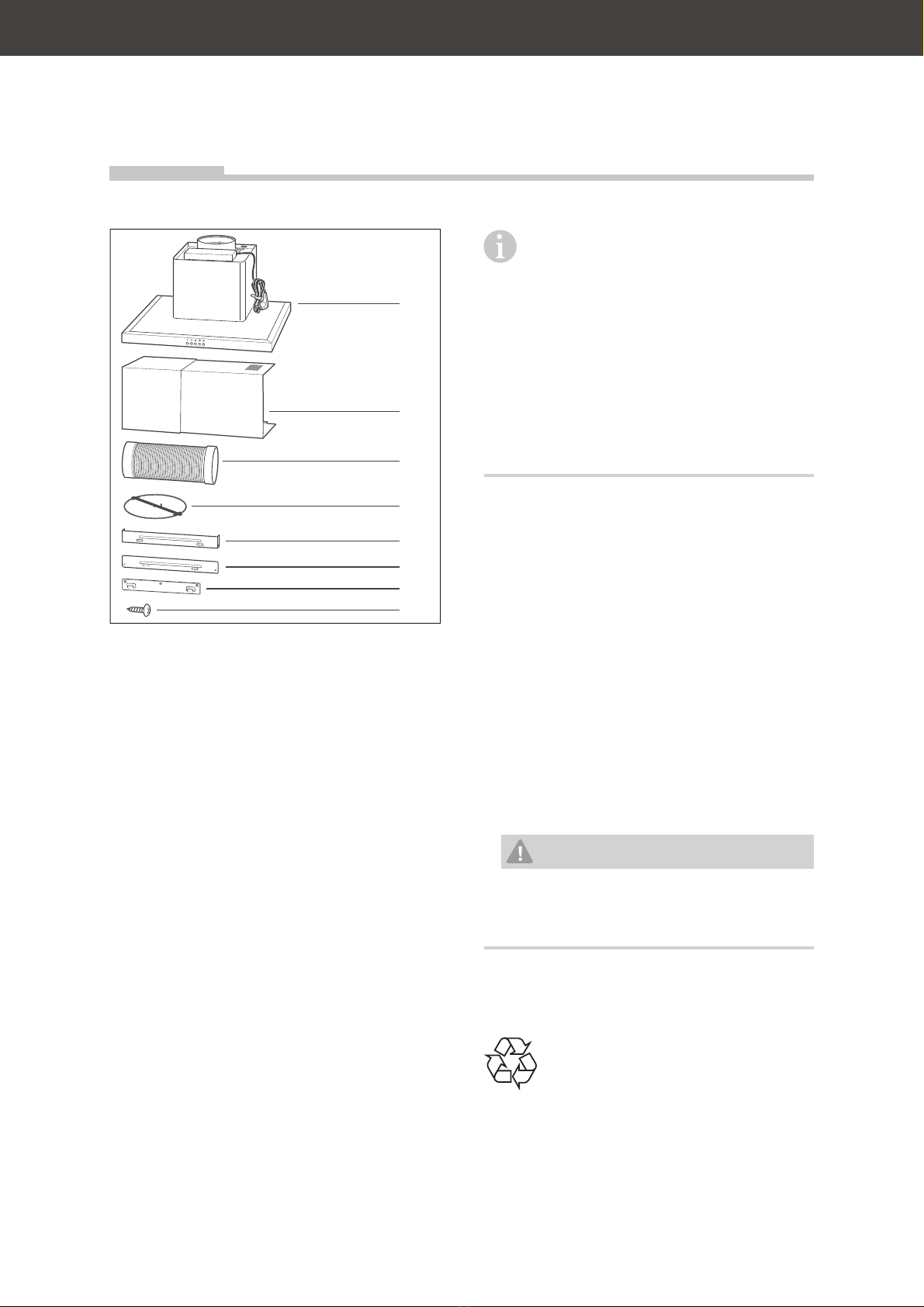

Lieferumfang
(1) Dunstabzugshaube
(2) Kaminblende, 2-teilig
(3) Abluftschlauch
(4) Rückschlagklappe
(5) Wandhalterung für Kaminblende
(6) Halteblech für Kaminblende
(7) Wandhalterung für Dunstabzugshaube
(8) 4 Schrauben 8 mm, ø 4 mm
Nicht zum Lieferumfang gehören
– die zur Wandmontage benötigten
Schrauben und Dübel, da deren Art
und Abmessungen von der Wand-
beschaffenheit abhängig sind.
Bitte lassen Sie sich hierzu im Fach-
handel beraten (siehe „Benötigtes
Montage-Material“ auf Seite DE-10).
– ein Aktivkohlefilter. Dieser wird nur für
den Umluftbetrieb benötigt.
Zubehör-Bestellung siehe „Unser
Service“ auf Seite DE-19.
Lieferung kontrollieren
1. Packen Sie das Gerät aus.
2. Belassen Sie die blauen Schutzfolien
auf den Metallflächen.
3. Entfernen Sie alle Verpackungsteile,
Kunststoffprofile, Klebestreifen und
Schaumpolster.
4. Prüfen Sie, ob die Lieferung vollständig ist.
5. Kontrollieren Sie, ob das Gerät Transport-
schäden aufweist.
6. Sollte die Lieferung unvollständig sein
oder das Gerät einen Transportschaden
aufweisen, nehmen Sie bitte Kontakt mit
unserem Service auf (siehe Seite DE-19).
WARNUNG!
Stromschlaggefahr!
■Nie ein beschädigtes Gerät in
Betrieb nehmen.
Verpackungs-Tipps
Sollten es Ihre räumlichen Ver-
hältnisse zulassen, empfehlen wir
Ihnen, die Verpackung zumindest
während der Garantiezeit aufzubewahren.
Sollte das Gerät zur Reparatur eingeschickt
werden müssen, ist es nur in der Originalver-
packung ausreichend geschützt.
Wenn Sie sich von der Verpackung trennen
möchten, entsorgen Sie diese bitte umwelt-
freundlich.
(1)
(3)
(2)
(4)
(5)
(6)
(7)
(8)

Zu Ihrer SicherheitSeite DE-4
Bestimmungsgemäßer
Gebrauch
Das Gerät ist zum Absaugen von Koch-
und Bratdünsten über einer Kochstelle
im privaten Haushalt bestimmt. Es ist
nicht für den gewerblichen Einsatz aus-
gelegt
.
Verwenden Sie das Gerät ausschließ-
lich wie in dieser Gebrauchsanleitung
beschrieben. Jede andere Verwendung
gilt als nicht bestimmungsgemäß und
kann zu Sachschäden oder sogar zu
Personenschäden führen. Der Hersteller
übernimmt keine Haftung für Schäden,
die durch nicht bestimmungsgemäßen
Gebrauch entstanden sind.
Begriffserklärung
Folgende Signalbegriffe finden Sie in
dieser Gebrauchsanleitung.
WARNUNG
Dieser Signalbegriff bezeichnet eine
Gefährdung mit einem mittleren Risiko-
grad, die, wenn sie nicht vermieden
wird, den Tod oder eine schwere Verlet-
zung zur Folge haben kann.
VORSICHT
Dieser Signalbegriff bezeichnet eine
Gefährdung mit einem niedrigen Risiko-
grad, die, wenn sie nicht vermieden
wird, eine geringfügige oder mäßige
Verletzung zur Folge haben kann.
HINWEIS
Dieser Signalbegriff warnt vor mög-
lichen Sachschäden.
Dieses Symbol verweist auf nütz-
liche Zusatzinformationen.
Symbolerklärung
Schutzklasse I
Zerbrochene Schutzab-
deckung sofort ersetzen
Sicherheitshinweise
In diesem Kapitel finden Sie allgemeine
Sicherheitshinweise, die Sie zu Ihrem
eigenen Schutz und zum Schutz Dritter
stets beachten müssen. Beachten Sie
auch die Warnhinweise in den einzel-
nen Kapiteln zu Bedienung, Aufbau etc.
Risiken im Umgang mit
elektrischen Haushaltsgeräten
WARNUNG
Stromschlaggefahr!
Das Berühren von spannungsführenden
Teilen kann zu schweren Verletzungen
oder zum Tod führen.
■Gerät nur in Innenräumen verwen-
den. Nicht in Feuchträumen oder im
Regen betreiben.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugängig ist, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschaltet
Zu Ihrer Sicherheit

Zu Ihrer Sicherheit Seite DE-5
sein; hierzu zählen Sicherungen, LS-
Schalter und Schütze.
■Netzkabel so verlegen, dass es nicht
zur Stolperfalle wird.
■Netzkabel nicht knicken oder klem-
men und nicht über scharfe Kanten
legen.
■Gerät, Netzstecker und Netzkabel von
offenem Feuer und heißen Flächen
fernhalten.
■Immer am Netzstecker selbst nicht
am Netzkabel anfassen.
■Netzstecker niemals mit feuchten
Händen anfassen.
■Netzkabel und -stecker nie in Wasser
oder andere Flüssigkeiten tauchen.
■Keine Gegenstände in oder durch
die Gehäuseöffnungen stecken und
sicherstellen, dass auch Kinder keine
Gegenstände einstecken können.
■Gerät nicht in Betrieb nehmen oder
weiter betreiben, wenn es
–sichtbare Schäden aufweist, z.B.
die Anschlussleitung defekt ist,
–Rauch entwickelt oder verbrannt
riecht,
–ungewohnte Geräusche von sich
gibt.
In einem solchen Fall Netzstecker
ziehen bzw. Sicherung herausschrau-
ben/ausschalten und unseren Service
kontaktieren (siehe Seite DE-19).
■Wenn das Netzkabel des Geräts be-
schädigt ist, muss es durch den Her-
steller, dessen Kundendienst oder
eine qualifizierte Fachkraft ausge-
tauscht werden.
Eingriffe und Reparaturen am Ge-
rät dürfen ausschließlich autorisierte
Fachkräfte vornehmen.
■Bei Reparaturen dürfen ausschließ-
lich Teile verwendet werden, die den
ursprünglichen Gerätedaten entspre-
chen. In diesem Gerät befinden sich
elektrische und mechanische Teile,
die zum Schutz gegen Gefahrenquel-
len unerlässlich sind.
■Wenn eigenständig oder unsachge-
mäße Reparaturen am Gerät vorge-
nommen werden, können Sach- und
Personenschäden entstehen und die
Haftungs- und Garantieansprüche
verfallen. Niemals versuchen, das de-
fekte – oder vermeintlich defekte –
Gerät selbst zu reparieren.
■Im Fehlerfall sowie vor umfangreichen
Reinigungsarbeiten den Netzstecker
ziehen bzw. die Sicherung ausschal-
ten/herausdrehen.
Brandgefahr!
■Das Gerät entspricht der Schutzklas-
seI und darf nur an eine Steckdose
mit ordnungsgemäß installiertem
Schutzleiter angeschlossen werden.
Der Anschluss an eine Steckdosen-
leiste, eine Mehrfachsteckdose, eine
Zeitschaltuhr oder ein separates Fern-
wirksystem zur Fernüberwachung und
-steuerung ist unzulässig.
Risiken für bestimmte
Personengruppen
WARNUNG
Erstickungsgefahr!
■Kinder nicht mit der Verpackungsfolie
spielen lassen. Diese können sich da-
rin verfangen oder ersticken.

Zu Ihrer SicherheitSeite DE-6
■Kinder daran hindern, Kleinteile vom
Gerät abzuziehen oder aus dem Zu-
behörbeutel zu nehmen und in den
Mund zu stecken.
VORSICHT
Gefahren für Kinder und Personen mit
eingeschränkten physischen, senso-
rischen oder geistigen Fähigkeiten!
■Dieses Gerät kann von Kindern ab
8Jahren sowie von Personen mit re-
duzierten physischen, sensorischen
oder mentalen Fähigkeiten oder
Mangel an Erfahrung und/oder Wis-
sen benutzt werden, wenn sie beauf-
sichtigt oder bezüglich des sicheren
Gebrauchs unterwiesen wurden und
die daraus resultierenden Gefahren
verstanden haben.
■Reinigung und Wartung dürfen nicht
durch Kinder durchgeführt werden, es
sei denn, sie werden beaufsichtigt.
■Kinder dürfen nicht mit dem Gerät
spielen.
Risiken im Umgang mit
Dunstabzugshauben
WARNUNG
Stromschlaggefahr!
■Vor dem Bohren der Löcher für die
Wandbefestigung sicherstellen, dass
keine in der Wand verlegten Lei-
tungen (Strom, Gas, Wasser etc.) be-
schädigt werden (mit einem Leitungs-
suchgerät überprüfen).
■Sollte eine Glasabdeckung zerbro-
chen sein, darf die Dunstabzugshau-
be nicht verwendet werden, bis die
Glasabdeckung ersetzt worden ist.
Setzen Sie sich in diesem Fall mit un-
serem Service in Verbindung (siehe
Seite DE-19).
VORSICHT
Verletzungsgefahr!
■Bei der Montage beachten, dass eini-
ge Teile scharfe Kanten aufweisen.
■Zur Montage eine stabile Stehleiter
benutzen.
■Nur Montagematerial verwenden,
das für die Beschaffenheit der Decken
und Wände geeignet ist. Im Zweifels-
fall einen Fachmann befragen.
Brandgefahr!
■Der Abstand zwischen der Oberfläche
der Kochstelle und der Unterkante
der Dunstabzugshaube muss bei Gas-
herden mindestens 65cm betragen.
■Bei Gaskochmulden unbedingt die
Gebrauchsanleitung der Kochmulde
beachten! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
■Unter der Dunstabzugshaube nicht
flambieren!
■Frittiert werden darf unter der Dunst-
abzugshaube nur unter ständiger Be-
obachtung.
■Dunstabzugshaube sauber halten.
Fettablagerungen können sich bei
starker Hitzeeinwirkung entzünden.
■Dunstabzugshaube nach den Anga-
ben der Anweisung reinigen.
Verbrennungsgefahr!
■Berührbare Teile können heiß werden,
wenn sie mit Kochgeräten benutzt
werden.

Zu Ihrer Sicherheit Seite DE-7
Risiken bei Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
Dem Raum, in dem eine Dunstabzugs-
haube im Abluftbetrieb arbeitet, wird
durch das Gebläse Luft entzogen und
nach außen transportiert. Wenn in die-
sem Raum gleichzeitig raumluftabhän-
gige Feuerstätten wie Gas- oder andere
Brennstoffheizungen in Betrieb sind,
kann diesen der für die Verbrennung not-
wendige Sauerstoff entzogen werden.
Dies kann dazu führen, dass die Flamme
erlischt und Gas austritt bzw. die Abgase
in den Raum gesogen werden.
■Ein gefahrloser Betrieb ist möglich,
wenn z. B. durch nicht verschließbare
Öffnungen in Türen, Fenstern oder Zu-
luftmauerkästen die Verbrennungs-
luft nachströmen kann, und wenn im
Aufstellungsraum ein Unterdruck von
höchstens 0,04mbar erreicht wird.
Dadurch wird ein Rücksaugen der Ab-
gase vermieden.
■Bei einer Beurteilung der erforder-
lichen Maßnahmen muss immer der
gesamte Lüftungsverband der Woh-
nung beachtet werden. Den zuständi-
gen Schornsteinfegermeister zu Rate
ziehen.
■Dunstabzugshaube niemals an einen
Belüftungsschacht bzw. Raum- oder
Abgaskamin anschließen! Die abge-
führte Luft darf nicht in einen Kanal
geführt werden, in dem Warmluft zir-
kuliert. Die abgesaugte Luft darf nur
durch einen separaten, ausschließlich
für die Dunstabzugshaube vorgese-
henen Luftkanal nach außen geführt
werden.
HINWEIS
Gefahr von Sachschäden!
■Zum Abluftbetrieb ist ein Wand- bzw.
Deckendurchbruch mit einem Durch-
messer von mindestens 15,5cm erfor-
derlich.
■Wir empfehlen Ihnen, diesen Durch-
bruch (Kernbohrung) von einem Fach-
betrieb (Elektroinstallation) vorneh-
men zu lassen.
■Wird der Abluftschlauch durch eine
Außenwand geführt, muss der Luf-
taustritt von außen mit einer Abde-
ckung mit selbstöffnenden Schlitzen
(nicht im Lieferumfang enthalten) ver-
sehen werden. Damit den Fachbetrieb
beauftragen, der den Wanddurch-
bruch vornimmt.
■Bitte bedenken: Je kürzer das Abzugs-
rohr ist und je weniger Krümmungen
es hat, desto größer ist die Wirkung
der Dunstabzugshaube.
■Von Bundesland zu Bundesland gel-
ten unterschiedliche behördliche Vor-
schriften im Umgang mit der Ablei-
tung der Abluft.
Den Schornsteinfegermeister um Rat
fragen.

Umluft- oder Abluftbetrieb?Seite DE-8
Umluft- oder Abluftbetrieb?
Umluftbetrieb
Beim Umluftbetrieb werden die Küchen-
dünste angesaugt und nach der Reinigung
durch die oberen Luftaustrittsöffnungen
der Raumluft wieder zugeführt.
Die Reinigung erfolgt durch den Fettfilter und
zusätzlich durch einen Aktivkohlefilter (Ge-
ruchsfilter mit Aktivkohle; nicht im Lieferum-
fang enthalten, Bezugsquelle siehe „Unser
Service“ auf Seite DE-19.
– Vorteil: Einfache Montage
– Nachteil: Mit zunehmender Verschmutzung
des Aktivkohlefilters lassen Reinigungs-
und Ansaugwirkung nach. Der Aktivkoh-
lefilter muss je nach Benutzung erneuert
werden; mindestens etwa alle sechs Mo-
nate überprüfen.
Abluftbetrieb
Beim Abluftbetrieb werden die Küchendünste
angesaugt, über den Fettfilter gereinigt und
über den Abluftschlauch ins Freie geleitet.
– Vorteil: Aktivkohlefilter nicht erforderlich,
Geruchsbelästigung stets sehr gering
–Nachteile:
– Wanddurchbruch mit passendem
Schlauchanschluss erforderlich.
– Der Betrieb von offenen Feuerstellen
im gleichen Raum ist nur eingeschränkt
möglich. Erkundigen Sie sich vor der
Montage bei Ihrem Bezirksschornstein-
feger nach örtlichen Vorschriften.
Als Mieter der Wohnung benötigen
Sie zum Einbau die Genehmigung des
Hauseigentümers.

Vorbereitungen zur Montage Seite DE-9
Stromanschluss
WARNUNG
Stromschlaggefahr!
■Der Netzstecker muss möglichst wäh-
rend des Betriebs zugängig sein, d.h.,
auch nach Montage der Dunstab-
zugshaube muss der Stecker erreich-
bar sein.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugängig ist, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschaltet
sein; hierzu zählen Sicherungen, LS-
Schalter und Schütze.
■Arbeiten an Elektroinstallationen dür-
fen nur von einer autorisierten Fach-
kraft durchgeführt werden. Wird eine
zusätzliche Steckdose benötigt, Elek-
trofachbetrieb mit der Installation
beauftragen.
■Der Anschluss an eine Steckdosen-
leiste, eine Mehrfachsteckdose, eine
Zeitschaltuhr oder ein separates Fern-
wirksystem zur Fernüberwachung und
-steuerung ist unzulässig.
Damit die Dunstabzugshaube später volle
Leistung bringen kann und später kein stören-
des Kabel sichtbar ist, sollten Sie den Strom-
anschluss vor der Montage genau planen:
– Die Dunstabzugshaube muss über der Mit-
te der Kochstelle angebracht werden
Vorbereitungen zur Montage
Für Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
■Dunstabzugshaube niemals an einen
Belüftungsschachtbzw.Raum-oderAb-
gaskamin anschließen! Die abgeführte
Luft darf nicht in einen Kanal geführt
werden, in dem Warmluft zirkuliert. Die
abgesaugte Luft darf nur durch einen
separaten, nur für die Dunstabzugs-
haube vorgesehenen Luftkanal nach
außen geführt werden.
HINWEIS
Gefahr von Sachschäden!
■Wir empfehlen Ihnen, alle Vorarbeiten
von einem Fachbetrieb vornehmen zu
lassen.
Bevor Sie mit der Montage beginnen können,
müssen folgende Bedingungen erfüllt sein:
– Es existiert ein Wand- bzw. Deckendurch-
bruch von mindestens 15,5 cm Durchmesser.
– Wird der Abluftschlauch durch eine Außen-
wand geführt, muss der Luftaustritt von au-
ßen mit einer Abdeckung mit selbstöffnen-
den Schlitzen versehen werden (nicht im
Lieferumfang enthalten).
Um den späteren Energieverbrauch so gering
wie möglich zu halten, empfehlen wir
– die Abluftkanäle möglichst gradlinig zu verle-
gen und scharf abknickende Winkel zu ver-
meiden(Bögen undKrümmersind günstiger).
Jede Biegung erhöht den Energiever-
brauch.
– den Querschnitt des Gebläsestutzens nicht
zu reduzieren. Je größer der Durchmesser
des Abluftrohres und je glatter die Innenflä-
che ist, desto besser ist der Abzug.
– einen Mauerkasten mit Außenwandjalousi-
en zu wählen, die sich beim Betrieb völlig
öffnen.

Benötigtes Montage-MaterialSeite DE-10
Benötigtes Montage-Material
Teileliste
(1)
(3)
(2)
(4)
(5)
(6)
(7)
(8)
(1) Dunstabzugshaube
(2) Kaminblende, 2-teilig
(3) Abluftschlauch
(4) Rückschlagklappe
(5) Wandhalterung für Kaminblende
(6) Halteblech für Kaminblende
(7) Wandhalterung für Dunstabzugshaube
(8) 4 Schrauben 8 mm, ø 4 mm
Werkzeuge und Hilfsmittel
Sie benötigen:
– Schraubendreher
– Bohrmaschine mit für die Wand geeigneten
Bohrern
–Maßband/Zollstock
–Wasserwaage
–Bleistift
– Stabile Stehleiter
– Arbeitshandschuhe
Wir empfehlen außerdem, eine weitere Per-
son zur Hilfe hinzuzuziehen.
Schrauben
Die zur Wandmontage benötigten
Schrauben und Dübel sind nicht im
Lieferumfang enthalten, da deren Art und
Abmessungen von der Wandbeschaffenheit
abhängig sind.
Bitte lassen Sie sich hierzu im Fachhandel
beraten.
Sie benötigen insgesamt
– 9 Schrauben und die dazu passenden
Dübel

Montage Seite DE-11
Montage
Voraussetzung für die Montage
Sie haben das Kapitel „Zu Ihrer Sicherheit“
auf Seite DE-4 gelesen und alle Sicherheits-
hinweise verstanden.

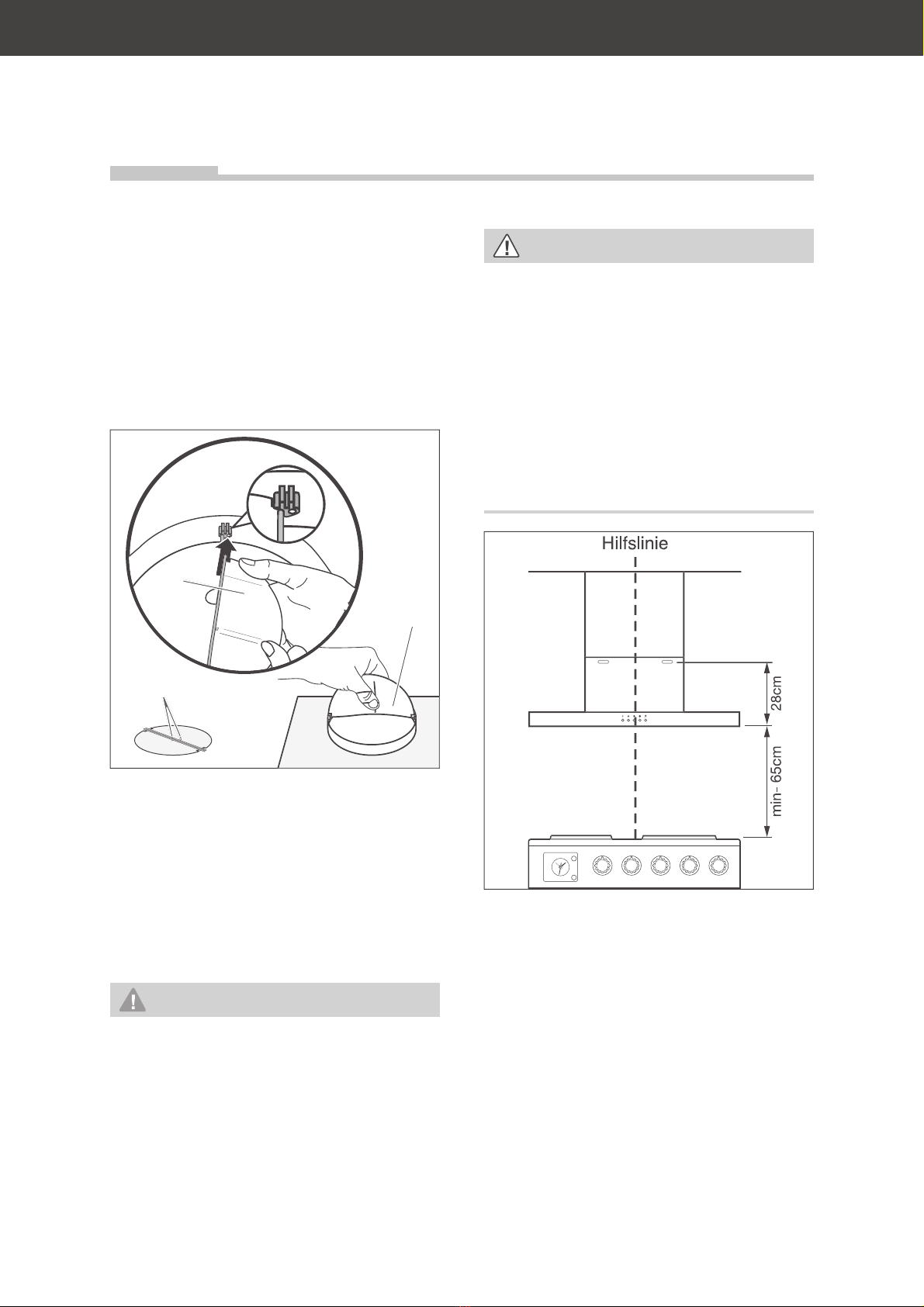

Rückschlagklappe montieren
(4)
(4)
Pins
1. Setzen Sie die beiden Hälften der Rück-
schlagklappe (4) in die Öffnung oben auf
die Dunstabzugshaube.
Achten Sie darauf, dass die Stifte auf den
Klappen außen liegen.
Dunstabzugshaube montieren
WARNUNG
Verletzungsgefahr!
Unsachgemäße Installation des Geräts
kann zu Verletzungen führen.
■Vor dem Bohren von Löchern sicher-
stellen, dass keine in der Wand ver-
legten Leitungen (Strom, Gas, Wasser
etc.) beschädigt werden; mit einem
Leitungssuchgerät überprüfen.
VORSICHT
Brandgefahr!
■Der Abstand zwischen der Oberfläche
der Kochstelle und der Unterkante
der Dunstabzugshaube muss bei Gas-
herden mindestens 65cm betragen.
■Bei Gaskochmulden unbedingt die
Gebrauchsanleitung der Kochmulde
beachten! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
1. Um das Gerät exakt über der Mitte des
Herdes platzieren zu können, zeichnen
Sie mit dem Bleistift zunächst eine senk-
rechte Hilfslinie an die Wand.
Verwenden Sie am besten eine Wasser-
waage oder ein Lot von der Zimmerdecke
bis zur Mitte des Herdes.
2. Halten Sie die Dunstabzugshaube (1) so
an die Wand, dass der Abstand zum Herd
mind. 65 cm beträgt und die Mitte der
Dunstabzugshaube und die senkrechte
Hilfslinie fluchten.
3. Markieren Sie diesen Punkt.
4. Legen Sie die Dunstabzugshaube vorsich-
tig zu Seite.

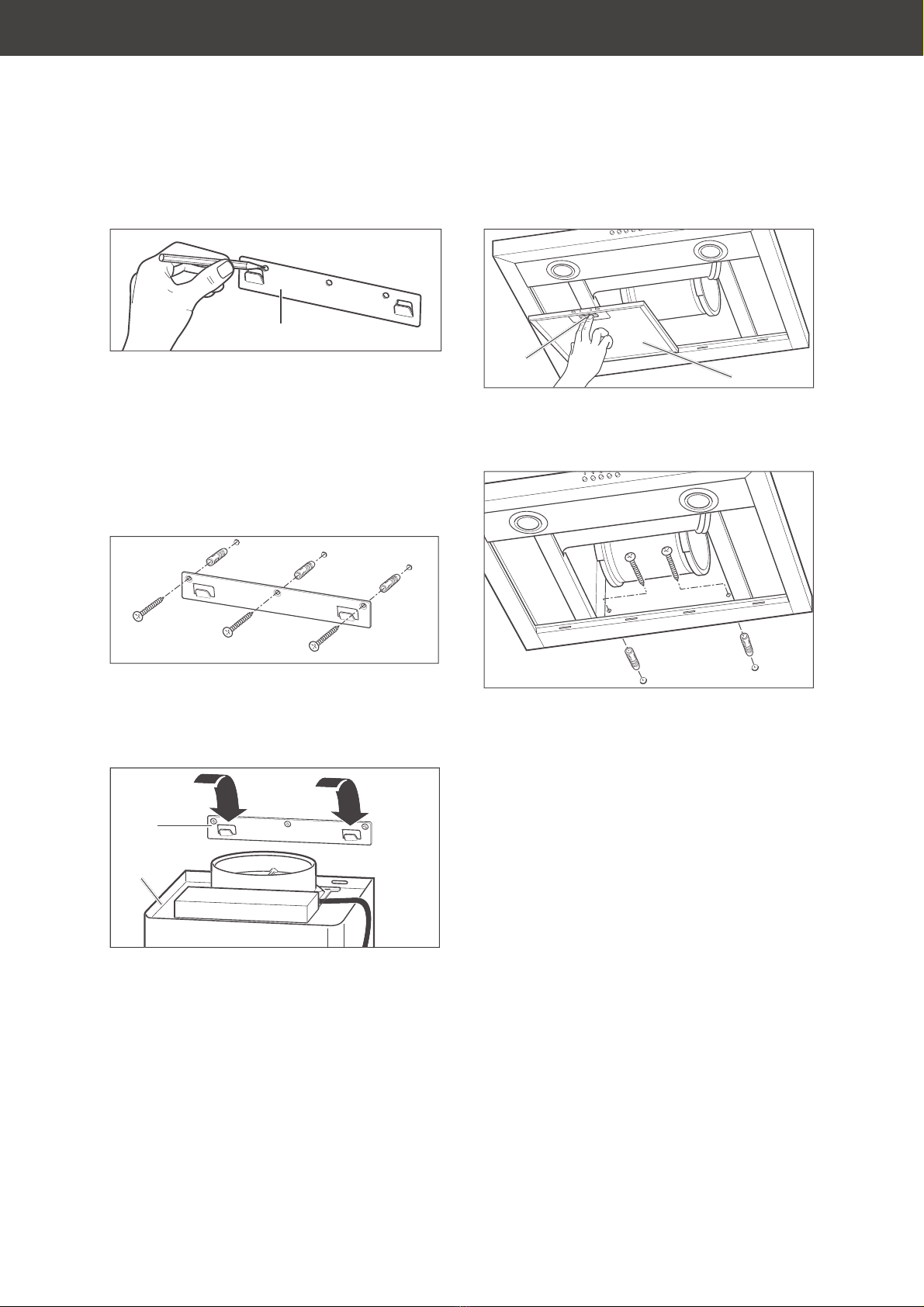

MontageSeite DE-12
(7)
5. Legen Sie den Mittelpunkt der Wandhalte-
rung (7) an diesen Punkt an.
6. Prüfen Sie die waagerechte Ausrichtung
der Wandhalterung mit einer Wasser-
waage.
7. Markieren Sie die drei Bohrlöcher.
8. Bohren Sie an den markierten Stellen
Dübellöcher in die Wand.
9. Stecken Sie die drei Dübel in die Bohr-
löcher.
10. Schrauben Sie die Wandhalterung mit
drei Schrauben an die Wand.
(7)
(1)
11. Hängen Sie die Dunstabzugshaube (1)
vorsichtig in die Wandhalterung (7).
(9)
(10)
12. Schieben Sie die Verriegelung (9) der
Fettfilter (10) nach hinten und nehmen
Sie die Fettfilter vorsichtig ab.
13. Zeichnen Sie die Bohrlöcher durch die
Öffnungen im Geräteinneren an der
Wand an.
14. Nehmen Sie die Dunstabzugshaube wie-
der vorsichtig ab.
15. Bohren Sie an den markierten Stellen
Dübellöcher in die Wand.
16. Stecken Sie zwei Dübel in die Bohrlö-
cher.
17. Hängen Sie die Dunstabzugshaube wie-
der in die Wandhalterung ein.
18. Schrauben Sie die Dunstabzugshaube
mit zwei Schrauben an der Wand fest.
Die Dunstabzugshaube ist jetzt ge-
sichert.

Montage Seite DE-13

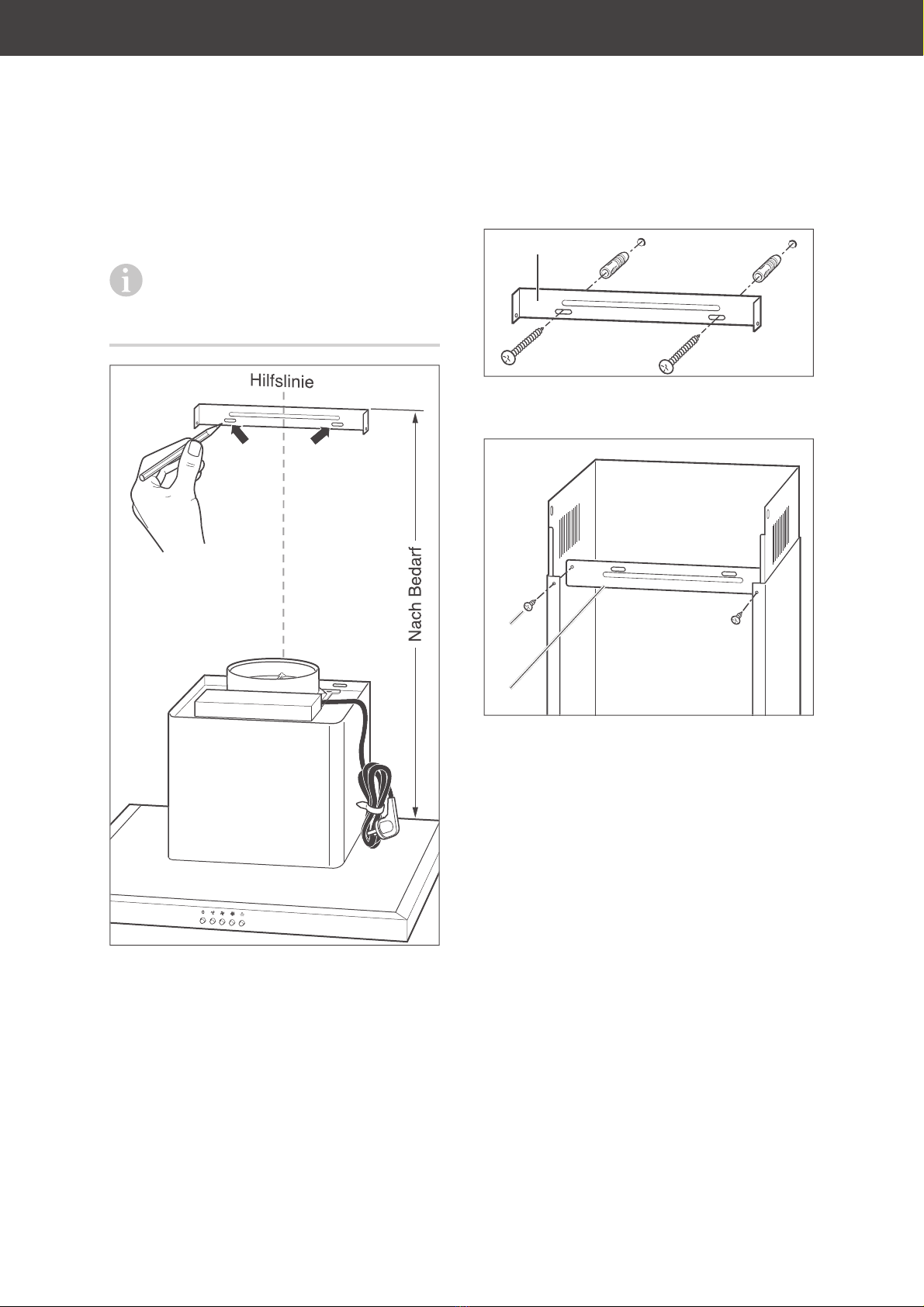

Kaminblende montieren
Falls die Steckdose sich außerhalb des
Bereichs für die Kaminblende befindet,
lassen Sie mindestens 5 cm Platz zwischen
Decke und Wandhalterung (5).
1. Halten Sie die Wandhalterung (5) in der
gewünschten Kaminhöhe so an die Wand,
dass die Mitte der Wandhalterung und die
senkrechte Hilfslinie fluchten.
2. Zeichnen Sie zwei Bohrlöcher an.
3. Bohren Sie an den markierten Stellen
zwei Dübellöcher mit 8 mm Durchmesser.
4. Schlagen Sie zwei Dübel in die Bohrlö-
cher.
(5)
5. Schrauben Sie die Wandhalterung (5) mit
zwei Schrauben fest.
(6)
(8)
6. Schrauben Sie das Halteblech (6) mit zwei
Schrauben (8) an den unteren Teil der Ka-
minblende.
7. Stellen Sie die Kaminblende auf die
Dunstabzugshaube.

MontageSeite DE-14
(6)
(2)
(1)
8. Zeichnen Sie die beiden Bohrlöcher für
das Halteblech (6) an die Wand.
9. Nehmen Sie die Kaminblende (2) wieder
von der Dunstabzugshaube.
10. Bohren Sie an den markierten Stellen
Dübellöcher in die Wand.
(6)
11. Setzen Sie die Kaminblende wieder auf
die Dunstabzugshaube.
12. Schrauben Sie die das Halteblech (6) mit
zwei Schrauben an der Wand fest.
(4)
(3)
13. Nur bei Abluftbetrieb: Schieben Sie
den Abluftschlauch auf die Rückschlag-
klappe (5).
14. Führen Sie das Netzkabel verdeckt in der
Kaminblende zu einer vorschriftsmäßig
installierten Steckdose und stecken Sie
den Netzstecker in die Steckdose.
(5) (8)
15. Ziehen Sie den oberen Teil der Kamin-
blende zur oberen Wandhalterung (5)
herauf und schrauben Sie die Kamin-
blende mit zwei Schrauben (8) dort fest.
16. Ziehen Sie die blauen Schutzfolien von
den Kaminblendenteilen ab.

Bedienung Seite DE-15
Bedienung

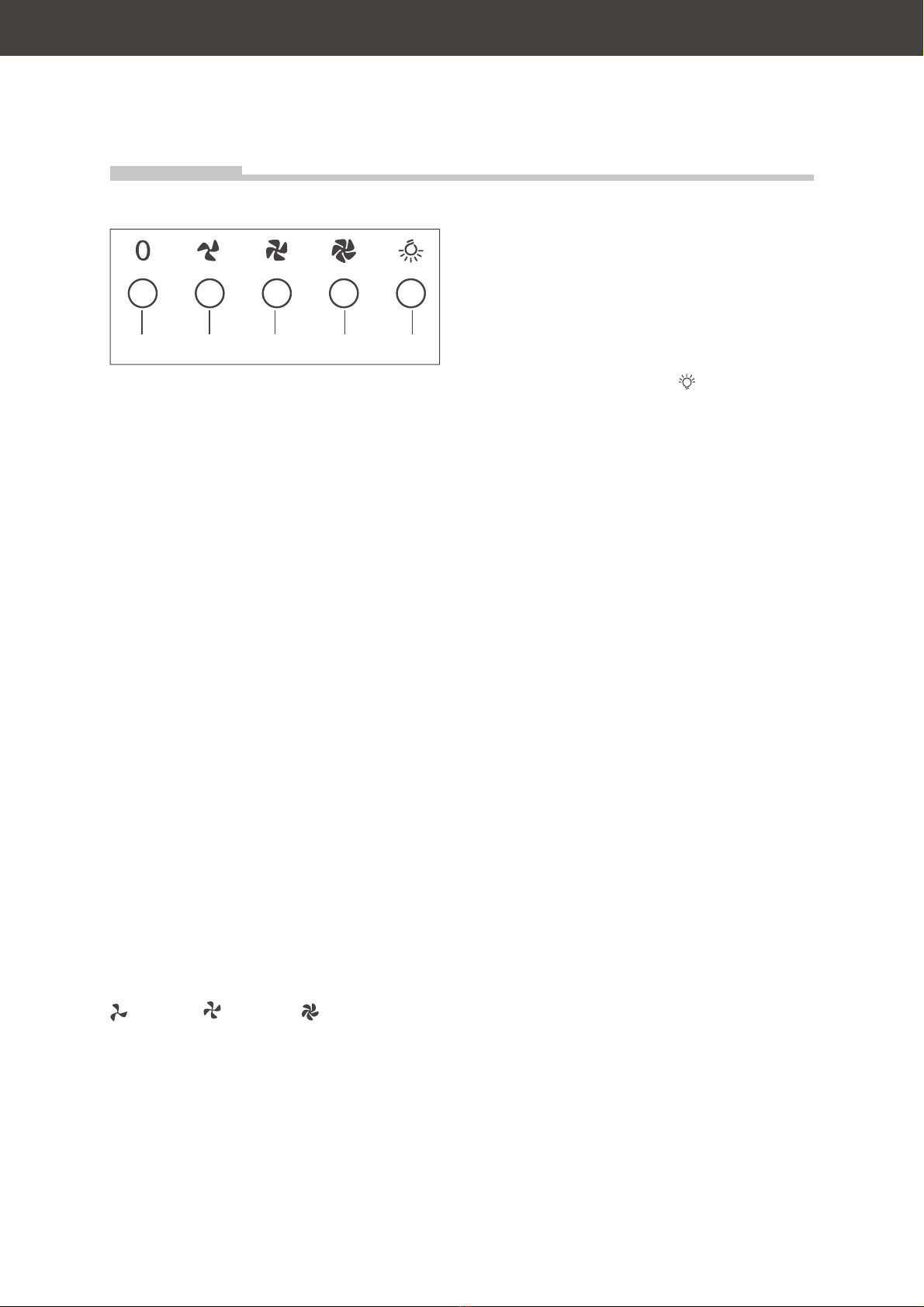

(12) (13) (14) (15) (16)
Voraussetzungen
– Sie haben das Kapitel „Zu Ihrer Sicherheit“
auf Seite DE-4 gelesen und alle Sicher-
heitshinweise verstanden.
– Die Dunstabzugshaube ist montiert, wie im
Kapitel „Montage“ auf Seite DE-11 beschrie-
ben.
Aktivkohlefilter
• Betreiben Sie das Gerät im Umluftbetrieb
nur mit eingesetztem Aktivkohlefilter.
• Bei etwaiger Geruchsbelästigung der
Nachbarn kann das Einsetzen der Aktiv-
kohlefilter auch beim Abluftbetrieb emp-
fehlenswert sein.
• Die Bezugsquelle entnehmen Sie bitte dem
Kapitel „Unser Service“ auf Seite DE-19.
• Zum Einsetzen siehe „Aktivkohlefilter ein-
setzen/ersetzen“ auf Seite DE-17.
Gebläse
Das Gebläse verfügt über die drei Stufen
langsam, mittel und schnell.
• Um die gewünschte Gebläsestufe einzu-
stellen, drücken Sie die entsprechende
Taste (13), (14) oder (15).
Diese leuchtet.
• Um das Gebläse auszuschalten, drücken
Sie Taste (12).
Beleuchtung
Ihre Dunstabzugshaube ist mit zwei LED-
Leuchten ausgestattet. Die Beleuchtung kann
unabhängig vom Gebläsebetrieb ein- und
ausgeschaltet werden.
Um die Beleuchtung ein- oder auszuschalten,
drücken Sie die Taste (16) .
Energiespartipps
– Lassen Sie das Gebläse nur gezielt laufen,
da sonst unnötig Energie verbraucht wird.
– Lassen Sie das Gebläse laufen, solange
Küchendünste oder Dampf entstehen.
– Verzichten Sie bei kurzer Kochzeit oder
beim Erwärmen geruchsloser bzw. -ar-
mer Speisen auf das Gebläse.
– Achten Sie auf ausreichende Zuluft, denn
sonst kann die Dunstabzugshaube nicht
optimal arbeiten. Öffnen Sie ggf. das Fens-
ter oder die Küchentür etwas.
– Reinigen Sie Fettfilter (10) in regelmäßigen
Abständen.

Pflege und WartungSeite DE-16
Pflege und Wartung
WARNUNG
Verletzungsgefahr!
■Bevor Sie die Dunstabzugshaube rei-
nigen oder die Filter wechseln, ziehen
Sie den Netzstecker. Sollte der Netz-
stecker schwer zugänglich sein, ent-
sprechende Sicherung ausschalten
bzw. herausdrehen.
VORSICHT
Brandgefahr!
Unsachgemäßer Umgang mit dem Gerät
oder mangelhafte Wartung kann dazu
führen, dass Fettrückstände sich entzün-
den.
■Fettrückstände an der Dunstabzugs-
haube oder in den Fettfiltern können
sich bei großer Hitzeeinwirkung ent-
zünden. Oberflächen der Dunstab-
zugshaube und die Fettfilter deshalb
regelmäßig reinigen.
Gehäuse reinigen
HINWEIS
Gefahr von Sachschäden!
■Verwenden Sie keine scharfen Gegen-
stände oder Scheuerpulver, da diese
die Oberflächen zerkratzen können.
Wir empfehlen, die Oberflächen der Dunstab-
zugshaube nach jeder Benutzung zu reinigen.
• Wischen Sie die Oberflächen mit einem
weichen feuchten Tuch und etwas Ge-
schirrspülmittel ab.
• Reinigen Sie Glasoberflächen mit han-
delsüblichem Glasreiniger.
Fettfilter reinigen
HINWEIS
Gefahr von Sachschäden!
■Fettfilter vorsichtig behandeln, damit
das feine Geflecht nicht verbiegt oder
knickt.
■Fettfilter nach der Reinigung erst wie-
der einsetzen, wenn sie völlig getrock-
net sind.
Reinigen Sie die Fettfilter einmal im Monat –
bei Bedarf häufiger – im Geschirrspüler (bis
60 °C) oder in warmer Spülmittellauge.
1. Ziehen Sie den Netzstecker oder schalten
Sie den Strom an der entsprechenden Si-
cherung ab.
(9)
(10)
2. Schieben Sie die Verriegelung (9) der
Fettfilter (10) nach hinten und nehmen Sie
die Fettfilter vorsichtig ab.
3. Waschen Sie die Fettfilter in der Spülma-
schine oder im Spülbecken wie normales
Geschirr aus.
4. Wenn die Fettfilter vollständig getrocknet
sind, diese wieder einsetzen. Setzen Sie
hierzu die Fettfilter unten in die Ausspa-
rung ein.
5. Schieben Sie die Verriegelung nach hin-
ten, drücken Sie die Fettfilter nach oben
an und lassen Sie die Verriegelung los.
Die Fettfilter rasten ein.
6. Stellen Sie die Stromversorgung wieder
her.

Pflege und Wartung Seite DE-17
Aktivkohlefilter einsetzen/
ersetzen
Die Aktivkohlefilter werden im Umluftbetrieb
benötigt. Sie dienen der Geruchsbeseitigung.
Sie müssen erneuert werden, wenn die beim
Kochen entstehenden Gerüche nicht mehr
ausreichend gefiltert werden.
Bei häufigem Gebrauch sollten Sie die Filter
regelmäßig erneuern. Mindestens alle 6 Mo-
nate überprüfen.
Die Bezugsquelle entnehmen Sie bitte dem
Kapitel „Unser Service“ auf Seite DE-19.
1. Ziehen Sie den Netzstecker oder schalten
Sie den Strom an der entsprechenden Si-
cherung ab.
(9)
(10)
2. Schieben Sie die Verriegelung (9) der
Fettfilter (10) nach hinten und nehmen
Sie die Fettfilter vorsichtig ab.
(11)
3. Nur beim Ersetzen:
Drehen Sie die alten Aktivkohlefilter (11)
vom Motor ab und nehmen Sie die Aktiv-
kohlefilter heraus.
4. Setzen Sie die neuen Kohlefilter rechts
und links auf den Motor auf und drehen
Sie sie fest.
5. Setzen Sie die Fettfilter wieder ein.
Schieben Sie dazu die Verriegelung der
Fettfilter nach hinten, drücken Sie die Fett-
filter nach oben an und lassen Sie die Ver-
riegelung los. Die Fettfilter rasten ein.
6. Stellen Sie die Stromversorgung her.
7. Entsorgen Sie die verbrauchten Kohlefilter
im Hausmüll.
Beleuchtung auswechseln
VORSICHT
Verletzungsgefahr!
■Sollte eine der LEDs nicht mehr funk-
tionieren, darf sie nur von einem au-
torisierten Servicetechniker ausge-
wechselt werden.
Hinweis für den Servicetechniker:
Diese Dunstabzugshaube benötigt
LEDs mit dem ILCOS D-Code
DBR-2/65-H-64, 220-240V~, 2W.

FehlersuchtabelleSeite DE-18
Fehlersuchtabelle
Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich nicht
um einen Defekt am Gerät handeln. Prüfen Sie deshalb bitte anhand der Tabelle, ob
Sie die Störung beseitigen können.
WARNUNG
Stromschlaggefahr bei unsachgemäßer Reparatur!
Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparie-
ren. Sie können sich und spätere Benutzer in Gefahr bringen. Nur autorisierte Fach-
kräfte dürfen diese Reparaturen ausführen.
Problem Mögliche Ursachen Lösungen, Tipps
Gebläse und
Beleuchtung funktio-
nieren nicht.
Das Gerät ist vom Netz ge-
trennt.
Prüfen Sie den richtigen Sitz des Netz-
steckers.
Prüfen Sie die Steckdose mit einem an-
deren elektrischen Gerät.
Prüfen Sie die Sicherung.
Beleuchtung
funktioniert nicht.
LED-Leuchte defekt. Wenden Sie sich an unseren Service
(siehe nächste Seite).
Öl tropft vom Gerät
herunter
Fettfilter verschmutzt. Reinigen Sie den Fettfilter (siehe Seite
DE-16).
Umluftbetrieb:
Gerüche werden nicht
ausreichend beseitigt,
schwacher Luftstrom.
Fettfilter verschmutzt. Reinigen Sie den Fettfilter und/oder er-
neuern Sie den Aktivkohlefilter (ab Seite
DE-16).
Abluftbetrieb:
Schlechte Leistung.
Die Dunstabzugshaube hat
nicht genügend Zuluft.
Die Dunstabzugshaube hat eine sehr
große Abluftmenge. Sorgen Sie des-
halb für ausreichende Zuluft, z. B. durch
nicht verschließbare Öffnungen in Tü-
ren, Fenstern, Zuluftmauerkästen.
Sicherheitshinweise ab Seite DE-4 be-
achten.
Der Abluftschlauch ist ge-
knickt oder zu lang.
Prüfen Sie, ob der Abluftschlauch ge-
knickt oder zu lang ist.

Unser Service Seite DE-19
Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:
Gerätebezeichnung Modell Bestellnummer
Kamin-Dunstabzugshaube SY-3503C-P1-C81-L22-600 15531522
Unser Service
Allgemeiner Service
Wenden Sie sich mit Fragen, Reklamationen, Reparaturaufträgen und Zubehör-Bestellung bitte
an die Produktberatung Ihres Versandhauses
Ersatzteile
Kunden in Deutschland
Wenden Sie sich bitte an die Firma
Hermes Fulfilment GmbH:
Tel. [phone]
Montag – Donnerstag 8 – 15 Uhr,
Freitag 8 – 14 Uhr
E-Mail: [e-mail]
Kunden in Österreich
Wenden Sie sich bitte an das Kundencenter oder die Produktberatung Ihres Versandhauses.
Bitte beachten Sie:
Sie sind für den einwandfreien Zustand des Geräts und die fachgerechte Benutzung im Haushalt
verantwortlich.
Wenn Sie wegen eines Bedienfehlers den Kundendienst rufen, so ist der Besuch auch während
der Gewährleistungs-/Garantiezeit für Sie mit Kosten verbunden.
Durch Nichtbeachtung dieser Gebrauchsanleitung verursachte Schäden können leider nicht an-
erkannt werden.
Aktivkohlefilter bestellen
Der Aktivkohlefilter ist nur für den Umluftbetrieb erforderlich und gehört nicht zum Lieferumfang.
Sie können ihn unter folgender Bestellnummer beziehen: 812120

UmweltschutzSeite DE-20
Umweltschutz
Elektro-Altgeräte
umweltgerecht entsorgen
Elektrogeräte enthalten Schadstoffe
und wertvolle Ressourcen.
Jeder Verbraucher ist deshalb ge-
setzlich verpflichtet, Elektro-Altgeräte
an einer zugelassenen Sammel- oder Rück-
nahmestelle abzugeben. Dadurch werden sie
einer umwelt- und ressourcenschonenden
Verwertung zugeführt.
Sie können Elektro-Altgeräte kostenlos beim
lokalen Wertstoff-/Recyclinghof abgeben.
Für weitere Informationen zu diesem Thema
wenden Sie sich direkt an Ihren Händler.
Aktivkohlefilter entsorgen
Die verbrauchten Aktivkohlefilter können Sie
mit dem Hausmüll entsorgen.
Verpackung
Unsere Verpackungen werden aus
umweltfreundlichen, wiederverwert-
baren Materialien hergestellt:
– Außenverpackung aus Pappe
–Formteileausgeschäumtem, FCKW-frei-
em Polystyrol (PS)
– Folien und Beutel aus Polyäthylen (PE)
– Spannbänder aus Polypropylen (PP)
.
