privileg SY-103E9G-P1-C13-L22-600 User manual

Gebrauchsanleitung
Anleitung/Version:
196375_DE_20211029
Bestell-Nr.: 32574861
Nachdruck, auch
auszugsweise,
nicht gestattet!
SY-103E9G-P1-C13-L22-600
Wand-Kopffreihaube

InhaltsverzeichnisSeite DE-2
Inhaltsverzeichnis
Begriffs- und Symbolerklärung . . . . . . DE-3
Sicherheit . . . . . . . . . . . . . . . . . . . . . . DE-3
Bestimmungsgemäßer Gebrauch . . DE-3
Sicherheitshinweise . . . . . . . . . . . . . DE-4
Bedienung. . . . . . . . . . . . . . . . . . . . . . DE-8
Voraussetzungen . . . . . . . . . . . . . . . DE-8

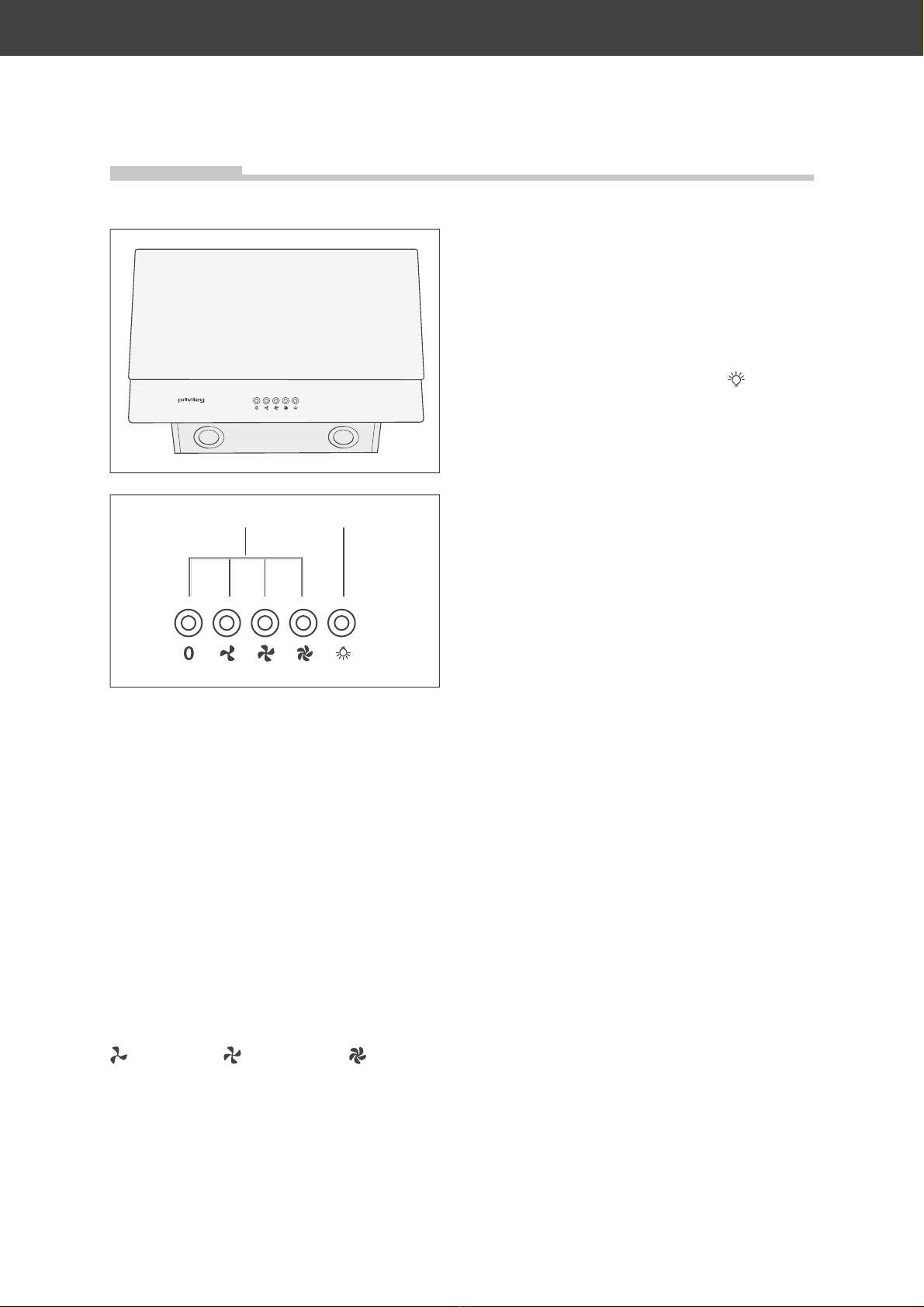

Gebläse . . . . . . . . . . . . . . . . . . . . . . DE-8
Beleuchtung . . . . . . . . . . . . . . . . . . . DE-8
Aktivkohlefilter . . . . . . . . . . . . . . . . . DE-8
Energiespartipps . . . . . . . . . . . . . . . DE-8
Pflege und Wartung . . . . . . . . . . . . . . DE-9
Gehäuse reinigen. . . . . . . . . . . . . . . DE-9

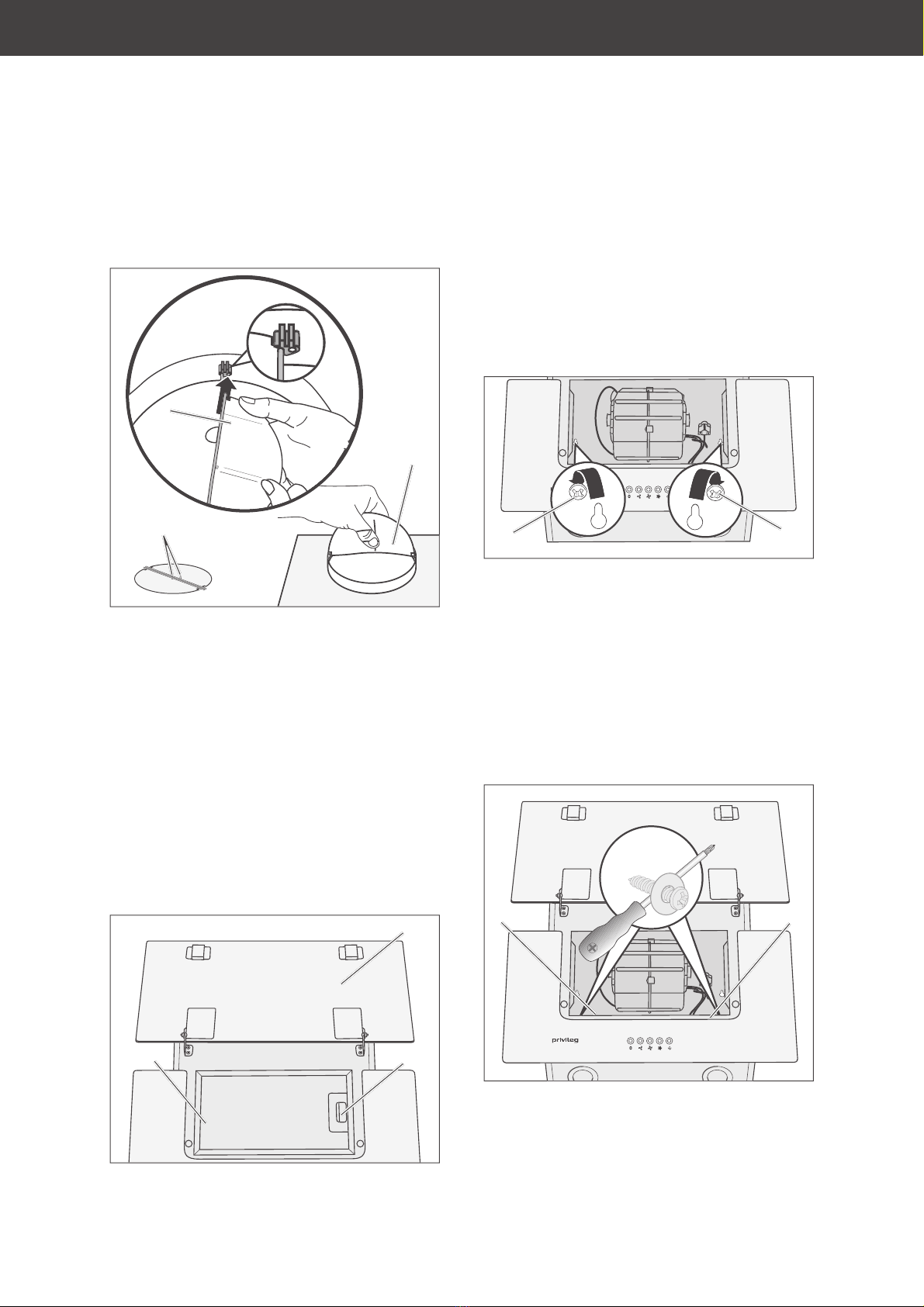

Fettfilter reinigen. . . . . . . . . . . . . . . . DE-9

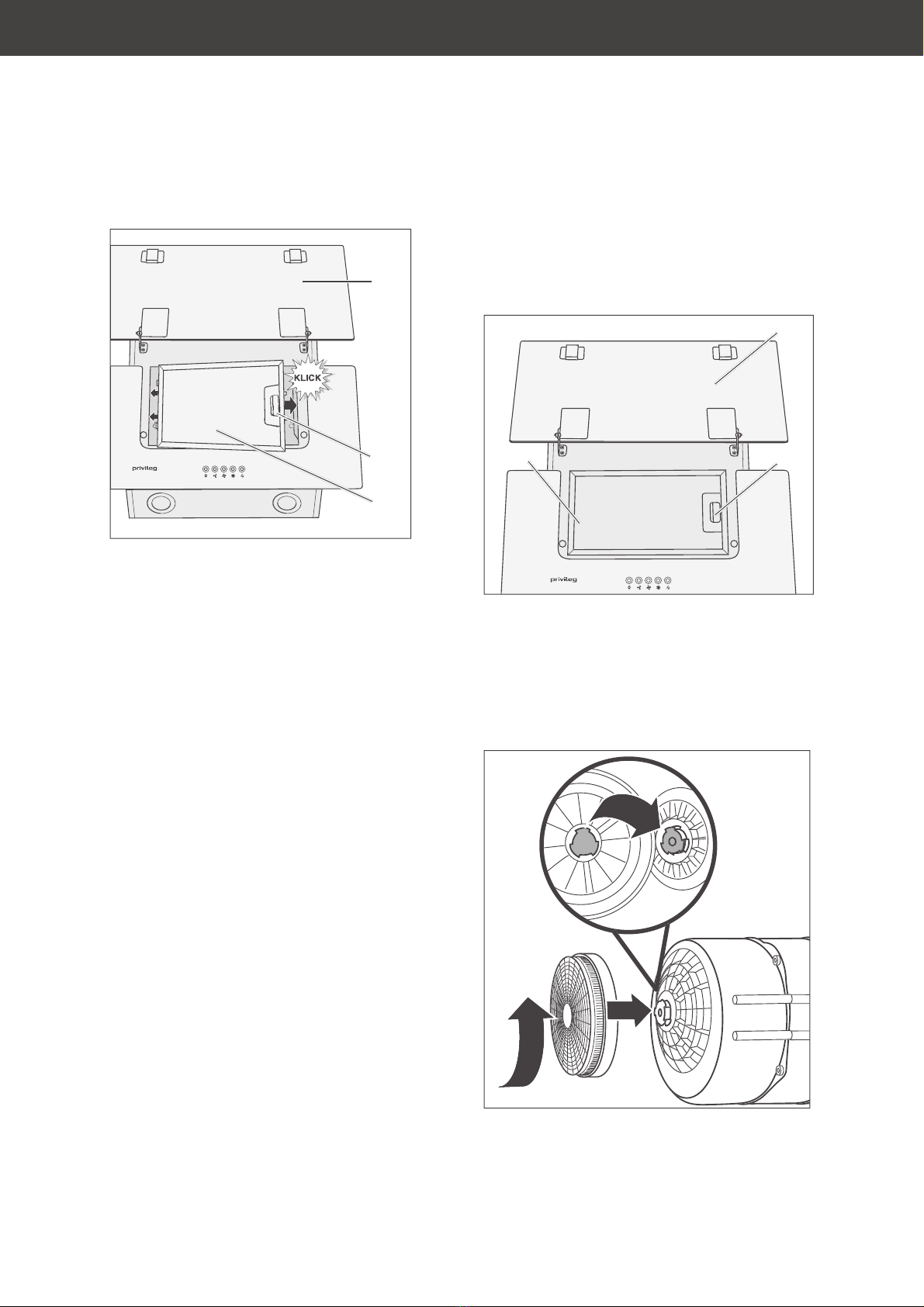

Aktivkohlefilter einsetzen/ersetzen DE-10
Beleuchtung auswechseln . . . . . . . .DE-11
Lieferung . . . . . . . . . . . . . . . . . . . . . . DE-12

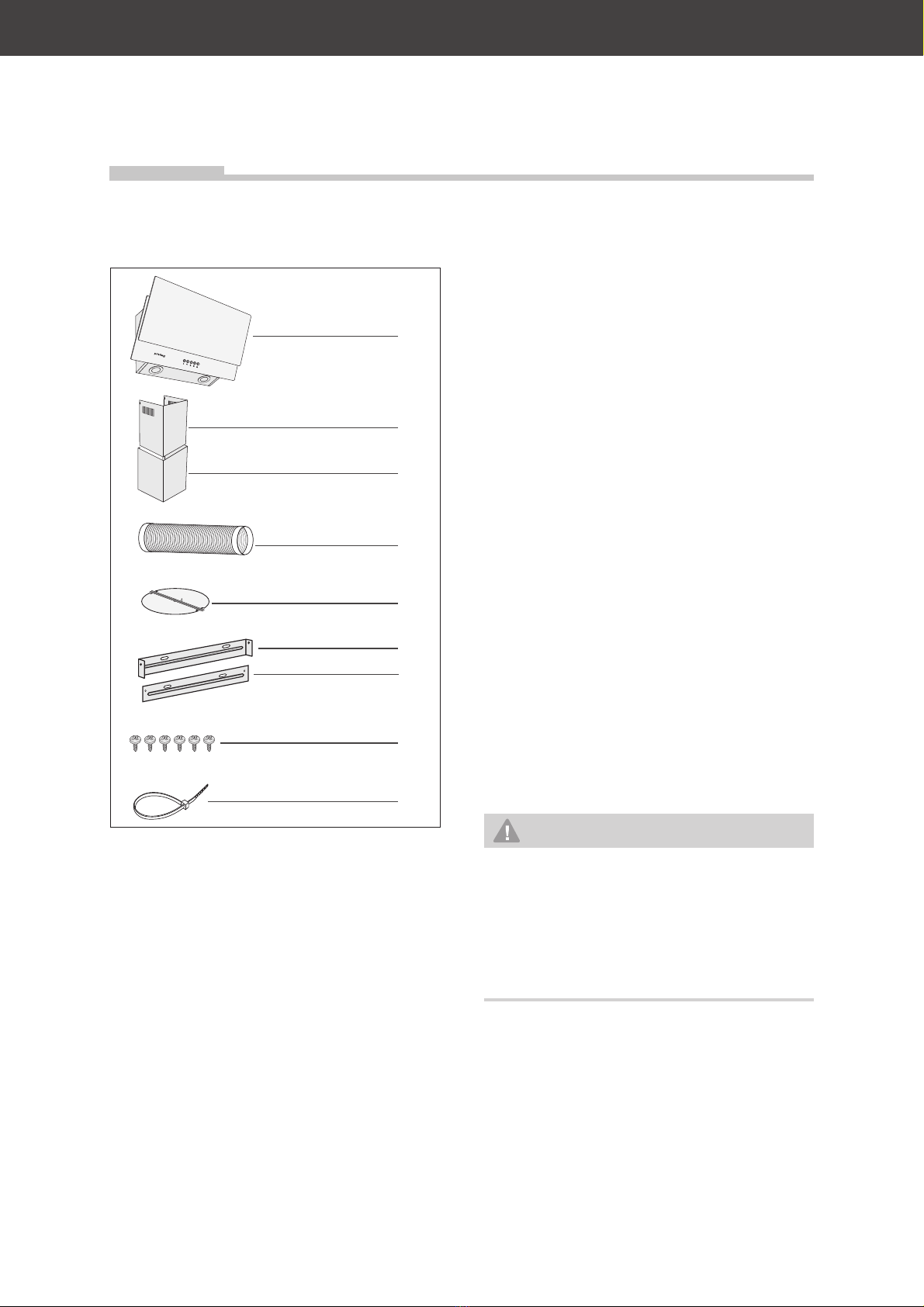

Lieferumfang . . . . . . . . . . . . . . . . . DE-12
Lieferung kontrollieren . . . . . . . . . . DE-12
Umluft- oder Abluftbetrieb? . . . . . . . . DE-13
Umluftbetrieb . . . . . . . . . . . . . . . . . DE-13
Abluftbetrieb . . . . . . . . . . . . . . . . . . DE-13
Vorbereitungen zur Montage . . . . . . DE-14
Für Abluftbetrieb. . . . . . . . . . . . . . . DE-14
Stromanschluss . . . . . . . . . . . . . . . DE-14
Benötigtes Montage-Material . . . . . . DE-15
Teileliste . . . . . . . . . . . . . . . . . . . . . DE-15
Werkzeuge und Hilfsmittel . . . . . . . DE-15
Schrauben . . . . . . . . . . . . . . . . . . . DE-15
Montage . . . . . . . . . . . . . . . . . . . . . . DE-16
Platzbedarf . . . . . . . . . . . . . . . . . . . DE-16
Befestigungsmaße . . . . . . . . . . . . . DE-16
Voraussetzung für die Montage. . . DE-17
Bohrlöcher setzen . . . . . . . . . . . . . DE-17
Dunstabzugshaube anbringen. . . . DE-18
Abluftschlauch anbringen . . . . . . . DE-19
Kaminblende montieren. . . . . . . . . DE-19
Letzte Schritte . . . . . . . . . . . . . . . . DE-21
Fehlersuchtabelle . . . . . . . . . . . . . . . DE-22
Service . . . . . . . . . . . . . . . . . . . . . . . DE-23
Allgemeiner Service . . . . . . . . . . . . DE-23
Ersatzteile. . . . . . . . . . . . . . . . . . . . DE-23
Entsorgung und Abfallvermeidung . . DE-24
Unser Beitrag zum Schutz der
Ozonschicht . . . . . . . . . . . . . . . . . . DE-24
Abfallvermeidung . . . . . . . . . . . . . DE-24
Elektro-Altgeräte umweltgerecht
entsorgen . . . . . . . . . . . . . . . . . . . . DE-24
Aktivkohlefilter entsorgen. . . . . . . . DE-24
Produktdatenblatt gemäß
VO (EU) Nr. 65/2014. . . . . . . . . . . . . DE-25
Produktinformation gemäß
VO (EU) Nr. 66/2014. . . . . . . . . . . . . DE-26
Technische Daten . . . . . . . . . . . . . . . DE-27
Bevor Sie das Gerät benut-
zen, lesen Sie bitte zuerst
die Sicherheitshinweise und
die Gebrauchsanleitung aufmerksam
durch. Nur so können Sie alle Funkti-
onen sicher und zuverlässig nutzen.
Beachten Sie unbedingt auch die nationa-
len Vorschriften in Ihrem Land, die zusätz-
lich zu den in dieser Anleitung genannten
Vorschriften gültig sind.
Bewahren Sie alle Sicherheitshinweise
und Anweisungen für die Zukunft auf.
Geben Sie alle Sicherheitshinweise und
Anweisungen an den nachfolgenden Ver-
wender des Produkts weiter.

Begriffs- und Symbolerklärung Seite DE-3
Begriffs- und Symbolerklärung
Folgende Begriffe und Symbole finden Sie in
dieser Gebrauchsanleitung.
WARNUNG
Dieser Signalbegriff bezeichnet eine Gefähr-
dung mit einem mittleren Risikograd, die, wenn
sie nicht vermieden wird, den Tod oder eine
schwere Verletzung zur Folge haben kann.
VORSICHT
Dieser Signalbegriff bezeichnet eine Gefähr-
dung mit einem niedrigen Risikograd, die,
wenn sie nicht vermieden wird, eine geringfü-
gige oder mäßige Verletzung zur Folge haben
kann.
HINWEIS
Dieser Signalbegriff warnt vor möglichen
Sachschäden.
Dieses Symbol verweist auf
nützliche Zusatzinformationen.
Heiße Oberfläche
Schutzklasse 1
Zerbrochene Schutzabdeckung
sofort ersetzen
Sicherheit
Bestimmungsgemäßer
Gebrauch
Das Gerät ist zum Absaugen von Koch- und
Bratdünsten über einer Kochstelle im privaten
Haushalt bestimmt.
Das Gerät ist nicht für den gewerblichen Ein-
satz ausgelegt.
Es ist nicht geeignet zum Betrieb im Außenbe-
reich oder an nicht-stationären Aufstellungs-
orten (z. B. Schiffe).
Personen, die aufgrund ihrer physischen, sen-
sorischen oder geistigen Fähigkeiten oder Un-
kenntnis nicht in der Lage sind, das Gerät si-
cher zu bedienen, müssen bei der Benutzung
beaufsichtigt werden.
Nehmen Sie keine technischen Veränderun-
gen am Gerät vor.
Verwenden Sie das Gerät ausschließlich wie
in dieser Gebrauchsanleitung beschrieben.
Jede andere Verwendung gilt als nicht be-
stimmungsgemäß und kann zu Sachschäden
oder sogar zu Personenschäden führen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch nicht bestimmungsgemä-
ßen Gebrauch entstanden sind.

SicherheitSeite DE-4
Sicherheitshinweise
In diesem Kapitel finden Sie allgemeine Si-
cherheitshinweise, die Sie zu Ihrem eigenen
Schutz und zum Schutz Dritter stets beachten
müssen. Beachten Sie auch die Warnhinwei-
se in den einzelnen Kapiteln zu Bedienung,
Aufbau etc.
Risiken für bestimmte
Personengruppen
WARNUNG
Erstickungsgefahr!
■Kinder nicht mit der Verpackungsfolie
spielen lassen. Diese können sich dar-
in verfangen oder daran ersticken.
■Kinder daran hindern, Kleinteile vom
Gerät abzuziehen oder aus dem Zu-
behörbeutel zu nehmen und in den
Mund zu stecken.
VORSICHT
Gefahren für Kinder und Personen mit
eingeschränkten physischen, sensori-
schen oder geistigen Fähigkeiten!
■Dieses Gerät kann von Kindern ab
8Jahren und darüber sowie von Per-
sonen mit verringerten physischen,
sensorischen oder mentalen Fähig-
keiten oder Mangel an Erfahrung und
Wissen benutzt werden, wenn sie be-
aufsichtigt oder bezüglich des siche-
ren Gebrauchs unterwiesen wurden
und die daraus resultierenden Gefah-
ren verstanden haben.
■Reinigung und Wartung dürfen nicht
von Kindern ohne Beaufsichtigung
durchgeführt werden.
■Kinder dürfen nicht mit dem Gerät
spielen und keinen Zugriff auf das
Gerät haben, wenn sie unbeaufsich-
tigt sind.
Risiken im Umgang mit
elektrischen Haushaltsgeräten
WARNUNG
Stromschlaggefahr!
Das Berühren spannungsführender Tei-
le kann zu schweren Verletzungen oder
zum Tod führen.
■Gerät nur in Innenräumen verwen-
den. Nicht in Feuchträumen oder im
Regen betreiben.
■Gerät nicht in Betrieb nehmen oder
weiter betreiben, wenn es
–sichtbare Schäden aufweist, z. B.
die Anschlussleitung defekt ist;
–Rauch entwickelt oder verbrannt
riecht;
–ungewohnte Geräusche erzeugt.
In einem solchen Fall Netzstecker aus
der Steckdose ziehen und unseren
Service kontaktieren (siehe Kapitel
„Service“).
■Das Gerät entspricht der Schutzklas-
se 1 und darf nur an eine Steckdo-
se mit ordnungsgemäß installiertem
Schutzleiter angeschlossen werden.
Achten Sie beim Anschließen darauf,
dass die richtige Spannung anliegt.
Nähere Informationen hierzu finden
Sie auf dem Typenschild.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugänglich ist, muss
eine allpolige Trennvorrichtung gemäß
Überspannungskategorie III in der
Hausinstallation mit mindestens 3 mm
Kontaktabstand vorgeschaltet sein; zie-
hen Sie gegebenenfalls eine Fachkraft
zurate (siehe Kapitel „Service“).
■Das Gerät darf erst nach Abschluss
sämtlicher Installations- und Monta-
gearbeiten an das elektrische Netz
angeschlossen werden.

Sicherheit Seite DE-5
■Niemals das Gehäuse öffnen.
■Netzkabel / Netzstecker
–Netzkabel so verlegen, dass es nicht
zur Stolperfalle wird.
–Netzkabel nicht knicken oder klem-
men und nicht über scharfe Kanten
legen.
–Netzkabel nicht verlängern oder
verändern.
–Netzstecker und -kabel von offenem
Feuer und heißen Flächen fernhal-
ten.
–Netzstecker nie am Netzkabel aus
der Steckdose ziehen, immer den
Netzstecker selbst anfassen.
–Netzstecker niemals mit feuchten
Händen anfassen.
–Netzstecker und Netzkabel nie in
Wasser oder andere Flüssigkeiten
tauchen.
■Wenn die Netzanschlussleitung des
Geräts beschädigt ist, muss sie durch
den Hersteller oder seinen Kunden-
dienst oder eine qualifizierte Fach-
kraft ersetzt werden, um Gefährdun-
gen zu vermeiden.
■Eingriffe und Reparaturen am Ge-
rät dürfen ausschließlich autorisierte
Fachkräfte vornehmen, so wie unser
Service.
■Eigenständige Reparaturen an dem
Gerät können Sach- und Personen-
schäden verursachen, und die Haf-
tungs- und Garantieansprüche verfal-
len. Niemals versuchen, das defekte
– oder vermeintlich defekte – Gerät
selbst zu reparieren.
■In diesem Gerät befinden sich elektri-
sche und mechanische Teile, die zum
Schutz gegen Gefahrenquellen uner-
lässlich sind. Bei Reparaturen dürfen
ausschließlich Teile verwendet wer-
den, die den ursprünglichen Geräte-
daten entsprechen.
■Im Fehlerfall und vor umfangreichen
Reinigungsarbeiten den Netzstecker
aus der Steckdose ziehen bzw. die Si-
cherung ausschalten/herausdrehen.
■Keine Gegenstände in oder durch die
Gehäuseöffnungen stecken und si-
cherstellen, dass auch Kinder keine
Gegenstände hineinstecken können.
■Gerät niemals mit einem Hochdruck-
oder Dampfreiniger reinigen.
■Gerät regelmäßig auf Schäden prü-
fen.
VORSICHT!
Brandgefahr!
Unsachgemäßer Umgang mit dem Ge-
rät kann zu einem Brand führen.
■Gerät nur an eine ordnungsgemäß
installierte Schutzkontakt-Steckdose
anschließen. Der Anschluss an eine
Steckdosenleiste oder eine Mehrfach-
steckdose ist unzulässig.
■Das Gerät ist nicht für den Betrieb
mit einer externen Zeitschaltuhr oder
einem externen Fernwirksystem be-
stimmt.
Verletzungsgefahr!
■Sicherstellen, dass das Gerät ord-
nungsgemäß befestigt ist. Die Ver-
wendung von Klebstoffen und Klebe-
mitteln zur Befestigung ist nicht
zulässig.

SicherheitSeite DE-6
Risiken im Umgang mit
Dunstabzugshauben
WARNUNG
Stromschlaggefahr!
■Gerät genau gemäß dieser Ge-
brauchsanleitung montieren und ins-
tallieren. Dies gilt auch für die Befes-
tigung der Schrauben.
■Vor dem Bohren der Löcher für die
Wandbefestigung sicherstellen, dass
keine in der Wand verlegten Leitun-
gen (Strom, Gas, Wasser etc.) beschä-
digt werden (mit einem Leitungssuch-
gerät überprüfen).
■Ein Fehler bei der Anbringung von
Montageschrauben oder Befesti-
gungseinrichtungen entgegen dieser
Anweisung kann eine elektrische Ge-
fährdung hervorrufen.
■Sollte eine Glasabdeckung zerbro-
chen sein, darf die Dunstabzugshau-
be nicht verwendet werden, bis die
Glasabdeckung ersetzt worden ist.
Setzen Sie sich in diesem Fall mit un-
serem Service in Verbindung (siehe
Seite DE-22).
VORSICHT
Verletzungsgefahr!
■Bei der Montage beachten, dass eini-
ge Teile scharfe Kanten aufweisen.
■Zur Montage eine stabile Stehleiter
benutzen.
■Nur Montagematerial verwenden,
das für die Beschaffenheit der Decken
und Wände geeignet ist. Im Zweifels-
fall einen Fachmann befragen.
Verbrennungsgefahr!
■Berührbare Teile können heiß werden,
wenn sie mit Kochgeräten benutzt
werden.
Brandgefahr!
■Der Abstand zwischen der Oberflä-
che der Kochstelle und der Unterkan-
te der Abzugshaube muss bei Gasher-
den mindestens 65cm betragen.
■Bei Gaskochmulden unbedingt die
Gebrauchsanleitung der Kochmulde
beachten! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
■Unter der Dunstabzugshaube nicht
flambieren!
■Frittiert werden darf unter der Dunst-
abzugshaube nur unter ständiger Be-
obachtung.
■Dunstabzugshaube sauber halten.
Fettablagerungen können sich bei
starker Hitzeeinwirkung entzünden.
■Dunstabzugshaube nach den Anga-
ben der Anweisung reinigen!

Sicherheit Seite DE-7
Risiken bei Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
Dem Raum, in dem eine Dunstabzugs-
haube im Abluftbetrieb arbeitet, wird
durch das Gebläse Luft entzogen und
nach außen transportiert. Wenn in die-
sem Raum gleichzeitig raumluftabhän-
gige Feuerstätten wie Gas- oder andere
Brennstoffheizungen in Betrieb sind,
kann diesen der für die Verbrennung not-
wendige Sauerstoff entzogen werden.
Dies kann dazu führen, dass die Flamme
erlischt und Gas austritt bzw. die Abgase
in den Raum gesogen werden.
■Ein gefahrloser Betrieb ist möglich,
wenn z.B. durch nicht verschließbare
Öffnungen in Türen, Fenstern oder Zu-
luftmauerkästen die Verbrennungs-
luft nachströmen kann, und wenn im
Aufstellungsraum ein Unterdruck von
höchstens 0,04mbar erreicht wird.
Dadurch wird ein Rücksaugen der Ab-
gase vermieden.
■Bei einer Beurteilung der erforderli-
chen Maßnahmen muss immer der
gesamte Lüftungsverband der Woh-
nung beachtet werden. Ziehen Sie
den zuständigen Schornsteinfeger-
meister zu Rate.
■Dunstabzugshaube niemals an einen
Belüftungsschacht bzw. Raum- oder
Abgaskamin anschließen! Die abge-
führte Luft darf nicht in einen Kanal
geführt werden, in dem Warmluft zir-
kuliert. Die abgesaugte Luft darf nur
durch einen separaten, ausschließlich
für die Dunstabzugshaube vorgese-
henen Luftkanal nach außen geführt
werden.
HINWEIS
Gefahr von Sachschäden!
■Zum Abluftbetrieb ist ein Wand- bzw.
Deckendurchbruch mit einem Durch-
messer von mindestens 15,5 cm er-
forderlich.
■Wir empfehlen Ihnen, diesen Durch-
bruch (Kernbohrung) von einem Fach-
betrieb (Elektroinstallation) vorneh-
men zu lassen.
■Wird der Abluftschlauch durch
eine Außenwand geführt, muss der
Luftaustritt von außen mit einer Ab-
deckung mit selbstöffnenden Schlit-
zen (nicht im Lieferumfang enthal-
ten) versehen werden. Beauftragen
Sie damit den Fachbetrieb, der den
Wanddurchbruch vornimmt.
■Bedenken Sie: Je kürzer das Abzugs-
rohr ist und je weniger Krümmungen
es hat, desto größer ist die Wirkung
der Abzugshaube.
■Von Bundesland zu Bundesland gel-
ten unterschiedliche behördliche
Vorschriften im Umgang mit der Ab-
leitung der Abluft. Fragen Sie Ihren
Bezirksschornsteinfeger um Rat.

BedienungSeite DE-8
Bedienung
(20) (21)
Voraussetzungen
– Sie haben das Kapitel (siehe „Sicherheit“
auf Seite DE-3) gelesen.
– Die Dunstabzugshaube ist montiert, wie im
Kapitel „Aktivkohlefilter einsetzen/ersetzen“
auf Seite DE-10 beschrieben.
Gebläse
Das Gebläse bedienen Sie über die vier Tas-
ten (20).
Das Gebläse verfügt über die drei Stufen
langsam, mittel und schnell.
Um die gewünschte Gebläsestufe einzustel-
len, drücken Sie die entsprechende Taste.
• Um das Gebläse auszuschalten, drücken
Sie die Taste 0.
Beleuchtung
Die Dunstabzugshaube ist mit zwei LED-Lam-
pen ausgestattet. Die Beleuchtung kann un-
abhängig vom Gebläsebetrieb ein- und aus-
geschaltet werden.
• Um die Beleuchtung ein- oder auszuschal-
ten, drücken Sie die Taste (21) .
Aktivkohlefilter
• Betreiben Sie das Gerät im Umluftbetrieb
nur mit eingesetztem Aktivkohlefilter.
• Bei etwaiger Geruchsbelästigung der
Nachbarn kann das Einsetzen der Aktiv-
kohlefilter auch beim Abluftbetrieb emp-
fehlenswert sein.
• Die Bezugsquelle entnehmen Sie bitte dem
Kapitel „Service“ auf Seite DE-23.
• Zum Einsetzen (siehe „Aktivkohlefilter ein-
setzen/ersetzen“ auf Seite DE-10).
Energiespartipps
– Lassen Sie das Gebläse nur gezielt laufen,
da sonst unnötig Energie verbraucht wird.
– Lassen Sie das Gebläse laufen, solange
Küchendünste oder Dampf entstehen.
– Verzichten Sie bei kurzer Kochzeit oder
beim Erwärmen geruchsloser bzw. -ar-
mer Speisen auf das Gebläse.
– Achten Sie auf ausreichende Zuluft, denn
sonst kann die Dunstabzugshaube nicht
optimal arbeiten. Öffnen Sie ggf. das Fens-
ter oder die Küchentür etwas.
– Reinigen Sie Fettfilter (15) in regelmäßigen
Abständen.

Pflege und Wartung Seite DE-9
Pflege und Wartung
WARNUNG
Verletzungsgefahr!
■Vor dem Reinigen der Dunstabzugs-
haube oder dem Filterwechsel Netz-
stecker ziehen. Sollte der Netzstecker
schwer zugängig sein, entsprechende
Sicherung ausschalten bzw. heraus-
drehen.
VORSICHT
Brandgefahr!
Unsachgemäßer Umgang mit dem Gerät
oder mangelhafte Wartung kann dazu
führen, dass Fettrückstände sich entzün-
den.
■Fettrückstände an der Dunstabzugs-
haube oder in den Fettfiltern können
sich bei großer Hitzeeinwirkung ent-
zünden. Oberflächen der Dunstab-
zugshaube und die Fettfilter deshalb
regelmäßig reinigen.
Gehäuse reinigen
HINWEIS
Gefahr von Sachschäden!
■Verwenden Sie keine scharfen Gegen-
stände oder Scheuerpulver, da diese
die Oberflächen zerkratzen können.
Wir empfehlen, die Oberflächen der Dunstab-
zugshaube nach jeder Benutzung zu reinigen.
• Wischen Sie die Oberflächen mit einem
weichen feuchten Tuch und etwas Ge-
schirrspülmittel ab.
• Reinigen Sie Glasoberflächen mit han-
delsüblichem Glasreiniger.
Fettfilter reinigen
HINWEIS
Gefahr von Sachschäden!
■Fettfilter vorsichtig behandeln, damit
das feine Geflecht nicht verbiegt oder
knickt.
■Fettfilter nach der Reinigung erst wie-
der einsetzen, wenn er völlig getrock-
net ist.
Reinigen Sie den Fettfilter einmal im Monat –
bei Bedarf häufiger – im Geschirrspüler (bis
60 °C) oder in warmer Spülmittellauge.
1. Ziehen Sie den Netzstecker oder schalten
Sie den Strom an der entsprechenden Si-
cherung ab.
(13)
(14)
(15)
2. Klappen Sie die Abdeckung (13) nach
oben.
3. Lösen Sie die Verriegelung (14) des Fettfil-
ters (15) und entnehmen Sie den Fettfilter
vorsichtig.
4. Waschen Sie den Fettfilter (15) in der
Spülmaschine oder im Spülbecken wie
normales Geschirr aus.

Pflege und WartungSeite DE-10
(15)
(14)
(13)
5. Setzen Sie den Fettfilter (15) mit den Zap-
fen in die Aussparungen.
6. Schieben Sie die Verriegelung (14) zur
Seite; klappen Sie den Fettfilter (15) zu
und lassen Sie die Verriegelung wieder
los.
7. Klappen Sie die Abdeckung (13) wieder
nach unten und lassen Sie sie einrasten.
Die Dunstabzugshaube ist jetzt an der
Wand montiert.
8. Stellen Sie die Stromversorgung wieder
her.
Aktivkohlefilter einsetzen/
ersetzen
Die Aktivkohlefilter werden im Umluftbetrieb
benötigt. Sie dienen der Geruchsbeseiti-
gung. Sie müssen erneuert werden, wenn die
beim Kochen entstehenden Gerüche nicht
mehr ausreichend gefiltert werden.
Bei häufigem Gebrauch sollten Sie die Filter
regelmäßig erneuern. Mindestens alle 6 Mo-
nate überprüfen
Die Bezugsquelle entnehmen Sie bitte dem
Kapitel „Service“ auf Seite DE-23.
1. Ziehen Sie den Netzstecker oder schalten
Sie den Strom an der entsprechenden Si-
cherung ab.
(13)
(14)
(15)
2. Klappen Sie die Abdeckung (13) nach
oben.
3. Lösen Sie die Verriegelung (14) des Fettfil-
ters (15) und entnehmen Sie den Fettfilter
vorsichtig.
4. Nur beim Ersetzen:
Die beiden Kohlefilter(16) befinden sich
rechts und links des Motors(17).
Lösen Sie beide Kohlefilter und nehmen
Sie sie heraus.

Pflege und Wartung Seite DE-11
5. Setzen Sie die neuen Kohlefilter rechts
und links auf den Motor und drehen Sie
sie gegen den Uhrzeigersinn fest. Dabei
die Verriegelung einrasten lassen.
(15)
(14)
(13)
6. Setzen Sie den Fettfilter (15) mit den
Zapfen in die Aussparungen.
7. Schieben Sie die Verriegelung (14) zur
Seite; klappen Sie den Fettfilter (15) zu
und lassen Sie die Verriegelung wieder
los.
8. Klappen Sie die Abdeckung (13) wieder
nach unten und lassen Sie sie einrasten.
Die Dunstabzugshaube ist jetzt an der
Wand montiert.
9. Stellen Sie die Stromversorgung wieder
her.
10. Entsorgen Sie die verbrauchten Kohlefil-
ter im Hausmüll.
Beleuchtung auswechseln
WARNUNG
Verletzungsgefahr!
Das Berühren von unter Spannung ste-
henden Teilen kann zu schweren Verlet-
zungen oder zum Tod führen.
■Sollte eine der LEDs nicht mehr funk-
tionieren, darf sie nur von einem au-
torisierten Servicetechniker ausge-
wechselt werden.
Die Lichtquelle ist austauschbar und darf
nur durch eine autorisierte Fachkraft ausge-
tauscht werden!
Hinweis für den Servicetechniker:
Diese Dunstabzugshaube benötigt
eine LED mit dem ILCOS D-Code
DBR-2/65-H-64 110–240 V~, 2W.

LieferungSeite DE-12
Lieferung
Lieferumfang
(1)
(3)
(2)
(4)
(5)
(6)
(7)
(8)
(9)
(1) Dunstabzugshaube
(2) oberer Teil der Kaminblende
(3) unterer Teil der Kaminblende
(4) Abluftbetrieb: Abluftschlauch
(5) Abluftbetrieb: Rückschlagklappe
(6) Wandhalterung für obere Kaminblende
(7) Halteblech für untere Kaminblende
(8) 6 Blechschrauben 4,0 × 8 mm
(9) Kabelbinder
Nicht zum Lieferumfang gehören
– diezurWandmontagebenötigten Schrauben
und Dübel, da deren Art und Abmessungen
von der Wandbeschaffenheit abhängig sind.
Bitte lassen Sie sich hierzu im Fachhandel
beraten (siehe „Benötigtes Montage-Mate-
rial“ auf Seite DE-15).
– ein Aktivkohlefilter. Dieser wird nur
für den Umluftbetrieb benötigt.
Zubehör-Bestellung siehe „Service“ auf
Seite DE-23.
Lieferung kontrollieren
1. Packen Sie das Gerät aus.
2. Belassen Sie die blauen Schutzfolien
auf den Metallflächen.
3. Entfernen Sie alle Verpackungsteile,
Kunststoffprofile, Klebestreifen und
Schaumpolster.
4. Prüfen Sie, ob die Lieferung vollständig ist.
5. Kontrollieren Sie, ob das Gerät Transport-
schäden aufweist.
6. Sollte die Lieferung unvollständig sein
oder das Gerät einen Transportschaden
aufweisen, nehmen Sie bitte Kontakt mit
unserem Service auf (siehe Seite DE-23).
WARNUNG!
Stromschlaggefahr!
Das Berühren spannungsführender Tei-
le kann zu schweren Verletzungen oder
zum Tod führen.
■Nie ein beschädigtes Gerät in Betrieb
nehmen.

Umluft- oder Abluftbetrieb? Seite DE-13
Umluft- oder Abluftbetrieb?
Umluftbetrieb
Beim Umluftbetrieb werden die Küchendünste
angesaugt und nach der Reinigung durch die
oberen Luftaustrittsöffnungen der Raumluft
wieder zugeführt.
Die Reinigung erfolgt durch den Fettfilter und
zusätzlich durch einen Aktivkohlefilter (Ge-
ruchsfilter mit Aktivkohle; nicht im Lieferum-
fang enthalten, Bezugsquelle (siehe „Service“
auf Seite DE-23).
– Vorteil: Einfache Montage
– Nachteil: Mit zunehmender Verschmutzung
des Aktivkohlefilters lassen Reinigungs-
und Ansaugwirkung nach. Der Aktivkoh-
lefilter muss je nach Benutzung erneuert
werden; mindestens etwa alle sechs Mo-
nate überprüfen.
Abluftbetrieb
Beim Abluftbetrieb werden die Küchendünste
angesaugt, über den Fettfilter gereinigt und
über den Abluftschlauch ins Freie geleitet.
– Vorteil: Kohlefilter nicht erforderlich, Ge-
ruchsbelästigung stets sehr gering
–Nachteile:
– Wanddurchbruch mit passendem
Schlauchanschluss erforderlich.
– Der Betrieb von offenen Feuerstellen
im gleichen Raum ist nur eingeschränkt
möglich. Erkundigen Sie sich vor der
Montage bei Ihrem Bezirksschornstein-
feger nach örtlichen Vorschriften.
Als Mieter der Wohnung benötigen
Sie zum Einbau die Genehmigung des
Hauseigentümers.
Die Grafiken zeigen an einem Beispiel, wohin die angesaugten Dämpfe geleitet werden. Sie zeigen nicht das
hier beschriebene Gerät.

Vorbereitungen zur MontageSeite DE-14
Stromanschluss
WARNUNG
Stromschlaggefahr!
■Der Netzstecker muss möglichst wäh-
rend des Betriebs zugänglich sein,
d.h., auch nach Montage der Dunst-
abzugshaube muss der Stecker er-
reichbar sein.
■Falls der Netzstecker nach dem Ein-
bau nicht mehr zugänglich ist, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschal-
tet sein; hierzu zählen Sicherungen,
LS-Schalter und Schütze.
■Arbeiten an Elektroinstallationen dür-
fen nur von einer autorisierten Fach-
kraft durchgeführt werden. Wird eine
zusätzliche Steckdose benötigt, Elekt-
rofachbetrieb mit der Installation be-
auftragen.
■Der Anschluss an eine Steckdosen-
leiste, eine Mehrfachsteckdose, eine
Zeitschaltuhr oder ein separates Fern-
wirksystem zur Fernüberwachung und
-steuerung ist unzulässig.
Damit die Dunstabzugshaube später volle
Leistung bringen kann und später kein stören-
des Kabel sichtbar ist, sollten Sie den Strom-
anschluss vor der Montage genau planen: Die
Dunstabzugshaube muss über der Mitte der
Kochstelle angebracht werden
Vorbereitungen zur Montage
Für Abluftbetrieb
WARNUNG
Erstickungs-/Explosionsgefahr!
■Dunstabzugshaube niemals an einen
Belüftungsschachtbzw.Raum- oderAb-
gaskamin anschließen! Die abgeführte
Luft darf nicht in einen Kanal geführt
werden, in dem Warmluft zirkuliert. Die
abgesaugte Luft darf nur durch einen
separaten, nur für die Dunstabzugs-
haube vorgesehenen Luftkanal nach
außen geführt werden.
HINWEIS
Gefahr von Sachschäden!
■Wir empfehlen Ihnen, alle Vorarbeiten
von einem Fachbetrieb vornehmen zu
lassen.
Bevor Sie mit der Montage beginnen können,
müssen folgende Bedingungen erfüllt sein:
– Es existiert ein Wand- bzw. Deckendurch-
bruch von mindestens 15,5 cm Durchmes-
ser.
– Wird der Abluftschlauch durch eine Außen-
wand geführt, muss der Luftaustritt von au-
ßen mit einer Abdeckung mit selbstöffnen-
den Schlitzen versehen werden (nicht im
Lieferumfang enthalten).
Um den späteren Energieverbrauch so gering
wie möglich zu halten, empfehlen wir
– die Abluftkanäle möglichst gradlinig zu verle-
gen und scharf abknickende Winkel zu ver-
meiden(Bögen undKrümmer sindgünstiger).
Jede Biegung erhöht den Energiever-
brauch.
– den Querschnitt des Gebläsestutzens nicht
zu reduzieren. Je größer der Durchmesser
des Abluftrohres und je glatter die Innenflä-
che ist, desto besser ist der Abzug.
– einen Mauerkasten mit Außenwandjalousi-
en zu wählen, die sich beim Betrieb völlig
öffnen.

Benötigtes Montage-Material Seite DE-15
Benötigtes Montage-Material
(1) Dunstabzugshaube
(2) oberer Teil der Kaminblende
(3) unterer Teil der Kaminblende
(4) Abluftbetrieb: Abluftschlauch
(5) Abluftbetrieb: Rückschlagklappe
(6) Wandhalterung für obere Kaminblende
(7) Halteblech für untere Kaminblende
(8) 6 Blechschrauben 4,0 × 8 mm
(9) Kabelbinder
Teileliste Werkzeuge und Hilfsmittel
Sie benötigen:
– Schraubendreher
– Bohrmaschine mit Steinbohrer, passend zu
den Schrauben (10), (11) und (12).
–Maßband/Zollstock
–Wasserwaage
–Bleistift
– Stabile Stehleiter
– Arbeitshandschuhe
Wir empfehlen außerdem, eine weitere Per-
son zur Hilfe hinzuzuziehen.
Schrauben
Die zur Wandmontage benötigten Schrau-
ben und Dübel sind nicht im Lieferumfang
enthalten, da deren Art und Abmessungen
von der Wandbeschaffenheit abhängig sind.
Bitte lassen Sie sich hierzu im Fachhandel
beraten.
(10)
(11)
(12)
Sie benötigen insgesamt
– 2 Rundkopfschrauben (10) zur Befestigung
der Wandhalterung (6) für die obere Ka-
minblende (2)
– 2 Rundkopfschrauben (11) zum Aufhängen
der Dunstabzugshaube, maximal ø 6 mm
– 2 Rundkopfschrauben (12) mit Unterleg-
scheiben zur Sicherung der Dunstabzugs-
haube, maximal ø 6 mm
–6passendeDübel
(1)
(3)
(2)
(4)
(5)
(6)
(7)
(8)
(9)

MontageSeite DE-16
Montage
Platzbedarf
(a)
(b)
(c)
(d)
(e)
Wichtige Einheiten Maße
in cm
(a) Mindest-Abstand zwi-
schen Herd und Unter-
kante der Dunstabzugs-
haube (1):
65 - 75
(b) Höhe der Dunstabzugs-
haube (1): 33
(c)
Höhe der gesamten
Kaminblende, (2) und (3):
34(40) - 58
(d) Höhe des gesamten
Geräts, (1), (2) und (3): 64,5(70,5) - 88,5
(e) Platzbedarf oberhalb
des Herdes: 129,5(135,5)-163,5
Grafik und Tabelle zeigen Ihnen, welche Ab-
stände Sie mindestens einhalten müssen und
welchen Spielraum Sie bei der Montage ha-
ben.
Die Zahlen in Klammer beziehen sich auf
Umluftbetrieb; hierbei müssen die Lüftungs-
schlitze frei bleiben.
Befestigungsmaße
(g)
(f)
(i)
(j)
(h)
Ermittlung Bohrlöcher: Maße
in cm
(f) Höhe der Sicherungsschrauben
(12) für Dunstabzugshaube (1): 11
(g) Höhe
Bestigungsschrauben (11)
für Dunstabzugshaube (1) :
29,6
(h) Abstand der Sicherungsschrau-
ben (12) für Dunstabzugshaube
(1):
30
(i) Abstand der
Bestigungsschrau-
ben (11) für Dunstabzugshaube
(1) :
35
(j) Abstand der
Bestigungsschrau-
ben (10) für die Wandhalterung
(6) der oberen Kaminblende (2):
11

Montage Seite DE-17
Voraussetzung für die Montage
Sie haben das Kapitel (siehe „Sicherheit“ auf
Seite DE-3) gelesen.
Bohrlöcher setzen
WARNUNG
Verletzungsgefahr!
Unsachgemäße Installation des Geräts
kann zu Verletzungen führen.
■Vor dem Bohren von Löchern sicher-
stellen, dass keine in der Wand ver-
legten Leitungen (Strom, Gas, Wasser
etc.) beschädigt werden; mit einem
Leitungssuchgerät überprüfen.
VORSICHT
Brandgefahr!
■Der Abstand zwischen der Oberflä-
che der Kochstelle und der Unterkan-
te der Abzugshaube muss bei Gasher-
den mindestens 65cm betragen.
■Beachten Sie bei Gaskochmulden un-
bedingt die Gebrauchsanleitung der
Kochmulde! Wenn dort ein größerer
Abstand vorgeschrieben ist, muss die-
ser berücksichtigt werden.
1. Um das Gerät exakt über der Mitte des
Herdes platzieren zu können, zeichnen
Sie mit dem Bleistift zunächst eine senk-
rechte Hilfslinie an die Wand.
Verwenden Sie am besten eine Wasser-
waage oder ein Lot von der Zimmerdecke
bis zur Mitte des Herdes.
2. Zeichnen Sie die sechs Bohrlöcher ge-
mäß obigen Schemas auf der Wand an.
Achten Sie auf den Lochabstand.
3. Bohren Sie an den markierten Stellen Lö-
cher mit einem Durchmesser, der zu den
Dübeln passt.
4. Stecken Sie die Dübel in die Bohrlöcher.

MontageSeite DE-18
Dunstabzugshaube anbringen
(5)
(5)
Stifte
1. Setzen Sie die beiden Hälften der Rück-
schlagklappe (5) in die Öffnung oben auf
die Dunstabzugshaube (1).
Achten Sie darauf, dass die Stifte auf den
Klappen außen liegen.
2. Schrauben Sie die beiden Rundkopf-
schrauben (11) zum Aufhängen der Dunst-
abzugshaube in die Dübel.
Zwischen Wand und Schraubenkopf muss
ausreichend Platz bleiben, um die Dunst-
abzugshaube mit den Schlüssellochöff-
nungen aufhängen zu können.
(13)
(14)
(15)
3. Klappen Sie die Abdeckung (13) nach
oben.
4. Lösen Sie die Verriegelung (14) des Fettfil-
ters (15) und entnehmen Sie den Fettfilter
vorsichtig.
(11) (11)
5. Hängen Sie die Dunstabzugshaube an
den Schlüssellochöffnungen vorsichtig an
den beiden Rundkopfschrauben (11) auf.
6. Nehmen Sie die Dunstabzugshaube ge-
gebenenfalls wieder ab, um die Schrau-
ben weiter hinein- oder herauszudrehen,
damit eine gute Verbindung mit der Wand
besteht.
2x
(12) (12)
7. Drehen Sie zwei Rundkopfschrauben (12)
zum Sichern der Dunstabzugshaube in die
vorbereiteten Dübel und schrauben Sie
die Dunstabzugshaube an der Wand fest.

Montage Seite DE-19
(15)
(14)
(13)
8. Setzen Sie den Fettfilter (15) mit den
Zapfen in die Aussparungen.
9. Schieben Sie die Verriegelung (14) zur
Seite; klappen Sie den Fettfilter (15) zu
und lassen Sie die Verriegelung wieder
los.
10. Klappen Sie die Abdeckung (13) wieder
nach unten und lassen Sie sie einrasten.
Die Dunstabzugshaube ist jetzt an der
Wand montiert.
Abluftschlauch anbringen
Der Abluftschlauch (4) muss montiert wer-
den, wenn Sie die Dunstabzugshaube
im Abluftbetrieb nutzen wollen.
(4)
(9)
1. Stecken Sie das Ende des Abluftschlau-
ches (4) mit dem größeren Durchmesser
(153mm) auf den Anschluss mit der Rück-
schlagklappe.
2. Sichern Sie das untere Ende des Ablauf-
schlauchs mit dem Kabelbinder (9).
Kaminblende montieren
(6)
1. Schrauben Sie die Wandhalterung für die
obere Kaminblende (6) mit 2 Rundkopf-
schrauben(10) in die vorbereiteten Dübel.
(2)
(3)
2. Schieben Sie den oberen Teil (2) der Ka-
minblende zur Hälfte in den unteren Teil
(3) der Kaminblende.

MontageSeite DE-20
2
x
(7)
(3)
(8)
3. Positionieren Sie das Halteblech (7) so
an der unteren Kaminblende (3), dass es
von innen an den Abkantungen anliegt.
(Schrauben- und Langlöcher zeigen nach
oben).
4. Drehen Sie zwei Blechschrauben(8) von
außen durch das Halteblech(7) und die
untere Kaminblende(3). Ziehen Sie die
Schrauben nur leicht an.
(18)
5. Setzen Sie beide Teile der Kaminblende
über das Fußprofil (18) auf die Dunstab-
zugshaube.
(8) (8)
6. Schrauben Sie den unteren Teil (3) der
Kaminblende mit 2 Blechschrauben (8) am
Fußprofil fest.
7. Nur bei Abluftbetrieb: Stecken Sie den
Abluftschlauch (4) in den Anschluss des
Wanddurchbruchs (Schlauchende mit 150
mm Durchmesser)
