Probuilder 18199 User manual

Brugsanvisning
Bruksanvisning
Bruksanvisning
Käyttöohje
Instruction manual
Gebrauchsanweisung
DK
NO
SE
FI
GB
DE
Model 18199

2
PLADEVIBRATOR
VIGTIGT!
Pladevibratoren leveres uden påfyldt
motorolie. Påfyld 0,5-0,6 liter motorolie
til havemaskiner (f.eks. SAE-30), inden
pladevibratoren startes!
Olieniveauet skal være mellem minimum
og maksimum.
Ved påfyldning skal olieniveauet jævnligt
tjekkes for at sikre der ikke overfyldes olie.
Introduktion
For at du kan få mest mulig glæde af din
nye pladevibrator, beder vi dig gennemlæse
denne brugsanvisning, før du tager
pladevibratoren i brug. Vi anbefaler dig
desuden at gemme brugsanvisningen, hvis
du senere skulle få brug for at genopfriske
din viden om pladevibratorens funktioner.
Pladevibratoren anvendes til vibrering
af jord, grus eller sand under forskellige
anlægsarbejder, f.eks. iselægning eller
asfaltering.
Tekniske data
Motor: Loncin G200F 4-takts luftkølet
Eekt: 4,1 kW
Slagvolumen 196 cm3
Brændstof: blyfri benzin (95 oktan)
Olie (til motor og vibrator): SAE 10W-30
Plademål: 510×350 mm
Kompressionsdybde: 20 cm
Centrifugaltryk: 12,1 kN
Fremdrift: 0-21 m/min
Vægt: 60 kg
Inklusive transporthjul og gummimåtte
Opfylder Euro 5:
e13*2016/1628*2016/1628SRA1/P*0076*01
Læs brugsanvisningen før brug!
Brug øjenværn!
Brug høreværn!
Brug arbejdshandsker!
Brug sikkerhedshjelm!
Brug støvmaske!
Brug egnet fodtøj!
Sikkerhedssymboler
Brug aldrig pladevibratoren inden
døre.
Klemningsfare! Undgå kontakt
med bevægelige dele!
Fare for forbrænding! Undgå at
berøre dele, som bliver varme
under brug!
Brandfare! Undlad at ryge, og
undgå brug af åben ild.
Hold tilskuere, børn og dyr på
sikker afstand under brug.

3
DK
Lydniveau: 108 dB
Lydtryk, LpA: 105,47 dB(A), KpA: 3 dB(A)
Lydeekt, LWA: 107 dB(A), KWA : 3 dB(A)
Vibration: 4-9 m/s2, K: 1,5 m/s2
Tabellen nedenfor viser, hvor lang tid man
dagligt må udsættes for vibrationer, hvis
vibrationsbelastningen på 2,5 m/2ikke skal
overskrides:
Vibration Maks. eksponering
2,5 m/s28 timer
3,5 m/s24 timer
5 m/s22 timer
7 m/s21 time
10 m/s230 minutter
Særlige sikkerhedsforskrifter
Motoren kører på blyfri benzin. Fyld derfor
aldrig blyholdig benzin, diesel, petroleum
eller lignende i tanken.
Benzin skal opbevares utilgængeligt for børn
i en tydeligt mærket og godkendt beholder.
Aftør eventuelt spildt benzin med en tør klud
efter brændstofpåfyldning.
Rygning og brug af åben ild under
påfyldning af benzin er forbudt.
Påfyld aldrig benzin eller motorolie, mens
motoren kører.
Påfyld ikke for meget benzin eller motorolie,
da det medfører brandfare.
Opbevar brændbare materialer på sikker
afstand af motoren, da udstødningsgasserne
er meget varme og kan antænde
materialerne.
Brug aldrig pladevibratoren inden døre.
Udstødningsgasserne indeholder kulilte
og kulbrinte, der er livsfarligt for både
mennesker og dyr, hvis det indåndes.
Start aldrig motoren, hvis luftlteret ikke er
monteret.
Forsøg aldrig at modicere motoren, så den
kan opnå en højere hastighed, da det kan
medføre personskade og skade på motoren.
Rør aldrig ved motorens dele under eller lige
efter brug, da de bliver meget varme.
Hold hænder og fødder på afstand af de
bevægelige og roterende dele under brug.
Pladevibratoren må ikke bruges på stejle
skråninger, hvor der er risiko for, at den
vælter eller kommer ud af kontrol. Sørg for,
at vibrationerne fra pladevibratoren ikke kan
forårsage jordskred, der kan være til fare for
andre.
Pladevibratoren må ikke køre hen over
elkabler, telefonledninger eller andre
installationer, der kan tage skade af
vibrationerne.
Følg altid samtlige vedligeholdelses-
anvisninger for motoren i afsnittet Rengøring
og vedligehold.
Sørg for, at afbryderen er i positionen OFF, og
at ledningen til tændrøret er frakoblet inden
justering, rengøring eller vedligeholdelse af
pladevibratoren.
Sluk altid motoren, inden pladevibratoren
forlades.
Stå aldrig på pladevibratoren. Vær altid bag
ved pladevibratoren, når den er i brug.
Brug kraftige arbejdshandsker for at
nedsætte vibrationerne i hænderne.
Pladevibratoren er desuden forsynet med
kraftige støddæmpere, der nedsætter
vibrationerne i håndtaget.

4
Pladevibratorens dele
1. Styr
2. Gashåndtag
3. Luftlterdæksel
4. Gasspjæld
5. Choker
6. Benzinhane
7. Starthåndtag
8. Dæksel over rekylstarter
9. Transporthjul
10. Vibrationsplade
11. Vibrator
12. Løftehåndtag
13. Dæksel over kilerem
14. Olieprop
15. Hovedafbryder
16. Løfteramme
17. Benzintank
18. Tankdæksel
19. Lyddæmper
20. Olieaftapningsskrue
4
7
8
5
6
3
1
9
bl
bo
br
2
bm bn
bp
bq
bt
bs
bu
cl

5
DK
Medfølgende løsdele
A. Løfteramme
B1. Øverste styr
B2. Nederste styr
C. Transporthjul
D. Gummimåtte
E1. Monteringsskinne til gummimåtte
E2. Monteringsskinne til gummimåtte
F. Nøgler
G. Fjedre
H. Pose med monteringsdele
Samling
Saml håndtagets to dele (B1, B2), og forbind
dem med edrene (G).
C
G

6
Skru styret fast i beslagene på
pladevibratorens bagende ved hjælp af
en bolt, en skive og en møtrik i hver side.
Møtrikkerne skal vende ind mod midten af
pladevibratoren.
Skru løfterammen (A) fast på
pladevibratorens stel med to bolte, to
ederskiver og to møtrikker.
Skru de foldbare transporthjul (C) fast på
stellet med to bolte.
Husk at folde transporthjulene op mod
håndtaget, inden du bruger pladevibratoren.
Skru gashåndtaget fast på styret som
illustreret. Fastgør gaskablet til styret med
kabelclips.
Hvis du vil vibrere belægningssten eller
iser, skal du montere gummimåtten på
undersiden af vibrationspladen med de
medfølgende bolte.

7
DK
Brug
Åbn benzinhanen (6).
Hvis motoren er kold, skal du skubbe
chokeren (5) til lukket position.
Sæt hovedafbryderen (15) i positionen ON.
Skub gasspjældet (4) cirka 1/3 frem mod den
maksimale indstilling.
Træk i starthåndtaget for at starte motoren.
Åbn gradvist chokeren til helt åben position,
når motoren er startet.
Øg motorhastigheden til maksimum ved
hjælp af gashåndtaget (2).
Pladevibratoren bevæger sig fremad på
grund af vibrationerne. Tag fat i håndtaget
for at styre pladevibratoren.
Kør langsomt og forsigtigt, så
pladevibratoren ikke kommer ud af kontrol.
Sluk for motoren efter brug ved at trække
gashåndtaget til lav indstilling.
Lad motoren køre i tomgang i nogle få
minutter.
Drej hovedafbryderen til positionen OFF, og
luk for benzinhanen.

8
Gode råd om brug
Pladevibratoren egner sig bedst til vibrering/
pakning af asfalt og kornet materiale, f.eks.
grus.
Den må ikke bruges på et fast og
tætkomprimeret underlag som f.eks.
hærdet asfalt, beton eller iser, hvor kraften
fra vibrationerne ikke kan overføres til
underlaget.
Arbejdsområdet skal planeres og udjævnes
inden vibrering, hvis det er muligt.
Hvis underlagets vandindhold er for lavt,
pakkes underlaget ikke tilstrækkeligt. Hvis
det er for højt, efterlader pladevibratoren
vandfyldte huller, der reducerer underlagets
bæreevne. Tørt underlag bør fugtes inden
brug af pladevibratoren. Hvis vandindholdet
er meget højt, går motoren i stå.
Eftersyn og kontrol
Inden hver brug
Kontrollér oliestanden i motoren, og at
motoren ikke lækker olie.
Kontrollér, at alle bolte og møtrikker er
spændt.
Smør alle bevægelige dele efter behov.
Kontrollér, at ingen af pladevibratorens dele
er defekte.
Kontrollér, at betjeningsmekanismerne
fungerer korrekt.
Rengør undersiden af vibrationspladen for at
forhindre opbygning af materialeaejringer.
Periodiske eftersyn efter de første 20
driftstimer og for hver 50 driftstimer:
Udskift motorolien.
Rengør luftlteret.
Kontroller kileremmens stand og spænding.
Kontrollér oliestanden i vibratoren.
Kontroller tændrøret.
Efterse de vibrationsdæmpende
gummimanchetter for slid og defekter.
For hver 200 driftstimer:
Udskift olien i vibratoren.
For hver 300 driftstimer eller årligt:
Udskift kileremmen.
Udskift tændrøret.
Udskift luftlteret.

9
DK
Kontrol af motorolie
Pladevibratoren skal stå på et plant underlag.
Skru oliepinden (14) løs, træk ud, tør den af,
og sæt den i igen uden at skrue den fast.
Træk den ud, og aæs oliestanden, som skal
være mellem markeringerne på oliepinden.
Efterfyld om nødvendigt med ny motorolie,
og skru oliepinden fast.
Skift af motorolie
Det er nemmest at aftappe motorolien, mens
den er varm, da den er tyndere.
Placér en passende opsamlingsbakke ved
siden af pladevibratoren.
Skru oliepinden løs. Skru aftapningsskruen
(20) ud, og lad olien løbe ud i
opsamlingsbakken.
Skru aftapningsskruen fast igen, når al olie er
løbet ud.
Påfyld 0,5-0,6 liter ny SAE 10W-30 motorolie
gennem studsen ved oliepinden, og
kontroller, at oliestanden er mellem
markeringerne på oliepinden.
Rengøring af luftlter
Rengør luftlteret ved at løsne
vingemøtrikken på oversiden af
luftlterdækslet (3), afmontere dækslet
og rengøre skumlterelementet og
papirlterelementet med trykluft eller en
børste.
Hvis lterelementerne ikke kan rengøres
ordentligt, skal de udskiftes.
papir
skum

10
Kontrol af kileremmene
Afmonter skruerne på kileremsdækslet.
Kontroller, at kileremmen kan afbøjes 10-15
mm ved et moderat tryk med tommel- og
pegenger.
Hvis kileremmen er revnet, mørnet eller slidt,
skal den udskiftes.
Hvis kileremmen er for slap eller for stram,
skal den reguleres:
Løsn de 4 skruer, der holder motoren på
plads. De skal kun løsnes en anelse, så
motoren kan bevæge sig.
Løsn de 2 låsemøtrikker. Stram eller løsn
stilleskruerne, indtil remmene har den
ønskede spænding.
10-15 mm
Hvis kileremmen skal udskiftes, skal
kileremmen slækkes helt, så den går
nemmest muligt af remskiverne.
Når kileremmen har den rette spænding, skal
du stramme de 4 skruer, som holder motoren
på plads.
Monter kileremsdækslet igen.

11
DK
Skift af vibratorolie
Vibratorolien skal skiftes for hver 200
driftstimer.
Fjern skruen øverst på vibratoren (11), og vip
pladevibratoren, så olien kan løbe ud i en
egnet beholder.
Stil pladevibratoren vandret, og fyld 100 ml
SAE20W-20 i vibratorhuset.
Fyld ikke for meget olie i vibratorhuset, da
det kan forårsage overophedning.
Sæt skruen i igen, og spænd den forsvarligt.

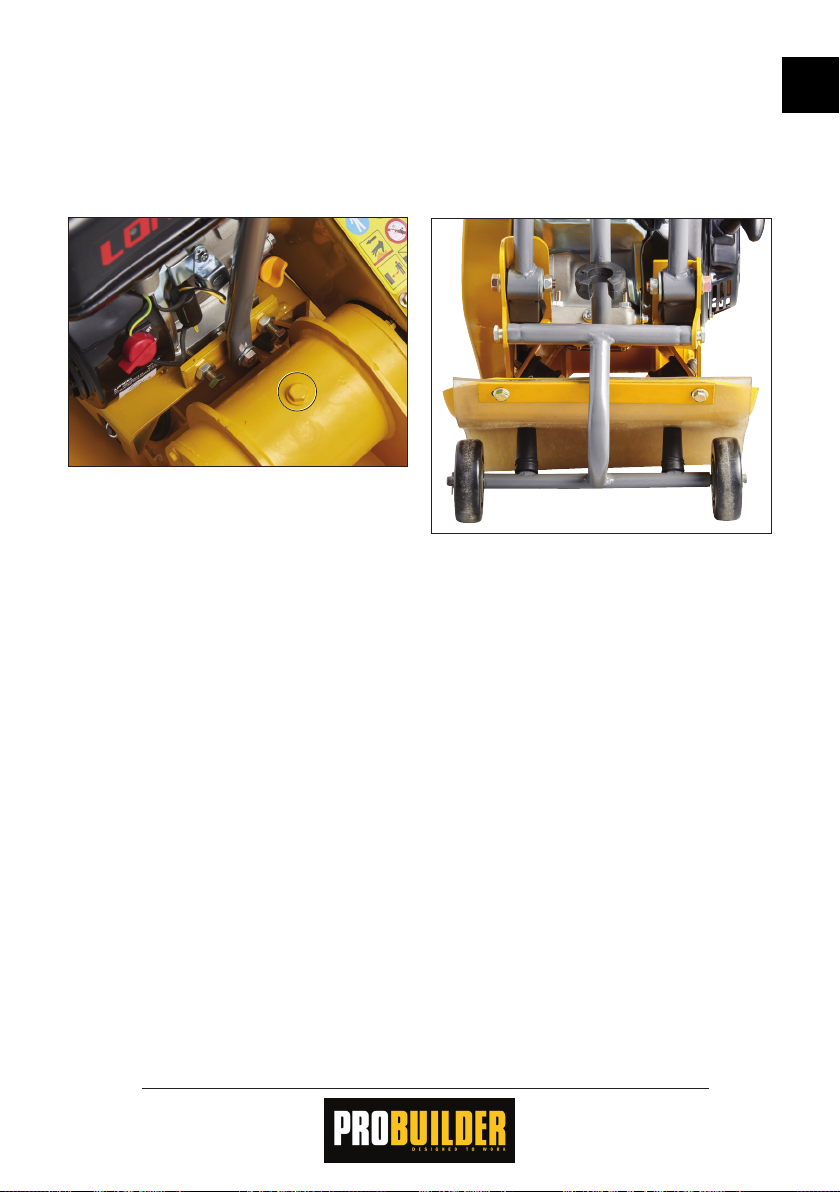

Transport
Pladevibratoren kan transporteres over korte
afstande ved at folde transporthjulene (9) ud.
Vær opmærksom på, at pladevibratoren er
meget tung, og at det derfor kan være svært
at køre den op eller ned ad skråninger.
Brug løftegrebene forrest og bagest, hvis det
er nødvendigt at løfte pladevibratoren.
Opbevaring i længere perioder
Tøm benzintanken, og start motoren for at
erne alt brændstof i motoren.
Tag tændrøret ud, når motoren er kørt
tør og er afkølet. Hæld lidt motorolie i
tændrørshullet, og sæt tændrøret i igen.
Træk langsomt i startgrebet for at fordele
olien i motoren.
Rengør pladevibratoren, og opbevar den på
et rent, tørt og støvfrit sted.
Ved opbevaring kan håndtaget foldes
sammen, så pladevibratoren fylder mindre.

12
Fejlafhjælpning
Problem Årsag og løsning
Motoren starter ikke. Kontroller, at hovedafbryderen er i positionen ON.
Kontroller, at der er benzin i benzintanken.
Kontroller motorolien. En sikring slår motoren fra, hvis
motoroliestanden for for lav.
Kontroller, at tændrørshætten sidder korrekt på tændrøret
Kontroller tændrøret, og tilspænd det korrekt.
Kontroller, at luftlteret ikke er tilstoppet.
Kontroller, at karburatoren ikke indeholder urenheder.
Motoren går ud. Kontroller, at der er benzin nok i benzintanken.
Kontroller, at benzinhanen er åben.
Kontroller motorolien.
Kontroller, at luftlteret ikke er tilstoppet.
Motorydelsen er svag. Kontroller, at benzinhanen er åben.
Kontroller motorolien.
Kontroller, at luftlteret ikke er tilstoppet.
Kontroller gashåndtagets position.
Svag vibration. Kontroller, at kileremmen er strammet korrekt.
Kontroller gashåndtagets position.
Pladevibratorer bevæger
sig rykvis eller ujævnt.
Kontroller, om der er aejringer af jord og lignende på
undersiden af vibrationspladen.
Servicecenter
Bemærk: Produktets modelnummer
skal altid oplyses i forbindelse med din
henvendelse.
Modelnummeret fremgår af forsiden på
denne brugsanvisning og af produktets
typeskilt.
Når det gælder:
• Reklamationer
• Reservedele
• Returvarer
• Garantivarer
• www.schou.com
Produceret i P.R.C.
Fabrikant:
Schou Company A/S
Nordager 31
DK-6000 Kolding
Alle rettigheder forbeholdes. Indholdet i denne vejled-
ning må ikke gengives, hverken helt eller delvist, på
nogen måde ved hjælp af elektroniske eller mekaniske
hjælpemidler, f.eks. fotokopiering eller optagelse,
oversættes eller gemmes i et informationslagrings- og
-hentningssystem uden skriftlig tilladelse fra Schou
Company A/S.

13
DK
Producent:
Firmanavn Schou Company A/S
Adresse Nordager 31
Postnummer 6000
By Kolding
Land Danmark
Denne overensstemmelseserklæring er udstedt med producenten som eneansvarlig, og producenten erklærer
herved, at produktet
Produktidentikation: Pladevibrator med benzinmotor, 60 kg, 196 ccm
Brand Probuilder - Art. nr. 18199
er i overensstemmelse med bestemmelserne i følgende EF-direktiv(er) (inklusive alle gældende ændringer)
Reference-nr. Titel
2006/42/EF Maskindirektivet
2000/14/EF med ændringer Støj - udstyr til udendørs brug
2014/30/EU EMC-direktivet
2011/65/EU RoHS
2016/1628/EU Emissionsgrænser for forurenende luftarter og partikler
Referencer af standarder og/eller tekniske specikationer gældende for denne overensstemmelseserklæring, eller
dele heraf:
Harmoniseret standard nr. Navn på standard
EN 55012::2007+A1
EN 61000-6-1:2007
EN 500-1:2006+A1
EN 500-4:2011
EN/ISO 3744:1995
Andre standarder og/eller tekniske specikationer
Standard eller teknisk specikation Titel på standard eller teknisk specikation
EU-typeafprøvning e13*2016/1628*2016/1628SRA1/P*0076*01
Emissionsgrænser for forurenende luftarter og partikler
EU-typeafprøvning Garanteret lydeektniveau: 107 dB(A). Grænseværdi 108 dB(A)
(1) Hvor det er muligt, skal der refereres til de gældende dele eller bestemmelser i standarden eller den tekniske specikation.
Kolding 25/08/2021
Kirsten Vibeke Jensen
Product Safety Manager
EF-OVERENSSTEMMELSESERKLÆRING

14
PLATEVIBRATOR
VIKTIG!
Platevibratoren leveres uten motorolje. Fyll
på 0,5-0,6 liter motorolje til hagemaskiner
(f.eks. SAE-30) før platevibratoren startes!
Oljenivået skal være mellom minimum og
maksimum.
Ved påfylling må oljenivået sjekkes jevnlig
slik at motoren ikke overfylles med olje.
Innledning
For at du skal få mest mulig glede av den
nye platevibratoren, bør du lese denne
bruksanvisningen før du tar platevibratoren
i bruk. Vi anbefaler også at du tar vare
på bruksanvisningen i tilfelle du skulle
få bruk for å friske opp kunnskapen om
platevibratorens funksjoner igjen senere.
Platevibratoren brukes til vibrering av
jord, grus eller sand under forskjellig
anleggsarbeid, for eksempel islegging eller
asfaltering.
Tekniske spesikasjoner
Motor: Loncin G200F 4-takts luftkjølt
Eekt: 4,1 kW
Slagvolum 196 cm3
Drivsto: blyfri bensin (95 oktan)
Olje (til motor og vibrator): SAE 10W-30
Platemål: 510×350 mm
Kompresjonsdybde: 20 cm
Sentrifugaltrykk: 12,1 kN
Fremdrift: 0-21 m/min
Vekt: 60 kg
Inkludert transporthjul og gummimatte
Oppfyller Euro 5:
e13*2016/1628*2016/1628SRA1/P*0076*01
Les bruksanvisningen før bruk!
Bruk øyevern!
Bruk hørselsvern!
Bruk arbeidshansker!
Bruk vernehjelm!
Bruk støvmaske!
Bruk egnet fottøy!
Sikkerhetssymboler
Bruk aldri platevibratoren
innendørs.
Fare for klemming! Unngå
kontakt med bevegelige deler!
Fare for forbrenning! Ikke berør
deler som blir varme under bruk!
Brannfare! Ikke røyk, og unngå
bruk av åpen ild.
Hold tilskuere, barn og dyr på
trygg avstand under bruk.

15
NO
Lydnivå: 108 dB
Lydtrykk, LpA: 105,47 dB(A), KpA: 3 dB(A)
Lydeekt, LWA: 107 dB(A), KWA : 3 dB(A)
Vibrasjon: 4-9 m/s2, K: 1,5 m/s2
Tabellen nedenfor viser hvor lenge man
kan utsettes for vibrasjon daglig uten
at vibrasjonsbelastningen på 2,5 m/s2
overskrides:
Vibrasjon Maks. eksponering
2,5 m/s28 timer
3,5 m/s24 timer
5 m/s22 timer
7 m/s21 time
10 m/s230 minutter
Særskilte sikkerhetsregler
Motoren går på blyfri bensin. Fyll derfor aldri
blyholdig bensin, diesel, petroleum eller
lignende på tanken.
Bensin skal oppbevares utilgjengelig for barn
i en tydelig merket og godkjent beholder.
Tørk bort eventuelt bensinsøl med en tørr
klut etter påfylling.
Røyking og bruk av åpen ild er forbudt under
påfylling av bensin.
Fyll aldri bensin eller motorolje mens
motoren går.
Ikke fyll på for mye bensin eller motorolje.
Det medfører fare for brann.
Oppbevar brennbare materialer i sikker
avstand fra motoren. Utslippsgassene er
svært varme og kan antenne materialene.
Bruk aldri platevibratoren innendørs.
Utslippsgassene inneholder kullos og
hydrokarboner og er derfor livsfarlige for
både mennesker og dyr ved innånding.
Start aldri motoren dersom luftlteret ikke er
montert.
Prøv aldri å modisere motoren slik at
den kan oppnå en høyere hastighet. Det
kan medføre personskader og skader på
motoren.
Ikke berør motorens deler under eller rett
etter bruk. De blir svært varme.
Hold hender og føtter på god avstand fra
bevegelige og roterende deler under bruk.
Platevibratoren må ikke brukes i bratte
skråninger der det er fare for at den velter
eller kommer ut av kontroll. Sørg for at
vibrasjonene fra platevibratoren ikke
forårsaker jordskred som kan medføre fare
for andre.
Platevibratoren må ikke kjøre over
elektriske kabler, telefonledninger eller
andre installasjoner som kan ta skade av
vibrasjonene.
Følg alltid samtlige vedlikeholdsanvisninger
for motoren under“Rengjøring og
vedlikehold”.
Sørg for at bryteren er i av-stilling, og at
ledningen til tennpluggen er koblet fra før
platevibratoren justeres, rengjøres eller
vedlikeholdes.
Slå alltid av motoren før du forlater
platevibratoren.
Stå aldri på platevibratoren. Vær alltid bak
platevibratoren når den er i bruk.
Bruk kraftige arbeidshansker for å redusere
vibrasjonen i hendene. Platevibratoren er
dessuten utstyrt med kraftige støtdempere
som reduserer vibrasjonene i håndtaket.

16
Platevibratorens deler
1. Styre
2. Gasshåndtak
3. Luftlterdeksel
4. Gasspjeld
5. Choke
6. Bensinkran
7. Startsnor
8. Deksel over rekylstarter
9. Transporthjul
10. Vibrasjonsplate
11. Vibrator
12. Løftehåndtak
13. Deksel over kilerem
14. Oljeplugg
15. Hovedbryter
16. Løfteramme
17. Bensintank
18. Tanklokk
19. Lyddemper
20. Tappeplugg
4
7
8
5
6
3
1
9
bl
bo
br
2
bm bn
bp
bq
bt
bs
bu
cl

17
NO
Løse deler som følger med
A. Løfteramme
B1. Øvre del av styret
B2. Nedre del av styret
C. Transporthjul
D. Gummimatte
E1. Monteringsskinne til gummimatte
E2. Monteringsskinne til gummimatte
F. Nøkler
G. Fjærer
H. Pose med monteringsdeler
Montering
Monter de to delene på styret (B1, B2), og
forbind dem med ærene (G).
C
G

18
Skru styret fast i beslagene på bakre del av
platevibratoren ved hjelp av en bolt, en skive
og en mutter i hver side. Mutrene skal vende
inn mot midten av platevibratoren.
Skru løfterammen (A) fast på platevibratorens
ramme med to bolter, to ærskiver og to
mutre.
Skru de sammenleggbare transporthjulene
(C) fast på rammen med to bolter.
Husk å legge sammen transporthjulene opp
mot håndtaket før du bruker platevibratoren.
Skru gasshåndtaket fast på styret som vist
på bildet. Fest gasskabelen til styret med
kabelklips.
Hvis du vil vibrere belegningsstein eller
iser, må du montere gummimatten på
undersiden av vibrasjonsplaten med boltene
som følger med.

19
NO
Bruk
Åpne bensinkranen (6).
Hvis motoren er kald, må du skyve choken (5)
til lukket stilling.
Sett hovedbryteren (15) i posisjonen ON.
Skyv gasspjeldet (4) cirka 1/3 frem mot
maksimal innstilling.
Trekk i startsnoren for å starte motoren.
Åpne gradvis choken til helt åpen stilling når
motoren er startet.
Øk motorhastigheten til maksimum ved hjelp
av gasshåndtaket (2).
Platevibratoren beveger seg fremover på
grunn av vibrasjonene. Ta tak i håndtaket for
å styre platevibratoren.
Kjør sakte og forsiktig, slik at platevibratoren
ikke kommer ut av kontroll.
Slå av motoren etter bruk ved å trekke
gasspaken til lav stilling.
La motoren kjøre på tomgang i noen få
minutter.
Vri hovedbryteren til posisjonen OFF, og
steng bensinkranen.

20
Gode råd om bruk
Platevibratoren egner seg best til vibrering/
pakking av asfalt og kornet materiale, for
eksempel grus.
Den må ikke brukes på fast og tett
komprimert underlag som f.eks. herdet asfalt,
betong eller iser, der kraften fra vibratorene
ikke kan overføres til underlaget.
Arbeidsområdet skal om mulig planeres og
jevnes før vibrering.
Dersom vanninnholdet i underlaget er for
lavt, pakkes ikke underlaget tilstrekkelig.
Dersom det er for høyt, lager platevibratoren
vannfylte hull som reduserer underlagets
bæreevne. Tørt underlag bør fuktes før bruk
av platevibratoren. Dersom vanninnholdet er
svært høyt, går motoren i stå.
Ettersyn og kontroll
Før hver bruk
Kontroller oljenivået i motoren, og sjekk at
motoren ikke lekker olje.
Kontroller at alle bolter og mutre er
strammet.
Smør alle de bevegelige delene etter behov.
Kontroller at ingen av platevibratorens deler
er defekte.
Kontroller at betjeningsmekanismene
fungerer som de skal.
Rengjør undersiden av vibrasjonsplaten for
å forhindre dannelse av materialavleiringer.
Periodiske ettersyn etter de første 20
driftstimene og for hver 50. driftstime:
Skift ut motoroljen.
Rengjør luftlteret.
Kontroller tilstanden og spenningen på
kilereimen.
Kontroller oljenivået i vibratoren.
Kontroller tennpluggen.
Sjekk om de vibrasjonsdempende
gummimansjettene er slitte eller defekte.
For hver 200. driftstime:
Skift ut oljen i vibratoren.
For hver 300. driftstime eller årlig:
Skift kileremmen.
Skift tennpluggen.
Skift luftlteret.
