PROCASA T1.33 User manual

TECHNICAL FILES TECHNISCHE FICHE
T1.33
FREESTANDING BATHTUB MIXER WITH 2 EXITS
VRIJSTAANDE BADMENGKRAAN INCL HANDDOUCHE

TECHNICAL FILES TECHNISCHE FICHE
T1.33
25
25 6
45 45
882
23
35
35
24
723
250
8
50° 50°
Ø23
8
250
80
1
*AVAILABLE IN CHROMED BRASS; WHITE; BLACK
AND PVD FINISHES.
*BESCHIKBAAR IN CHROOM, MAT WIT, MAT ZWART
EN PVD-AFWERKING.

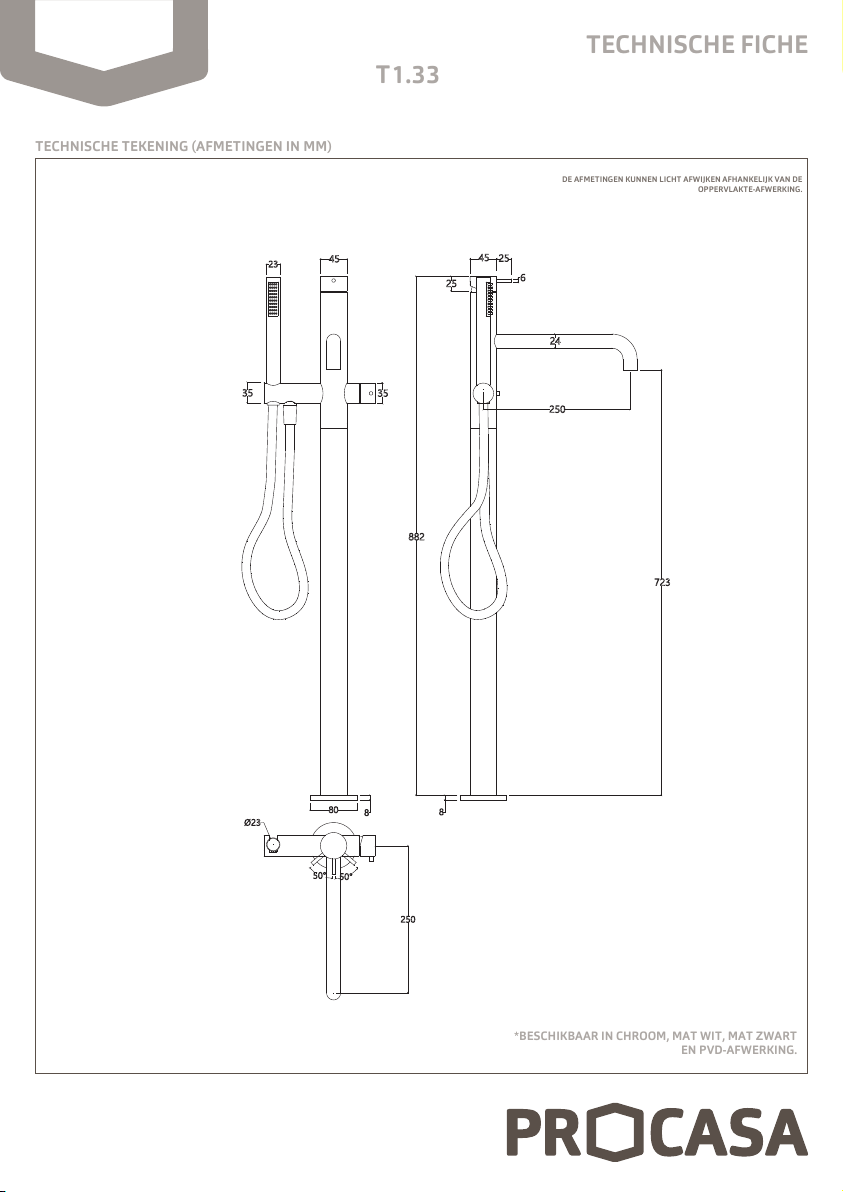

TECHNICAL DRAWING (MEASUREMENTS IN MM)
TECHNISCHE TEKENING (AFMETINGEN IN MM)
THE DIMENSIONS MIGHT VARY SLIGHTLY FROM ONE FINISH TO THE OTHER.
DE AFMETINGEN KUNNEN LICHT AFWIJKEN AFHANKELIJK VAN DE
OPPERVLAKTE-AFWERKING.

TECHNICAL FILES TECHNISCHE FICHE
T1.33
17
1516
12
13
19
3
4
5
20
6
7
8
9
10
11
2
14
1
21
18
COLD WATER INLET
KOUD WATER TOEVOER
HOT WATER INLET
WARM WATER TOEVOER
P27464
01 AERATOR
PERLATOR
02 SPOUT
UITLOOP
03 FOOT MOUNTING
INBOUWDEEL
04 MIRROR FLOOR BASE FIXING
VLOERBEVESTIGINGSPLAAT
05 PLATE
ROSET
06 INCREASED ELEMENT
STIJGBUIS
07 TAP BODY
KRAANLICHAAM
08 CARTRIDGE
CARTOUCHE
09 LOCKNUT
BORGMOER
10 CARTRIDGES CONCEALER
VERBERGRING
11 HANDLE
HENDEL
P32122
P26377
12 HAND SHOWER
HANDDOUCHE
13 FIXED HOLDER
HANDDOUCHEHOUDER
14 FLEXIBLE
FLEXIBEL
15 BODY CARTRIDGE
BEHUIZING CARTOUCHE
16 DIVERTER HANDLE
GREEP HANDDOUCHE
17
18
HAND SHOWER CARTRIDGE
CARTOUCHE HANDDOUCHE
CARTRIDGE LOCKNUT
HULS CARTOUCHE
P26376
P28566
P33989
19
20
CHECK VALVE
TERUGSLAGKLEP
PROTECTION COVER
BESCHERMKAP
21 AERATOR KEYS
SLEUTEL VOOR PERLATOR
COMPONENT DRAWING
EXPLOSIETEKENING
COMPONENT LIST
ONDERDELENLIJST
Nº T1.33
2

TECHNICAL FILES TECHNISCHE FICHE
T1.33

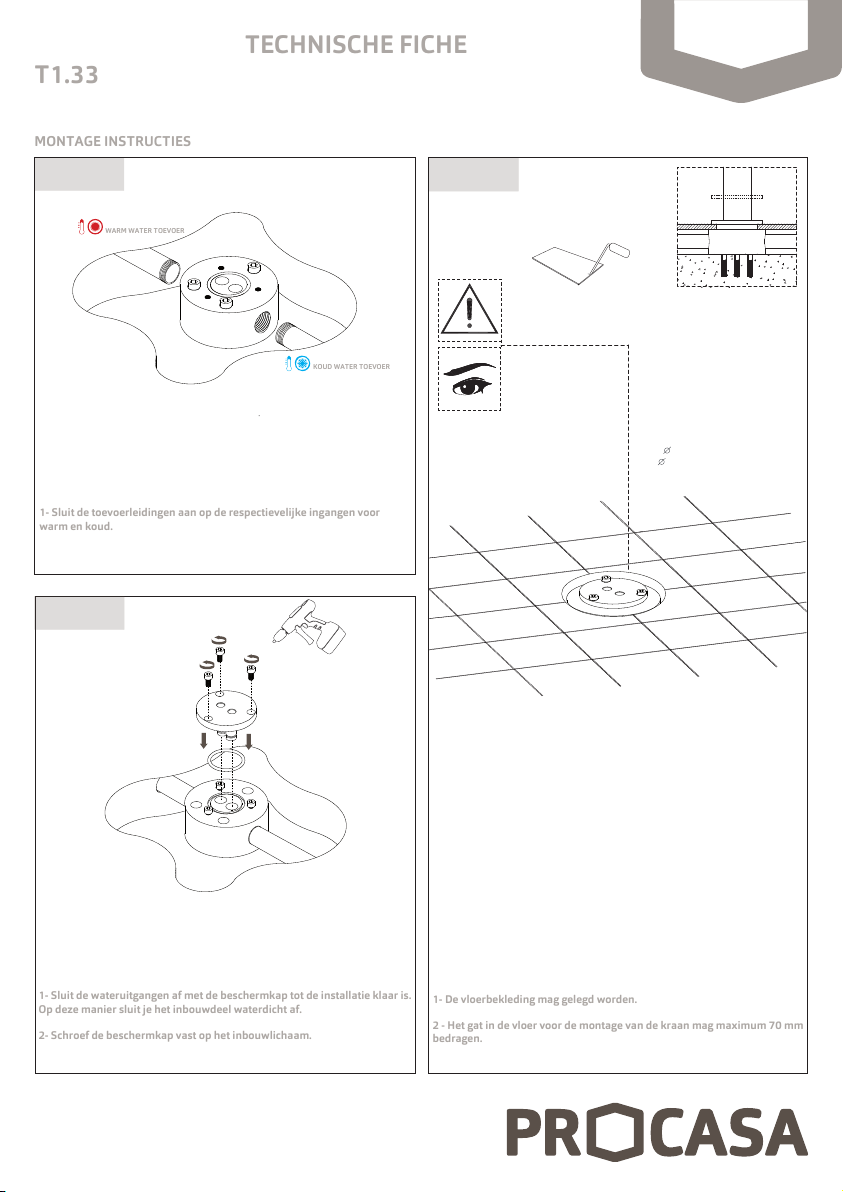

ASSEMBLY INSTRUCTIONS
MONTAGE INSTRUCTIES
PICTURE 2
TEKENING 2
1 - Please verify the minimum recommended measure to build in the
internal part.
Minimum measure 48 mm
2 - Please drill in the ground to build in the internal part.
3- Please verify with the help of a level if the internal part is properly
levelled.
1- Verifieer of de minimum inbouwhoogte van het inbouwdeel
gerespecteerd wordt.
Minimum inbouwhoogte: 48mm.
2- Boor de gaten in de vloer om het inbouwdeel te bevestigen.
3- Verzeker u dat het inbouwdeel waterpas staat.
MIN. 48MM
1- Firstly, you should place the spout on the designated place in the
picture, then proceed to tighten it with the umbrak key.
2 - Before fixating the base (internal part) from the T1.33 to the ground,
choose its orientation according to the orientation desired for the spout.
3- e mixer should be fitted to the base to validate if the water exit is
according to required.
4- Please verify as well if the base drills match the tighten holes from the
mixer (please see image A).
5- Verify the verticality of the mixer with the help of a level.
1-Monteer de uitloop zoals getoond op de tekening en zet vast met een
inbussleutel.
2 - Alvorens het inbouwdeel vast te zetten, kies de gewenste positie van de
uitloop.
3- Plaats de kraan in het inbouwdeel om te kijken of de uitgang goed past.
4- Kijk eveneens na of de gaten voor het vastzetten in het inbouwdeel
overeen komen.
5- Kijk na of de kraan verticaal waterpas staat.
PICTURE 1
TEKENING 1
PICTURE 3
TEKENING 3
Image B
Tekening B
Image A
Tekening A
1- Screw the internal part to the ground. Please use screws and plugs
inside the packaging.
1- Schroef het inbouwdeel vast aan de grond. Gebruik hiervoor de
meegeleverde bouten en pluggen.
3

1 - Proceed to the pavement lay down.
2- Leave a hole on the pavement cover with a maximum diameter of
70 mm to set up the mixer plate.
1- De vloerbekleding mag gelegd worden.
2 - Het gat in de vloer voor de montage van de kraan mag maximum 70 mm
bedragen.
1 - Proceed with the water connection tightening the tubes corresponding
to cold and hot water respectively.
1- Sluit de toevoerleidingen aan op de respectievelijke ingangen voor
warm en koud.
1 - Please apply the plastic cap to protect the build in part until the
complete set up. is way the water exit is blocked.
2- Screw the protection cap to the ground base.
1- Sluit de wateruitgangen af met de beschermkap tot de installatie klaar is.
Op deze manier sluit je het inbouwdeel waterdicht af.
2- Schroef de beschermkap vast op het inbouwlichaam.
TECHNICAL FILES TECHNISCHE FICHE
T1.33
ASSEMBLY INSTRUCTIONS
MONTAGE INSTRUCTIES
PICTURE 5
TEKENING 5
PICTURE 6
TEKENING 6
PICTURE 4
TEKENING 4
COLD WATER INLET
KOUD WATER TOEVOER
HOT WATER INLET
WARM WATER TOEVOER
HOLE MÁX. 70 MM
GAT MÁX. 70 MM
4

1- Remove the white protection cap.
2- Connect the water to remove any possible debris from the plumbing.
1- Verwijder de beschermkap.
2- Sluit het water aan zodat alle vervuiling uit de leiding gespoeld kan
worden.
TECHNICAL FILES TECHNISCHE FICHE
T1.33
ASSEMBLY INSTRUCTIONS
MONTAGE INSTRUCTIES
PICTURE 8
TEKENING 8
PICTURE 7
TEKENING 7
1 - Disconnect the water to proceed with the installation.
2- Please elevate the plate of the mixer to facilitate tightening it to the
base.
3- Carefully lubricate the orings to avoid any damage during the fitting.
4- Carefully apply the mixer to the ground base.
END OF INSTALLATION
1- Sluit het water opnieuw af om de verdere installatie af te werken.
2- Schuif de roset voldoende naar boven om de kraan te bevestigen op het
inbouwdeel.
3- Gebruik voldoende glijmiddel op de dichtingen om beschadiging te
vermijden tijdens de installatie.
4- Schuif de kraan voorzichtig in het inbouwdeel en schroef vast.
EINDE VAN DE PLAATSING
1- After garanting the verticality of the mixer, please tighten the flange
edge with the supplied screws inside the packaging.
2- Please lower the plate to ground level.
3- Connect the water supply to check if there is any leaking.
1- Na nazicht of de kraan loodrecht staat, schroef de fles vast met de
meegeleverde schroeven.
2- Schuif de roset tot tegen de grond.
3-Zet de watertoevoer aan zodat er kan gecontroleerd kan worden op
lekkages.
PICTURE 9
TEKENING 9
OK
OK
5

TECHNICAL FILES TECHNISCHE FICHE
T1.33
We recommend periodical maintenance of the taps. is will contribute to
keep them in good condition for a long time.
Please avoid the formation of calcareous stains to prevent premature
damage of the tap surface. To clean de surface use only a neutral soap and
water. Always wiping with soft cloth. Never use cleaning solutions
containing abrasive substances, chloric acids, ammonia, varnish remoner,
vinegar, bleach, domestic acids, disinfectants, or any type of abrasive.
ATTENTION: Incorrect cleaning may permanently damage the surface of the
products and in such case Water Evolution may not be held liable for
damage.
e supplying pipes must be carefully cleaned before installation.
We raden aan om periodiek de kranen te onderhouden. Dit zal bijdragen tot
een langere levensduur.
Vermijd de aanslag van kalkvlekken om voortijdige schade aan het oppervlak
van de kraan te voorkomen. Om het oppervlak te reinigen, gebruik enkel
neutrale zeep en water. Droog steeds met een zachte doek. Maak nooit
gebruik van schoonmaakmiddelen die schuurmiddelen, chloor, ammoniak,
vernis verwijderaar, azijn, bleekmiddel, ontsmettingsmiddelen of enig ander
type van agressieve bestanddelen bevat.
AANDACHT: Het niet naleven van de onderhoudsinstructies kan de afwerking
van de oppervlakte permanent beschadigen. In dit geval kan Water Evolution
niet aansprakelijk gehouden worden voor de geleden schade.
De aanvoerleidingen moeten grondig gereinigd worden voor installatie.
WARRANTY
GARANTIE
Water Evolution guarantees all its products in case of manufacturing
defects, as follows:
5 YEAR WARRANTY:
- Machining or casting faults and porosity defects.
- Cartridge and valve defaults, the wear of this component depends on
water quality.
- Chrome plating or PVD defects. Defects caused by improper use
are excluded, please refer to care instructions.
2 YEAR WARRANTY:
- Powder Coating finish. Defects caused by improper use
are excluded, please refer to care instructions.
Our responsibility is only subject to damages caused exclusively by
production’s flaws.
e warranty does not cover components parts subject to wear and tear
such as o-rings, gaskets, flexible hoses and joints for connections.
ATTENTION: Natural finishes such as brass or stainless steel depend
entirely on exposure to the environment of use and maintenance
therefore any stain that appears cannot be considered a product defect.
e warranty gives the right to have all the parts, which due to a
manufacturing fault, do not work correctly, substituted free of charge.
e following are excluded from the warranty:
- Items or parts which are damaged or do not work properly owing to
negligence in the use or wrong maintenance.
- Wrong installation.
- Intervention by unqualified people or for circumstances beyond one’s
control.
In order to use this warranty, please keep the invoice and attach it to this
document. Defective products must be sent to WE with shipping expenses
borne by the sender.
is warranty document and a copy of the purchase invoice must be
attached to the package where the products will be promptly replaced and
send back with shipping expenses borne by WE.
Water Evolution waarborgt alle producten in geval van fabricagefouten als
volgt:
5 JAAR GARANTIE:
- Productie- en gietfouten.
- Defecte cartouche, de slijtage van dit onderdeel hangt sterk af van de
waterkwaliteit.
- Fouten in het chroom of PVD oppervlak, beschadigingen door fout
onderhoud of reiniging zijn uitgesloten. Gelieve hiervoor de onderhoudsvo-
orschriften te raadplegen.
2 JAAR GARANTIE:
- Poederlak afwerking, beschadigingen door fout onderhoud of reiniging
zijn uitgesloten. Gelieve hiervoor de onderhoudsvoorschriften te
raadplegen.
Onze verantwoordelijkheid is beperkt tot beschadigingen als gevolg van
productiefouten. De garantie geldt niet voor onderdelen die blootgesteld
worden aan slijtage zoals dichtingen, flexibels en filters.
AANDACHT: Natuurlijke afwerkingen zoals messing of roestvrij staal zijn
sterk beïnvloedbaar door blootstelling aan de omgeving en het onderhoud.
Indien vlekken zouden ontstaan, worden deze niet als een defect
beschouwd.
De garantie geeft recht op gratis vervanging van alle onderdelen die niet
correct functioneren als gevolg van een fabricagefout.
Volgende gevallen vallen niet onder garantie:
-Producten of onderdelen die niet correct functioneren als gevolg van fout
gebruik of onderhoud.
- Foutieve installatie.
- Interventie door niet-gekwalificeerde personen of omstandigheden als
gevolg van overmacht.
Om de garantie te kunnen claimen, gelieve de factuur tesamen met dit
document te bewaren. De garantie geeft recht op gratis vervanging van
onderdelen die de goede werking van het product verhinderen als gevolg
van fabricagefouten en dit in alle gevallen waarbij de oorzaak niet te wijten
is aan oneigenlijk gebruik, fout onderhoud, niet-conforme installatie,
montage door niet-gekwalificeerde personen of force majeur. Defecte
producten dienen retour gestuurd te worden naar WE, waarbij de
verzendingskosten door de verzender gedragen worden.
Tevens dient de factuur en dit document bij het pakket gevoegd te worden,
waarbij de producten onmiddellijk vervangen worden en teruggestuurd
waarbij WE de verzendingskosten zal dragen. Bij het niet naleven van deze
voorwaarden zal de garantie nietig verklaard worden.
PRODUCT CARE
ONDERHOUDSINSTRUCTIES
6

TECHNICAL FILES TECHNISCHE FICHE
T1.33

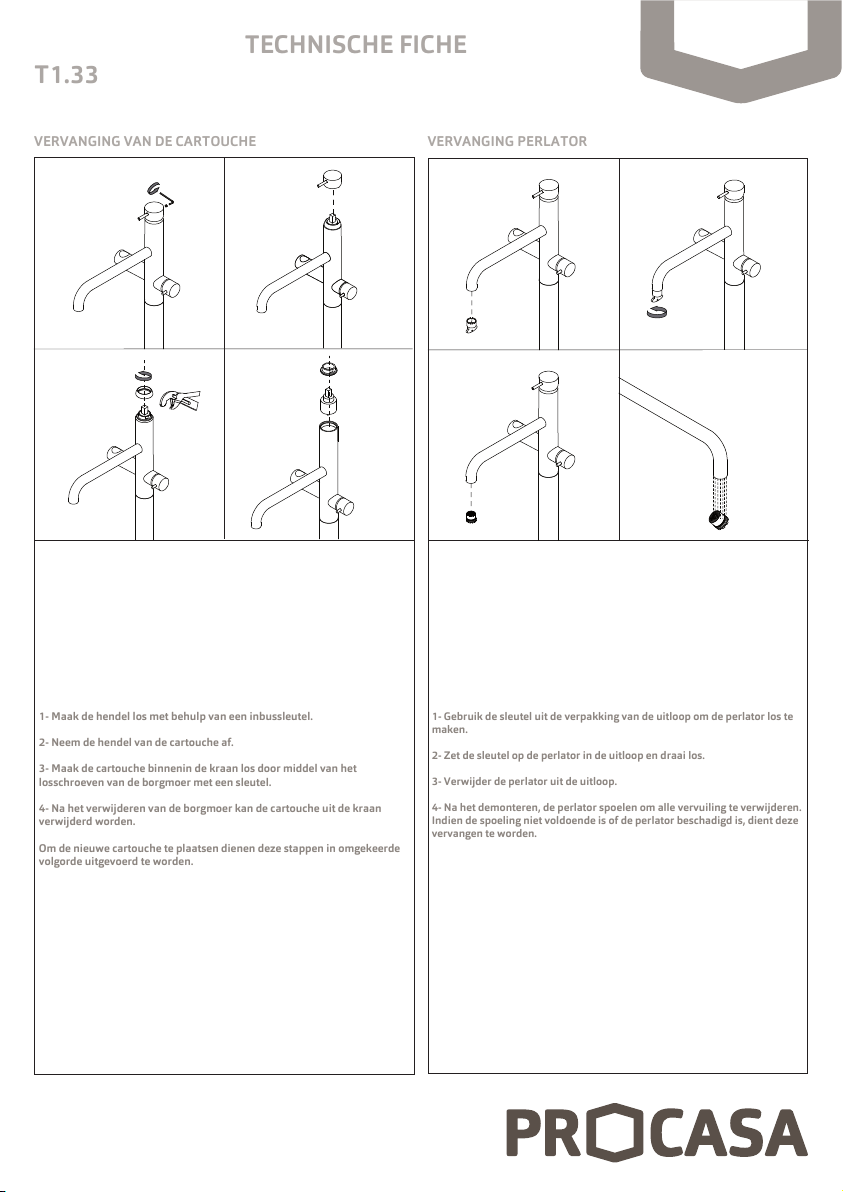

AERATOR REPLACEMENT
VERVANGING PERLATOR
CARTRIDGE REPLACEMENT
VERVANGING VAN DE CARTOUCHE
1- Unscrew the handle with the help of the umbrak key.
2- Remove the handle from the top of the cartridge.
3 - Unscrew the copper cartridge placed inside the body of the mixer.
Loosen the locknut with the help of a wrench.
4 - After removing the locknut, you will be able to remove the cartridge
and proceed to its replacement.
To apply the new cartridge please consider the reverse procedure.
1- Maak de hendel los met behulp van een inbussleutel.
2- Neem de hendel van de cartouche af.
3- Maak de cartouche binnenin de kraan los door middel van het
losschroeven van de borgmoer met een sleutel.
4- Na het verwijderen van de borgmoer kan de cartouche uit de kraan
verwijderd worden.
Om de nieuwe cartouche te plaatsen dienen deze stappen in omgekeerde
volgorde uitgevoerd te worden.
1- Use the tool supplied in the spout box to unscrew the aerator.
2 -Fit the aerator key on the end of the spout and unscrew it.
3 - Remove the aerator from the spout.
4 - After removing the aerator wash it with running water to eliminate any
remaining deposit.
If this procedure is not enough or if the aerator is damaged it should be
replaced, following the reverse procedure.
1- Gebruik de sleutel uit de verpakking van de uitloop om de perlator los te
maken.
2- Zet de sleutel op de perlator in de uitloop en draai los.
3- Verwijder de perlator uit de uitloop.
4- Na het demonteren, de perlator spoelen om alle vervuiling te verwijderen.
Indien de spoeling niet voldoende is of de perlator beschadigd is, dient deze
vervangen te worden.
12
3 4
12
3 4
7
