PROEL V12HDA User manual

V12HDA
V15HDA
acve loudspeakers
USER MANUAL
MANUALE D'USO

FCC COMPLIANCE NOTICE
This device complies with part 15 of the FCC rules. Operaon is subject to the following two condions:
(1) This device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired operaon.
CAUTION: Changes or modicaons not expressly approved by the party responsible for compliance could void
the user’s authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to
part 15 of the FCC Rules. These limits are designed to provide reasonable protecon against harmful interference in
a residenal installaon. This equipment generates, uses, and can radiate radio frequency energy and, if not installed
and used in accordance with the instrucon manual, may cause harmful interference to radio communicaons.
However, there is no guarantee that interference will not occur in a parcular installaon. If this equipment does
cause harmful interference to radio or television recepon, which can be determined by turning the equipment o
and on, the user is encouraged to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separaon between the equipment and receiver.
• Connect the equipment into an outlet on a circuit dierent from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
This marking shown on the product or its literature, indicates that it should not be disposed with other household wastes at the end of
its working life. To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate this
from other types of wastes and recycle it responsibly to promote the sustainable reuse of material resources. Household users should
contact either the retailer where they purchased this product, or their local government oce, for details of where and how they can
take this item for environmentally safe recycling. Business users should contact their supplier and check the terms and condions of the
purchase contract. This product should not be mixed with other commercial wastes for disposal.
The lightning ash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated
“dangerous voltage” within the product’s enclosure, that may be of sucient magnitude to constute a risk of electric shock to persons.
The exclamaon point within an equilateral triangle is intended to alert the user to the presence of important operang and maintenance
(servicing) instrucons in the literature accompanying the appliance.
The informaon contained in this publicaon has been carefully prepared and checked. However no responsibility will be taken for any errors. All
rights are reserved and this document cannot be copied, photocopied or reproduced in part or completely without wrien consent being obtained
in advance from PROEL. PROEL reserves the right to make any aesthec, funconal or design modicaon to any of its products without any prior
noce. PROEL assumes no responsibility for the use or applicaon of the products or circuits described herein.
Il marchio riportato sul prodoo o sulla documentazione indica che il prodoo non deve essere smalto con altri riu domesci al
termine del ciclo di vita. Per evitare eventuali danni all’ambiente si invita l’utente a separare questo prodoo da altri pi di riu e di
riciclarlo in maniera responsabile per favorire il riulizzo sostenibile delle risorse materiali. Gli uten domesci sono invita a contaare
il rivenditore presso il quale è stato acquistato il prodoo o l’ucio locale preposto per tue le informazioni relave alla raccolta
dierenziata e al riciclaggio per questo po di prodoo. Gli uten aziendali sono invita a contaare il proprio fornitore e vericare i
termini e le condizioni del contrao di acquisto. Questo prodoo non deve essere smalto unitamente ad altri riu commerciali.
Il simbolo del lampo con freccia in un triangolo equilatero intende avverre l'ulizzatore per la presenza di "tensioni pericolose" non isolate
all'interno dell'involucro del prodoo, che possono avere una intensità suciente a costuire rischio di scossa elerica alle persone.
Il punto esclamavo in un triangolo equilatero intende avverre l'ulizzatore per la presenza di importan istruzioni per l'ulizzo e la
manutenzione nella documentazione che accompagna il prodoo.
Le informazioni contenute in questo documento sono state aentamente redae e controllate. Tuavia non è assunta alcuna responsabilità per
eventuali inesaezze. Tu i diri sono riserva e questo documento non può essere copiato, fotocopiato, riprodoo per intero o in parte senza
previo consenso scrio della PROEL. PROEL si riserva il dirio di apportare senza preavviso cambiamen e modiche esteche, funzionali o di
design a ciascun proprio prodoo. PROEL non assume alcuna responsabilità sull’uso o sull’applicazione dei prodo o dei circui qui descri.

3
INDEX
ACCESSORIES .............................3
TECHNICAL SPECIFICATIONS .................4
CONNECTIONS (FIG.1) ......................4
DIMENSIONS AND FLYING POINTS (FIG.2) .......5
CONTROL PANEL (FIG.3) .....................6
FREQUENCY RESPONSE (FIG.4) ...............7
DSP OPERATION (FIG.5) .....................8
CONFIGURATIONS. . . . . . . . . . . . . . . . . . . . . . . . . . 9
SAFETY AND PRECAUTIONS .................10
IN CASE OF FAULT .........................10
TROUBLESHOOTING .......................10
CE CONFORMITY ..........................10
PACKAGING, SHIPPING AND COMPLAINT ......11
WARRANTY AND PRODUCTS RETURN .........11
INSTALLATION AND DISCLAIMER .............11
POWER SUPPLY AND MAINTENANCE .........11
GENERAL INFORMATION ...................12
INSTRUCTIONS (FIG. 1 / 2 / 3) ...............12
DSP SETTINGS (FIG.5) ......................13
ABOUT DYNAMIC EQ (DEQ) .................14
INDICE
ACCESSORI ...............................3
SPECIFICHE TECNICHE ......................4
CONNESSIONI (FIG.1) .......................4
DIMENSIONI E PUNTI DI SOSPENSIONE (FIG.2) . . 5
PANNELLO DI CONTROLLO (FIG.3) .............6
RISPOSTA IN FREQUENZA (FIG.4) ..............7
FUNZIONI DSP (FIG.5) .......................8
CONFIGURAZIONI ..........................9
AVVERTENZE PER LA SICUREZZA .............15
IN CASO DI GUASTO .......................15
PROBLEMATICHE COMUNI ..................15
CONFORMITÀ CE ..........................16
IMBALLAGGIO, TRASPORTO E RECLAMI .......16
GARANZIE E RESI .........................16
INSTALLAZIONE E LIMITAZIONI D’USO .........16
ALIMENTAZIONE E MANUTENZIONE ..........16
INFORMAZIONI GENERALI ..................17
ISTRUZIONI (FIG. 1 / 2 / 3) ..................17
IMPOSTAZIONI DSP (FIG.5). . . . . . . . . . . . . . . . . . 18
L' EQUALIZZATORE DINAMICO (DEQ). . . . . . . . . . 19
ACCESSORIES
KP210
Adjustable speaker pole for speaker-subwoofer separaon
with terminal pieces Ø35mm. Adjustment: 825-1320mm.
FRE300BK
Professional aluminium floor-stand for speaker with
terminal pieces Ø 35mm. Adjustment: 1470-2180 mm.
KPTV12 / KPTV15
C-shape metal bracket for wall mount with +/- 45° free
rotaon.
KPTNX04
Horizontal and Vercal adjustable metal bracket for wall
mount, bar length 25 cm, 12.5° 4 step vert. aiming, 10° 7
step hor. aiming, must be used in conjuncon with KPTV.
PLH300
Single aluminium coupler for 50mm truss with M12 bolt,
always use two couplers with the KPTV for each speaker.
COVERV12 / COVERV15
Heavy duty cover for carrying.
ACCESSORI
KP210
Supporto cassa-subwoofer regolabile in acciaio con
terminali Ø35mm. Regolazione: 825-1320mm.
FRE300BK
Supporto professionale in alluminio da pavimento con
terminali Ø 35mm. Regolazione: 1470-2180 mm.
KPTV12 / KPTV15
Supporto in metallo a C per montaggio a muro con
rotazione di +/- 45°.
KPTNX04
Staa regolabile in orizzontale e vercale per montaggio
a muro, lunghezza barra 25 cm, 4 passi 12.5° vercale e 7
passi 10° orizzontale, usare con l'accessorio KPTV.
PLH300
Accoppiatore per truss 50mm in alluminio con bullone
M12, usarne sempre due insieme all'accessorio KPTV.
COVERV12 / COVERV15
Copertura di protezione per il trasporto.
COVERV12 COVERV15
PLH300
KPTNX04
KP210
KPTV12 KPTV15
FRE300BK

4
MODEL V12HDA V15HDA
System type 2-way vented enclosure 2-way vented enclosure
High Frequency Device 1’’ CELESTION compression driver 1’’ CELESTION compression driver
Low Frequency Device 12” woofer with 3"VC 15” woofer with 3"VC
Angular Coverage 90° H x 60° V 90° H x 60° V
Total peak power 1200 W 1200 W
HF Amplier Cont. Power 100 W Class AB 100 W Class AB
LF Amplier Cont. Power 500 W Class D 500 W Class D
Power Supply type SMPS SMPS
Frequency Response 50 Hz - 20 kHz 45 Hz - 20 kHz
Processing CORE LT Digital Processor CORE LT Digital Processor
Max SPL at 1mt (peak) 127 dBspl 128 dBspl
Crossover Frequency 1800 Hz 1800 Hz
Input Impedance Line: 15 kohm
Mic: 2 kohm
Line: 15 kohm
Mic: 2 kohm
Input Sensivity LINE: +4 dBu
MIC: -30 dBu
LINE: +4 dBu
MIC: -30 dBu
Controls MIC LEVEL, LINE LEVEL, GND li, DSP EDIT, LCD. MIC LEVEL, LINE LEVEL, GND li, DSP EDIT, LCD.
Connectors MIC: XLR-F
LINE: Combo JACK/ XLR-F
MIX OUT: XLR-M
MIC: XLR-F
LINE: Combo JACK/ XLR-F
MIX OUT: XLR-M
Power Supply 230 V~ or 120 V~ - 50/60 Hz 230 V~ or 120 V~ - 50/60 Hz
Rated Consumpon 700 W 700 W
Construcon Polypropylene Polypropylene
Cabinet Colour Black Black
Flying System 4 x M10 top/boom 4 x M10 top/boom
Handles 1 x top 1 x top, 2 x sides
Mounng Pole 1 x boom 1 x boom
Monitor taper 44° 44°
Weight 15.5 Kg (34.2 lb) 21 Kg (46.3 lb)
Dimensions (W x H x D) 380 x 600 x 328 mm 440 x 712 x 400 mm
TECHNICAL SPECIFICATIONS SPECIFICHE TECNICHE
CONNECTIONS (FIG.1) CONNESSIONI (FIG.1)
INPUT (ingresso)
Jack (bilanciato)
INPUT
Jack (balanced)
sleeve - ground
tip - hot
ring - cold
INPUT (ingresso)
XLR bilanciato maschio
INPUT
Balanced male XLR
POWER OUTPUT - uscite altoparlanti
Connettore per cavo tipo Speakon Neutrik NL4
PROEL code - NL4FX
Codice PROEL - NL4FX
PROEL code - NL4FX
Codice PROEL - NL4FX
SPEAKER POWER OUTPUTS
Neutrik NL4 Speakon Cable Connector
ground
hot
cold
INPUT (ingresso)
Jack (sbilanciato)
INPUT
Jack (unbalanced)
ground
tip - hot
cold
*nota: connettere insieme cold e ground
per cavi da bilanciato a sbilanciato
*note: connect both cold and ground
to make cable from balanced to unbalanced
2-
1+
2+
1-
20mm
0.8"
8mm
0.3"
RED
BLACK
positive / red / rosso
n.c. 1+
negative / black / nero
1-
n.c.
POWER OUTPUT - uscite altoparlanti
Connettore per cavo tipo Speakon Neutrik NL4
SPEAKER POWER OUTPUTS
Neutrik NL4 Speakon Cable Connector
2-
1+
2+
1-
channel 1 positive
canale 1 positivo
1+
channel 1 negative
canale 1 negativo
1-
OUTPUT 1
2-
1+
2+
1-
bridge positive
n.c. 1+
bridge negative
1-
n.c.
OUTPUT BRIDGE
2-
1+
2+
1-
20mm
0.8"
8mm
0.3"
RED
BLACK
channel 2 positive
n.c. 1+
channel 2 negative
1-
n.c.
OUTPUT 2
uscita 1 uscita BRIDGE uscita 2
channel 2 negative
canale 2 negativo
NOTE: channels 3 and 4 are equal to channel 1 and 2 respectively.
NOTA: canali 3 e 4 sono equivalenti ai canali 1 e 2 rispettivamente.
2+
channel 2 positive
canale 2 positivo
2-
LINK (uscita)
XLR bilanciato femmina
LINK (output)
Balanced female XLR
ground
hot
cold

5
71 cm
28"
40 cm
15.7"
44 cm
17.3"
M10 Flying Point
Pole Adapter
44°
DIMENSIONS AND FLYING POINTS (FIG.2) DIMENSIONI E PUNTI DI SOSPENSIONE (FIG.2)
V12HDA
44°
60 cm
23.6"
32.8 cm
12.9"
38 cm
15"
Pole Adapter
M10 Flying Point
V15HDA

6

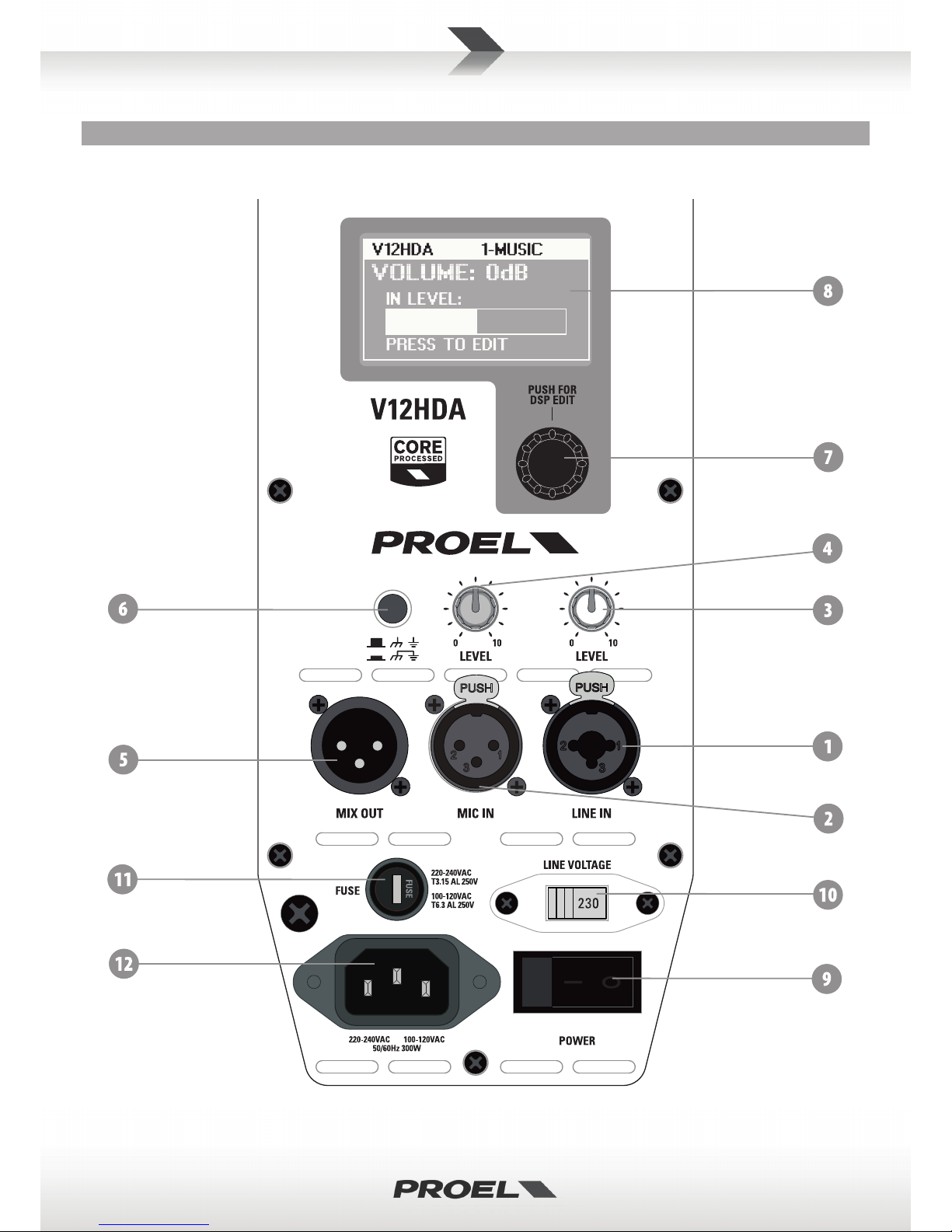

CONTROL PANEL (FIG.3) PANNELLO DI CONTROLLO (FIG.3)

7
FREQUENCY RESPONSE (FIG.4) RISPOSTA IN FREQUENZA (FIG.4)
V12HDA
V15HDA
10k5k2k1k
500
200
100
50
40 20kHz
120.0
dBSPL
110.0
100.0
90.0
80.0
70.0
SPEECHMONITORDJLIVEMUSIC
10k5k2k1k
500
200
100
50
40 20kHz
120.0
dBSPL
110.0
100.0
90.0
80.0
70.0
SPEECHMONITORDJLIVEMUSIC

8

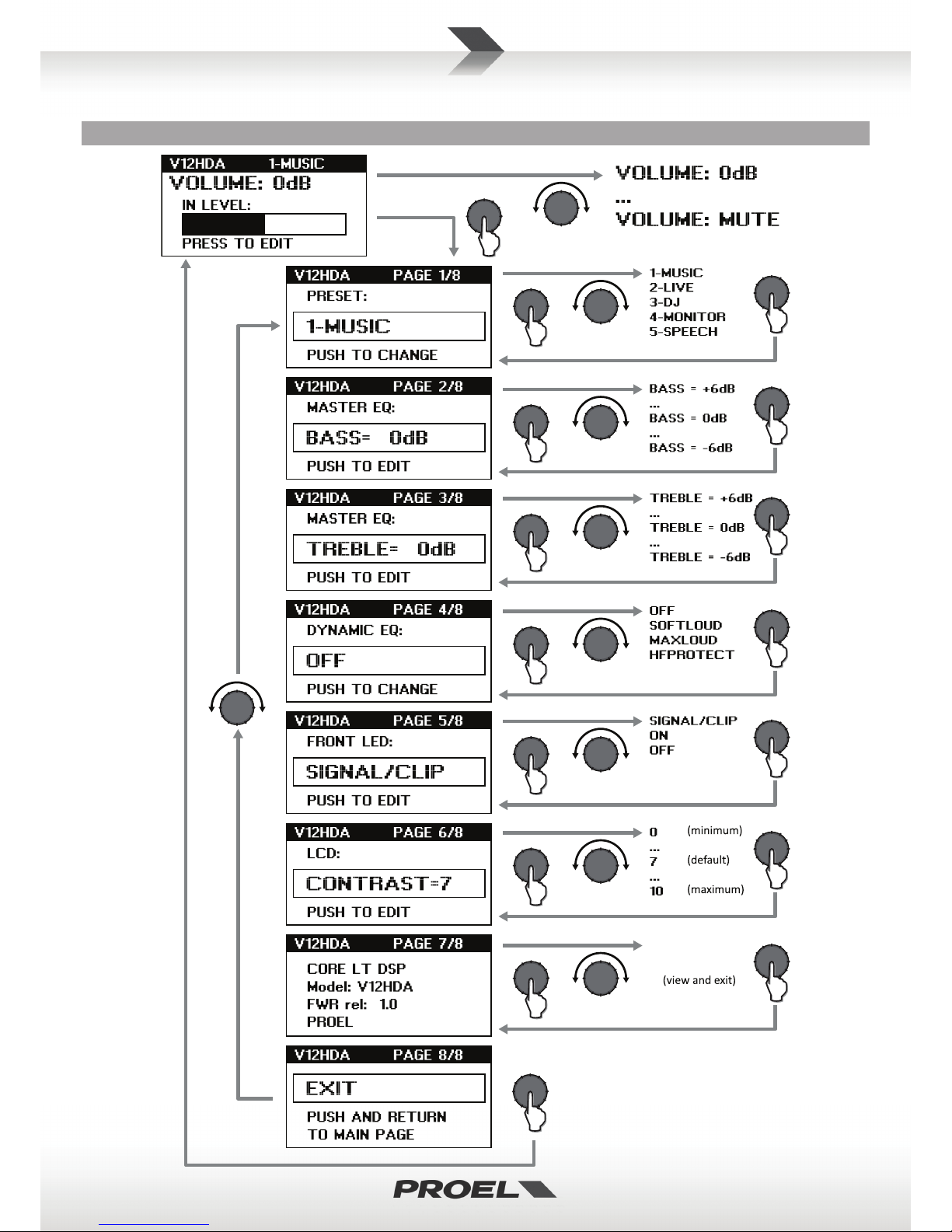

DSP OPERATION (FIG.5) FUNZIONI DSP (FIG.5)

9
CONFIGURATIONS CONFIGURAZIONI
R
L
PROEL suggested
equipment:
Mi and M series mixer
dynamic microphone
PROEL suggested types:
DM580LC - DM800
DM220 - DM226
or
WM wireless mic
RIGHT
V12HDA / V15HDA
LEFT
V12HDA / V15HDA
stereo basic system
2x V12HDA / V15HDA
V12HDA / V15HDA
(mic in)
single voice system
V12HDA / V15HDA
(line in)
double voice system
basic
conference
system
use preferably balanced cables

10
SAFETY AND PRECAUTIONS
• CAUTION: before using this product read carefully the following safety instrucons. Take a look of this manual enrely and preserve it for
future reference.
When using any electric product, basic precauons should always be taken, including the following:
– To reduce the risk, close supervision is necessary when the product is used near children.
– Protect the apparatus from atmospheric agents and keep it away from water, rain and high humidity places.
– This product should be site away from heat sources such as radiators, lamps and any other device that generate heat.
– This product should be located so that its locaon or posion does not interfere with its proper venlaon and heang dissipaon.
– Care should be taken so that objects and liquids do not go inside the product.
– The product should be connected to a power supply mains line only of the type described on the operang instrucons or as marked on the
product. Connect the apparatus to a power supply using only power cord included making always sure it is in good condions.
– WARNING: The mains plug is used as disconnect device, the disconnect device shall remain readily operable.
– Do not cancel the safety feature assured by means of a polarized line plug (one blade wider than the other) or with a earth connecon.
– Make sure that power supply mains line has a proper earth connecon.
– Power supply cord should be unplugged from the outlet during strong thunderstorm or when le unused for a long period of me.
– Do not place objects on the product’s power cord or place it in a posion where anyone could trip over, walk on or roll anything over it. Do not
allow the product to rest on or to be installed over power cords of any type. Improper installaons of this type create the possibility of re hazard
and/or personal injury.
– This product may be capable of producing sound levels that could cause
permanent hearing loss. Exposure to extremely high noise levels may cause
permanent hearing loss. Individuals vary considerably in suscepbility to noise-
induced hearing loss, but nearly everyone will lose some hearing if exposed
to sufficiently intense noise for a period of time. The U.S. Government’s
Occupational Safety and Health Administration (OSHA) has specified the
permissible noise level exposures shown in the following chart. According to
OSHA, any exposure in excess of these permissible limits could result in some
hearing loss. To ensure against potenally dangerous exposure to high sound
pressure levels, it is recommended that all persons exposed to equipment
capable of producing high sound pressure levels use hearing protectors while
the equipment is in operaon. Ear plugs or protectors in the ear canals or over
the ears must be worn when operang the equipment in order to prevent
permanent hearing loss if exposure is in excess of the limits set forth here. Keep
your's aenon that children and pets are more suscepble to excessive noise
levels.
IN CASE OF FAULT
• In case of fault or maintenance this product should be inspected only by qualied service personnel when:
– There is a aw either in the connecons or in the supplied connecng cables.
– Liquids have spilled inside the product.
– The product has fallen and been damaged.
– The product does not appear to operate normally or exhibits a marked change in performance.
– The product has been lost liquids or gases or the enclosure is damaged.
• Do not operate on the product, it has no user-serviceable parts inside, refer servicing to an authorized maintenance centre.
TROUBLESHOOTING
No Power • The loudspeaker's "POWER" switch is o.
• Make sure the mains AC outlet is live (check with a tester or a lamp).
• Make sure the mains plug is securely plugged into mains AC outlet.
No Sound • Is the input LEVEL control for the channel turned up?
• The IN LEVEL meter on the display shows a signal? If not check if your signal level is too low or check the signal cable,
mixer and other equipment seng and cabling.
• Are you sure your signal cables works properly? check it using a cable tester or replacing with a new one.
Distorted Sound • Input signal level is too high. Turn down your level controls.
NOTE: The loudspeakers should never be operated at a level which causes the amplier Clip LEDs to illuminate
constantly.
Dierent channel
level
• Check if are using a balanced cable for one channel and an unbalanced one for the other, as this would cause a
considerable dierence in channel levels.
Noise / Hum • Enable GND LIFT buon on rear panel, if the problem persist press all GND LIFT buons for all system's ampliers.
• Whenever possible, preferably use only balanced cables. Unbalanced lines may also be used but may result in noise
over long cable runs.
• Somemes it helps to plug all audio equipment into the same AC circuit so they share a common ground.
CE CONFORMITY
• Proel products comply with direcve 2014/30/CE (EMC), as stated in EN 55103-1 and EN 55103-2 standards and with direcve 2014/35/CE
(LVD), as stated in EN 60065 standard.
• Under the EM disturbance, the rao of signal-noise will be changed above 10dB.
Duraon Per Day
In Hours
Sound Level dBA
Slow Response
Typical
Example
890 Duo in small club
692
495 Subway Train
397
2100 Very loud classical music
1.5 102
1105 Trac noise
0.5 110
0.25 or less 115 Loudest parts at a rock concert

11
PACKAGING, SHIPPING AND COMPLAINT
• This unit package has been submied to ISTA 1A integrity tests. We suggest you control the unit condions immediately aer unpacking it.
• If any damage is found, immediately advise the dealer. Keep all unit packaging parts to allow inspecon.
• Proel is not responsible for any damage that occurs during shipment.
• Products are sold “delivered ex warehouse” and shipment is at charge and risk of the buyer.
• Possible damages to unit should be immediately noed to forwarder. Each complaint for package tampered with should be done within eight
days from product receipt.
WARRANTY AND PRODUCTS RETURN
• Proel products have operang warranty and comply their specicaons, as stated by manufacturer.
• Proel warrants all materials, workmanship and proper operaon of this product for a period of two years from the original date of purchase. If
any defects are found in the materials or workmanship or if the product fails to funcon properly during the applicable warranty period, the owner
should inform about these defects the dealer or the distributor, providing receipt or invoice of date of purchase and defect detailed descripon.
This warranty does not extend to damage resulng from improper installaon, misuse, neglect or abuse. Proel S.p.A. will verify damage on returned
units, and when the unit has been properly used and warranty is sll valid, then the unit will be replaced or repaired. Proel S.p.A. is not responsible
for any "direct damage" or "indirect damage" caused by product defecveness.
INSTALLATION AND DISCLAIMER
• Proel products have been expressly designed for audio applicaon, with signals in audio range (20Hz to 20kHz). Proel has no liability for damages
caused in case of lack of maintenance, modicaons, improper use or improper installaon non-applying safety instrucons.
• The installaon of these speakers is provided for indoors, in case of use outdoors be sure that the speakers are installed correctly in a safe
locaon protected from wind, rain and humidity. To avoid performance deterioraon of mechanical, acouscs and electrical parts is not advisable
to leave these speakers exposed outdoors for a long period of me, so we suggest a temporary installaon for the limited sound events.
• The installaon of these speakers is provided for oor or by means of specic stands able to support their weight. Therefore avoid installaon
on unstable elements such as: furniture, chairs and vibrant surfaces as stages or other speakers without appropriate x point specically designed
to avoid speaker movement. Then avoid the use of inadequate supports, we suggest to use PROEL stands and accessories only.
• In case of the speakers are provided of rigging points: DO NOT SUSPEND THE SPEAKERS FROM THE HANDLES, use exclusively these rigging points.
Consult professional rigger or structural engineers prior to suspending loudspeakers from a structure not intended for that use. Always know the
working load limit of the structure supporng the loudspeakers. Always make sure that the rigging hardware minimum rang is at least ve mes
the actual load, speakers and rigging hardware.
• In case of suspended installaons of acve loudspeakers where is not possible to turn on and o the speakers from their appropriate switches,
we recommend to install switches on the mains lines, for this purpose consult an expert electrician for the exact dimension of wiring.
• Locate the speakers as far away as possible from radio or television receivers or other sensive equipment. These speakers have a strong
magnec eld which can induce hum and noise into unshielded devices that are located nearby with consequent deterioraon of recepon of
image and sound.
• Proel S.p.A. reserves the right to change these specicaons at any me without noce.
• Proel S.p.A. declines any liability for damages to objects or persons caused by lacks of maintenance, improper use, installaon not performed
with safety precauons and at the state of the art.
POWER SUPPLY AND MAINTENANCE
• Clean only with dry cloth.
• Check periodically that the slots for its proper venlaon and heang dissipaon are not obstructed by dust, remove the dust using a dry brush
or a compressed air gun.
• The amplied loudspeakers of Proel have been designed with CLASS I construcon and must be connected always to a mains socket outlet with
a protecve earth connecon (the third grounding prong).
• Before connecng the product to the mains outlet make certain that the mains line voltage matches that shown on the rear of the product, a
tolerance of up to ±10% is acceptable.
• Inside the amplied loudspeakers are present special safety devices such as:
ü Amplier over-heang protecon.
ü Protecon against excessive power applied at each speaker.
• THE REPLACEMENT OF FUSES INSIDE THE APPARATUS MUST BE MADE ONLY BY QUALIFIED PERSONNEL.
• CHECK THE CONDITION OF THE PROTECTION FUSE, ACCESSIBLE OUTWARD, ONLY WITH THE APPARATUS SWITCHED OFF AND DISCONNECTED
FROM THE MAINS LINE OUTLET.
• REPLACE THE PROTECTION FUSE ONLY WITH SAME TYPE AS SHOWN ON THE PRODUCT.
• IF AFTER THE SUBSTITUTION, THE FUSE INTERRUPTS AGAIN THE APPARATUS WORKING, DO NOT TRY AGAIN THEN CONTACT THE PROEL
SERVICE CENTRE.

12
GENERAL INFORMATION
Thank you for having chosen a PROEL product.
V HDA are portable, ultra-compact loudspeaker systems featuring carefully designed transducers combined with a
powerful 1200W Class D amplier and PROEL high-resoluon CORE DSP technology, for an unmatched performance in
their class.
The high-excursion 3” VC woofers, combined with CELESTION precision compression drivers mounted on the V Series
wide coverage waveguide, produce an impressive sound pressure level with a at and extended response and a sound
you usually expect from top-class professional systems.
The 1200W Class D / SMPS amplier module, hosted in a fully sealed aluminium box, provides a massive amount of
power in a surprisingly compact and lightweight package, raising the system’s portability to a new standard.
For processing the V HDA the PROEL’s R&D Lab has developed a new version of the proprietary CORE DSP, able to deliver
ulmate performance to the system tuning. Thanks to accurate crossover and EQ lters, precise compressors/limiters
for the dynamic control and delay lines for the me alignment, the CORE DSP provides a high-class signal management
and the highest sound pressure level with the best sound quality.
The V HDA Series comprehensive and intuive control interface features a single knob and a large LCD display for
controlling the sound level and 2-band EQ. 5 presets (MUSIC, LIVE, DJ, MONITOR, SPEECH) allow to tailor the system’s
sound in order to get always the best sound for all kind of applicaons. The CORE DSP includes also an intelligent
Dynamic EQ with three dierent presets, able to adapt dynamically the sound equalizaon and to obtain always the
best acousc response at any signal level.
This impressive set of features and technology is packed into one of the most compact and lightweight package available
in its class, combining maximum portability with top performance.
INSTRUCTIONS (FIG. 1 / 2 / 3)
1. LINE IN (combo XLR-JACK input)
This is a female combo connector, which accepts a XLR or a JACK plug from almost any type of equipment with a
balanced or unbalanced outputs. The XLR input is wired as follows:
Pin 1 = shield or ground
Pin 2 = + posive or "hot"
Pin 3 = - negave or "cold"
The JACK input is wired as follows:
Tip = + posive or "hot"
Ring = - negave or "cold"
Sleeve = shield or ground
When connecng an unbalanced signal, wire them as follows:
Pin2 / Tip = + posive or "hot"
Pin 1-3 / Sleeve = shield or ground
NOTE: whenever possible, use always balanced cables. Unbalanced lines may also be used but may result in noise over
long cable runs. In any case, avoid using a balanced cable for one channel and an unbalanced one for the other.
2. MIC IN (XLR input balanced)
This is a female XLR connector, which accepts a balanced microphone input from a dynamic microphone. The XLR input
is wired as follows:
Pin 1 = shield or ground
Pin 2 = + posive or "hot"
Pin 3 = - negave or "cold"
3. LINE IN LEVEL control
This analog control reduces the level of the signal connected to the LINE IN socket (the signal is reduced before the AD
converter). The reducon ranges from “10” fully open (nominal level) to “0” fully closed.
4. MIC GAIN control
This control allows the signal from the microphone connected to MIC input to be adjusted to opmal levels. The gain is
at minimum with the knob all way down, ramping up to maximum gain when rotated fully clockwise.
5. MIX OUT (XLR output unbalanced)
This XLR connector provides an unbalanced line-level signal that represents the mixed mic and line signals. You can
connect it to the input of another powered speaker to make an array.
NOTE: the signal from MIX OUT is the summaon of LINE IN and MIC IN signals, so its level depends on the posion of
LINE IN LEVEL and MIC IN LEVEL controls.

13
6. GND LIFT switch
This switch lis the ground of the balanced audio inputs from the earth-ground of the amplier. If you have HUM noise
problems in one or more loudspeakers, try to change the posion of these switches (oen the best opon is to set all
of them up or down in all the loudspeakers). Please note that to have an eect all connecon cables must be balanced.
7. DSP EDIT Encoder / Buon
Push and turn this knob to edit the DSP parameters (see DSP SETTINGS for detailed instrucons). Pressing this buon
while switching on the loudspeaker will force a DSP RESET and recall the factory default seng.
8. LCD DISPLAY
The display shows the current DSP status (current preset, digital signal aenuaon, input level) and it is used to access
the DSP parameters (see DSP SETTINGS for detailed instrucons).
9. POWER switch
Speaker is "ON" when the switch is in the "I" posion, use this switch to set the speaker power to ON or OFF.
NOTE: When you shut down your equipment, turn o the speaker rst. When powering up, turn on the speaker last.
10. LINE VOLTAGE selector
This switch sets the AC voltage line of your country (usually it is set by factory and isn't necessary to change it). The
115V seng is for mains line in the range of 105-120V~ and 230V seng is for mains line in the range of 210-240V~.
WARNING: AN INCORRECT SETTING OF AC LINE VOLTAGE COULD DAMAGE SERIOUSLY THE INTERNAL
ELECTRONICS!
11. FUSE holder
Here is placed the mains protecon fuse.
WARNING: REPLACE THE PROTECTION FUSE ONLY WITH SAME TYPE AS SHOWN ON THE PRODUCT.
IF AFTER THE SUBSTITUTION, THE FUSE INTERRUPTS AGAIN THE APPARATUS WORKING, DO NOT TRY AGAIN
THEN CONTACT THE PROEL SERVICE CENTER.
12. AC~ socket
Here’s where you plug in your speaker’s mains supply cord. You should always use the mains cord supplied with the
speaker. Be sure your speaker is turned o before you plug the mains supply cord into an electrical outlet.
13. FRONT LED
The front LED shows the status of the loudspeaker (see DSP SETTINGS for instrucons about how to set this LED).
DSP SETTINGS (FIG.5)
CURRENT DSP STATUS (main page)
During normal operaon the display shows:
- the current preset;
- the signal digital aenuaon in dB, which can be set rotang the DSP EDIT knob;
- the input signal level meter.
The level meter shows two warnings in case the input signal reaches very high levels:
LIMITER! - the speaker has reached the maximum power capability, so the input signal is limited by the DSP in order
to avoid distorons or speaker overloads.
IN CLIP! - the input signal is about to reach the maximum dynamics of the DSP AD converter, so it must be reduced
using the LEVEL controls (3) or (4) in order to avoid distorons of the converter.
PRESET (page 1/8)
This menu is used to choose one of the available EQ presets, in order to congure the type of sound to be produced by
the speaker (see FIG.4 for the correspondent frequency response):
1-MUSIC: to be used for recorded music playback. This is the default preset.
2-LIVE: to be used for reproducing vocals and instruments in live applicaons.
3-DJ: specically designed for recorded dance and electronic music playback.
4-MONITOR: to be selected when the loudspeaker is used as a oor monitor for musicians and DJs.
5-SPEECH: to be used for spoken word applicaons, in parcular when a dynamic microphone is connected directly
to the loudspeaker’s MIC input.
MASTER EQ (pages 2/8 and 3/8)
These menus are used to set the master EQ. The BASS range is -6 dB to +6 dB at 90 Hz, the HIGH range is -6 dB to +6 dB
at 8 KHz, both with a “SHELVING” curve.
DYNAMIC EQ (page 4/8)
This menu is used to set the dynamic equalizer. Three dierent DEQ presets are available:

14
1-SOFTLOUD for a gentle loudness enhancement.
2-MAXLOUD for a strong loudness enhancement.
3-HFPROTECT for harshness reducon and HF transducer protecon at high sound level.
The default selecon is OFF. See the DEQ box below for a full descripon of Dynamic EQ behaviour.
FRONT LED (page 5/8)
This menu is used to set the front LED. Three dierent opons can be selected:
OFF: the LED is always o.
ON: the LED is xed GREEN when the loudspeaker is on.
SIGNAL/LIMIT: the LED ashes in GREEN colour to indicate the presence of signal and in RED colour to indicate that
the DSP is liming the signal.
The default selecon is SIGNAL/LIMIT.
LCD (page 6/8)
The menu is used to set the LCD CONTRAST. The contrast range is from 0 to 10 and the default value is 7.
INFO (page 7/8)
This page shows informaon about the loudspeaker model and the rmware version.
EXIT (page 8/8)
This menu is used to exit the DSP sengs and return to main page.
ABOUT DYNAMIC EQ (DEQ)
When a standard ‘stac’ EQ boost is applied to a powered loudspeaker
equipped with a built-in limiter, the system’s dynamic range, as well
as the maximum SPL, may be reduced. This is due to the fact that the
frequencies where the EQ boost has been applied reaches the limiter
threshold while most of the signal is sll several dBs below, causing
the overall program to be limited with a signicant dynamic reducon.
This is clearly visible in the gure STANDARD ‘STATIC’ EQ, where a 6 dB
boost is causing a dynamic loss of about 6 dB.
A Dynamic EQ is an equalizer that changes ‘dynamically’ its shape
according to the signal level. Using a DEQ we can modify the sound
also heavily at low and mid levels, while keeping the maximum
dynamics at high levels. As it can be seen in SOFTLOUD and MAXLOUD
gures, a high and low boost is applied to the program obtaining a
louder sound at low and mid levels. When the signal level increases,
the equalizaon is progressively reduced and this allows a full dynamic
range to be maintained at any level.
The SOFTLOUD and MAXLOUD DEQ presets can be used with great
benet in combinaon with MUSIC and DJ presets, but they can be
useful also in some LIVE applicaons.
The HFPROTECT DEQ curve is at at low and mid levels, but two EQ cuts
are applied to the MID-HI frequency region when the signal level gets
close to the LIMITER threshold, with two benets:
- it reduces the sound harshness that occurs when the loudspeaker is
working at very high levels, producing a pleasant sound also in extreme
condions;
- it protects the compression driver against damages due to possible
high level HF peaks.
The HFPROTECT DEQ preset can be used with great benefit in
combinaon with any of the system’s preset when the loudspeaker is
used at a very high level.
1k
50 20k
STANDARD ‘STATIC’ EQ
LIMIT
-10dB
-5dB
DYNAMIC RANGE
DYNAMIC RANGE
REDUCTION
HFPROTECT DYNAMIC EQ HARSH
REDUCTION
HISS
REDUCTION
1k50 20k
EQ @ LIMIT
EQ @ -5dB
EQ @ -10dB
1k
50 20k
MAXLOUD DYNAMIC EQ
EQ @ LIMIT
EQ @ -5dB
EQ @ -10dB
DYNAMIC RANGE
SOFTLOUD DYNAMIC EQ
1k50 20k
EQ @ LIMIT
EQ @ -5dB
EQ @ -10dB
DYNAMIC RANGE

15
AVVERTENZE PER LA SICUREZZA
• ATTENZIONE: Durante le fasi di uso o manutenzione, devono essere prese alcune precauzioni onde evitare danneggiamen alle struure
meccaniche ed eleroniche del prodoo.
Prima di ulizzare il prodoo, si prega di leggere aentamente le seguen istruzioni per la sicurezza. Prendere visione del manuale d’uso e
conservarlo per successive consultazioni:
– In presenza di bambini, controllare che il prodoo non rappresen un pericolo.
– Posizionare l’apparecchio al riparo dagli agen atmosferici e a distanza di sicurezza dall’acqua, dalla pioggia e dai luoghi ad alto grado di
umidità.
– Collocare o posizionare il prodoo lontano da fon di calore quali radiatori, griglie di riscaldamento e ogni altro disposivo che produca
calore.
– Collocare o posizionare il prodoo in modo che non ci siano ostruzioni alla sua propria venlazione e dissipazione di calore.
– Evitare che qualsiasi oggeo o sostanza liquida entri all’interno del prodoo.
– Il prodoo deve essere connesso esclusivamente alla rete elerica delle caraerische descrie nel manuale d’uso o scrie sul prodoo,
usando esclusivamente il cavo rete in dotazione e controllando sempre che sia in buono stato, in parcolare la spina e il punto in cui il cavo esce
dal prodoo.
– ATTENZIONE: Se il cavo rete viene scollegato dall'apparecchio per spegnerlo, il cavo rete rimarrà operavo in quanto la sua spina è ancora
collegata alla rete elerica.
– Non annullare la sicurezza garanta dall'uso di spine polarizzate o con messa a terra.
– Fare aenzione che il punto di alimentazione della rete elerica sia dotato di una eciente presa di terra.
– Disconneere il prodoo dalla rete elerica durante for temporali o se non viene usato per un lungo periodo di tempo.
– Non disporre ogge sul cavo di alimentazione, non disporre i cavi di alimentazione e segnale in modo che qualcuno possa inciamparci. Altresì
non disporre l’apparecchio sui cavi di altri appara. Installazioni inappropriate
di questo po possono creare la possibilità di rischio di incendio e/o danni alle
persone.
– Questo prodoo può essere capace di produrre livelli sonori che possono
causare perdite d’udito permanen. Si raccomanda di evitare l’esposizione
ad alti livelli sonori o livelli non confortevoli per lunghi periodi di tempo.
Se si notano perdite d’udito o acufeni (schi) consultare un audiologo. La
sensibilità alla perdita di udito causata da eccessiva esposizione al rumore varia
considerevolmente da individuo a individuo, ma mediamente ciascuno può
accusare perdita di udito se esposto al rumore per un certo periodo di tempo.
Come suggerimento viene riportata la tabella dei tempi massimi di esposizione
giornaliera al rumore al ne di evitare perdite di udito, fonte della tabella è l'ente
per la salute degli Sta Uni (OSHA).
Si fa presente inoltre che sia i bambini che gli animali domesci sono più sensibili
al rumore intenso.
IN CASO DI GUASTO
• In caso di guasto o manutenzione questo prodoo deve essere ispezionato da personale qualicato quando:
– Ci sono dife sulle connessioni o sui cavi di collegamento in dotazione.
– Sostanze liquide sono penetrate all’interno del prodoo.
– Il prodoo è caduto e si è danneggiato.
– Il prodoo non funziona normalmente esibendo una marcato cambio di prestazioni.
– Il prodoo perde sostanze liquide o gassose o ha l’involucro danneggiato.
• Non intervenire sul prodoo. Rivolgersi a un centro di assistenza autorizzato Proel.
PROBLEMATICHE COMUNI
Assenza di
alimentazione
• L'interruore dell'altoparlante è spento.
• Accertarsi che ci sia eevamente tensione sulla presa di corrente (controllare con un tester o una lampada).
• Accertarsi che la spina di rete sia saldamente inserita nella presa.
Nessun Suono • Il controllo di livello LEVEL è girato al massimo?
• Il livello del segnale è visualizzato sul display? Se no, controllate se il livello di segnale sia troppo basso o
controllate il cavo di segnale, le impostazioni e i cablaggi di mixer o altri apparecchi collega.
• Sei sicuro che il cavo di segnale sia in buono stato? controlla il cavo con un tester oppure sostuiscilo con un'altro.
Suono Distorto • Il livello del segnale di ingresso è troppo alto, abbassare i controlli del livello.
NOTA: L'altoparlante non deve mai lavorare con livelli che fanno illuminare in modo pressoché costante il LED rosso
dell'amplicatore.
Livello dierente sui
canali
• Controllare se si stanno usando cavi bilancia su un canale e sbilancia sull'altro, ciò può comportare una notevole
dierenza di livello sui canali.
Rumore / Ronzio • Abilitare l'interruore GND LIFT sul pannello posteriore, se il problema persiste premere i GND LIFT su tu gli
amplicatori del sistema.
• Qualora possibile, usare preferibilmente solo cavi bilancia. Cavi sbilancia possono essere usa ma risultano
rumorosi su lunghe distanze.
• Talvolta può essere di aiuto alimentare tuo l'equipaggiamento audio collegandolo dalla stessa linea di corrente
AC, in modo che tu gli appara condividano la stessa presa di terra.
Ore di esposizione
giornaliera
Livello sonoro in dBA
costante di tempo SLOW
Esempio
Tipico
890 Duo acusco in un piccolo club
692
495 Treno metropolitano
397
2100 Musica classica molto forte
1.5 102
1105 Rumore da traco urbano intenso
0.5 110
0.25 or less 115 Parte più rumorosa di un concerto rock

16
CONFORMITÀ CE
• I Prodo Proel sono conformi alla direva 2014/30/CE (EMC), secondo gli standard EN 55103-1 ed EN 55103-2 ed alla direva 2014/35/CE
(LVD), secondo lo standard EN 60065.
• Se sooposto a disturbi EM, il rapporto segnale-rumore può essere superiore a 10dB.
IMBALLAGGIO, TRASPORTO E RECLAMI
• L’imballo è stato sooposto a test di integrità secondo la procedura ISTA 1A. Si raccomanda di controllare il prodoo subito dopo l’apertura
dell’imballo.
• Se vengono riscontra danni informare immediatamente il rivenditore. Conservare quindi l’imballo completo per permeerne l’ispezione.
• Proel declina ogni responsabilità per danni causa dal trasporto.
• Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore.
• Eventuali avarie e danni dovranno essere contesta al veore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal
ricevimento.
GARANZIE E RESI
• I Prodo Proel sono provvis della garanzia di funzionamento e di conformità alle proprie speciche, come dichiarate dal costruore.
• La garanzia di funzionamento è di 24 mesi dopo la data di acquisto. I dife rileva entro il periodo di garanzia sui prodo vendu, aribuibili a
materiali difeosi o dife di costruzione, devono essere tempesvamente segnala al proprio rivenditore o distributore, allegando evidenza scria
della data di acquisto e descrizione del po di difeo riscontrato. Sono esclusi dalla garanzia dife causa da uso improprio o manomissione. Proel
SpA constata tramite verica sui resi la difeosità dichiarata, correlata all’appropriato ulizzo, e l’eeva validità della garanzia; provvede quindi
alla sostuzione o riparazione dei prodo, declinando tuavia ogni obbligo di risarcimento per danni dire o indire eventualmente derivan
dalla difeosità.
INSTALLAZIONE E LIMITAZIONI D’USO
• I Prodo Proel sono desna esclusivamente ad un ulizzo specico di po sonoro: segnali di ingresso di po audio (20Hz-20kHz). Proel declina
ogni responsabilità per danni a terzi causa da mancata manutenzione, manomissioni, uso improprio o installazione non eseguita secondo le
norme di sicurezza.
• L'installazione di ques altoparlan è prevista per uso interno, in caso di ulizzo all'esterno assicurarsi che gli altoparlan siano installa
correamente in un luogo sicuro e proteo dal vento, pioggia e umidità. Al ne di non deteriorarne le prestazioni meccaniche, acusche ed
eleriche non è consigliato lasciare ques altoparlan espos all'aperto per lunghi periodi di tempo, si consiglia pertanto una installazione
temporanea all'evento da sonorizzare.
• L'installazione di ques altoparlan è prevista a pavimento o tramite specici suppor adegua al peso da sostenere. Pertanto evitare
l'installazione su elemen instabili quali: mobili, sedie e superci vibran quali palchi e altri altoparlan non dota di ssaggi a a evitare
spostamen dell'altoparlante. Quindi evitare di ulizzare suppor non adegua, si consiglia di usare solo i suppor suggeri da PROEL.
• Qualora gli altoparlan siano muni di pun di ssaggio per la sospensione: NON SOSPENDERE GLI ALTOPARLANTI DALLE MANIGLIE usare
esclusivamente ques pun di ssaggio. Consultare arezzis professionis o ingegneri struurali prima di sospendere altoparlan da struure non
intese per questo specico scopo. Non superare il limite di carico della struura che sosterrà gli altoparlan. Assicurarsi che tue le meccaniche
di sostegno siano in grado di sopportare un peso almeno 5 volte superiore al carico degli altoparlan incluse le meccaniche di sospensione.
• Nel caso di installazioni sospese di altoparlan avi in cui non sia possibile l'uso dei singoli interruori degli altoparlan per l'accensione e lo
spegnimento dei medesimi, si raccomanda l'installazione di interruori sulle linee di alimentazione della rete elerica, a tale proposito consultare
un esperto elericista per il correo dimensionamento dell'impianto elerico.
• Installare ques altoparlan il più lontano possibile da radioricevitori e televisori. Un altoparlante installato in prossimità di ques appara può
causare interferenza e rumore con conseguente degrado della ricezione di immagini e suoni.
• La Proel S.p.a. si riserva di modicare il prodoo e le sue speciche senza preavviso.
• Proel declina ogni responsabilità per danni a terzi causa da mancata manutenzione, manomissioni, uso improprio o installazione non eseguita
secondo le norme di sicurezza e a regola d'arte.
ALIMENTAZIONE E MANUTENZIONE
• Pulire il prodoo unicamente con un panno asciuo.
• Controllare periodicamente che le aperture di raredamento non siano ostruite da accumuli di polvere, provvedere alla rimozione della polvere
mediante un pennello o aria compressa.
• Gli altoparlan amplica della Proel sono costrui in CLASSE I e prevedono sempre il collegamento mediante presa di corrente con terminale
di terra di protezione (terzo terminale di terra).
• Prima di collegare l'apparecchio alla presa di corrente, accertatevi che la tensione di rete corrisponda a quella indicata sul retro dell’apparato, è
consento un margine del ±10% rispeo al valore nominale.
• Negli altoparlan amplica sono presen anche i seguen disposivi di sicurezza:
ü protezioni termiche dell'amplicatore.
ü protezioni alla potenza erogata in eccesso ai singoli altoparlan.
• LA SOSTITUZIONE DI FUSIBILI ALL'INTERNO DELL'APPARATO È CONSENTITO SOLAMENTE A PERSONALE QUALIFICATO.
• CONTROLLARE LO STATO DEI FUSIBILI DI PROTEZIONE ESCLUSIVAMENTE AD APPARATO SPENTO E DISCONNESSO DALLA RETE ELETTRICA.
• RIMPIAZZARE IL FUSIBILE DI PROTEZIONE ESCLUSIVAMENTE CON UN FUSIBILE CON LE MEDESIME CARATTERISTICHE RIPORTATE SUL
PRODOTTO.
• SE DOPO LA SOSTITUZIONE, IL FUSIBILE INTERROMPE NUOVAMENTE IL FUNZIONAMENTO DELL'APPARATO, NON INSISTERE E CONTATTARE
IL SERVIZIO ASSISTENZA PROEL.

17
INFORMAZIONI GENERALI
Grazie per aver scelto un prodoo PROEL.
V HDA sono diusori portali ultra-compa equipaggia con altoparlan seleziona, combina con un potente
amplicatore da 1200W in Classe D e con la tecnologia di processamento digitale ad alta risoluzione CORE di PROEL.
I woofer a lunga escursione con bobina mobile da 3”, in combinazione con i driver a compressione CELESTION monta
su guida d'onda ad ampia copertura, generano un livello sonoro sorprendente con una risposta estesa e lineare ed un
suono pico dei migliori sistemi professionali.
Il modulo di amplicazione da 1200W in classe D con SMPS, alloggiato in box di alluminio totalmente sigillato, fornisce
una quantà di potenza molto elevata in un involucro sorprendentemente compao e leggero, elevando il sistema a
nuovi standard di trasportabilità.
Per il processamento delle V HDA il laboratorio R&D PROEL ha sviluppato una nuova versione del DSP proprietario CORE
in grado di orire le performance più elevate per l'omizzazione del sistema. Grazie agli accura ltri di crossover ed
EQ, ai precisi compressori/limiter per il controllo dinamico e ai delay per l'allineamento temporale, il DSP CORE fornisce
un processamento di alssimo livello, in grado di garanre la massima pressione sonora con la migliore qualità audio.
L'interfaccia di controllo completa ed intuiva è costuita da una singola manopola e da un ampio display LCD per
il controllo del livello e dell'equalizzatore a 2 bande. 5 preset (MUSIC, LIVE, DJ, MONITOR, SPEECH) consentono di
omizzare il suono del sistema per qualunque po di applicazione. Il DSP CORE include anche un intelligente EQ
dinamico con tre dieren presets, in grado di adaare dinamicamente l'equalizzazione ed oenere sempre la migliore
risposta ad ogni livello di segnale.
Questo impressionante insieme di funzioni e tecnologia è incluso in uno dei più compa e leggeri box disponibili,
combinando massima portabilità e prestazioni al top.
ISTRUZIONI (FIG. 1 / 2 / 3)
1. LINE IN (ingresso COMBO XLR/JACK)
Questo è un conneore combinato XLR/JACK femmina che preleva il segnale da pracamente qualsiasi apparecchio
bilanciato o sbilanciato. Le terminazioni dell' ingresso XLR sono:
Pin 1 = schermo o massa
Pin 2 = + posivo o "caldo"
Pin 3 = - negavo o "freddo"
Le terminazioni dell' ingresso JACK sono:
Tip (punta) = + posivo o "caldo"
Ring (anello) = - negavo o "freddo"
Sleeve (manicoo) = schermo o massa
E quando si collega un segnale sbilanciato, sono le seguen:
Pin2 / Tip (punta) = + posivo o "caldo"
Pin 1-3 / Sleeve (manicoo) = schermo o massa
NOTA: Se possibile, usare sempre cavi bilancia. Cavi sbilancia possono essere usa ma potrebbero dare problemi
di rumore se molto lunghi. In ogni caso, evitate di usare un cavo bilanciato per un canale e uno sbilanciato per l’altro.
2. MIC IN (ingresso XLR microfono bilanciato)
È un conneore femmina XLR, in grado di acceare un segnale microfonico bilanciato da un microfono dinamico.
L'ingresso XLR ha i seguen terminali:
Pin 1 = schermo o massa
Pin 2 = + posivo o "caldo"
Pin 3 = - negavo o "freddo"
3. LINE IN LEVEL (controllo di livello ingresso linea)
Questo controllo di livello aenua il livello del segnale collegato all'ingresso linea (il segnale è aenuato prima del
convertore AD). L'aenuazione varia tra completamente aperto “10” a completamente chiuso “0”.
4. MIC IN LEVEL (controllo di livello ingresso microfono)
Questo controllo permee di regolare al livello omale il segnale del microfono collegato all'ingresso MIC. Si ha iI
guadagno minimo con la manopola girata completamente in senso an-orario e il guadagno massimo con la manopola
girata completamente in senso orario.
5. MIX OUT (XLR di uscita sbilanciato)
Questo conneore XLR fornisce un segnale di linea sbilanciato che rappresenta il mix degli ingressi mic e line. Collegate
questa uscita all'ingresso di un altro diusore amplicato per formare un array.
NOTA: il segnale MIX OUT è la somma degli ingressi LINE e MIC e dipende dalla posizione dei rispevi controlli di livello.

18
6. GND LIFT (interruore sollevamento massa)
Questo interruore solleva la massa degli ingressi audio bilancia dalla massa-terra dell'amplicatore. Se si hanno
problemi di ronzio su uno o più altoparlan provare a cambiare la posizione di ques interruori: perché abbiano eeo
spesso occorre siano tu su o tu giù per tu gli amplicatori e che tu i cavi siano bilancia.
7. DSP EDIT (controllo)
Premendo e ruotando questa manopola si regolano i parametri del DSP (vedi IMPOSTAZIONI DSP più avan). Tenendolo
premuto mentre si accende l'altoparlante, può essere eeuato un reset del DSP riprisnando le impostazioni di fabbrica.
8. LCD Display
Il display mostra lo stato corrente del DSP (preset corrente, aenuazione digitale, livello di ingresso) ed è ulizzato per
accedere ai parametri del DSP.
9. POWER (interruore di accensione)
Il diusore è acceso "quando l'interruore è nella posizione "I". Usate questo tasto per accendere o spegnere il diusore.
NOTA: in un impianto sonoro è buona norma spegnere i diusori sempre per primi e accenderli sempre per ulmi.
10. LINE VOLTAGE (seleore tensione di rete)
Questo seleore imposta la tensione di rete del vostro paese (picamente è già impostato in fabbrica e non è necessario
cambiarlo). L'impostazione 115V è per le tensioni da 105-120V~ e l'impostazione 230V è per le tensioni da 210-240V~.
ATTENZIONE: UNA SBAGLIATA IMPOSTAZIONE DELLA LINEA ELETTRICA AC LINE VOLTAGE PUÒ DANNEGGIARE
SERIAMENTE L'AMPLIFICATORE INTERNO.
11. FUSE (portafusibili)
In questo vano è inserito il fusibile di protezione principale di rete.
ATTENZIONE: RIMPIAZZARE IL FUSIBILE DI PROTEZIONE ESCLUSIVAMENTE CON UN FUSIBILE CON LE MEDESIME
CARATTERISTICHE RIPORTATE SUL PRODOTTO. SE DOPO LA SOSTITUZIONE, IL FUSIBILE INTERROMPE NUOVAMENTE
IL FUNZIONAMENTO DELL'APPARATO, NON INSISTERE E CONTATTARE IL SERVIZIO ASSISTENZA PROEL.
12. AC~ (presa di alimentazione di rete)
In questa presa va inserito il cavo di alimentazione di rete del diusore. Si raccomanda di ulizzare esclusivamente il cavo
di alimentazione in dotazione al diusore. Accertarsi che il diusore sia spento prima di inserire il cavo di alimentazione
nella presa di corrente.
13. LED FRONTALE (indicatore)
Il LED frontale mostra lo stato del diusore (vedi IMPOSTAZIONI DSP per l'impostazione del LED).
IMPOSTAZIONI DSP (FIG.5)
STATO CORRENTE DEL DSP (pagina principale)
Durante il normale ulizzo il display mostra:
- il preset corrente;
- l'aenuazione digitale del segnale in dB, che può essere regolato ruotando la manopola DSP EDIT;
- la barra di livello del segnale di ingresso.
La barra di livello mostra due avvermen nel caso che il segnale di ingresso raggiunga livelli molto eleva:
LIMITER! - l'altoparlante ha raggiunto la massima potenza applicabile, quindi il segnale di ingresso viene limitato dal
DSP per evitare la distorsione o il sovraccarico degli altoparlan.
IN CLIP! - il segnale in ingresso è prossimo alla massima dinamica del convertore AD del DSP, per cui deve essere
ridoo usando i controlli di livello LEVEL (3) e (4) allo scopo di evitare la distorsione.
PRESET (pagina 1/8)
Questo menu viene ulizzato per scegliere uno dei preset di EQ disponibili, in modo da congurare il po di suono
riprodoo dall'altoparlante (vedi FIG.4 per la corrispondente risposta in frequenza):
1-MUSIC: da ulizzare per la riproduzione di musica registrata. Questo è il preset iniziale.
2-LIVE: da ulizzare per riprodurre voci e strumen in applicazioni live.
3-DJ: specicatamente realizzato per la riproduzione di musica dance ed eleronica.
4-MONITOR: da selezionare quando l'altoparlante è ulizzato come monitor da palco per musicis o DJ.
5-SPEECH: da ulizzare per il parlato, in parcolare in quelle situazioni in cui si collega un microfono dinamico
direamente all'ingresso MIC.
MASTER EQ (pagine 2/8 e 3/8)
Ques menu sono usa per impostare l'equalizzazione principale. I bassi variano da -6dB a + 6dB a 90Hz, gli al da -6dB
a+6dB a 8KHz, entrambi con ltri di po "shelving".
DYNAMIC EQ (pagina 4/8)
Questo menu è usato per impostare l'equalizzatore dinamico. Tre dieren preset DEQ sono disponibili:

19
1-SOFTLOUD: per un eeo loudness leggero.
2-MAXLOUD: per un eeo loudness accentuato.
3-HFPROTECT: per ridurre l'asprezza del suono e per la protezione del trasduore HF a livelli sonori eleva.
L'impostazione iniziale è OFF. Vedi il paragrafo DEQ più soo per una completa descrizione del comportamento
dell'equalizzatore dinamico.
FRONT LED (pagina 5/8)
Questo menu è usato per l'impostazione del LED frontale. Tre dieren opzioni sono disponibili:
OFF: il LED è sempre spento.
ON: il LED è sempre accesso ci colore VERDE quando il diusore e è acceso.
SIGNAL/LIMIT: il LED lampeggia in VERDE per indicare la presenza di segnale e in ROSSO per indicare che il DSP sta
limitando il segnale. Questa è anche l'impostazione iniziale.
LCD (pagina 6/8)
Questo menu è usato per impostare il contrasto dell'LCD. Varia da 0 a 10 e l'impostazione iniziale è 7.
INFO (pagina 7/8)
Questa pagina mostra le informazioni sul modello del diusore e la versione del rmware.
EXIT (pagina 8/8)
Per uscire dalle impostazioni del DSP e tornare alla pagina principale.
L' EQUALIZZATORE DINAMICO (DEQ)
Quando si applica un'equalizzazione in incremento su un diusore
amplicato dotato di limiter interno, la sua massima dinamica, così
come il massimo SPL, potrebbero risultare rido. Ciò è dovuto al
fao che le frequenze incrementate raggiungono la soglia del limiter
mentre il resto del segnale è ancora parecchi dB al di soo, causando
una limitazione dell intero programma con una notevole riduzione della
dinamica. Questo è chiaramente visibile nella gura STANDARD 'STATIC'
EQ, dove un equalizzazione in aumento di 6dB causa la perdita di 6dB
di dinamica.
Il DEQ è un equalizzatore che cambia dinamicamente la sua curva in
funzione del livello del segnale. Usando il DEQ è possibile modicare
anche in modo massiccio il suono a livelli bassi e medi, mantenendo la
massima dinamica a livelli eleva. Come è possibile vedere nelle gure
SOFTLOUD e MAXLOUD, un'esaltazione è applicata alle frequenze
alte e basse oenendo un suono più 'pieno' ed esteso a volumi bassi
e medi. Quando il segnale cresce di livello, l'equalizzazione viene
progressivamente ridoa consentendo di sfruare la massima dinamica
a qualunque livello.
I preset SOFTLOUD e MAXLOUD possono essere ulizza con grandi
vantaggi in combinazione con i preset MUSIC e DJ, ma possono essere
uli anche in alcune situazioni LIVE.
La curva DEQ HFPROTECT è lineare a bassi che medi livelli, mentre due
EQ a togliere vengono inseri nella regione dei medio-al quando il
segnale è prossimo a raggiungere la soglia del limiter, con due beneci:
- riduzione dell'asprezza del suono che si accentua quando il diusore
sta lavorando a livelli molto sostenu, oenendo così un suono più
piacevole anche in condizioni estreme;
- protezione del driver a compressione contro danneggiamen dovu
a possibili picchi eleva alle alte frequenze.
Il preset DEQ HFPROTECT può essere ulizzato con grandi vantaggi
in combinazione con qualsiasi preset del sistema qualora il diusore
venga impiegato a livelli sonori estremi.
1k
50 20k
STANDARD ‘STATIC’ EQ
LIMIT
-10dB
-5dB
DYNAMIC RANGE
DYNAMIC RANGE
REDUCTION
HFPROTECT DYNAMIC EQ HARSH
REDUCTION
HISS
REDUCTION
1k50 20k
EQ @ LIMIT
EQ @ -5dB
EQ @ -10dB
1k
50 20k
MAXLOUD DYNAMIC EQ
EQ @ LIMIT
EQ @ -5dB
EQ @ -10dB
DYNAMIC RANGE
SOFTLOUD DYNAMIC EQ
1k50 20k
EQ @ LIMIT
EQ @ -5dB
EQ @ -10dB
DYNAMIC RANGE

REV. 45/15 CODE 96MAN0120
PROEL S.p.A.
(World Headquarter)
Via alla Ruenia 37/43
64027 Sant’Omero (TE) - ITALY
Tel: [phone]
Fax: [phone]
www.proel.com
