PROLED L500015 Series User manual

TOUCH CONTROL GLASS EASY RGBW DMX
L500015x
Bedienungsanleitung
User‘s manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
Users manual / Bedienungsanleitung

，Vorwort
Vielen Dank, dass Sie sich für den PROLED TOUCH CONTROL GLASS EASY RGBW DMX
entschieden haben. Bitte lesen Sie diese Anleitung vor der Installation und Inbetriebnahme
sorgfältig durch. Falls das Gerät beim Transport beschädigt wurde, benachrichtigen Sie bitte sofort
ihren Händler. Bitte unternehmen Sie nichts, bevor Sie ihren Händler kontaktiert haben.
Garantiebestimmungen
Vom Tag des Kaufes an gewähren wir für unsere Produkte bei sachgemäßer Verwendung im Falle
von Qualitätsmängeln kostenlose Reparatur oder Austausch, außer in folgenden Fällen:
1. Defekte durch unsachgemäßen Betrieb.
2. Schäden durch unautorisierte Reparatur, Modifikation, falschem Anschluss oder Austausch
von Chips.
3. Schäden durch Transport, Vibration usw. nach dem Kauf.
4. Schäden durch Erdbeben, Feuer, Blitzschlag, Verschmutzung oder Überspannung.
5. Schäden durch unsachgemäße Lagerung bei zu hohen Temperaturen, feuchter Umgebung
oder in der Nähe von Chemikalien.
6. Wenn das Produkt upgedatet wurde.
Sicherheitshinweise
1. Installieren Sie diesen Controller nicht während eines Gewitters, bei starken Magnetfeldern
oder Hochspannungsfeldern. Achten Sie auf einen korrekten Anschluss, um das Risiko einer
Beschädigung von Komponenten oder eines Kurzschlusses zu minimieren.
2. Stellen Sie immer eine ausreichende Belüftung sicher, um die zulässige Betriebstemperatur
einzuhalten.
3. Überprüfen Sie, ob das Netzteil den Leistungsanforderungen des Dimmers entspricht und die
Polung korrekt ist.
4. Führen Sie alle Anschlüsse nur im stromlosen Zustand durch und stellen Sie vor der
Inbetriebnahme sicher, dass kein Kurzschuss vorhanden ist.
5. Versuchen Sie niemals, das Gerät selbst zu reparieren, anderenfalls erlischt die
Herstellergarantie.
6. Zu Informationen über Updates wenden Sie sich bitte an Ihren Händler.
1. Produktbeschreibung
Der PROLED TOUCH CONTROL GLASS EASY RGBW DMX ermöglicht die Ansteuerung von
Leuchten, Panelen, Flex Strips etc. über ein DMX512 Signal und DMX-Controller. Bedient wird der
Controller über seine optisch anspruchsvolle, berührungssensitive Glass-Touch-Oberfläche. Die
einfache Anschließbarkeit sowie intuitive Bedienung rundet das positive Erscheinungsbild ab.
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
Users manual / Bedienungsanleitung

1. Technische Daten
Modell PROLED TOUCH CONTROL GLASS EASY RGBW DMX
Eingangsspannung DC 12 V / 24 V
Ausgang DMX512 Signal
Leistungsaufnahme < 1 W
Umgebungstemperatur -10°C – 45°C
Abmessungen 86 mm × 86 mm x 35 mm (LxBxT)
Netto-Gewicht 125 g
2. Eigenschaften
1. Nahezu stufenlose Einstellung der Mischfarbe
2. Farbwechselmodus
3. Speichermöglichkeit für eine bevorzugte Farbe
4. Drucksensitive Oberfläche
5. Signalausgang an 40 Adressen gleichzeitig, Wiederholung alle 4 Adressen
6. Anschluß von bis zu 10 Controllern möglich, die alle das Gleiche ausführen, aber kein
Master/Slave-Betrieb möglich ist
3. Bedienung
IP 20
Start & Pause des Farbwechsels. Es gibt nur einen Modus. Zum Starten Taste betätigen.
Geschwindigkeit höherGeschwindigkeit geringer
Helligkeitsstufe
Taste zum Speichern der aktuellen Modus-Farbe oder der über Farbrad gewählten
Farbe. Die „S"-Taste hat 3 Farben "R/G/B" vorab eingespeichert. Es können jederzeit
neue Farben gespeichert werden.
Wenn Sie -Taste drücken wird der Farbdurchlauf gestartet. Wenn Sie Ihre bevorzugte
Farbe sehen, können Sie „S“-Taste für 5 Sekunden drücken, bis die Leuchte aufblinkt.
Die Speicherung war erfolgreich.
Wenn Sie auf dem Farbrad eine Farbe wählen, können Sie „S“-Taste für 5 Sekunden
drücken, bis die Leuchte aufblinkt. Die Speicherung war erfolgreich.
Für wechsel von Warm Weisser, Neutral Weisser und Weißer Farbe.(durch Zugabe der
RGB farbmischung)
Farbrad Aus- und Einschalter. Langes Drücken = Werkseinstellungen
Kurze Betätigung bedeutet Aus- und Einschalten des jeweiligen Kanals. 1.
langes Drücken bedeutet Helligkeit +, 2. Langes Drücken bedeutet Helligkeit -
Auf dem Paneel gibt es eine kleine Leuchte. Blau bedeutet „AN“, Rot bedeutet „AUS“
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
Users manual / Bedienungsanleitung

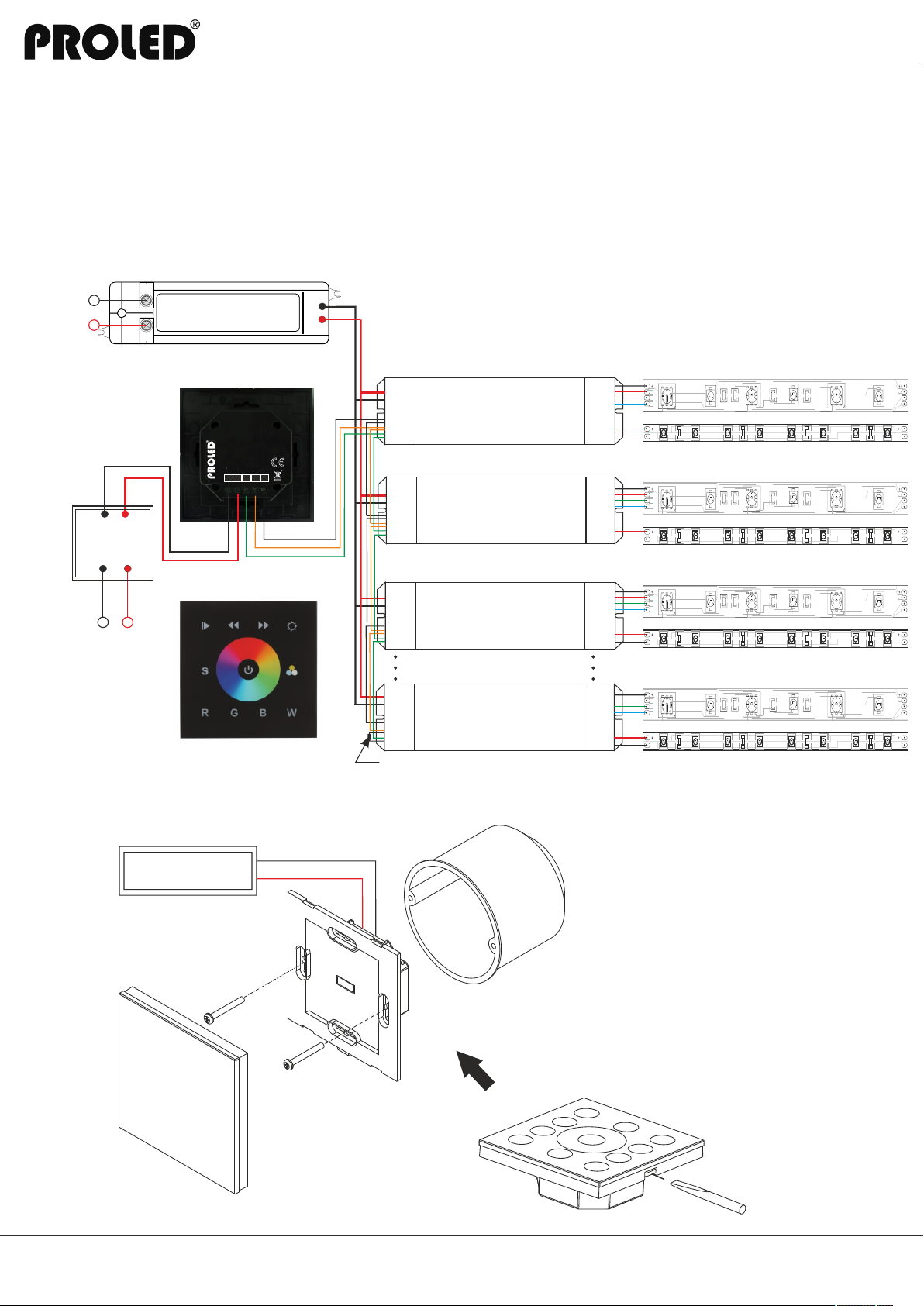

4. Anschlußdiagramm
5. Installation
Netzteil /
Power Supply
Input 12-24VDC
DMX-Controller
Input 12-24VDC
DMX-Controller
Input 12-24VDC
DMX-Controller
Input 12-24VDC
DMX-Controller
Input 12-24VDC
LN
110-240V
LN
110-240V
Netzteil /
Power Input
12-24VDC
V-
TOU CH C ON TR OL GL AS S
EASY RG BW D MX
L500015 B
Uin =1 2 VD C
Iin =0 .2 A ( max)
Out=D MX 51 2 Signal
D+D-V+ G ND
MBN Gm bH, Bal thasa r-Sch aller -Str. 3
8631 6 Fried berg, G erman y
tc=75 °C
V+ D- D+ GND
Das nachfolgende Anschlußdiagramm stellt die mögliche Anschlußweise des PROLED TOUCH
CONTROL GLASS EASY RGBW DMX als Master. Der Controller schickt insgesamt 40 Adressen,
die sich jeweils alle 4 Adressen (RGBW) wiederholen als DMX-Signal aus. Es können somit bis zu
10 DMX-Controller angeschlossen. Erster mit Adresse 001, zweiter mit 005, dritter 009 etc. bis 037
beim letzten Controller.
Sollten mehr als 10 Controller angeschlossen werden, müssen die Adressen wieder bei 001 beginnen.
120 Ohm resistant at last Controller
120 Ohm Widerstand am letzten Controller
12 - 24 V DC
External power supply
Externes Netzteil
07.19 Technische Änderungen vorbehalten
R
G
B
R
G
B
-
-
-
-
Y
R
G
B
R
G
B
Y
R
G
B
R
G
B
Y
R
G
B
R
G
B
Y
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
Users manual / Bedienungsanleitung

，Preface
Thanks for choosing PROLED TOUCH CONTROL GLASS EASY RGBW DMX. Before installation
and use, we strongly recommend you to read this manual carefully. If the device has been
damaged during transport, please report this to your supplier immediately. Please don’t take any
action without contacting your supplier first
ҟLimited Warrenty
In case of quality problems we provide free repair or replacement within one year from the day of
purchase, if this product has been used properly in accordance with the user’s manual, except in
following cases:
1. Any defects caused by wrong operation.
2. Any damages caused by unauthorized removal, maintenance, modifying, incorrect connection
and replacement of chips.
3. Any damages due to transportation, vibration etc. after purchase.
4. Any damages caused by earthquake, fire, lightning, pollution and abnormal voltage.
5. Any damages caused by negligence, inappropriate storing at high temperatures and humidity
or near harmful chemicals.
6. Product has been updated
Safety Warnings
1. Please don’t install this controller during thunderstorms, intense magnetic or high-voltage
electrical fields. To reduce the risk of component damage and fire caused by a short circuit,
make sure, that all connections are correct.
2. Always be sure to mount this unit in an area with proper ventilation to avoid overheating.
3. Check voltage and power requirements of the controller as well as the polarity of the power
supply.
4. Never connect any cables while power is on and always assure correct connections to avoid
short circuits before switching on.
5. Never attempt any repairs yourself; otherwise the manufacturer’s warranty will be void.
6. For update information please consult your supplier.
1. Product Description
PROLED TOUCH CONTROL GLASS EASY RGBW DMX allows controlling of Luminairs, Panels,
Flex Strip etc., by a DMX512-Signal and a DMX Controller. The controller is operated over an
optical ambitious, touch sensitive Glass-Touch-Survey. Easy connection, as well as the intuitive
usage, round up a positive appearance of the product.
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
Users manual / Bedienungsanleitung

1. Technical Data
Modell PROLED TOUCH CONTROL GLASS EASY RGBW DMX
Input Voltage DC 12 V / 24 V
Output DMX512 Signal
Power consumption < 1 W
Ambient temperature -10°C – 45°C
Dimensions 86 mm × 86 mm x 35 mm (LxBxT)
Net-weight 125 g
2. Specifications
1. Nearly smooth adjustment of mixed colour
2. Colour change modus
3. Possibility to save prefered colour
4. Touch sensitive survey
5. Signal output to all 40 channels a tone time, Circular flow every 4 address
6. Connection of up to 10 Controllers possible, which make all the same, but a Master/Slave
operation is not possible
3. Usage manual
IP 20
Start & Pause of colour changing. There is only one mode. For start press button.
Speed upSpeed down
Brightness
Button for saving of current mode colour or of choosen colour from colour wheel. „S"-
Button has 3 colours "R/G/B" preinstalled. You can any tiome exchange them by your
desired colours.
When you press -Button colour changing will be started. If you see your desired
colour, you can press „S“-Button for 5 Seconds, untill the light flash. Saving was
successfull.
When you choose a colour on the colour wheel , you can store it if you press „S“-
Button for 5 Seconds, untill the light flash. Saving was successfull.
For changing to Warm White, Neutral White and White colour. (with adding of RGB colour
mixing)
Colour wheel ON / OFF switch. Long pressure = Factory default
Short pressure switch ON and OFF of each channel. 1st long pressure means
Brightness +, 2nd long pressure means brightness -
On the panel is a small light. Blue means „ON“, red means „OFF“
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
Users manual / Bedienungsanleitung

4. Connection diagramm
5. Installation
The following connection diagramm shows a possible connection of PROLED TOUCH CONTROL
GLASS EASY RGBW DMX as Master. The Controller send all 40 addresses, which repeat every
4 addresses (RGBW), as a DMX-signal. In this case up to 10 DMX-Controller can be connected.
First one with address 001, second with 005, third 009 etc. up to 037 for the last Controller.
To connect more than 10 Controller, the addresses must start again at 001.
Netzteil /
Power Supply
Input 12-24VDC
DMX-Controller
Input 12-24VDC
DMX-Controller
Input 12-24VDC
DMX-Controller
Input 12-24VDC
DMX-Controller
Input 12-24VDC
LN
110-240V
LN
110-240V
Netzteil /
Power Input
12-24VDC
V-
TOU CH C ON TR OL GL AS S
EASY RG BW D MX
L500015 B
Uin =1 2 VD C
Iin =0 .2 A ( max)
Out=D MX 51 2 Signal
D+D-V+ G ND
MBN Gm bH, Bal thasa r-Sch aller -Str. 3
8631 6 Fried berg, G erman y
tc=75 °C
V+ D- D+ GND
120 Ohm resistant at last Controller
120 Ohm Widerstand am letzten Controller
12 - 24 V DC
External power supply
Externes Netzteil
07.19 Technical amendments reserved
R
G
B
R
G
B
-
-
-
-
Y
R
G
B
R
G
B
Y
R
G
B
R
G
B
Y
R
G
B
R
G
B
Y
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
