PROLED FLEX STRIP EXTENDED 700 User manual

1
FLEX STRIP EXTENDED 700
Bedienungsanleitung
User manual

Montageanleitung / Installation manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
2
，Vorwort，
Vielen Dank, dass Sie sich für den PROLED FLEX STRIP EXTENDED 700 entschieden haben. Bitte lesen Sie diese
Anleitung vor der Installation und Inbetriebnahme sorgfältig durch. Falls der Flex Strip beim Transport beschädigt
wurde, benachrichtigen Sie bitte sofort ihren Händler. Bitte unternehmen Sie nichts, bevor Sie ihren Händler
kontaktiert haben.
，Garantiebestimmungen，
Vom Tag des Kaufes an gewähren wir für unsere Produkte, bei sachgemäßer Verwendung im Falle von
Qualitätsmängeln, kostenlose Reparatur oder Austausch, außer in folgenden Fällen:
1. Defekte durch unsachgemäßen Betrieb.
2. Schäden durch unautorisierte Reparatur, Modifikation, falschem Anschluss oder Austausch von Chips.
3. Schäden durch Transport, Vibration usw. nach dem Kauf.
4. Schäden durch Erdbeben, Feuer, Blitzschlag, Verschmutzung oder Überspannung.
5. Schäden durch unsachgemäße Lagerung bei zu hohen Temperaturen, feuchter Umgebung oder in der Nähe von
Chemikalien.
6. Wenn das Produkt updatet wurde.
，Sicherheitshinweise，
1. Installieren Sie diesen Flex Strip nicht während eines Gewitters, bei starken Magnetfeldern oder
Hochspannungsfeldern. Achten Sie auf einen korrekten Anschluss, um das Risiko einer Beschädigung von
Komponenten oder eines Kurzschlusses zu minimieren.
2. Stellen Sie immer eine ausreichende Belüftung sicher, um die zulässige Betriebstemperatur einzuhalten.
3. Überprüfen Sie, ob das Netzteil den Leistungsanforderungen des Flex Strips entspricht und die Polung korrekt ist.
4. Führen Sie alle Anschlüsse nur im stromlosen Zustand durch und stellen Sie vor der Inbetriebnahme sicher, dass
kein Kurzschluss vorhanden ist.
Zu Informationen über Updates wenden Sie sich bitte an Ihren Händler.
1. Produktbeschreibung
Der PROLED FLEX STRIP EXTENDED 700 ermöglicht es verschiedene Arten von Beleuchtungen zu erstellen. Es
können Hauptbeleuchtungen, Hinterleuchtungen, Ambientebeleuchtungen etc. sowohl im Innen- wie auch
Außenbereich realisiert werden.

Montageanleitung / Installation manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
3

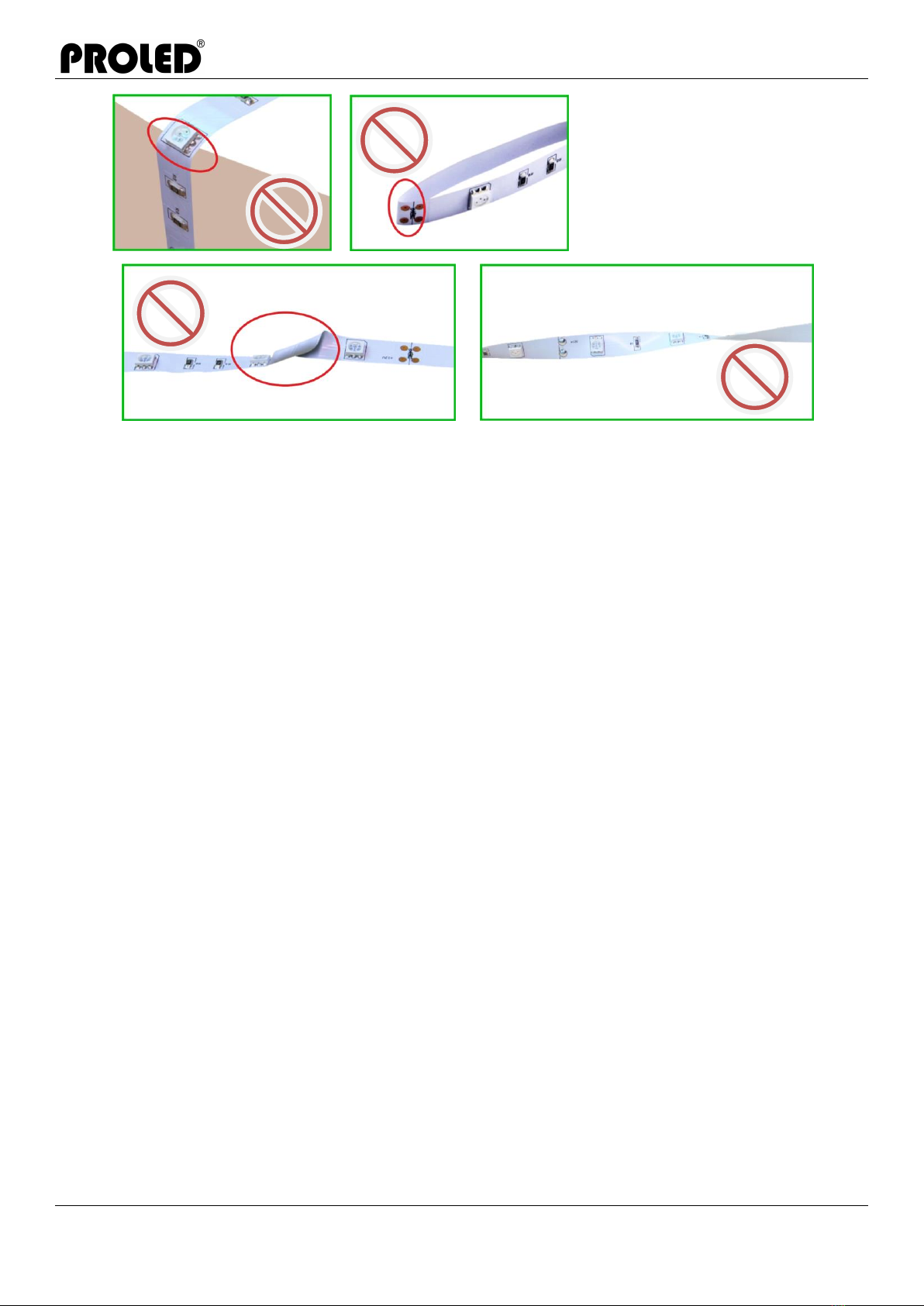

2. Hinweise
Bitte beachten Sie nachfolgende Informationen zum Umgang mit Flex Strips.
Nicht knicken
Nicht horizontal biegen
Keinen übermäßigen Druck ausüben
Während des Betriebes nicht abdecken
Nicht an Netzspannung anschließen

Montageanleitung / Installation manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
4
3. Sicherheitshinweise
•Montage nur entsprechend den lokalen Vorgaben
•Montage nur von Fachpersonal durchführen lassen
•Nur mit Class 2 Netzteilen benutzen
•Das Netzteil muss die korrekte Spannung liefern. Diese darf nicht höher sein, als auf dem Flex Strip
spezifiziert
•Benutzen Sie für die Verkabelung nur Kabel die für min. 80°C spezifiziert sind
•Benutzen Sie ausreichend dimensionierte Kabel. Fehlerhaft ausgelegte Kabel können zum Überhitzen und ggf.
zu Feuergefahr führen. Das Kabel muss für die vorhandene Spannung und Strom zugelassen sein.
•Benutzen Sie den Flex Strip nur bei einer Umgebungstemperatur von -10 –45°C
4. Montageort
1. Montieren Sie den Flex Strip nicht in einer überhitzten Umgebung, z. B. neben einer Heizung, oder in einer
schlecht kühlenden Umgebung.
2. Benutzen Sie den Flex Strip nicht in einer aggressiven Umgebung, wie z.B. Schwefel-, Chlor-, Bromhaltig etc.
a. Die Gasdämpfe können selbst durch die Silikonabdeckung diffundieren und mit der LED-Oberfläche in
Reaktion treten. Dadurch wird die Lichtausbeute empfindlich verringert und die Farbtemperatur
verschoben. Des Weiteren erhöht sich der Widerstand und somit die Stromaufnahme.
b. Organische Materialien welche N, P, S etc. enthalten.
Schwermetalle wie Sn, PB, Hg, Sb, Bi, As etc.
5. Montage
•Prüfen Sie den Flex Strip vor dem Einkleben, aber im ausgerollten Zustand, auf korrekte Funktionsweise.
Nachträgliche Reklamationen können nicht anerkannt werden.
•Schalten Sie die Hauptstromzuleitung ab und sichern Sie diese gegen wiedereinschalten.
•Überprüfen Sie, ob die korrekten Geräte verbaut werden, d. h. dass das Netzteil die gleiche Spannung haben
muss, wie der anzuschließende Strip.
•Prüfen Sie bitte auch, ob das Netzteil ausreichende Reserve hat um z. B. Leitungsverluste auszugleichen
sowie ob korrekte Leitungen verwendet werden, damit Spannungsverluste minimiert werden. Empfohlen wird,
dass das Netzteil ca. 20 % mehr Leistung hat als die angeschlossene Last.
•Beachten Sie die Polarität und schließen Sie die Leitungen korrekt an.
•Der Flex Strip darf nur an Stellen scharf gebogen werden, an denen sich keine elektronischen Bauteile
befinden. Der minimale Biegeradius beträgt ca. 2 cm. Der Flex Strip darf nicht verdreht werden.

Montageanleitung / Installation manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
5
•Die Montage muss auf wärmeleitfähigen Untergrund erfolgen, welcher ausreichend dimensioniert ist, um die
Wärmeabfuhr des gewählten Flex Strip sicher stellt. Der Untergrund muss Fett-, Öl-, Silikon-, Staub- und
Schmutzfrei sein. Für die Reinigung empfehlen wir Isopropanol.
•Montage auf unebenen wird nicht empfohlen und kann die Lebensdauer verkürzen, wie auch die Befestigung
des Flex Strips erschweren. Hierzu zählen Holz, Gipskarton, Tapeten etc.
•Vermeiden Sie das Kleben über Stoßstellen der Profile. Bedingt durch die thermische Ausdehnung bzw.
Schrumpfung kann es zu Beschädigung des Flex Strips kommen. Teilen Sie hierzu den Flex Strip an der
Schnittstelle und verwenden Sie flexible Verbindungen, z. B. Drahtbrücke.

Montageanleitung / Installation manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
6
Vorgehensweise bei Montage:
1. Ziehen Sie die Schutzfolie des Klebestreifens ein kurzes Stück ab
2. Positionieren Sie den Flex Streifen und drücken ihn leicht an. Verwenden Sie keine scharfen oder
metallischen Gegenstände.
3. Scheiden Sie die überschüssige Länge an der Schnittstelle mit einer Schere ab.
4. Beachten Sie bitte, dass ein bereits festgeklebter Streifen nicht entfernt werden darf. Hierbei kommt es zu
Beschädigungen der elektronischen Bauteile oder der Lötstellen, welche nicht unter die Garantie /
Gewährleistung fallen.
5. Reststücke können verwendet werden. Hierzu muss ein neues Anschlusskabel angelötet werden.
Unterseite mit Klebestreifen

Montageanleitung / Installation manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
7

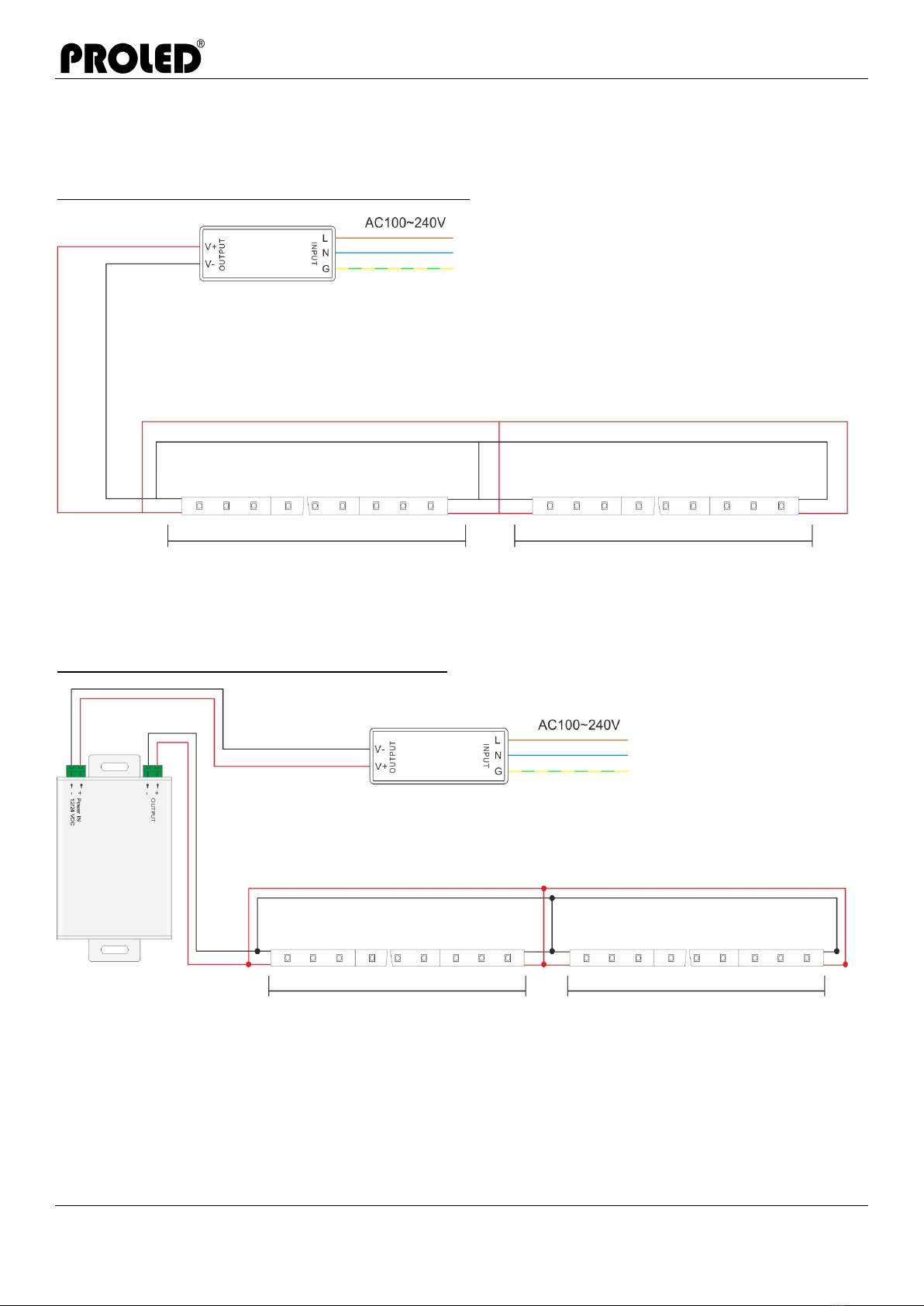

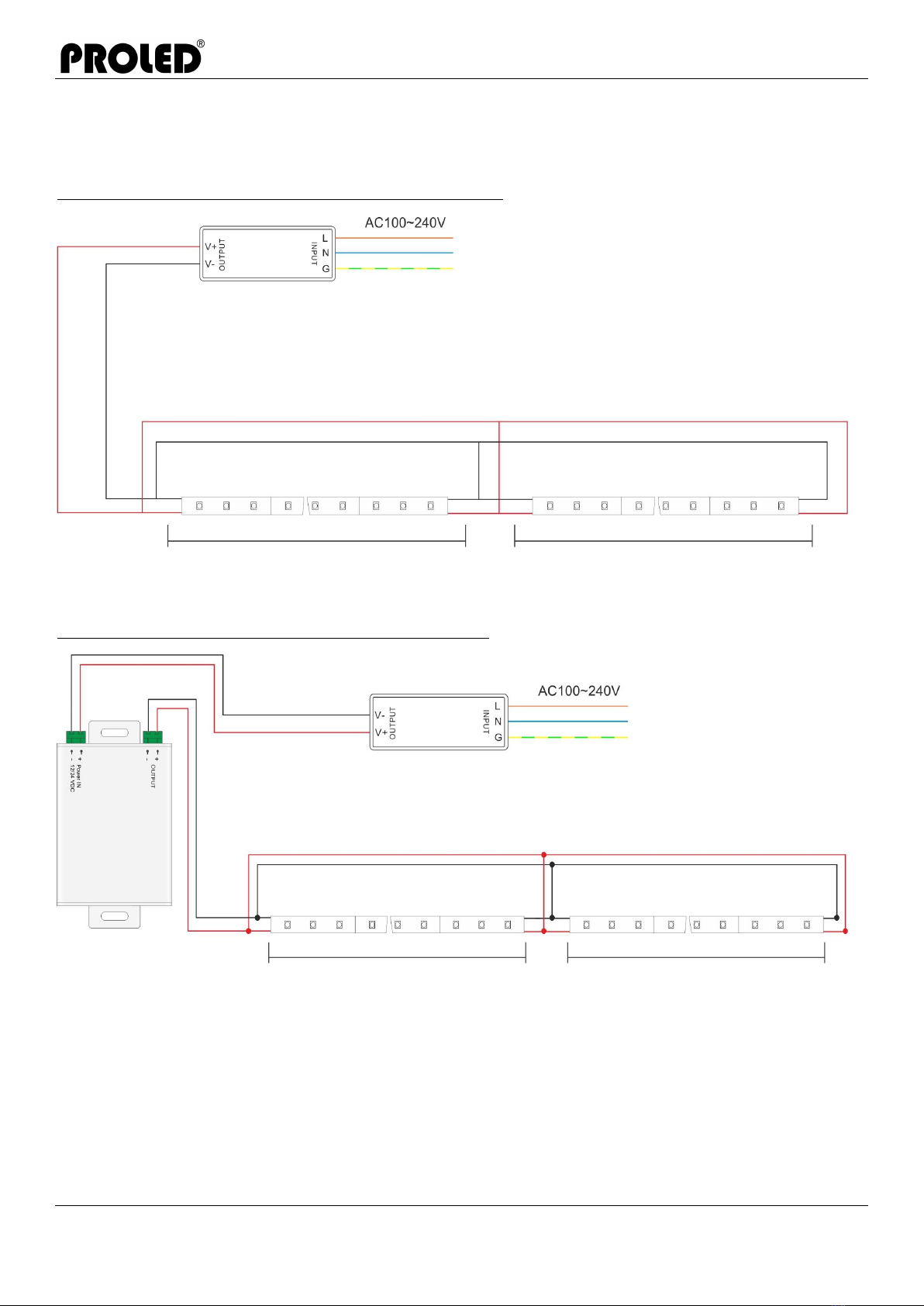

6. Anschlussschema
Die folgenden Grafiken verdeutlichen den Anschluss des Flex Strips. Den genauen Anschlussplan entnehmen
Sie bitte dem Steuergerät / Dimmer.
Anschluß eines monochromatischen Flex Strips ohne Dimmer
Anschluß eines monochromatischen Flex Strips mit Dimmer
Netzteil
12-24 VDC
Netzteil
12-24 VDC
Flex Strip Länge gemäß Spezifikation
Flex Strip Länge gemäß Spezifikation
Flex Strip Länge gemäß Spezifikation
Flex Strip Länge gemäß Spezifikation

Montageanleitung / Installation manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
8
7. Anlöten von Leitungen bei Flex Strip EXTENDED 700
Falls Sie eine Zuleitung an einen Flex Strip EXTENDED 700 anlöten müssen, gehen Sie bitte wie folgt vor. Beachten
Sie bitte, dass die korrekt abgedichteten Endkappen nur einen IP54 Schutz darstellen.
Schneiden Sie den Flex Strip an der gewünschten Entfernen Sie das Silikon über den Lötpads und
Stelle. löten Sie das Kabel korrekt an. Bitte auf richtige
Polarität achten.
Schneiden Sie ein Loch für die Zuleitung in die Schieben Sie die Endkappe über die Zuleitung.
Endkappe.
Durchstechen Sie mit der Kappe den Tubenauslass, Schrauben Sie den Auslasstrichter auf die Tube
des.Abdichtklebers, z. B. PROLED L6396.
4

Montageanleitung / Installation manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
9
Schneiden Sie den Auslasstrichter schräg an. Füllen Sie die Endkappe komplett mit dem Kleber aus.
Schieben Sie die Endkappe auf den Strip, so dass
diese über die Lötstelle reicht.
Hinweis:
Bitte die neu verklebte Endkappe mindestens 24 h unbewegt trocknen lassen. Bitte beachten Sie auch, dass Silikon
nicht wartungsfrei ist. Die Verklebung muss regelmäßig, jedoch mindestens 1x pro Jahr, kontrolliert und bei Bedarf
ausgebessert werden.

Montageanleitung / Installation manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
10
8. Befestigung von Flex Strips EXTEND 700
Für die Befestigung der Flex Strip EXTEND 700 existieren entsprechende Kunststoffhalterungen.
Falls diese nicht benutzt werden, muss der Flex Strip EXTEND 700 mit geeigneten Kleber fixiert werden. Das
vorhandene 3M-Klebeband ist nur als Montagehilfe geeignet, jedoch nicht für dauerhafte Befestigung.
Nachfolgend sehen Sie Beispiele, wie die Kunststoffhalterungen angebracht werden können.
ACHTUNG:
Bei der Montage des Flex Strip EXTEND 700 im Freien muss die thermische Ausdehnung bzw. Schrumpfung
berücksichtigt werden. Die Verklebung darf nicht durchgehend über den gesamtem Bereich gehen, da dies
entsprechende Bewegungen verhindert und zur Zerstörung des Flex Strips führen kann.
Abhängig von den Temperaturschwankungen kann die Ausdehnung bzw. Schrumpfung bis zu 1,5 cm/m betragen.
Dieses muss bei der Montage berücksichtigt werden.
Halteschraube
Clip
Flex Strip EXTENDED
Bitte zulässigen Biegeradius beachten!

Montageanleitung / Installation manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
11

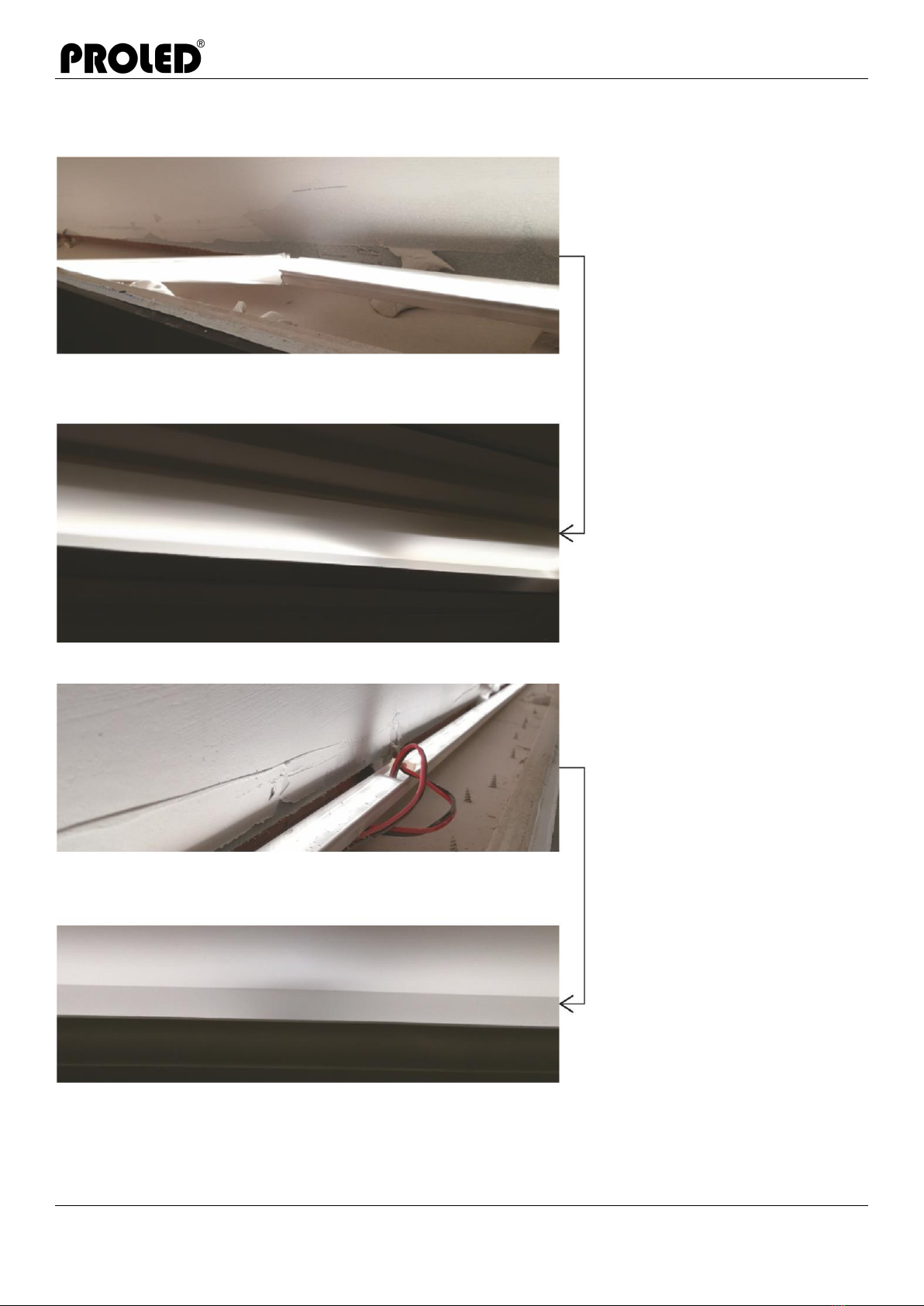

9. Fehlerbehebung
Nachfolgend sehen Sie einige Fehler und ihre Auswirkungen
Die Verlegung des Flex Strips
erfolgte nicht gleichmäßig über
gesamte Länge. Dadurch ist der
Lichtaustritt unterschiedlich.
Zuleitungskabel wurde nicht
ordentlich verlegt.
Es bildet sich ein Schattenwurf an der
Wand.

Montageanleitung / Installation manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
12
HINWEIS:
Die Montage und Inbetriebnahme darf nur vom qualifiziertem Personal durchgeführt werden.
Nationale Vorgaben müssen eingehalten werden. Vor jeder Arbeit ist die Leuchte vom Netz zu trennen.
Dieses Produkt gilt als „umgebendes Produkt“ im Sinne der Verordnung (EU) 2019/2020 und (EU) 2019/2015.
Die Lichtquelle ist ein integraler Bestandteil des umgebenden Produktes. Eine Trennung der Lichtquelle und des
umgebenden Produktes führt zu irreversiblen Beschädigungen. Ein Austausch der Lichtquelle unter der Anwendung
von allgemein verfügbaren Werkzeugen ist für dieses Produkt nicht sinnvoll.
Die verwendete Lichtquelle kann zu Prüfzwecken entnommen werden.
Der Austausch der Lichtquelle ist nicht vorgesehen, da dadurch das umgebende Produkt zerstört wird.
Energieeffizienzklassen der Lichtquellen:
Die in dieser Anleitung erwähnten Produkte enthalten Lichtquellen der nachfolgenden Energieeffizienzklasse,
aufgeschlüsselt gemäß Artikelnummer:
Artikelnummer Energieeffizienzklasse der Lichtquelle
L65EX704 F
L65EX706 F
L65EX708 F
L65EX726 F
L65EX736 G
12.22 Technische Änderungen vorbehalten

Montageanleitung / Installation manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
13
，Preface，
Thanks for choosing the PROLED FLEX STRIP EXTENDED 700. Before installation and use, we strongly recommend
you to read this manual carefully. If the Flex Strip has been damaged during transport, please report this to your
supplier immediately. Please don’t take any action without contacting your supplier first.
，Limited Warranty，
In case of quality problems we provide free repair or replacement from the day of purchase, if this product has been
used properly in accordance with the user’s manual, except in following cases:
1. Any defects caused by wrong operation.
2. Any damages caused by unauthorized removal, maintenance, modifying, incorrect connection and replacement of
chips.
3. Any damages due to transportation, vibration etc. after purchase.
4. Any damages caused by earthquake, fire, lightning, pollution and abnormal voltage.
5. Any damages caused by negligence, inappropriate storing at high temperatures and humidity or near harmful
chemicals.
6. Product has been updated
，Safety Warnings，
1. Please don’t install this Flex Strip during thunderstorms, intense magnetic or high-voltage electrical fields. Take
care about correct connections to minimize the risk of damage of components or short circuits.
2. Always be sure to mount this unit in an area with proper ventilation to avoid overheating.
3. Check if the power supply fulfills the voltage and power requirements of the Flex Strip as well as the polarity.
4. Make all connections only in powerless condition and make sure that no short circuit is existing before switching on
the Flex Strip.
Please contact your local dealer for updates.
1. Product description
PROLED FLEX STRIP EXTENDED 700 allows to make different types of illuminiation. It can be used for main
illumination, for background illuminiation, ambiente illumination etc. as well as inside or outside.

Montageanleitung / Installation manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
14

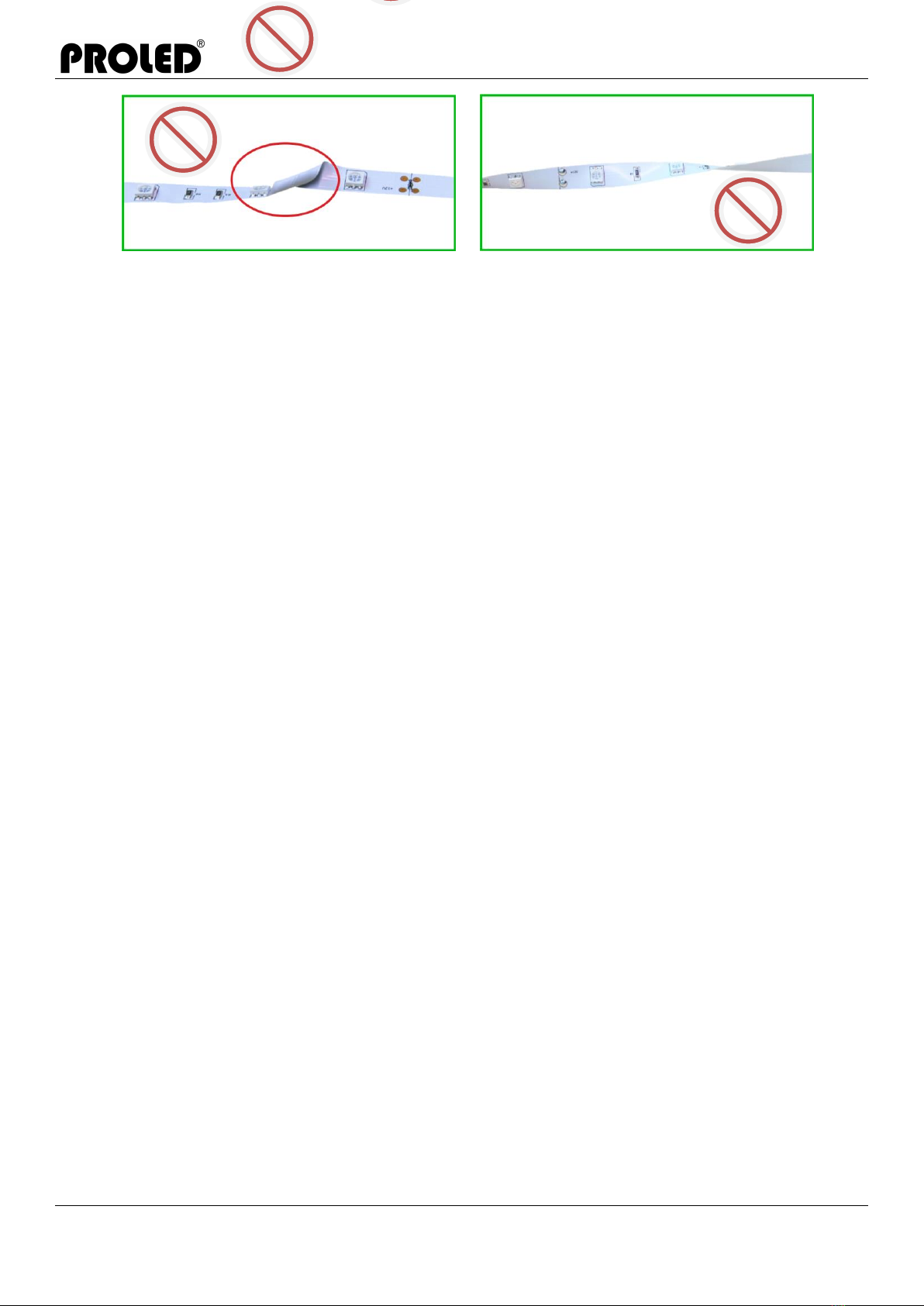

2. Cautions
Please follow below information using Flex Strips.
Do not bend sharply
Do not bend horizontaly
Do not expose to pressure

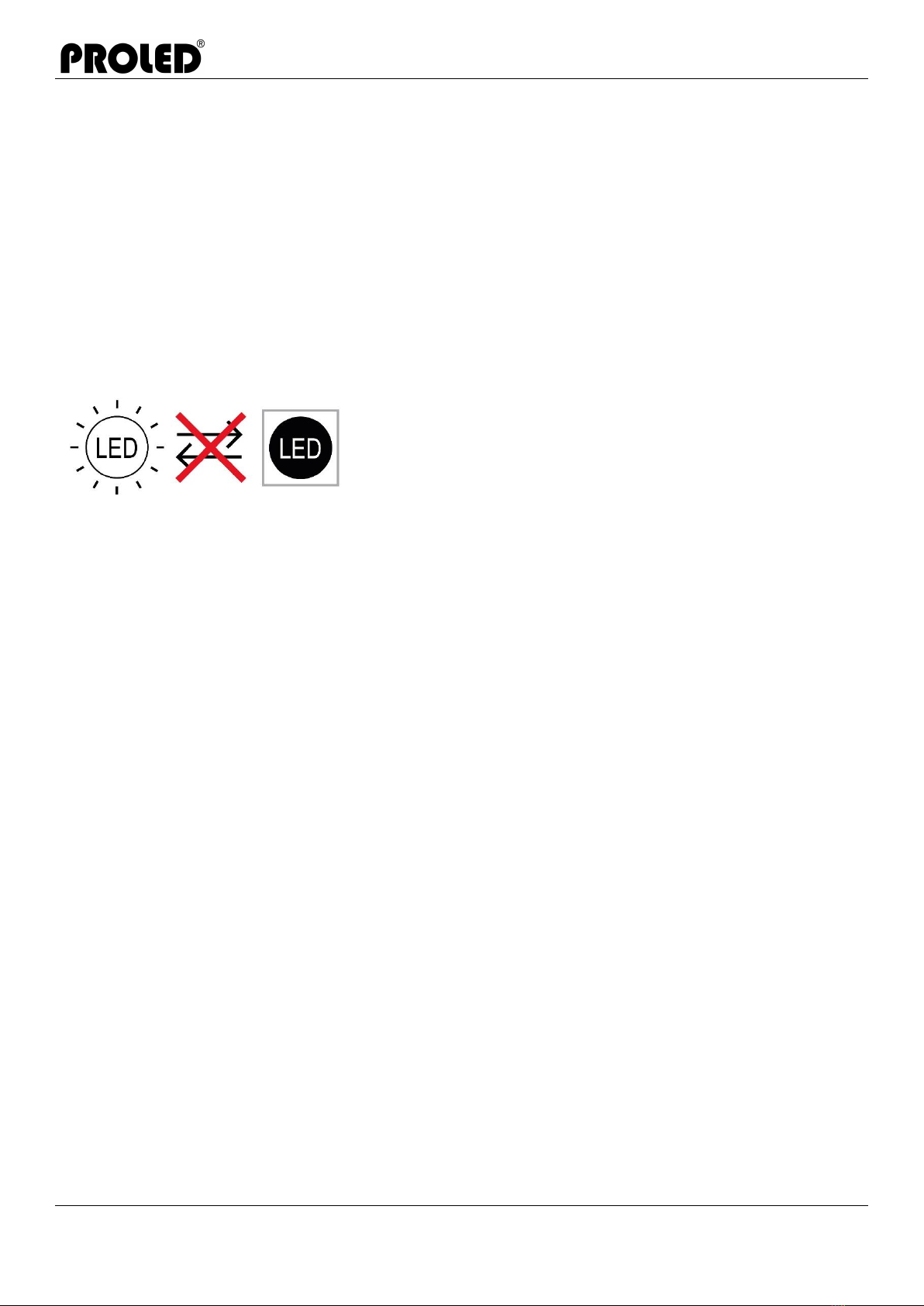

Do not cover during working
Do not connect to mains supply

Montageanleitung / Installation manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
15
3. Safety cautions
•Installation only according to local specifications
•Installation only by professional staff
•Use only Class 2 power supplies
•Power supply must have correct voltage. Voltage must correspond to voltage listed on Flex Strip
•Use only cables which are specified for more than 80°C
•Use correct dimension of cables. Wrong cables can lead to overheat and eventually result in fire. Cable must
be approved for the existing voltage and current
•Use the Flex Strip only at an ambient temperature of -10 –45°C
4. Installation place
1. Do not install the Flex Strip in an overheated ambient, for example near a radiator, or in a bad cooling
surrounding.
2. Do not use the Flex Strip in an aggressive surrounding, for example containing sulfur, chlorid, brom etc.
a. Gas vapour can diffuse through the silicon cover and react with the LED surface. Due to this, the light
output will be significant lower and a temperature shift can’t be avoided. Further more the resistance will
rise, which result in higher current.
b. Organic materials, which contains N, P, S.
Heavy metals like Sn, PB, Hg, Sb, Bi, As etc.
5. Installation
•Check the correct function of the Flex Strip, but in unrolled shape, before fixing it. Complains after installation
can not be accepted.
•Switch off the mains supply and secure it against switching on.
•Please check if the correct units will be installed, this means that the power supply must have same voltage
like the connected Flex Strip.
•Please check if the power supply has enough power, for example to compensate power loss due to long
cables and if the correct cables are used to minimize voltage loss. It is suggested that the power supply has ca.
20% more power than the connected load.
•When connecting the cables, please take care about the polarity.
•Adhesive surface must be non-conductive. It is recommended to stick the Flex Strips into anodized aluminium
profiles.
•Flex Strip can only be bend sharply at areas with no electronical components. The minimum bending radius is
2 cm. Flex Strip is not allowed to be twisted.

Montageanleitung / Installation manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
16
•Installation must be made on a heat disposal underground, which is adequate dimensioned, to remove the
heat of the desired Flex Strip. The underground must be free of greas, oil, silicone, dust and dirt. We suggest
Isopropanol for cleaning.
•Installation on uneven grounding is not suggested as the life time will be shorted and make fixing difficult.
These include wood, plaster board, wallpaper etc.
•Avoid fixing over profile splice. Because of thermal expanding or shrinking a damage of Flex Strip can happen.
Divide the Flex Strip in this case and use flexible connections, for example wire strap.

Montageanleitung / Installation manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
17
Installation steps:
1. Remove the protection foil of the adhesive tape
2. Place the Flex Strip in the profile and stuck it gently. Do not use any sharp or metallic tools.
3. Cut away the not needed part of the Flex Strip, with a scissor, at the marked cutting line.
4. Please pay attention, that an already sticked Flex Strip should not be removed again. It is possible that
electronical parts or soldering points will break, which isn’t covered by guarantee or warrenty.
5. Rest pieces can be used at other project. Only connection cable must be soldered to the Flex Strip.
Lower side with adhesive tape

Montageanleitung / Installation manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
18
6. Connection diagram
Following diagrams show the connection of Flex Strips. Please refer to the manual of your controller/dimmer for
exact connection diagram.
Connection of monochromatic Flex Strips without dimmer
Connection of monochromatic Flex Strips with dimmer
PSU
12-24 VDC
PSU
12-24 VDC
Flex Strip length according to specifications
Flex Strip length according to specifications
Flex Strip length according to specifications
Flex Strip length according to specifications

Montageanleitung / Installation manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
19
7. Soldering of cables at Flex Strip EXTENDED 700
If you have to solder a connection to a Flex Strip EXTENDED 700, please work according to following steps. Please be
advised, that correctly sealed end caps have only a IP54 classification.
Cut the Flex Strip on marked cutting line. Remove the silicone from the soldering pads.
Solder the cable correctly . Please take care about
correct polarity.
Cut a hole for power cable into the end cap. Move the end cap over the cable.
Pierce the tube outlet with the cap of the sealing Screw the outlet funnel on the tube.
glue, for example PROLED L6396.
4

Montageanleitung / Installation manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
20
Cut the funnel diagonally. Fill the end cap completely with the glue.
Move the end cap over the strip, so that the soldering
pads are covered.
Caution:
Please leave new glued end cap minimum 24 h without movement for drying. Please be advised, that silicone is not a
maintenance-free. The glue must be checked regularly, but at least once a year, and must be replaced if needed.
