PULEX PERGOLA SHUTTER HARDWARE User manual

www.PYLEX.com
1-800-264-1881
PERGOLA SHUTTER HARDWARE
ENSEMBLE DE VOLETS ARTICULÉS
INSTALLATION MANUAL
MANUEL D’INSTALLATION
91-REV0418

PARTS LIST • LISTE DES PIÈCES
WWW.PYLEX.COM
B
(88X)
A
(40X)
C
(4X)
(1X)
E
F
(1X)
(260X) (12X) (140X)
D
(88X) RULE / RÈGLE
SCREWS / VIS
123
POUR CONSTRUIRE UNE PERGOLA COMPLÈTE VOIR LES
INFORMATIONS SITUÉES À L’ARRIÈRE DE LA BOITE.
(Requière le Produit #12071 et le produit # 12072).
TO BUILT A COMPLETE PERGOLE
SEE INSTRUCTION ON THE BACK OF THE BOX.
(Product # 12071 and Product #12072 are required).

A
WWW.PYLEX.COM 1
SHUTTER HARDWARE / VOLETS ARTICULÉS

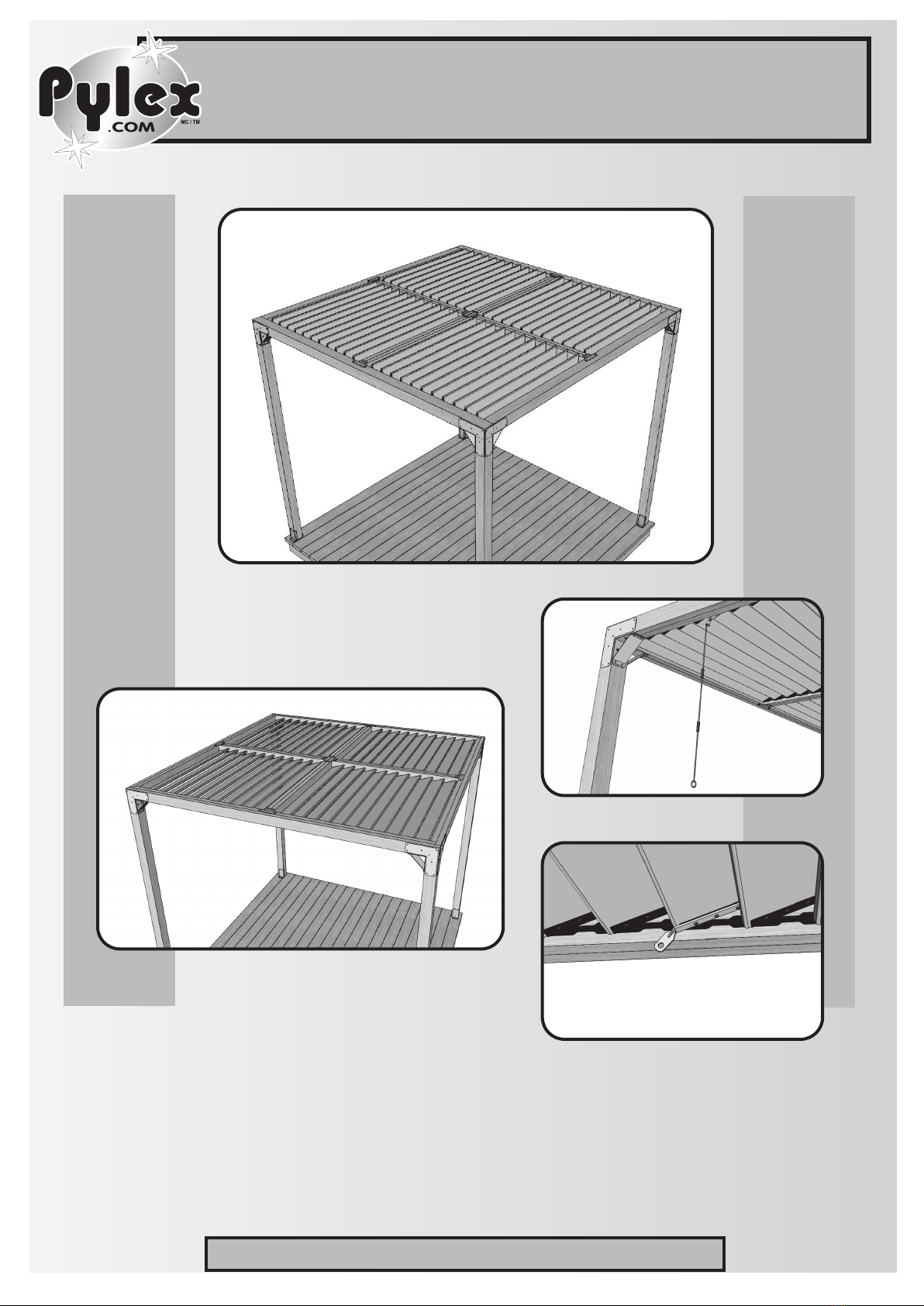

POSSIBLE SIZES WITH THIS KIT
DIMENSION POSSIBLE AVEC CET ENSEMBLE
9' X 9'
TO
JUSQU’À
9' X 12'
9'
9'

A
WWW.PYLEX.COM
2
SHUTTER HARDWARE / VOLETS ARTICULÉS
PERGOLA ALREADY ASSEMBLED
PERGOLA DÉJÀ MONTER
A
B
C
FEFER TO ANNEX AT THE END OF
THE INSTALLATION GUIDE FOR SIZE CHART
VOIR ANNEXE À LA FIN DU GUIDE
POUR VOIR LA CHARTE DE GRANDEUR
G1
G1
G1
G1
G2
G2
G2
G2
G2
G1
THIS SIZE
CAN BE MODIFIED,
REFER TO SIZES CHART
CETTE GRANDEUR
PEUX ÊTRE MODIFIÉ
VOIR ANNEXE À LA
FIN DU GUIDE
IMPORTANT :
TO PREVENT LUMBER WARDING
WE SUGGEST TO ATTACH AND LETTING THE WOOD DRY
FOR 2 TO 3 WEEKS PRIOR TO CONSTRUCTION.
IMPORTANT :
NOUS SUGGÉRONS D’ATTACHER ET LAISSER SÉCHER
DANS UN ENDROIT SEC LE BOIS DE 2 À 3 SEMAINES
AVANT LA CONSTRUCTION.
FOR THIS EXAMPLE WE ARE
BUILING A 9’ X 9’ PERGOLA
POUR NOTRE EXEMPLE NOUS
UTILISONS UNE PERGOLA DE 9' X 9'

SHUTTER HARDWARE / VOLETS ARTICULÉS 1
WWW.PYLEX.COM 3
UNWIND THE TEMPLATE AND APPLY AS SHOWN
DÉROULER LE GABARIT ET PLACER COMME ILLUSTRER
STEP • ÉTAPE
TEMPLATE / GABARIT
1 ¾"
PLACE THE TEMPLATE
AT CENTER OF 2" X 4"
IMPORTANT
PLACER LA RÉGLE AU
CENTRE DU 2" X 4"
SCREWS / VIS 1 (3X)
Screw in order of number
(Temporary fastening)
Visser les vis en ordre de numéro
(Vis temporaires)
49 ½"
24 ¾"
IMPORTANT
TROU CENTRAL DU GABARIT
6TH Hole
6e Trou
1
2
3
IMPORTANT STEP / ÉTAPE IMPORTANTE

Marque de crayons
Pencil marks
SHUTTER HARDWARE / VOLETS ARTICULÉS 2
WWW.PYLEX.COM
4
STEP • ÉTAPE
À l’aide d’un crayon marquer tous les trous.
Mark every holes using a pencil.
once every hole is marked
the template can be removed
Une fois que tous les trous sont marqués
enlever la règle.
Vis temporaires
Temporary fastening
FACADE DE LA PERGOLA
FRONT OF THE PERGOLA
A
B
Holes leave by screws
Trous laisser par vis

SHUTTER HARDWARE / VOLETS ARTICULÉS 3
WWW.PYLEX.COM 5
STEP • ÉTAPE
FRONT
FACADE
AVEC LE MÊME GABARIT
RÉPÉTER LES ÉTAPES 1 ET 2
SUR TOUS LES CÔTÉS
INDIQUÉS PAR UNE FLÊCHE
IMPORTANT:
BIEN VOUS ASSURER QUE LES MARQUES DE
CRAYON SONT BIEN VIS-À-VIS
DE CHAQUE CÔTÉ.
IMPORTANT:
MAKE A SURE THAT THE PENCIL MARK
ARE WELL FACE TO FACE
ON EACH SIDE.
USING THE SAME TEMPLATE,
REPEAT STEP 1 AND 2 ON
EVERY SIDES
POINTED BY AROW
A
CB

SHUTTER HARDWARE / VOLETS ARTICULÉS 4
WWW.PYLEX.COM
6

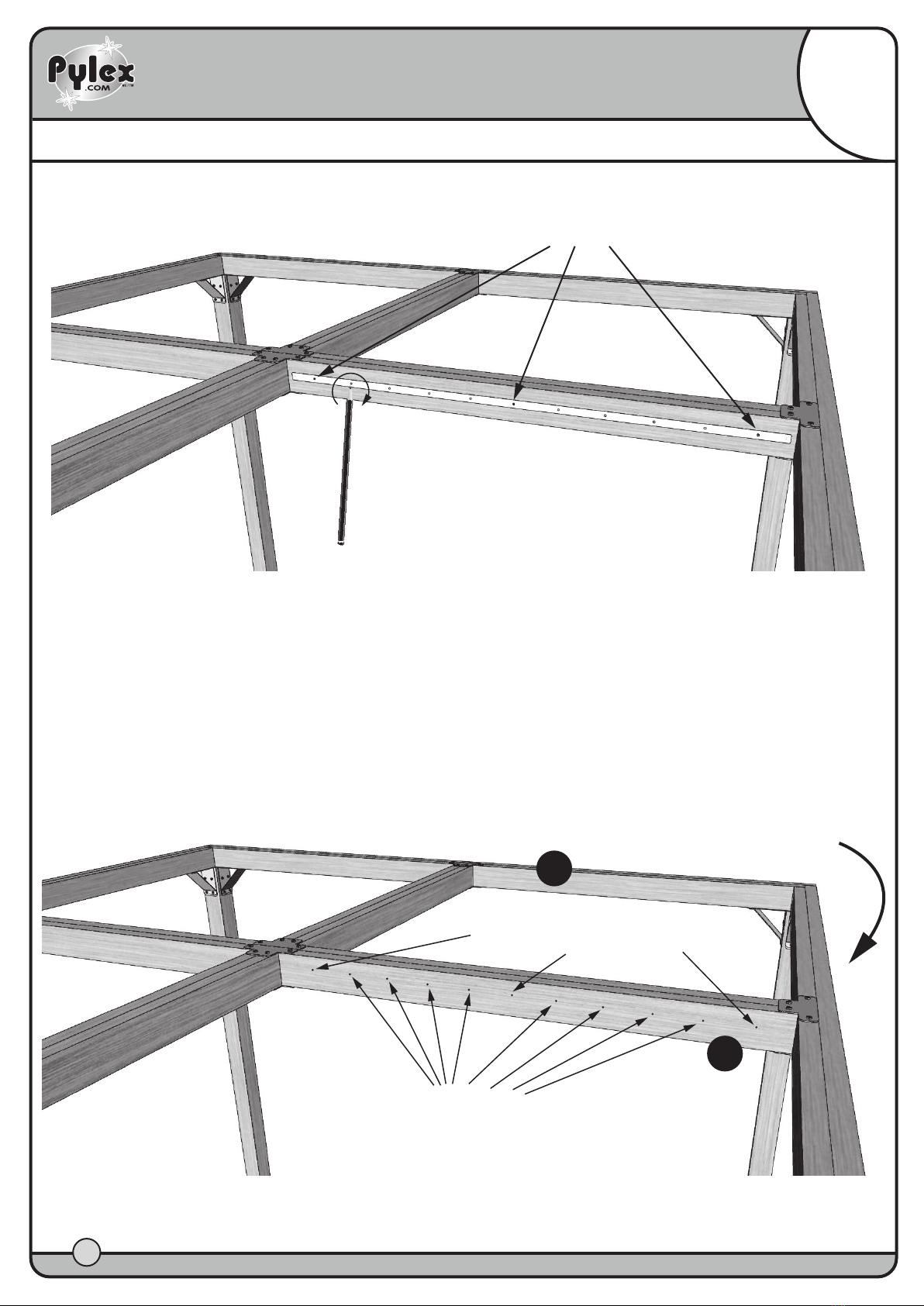

STEP • ÉTAPE
A
B
D
D
B
SCREW 3
VIS 3

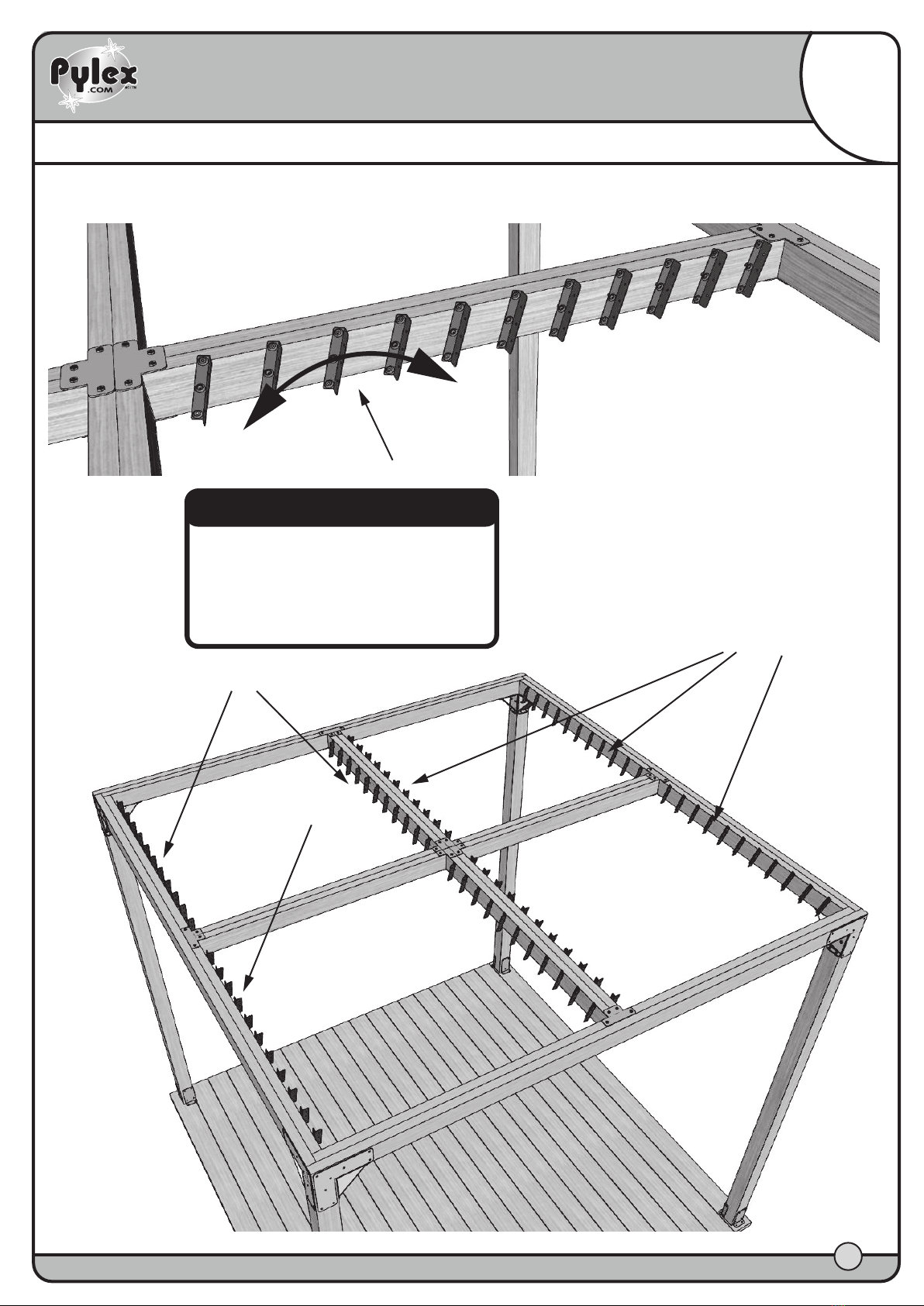

INSTALL PART B AND D AS SHOWN ABOVE AND
USE SCREWS 3 ON EVERY PENCIL MARKS
DO NOT OVER TIGHTEN, PAR B MUST TURN FREELY.
METTRE LES PIECES B ET D TEL QU’ILLUSTRÉ CI-HAUT
ET VISSER SUR CHAQUE MARQUE DE CRAYON À L’AIDE DE LA VIS 3.
NE PAS TROP SERRER,
LA PIECE B DOIT PIVOTER LIBREMENT.
REPEAT / RÉPÉTER 88 X
PIECE B

SHUTTER HARDWARE / VOLETS ARTICULÉS 5
WWW.PYLEX.COM 7
STEP • ÉTAPE
VOUS DEVEZ AVOIR 88
SUPPORTS EN «L» COMME
ILLUSTRÉ
YOU MUST HAVE 88
SUPPORT AS SHOWN
IMPORTANT
THE "L" SHAPED BRACKET MUST
ROTATE LOOSELY
LES SUPPORTS EN "L" DOIVENT
PIVOTER LIBREMENT

SHUTTER HARDWARE / VOLETS ARTICULÉS 6
WWW.PYLEX.COM
STEP • ÉTAPE
8

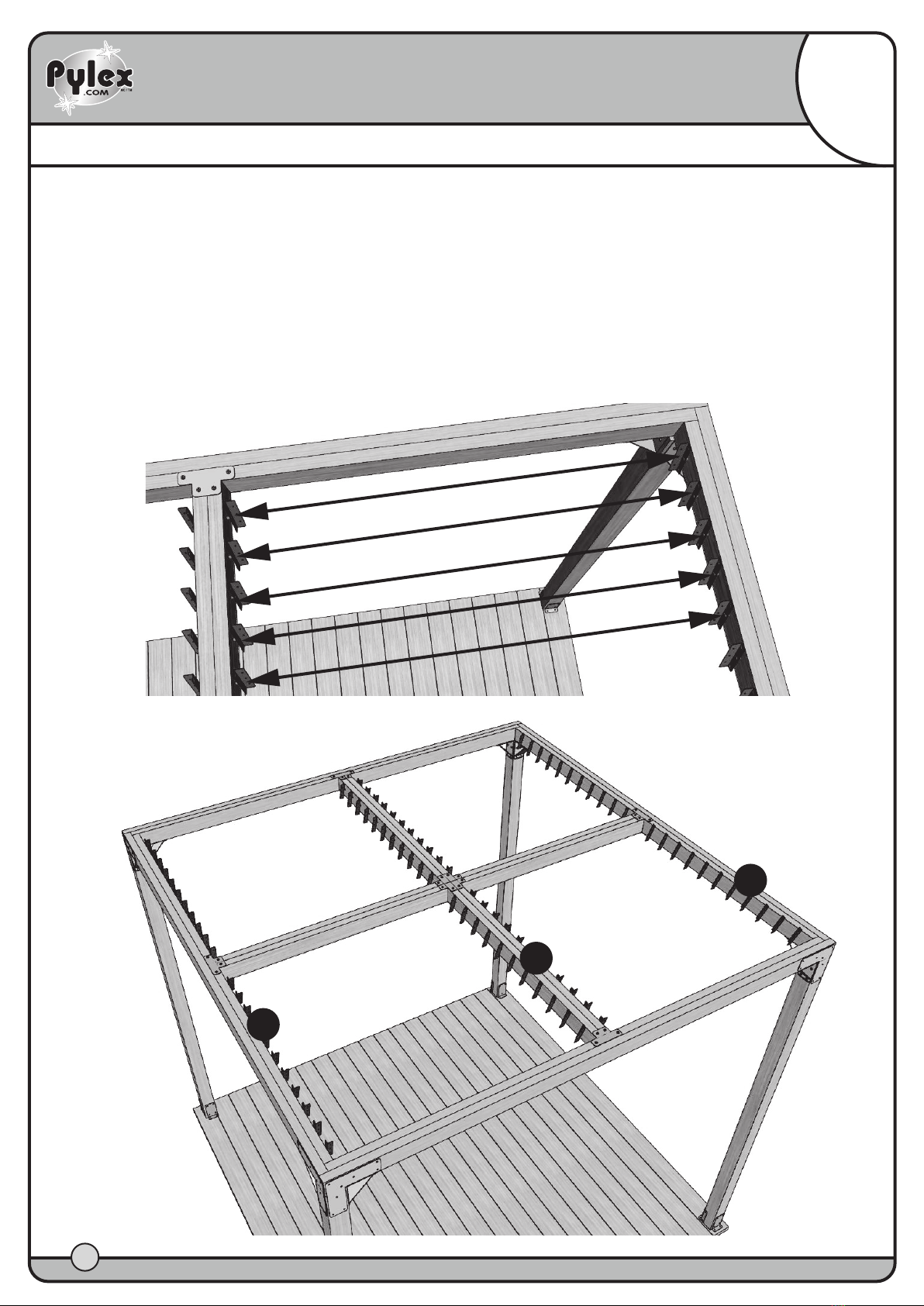

MESURER LA DISTANCE ENTRE LES SUPPORTS EN "L"
(Répèter cette opération à CHAQUES PLANCHES
il se peut que les planches ne soient pas tous exactement de la même longueur)
MEASURE THE DISTANCE BETWEEN "L" SHAPE SUPPORT
(Repeat the step every boards, the boards might not all have the same lenght)
A
C
B

SHUTTER HARDWARE / VOLETS ARTICULÉS 7
WWW.PYLEX.COM
STEP • ÉTAPE
9

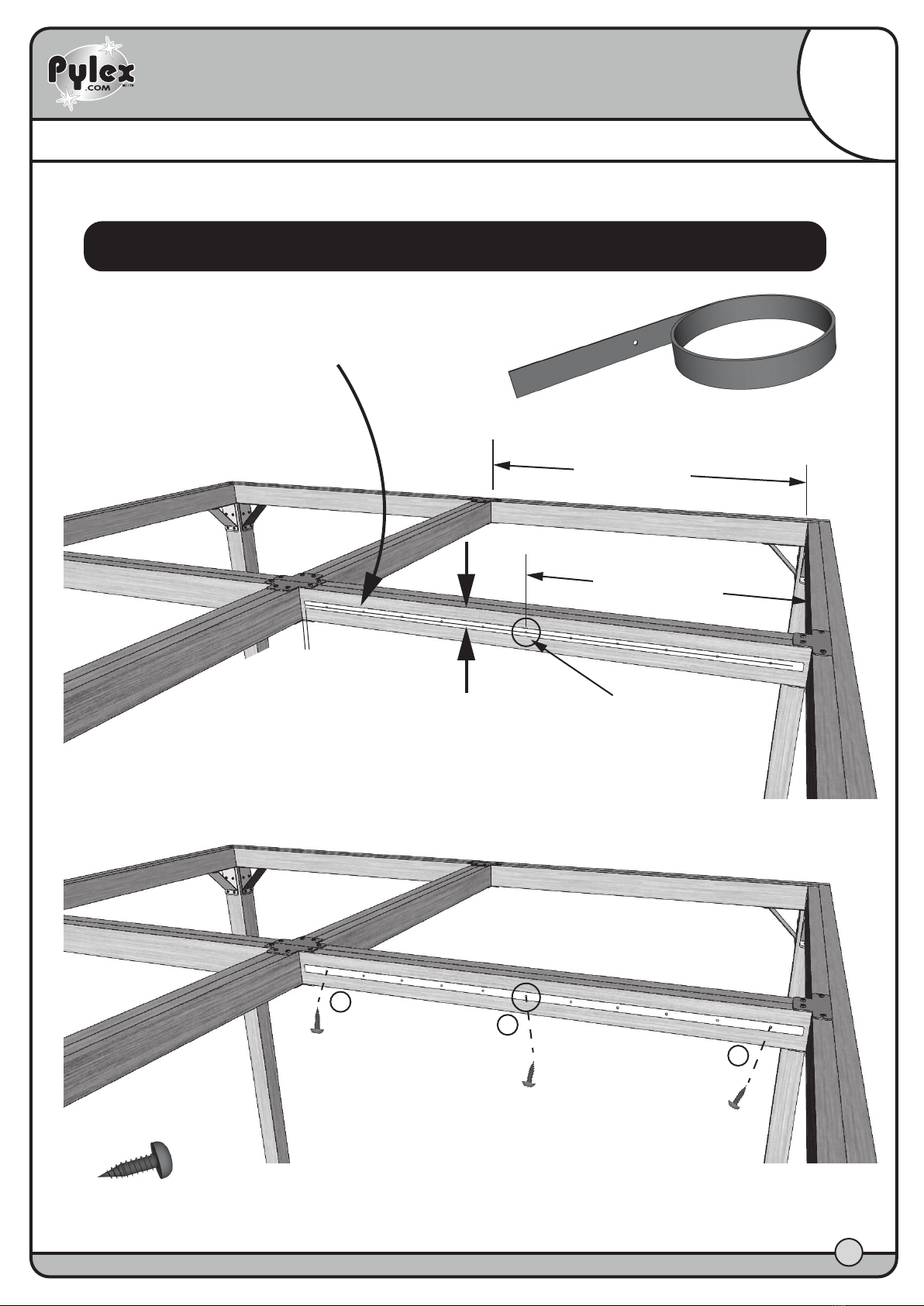

USE BOARDS OF ⁄"X 6" OR 1" X 6"
UTILISER DES PLANCHES ⁄" X 6" OU 1" X 6"
Measured the lenght
Mesurer votre grandeur
We recommand not to excced 72 inches.
Nous conseillons de ne pas dépasser 72 pouces.
REPEAT THIS STEP ON
EVERY BOARDS.
RÉPÉTER CETTE OPÉRATION
À TOUS LES PLANCHES
VOUS POUVEZ
UTILISER UN
Embout de tournevis,
#2 x 6"
YOU MAY USE
A 6" #2
ROBERSON BIT
Non fournie
Not supplied
SCREWS 1 / VIS 1
LEFT / GAUCHE
RIGHT / DROIT

SHUTTER HARDWARE / VOLETS ARTICULÉS
C
8
WWW.PYLEX.COM
STEP • ÉTAPE
10
A
B
C

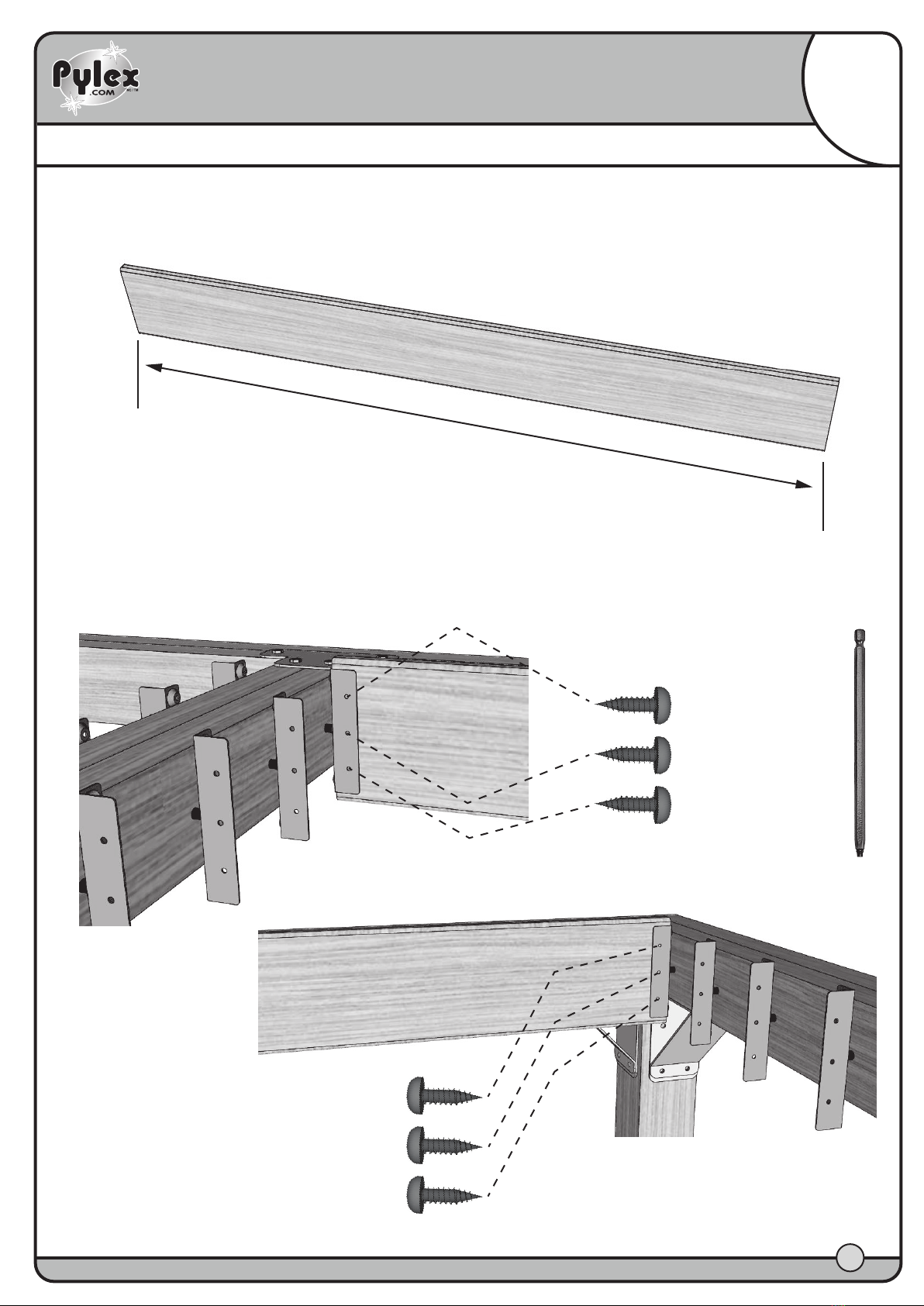

INSTALL 6 BOARDS AND THEN
INSTALL PART «C»
ON THIS 6TH BOARD.
INSTALLER 6 PLANCHES ET
INSTALLER LA PIECE «C»
SUR CETTE 6e PLANCHE.
SCREWS 2 / VIS 2
6

SHUTTER HARDWARE / VOLETS ARTICULÉS
C
9
WWW.PYLEX.COM
STEP • ÉTAPE

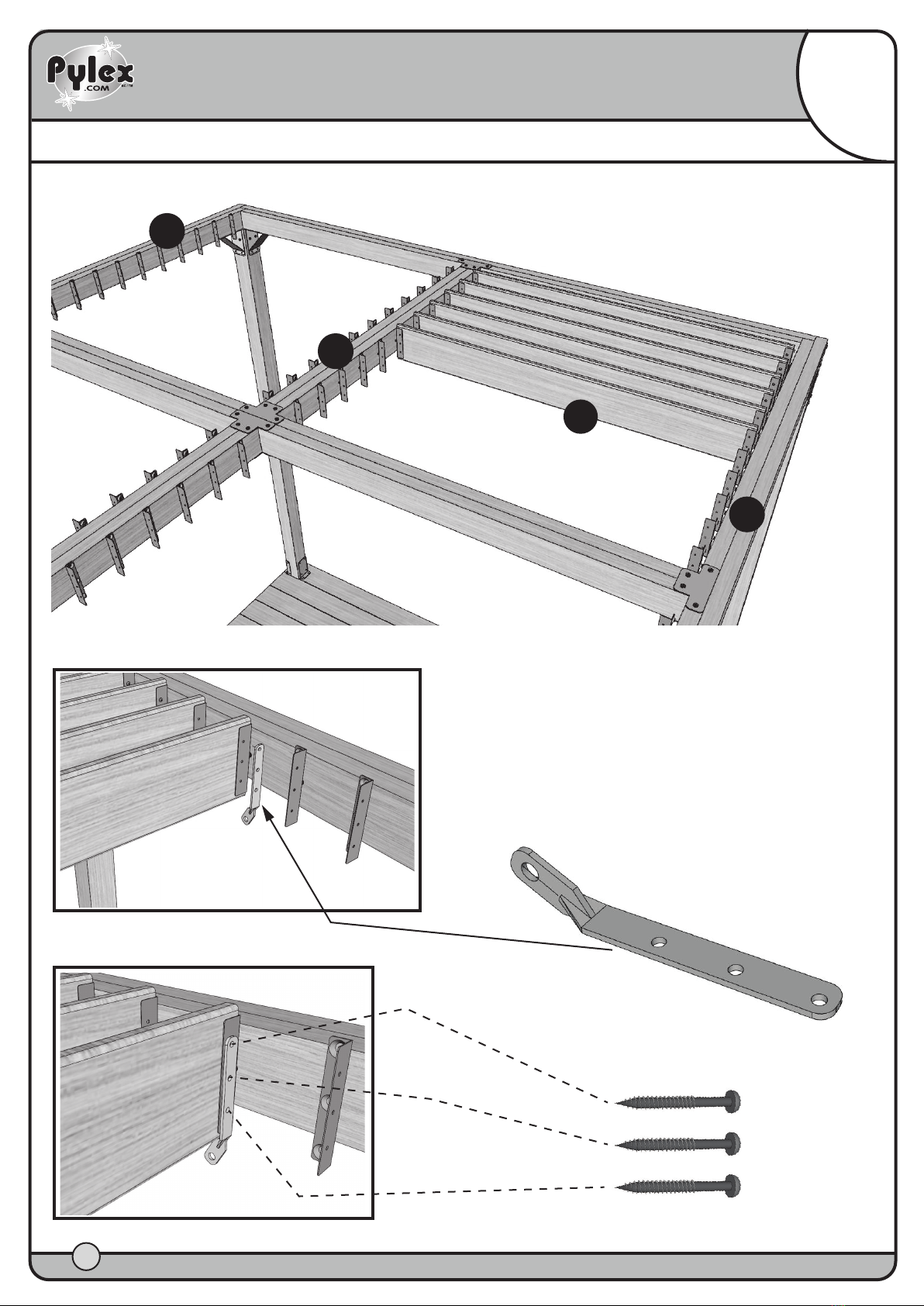

INSTALL
ON THE 6TH BOARD
INSTALLER À LA 6e
PLANCHE
6
6
6
6
4X LA PIECE C
4X PART C
11

A
SHUTTER HARDWARE / VOLETS ARTICULÉS
10
WWW.PYLEX.COM
STEP • ÉTAPE
12
1
2
VOUS POUVEZ
UTILISER UN
YOU MAY USE
A 6" #2
ROBERSON BIT
Non fournie
Not supplied
Embout de
tournevis,
#2 x 6"
Do not over
tighten the screws
Ne pas trop
serrer les vis

SHUTTER HARDWARE / VOLETS ARTICULÉS
WWW.PYLEX.COM
STEP • ÉTAPE

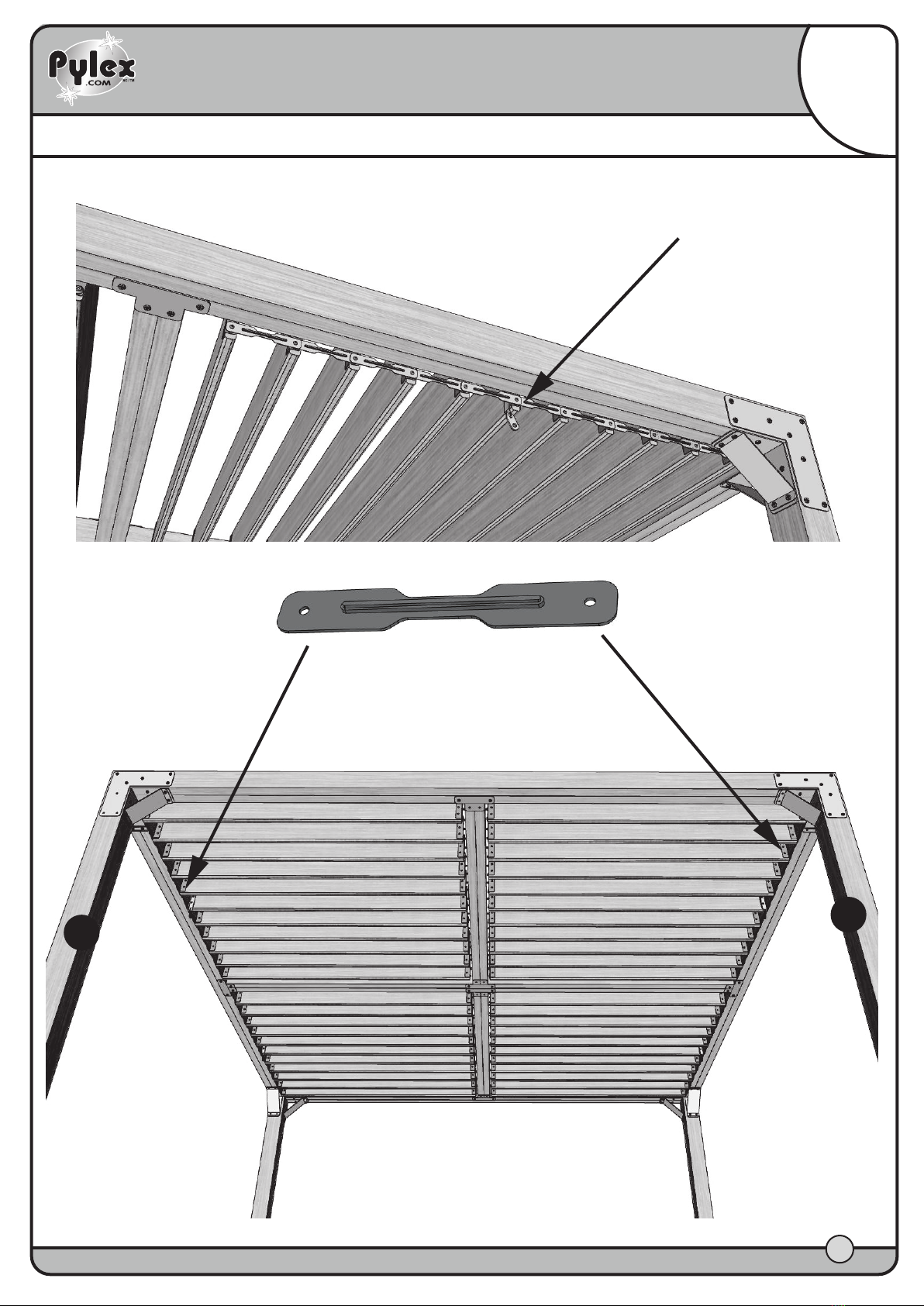

REPEAT THIS STEP ON EVERY SECTION
RÉPÉTER CETTE ÉTAPE POUR TOUTES LES SECTIONS
INSTALL PLATES THIS
SIDE ONLY
METTRE LES PLAQUES
SEULEMENT DE CE CÔTÉ
A
C
11
13

SHUTTER HARDWARE / VOLETS ARTICULÉS
WWW.PYLEX.COM
STEP • ÉTAPE
14
12
E
CLOSED / FERMÉ
OPEN / OUVERT

SHUTTER HARDWARE / VOLETS ARTICULÉS C
WWW.PYLEX.COM
ANNEXE
15
HOW MANY BOARDS
NOMBRE DE PLANCHE
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
364 mm
474 mm
584 mm
694 mm
804 mm
914 mm
1024 mm
1134 mm
1244 mm
1354 mm
1464 mm
1574 mm
1684 mm
1794 mm
1904 mm
2014 mm
14 5/16"
18 11/16"
23"
27 5/16"
31 11/16"
36"
40 5/16"
44 5/8"
49"
53 5/16"
57 5/8"
62"
66 5/16"
70 5/8"
75"
79 5/16"
REQUIRED OPENING
OUVERTURE REQUIS
FOR A TOTAL OF
12 SHUTTERS
OR MORE AN EXTRA
BOX OF THE
PRODUCT #11060
IS REQUIRED.
POUR UN TOTAL DE
12 VOLETS OU PLUS
UN AUTRE
PRODUIT EST
NÉCESSAIRE
SOIT LE PRODUIT :
#11060
Ensemble de
store pour patio
(Product #11060 contains parts for 11 more boards)
(Produit #11060 contient un ENSEMBLE pour faire 11 planches de plus)
POUR CONSTRUIRE UNE PERGOLA COMPLÈTE VOIR LES
INFORMATIONS SITUÉES À L’ARRIÈRE DE LA BOITE.
Part 1
Partie 1
# 12071
Part 2
Partie 2
# 12072
(Sold separatly)
(Vendu séparément)
(Sold separatly)
(Vendu séparément)
G1
TO BUILD A COMPLETE PERGOLA SEE THE
INFORMATION ON THE BACK OF THE BOX.

SHUTTER HARDWARE / VOLETS ARTICULÉS D
WWW.PYLEX.COM
ANNEXE
1516
G2
G1
G2
from/de 9' to/à 12'
G1
YOU NEED TO BUY 1 BOX OF PRODUCT #11060
VOUS AVEZ BESOIN D’ACHETER 1 BOITE DU PRODUIT #11060
YOU NEED TO BUY 3 BOXES OF PRODUCT #11060
VOUS AVEZ BESOIN D’ACHETER 3 BOITES DU PRODUIT #11060
YOU NEED TO BUY 2 BOXES OF PRODUCT #11060
VOUS AVEZ BESOIN D’ACHETER 2 BOITES DU PRODUIT #11060
10'½
10'½
12'
12'
G1
G2G2
G1
from/de 9' to/à 12'
14'
14'
G1
G2G2
G1
from/de 9' to/à 12'
1
2
3
4
5
6
7
1
2
1
2
3
4
MESURE IMPORTANTE
(13 Planches - 57 ⁵/8")
IMPORTANT MEASURE
(13 Boards - 57 ⁵/8")
MESURE IMPORTANTE
(18 Planches - 79 ⁵/16")
IMPORTANTE MEASURE
(18 Boards - 79 ⁵/16")
MESURE IMPORTANTE
(15 Planches - 66 ⁵/16")
IMPORTANTE MEASURE
(15 Boards - 66 ⁵/16")
PLEASE TAKE NOTE
THAT THE MEASURES IN THE CIRCLES
WHITE ARE ROUNDED
USE MEASUREMENTS IN THE
SQUARE BLACK.
VEUILLEZ PRENDRE NOTE
QUE LES MESURES DANS LES CERCLE
BLANC SONT ARRONDIES
UTILISER LES MESURES DANS LE
CARRÉ NOIR.
