puls miniline ML70 Series User manual

1 EN ML70 Instruction Manual DC Power Supply
MiniLine
ML70-Series
2 DE ML70 Bedienungsanleitung DC Stromversorgung
3 FR ML70 Manual d'instructions DC Alimentation d'Énergie
4 ES ML70 Manual de instrucciones DC Fuente De Alimentación
5 IT ML70 Manuale di Istruzione DC Gruppo di alimentazione
6 PT ML70 Manual de Instruções DC Fonte De Alimentação
Read this first! English 1
Before operating this unit please read this manual thoroughly and retain this manual for future reference! This device may only be installed and put into operation by qualified personnel. If damage or
malfunction should occur during operation, immediately turn power off and send unit to the factory for inspection. The unit does not contain serviceable parts. The tripping of an internal fuse (if
included) is caused by an internal defect. The information presented in this document is believed to be accurate and reliable and may change without notice. For any clarifications the English
translation will be used.
Intended Use: This device is designed for installation in an enclosure and is intended for general use such as in industrial control, office, communication, and instrumentation equipment. Do not use
this device in equipment, where malfunction may cause severe personal injury or threaten human life.
WARNING CAUTION
Risk of electrical shock, fire, personal injury or death.
1) Do not use the power supply without proper grounding (Protective Earth).
2) Turn power off before working on the device. Protect against inadvertent re-powering.
3) Make sure that the wiring is correct by following all local and national codes.
4) Do not modify or repair the unit.
5) Do not open the unit as high voltages are present inside.
6) Use caution to prevent any foreign objects from entering the housing.
7) Do not use in wet locations or in areas where moisture or condensation can be expected.
8) Do not touch during power-on, and immediately after power-off. Hot surfaces may cause burns.
Reduction of output current may be necessary when:
1) Minimum installation clearance can not be met.
2) Altitude is higher than 2000m.
3) Device is used above +60°C ambient.
4) Mounting orientation is other than the standard mounting
orientation.
5) Airflow for convection cooling is obstructed.
Vor Inbetriebnahme lesen! Deutsch 2
Bitte lesen Sie diese Warnungen und Hinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Anleitung zum Nachlesen auf. Das Gerät darf nur durch fachkundiges und
qualifiziertes Personal installiert werden. Bei Funktionsstörungen oder Beschädigungen schalten Sie sofort die Versorgungsspannung ab und senden das Gerät zur Überprüfung ins Werk. Das Gerät
beinhaltet keine Servicebauteile. Interne Sicherungen (falls vorhanden) lösen nur bei Gerätedefekt aus. Die angegebenen Daten dienen allein der Produktbeschreibung und sind nicht als
zugesicherte Eigenschaften im Rechtssinne aufzufassen. Im Zweifelsfall gilt der englische Text.
Bestimmungsgemäßer Gebrauch: Diese Gerät ist für den Einbau in ein Gehäuse konzipiert und zur Verwendung für allgemeine elektronische Geräte, wie z.B. Industriesteuerungen, Bürogeräte,
Kommunikationsgeräte oder Messgeräte geeignet. Benutzen Sie dieses Gerät nicht in Steuerungsanlagen, in denen eine Funktionsstörung zu schweren Verletzungen führen oder Lebensgefahr
bedeuten kann.
WARNUNG VORSICHT
Missachtung nachfolgender Punkte kann einen elektrischen Schlag, Brände, schwere Unfälle oder Tod zur Folge haben.
1) Betreiben Sie die Stromversorgung nie ohne Schutzleiter.
2) Schalten Sie die Eingangsspannung vor Installations-, Wartungs- oder Änderungsarbeiten ab und sichern Sie diese
gegen unbeabsichtigtes Wiedereinschalten.
3) Sorgen Sie für eine ordnungsgemäße und fachgerechte Verdrahtung.
4) Führen Sie keine Änderungen oder Reparaturversuche am Gerät durch.
5) Gerät niemals öffnen. Im Inneren befinden sich gefährliche Spannungen.
6) Verhindern Sie das Eindringen von Fremdkörpern, wie z.B. Büroklammern und Metallteilen.
7) Betreiben Sie das Gerät nicht in feuchter Umgebung oder in einer Umgebung mit Betauung
8) Gehäuse nicht während des Betriebes oder kurz nach dem Abschalten berühren. Heiße Oberflächen können
Verletzungen verursachen.
Rücknahme der Ausgangsleistung kann erforderlich sein:
1) Wenn die minimalen Einbauabstände nicht eingehalten werden
können.
2) Bei Aufstellhöhen über 2000m.
3) Betrieb bei Umgebungstemperaturen über +60°C.
4) Bei Einbaulagen abweichend von der Standardeinbaulage.
5) Bei behinderter Luftzirkulation.
A lire avant mise sous tension! Français 3
Merci de lire ces instructions de montage et d'entretien avant de mettre l'alimentation sous tension. Conservez ce manuel qui vous sera toujours utile. Cette alimentation doit être installée par du
personnel qualifié et compétent. Le déclenchement du fusible interne traduit très probablement un défaut au niveau de l'appareil. Si un défaut quelconque apparaît en cours de fonctionnement,
débrancher au plus vite l'alimentation. Dans ce deux cas de figure, il convient de faire contrôler l'alimentation en usine! Les données indiquées dans ce document servent uniquement à donner une
description du produit et n'ont aucune valeur juridique. En cas de divergences, le texte anglais fait foi.
Utilisation: Cet appareil est conçu pour être installé dans une armoire et pour tous les équipements électroniques, tel que l'équipement industriel de commande, l'équipement de bureau, le matériel
de communication et les instruments de mesures. N'utilisez pas cet appareil sur des installations dans lesquels un problème de fonctionnement de l'alimentation pourrait causer des blessures graves
ou menacer la vie humaine.
AVERTISSEMENT ATTENTION
Prendre en compte les points suivants, afin d'éviter toute détérioration électrique, incendie, dommage aux personnes ou
mort.
1) ne jamais faire fonctionner l'alimentation sans raccordement à la terre !
2) débrancher l'installation avant toute intervention sur l'alimentation (ou démontage) et s'assurer qu'il n'y a pas risque de
redémarrage
3) s'assurer que le câblage a été fait selon les prescriptions
4) ne pas effectuer de réparations ou modifications sur l'alimentation
5) ne pas ouvrir l'appareil. Des tensions importantes passent à l'intérieur
6) veiller à ce qu'aucun objet ne rentre en contact avec l'intérieur de l'alimentation (trombones, pièces métalliques)
7) ne pas faire fonctionner l'appareil dans un environnement humide ou à l'extérieur, non protégé. Ne pas utiliser l'appareil
dans un environnement où il peut y avoir de la condensation
8) ne pas toucher le carter pendant le fonctionnement ou après la mise sous tension. Surface chaude risquant d’entraîner
des blessures
Des limitations de puissance de sortie peuvent apparaître si :
1) les distances d'installation mini. ne peuvent être observées
2) installation à une altitude > 2000m
3) pour des fonctionnements en charge et avec une température
ambiante > 60°C
4) pour des positions de montage différentes de la préconisation
standard
5) lorsque la circulation d'air est gênée

Lea primero! Español 4
Conserve este manual como referencia para futuras consultas. La fuente de alimentación solo puede ser instalada y puesta en funcionamiento por personal cualificado. Por favor lea detenidamente
este manual antes de conectar la fuente de alimentación. Cuando se funde un fusible interno, existe gran probabilidad de un fallo interno en el equipo.Si se produce un fallo o mal funcionamiento
durante la operación, desconecte inmediatamente la tensión de alimentación. En ambos casos, el equipo debe ser inspeccionado en fábrica. La información presentada en este documento es
exacta y fiable en cuanto a la descripción del producto y puede cambiar sin aviso. En casa de duda, prevalece el texto inglés.
Uso apropiado: Este equipo ha sido diseñado para su instalación en un ambiente cerrado y ha sido concebido para uso general en instalaciones de control industrial, oficinas, comunicaciones y
equipos de instrumentación. No emplee esta unidad en equipos, donde un mal funcionamiento puede ocasionar lesiones graves o riesgo mortal.
ADVERTENCIA ATENCIÓN
Riesgo de descarga eléctrica, incendio, accidente grave o muerte.
1) No conectar nunca la unidad sin conexión de puesta a tierra.
2) Desconectar la tensión de red antes de trabajar en la fuente de alimentación. Evite una posible reconexión involuntaria.
3) Asegurarse de que el cableado es correcto de acuerdo a los códigos locales y nacionales.
4) No realizar ninguna modificación o reparación de la unidad.
5) No abrir nunca la unidad. En el interior existe riesgo de altas tensiones.
6) Evitar la introducción en la carcasa de objetos extraños.
7) No usar el equipo en ambientes húmedos. No operar el equipo en ambientes donde se espere la formación de rocío o
condensación.
8) No tocar durante el funcionamiento ni inmediatamente después del apagado. El calor de la superficie puede causar
quemaduras graves.
La deriva en la tensión de salida se produce:
1) cuando no pueden mantenerse las distancias mínimas de montaje.
2) en caso de que el montaje se realice en altitudes superiores a los
2000m
3) en caso de funcionamiento a plena carga y temperaturas
ambientales superiores a +60ºC
4) en caso de posiciones de montaje diferentes a la posición de
montaje estándar
5) en caso de que la circulación de aire para la refrigeración por
conducción esté obstruida
Leggere prima questa parte! Italiano 5
Prima di collegare il sistema di alimentazione elettrica si prega di leggere attentamente le seguenti avvertenze. Conservare le istruzioni per la consultazione futura. Il sistema di alimentazione elettrica
deve essere installato solo da personale competente e qualificato. In caso di intervento del fusibile interno, molto probabilmente l'apparecchio è guasto. Se durante il funzionamento si verificano
anomalie o guasti, scollegare immediatamente la tensione di alimentazione. In entrambi i casi è necessario far controllare l'apparecchio dal produttore! I dati sono indicati solo a scopo descrittivo del
prodotto e non vanno considerati come caratteristiche garantite dell'apparecchio.In caso di differenze o problemi è valido il testo inglese
Uso previsto: Questo apparecchio è previsto per il montaggio in un rack per moduli elettronici, ad esempio per controllori industriali, apparecchiature per ufficio, unità di comunicazione o apparecchi
di misura. Non utilizzare questo apparecchio in apparati o impianti dove il malfunzionamento può causare danni alla persona o pericolo di vita.
AVVERTENZA ATTENZIONE
Il mancato rispetto delle seguenti norme può provocare folgorazione elettrica, incendi, gravi incidenti e perfino la morte.
1) Non far funzionare in nessun caso il sistema di alimentazione elettrica senza conduttore di protezione!
2) Prima di eseguire interventi di installazione, di manutenzione o di modifica scollegare la tensione di rete ed adottare tutti
i provvedimenti necessari per impedirne il ricollegamento non intenzionale.
3) Assicurare un cablaggio regolare e corretto.
4) Non tentare di modificare o di riparare da soli l'apparecchio.
5) Non aprire l'apparecchio. Al suo interno sono applicate tensioni elettriche pericolose.
6) Impedire la penetrazione di corpi estranei nell'apparecchio, ad esempio fermagli o altri oggetti metallici.
7) Non far funzionare l'apparecchio in un ambiente umido. Non far funzionare l'apparecchio in un ambiente soggetto alla
formazione di condensa o di rugiada.
8) Non toccare quando acceso e subito dopo lo spegnimento. La superficie calda può causare scottature.
È necessario ridurre la potenza di uscita se:
1) non è possibile rispettare le distanze minime di montaggio
2) l'apparecchio viene installato in un luogo di altitudine maggiore di
2000m
3) il funzionamento è a pieno carico a temperatura ambiente maggiore
di +60°C
4) la posizione di montaggio differisce da quella standard
5) è ostacolata la libera circolazione dell'aria.
Leia primeiro! Portuguès 6
Recomendamos a leitura cuidadosa das seguintes advertências e observações, antes de colocar em funcionamento a fonte de alimentação. Guarde as Instruções para futura consulta, em casos de
dúvida. A fonte de alimentação deverá ser instalada apenas por profissionais da área, tecnicamente qualificados. Se o fusível interno se fundir, é grande a possibilidade de existir um defeito no
aparelho. Se por acaso, durante a utilização ocorrer algum defeito de funcionamento ou dano, desligue imediatamente a tensão de alimentação. Em ambos os casos, será necessária uma
verificação na Fábrica! Os dados mencionados têm como finalidade somente a descrição do produto, e não devem ser interpretados como propriedades garantidas no sentido jurídico. Em caso de
duvidas aplica-se o texto em inglês.
Utilize: Este aparelho foi concebido para ser montado dentro de invólucros, caixas ou armários para aparelhos eletrônicos em geral, como, por exemplo, comandos de instalações industriais,
aparelhos para escritórios, aparelhos de comunicação ou instrumentos de medida e quadros eléctricos. Não utilize este aparelho em instalações, nos quais um defeito de funcionamento poderá
causar danos graves ou significar risco de morte.
ATENÇÃO CUIDADO
A não observância ou o incumprimento dos pontos a seguir mencionados, poderá causar uma descarga elétrica, incêndios,
acidentes graves ou morte.
1) Não use a fonte de alimentação sem o condutor de proteção terra!
2) Antes de trabalhos de instalação, manutenção ou modificação, desligue a tensão de alimentação, protegendo-a contra
uma nova ligação involuntária.
3) As ligações devem ser efectuadas apenas por profissionais competentes.
4) Não efectue nenhuma modificação ou tentativa de reparação no aparelho. Quando necessário contacte o seu
distribuidor.
5) Não abra o aparelho mesmo quando desligado. No seu interior existem condensadores que podem estar carregados
electricamente.
6) Proteger a fonte de alimentação contra a introdução inadvertida de corpos metálicos, como por ex., clipes ou outras
peças de metal.
7) Não usar o aparelho em ambientes húmidos. Não usar o aparelho em ambientes propensos a condensações.
8) Não tocar enquanto estiver em funcionamento, nem após a desligar. A superficie poderá estar quente e provocar
lesões.
Será necessário reduzir a potência de saída nos seguintes casos:
1) Quando não forem observadas as distâncias mínimas de
montagem
2) Quando instaladas a altitudes superiores a 2000m
3) Existencia de temperatura ambiente superior a +60ºC, em plena
carga do aparelho
4) Montagem invertida do aparelho
5) Montagem em ambiente sem ventilação
Germany [phone] www.pulspower.de Headquarters:
PULS GmbH
Arabellastrasse 15
D-81925 Munich
Germany
www.pulspower.com
China [phone] www.pulspower.cn
France [phone] www.pulspower.fr
North America [phone] www.pulspower.us
Austria [phone] www.pulspower.at
Singapore [phone] www.pulspower.sg
Switzerland [phone] www.pulspower.ch
United Kingdom [phone] www.pulspower.co.uk

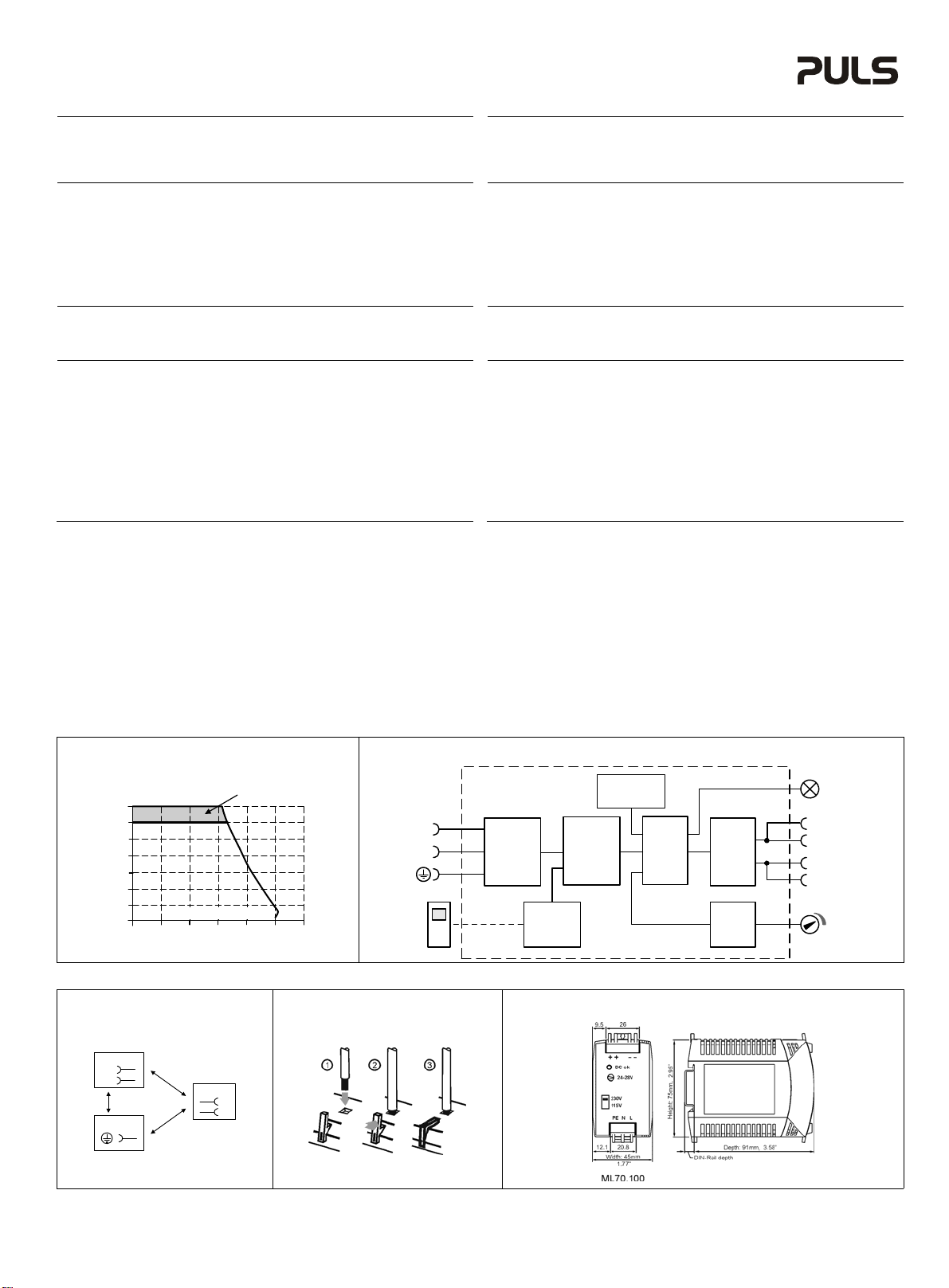

ML70 Instruction Manual for Power Supplies
ML70 Bedienungsanleitung für Stromversorgung
Technical Data 1) Technische Daten
1) ML70.100
Output Voltage Ausgangsspannung nom. DC 24-28V
Factory Setting at Full Load Werkseinstellung bei Nennlast typ. 24.5V
Output Current Ausgangsstrom nom. 3A at 24V
2.6A at 28V
Output Power Ausgangsleistung nom. 72W
Output Ripple & Noise Voltage 2) Ausgangswelligkeit
2) max. 50mVpp
AC Input Voltage AC Eingangsspannung nom. AC 100-120V/ 220-240V -15%/+10%
Input Frequency Eingangsfrequenz nom. 50-60Hz
AC Input Current 3) AC Eingangsstrom
3) typ. 1.35A / 0.72A
Power Factor 3) Leistungsfaktor
3) typ. 0.56 / 0.49
Allowed Voltage L or N to Earth Erlaubte Spannung L oder N zu Erde max. 264Vac / 375Vdc
DC Input Voltage 13) DC Eingangsspannung
13) nom. DC 290V
-25%/+30%
Input Inrush Current 4) Einschaltspitzenstrom
4) typ. 26A / 30A
Hold-up Time 3) Pufferzeit
3) typ. 47ms / 48ms
Efficiency 3) Wirkungsgrad
3) typ. 90.3% / 91.7%
Power Losses 3) Verlustleistung
3) typ. 7.8W / 6.6W
Operational Temperature Range Betriebstemperaturbereich nom. -10°C - +70°C
Output Derating Leistungsrücknahme +60°C to +70°C 1.8W/°C
Storage Temperature Range Lagertemperaturbereich nom. -40°C - +85°C
Humidity 5)Feuchte
5) IEC 60068-2-30 5 - 95% r.H.
Vibration Schwingen IEC 60068-2-6 2g
Shock Schocken IEC 60068-2-27 15g 6ms, 10g 11ms
Degree of Pollution (non-conductive) Verschmutzungsgrad (nicht leitend) EN 50178, IEC 62103 2
Degree of Protection Schutzart EN 60529 IP20
Class of Protection Schutzklasse IEC 61140 I 6)
Over-temperature Protection Übertemperaturschutz OTP No / Nein
Output Over-voltage Protection Überspannungsschutz am Ausgang OVP, max. 40Vdc
Leakage Current 7) TN/TT-mains PE- Ableitstrom
7) TN/TT- Netze max. 0.35mA / 0.83mA
IT-mains IT- Netze 0.80mA / 1.53mA
Return Voltage Resistance 8) Rückspeisefestigkeit
8) max. 35Vdc
Parallel Use 11) Parallelschaltbar
11) - Yes / Ja
Serial Use 12) Serienschaltbar
12) - Yes / Ja
Dimensions 9) (WxHxD) Abmessungen
9) (BxHxT) nom. 45x75x91mm
Weight Gewicht max. 260g / 0.57lb
DC-OK Signal DC-OK Signal No / Nein
1) All parameters are specified at 230Vac input voltage, TN- TT- IT-mains, nominal output
current, 25°C ambient and after a 5 minutes run-in time unless otherwise noted.
2) 50-Ohm measurement, bandwidth 20MHz
3) at 120Vac, 60Hz / 230Vac 50Hz
4) Peak value at 120Vac / 230Vac, at an ambient temperature of 40°C and cold start.
5) Do not energize while condensation is present.
6) PE connection required (Ground).
7) Leakage current at 132Vac, 60Hz / 264Vac, 50Hz
8) Loads such as decelerating motors and inductors can feed voltage back to the output of the
power supply. The figure represents the maximum allowed feed back voltage
9) Depth without DIN-rail.
11)No current share between the units, ensure that ambient temperature stays below 45°C. A
fuse or diode on the output of each unit is required if more than three units are connected in
parallel.
12)Use only power supplies of the same type. The total output voltage should not be >150Vdc.
13)Use a battery or a similar DC source. Connect +pole to L and –pole to N. A supply from the
intermediate DC-bus of a frequency converter is not recommended and can cause a
malfunction or damage the unit. Additional tests might be necessary during the approval
process of a complete system.
1) Alle Werte gelten bei 230Vac, TN- TT- IT-Netze, Nennausgangsstrom, 25°C Umgebung und
nach einer Aufwärmzeit von 5 Minuten, wenn nichts anderes angegeben ist.
2) 50-Ohm Messung, Bandbreite 20MHz
3) bei 120Vac, 60Hz / 230Vac, 50Hz
4) Spitzenstrom bei 120Vac / 230Vac, einer Umgebungstemperatur von 40°C und Kaltstart.
5) Nicht betreiben, solange das Gerät Kondensation aufweist.
6) PE Verbindung erforderlich.
7) Ableitstrom bei 132Vac, 60Hz / 264Vac, 50Hz
8) Bremsende Motoren oder Induktivitäten können Spannung zum Ausgang des Netzteils
rückspeisen. Der Wert gibt die max. zulässige Rückspeisespannung an.
9) Tiefe ohne DIN-Schiene
11)Keine Stromaufteilung zwischen den Geräten. Erlaubt bis max. 45°C. Eine Sicherung oder
Diode je Ausgang ist erforderlich wenn mehr als 3 Geräte parallel geschaltet werden.
12)Nur gleiche Geräte bis zu einer Gesamtspannung von 150Vdc
13)Geeignet sind Batterien oder ähnliche Quellen. Den +Pol an L und –Pol an N anschließen.
Ein Betrieb am Zwischenkreis von Frequenzumrichtern wird nicht empfohlen und kann zu
Defekten oder Fehlfunktionen führen. Bei Zulassung eines Gesamtsystems können zusätzlich
Prüfungen erforderlich werden.
Installation
Use DIN-rails according to EN 60715 or EN 50022 with a height of 7.5 or 15mm. Mounting
orientation must be output terminals on top and input terminals on the bottom. For other
orientations see datasheet. Do not obstruct air flow as the unit is convection cooled. Ventilation
grid must be kept free of any obstructions. The following installation clearances must be kept
when power supplies are permanently fully loaded:
Left / right: 0mm (or 15mm in case the adjacent device is a heat source)
40mm on top, 20mm on the bottom of the unit.
Use in hazardous location areas
Units which are marked with "Class I Div 2" are suitable for use in Class I Division 2 Groups A, B,
C, D locations.
WARNING EXPLOSION HAZARDS!
Substitution of components may impair suitability for this environment. Do not disconnect the unit,
change the 115V/230V settings or operate the voltage adjustment unless power has been
switched off or the area is known to be non-hazardous. A suitable enclosure must be provided for
the end product which has a minimum protection of IP54 and fulfils the requirements of the EN
60079-15:2010.
Installation
Geeignet für DIN-Schienen entsprechend EN 60715 oder EN 50022 mit einer Höhe von 7,5 oder
15mm. Der Einbau hat so zu erfolgen, dass sich die Eingangsklemmen unten und die
A
usgangsklemmen oben befinden. Für andere Einbaulagen siehe Datenblatt. Luftzirkulation nicht
behindern! Das Gerät ist für Konvektionskühlung ausgelegt. Es ist für ungehinderte Luftzirkulation
zu sorgen. Folgende Einbauabstände sind bei dauerhafter Volllast einzuhalten:
Links / rechts: 0mm (oder 15mm bei benachbarten Wärmequellen)
Oben: 40mm, unten 20mm vom Gerät.
Betrieb in explosionsgefährdeter Umgebung
Geräte, die mit "Class I Div 2" gekennzeichnet sind, sind für den Einsatz in Klasse I Division 2
Gruppen A,B,C,D Umgebung geeignet.
A
CHTUNG EXPLOSIONSGEFAHR!
Veränderungen am Gerät können die Tauglichkeit für diese Umgebung beeinträchtigen.
A
nschlüsse nicht abklemmen, 115/230V Einstellungen nicht ändern und
A
usgangsspannungseinstellung nicht verändern, solange Spannung anliegt oder die Umgebung
als explosionsgefährlich gilt. Das Gerät muss mindestens in ein IP54 Gehäuse, welches den
A
nforderungen der EN 60079-15:2010 entspricht, eingebaut werden.
Input Fuses
Internal input fuse included, not user accessible. The unit is tested and approved for branch
circuits up to 20A. An external protection is only required if the supplying branch has an ampacity
greater than this, however, in some countries local regulations might apply. Check local codes and
requirements. If an external fuse is necessary or utilized, minimum requirements need to be
considered to avoid nuisance tripping of the circuit breaker. A minimum value of 10A B- or 6A C-
Characteristic breaker should be used.
Sicherungen am Eingang
Das Gerät besitzt eine Eingangssicherung, die nicht anwenderzugänglich ist. Das Gerät ist geprüft
und zugelassen zum Anschluss an Stromkreisen bis max. 20A. Ein zusätzlicher externer Schutz
ist nur erforderlich, wenn der Speisestromkreis mit einem höheren Wert abgesichert ist oder
nationale Richtlinien es vorschreiben. Falls ein externes Schutzelement verwendet wird, soll
dieses nicht kleiner als 10A B- oder 8A C-Charakteristik sein, um ein fehlerhaftes Auslösen zu
vermeiden.

ML70 Instruction Manual for Power Supplies
ML70 Bedienungsanleitung für Stromversorgung
CE Marking
CE mark is in conformance with EMC directive 2004/108/EC, the low-voltage directive (LVD)
2006/95/EC and the RoHS directive 2011/65/EU.
EMC Immunity: EN 61000-6-1, EN 61000-6-2
EMC Emission EN 61000-6-3, EN 61000-6-4, FCC Part 15 Class B
CE Kennzeichnung
Das CE Zeichen ist angebracht und erklärt die Erfüllung der EMV Richtlinie 2004/108/EG, der
Niederspannungsrichtlinie 2006/95/EG und der RoHS Richtlinie 2011/65/EU.
Störfestigkeit: EN 61000-6-1, EN 61000-6-2
Störaussendung: EN 61000-6-3, EN 61000-6-4, FCC Part 15 Klasse B
Terminals and Wiring (see Fig. 4)
Use appropriate copper cables that are designed for a minimum operating temperature of:
60°C for ambient temperatures up to 45°C,
75°C for ambient temperatures up to 60°C and
90°C for ambient temperatures up to 70°C.
Follow national installation codes and regulations! Ensure that all strands of a stranded wire enter
the terminal connection! Ferrules are allowed. Unused terminal must be closed.
Solid wire / Stranded wire / AWG: 0.3-2.5mm2/ 0.3-2.5mm2/ AWG26-12
Max. wire diameter: 2.25mm (including ferrules)
Wire stripping length: 6mm / 0.25inch
Anschlussklemmen und Verdrahtung (siehe Bild 4)
Verwenden Sie geeignete Kupferkabel, die mindestens für:
60°C bei einer Umgebungstemperatur bis zu 45°C,
75°C bei einer Umgebungstemperatur bis zu 60°C und
90°C bei einer Umgebungstemperatur bis zu 70°C zugelassen sind.
A
derendhülsen sind erlaubt. Nationale Bestimmungen und Installationsvorschriften beachten!
A
chten, dass keine einzelnen Drähte von Litzen abstehen. Nichtbenutzte Klemmen schließen.
Starrdraht / Litze / AWG: 0,3-2,5mm2/ 0,3-2,5mm2/ AWG26-12
Maximaler Drahtdurchmesser: 2,25mm (inklusive Aderendhülsen)
Abisolierlänge 6mm / 0,25inch
Output- and Overload Characteristic (see Fig. 1)
The units are overload, no-load, short-circuit proof. Above the rated output current, the output
voltage will decrease as a result of the output current limitation. The current flows continuously.
No hiccup or shut-down behaviour.
Ausgangs- und Überlastverhalten (siehe Bild 1)
Die Geräte sind leerlauf-, überlast- und kurzschlussfest. Wird der Nennstrom überschritten, sinkt
die Spannung aufgrund der Strombegrenzungseigenschaft. Der Strom fließt ununterbrochen
weiter, kein Hiccup oder Abschaltverhalten.
Dielectric Strength (see Fig. 3)
The output voltage is floating and separated from the input according to SELV (IEC/EN 60950-1)
and PELV (EN 60204-1, EN 50178; IEC 62103, IEC 60364-4-41) requirements. Type and factory
tests are conducted by the manufacturer. Field tests may be conducted in the field using the
appropriate test equipment which applies the voltage with a slow ramp (2s up and 2s down).
Connect all phase-terminals together as well as all output poles before the test is conducted.
When testing, set the cut-off current settings to the value in the table below.
A B C
Type Test (60s) 2500Vac 3000Vac 500Vac
Factory Test (5s) 2500Vac 2500Vac 500Vac
Field Test (5s) 2000Vac 2000Vac 500Vac
Cut-off current setting >10mA >10mA >30mA
Isolationsfestigkeit (siehe Bild 3)
Die Ausgangsspannung hat keinen galvanischen Bezug zur Erde oder Schutzleiter und ist zum
Eingang nach den SELV (IEC/EN 60950-1) und PELV (EN 60204-1, EN 50178, IEC 62103, IEC
60364-4-41) Standards getrennt. Typ- und Stückprüfungen werden beim Hersteller durchgeführt.
Wieder-holungsprüfungen dürfen mittels geeigneten Prüfgenerators mit langsam (2s)
ansteigenden und abfallenden Spannungsrampen in der Anwendung erfolgen. Vor den Tests sind
alle Phasen wie auch alle Ausgangspole miteinander zu verbinden. Während der Tests darf die
Strom- Abschaltschwelle nicht kleiner als der in der Liste angegebene Wert sein.
A B C
Typprüfung (60s) 2500Vac 3000Vac 500Vac
Stückprüfung (5s) 2500Vac 2500Vac 500Vac
Wiederholungsprüfung (5s) 2000Vac 2000Vac 500Vac
Strom- Abschaltschwelle >10mA >10mA >30mA
Fig. 1 / Bild 1
Output Characteristic / Ausgangskennlinie, typ. Fig. 2 / Bild 2 ML30.101: Functional Diagram / Funktionsschaltbild
Output Voltage
002
4
8
12
28V
16
20
24
6A431 5
Adjustment
Range
Output Current
Input Fuse
&
Input Filter
L
N
Output Over-
Voltage
Protection
115/230V
Manual
Switch
Input
Rectifier
&
Inrush
Limiter
Power
Converter
Output
Voltage
Regulator
+
+
-
-
Output
Filter
V
OUT
DC
ok
230
Fig. 3 / Bild 3
Insulation / Isolation Fig. 4 / Bild 4 Connecting a wire / Anschluss eines Drahtes Fig. 5 / Bild 5 Physical Dimensions / Abmessungen
A
C
N
L
Input
Earth, PE
Output
-
+
B
PU-327.013.08-10A
