Pyramida WH 10-50 User manual

Витяжки кухонні побутові
WH 10-50
WH 20-60
WH 22-60
GH 20-60 slim
ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ UA

UA
2
Дякуємо Вам за придбання витяжки Pyramida!
Витяжки Pyramida надійні і прості в експлуатації. Для забезпечення тривалої і безвідмовної роботи виробу уважно
прочитайте цю інструкцію.
Ця інструкція з експлуатації об’єднана з технічним описом, а також містить відомості по установці та монтажу, правила
експлуатації і обслуговування виробу.
ОПИС
У зв’язку з тим, що конструкція витяжки постійно вдосконалюється, можливі незначні розбіжності
між конструкцією Вашої витяжки та інструкцією по експлуатації, які не впливають на технічні харак-
теристики, безпеку експлуатації та споживчі властивості.
Виріб призначений для витяжної вентиляції побуто-
вих кухонних приміщень, опалювальних в зимовий час.
Промислова експлуатація виробу, а також використан-
ня на підприємствах сфери обслуговування, охорони
здоров’я і т.п. не передбачені. Ні за яких обставин не
використовуйте витяжку на вулиці!
Дана модель може бути використана для внутріш-
ньої фільтрації (рециркуляції повітря всередині при-
міщення при встановлених вугільних фільтрах).
Виріб оснащений лампами підсвічування. Виріб має
мережевий кабель з вилкою і призначений для підклю-
чення до однофазної мережі змінного струму з напру-
гою 220 ... 240 В і частотою 50 Гц.
За типом захисту вiд ураження електричним стру-
мом вирiб вiдноситься до приладiв II класу за ДСТУ
3135.26-98 (ГОСТ 30345.26-98) i не потребує окремо-
го дроту для заземлення.
За типом захисту від доступу до небезпечних частин і
проникнення води витяжка, змонтована з повітропрово-
дом, відноситься до приладів класу IP23.
Вид кліматичного виконання виробу – УХЛ4.2 за ГОСТ
15150-69. Виріб дозволяється експлуатувати при темпе-
ратурі навколишнього повітря в межах від +1 °С до +45 °С.
Зберігати виріб необхідно в упаковці виробника у венти-
льованому приміщенні при температурі від 0 °C до +50 °С і
відносній вологості не більше 90%.
Обладнання відповідає вимогам Технічного регламенту
обмеження використання деяких небезпечних речовин в
електричному та електронному обладнанні.
Термін служби виробу: 5 років.

3
Технічні характеристики:
КОНСТРУКЦІЯ ВИТЯЖКИ
Модель WH 10-50 WH 20-60 WH 22-60 GH 20-60 slim
Напруга мережі, В 220…240 220…240 220…240 220…240
Частота, Гц 50 50 50 50
Тип керування Механічне кнопкове
Кількість моторів, шт. 1 1 2 1
Потужність двигуна, Вт 120 120 120x2 120
Загальна потужність, Вт 200 200 320 200
Продуктивність, м3/годину 320 320 480 320
Рівень шуму, дБ 50 50 58 50
Кількість жирових фільтрів (алюмінієві
п’ятишарові), шт. 2222
Кількість ламп накалювання (40 Вт), шт. 2 2 2 2
Діаметр повітропроводу, мм 120 120 120 120
Розміри без повітропроводу (ШхГхВ), мм 500x510x140 600x510x140 600x510x140 600x516x155
Маса, кг 5,4 5,8 6,8 5
Колір Білий / Чорний / Коричневий / Нержавіюча сталь

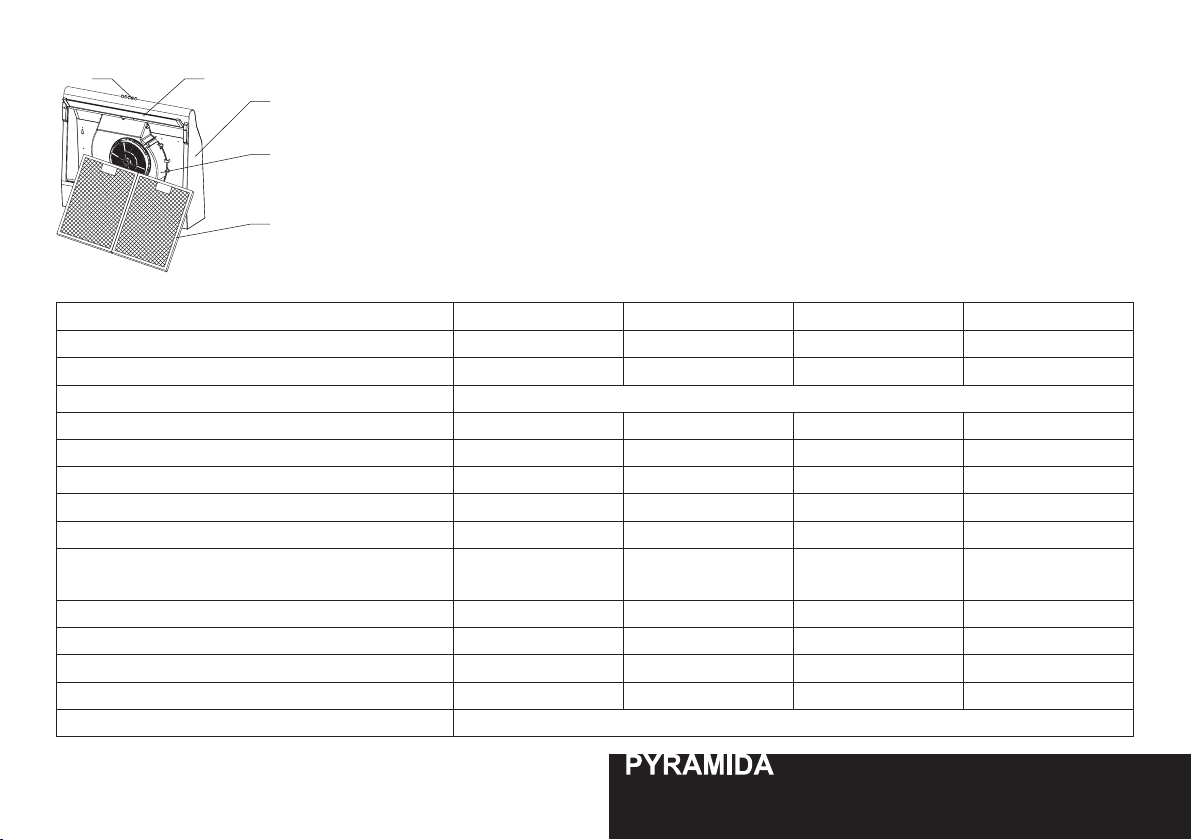

Конструкція витяжки:
1 –Панель керування
2 – Декоративна скляна планка
(крім GH 20-60 slim)
3 – Корпус з панеллю освітлення
4 – Мотор (2 мотори в WH 22-60)
5 – 2 жирових фільтри
До комплекту постачання входять:
• витяжка – 1 шт.
• комплект монтажний – 1 шт.
• адаптер для повітропроводу – 1 шт.
• інструкція з експлуатації – 1 шт.
• гарантійне свідоцтво – 1 шт.
• коробка пакувальна – 1 шт.
12
3
5
4

UA
4
Однофазна мережа, до якої підключа-
ється виріб, повинна відповідати чин-
ним нормам. Підключення необхідно
здійснювати через автоматичний вимикач, вбудований в
стаціонарну проводку на Вашому електричному щитку.
Всі дії, пов’язані з підключенням, налаштуванням, об-
слуговуванням і ремонтом виробу, а також заміну ламп
робити тільки при знятій напрузі мережі! Для цього необ-
хідно відключити електричний вимикач на Вашому щитку
або витягти вилку з розетки. Не тягніть вилку за провід! Не
затискайте і не натягуйте мережевий кабель.
Заборонено використання подовжувачів і перехідників.
Виробник витяжки не несе відповідальності за поломки
чи загоряння, які сталися через використання трійників і
подовжувачів. Для заміни пошкодженого мережевого ка-
белю виробу викликайте фахівця з сервісного центру.
Перед установкою необхідно переконатися у відсутнос-
ті видимих пошкоджень крильчатки, корпусу витяжки, а
також у відсутності в проточній частині корпусу сторонніх
предметів, які можуть пошкодити лопаті крильчатки.
Якщо у Вас є сумніви в тому, що витяжка не пошкоджена
і повністю укомплектована, зв’яжіться з продавцем не-
гайно.
Забороняється використовувати виріб не за призначен-
ням і піддавати будь-яким модифікаціям і доопрацюван-
ням.
Виріб не призначений для використання дітьми або осо-
бами зі зниженими фізичними, чуттєвими або розумови-
ми здібностями або при відсутності у них життєвого досві-
ду використання витяжки, якщо вони не знаходяться під
контролем або не проінструктовані особою, відповідаль-
ною за їх безпеку. Діти повинні знаходитися під контролем
дорослих для недопущення ігор з виробом.
Перекачуване повітря не повинно містити пилу та інших
твердих домішок, а також липких речовин і волокнистих
матеріалів. Забороняється використовувати виріб у при-
сутності займистих речовин або їх парів, таких як спирт,
бензин, інсектициди і т.п.
Не закривайте і не загороджуйте всмоктуючий і випус-
кний отвір виробу, щоб не заважати оптимальному про-
ходженню повітря. Не зменшуйте діаметр повітропроводу
менше 120 мм.
Не сідайте на виріб та не кладіть на нього будь-які пред-
мети.
Під витяжкою не повинно відбуватися приготування
страв типу фламбе (страви, які поливаються алкогольним
напоєм і підпалюються). Слідкуйте, щоб під час приготу-
вання їжі під працюючою витяжкою не відбувалося заго-
ряння олії. Пам’ятайте, що при повторному використанні
олії збільшується ймовірність її самозаймання.
Не залишайте без нагляду працюючу витяжку на довгий
час.
ВИМОГИ БЕЗПЕКИ ПРИ ЕКСПЛУАТАЦІЇ

5

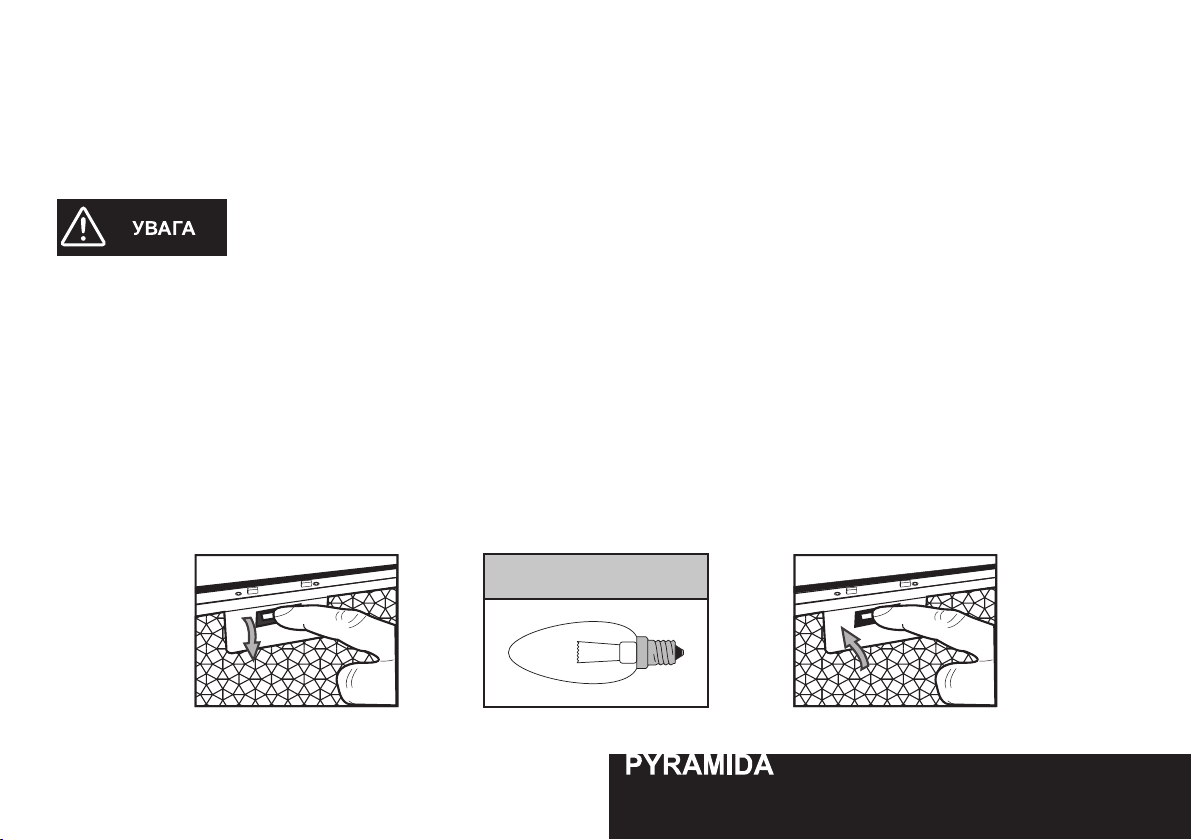

Після тривалого функціонування витяжки не торкайтеся
ламп освітлення – вони гарячі. При заміні ламп освітлен-
ня необхідно відключити виріб від електричної мережі
Не торкайтеся поверхні витяжки мокрими руками.
Регулярно очищуйте жирові фільтри. Не знімайте жирові
фільтри, коли витяжка працює.
У разі виникнення нестандартної ситуації і поломок,
від’єднайте виріб від мережі і зверніться до сервісного
центру, адреса і телефон якого зазначені в гарантійному
талоні.
Якщо Ви вирішили, що виріб більше не годиться до екс-
плуатації, зробіть його непридатним до використання: від-
ключіть від електричної мережі, обріжте кабель живлен-
ня, зніміть потенційно небезпечні частини (це особливо
важливо для безпеки дітей, які можуть грати з непотрібни-
ми або викинутими виробами).
По закінченню терміну служби виріб підлягає окре-
мій утилізації. Не викидайте виріб разом з міськи-
ми відходами.
При недотриманні цієї настанови виробник не несе від-
повідальності за можливі несправності.
КАТЕГОРИЧНО ЗАБОРОНЕНО!
Не під’єднуйте повітропровід витяжки до димарів печей і газових приладів, призначених для нагріву води та обігріву
приміщень, у вентиляційні канали, призначені для інших пристроїв – це може привести до порушення вентиляції при-
міщення і нанесення збитку здоров’ю людей.
 Не перевіряйте тягу витяжки, яка працює, за допомогою факела або відкритого вогню – це може призвести до
пожежі.
 Не запалюйте конфорки газової плити без посуду (наприклад, для обігріву приміщення). Використання відкритого
вогню може бути небезпечним і пошкодити пластмасові деталі витяжки або викликати займання.
 Забороняється зміна конструкції витяжки та інші втручання у виріб осіб, не уповноважених виробником на гаран-
тійний ремонт – це може привести до порушення роботи витяжки і зниження рівня безпеки витяжки для здоров’я людей.

UA
6
Перед початком монтажу виробу не-
обхідно знеструмити електричну ме-
режу!

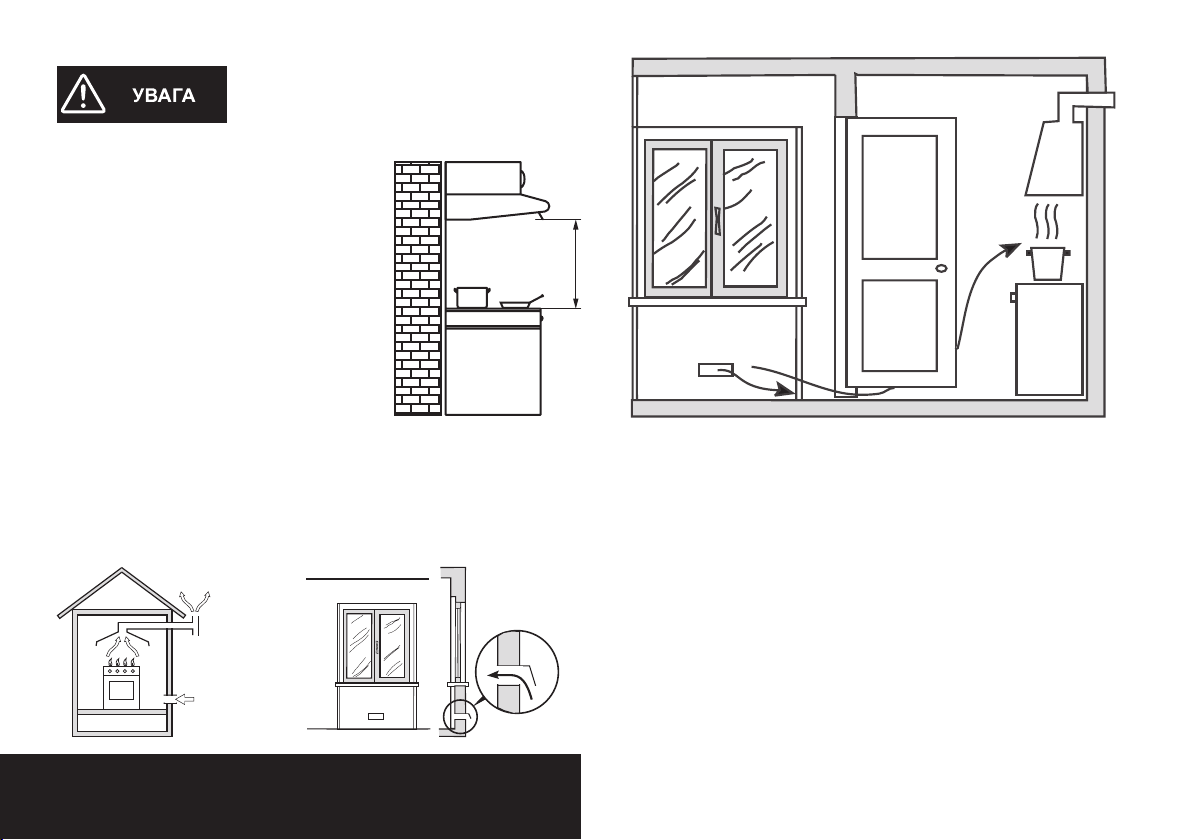

Мінімальна відстань між вариль-
ною поверхнею і нижньою площи-
ною витяжки повинна бути:
- для електричних плит – не мен-
ше 600 мм;
- для газових плит – не менше
650 мм.
При наявності в кімнаті печі, газо-
вого котла або колонки необхідно
враховувати, що під час роботи ви-
тяжка забирає з приміщення повітря, необхідне для горін-
ня. Це стосується також приміщень з герметичними вікна-
ми та дверима.
Для безпечної роботи витяжки в замкнутому просторі не-
обхідно забезпечити додаткове надходження повітря ззов-
ні (відкрита кватирка в іншій кімнаті, відчинені двері на кух-
ню або спеціально обладнана припливна вентиляція).
При використанні повітропроводу, що складається з де-
кількох частин, кожна наступна частина повинна бути роз-
ташована зовні щодо попередньої.
У випадку комплектації витяжки електричним кабелем
без вилки необхідно знеструмити електричну мережу і зро-
бити підключення витяжки до електричної мережі згідно з
наступною схемою:
КОРИЧНЕВИЙ провід = L («live», «фаза»)
БЛАКИТНИЙ провід = N («neutral», «нуль»)
ВИМОГИ БЕЗПЕКИ ПРИ МОНТАЖІ
≥ 650 мм

7
Не забувайте вмикати витяжку, як тільки Ви починаєте
користуватися плитою або варильної панеллю. Це необ-
хідно для нормальної вентиляції кухні.
Для повної вентиляції необхідно вимикати витяжку не
раніше ніж через 15 хвилин після закінчення процесу при-
готування їжі.
Витяжка обладнана фронтальною панеллю управління,
яка являє з себе ряд кнопок. Кнопками «•», «••», «•••»
здійснюється перемикання швидкостей.
При розігріванні їжі достатньо роботи витяжки на
низькій швидкості. Для стандартних умов приготування
(варка та жарка на 1-2 конфорках) використовується
середня швидкість. Висока швидкість призначена для
виведення з приміщення великої кількості пару, диму та
змішаних кухонних запахів, при одночасній роботі всіх
конфорок.
Перемикання кнопок швидкостей може проводиться в
будь-якому порядку. Для вимкнення вентилятора скорис-
тайтеся кнопкою «0».
ПАНЕЛЬ УПРАВЛІННЯ
РЕЖИМ РЕЦИРКУЛЯЦІЇ
При роботі витяжки у режимі рециркуляції очищене по-
вітря повертається назад у кухню.
Для переходу з режиму витяжної вентиляції до режиму
рециркуляції повітря необхідно:
- Перенаправити потік повітря усередині витяжки до
жалюзі на верхній поверхні витяжки.
Перемикання напрямку потоку повітря здійснюється
шляхом перемикання регулятора положення заслінки
на корпусі вентилятора.
Для доступу до регулятора необхідно зняти жирові
фільтри.
- Встановити у витяжку вугільний фільтр. Вугільний
фільтр в комплект постачання не входить і отримуєть-
ся окремо. Вугільні фільтри не підлягають очищенню і
замінюються на нові кожні 3-4 місяці.
У витяжки Pyramida WH 10-50, WH 20-60, GH 20-60 slim
встановлюється один вугільний фільтр. У витяжку Pyramida
WH 22-60 – два фільтри.
1. Увімкнути та вимкнути
підсвічування.
2. Вимкнути вентилятор.
3. Увімкнути низьку швидкість
вентилятора.
4. Увімкнути середню швид-
кість вентилятора.
5. Увімкнути високу швидкість
вентилятора.
Режим вентиляції
Режим рециркуляції
1 2 43 5

UA
8
Витяжки Pyramida WH 10-50, WH 20-60,
WH 22-60, GH 20-60 slim призначені для ро-
боти в режимі вентиляції або рециркуляції.

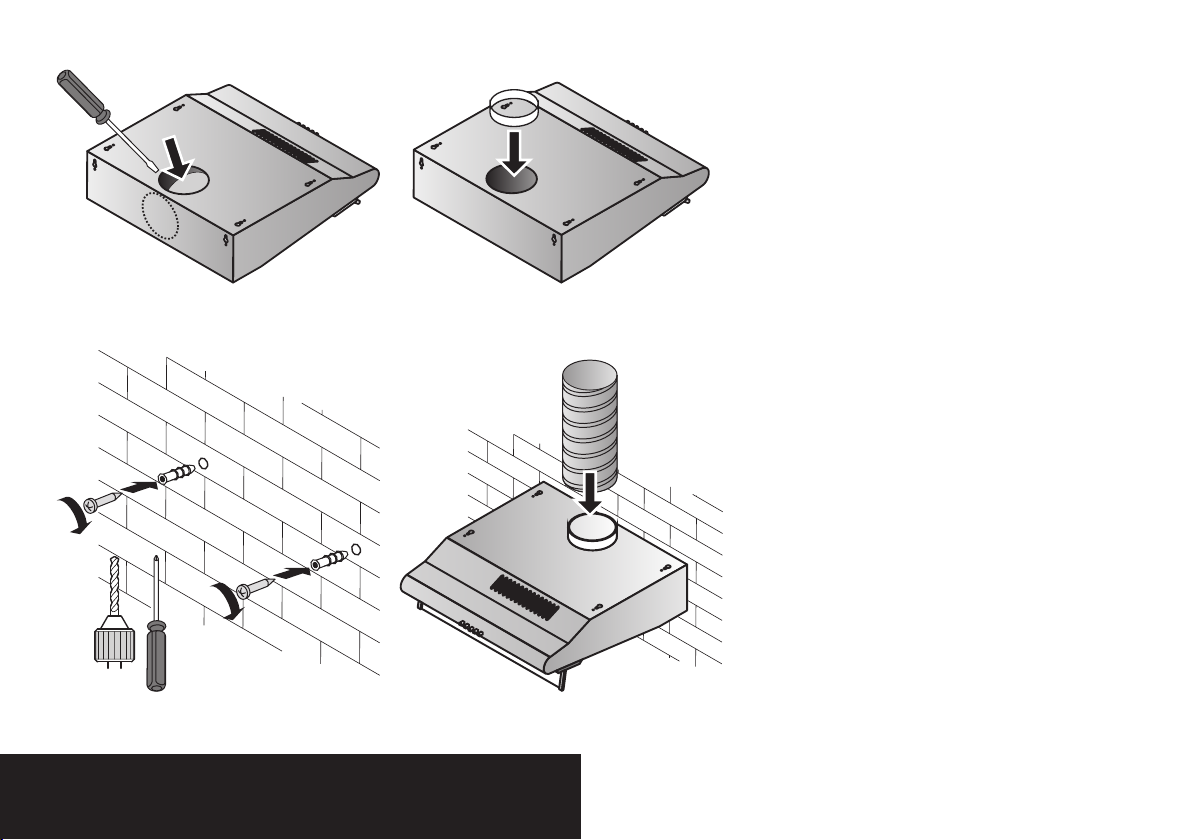

Для виведення повітря в режимі венти-
ляції в корпусі витяжки передбачено два
круглих отвори (А і Б), які закриті заглуш-
ками. Необхідно вибрати один з отворів,
підчепити заглушку і зрізати або відламати
кріплення (Мал. 1).
Вставити в розкритий отвір адаптер з
комплекту постачання (Мал. 2).
Як правило, для відведення повітря ви-
користовується вивідний отвір А. Вибрав
один з вентиляційних отворів, переконай-
теся, що другий залишився закритий за-
глушкою.
Прикріпіть витяжку за допомогою шуру-
пів з дюбелями з монтажного комплекту
задньою поверхнею до стіни (Мал. 3) або
верхньою поверхнею до шафи. З’єднайте
повітропровід з адаптером витяжки
(Мал. 4). Виведіть інший кінець повітро-
проводу у вентиляційну шахту. Переконай-
теся у відсутності щілин в з’єднаннях.
УСТАНОВКА ВИТЯЖКИ НА СТІНУ
Мал. 1 Мал. 2
Мал. 3 Мал. 4
А
Б

9
У ході експлуатації витяжки з метою забезпечення мак-
симальної продуктивності та ефективності її роботи необ-
хідно періодично проводити роботи з профілактики та до-
гляду за витяжкою.
При виконанні робіт, пов’язаних з
профілактикою та доглядом за витяж-
кою обов’язково відключіть витяжку
від електромережі!
Для профілактики регулярно виконуйте наступні дії:
- Регулярно видаляйте всі харчові залишки і жир з ниж-
ньої поверхні витяжки і алюмінієвих жирових фільтрів.
Зайва «зажиреність» може стати причиною займання!
- Протирайте зовнішні поверхні витяжки вологою, від-
жатою фланелевою серветкою. Для догляду за поверх-
нями з нержавіючої сталі застосовуйте спеціальні за-
соби, що створюють захисну плівку.
- Не застосовуйте абразивні речовини і розчинники.
- Перевіряйте стан повітропроводу витяжки і вентиля-
ційний канал, очищуйте їх при необхідності!
ОБСЛУГОВУВАННЯ ВИРОБУ
У витяжці використовуються лампи освітлення типу Е14
потужністю не більше 40 Вт.
Заміна ламп проводиться в наступному порядку:
- перед заміною ламп освітлення переконайтеся, що ви-
тяжка відключена від електричної мережі, і дайте лам-
пам охолонути;
- зніміть жировий фільтр, натиснувши на замок фільтру;
- викрутіть з патрона стару лампу і вкрутіть нову;
- встановіть жировий фільтр у витяжку, натиснувши на
замок фільтра.
ЗАМІНА ЛАМП ОСВІТЛЕННЯ
E14 40Вт

UA
10
Витяжка обладнана знімними захисними жировими
фільтрами. Фільтри забезпечують поглинання зважених
у повітрі часток, тому можуть забруднюватися у залеж-
ності від частоти використання витяжки.
З метою забезпечення максимальної продуктивності
та ефективності роботи витяжки необхідно регулярно
очищати жирові фільтри від забруднень.
Очищення проводиться кожні 5-6 тижнів вручну в
мильному розчині без сильного механічного впливу або
в посудомийній машині.
Збільшення періодичності очищення
жирових фільтрів ускладнює всмок-
тування витяжкою повітря. Це при-
зводить до збільшення навантаження на електродвигун і
може вплинути на термін служби витяжки.
Ручне очищення проводиться в наступному порядку:
- зніміть фільтр, попередньо натиснувши на замок філь-
тру;
- промийте фільтр миючим засобом або мильним роз-
чином за допомогою губки або м’якої щітки;
- ретельно промийте фільтр теплою водою;
- дочекайтеся повного висихання фільтра;
- встановіть фільтр у витяжку, попередньо натиснувши
на замок фільтра.
У разі очищення з використанням посудомийної машини
переконайтеся, що до складу використовуваних машиною
миючих засобів не входять агресивні речовини, які можуть
пошкодити поверхню алюмінієвих деталей фільтру. В посу-
домийній машині розташовуйте фільтри вертикально, щоб
уникнути попадання в них залишків їжі. Перед установкою
фільтра у витяжку після очищення в посудомийній машині
переконайтеся, що фільтр сухий. При недотриманні даних
правил фільтр може бути зіпсований!
ОЧИЩЕННЯ ФІЛЬТРІВ

11
Виріб відповідає вимогам ДСТУ 3135.26-
98 (ГОСТ 30345.26-98, МЕК 335-2-31-95),
ГОСТ 23511-79, ГОСТ 30320-95 (ДСТУ CISPR
14-1:2004). Виріб відповідає вимогам на-
ступних європейських норм: директива EMC 89/336
/ EEC, 92/31/EEC, 93/68/ЕЕС та IEC 60335-2-31.
Виробник гарантує нормальну роботу виробу протягом
24 місяців з дня продажу через роздрібну торговельну
мережу за умови виконання правил транспортування,
зберігання, монтажу та експлуатації, викладених в цієї ін-
струкції. Якщо Ваша витяжка не працює належним чином,
зв’яжіться з сервісним центром, обслуговуючим продук-
цію ТМ Pyramida і не забудьте повідомити наступну інфор-
мацію:
- номер гарантійного свідоцтва;
- модель виробу;
- серійний номер, вказаний на наклейці інформаційної
витяжки або в гарантійному талоні;
- опис проблеми.
Претензії не будуть розглянуті без гарантійного свідо-
цтва з датою продажу та штампом організації торгівлі. При
покупці виробу настійно вимагайте, щоб гарантійне свідо-
цтво було правильно заповнено.
Гарантійне обслуговування не проводиться в наступних
випадках:
- при недотриманні правил, зазначених в інструкції;
- при зменшенні діаметру повітропроводу менше 120 мм;
- за наявності перешкод для вільного проходження по-
вітря від витяжки до виходу вентиляційного каналу;
- при неправильному монтажі, у випадку відкриття елек-
тромонтажної розподільчої колодки, при заміні мере-
жевого кабелю;
- при невідповідності живильної електричної мережі па-
раметрам, встановленим виробником;
- при наявності механічних або інших пошкоджень об-
ладнання з-за недбалого поводження;
- при встановленні витяжки нижче ніж 60 см від конфо-
рок та обігрівачів.
ГАРАНТІЯ

Вытяжки кухонные бытовые
WH 10-50
WH 20-60
WH 22-60
GH 20-60 slim
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ RU

RU
14
Благодарим Вас за приобретение вытяжки Pyramida!
Вытяжки Pyramida надежны и просты в эксплуатации. Для обеспечения долгой и безотказной работы изделия внима-
тельно прочитайте данное руководство.
Данное руководство по эксплуатации объединено с техническим описанием, а также содержит сведения по установке
и монтажу, правила эксплуатации и обслуживания изделия.
ОПИСАНИЕ
В связи с тем, что устройство вытяжки постоянно совершенствуется, возможны незначительные
расхождения между конструкцией Вашей вытяжки и инструкцией по эксплуатации, не влияющие на
технические характеристики, безопасность эксплуатации и потребительские свойства.
Изделие предназначено для вытяжной вентиляции
бытовых кухонных помещений, отапливаемых в зимнее
время. Промышленная эксплуатация изделия, а также
использование на предприятиях сферы обслуживания,
здравоохранения и т.п. не предусмотрены. Ни при каких
обстоятельствах не используйте вытяжку на улице!
Данная модель может быть использована для внутрен-
ней фильтрации (рециркуляции воздуха внутри помеще-
ния при установленных угольных фильтрах).
Изделие оснащено лампами подсветки. Изделие имеет
сетевой кабель с вилкой и предназначено для подключе-
ния к однофазной сети переменного тока с напряжением
220…240 В и частотой 50 Гц.
По типу защиты от поражения электрическим током из-
делие относится к приборам ІІ класса по ДСТУ 3135.26-98
(ГОСТ 30345.26-98) и не требует отдельного провода для
заземления.
По типу защиты от доступа к опасным частям и проник-
новения воды вытяжка, смонтированная с воздуховодом,
относится к приборам класса IP23.
Вид климатического исполнения изделия – УХЛ4.2 по
ГОСТ 15150-69. Изделие разрешается эксплуатировать
при температуре окружающего воздуха в пределах от +1 0С
до +45 0С.
Хранить изделие необходимо в упаковке производителя
в вентилируемом помещении при температуре от 0 °C до
+50 °С и относительной влажности не более 90%.
Оборудование отвечает требованиям Технического ре-
гламента ограничения использования некоторых опасных
веществ в электрическом и электронном оборудовании.
Срок службы изделия: 5 лет.

15
Технические характеристики:
КОНСТРУКЦИЯ ВЫТЯЖКИ
Модель WH 10-50 WH 20-60 WH 22-60 GH 20-60 slim
Напряжение сети, В 220…240 220…240 220…240 220…240
Частота, Гц 50 50 50 50
Тип управления Механическое кнопочное
Количество моторов, шт. 1 1 2 1
Мощность двигателя, Вт 120 120 120x2 120
Общая мощность, Вт 200 200 320 200
Производительность, м3/ч 320 320 480 320
Уровень шума, дБ 50 50 58 50
Количество жировых фильтров (алюминие-
вые пятислойные), шт 2222
Количество ламп накаливания (40 Вт), шт. 2 2 2 2
Диаметр воздуховода, мм 120 120 120 120
Размеры без воздуховода (ШхГхВ), мм 500x510x140 600x510x140 600x510x140 600x516x155
Масса, кг 5,4 5,8 6,8 5
Цвет Белый / Черный / Коричневый / Нержавеющая сталь
Конструкция вытяжки:
1 – Панель управления
2 – Декоративная стеклянная планка
(кроме GH 20-60 slim)
3 – Корпус с панелью освещения
4 – Мотор (2 мотора в WH 22-60)
5 – 2 жировых фильтра
В комплект поставки входят:
• комплект монтажный – 1 шт.
• адаптер для воздуховода – 1 шт.
• руководство по эксплуатации – 1 шт.
• гарантийное свидетельство – 1 шт.
• коробка упаковочная – 1 шт.
• вытяжка – 1 шт.
12
3
5
4

RU
16
Однофазная сеть, к которой подклю-
чается изделие, должна соответство-
вать действующим нормам. Подклю-
чение необходимо осуществлять через автоматический
выключатель, встроенный в стационарную проводку на
Вашем электрическом щитке.
Все действия, связанные с подключением, настройкой,
обслуживанием и ремонтом изделия, а также замену ламп
производить только при снятом напряжении сети! Для
этого необходимо отключить электрический выключатель
на Вашем щитке или вытащить вилку из розетки. Не тя-
ните вилку за провод! Не пережимайте и не натягивайте
сетевой кабель.
Запрещено использование удлинителей и переходни-
ков. Производитель вытяжки не несет ответственности за
поломки или возгорания, произошедшие из-за использо-
вания тройников и удлинителей. Для замены поврежден-
ного сетевого кабеля изделия вызывайте специалиста из
сервисного центра.
Перед установкой необходимо убедиться в отсутствии
видимых повреждений крыльчатки, корпуса вытяжки, а
также в отсутствии в проточной части корпуса посторонних
предметов, которые могут повредить лопасти крыльчатки.
Если у Вас есть сомнения в том, что вытяжка не поврежде-
на и полностью укомплектована, свяжитесь с продавцом
немедленно.
Запрещается использовать изделие не по назначению и
подвергать каким-либо модификациям и доработкам.
Изделие не предназначено для использования детьми
или лицами с пониженными физическими, чувственными
или умственными способностями или при отсутствии у них
жизненного опыта использования вытяжки, если они не
находятся под контролем или не проинструктированы ли-
цом, ответственным за их безопасность. Дети должны на-
ходиться под контролем взрослых для недопущения игр с
изделием.
Перекачиваемый воздух не должен содержать пыли
и других твердых примесей, а также липких веществ
и волокнистых материалов. Запрещается использовать
изделие в присутствии воспламеняемых веществ или их
паров, таких как спирт, бензин, инсектициды и т.п.
Не закрывайте и не загораживайте всасывающее
и выпускное отверстие изделия, чтобы не мешать опти-
мальному прохождению воздуха. Не уменьшайте диаметр
воздуховода менее 120 мм.
Не садитесь на изделие и не кладите на него какие-либо
предметы.
Под вытяжкой не должно происходить приготовле-
ние блюд типа фламбе (блюда, которые поливаются
алкогольным напитком и поджигаются). Следите, чтобы во
время приготовления пищи под работающей вытяжкой не
происходило возгорание масла. Помните, что повторное
использование масла увеличивает вероятность его само-
воспламенения.
Не оставляйте без присмотра работающую вытяжку на
долгое время.
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ

17
После длительного функционирования вытяжки не при-
касайтесь к лампам освещения – они горячие. При за-
мене ламп освещения необходимо отключить изделие от
электрической сети.
Не касайтесь поверхности вытяжки мокрыми руками.
Регулярно очищайте жировые фильтры. Не снимайте
жировые фильтры при работающей вытяжке.
При возникновении нестандартной ситуации и поло-
мок отключите изделие от сети и обратитесь в сервисный
центр, адрес и телефон которого указаны в гарантийном
талоне.
Если Вы решили, что изделие больше не годится к эксплу-
атации, сделайте его непригодным к использованию:
отключите от электрической сети, обрежьте кабель пита-
ния, снимите потенциально опасные части (это особенно
важно для безопасности детей, которые могут играть
с неиспользуемыми или выброшенными изделиями).
По окончанию срока службы изделие подлежит
отдельной утилизации. Не выбрасывайте изделие
вместе с неотсортированными бытовыми отходами.
При несоблюдении данного руководства производитель
не несет ответственности за возможные неисправности.
КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО!
Не выводите воздуховод вытяжки в дымоходы печей и газовых приборов, предназначенных для нагрева воды
и обогрева помещений, в вентиляционные каналы, предназначенные для других устройств – это может привести к на-
рушению вентиляции помещения и нанести ущерб здоровью людей.
Не проверяйте тягу работающей вытяжки с помощью факела или открытого огня – это может привести к пожару.
 Не зажигайте конфорки газовой плиты без посуды (например, для обогрева помещения). Использование
открытого огня может быть опасным и повредить пластмассовые детали вытяжки или вызвать возгорание.
Запрещается изменение конструкции вытяжки и прочие вмешательства в изделие лиц, не уполномоченных про-
изводителем на гарантийный ремонт – это может привести к нарушению работы вытяжки и снижению уровня безопас-
ности вытяжки для здоровья людей.

RU
18
Перед началом монтажа изделия не-
обходимо обесточить электрическую
сеть!
Минимальное расстояние между
варочной поверхностью и нижней
плоскостью вытяжки должно быть:
- для электрических плит – не
менее 600 мм;
- для газовых плит – не менее
650 мм.
При наличии в комнате печи, га-
зового котла или колонки необходи-
мо учитывать, что во время работы
вытяжка забирает из помещения воздух, необходимый для
горения. Это относится также к помещению с герметичными
окнами и дверями.
Для обеспечения безопасной работы вытяжки в замкну-
том пространстве должен быть обеспечен дополнительный
приток воздуха извне (открытая форточка в другой комна-
те, открытая дверь на кухню или специально оборудован-
ная приточная вентиляция).
При использовании воздуховода, состоящего из не-
скольких частей, каждая следующая часть должна быть
расположена снаружи относительно предыдущей.
В случае комплектации вытяжки электрическим кабе-
лем без вилки необходимо обесточить электрическую сеть
и произвести подключение вытяжки к электрической сети
согласно следующей схеме:
КОРИЧНЕВЫЙ провод = L («live», «фаза»)
ГОЛУБОЙ провод = N («neutral», «ноль»)
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ
≥ 650 мм

19
Не забывайте включать вытяжку, как только Вы начина-
ете пользоваться плитой или варочной панелью. Это необ-
ходимо для нормальной вентиляции кухни.
Для полной вентиляции необходимо выключать вытяжку
не ранее чем через 15 минут после окончания процесса
приготовления пищи.
Вытяжка оборудована фронтальной панелью управле-
ния, представляющей собой ряд кнопок. Кнопками «•»,
«••», «•••» осуществляется переключение скоростей.
При разогреве пищи достаточно работы вытяжки на
низкой скорости. Для стандартных условий приготов-
ления (варка и жарка на 1-2 конфорках) используется
средняя скорость. Высокая скорость предназначена для
выведения из помещения большого количества пара, дыма
и смешанных кухонных запахов, при одновременной работе
всех конфорок.
Переключение кнопок скоростей может производится
в любом порядке. Для выключения вентилятора восполь-
зуйтесь кнопкой «0».
ПАНЕЛЬ УПРАВЛЕНИЯ
РЕЖИМ РЕЦИРКУЛЯЦИИ
При работе вытяжки в режиме рециркуляции очищенный
воздух возвращается обратно в кухню.
Для перехода из режима вытяжной вентиляции к режи-
му рециркуляции воздуха необходимо:
- Перенаправить поток воздуха внутри вытяжки от воз-
духовода к жалюзи на верхней поверхности вытяжки.
Переключение направления потока воздуха осущест-
вляется путем переключения регулятора положения
заслонки на корпусе вентилятора.
Для доступа к регулятору необходимо снять жировые
фильтры.
- Установить в вытяжку угольный фильтр. Угольный
фильтр в комплект поставки не входит и приобретает-
ся отдельно. Угольные фильтры не подлежат очистке и
заменяются на новые каждые 3-4 месяца.
В вытяжки Pyramida WH 10-50, WH 20-60, GH 20-60
slim устанавливается один угольный фильтр. В вытяжку
Pyramida WH 22-60 – два фильтра.
1. Включить или выключить
подсветку.
2. Выключить вентилятор.
3. Включить низкую скорость
вентилятора.
4. Включить среднюю скорость
вентилятора.
5. Включить высокую скорость
вентилятора.
Режим вентиляции
Режим рециркуляции
1 2 43 5

RU
20
Вытяжки Pyramida WH 10-50, WH 20-60,
WH 22-60, GH 20-60 slim предназначены
для работы в режиме вентиляции или ре-
циркуляции.
Для выхода воздуха в режиме вентиля-
ции в корпусе вытяжки предусмотрены два
круглых отверстия (А и Б), которые закрыты
заглушками. Необходимо выбрать одно из
отверстий, приподнять заглушку и срезать
или отломать крепления (Рис. 1).
Вставить во вскрытое отверстие адаптер
из комплекта поставки (Рис. 2).
Как правило, для отвода воздуха исполь-
зуется выводное отверстие А. Выбрав одно
из вентиляционных отверстий, убедитесь,
что второе осталось закрытым заглушкой.
Прикрепите вытяжку при помощи шуру-
пов с дюбелями из монтажного комплек-
та задней поверхностью к стене (Рис. 3) или
верхней поверхностью к шкафу. Соедините
воздуховод с адаптером вытяжки (Рис. 4).
Выведите другой конец воздуховода в
вентиляционную шахту. Убедитесь в отсут-
ствии щелей в соединениях.
УСТАНОВКА ВЫТЯЖКИ НА СТЕНУ
Рис. 1 Рис. 2
Рис. 3 Рис. 4
А
Б
