QSC SC-312X User manual

Developed specifically for the unique requirements
of professional motion picture playback, the SC-312X
extends QSC’s commitment to the cinema market. As
a member of the DCS Digital Cinema Speaker Series,
the SC-312X is a passive, two-way, screen channel
loudspeaker system comprised of two main units—the
HF-63X1 high frequency system and the LF-3115 low-
frequency system.
The HF-63X1 high-frequency system features a 2.5"
(63mm) titanium diaphragm compression driver
mounted on a custom designed high frequency
cinema horn with an adjustable pan and tilt bracket.
The HF-63X1 includes a driver protection and
equalization network. DC blocking capacitors protect
against DC or low-frequency signals that would
likely destroy an unprotected driver. Power limiter
circuitry protects the driver from overpowering and
a response correction filter smoothes the frequency
response of the horn/driver combination. The driver
and equalization network provides for more reliable
operation, ensuring the show will go on.
The LF-3115 15"(381mm) low-frequency enclosure
is designed specifically to address the extended low-
frequency response required for cinema applications.
The LF-3115 covers the frequency range from
35 Hz to 1000 Hz, depending upon the high-
frequency system requirements.
The SC-312X is designed for ease of installation.
The HF-63X1 components come pre-assembled to
reduce field assembly time. Three bolts are all that
are required to secure the HF-63X1 to the top of the
LF-3115 enclosure.
SC-312X
Cinema Loudspeaker System
Specifications SC-312X
Nominal Coverage 90° horizontal x +15 to -35° vertical
Frequency Range 33 Hz - 16 kHz (-6 dB)
Impedance 8Ω
Sensitivity 1 watt /1 meter, 95 dB
half space
Maximum Input Power1
2 hours of 6 db crest factor 150 W RMS
pinknoise, 50 Hz - 20 kHz,
AES method
Recommended Amplifier Power 300 W RMS maximum
Recommended Processing Subsonic filter below 30 Hz, > 18 dB per octave
LF-3115 HF-63X1
Connectors Barrier strip screw terminals Barrier strip screw terminals
accept up to #10 AWG accept up to #10 AWG
stranded wire stranded wire
Transducers One 15" (381mm) high efficiency, 1.5" (38mm) exit, 2.5" titanium
extended bass woofer featuring a diaphragm compression driver
3" copper voice coil
Enclosure Quasi B4 alignment, ported Tilt/Pan Bracket
enclosure with fully flared ports, ±10° vertical tilt
symmetrical port design, tuned to ±10° horizontal pan
36 Hz, constructed of MDF and
heavily braced. Features vandal
resistant woofer mounting bolts
Dimensions (HWD) 18.5" x 30" x 20.3" 16" x 30" x 20"
(470 mm x 762 mm x 516 mm) (406 mm x 762 mm x 508 mm)
Weight - Net 83 lbs (38 kg) 40 lbs (18.4 kg)
System Weight 123 lbs (56.4 kg)
Baffle Cut-Out 35.5" x 32"
1) Maximum input power tested in accordance with IEC 268-5 recommendations, 50 Hz - 20 kHz band limiting, 6 dB signal crest factor.
Features
• Passive, two-way, screen channel system
• SC-312X provides 90° horizontal by +15° to -35° vertical coverage
• Low distortion waveguide provides highly articulate dialogue
• Shallow depth (20") facilitates installation

SC-312X Dimensions
qscaudio.com
Specifications subject to change without notice.
1675 MacArthur Boulevard • Costa Mesa, CA 92626 • Ph: 800/854-4079 or 714/957-7100 • Fax: [phone]
SC-312X Spec Sheet - 03/10/06
Top
Side
21.53"
546.9 mm
20.25"
514.4 mm
30"
762 mm
Front
15.46"
392.6 mm
33.83"
859.3 mm
18.38"
466.8 mm
9.7"
246.4 mm
4"
101.6 mm
20.25"
514.4 mm

1
*TD-000219-00*
Cinema Loudspeaker Systems User Manual
HF-63X1 and HF-63X2
High Frequency Component
Introduction
The HF-63X1 and HF-63X2 are the high frequency components of full-range,
two-way screen channel loudspeaker systems for high performance cinema
applications. The HF-63X1 is designed specifically for use with QSC’s LF-
3115 low frequency loudspeaker and the HF-63X2 for the LF-3215 loud-
speaker.
The HF-63X1/X2 high-frequency system features a large format, 2.5”
(63.5mm) titanium diaphragm compression driver mounted on a custom
designed high-frequency cinema horn with an adjustable pan and tilt
bracket. The horn features broad horizontal and vertical coverage angles to
ensure coverage of every seat in the auditorium. The horn is a low-distortion
waveguide providing highly articulate dialogue without coloration associ-
ated with conventional horn loudspeakers. Equipped with a passive cross-
over providing tailored output for the LF-3115 or LF-3215, no additional
signal processing is required.
The HF-63X1/X2 components come pre-assembled to reduce field assembly
time. Three bolts are all that are required to secure the HF-63X1/X2 to the
top of a QSC low frequency loudspeaker. Threaded inserts in the LF enclo-
sures and matching punched hole pattern in the HF-63X1/X2 make mounting
to the low frequency enclosure simple.

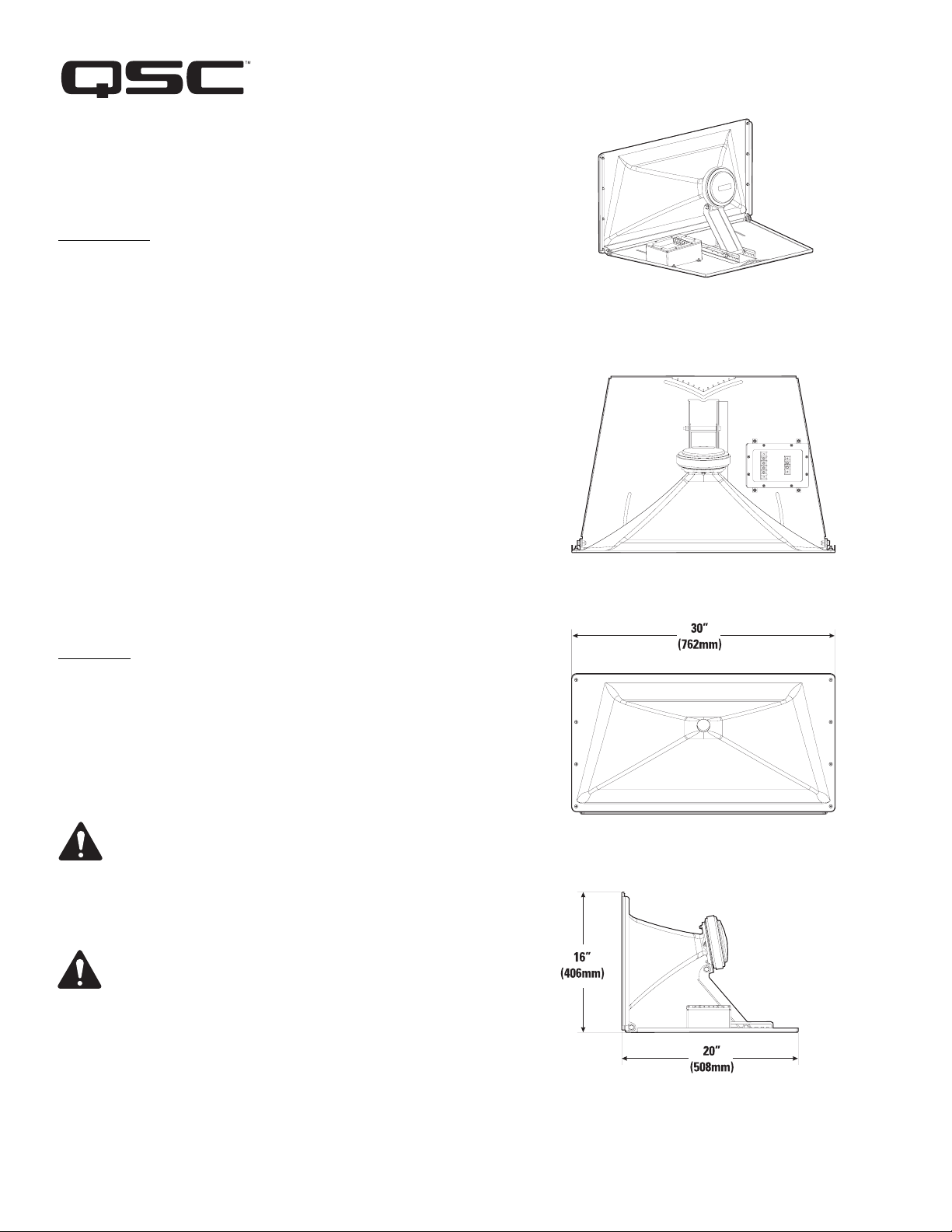

Mounting
Refer to the illustration for mounting information. The HF-63X1/X2 attaches
to the top of the LF-3115 or LF-3215 with three 5/16-18 bolts, 0.75” long,
with lock washers. This hardware ships installed on the low frequency cabi-
net. We recommend the use of serviceable thread locking compound when
installing the bolts to prevent loosening due to vibration. Aim the horn in the
horizontal plane (pan) before tightening. Adjust the vertical tilt with the
bracket adjustment.
Install in accordance with QSC Audio Product’s instructions
and a licensed, professional engineer. Only use attachments,
mounts, accessories, or brackets specified by QSC Audio
Products, Inc. Refer all servicing to qualified personnel. Ser-
vicing is required when the apparatus has been damaged in
any way.
WARNING! Before placing, installing, rigging, or suspending
any speaker product, inspect all hardware, suspension, cab-
inets, transducers, brackets and associated equipment for
damage. Any missing, corroded, deformed or non-load rated
component could significantly reduce the strength of the
installation, placement, or array. Any such condition
severely reduces the safety of the installation and should be
immediately corrected. Use only hardware which is rated for
the loading conditions of the installation and any possible
short-term unexpected overloading. Never exceed the rating
of the hardware or equipment. Consult a licensed, profes-
sional engineer when any doubt or questions arise regarding
a physical equipment installation.
TD-000219-00 rev.A
© Copyright 2006, QSC Audio Products, Inc.
QSC® is a registered trademark of QSC Audio Products, Inc.
“QSC” and the QSC logo are registered with the U.S. Patent and Trademark Office
1675 MacArthur Blvd., Costa Mesa, CA, 92626 USA
Main Number [phone] Sales & Marketing [phone] or toll free (USA only) [phone]
Customer Service(714) 957-7150 or toll free (USA only) [phone]

2
Connections
The HF-63X1/X2 has barrier strip screw terminals that accept up to #10 AWG (5.3mm2) stranded loudspeaker wire.
INPUT Terminals
Connect the amplifier’s full range output signal to the HF-63X1 or HF-63X2 INPUT terminals. Observe proper polarity; the amplifier’s +signal to
the HF-63X1 or HF-63X2 + INPUT, the amplifier’s -signal to the HF-63X1 or HF-63X2 - INPUT. Use the largest wire size and shortest wire
length for the application.
HF OUT Terminals
The HF OUT terminals are factory-connected to the compression driver. These terminals should ONLY be connected to the HF-63X1 or HF-63X2
compression driver. Observe proper polarity; the + HF OUT signal to the compression driver’s + input, the -HF OUT signal to the compression
driver’s - input.
LF OUT Terminals
The HF-63X1 is designed specifically for use with QSC’s LF-3115 low frequency loudspeaker and the HF-63X2 for the LF-3215 loudspeaker. The
LF OUT terminals are factory-terminated to lead wires with spade-lugs. These should ONLY be connected to QSC’s model LF-3115 or model LF-
3215 low frequency loudspeaker. Observe proper polarity; connect the + LF OUT signal to the low frequency loudspeaker’s + input, the -LF
OUT signal to the low frequency loudspeaker’s - input.
HF-63X1 or HF63X2
Compression
Driver
Amplifier
HF OUT connection ter-
minals. Connect to HF-
63X1 or HF-63X2 com-
pression driver.
HF-63X1 or HF-63X2
INPUT connection
terminals
LF OUT connection
terminals. Connect to
LF-3115 or LF 3215
loudspeaker INPUT
terminals.
To LF-3115 or LF-3215
The HF-63X1 is designed
specifically for use with
QSC’s LF-3115 low fre-
quency loudspeaker and
the HF-63X2 for the LF-3215
loudspeaker.

3
HF-63X1 and HF-63X2 Specifications (subject to change without notice)
Frequency Range: 1,300 - 16,000 Hz (-6 dB)
Nominal Coverage: 90° horizontal X +15 to -35° vertical (50° total, adjustable mount provides for vertical plane adjustments. The hori-
zontal plane can be adjusted by altering mounting position on the low frequency enclosure before tightening bolts.
DI: 9.0 dB (600 to 16,000 Hertz average)
Q: 8.0 (600 to 16,000 Hertz average)
SPL (peak): HF-63X1 with LF-3115: 123 dB
HF-63X2 with LF-3215: 126 dB
Impedance: HF-63X1 with LF-3115: 8 Ohms nominal
HF-63X2 with LF-3215: 4 Ohms nominal
Maximum Input Power: HF-63X1 with LF-3115: 150 W
(2 hours EIA 426B) HF-63X2 with LF-3215: 300 W
Sensitivity: HF-63X1 with LF-3115: 95.0 dB
HF-63X2 with LF-3215: 97.5 dB
Crossover Frequency: 1,300 Hz
Connectors: Barrier strip screw terminals accept up to #10 AWG stranded wire. Six terminals: Two full-range input terminals,
two HF OUT terminals (factory wired to compression driver), and two LF OUT terminals with factory supplied wiring
for connection to QSC LF-3115 or LF-3215 low frequency loudspeaker.
Transducers: 1.5” (38mm) exit, 2.5” (63.5mm) titanium diaphragm compression driver.
Mounting Hardware: Attaches to top of the LF-3115 or LF-3215 low frequency cabinet using three 5/16”-18 x 3/4” long bolts.
Size: 30” wide X 16” high X 20” deep (762mm X 406mm X 508mm)
Weight: 50 lbs. (shipping), 40 lbs. (net), 22.7/18.4 kilograms

4
Warranty (USA only; other countries, see your dealer or distributor)
Disclaimer
QSC Audio Products, Inc. is not liable for any damage to amplifiers, or any other equipment that is caused by negligence or
improper installation and/or use of this loudspeaker product.
QSC Audio Products 3 Year Limited Warranty
QSC Audio Products, Inc. (“QSC”) guarantees its products to be free from defective material and / or workmanship for a period
of three (3) years from date of sale, and will replace defective parts and repair malfunctioning products under this warranty
when the defect occurs under normal installation and use - provided the unit is returned to our factory or one of our authorized
service stations via pre-paid transportation with a copy of proof of purchase (i.e., sales receipt). This warranty provides that
the examination of the return product must indicate, in our judgment, a manufacturing defect. This warranty does not extend
to any product which has been subjected to misuse, neglect, accident, improper installation, or where the date code has been
removed or defaced. QSC shall not be liable for incidental and/or consequential damages. This warranty gives you specific
legal rights. This limited warranty is freely transferable during the term of the warranty period.
Customer may have additional rights, which vary from state to state.
In the event that this product was manufactured for export and sale outside of the United States or its territories, then this lim-
ited warranty shall not apply. Removal of the serial number on this product, or purchase of this product from an unauthorized
dealer, will void this limited warranty. Periodically, this warranty is updated. To obtain the most recent version of QSC’s war-
ranty statement, please visit www.qscaudio.com. Contact us at 800-854-4079 or visit our website at www.qscaudio.com.
Contacting QSC Audio Products
Mailing address:QSC Audio Products, Inc.
1675 MacArthur Boulevard
Costa Mesa, CA 92626-1468 USA
Telephone Numbers:
Main Number [phone]
Sales & Marketing [phone] or toll free (USA only) [phone]
Customer Service(714) 957-7150 or toll free (USA only) [phone]
Facsimile Numbers:
Sales & Marketing Fax[phone]
Customer Service Fax[phone]
World Wide Web:www.qscaudio.com
E-mail:[email protected]
[email protected]
QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626 USA
©2006 “QSC” and the QSC logo are registered with the U.S. Patent and Trademark Office.

*TD-000172-00*
Cinema Loudspeaker Systems User Manual

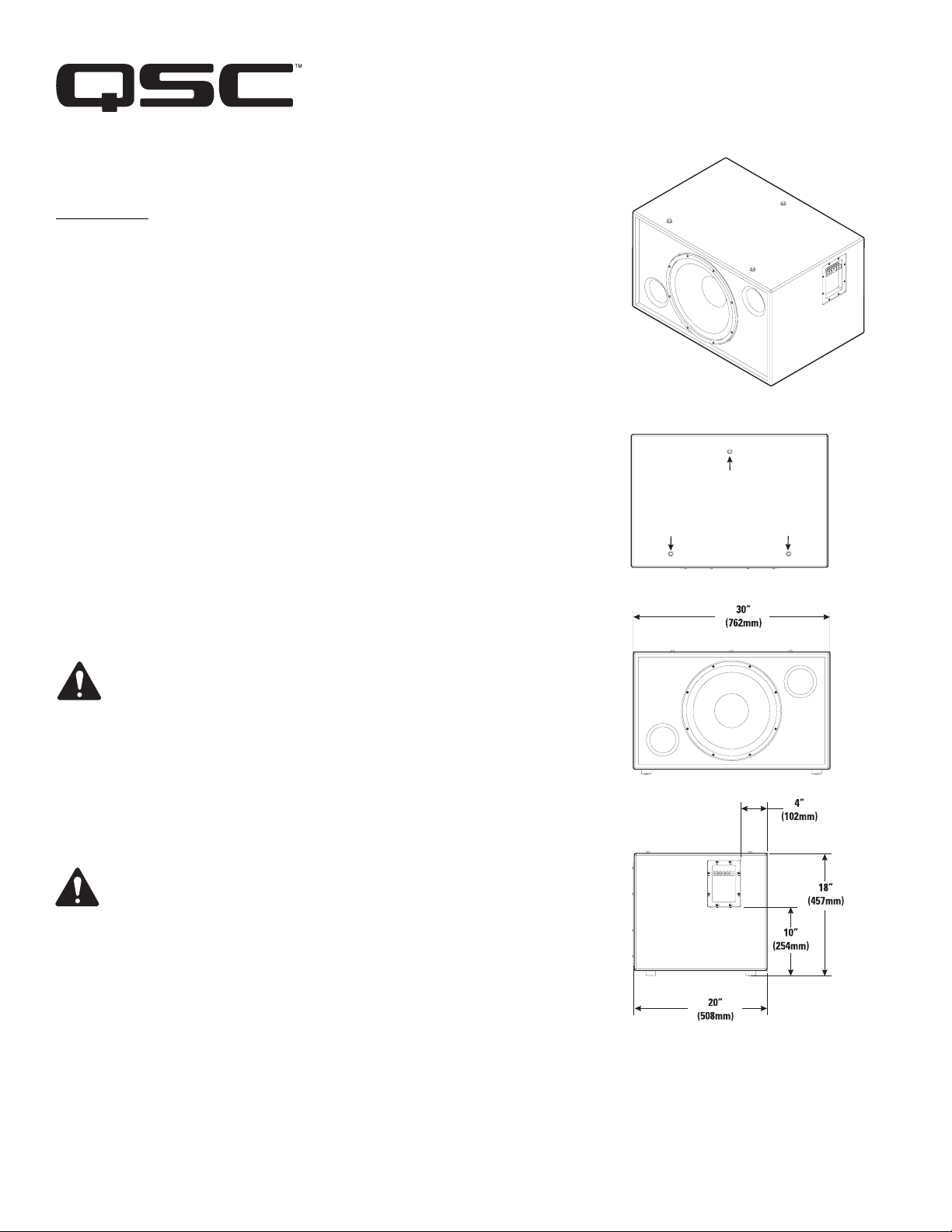

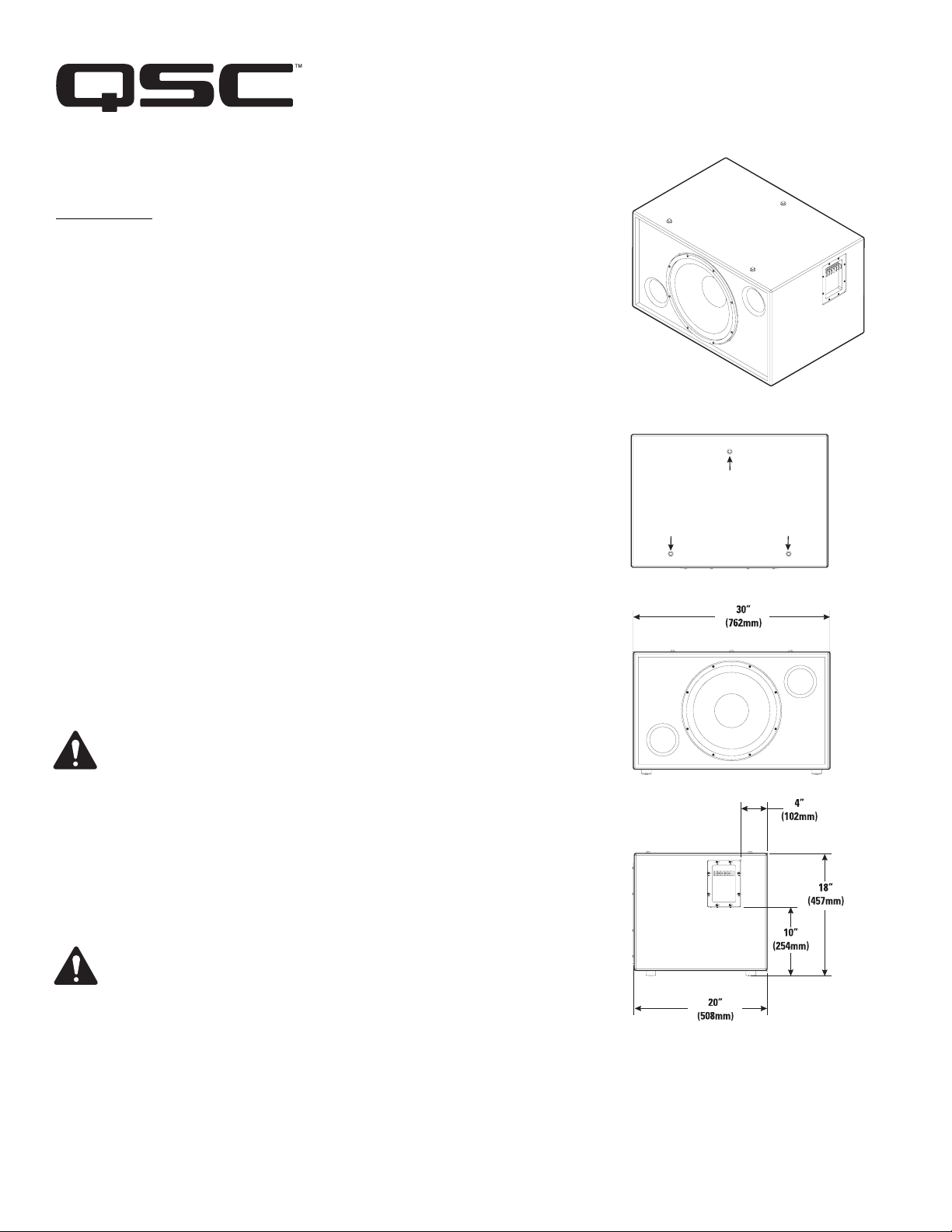

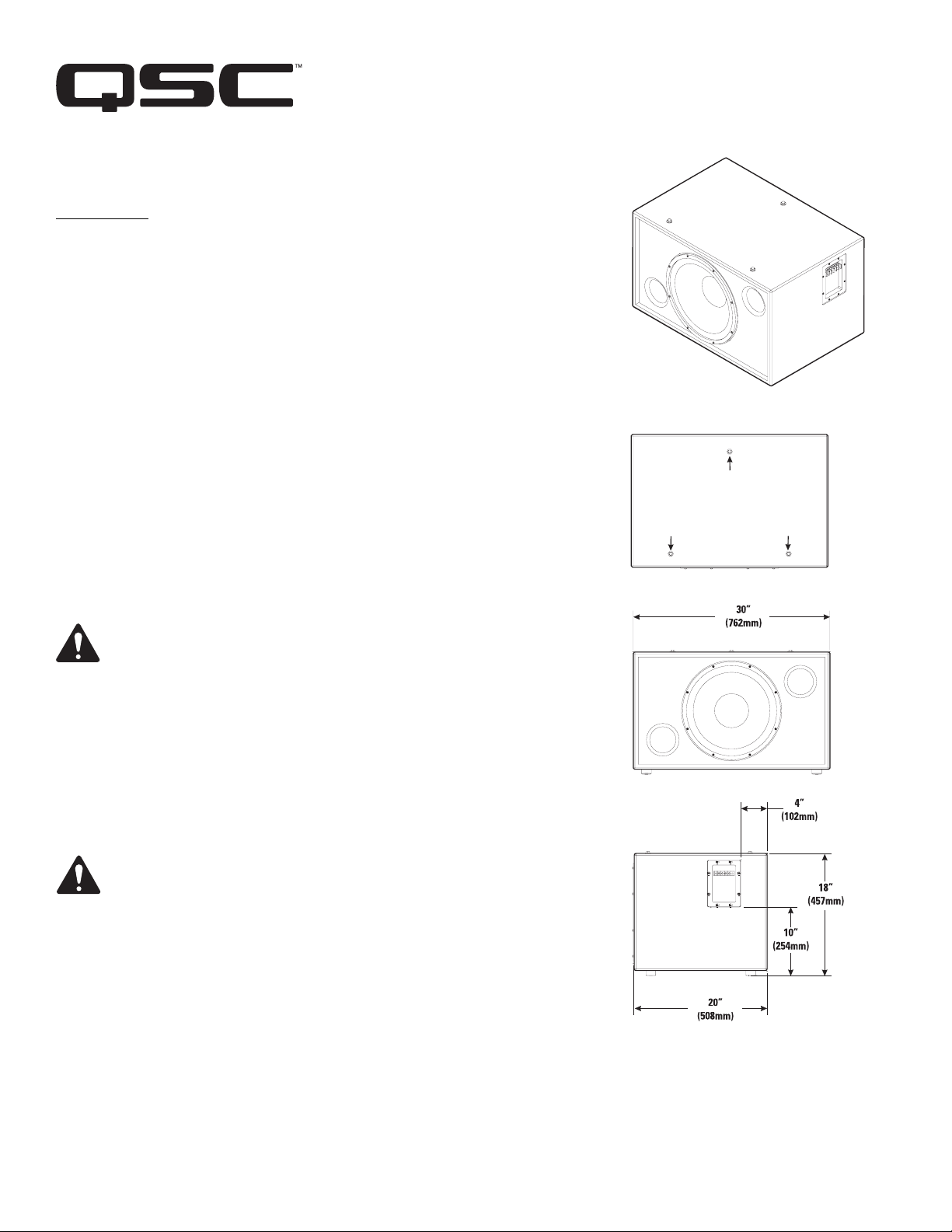

LF-3115 Low Frequency Loudspeaker
Introduction
The LF-3115 15” (381mm) low frequency enclosure is designed specifically for cinema appli-
cations. Meeting cinema requirements for extended low frequency response differentiates
the LF-3115 from more conventional “rock-and-roll” woofer systems. The LF-3115 covers the
frequency range from 33 Hertz to 1900 Hertz, depending upon the high frequency system
requirements.
The 300 watt, 15” transducer is well suited for cinema use. It features a 3” (76mm) voice
coil, ceramic magnet, and a multi-vented pole piece to ensure cool operation. Cooler temper-
atures increase transducer lifespan and decrease the problem of power compression at high
power levels. The suspension and voice coil of the transducer have been designed to provide
low distortion and high impact bass at high power.
The enclosure is constructed of high quality medium density fiberboard panels with stiffen-
ing braces on all panels. Both internal and external port openings are fully radiused ensuring
smooth air flow at higher power levels, preventing audible port turbulence. The stiffening
braces reduce panel resonance.
Bass ports are evenly spaced on each side of the transducer, making internal pressure more
uniform across the back surface of the transducer. This prevents the cone from being dis-
placed to one side or another by unbalanced forces, reducing the chance of driving the voice
coil out of the center of the gap at high power.
Three T-nuts in the top of the enclosure provide easy mounting of QSC high frequency sys-
tems, such as the HF-63.
Enclosure is not designed to be suspended, flown, or rigged. Do not sus-
pend, fly, or rig this enclosure.
This product is capable of producing sound pressure levels that can perma-
nently damage human hearing. Always keep sound pressure levels in the
listening area below levels that can damage human hearing.
Install in accordance with QSC Audio Product’s instructions and a
licensed, professional engineer. Only use attachments, mounts, accesso-
ries, or brackets specified by QSC Audio Products, Inc. Refer all servicing
to qualified personnel. Servicing is required when the apparatus has been
damaged in any way.
WARNING! Before placing, installing, rigging, or suspending any speaker
product, inspect all hardware, suspension, cabinets, transducers, brackets
and associated equipment for damage. Any missing, corroded, deformed or
non-load rated component could significantly reduce the strength of the
installation, placement, or array. Any such condition severely reduces the
safety of the installation and should be immediately corrected. Use only
hardware which is rated for the loading conditions of the installation and
any possible short-term unexpected overloading. Never exceed the rating
of the hardware or equipment. Consult a licensed, professional engineer
when any doubt or questions arise regarding a physical equipment installa-
tion.
TD-000172-00 rev.C
© Copyright 2004, QSC Audio Products, Inc.
QSC® is a registered trademark of QSC Audio Products, Inc.
“QSC” and the QSC logo are registered with the U.S. Patent and Trademark Office
1675 MacArthur Blvd., Costa Mesa, CA, 92626 USA
Main Number [phone] Sales & Marketing [phone] or toll free (USA only) [phone]
Customer Service [phone] or toll free (USA only) [phone]
Mounting points for
high frequency system

Connections
Normal Connection
The LF-3115 has barrier strip screw termi-
nals for connection. The terminals accept
up to #10 AWG (5.3mm2) stranded loud-
speaker wiring. Use the largest wire size
and shortest wire length possible for a
given installation. Observe the polarity
markings and keep polarity consistent
throughout the system for best perfor-
mance.
Parallel Connection of Second LF-3115
The terminals marked OUTPUT may be
used to connect another LF-3115 in paral-
lel. Connect the wires as shown in the illus-
tration, at right.

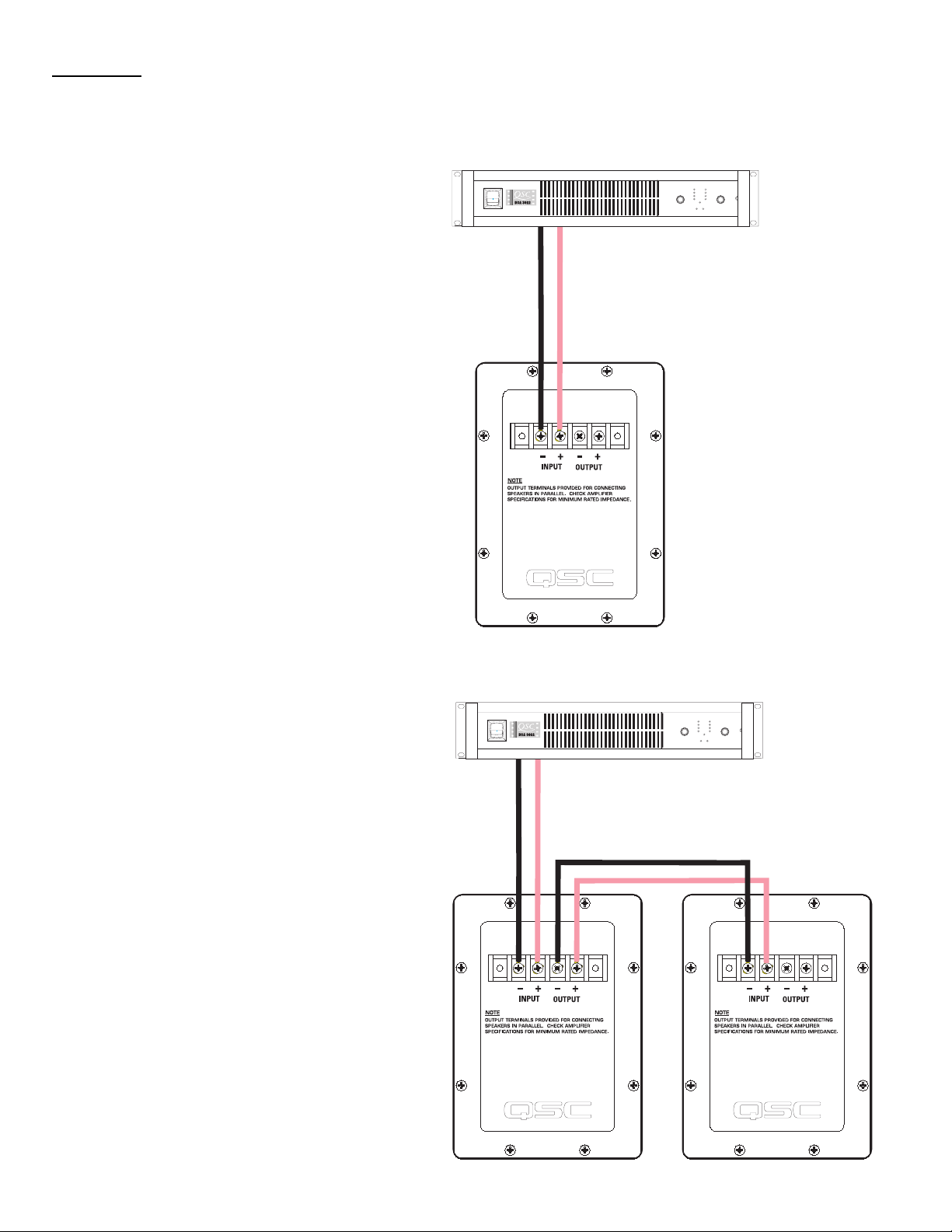

Normal Connection Example:
Parallel Connection Example:
Amplifier capable of
driving 8 ohm loads
Amplifier capable of
driving 4 ohm loads

LF-3115 Specifications (subject to change without notice)
Frequency Range: 33 - 1900 Hertz (-6dB)
30 - 3200 Hertz useable range (-10dB)
Nominal Coverage: 100° horizontal X 100° vertical at 1000 Hertz
Maximum Output: 126.5dB SPL calculated peak, 1 meter, half space, at rated rms power with 6 dB crest factor pink noise input, 35 - 1000 Hertz.
120.5dBA SPL calculated maximum continuous, 1 meter. The dBA scale is typically used to identify sound sources
which can cause permanent hearing loss.
Impedance: 8 ohms nominal
8 ohms minimum, 160 Hertz
90 ohms maximum, 22 Hertz
Maximum Input Power: 300 watts rms (8 hours of 6dB crest factor pink noise, 40 - 400 Hertz)
375 watts rms (2 hours of 6dB crest factor pink noise, 40 - 400 Hertz)
Recommended amplifier power capability- 600 watts rms maximum into 8 ohms (per LF-3115)
Sensitivity: 95.5dB half space, 94.0dB full space, 35 - 1000 Hertz, 1 watt, 1 meter
Recommended Processing: Subsonic filter below 30 Hertz, >18 dB per octave, maximum recommended crossover frequency is 1000 Hertz. QSC
DSP configurations are available at www.qscaudio.com. Parameters for alternative processing hardware are available
upon request.
Connectors: Barrier strip screw terminals accept up to #10 AWG (5.3mm2) stranded wire. Four terminals: (two INPUT and two par-
allel OUTPUT).
Transducers: 15” (381mm) high efficiency low frequency transducer featuring vented 3” (76mm) copper voice coil on Kapton® form-
ers. High excursion/low distortion design, with extremely high power handling, and low thermal and port compression.
Enclosure: Quasi B4 alignment, ported enclosure with fully flared ports, low turbulence symmetrical port design, tuned to 36
Hertz, constructed of medium density fibreboard and heavily braced. Features vandal resistant woofer mounting bolts.
Size: 30” wide X 18” high X 20” deep (762mm X 457mm X 508mm)
Weight: 96 lbs. shipping, 83 lbs. net (44/38 kg.)
SPL and Impedance vs. Frequency
Frequency (Hertz)
SPL (dB)
Impedance (ohms)
SPL 2pi
Impedance
SPL 4pi

Warranty (USA only; other countries, see your dealer or distributor)
Disclaimer
QSC Audio Products, Inc. is not liable for any damage to amplifiers, or any other equipment that is caused by negligence or
improper installation and/or use of this loudspeaker product.
QSC Audio Products 3 Year Limited Warranty
QSC Audio Products, Inc. (“QSC”) guarantees its products to be free from defective material and / or workmanship for a period
of three (3) years from date of sale, and will replace defective parts and repair malfunctioning products under this warranty
when the defect occurs under normal installation and use - provided the unit is returned to our factory or one of our authorized
service stations via pre-paid transportation with a copy of proof of purchase (i.e., sales receipt). This warranty provides that
the examination of the return product must indicate, in our judgment, a manufacturing defect. This warranty does not extend
to any product which has been subjected to misuse, neglect, accident, improper installation, or where the date code has been
removed or defaced. QSC shall not be liable for incidental and/or consequential damages. This warranty gives you specific
legal rights. This limited warranty is freely transferable during the term of the warranty period.
Customer may have additional rights, which vary from state to state.
In the event that this product was manufactured for export and sale outside of the United States or its territories, then this lim-
ited warranty shall not apply. Removal of the serial number on this product, or purchase of this product from an unauthorized
dealer, will void this limited warranty. Periodically, this warranty is updated. To obtain the most recent version of QSC’s war-
ranty statement, please visit www.qscaudio.com. Contact us at 800-854-4079 or visit our website at www.qscaudio.com.
Contacting QSC Audio Products
Mailing address:QSC Audio Products, Inc.
1675 MacArthur Boulevard
Costa Mesa, CA 92626-1468 USA
Telephone Numbers:
Main Number [phone]
Sales & Marketing [phone] or toll free (USA only) [phone]
Customer Service(714) 957-7150 or toll free (USA only) [phone]
Facsimile Numbers:
Sales & Marketing Fax[phone]
Customer Service Fax[phone]
World Wide Web:www.qscaudio.com
E-mail:[email protected]
[email protected]
QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626 USA
©2004 “QSC” and the QSC logo are registered with the U.S. Patent and Trademark Office.
Kapton® is a registered trademark of E.I. du Pont de Nemours and Company.

Manual del usuario de los sistemas de altavoces para salas de cine
Altavoz de baja frecuencia LF-3115
Introducción
La caja de baja frecuencia de 15” (381 mm) del altavoz LF-3115 está diseñada específica-
mente para aplicaciones cinematográficas. El cumplimiento de los requisitos de las aplica-
ciones cinematográficas referentes a una respuesta extendida de baja frecuencia, es lo que
distingue al altavoz LF-3115 de otros sistemas woofer tipo “rock-and-roll” más convenciona-
les. El altavoz LF-3115 cubre un intervalo de frecuencia de 33 Hertzios a 1900 Hertzios,
dependiendo de los requisitos del sistema de alta frecuencia.
El transductor de 300 vatios y 15” es apropiado para uso en salas de cine. Cuenta con una
bobina de voz de 3” (76 mm), un imán cerámico y un polo multiventilado para asegurar una
operación fría. Las temperaturas más frías aumentan la vida útil del transductor y dis-
minuyen el problema de compresión de la potencia a niveles altos de potencia. La suspen-
sión y la bobina de voz del transductor se han diseñado para brindar una baja distorsión y
graves de alto impacto a alta potencia.
La caja está construida de paneles de cartón duro mediano de alta calidad con soportes de
refuerzo en todos los paneles. Ambas aberturas del puerto, la interna y la externa, están
totalmente redondeadas, lo cual asegura un flujo de aire uniforme a mayores niveles de
potencia, evitando turbulencia audible en el puerto. Los soportes de refuerzo reducen la res-
onancia en el panel.
Los puertos de graves están igualmente separados a cada lado del transductor, haciendo
que la presión interna sea más uniforme a través de la superficie posterior del transductor.
Esto evita que el cono sea desplazado de un lado a otro por fuerzas no equilibradas,
reduciendo la probabilidad de impulsar la bobina de voz fuera del centro del espacio a altos
niveles de potencia.
Tres tuercas en T en la parte superior de la caja permiten el montaje fácil de los sistemas de
alta frecuencia de QSC, tal como el sistema HF-63.
La caja no esta diseñada para montarse suspendida, en voladizo ni sobre
arneses. No suspenda esta caja, no la monte en voladizo ni sobre arneses.
Este producto es capaz de producir niveles de presión del sonido que
pueden causar daños permanentes al oído humano. Siempre mantenga los
niveles de presión del sonido en un área de audición con un nivel menor
que el que provoca daños al oído humano.
Instale de acuerdo con las instrucciones de QSC Audio Products y de un
ingeniero profesional con la debida licencia. Sólo use piezas, montajes,
accesorios y soportes especificados por QSC Audio Products, Inc. Refiera
todo el servicio a personal calificado. Cuando el aparato haya sido dañado
de alguna manera, es necesario proporcionarle servicio.
¡ADVERTENCIA! Antes de colocar, instalar, montar o suspender cualquier
producto de altavoz, inspeccione todo el equipo físico, la suspensión, los
armarios, los transductores, los soportes y el equipo asociado para detec-
tar la existencia de daños. Cualquier componente faltante, corroído, defor-
mado, o sin carga nominal podría reducir significativamente la resistencia
de la instalación, la colocación o la configuración. Cualquier condición de
este tipo reduce gravemente la seguridad de la instalación y debe corre-
girse de inmediato. Use sólo herraje que esté clasificado para las condi-
ciones de carga de la instalación y cualquier posible carga excesiva a
corto plazo inesperada. Nunca exceda el valor nominal del equipo físico ni
del dispositivo. Consulte a un ingeniero profesional con la debida licencia
cuando surjan dudas o preguntas referentes a la instalación física del
equipo. TD-000172-00 rev. C
© Derechos de autor 2004, QSC Audio Products, Inc.
QSC® es una marca comercial registrada de QSC Audio Products, Inc.
“QSC” y el logotipo de QSC están registrados con la Oficina de Patentes y Marcas
Comerciales de los Estados Unidos
1675 MacArthur Blvd., Costa Mesa, CA, 92626 EE.UU.
Número principal [phone] Ventas y Comercialización [phone] o línea sin costo (sólo para
EE.UU.) [phone]
Servicio al cliente [phone] o gratis (sólo EE.UU.) [phone]
Puntos de montaje para el
sistema de alta frecuencia

Conexiones
Conexión normal
El altavoz LF-3115 tiene terminales de tor-
nillo de barra protectora para su conexión.
Los terminales aceptan cableado trenzado
de hasta #10 AWG (5.3 mm2) para altav-
oces. Use el alambre del calibre más
grande y de la longitud más corta posible
en cualquier instalación. Observe las mar-
cas de polaridad y mantenga la polaridad
uniforme en todo el sistema para permitir
el mejor rendimiento.
Conexión en paralelo de un segundo LF-
3115
Los terminales marcados SALIDA se
pueden usar para conectar en paralelo otro
altavoz LF-3115. Conecte los cables como
se muestra en la ilustración, a la derecha.
Ejemplo de una conexión normal:
Ejemplo de conexión en paralelo:
Amplificador con
capacidad de accio-
namiento de cargas
de 8 ohmios
Amplificador con
capacidad de accio-
namiento de cargas
de 4 ohmios

Especificaciones del sistema LF-3115 (sujetas a cambio sin previo aviso)
Intervalo de frecuencias: 33 -1900 Hertzios (-6dB)
Intervalo utilizable de 30 -3200 Hertzios (-10 dB)
Cobertura nominal: 100° horizontal X 100° vertical a 1000 Hertzios
Salida máxima: Pico calculado de SPL: 126.5 dB, 1 metro, medio espacio, a una potencia rms nominal con entrada de ruido rosa con factor
de cresta de 6 dB, 35 - 1000 Hertzios.
Máximo calculado continuo de SPL: 120.5 dBA, 1 metro. La escala de dBA típicamente se usa para identificar
fuentes de sonido que pueden causar pérdida auditiva permanente.
Impedancia: 8 ohmios, nominal
8 ohmios mínimo, 160 Hertzios
90 ohmios máximo, 22 Hertzios
Potencia máxima 300 vatios rms (8 horas de ruido rosa con factor de cresta de 6 dB, 40 - 400 Hertzios)
de entrada: 375 vatios rms (2 horas de ruido rosa con factor de cresta de 6 dB, 40 - 400 Hertzios)
Capacidad recomendada de potencia del amplificador: 600 vatios rms como máximo en 8 ohmios (por LF-
3115)
Sensibilidad: 95.5 dB medio espacio, 94.0 dB espacio completo, 35 - 1000 Hertzios, 1 vatio, 1 metro
Procesamiento Filtro subsónico menor de 30 Hertzios, >18 dB por octava, la frecuencia máxima de cruce recomendada es de
recomendado: 1000 Hertzios. Las configuraciones DSP de QSC están disponibles en www.qscaudio.com. Los parámetros
para el herraje de procesamiento alternativo están disponibles si así se solicitan.
Conectores: Los terminales de tornillo de barra protectora aceptan alambre trenzado de hasta #10 AWG (5,3 mm2). Cuatro
terminales: (dos de ENTRADA y dos de SALIDA paralela).
Transductores: Transductor de baja frecuencia de alta eficiencia, de 15” (381 mm), con bobina de voz de cobre de 3” (76mm)
ventilada, en soportes de Kapton®. Diseño de alta excursión/baja deformación, con un manejo de potencia
extremadamente alta, y baja compresión térmica y de puerto.
Caja: Alineación Quasi B4, caja con puertos totalmente abocinados, diseño de puerto simétrico de baja turbulencia,
afinado a 36 Hertzios, construido de cartón duro de media densidad y fuertemente soportado. Tiene pernos de
montaje del woofer resistentes al vandalismo.
Tamaño: 30” de ancho X 18” de alto X 20” de profundidad (762 mm X 457 mm X 508 mm)
Peso: 96 libras envío, 83 libras neto (44/38 kg.)
SPL e impedancia en función de la Frecuencia
Frecuencia (hertzios)
SPL (dB)
Impedancia (ohmios)
SPL 2pi
Impedancia
SPL 4pi

Garantía (sólo para EE.UU.; para otros países, consulte con su vendedor o distribuidor)
Renuncia de responsabilidad
QSC Audio Products, Inc. no es responsable por ningún daño a los amplificadores, ni a ningún otro equipo que sea causado por
negligencia o instalación y/o uso inadecuado de este altavoz.
Garantía limitada de 3 años de QSC Audio Products
QSC Audio Products, Inc. (“QSC”) garantiza que sus productos estarán libres de materiales y/o mano de obra defectuosos por
un periodo de tres (3) años a partir de la fecha de la venta, y reemplazará las piezas defectuosas y reparará los productos que
funcionen mal bajo esta garantía cuando el defecto ocurra bajo condiciones normales de instalación y uso, siempre y cuando
la unidad se devuelva a nuestra fábrica o a una de nuestras estaciones autorizadas de servicio mediante transportación prep-
agada con una copia del comprobante de compra (por ejemplo, el recibo de la compra). Esta garantía requiere que el examen
del producto devuelto indique, en nuestra opinión, un defecto de fabricación. Esta garantía no se extiende a ningún producto
que hubiera estado sometido a uso indebido, negligencia, accidente, instalación incorrecta, o en el que se hubiera quitado o
modificado el código de la fecha. QSC tampoco será responsable por daños incidentales y/o emergentes. Esta garantía le
otorga derechos legales específicos. Esta garantía limitada es libremente transferible durante el período de la misma.
El cliente podría gozar de derechos adicionales, que podrían variar de un estado a otro.
En caso de que este producto fuera fabricado para exportación y venta fuera de los Estados Unidos o sus territorios, entonces
no será aplicable esta garantía limitada. La eliminación del número de serie en este producto, o la compra de este producto de
un distribuidor no autorizado, anularán esta garantía limitada. Esta garantía se actualiza periódicamente. Para obtener la ver-
sión más reciente de la declaración de la garantía de QSC, por favor visite www.qscaudio.com. Comuníquese con nosotros al
800-854-4079 o visite nuestro sitio en Internet en www.qscaudio.com.
Cómo comunicarse con QSC Audio Products
Dirección postal:QSC Audio Products, Inc.
1675 MacArthur Boulevard
Costa Mesa, CA 92626-1468 EE.UU.
Números de teléfono:
Número principal [phone]
Ventas y comercialización [phone] o gratis (sólo EE.UU.) [phone]
Servicio al cliente [phone] o gratis (sólo EE.UU.) [phone]
Números de fax:
Fax de ventas y comercialización [phone]
Fax de servicio al cliente [phone]
World Wide Web:www.qscaudio.com
Correo electrónico:[email protected]
[email protected]
QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626 EE.UU.
©2004, “QSC” y el logo QSC están registrados con la Oficina de Patentes y Marcas Comerciales de EE.UU.
Kapton® es una marca comercial registrada de E.I. du Pont de Nemours and Company.

Manuel d'utilisation de systèmes de haut-parleurs de cinéma
Haut-parleur basse fréquence LF-3115
Introduction
L'enceinte basse fréquence de 381 mm LF-3115 a été tout spécialement conçue pour les
applications en salle de cinéma. Les exigences des cinémas en matière de réponse longue durée
basse fréquence différencient le LF-3115 des systèmes de haut-parleurs de graves « rock-and-
roll » plus conventionnels. Le LF-3115 couvre la plage de fréquence de 33 à 1900 Hz, selon les
exigences de haute fréquence du système.
Le transducteur de 300 W et 38 cm est bien adapté à une utilisation dans les salles de cinéma. Il
possède une bobine mobile de 76 mm, un aimant en céramique et un pôle à évents multiples pour
garantir l'absence de surchauffe. Les températures inférieures augmentent la durée de vie des
transducteurs et diminuent le problème de compression de puissance à de hauts niveaux de
puissance. La suspension et la bobine mobile du transducteur visent à produire une faible
distorsion et des graves à fort impact à haute puissance.
L'enceinte est faite de panneaux de fibres de densité moyenne et de haute qualité avec des
renforts sur tous les panneaux. Les ouvertures internes et externes des ports sont entièrement
arrondies, garantissant la circulation d'air uniforme à haute puissance, ce qui empêche les
turbulences sonores. Les renforts réduisent la résonance des panneaux.
Les ports à basses sont équidistants de part et d'autre du transducteur, ce qui répartit
uniformément la pression interne à travers la surface arrière du transducteur. Ceci empêche le
déplacement du cône d'un côté ou de l'autre par des forces déséquilibrées, ce qui réduit le risque
d'excentrage de la bobine mobile à haute puissance.
Trois écrous en T sur le dessus de l'enceinte facilitent la fixation de systèmes haute fréquence
QSC, comme le HF-63.
L'enceinte n'a pas été conçue pour être suspendue, balancée ou montée.
La suspension, le balancement ou le montage de l'enceinte sont interdits.
Ce produit est capable de produire des niveaux de pression sonore
susceptibles d'endommager l'ouïe de manière irréversible. Toujours
maintenir les niveaux de pression sonore dans la zone d'écoute en deçà de
niveaux susceptibles de compromettre l'ouïe.
Installer conformément aux instructions de QSC Audio Products et d'un
technicien professionnel diplômé. Utiliser uniquement des fixations,
supports, accessoires ou équerres spécifiés par QSC Audio Products.
Confier toutes les réparations à un personnel qualifié. Une réparation ou
maintenance est requise lorsque l'appareil a été endommagé d'une
manière quelconque.
AVERTISSEMENT ! Avant de placer, installer, monter ou suspendre un haut-
parleur, inspecter l'état de toute la visserie, du matériel de suspension, des
armoires, des transducteurs, des supports et du matériel associé. Tout
composant manquant, corrodé, déformé ou non adapté à la charge risque
de réduire sensiblement la solidité de l'installation, sa mise en place ou sa
portée. Une telle condition réduit sensiblement la sécurité de l'installation
et doit être immédiatement corrigée. Utiliser uniquement du matériel de
montage prévu pour les conditions de charge de l'installation et toute
surcharge éventuelle à court terme imprévue. Ne jamais dépasser les
spécifications nominales du matériel de montage ou de l'équipement.
Consulter un technicien professionnel diplômé en cas de doute ou de
question concernant l'installation physique de l'équipement.
TD-000172-00 rév. C
© Copyright 2004, QSC Audio Products, Inc.
QSC® est une marque déposée de QSC Audio Products, Inc.
QSC et le logo QSC sont des marques déposées auprès de l'U.S. Patent and
Trademark Office.
1675 MacArthur Blvd., Costa Mesa, CA 92626
Téléphone (standard) [phone] Ventes et Marketing [phone]
ou [phone] (numéro vert valable aux États-Unis seulement)
Service clientèle [phone] ou numéro vert (États-Unis seulement) [phone]
Points de fixation d'un
système haute fréquence
ou de hauteur moyenne

Branchements
Branchement normal
Le branchement du LF-3115 se fait à partir de
bornes vissables de bornier à cloisons. Les
bornes acceptent des câbles de haut-parleurs
toronnés pouvant atteindre #10 AWG
(5,3 mm2). Utiliser le calibre de conducteur
maximal et la longueur de conducteur
minimale, dans la mesure du possible, pour
toute installation. Observer les repères de
polarité et maintenir une polarité constante à
travers le système pour une meilleure
performance.
Branchement en parallèle d'un second
LF-3115
Les bornes marquées OUTPUT peuvent
servir au branchement d'un autre LF-3115 en
parallèle. Brancher les conducteurs comme
indiqué sur l'illustration, à droite.
Exemple de branchement normal :
Exemple de branchement en parallèle :
Amplificateur
capable de piloter
des charges de 8
ohms
Amplificateur
capable de piloter
des charges de 4
ohms

Caractéristiques techniques du LF-3115 (sujettes à modification sans préavis)
Plage de fréquence : 33 à 1 900 Hz (-6 dB)
30 à 3 200 Hz (plage utile) (-10 dB)
Couverture nominale : 100° horizontal x 55° vertical à 1 000 Hz
Sortie maximale : Niveau de pression sonore maximal calculé de 126,5 dB, à 1 m, demi-espacement, à la puissance nominale efficace avec 6 dB entrée de
bruit rose de facteur de crête, 35 à 1 000 Hz.
Niveau de pression sonore maximal calculé continu de 120,5 dBA, à 1 mètre. L'échelle de dBA sert généralement à identifier
les sources sonores susceptibles de causer une surdité permanente.
Impédance : 8 ohms (nominale)
8 ohms minimale, 160 Hz
90 ohms maximale, 22 Hz
Puissance d'entrée maximale : 300 W (efficace) (8 heures de bruit rose de facteur de crête 6 dB, 40 à 400 Hz)
375 W (efficace) (2 heures de bruit rose de facteur de crête 6 dB, 40 à 400 Hz)
Capacité de puissance d'amplificateur recommandée - 600 W (efficace) maximum dans 8 ohms (conformément au modèle LF-
3115)
Sensibilité : 95,5 dB demi-espacement, 94 dB espacement total, 35 à 1 000 Hz, 1 W, 1 m
Traitement recommandé : Filtre subsonique inférieur à 30 Hz, >18 dB par octave ; fréquence de filtre passif maximale recommandée : 1 000 Hz. Les
configurations des processeurs de champs sonores numériques QSC sont disponibles sur le site www.qscaudio.com. Les
paramètres concernant d'autres matériels de traitement sont disponibles sur demande.
Connecteurs : Les bornes acceptent des câbles de haut-parleurs toronnés à fil multibrin pouvant atteindre #10 AWG (5,3 mm2). Quatre
bornes : (deux d'entrée et deux de sortie parallèle).
Transducteurs : Transducteur basse fréquence ultra-efficace de 381 mm avec bobine mobile en cuivre de 76 mm à évents sur formes
Kapton®. Conception du type excursion élevée/faible distorsion, qui permet le traitement d'une puissance extrêmement
élevée, et réduit la chauffe et la compression des ports.
Enceinte : Enceinte résonnante à alignement quasi B4 avec ports entièrement arrondis ; conception symétrique des ports à faible
turbulence ; réglée à 36 Hz, en panneaux de fibres de densité moyenne et fortement renforcé. Possède des boulons de
fixation sur les haut-parleurs de graves résistants aux vandales.
Dimensions : 762 mm (largeur) x 457 mm (hauteur) x 508 mm (épaisseur)
Poids brut : 44 kg Poids net :38 kg
SPL et impédance par rapport à la fréquence
Fréquence (Hz)
SPL (dB)
Impédance (ohms)
SPL 2pi
Impédance
SPL 4pi

Garantie (États-Unis seulement ; dans les autres pays, consulter le revendeur ou le distributeur)
Avis de non-responsabilité
QSC Audio Products, Inc. n'est pas responsable des dommages subis par les amplificateurs ou tout autre équipement causé par un
acte de négligence ou une installation impropre et/ou l'utilisation de ce haut-parleur.
QSC Audio Products - Garantie limitée de 3 ans
QSC Audio Products, Inc. (« QSC ») garantit que ses produits sont dépourvus de tout vice de fabrication et/ou de matériel pendant une
période de trois (3) ans à partir de la date de vente et remplacera les pièces défectueuses et réparera les produits qui fonctionnent
mal dans le cadre de cette garantie si le défaut survient dans des conditions normales d'installation et d'utilisation - à condition que
l'appareil soit retourné à l'usine ou à l'un de nos centres de réparation agréés en port prépayé, accompagné d'un justificatif d'achat
(facture, par ex.). Cette garantie prévoit que l'examen du produit retourné doit indiquer, selon notre jugement, un défaut de
fabrication. Cette garantie ne s'étend à aucun produit qui a été soumis à une utilisation abusive, un acte de négligence, un accident,
une installation incorrecte ou un produit dont le code-date a été retiré ou effacé. QSC ne pourra être tenue pour responsable de
dommages accessoires et/ou indirects. Cette garantie vous accorde des droits spécifiques. Cette garantie limitée est librement
cessible durant sa période de validité.
Le client pourra bénéficier d'autres droits, variables d'une juridiction à l'autre.
Si ce produit a été fabriqué pour une exportation et une vente en dehors des États-Unis ou de ses territoires, cette garantie limitée ne
s'appliquera pas. Le retrait du numéro de série sur ce produit ou l'achat de ce produit auprès d'un revendeur non agréé annulera cette
garantie limitée. Cette garantie est régulièrement mise à jour. Pour obtenir la toute dernière version de la garantie de QSC, rendez-
vous sur le site www.qscaudio.com. Contactez-nous au 800-854-4079 ou visitez notre site Web www.qscaudio.com.
Pour contacter QSC Audio Products
Adresse postale :QSC Audio Products, Inc.
1675 MacArthur Boulevard
Costa Mesa, CA 92626-1468, États-Unis
Téléphone :
Standard [phone]
Ventes & Marketing [phone] ou numéro vert (États-Unis seulement) [phone]
Service clientèle [phone] ou numéro vert (États-Unis seulement) [phone]
Télécopieur :
Ventes & Marketing Télécopieur [phone]
Service clientèle Télécopieur [phone]
Site Web :www.qscaudio.com
E-mail :[email protected]
[email protected]
QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626 USA
©2004 QSC et le logo QSC sont des marques déposées auprès de l'U.S. Patent and Trademark Office.
Kapton® est une marque déposée de E.I. du Pont de Nemours and Company.

Kinolautsprecheranlagen - Benutzerhandbuch
Niederfrequenzlautsprecher LF-3115
Einführung
Das 15-Zoll- (381-mm-) Gehäuse des LF-3115-Niederfrequenzlautsprechers wurde speziell für
Kinoanwendungen konstruiert. Da diese Anlage mit ihrem erweiterten Niederfrequenzgang die
Voraussetzungen für Kinoanwendungen erfüllt, unterscheidet sie sich von konventionellen „Rock-
and-Roll“-Tieftonlautsprechern. Je nach den Anforderungen der Hochfrequenzanlage deckt das
Modell LF-3115 den Frequenzbereich zwischen 33 und 1900 Hz ab.
Der 15-Zoll-Wandler mit 300 W ist für Kinoanwendungen besonders gut geeignet. Er umfasst
eine 3-Zoll- (76-mm-) Schwingspule, einen Keramikmagneten und ein mehrfach belüftetes
Polstück, wodurch ein kühler Betrieb sichergestellt wird. Kühlere Temperaturen verlängern die
Lebensdauer der Wandler und reduzieren das Problem der Leistungskomprimierung bei hohen
Leistungspegeln. Aufhängung und Schwingspule des Wandlers wurden so konstruiert, dass sie
bei hoher Ausgangsleistung nur eine geringe Verzerrung zulassen und einen druckvollen Bass
ermöglichen.
Das Gehäuse besteht aus hochwertigen Pressspanplatten mittlerer Dichte mit Versteifungen an
allen Platten. Sowohl die internen als auch die externen Öffnungen sind mit Vollradius versehen,
damit sie bei hoher Leistung eine gleichmäßige Luftströmung gewährleisten und hörbare
Luftgeräusche an der Öffnung vermeiden. Die Versteifungen bewirken eine Reduzierung der
Plattenresonanz.
Die Bass-Öffnungen sind auf jeder Seite des Wandlers in gleichmäßigem Abstand angeordnet,
was einen Ausgleich des Innendrucks an der Wandler-Rückseite bewirkt. Dadurch wird eine
seitliche Auslenkung der Membran durch asymmetrische Kräfte verhindert und eine mögliche
Abweichung der Schwingspule aus ihrer Mittelstellung im Luftspalt bei hoher Leistung reduziert.
Die Montage von QSC-Hochfrequenz-Anlagen wie des HF-63 wird durch drei T-Muttern oben im
Gehäuse erleichtert.
Das Gehäuse ist nicht für Hänge-, Flug- oder Abspannanwendungen
vorgesehen. Dieses Gehäuse darf weder aufgehängt noch in Flug- oder
Abspannanwendungen eingesetzt werden.
Dieses Produkt kann Schalldruckpegel erzeugen, die permanenten
Gehörschaden verursachen können. Den Schalldruckpegel stets auf einen
Pegel im Hörbereich einstellen, der keinen Gehörschaden verursacht.
Die Installation von einem lizenzierten Fachtechniker gemäß der Anleitung
von QSC Audio Products vornehmen lassen. Nur von QSC Audio Products,
Inc. spezifizierte Befestigungskomponenten, Montagezubehör oder
Halterungen verwenden. Wartungsarbeiten nur von qualifiziertem Personal
ausführen lassen. Wartungsmaßnahmen sind erforderlich, wenn das
Produkt auf irgendeine Weise beschädigt wurde.
ACHTUNG! Inspizieren Sie vor dem Aufstellen, Installieren, Verdrahten
oder Aufhängen von Lautsprecherprodukten alle Befestigungsteile,
Aufhängungen, Gehäuse, Wandler, Halterungen und damit in Verbindung
stehende Vorrichtungen auf eventuelle Schäden. Fehlende, korrodierte,
verformte oder nicht belastbare Komponenten könnten die Stabilität der
Installation, der Aufstellung oder der Gerätekombination deutlich
reduzieren. Jeder Zustand dieser Art bewirkt eine erhebliche Verringerung
der Sicherheit der Installation und sollte umgehend behoben werden.
Verwenden Sie ausschließlich Befestigungsteile, die für die
Belastungsbedingungen der Installation zugelassen und für jede
potenzielle, unerwartete, kurzfristige Überlastung ausgelegt sind. Die
Nennleistung der Befestigungsteile bzw. Ausrüstung darf keinesfalls
überschritten werden. In Zweifelsfällen oder bei Fragen zur Installation
eines Geräts sollten Sie einen qualifizierten Techniker hinzuziehen.
TD-000172-00 rev.C
© Copyright 2004, QSC Audio Products, Inc.
QSC ist eine eingetragene Marke von QSC Audio Products, Inc.
„QSC“ und das QSC-Logo sind beim US-Patent- und Markenamt angemeldet
1675 MacArthur Blvd., Costa Mesa, CA, 92626 USA
Zentrale [phone] Verkauf und Marketing [phone]
oder gebührenfrei (nur in den USA) [phone]
Kundendienst [phone] oder gebührenfrei (nur in den USA) [phone]
Befestigungspunkte für
Hochfrequenzanlagen

Verbindungen
Normaler Anschluss
Das Modell LF-3115 wird über Barrier-Strip-
Schraubklemmen angeschlossen. Die Klemmen
können Lautsprecher-Litzendraht bis zu einer
Stärke von 10 AWG (5,3 mm2) aufnehmen. Bei
der Installation stets den größtmöglichen
Leiterquerschnitt und die kürzeste Leiterlänge
verwenden. Die Polaritätsmarkierungen
beachten und zur Erzielung optimaler Leistung
auf eine gleich bleibende Polarität in der
gesamten Anlage achten.
Paralleler Anschluss des zweiten LF-3115
Ein weiterer LF-3115 kann über die mit der
Bezeichnung OUTPUT gekennzeichnete
Klemme parallel angeschlossen werden. Die
Drähte wie in der rechten Abbildung
dargestellt anschließen.
Beispiel eines normalen Anschlusses:
Beispiel eines parallelen Anschlusses:
Verstärker kann 8-
Ohm-Lasten treiben
Verstärker kann 4-
Ohm-Lasten treiben
