Quasar HQ2061QH User manual

Room Air Conditioner
INSTALLATION AND
OPERATING INSTRUCTIONS
Model HQ2061QH
HQ2081QH
ENGLISH
ESPAÑOL
Please read these operating instructions thoroughly before
using your air conditioner and keep them for future reference.
For assistance, please call: 1-800-211-PANA (7262) or send e-mail to
[email protected] or refer to www.panasonic.com
F563100

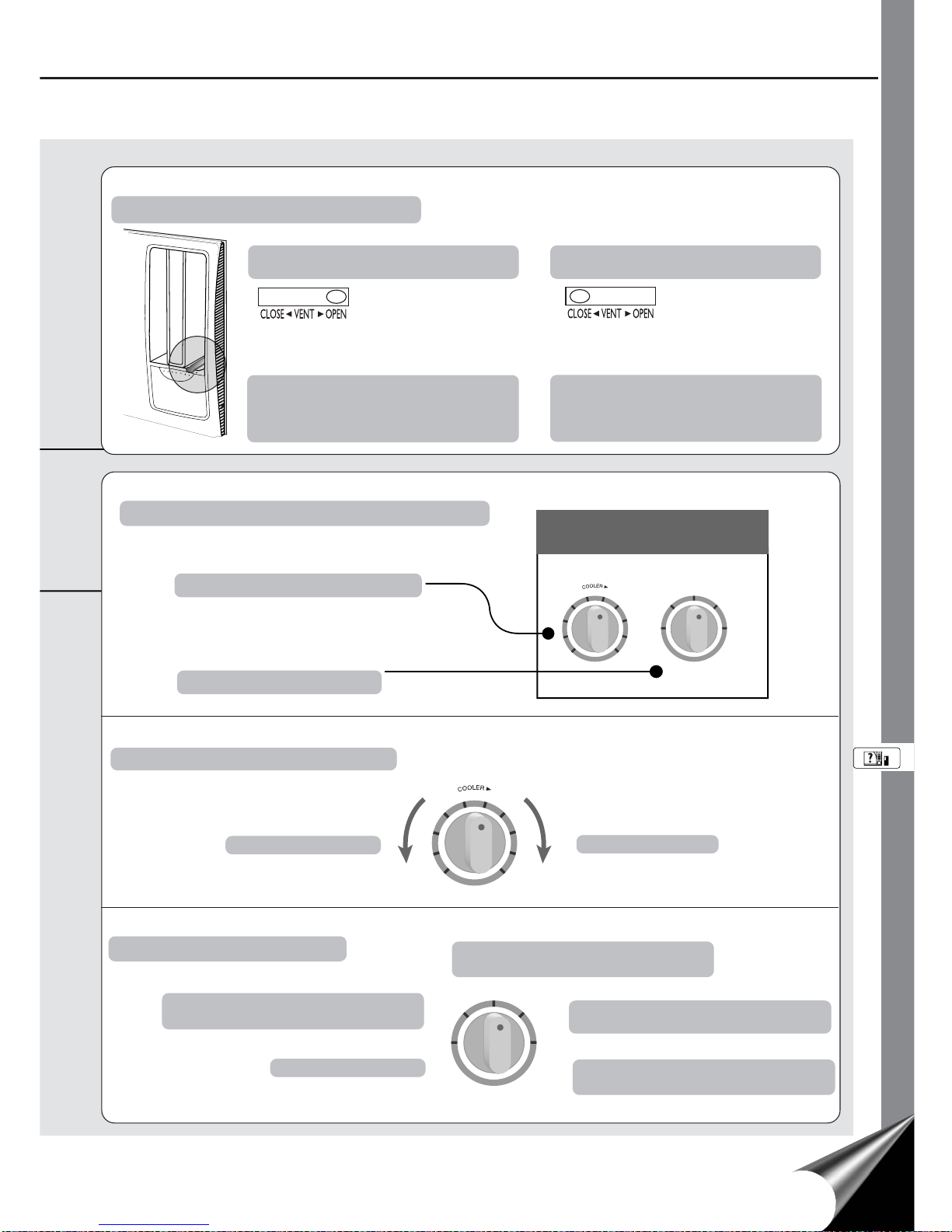

CLOSE VENT OPEN
CLOSE VENT OPEN

CLOSEVENTOPEN
CLOSEVENTOPEN
This Quasar Room Air Conditioner has been designed to keep your room
comfortably cool with maximum energy efficiency and minimal noise.
Este Acondicionador De Aire Quasar ha sido diseñado para mantener la habitación
a una temperatura comfortable con máxima eficiencia de energia y mínimo ruido.
Thank you for purchasing a Quasar product.
Gracias por comprar un producto Quasar.
Model Number : ____________________________________________________________
Número del modelo:
Serial Number : _____________________________________________________________
(Located on the side of the unit)
Número de serie:
(Localizado en el costado de la unidad)
Dealer's Name : ____________________________________________________________
Nombre del comerciante:
Dealer's Address : ___________________________________________________________
Nombre del comerciante:
Dealer's Tel # : _____________________________________________________________
Te léfono del comerciante:
Date of Purchase : __________________________________________________________
Fecha de adquisicion:
REFERENCE
REFERENCIA
© 2000 Matsushita Electrical Co., Ltd.All Right Reserved.
© 2000 Matsushita Electrical Co., Ltd. Derechos Reservados.
IMPORTANT
IMPORTANTE
Please staple your purchase receipt here for future reference.
Por favor Pegue acá su recibo de compra para un referencia futuro.

1
CONTENTS
CONTENIDO
CONTENTS
CONTENIDO
■SAFETY PRECAUTIONS ........................................................2 ~ 5
■PRECAUCIONES DE SEGURIDAD
• Installation Precautions Precauciones de instalación
• Operation Precautions Precauciones de operación
■AIR CONDITIONER INSTALLATION .................................6 ~ 11
■INSTALACIÓN DEL ACONDICIONADOR DE AIRE
• Installation Box Contents Contenido de la caja de instalación
• Screws Furnished Tornillos sumininstrados
• SuggestedTool List Lista de herramientas sugeridas
• Accessories Accesorios
• SelectThe Best Location Elija la mejor ubicación

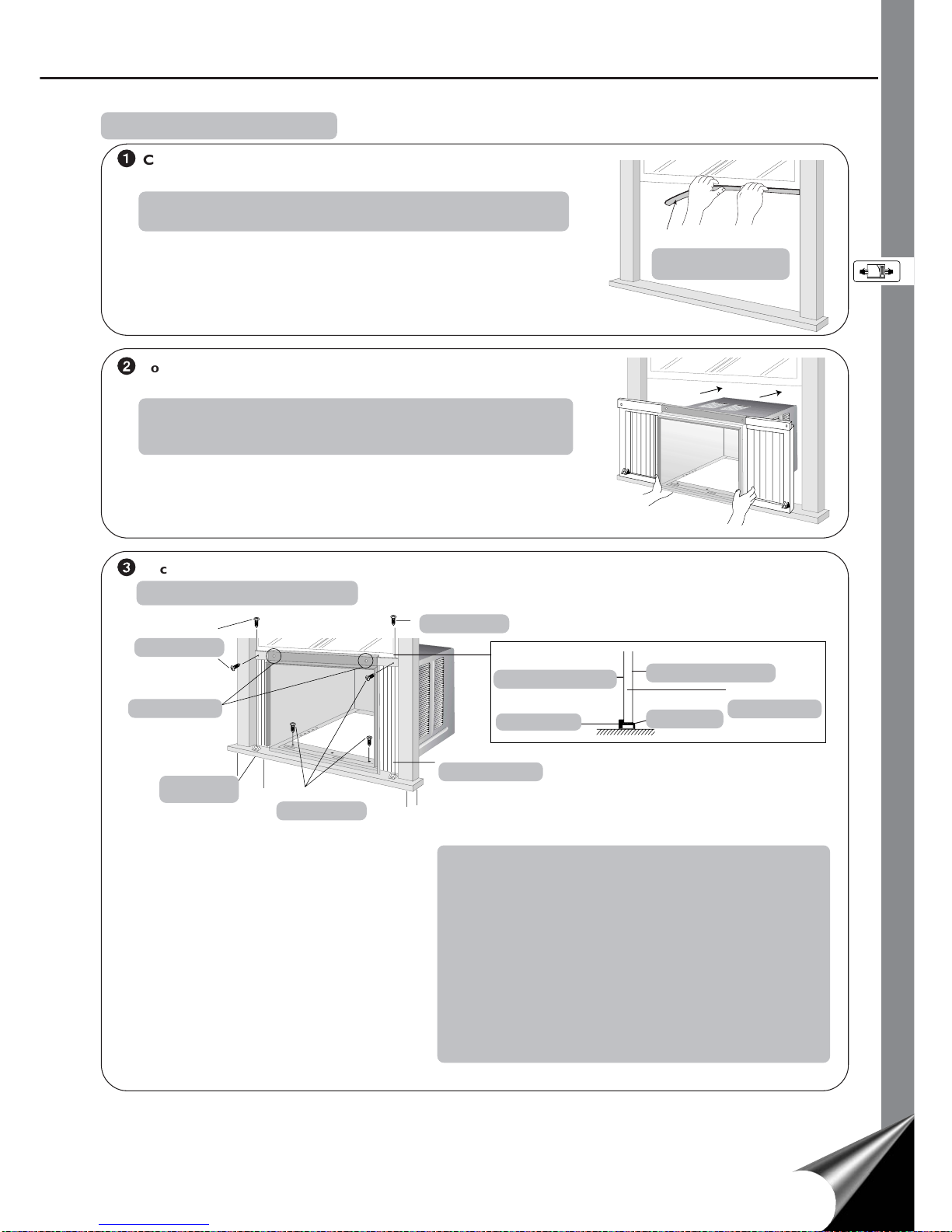

• Window Requirements Requisitos de la ventana
• Preparation Of Air Conditioner Chassis
Preparación del chasis del acondicionador de aire
• HowTo AssembleThe Expandable Panels Como armar los paneles expansibles

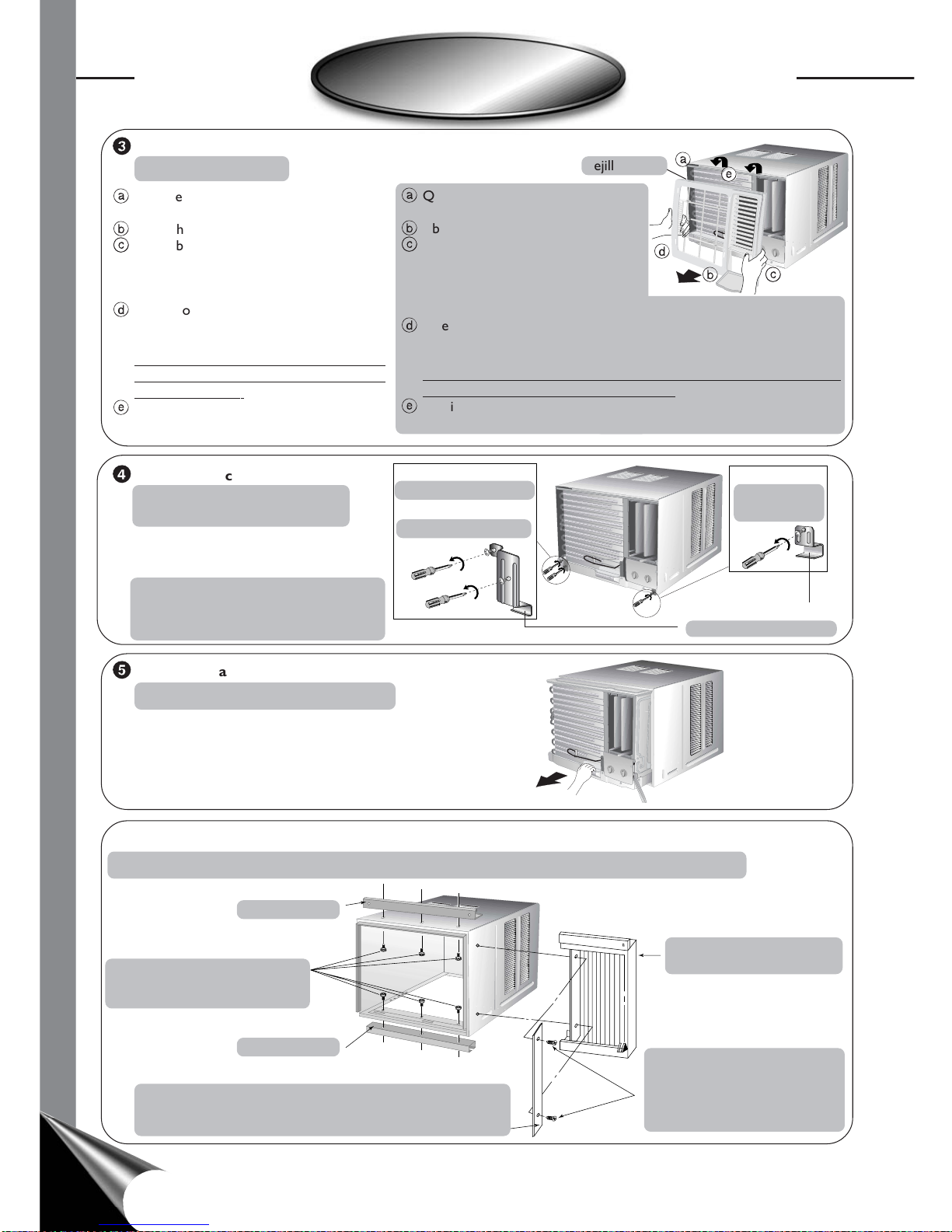

• Cabinet Installation Instalacion del caja

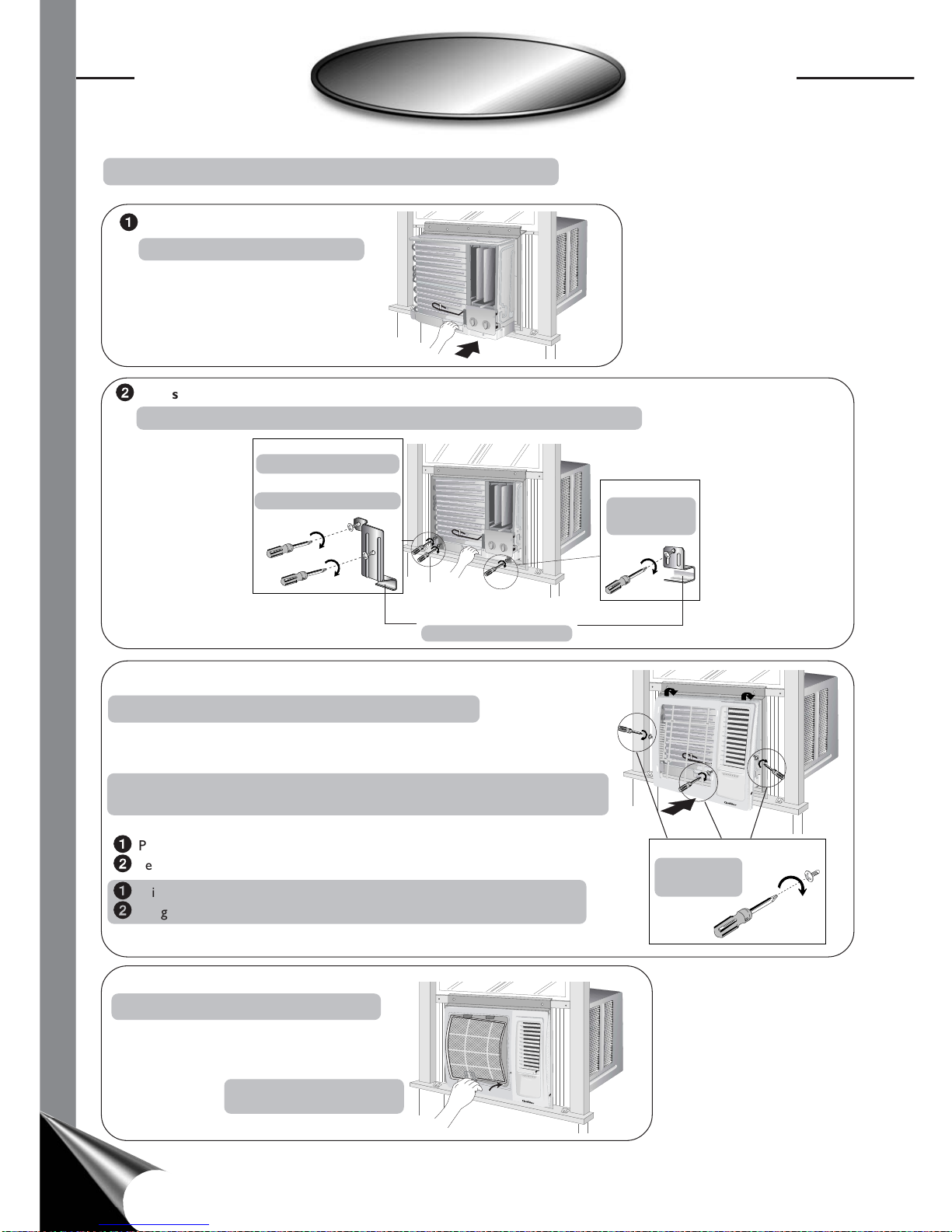

• Chassis Installation Into The Cabinet Instalación del chasis dentro de la caja
• Installation Of The Front Grille Instalación de la rejilla frontal
• InsertThe Air Filter Inserte el filtro de aire
• Place Front Intake Grille Onto The Front Grille
Coloque la rejilla frontal de toma de aire sobre la rejilla frontal

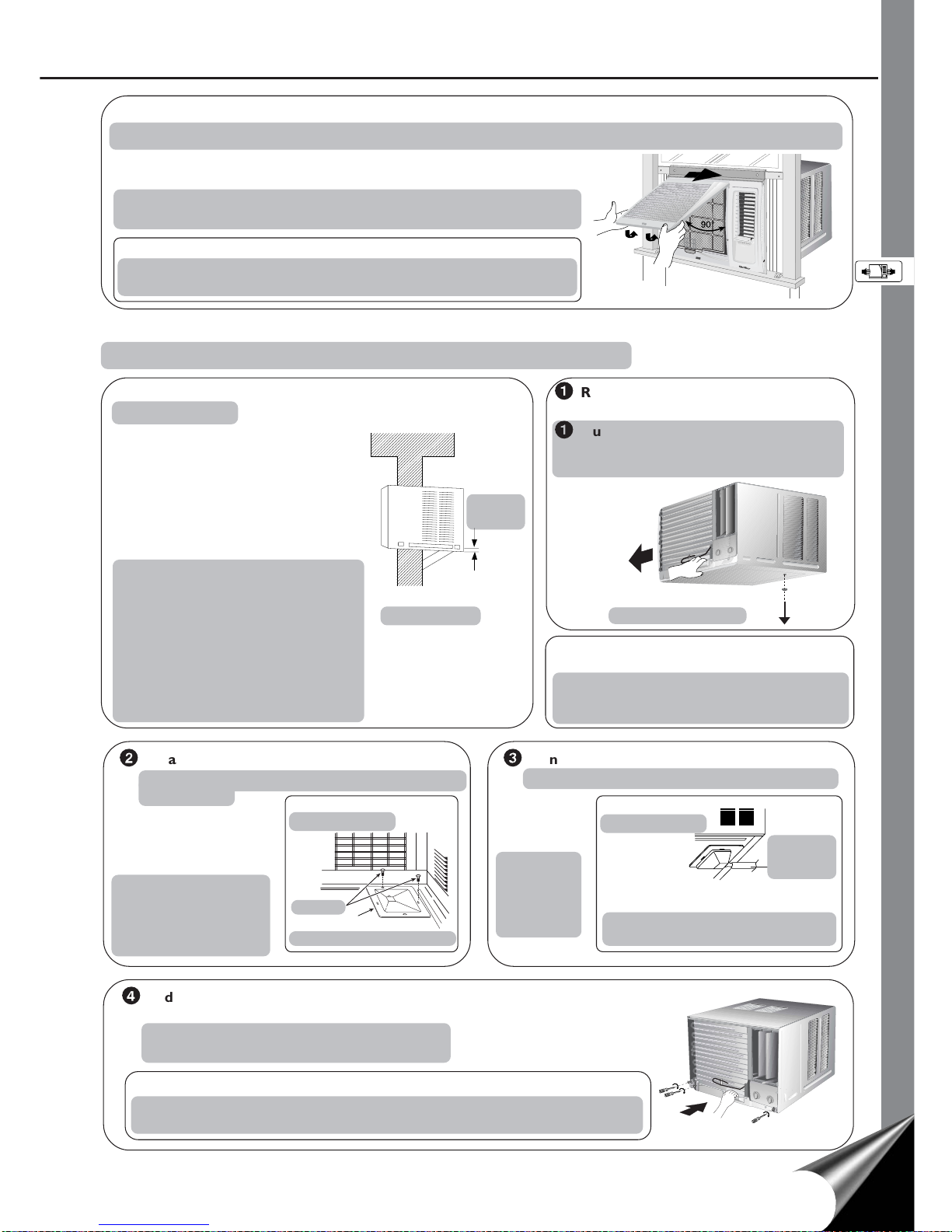

• HowTo AttachThe Drain Pan (Optional)
Como instalar la bandeja de drenaje (Opcional)
■PART IDENTIFICATION .....................................................12 ~ 13
■IDENTIFICACIÓN DE LOS COMPONENTES
• Main Unit Unidad principal
■AIR CONDITIONER OPERATION............................................. 14
■OPERACIÓN DEL ACONDICIONADOR DE AIRE
■CARE AND MAINTENANCE ..............................................15 ~ 16
■CUIDADOY MANTENIMIENTO

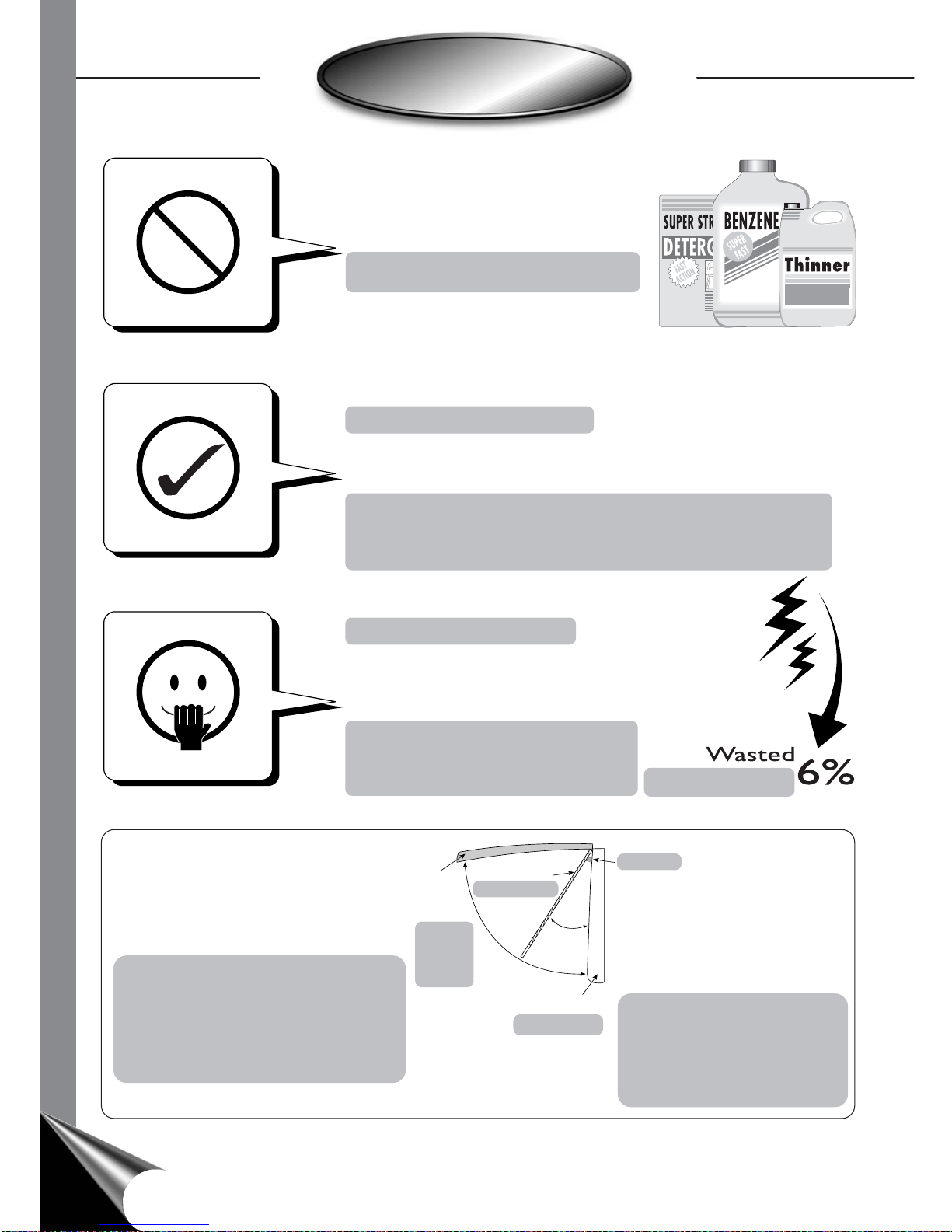

■ENERGY SAVING HINTS............................................................ 17
■CONSEJOS DE AHORRAMIENTO DE ENERGÍA
■BEFORE CALLING FOR SERVICE .....................................18 ~ 19
■ANTES DE LLAMAR PARA MANTENIMIENTO
■PRODUCT SPECIFICATIONS .................................................... 20
■ESPECIFICACIONES DEL PRODUCTO
PRODUCT
SPECIFICATION

2
•Please observe the following safety precautions when using your air conditioner.
Failure or negligence in observing these safety precautions could cause fire, electrical shock or personal injury.
•Por favor observe las siguientes precauciones de seguridad cuando use su acondicionador de aire.
Si usted no observa las precauciones, puede resultar en incendio, choque eléctrico o heridas personales.
SAFETY PRECAUTIONS
PRECAUCIONES DE SEGURIDAD
SAFETY PRECAUTIONS
PRECAUCIONES DE SEGURIDAD
•Due to the weight of this product, we recom-
mend that you have a helper to assist in the
installation. To avoid injury, use the proper
method of lifting. Avoid any sharp edges.
•Debido a que este producto es muy pesado, le
recomendamos que tenga un asistente para
ayudarlo en la instalación. Para evitar lesiones,
use un modo propio para levantarlo. Aléjese
de los bordes afilados.
•Make sure the window frame to be used can
properly support this product.
•Asegúrese que el marco de la ventana que se
usará puede soportar apropiadamente este
producto.
• This product must be installed in accordance
with all local codes and ordinances.
•Este producto debe ser instalado de acuerdo
con las leyes y regulaciones locales.
•Do not install the unit in places where
inflammable gas, fumes or soot may be generated.
•No instale la unidad cerca de lugares, donde
puedan ser producidos gases inflamables,
emanaciones de humo u hollín.
Installation Precautions
Precauciones de Instalación
•Operate your air conditioner from a stable
115 volt AC supply.
•Haga funcionar su acondicionador de aire desde
una fuente de alimentación de CA de 115 voltios.
•Plug into a separate 15 amp grounded outlet only.
•Enchúfelo sólo en un tomacorriente separado
de 15 amp con conexión a tierra.
•Use of extension cords
Avoid using extension cords. If there are no
alternatives, ensure that the cord is a UL listed
3-wire grounding type, rated 125 volts with a
minimum current-carrying rating of 15 amps,
number 14 or a heavier wire.
•Utilización de cables de extensión
No use cables de extensión. Si no existiera otra
posibilidad, debería ser un cable de 3 alambres
con conexión a tierra de tipo UL,de 125 voltios
con un amperaje mínimo de 15 amp,de alambre
número 14 o mayor.
•Use a 15 amp time delay fuse or a circuit breaker.
•Use un fusible de retardo de 15 amp o un
interruptor automático.
•Do not switch off by unplugging the power plug
while it is operating. Turn the Main Knob to
“OFF” before unplugging.
•No desconecte desenchufando el enchufe de
alimentación mientras esté funcionando. Gire
la perilla de control principal a la posición
“OFF” antes de desenchufarlo.
Operation Precautions
Precauciones de Operación
Power Supply
Suministro de Electricidad
Time Delay Fuse : 15 Amps
Fusible de Retardo : 15 Amp
Rated Volts : 115V
Voltaje :115V
Line Cord Plug
Cable de
Alimentación de
Corriente
Socket Type
Tipo de enchufe
This symbol (with a white background) denotes an action that is
PROHIBITED.
Este símbolo (con un fondo blanco) denota una acción que
es PROHIBIDO.
These symbols (with a blue background) denote actions that are
COMPULSORY.
Estos símbolos (con fondo azul) denotan acciones que son
OBLIGATORIAS.

3

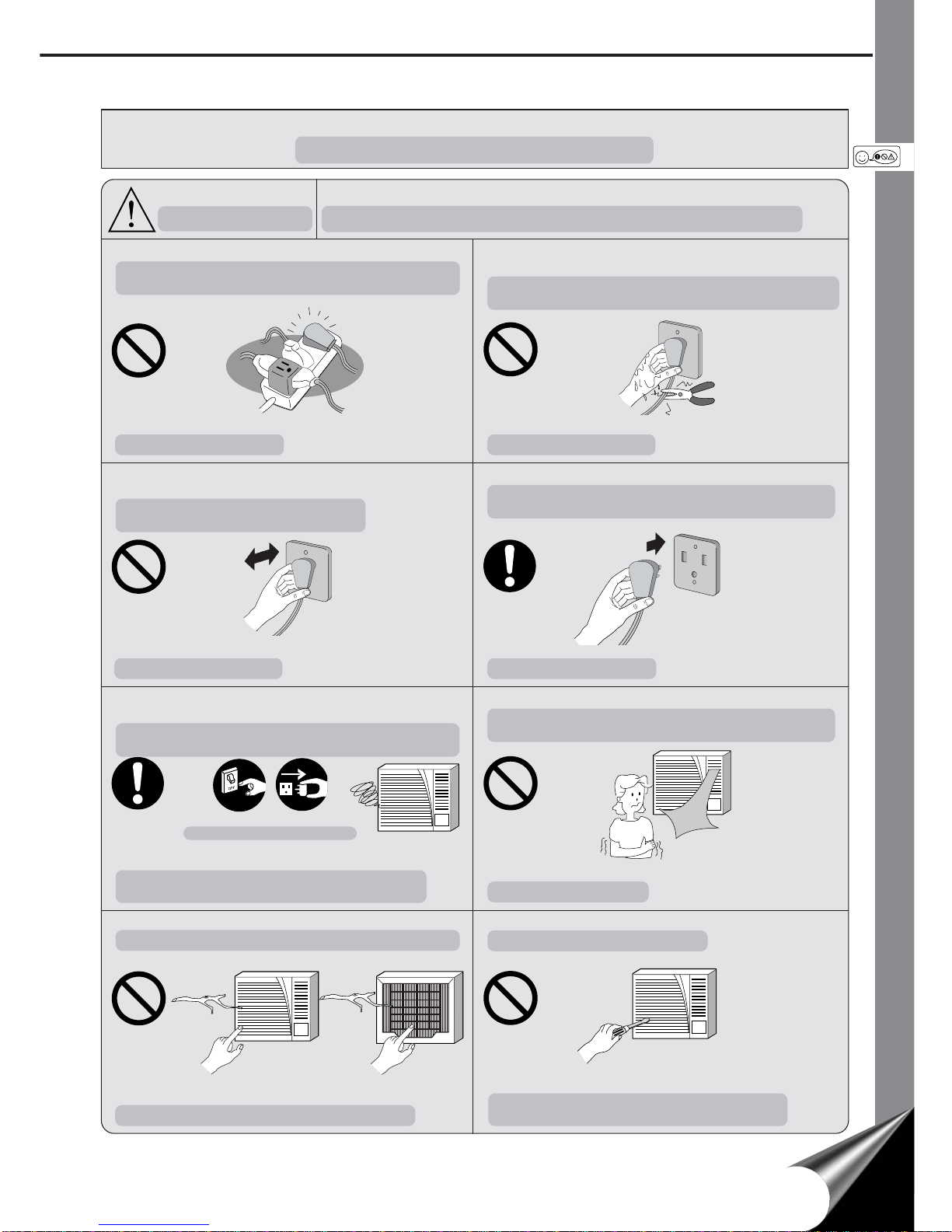

This sign warns of risk of death or serious injury.
Esta señal indica riesgo de peligro de muerte o lesiones serias.
WARNING
ADVERTENCIA
OPERATION PRECAUTIONS
PRECAUCIONES DE OPERACIÓN
•Do not modify the length of the power cord or use an extension cord.
•No modifique el largo de cable de suministro de poder ni use cables
de extensión.
•Do not touch or operate with wet hands.
Do not modify or damage the cord.
•No toque ni opere con las manos mojadas. No modifique o dañe el
cable eléctrico.
•Do not try to repair the unit yourself.
•No intente reparar la unidad usted mismo.
•Avoid an extended period of direct airflow.
•Evite estar un largo tiempo expuesto directamente a la corriente de
aire.
•Do not insert sticks, fingers or any other object into the unit.
•No inserte palos, dedos o cualquier otra clase de objeto en la unidad.
•If abnormal conditions (burnt smell,etc) occur,switch off and remove
the power plug.
•Si detecta una situación anormal (por ejemplo,olor a quemado),pare
el acondicionador de aire y quite el enchufe principal.
•Do not turn on the unit by inserting the power plug.
Do not switch off the unit by pulling out the power plug.
•No opere la unidad insertando el enchufe principal.
No apague la unidad sacando el enchufe principal.
•Plug in properly before operating and use a specified power cord.
•Enchufe adecuadamente antes de operar y utilice un cable
especificado.
It could cause electrical shock or fire.
Podría causar una descarga eléctrica.
It could cause electrical shock or fire.
Podría causar una descarga eléctrica.
It could lead to fire or cause an electrical shock.
Please call an authorized dealer or servicenter.
Podría llevar a causar un incendio o una descarga eléctrica.
Por favor consulte a su comerciante autorizado o servicio técnico.
It could lead to physical injury as well as damage to the unit.
Podría causar alguna herida física asi como también dañar la unidad.
It could lead to health problems.
Podría llevar a problemas de salud.
The heat generated could cause electrical shock or fire.
Please consult an authorized dealer or servicenter.
El calor generado podría causar una descarga electrica o un incendio.
Por favor consulte a su comerciante autorizado o servicio técnico.
It could cause electrical shock or fire.
Podría causar una descarga eléctrica.
It could cause electrical shock or fire.
Podría causar una descarga eléctrica.
Switch off the breaker and remove the power plug.
Apague el interruptor y quite el enchufe principal.

4

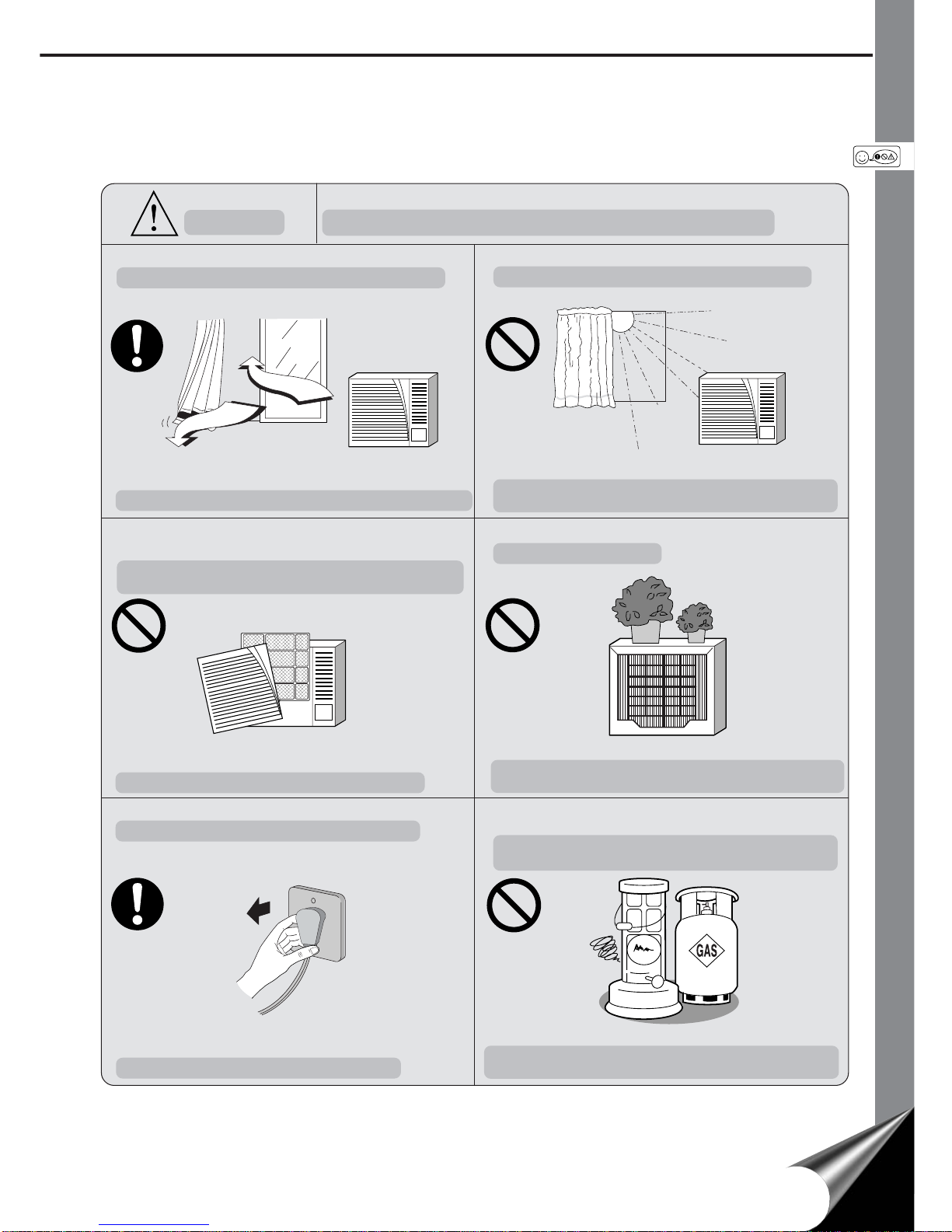

This sign warns of injury or damage to property.
Esta señal indica peligro de lesiones o daño a la propiedad.
OPERATION PRECAUTIONS
PRECAUCIONES DE OPERACIÓN
SAFETY PRECAUTIONS
PRECAUCIONES DE SEGURIDAD
SAFETY PRECAUTIONS
PRECAUCIONES DE SEGURIDAD
CAUTION
CUIDADO
•Switch off the breaker and remove the power plug from the socket if
the unit will not be operated for a long period,such as while on vacation.
•Apague el interruptor y quite el enchufe principal, si no utilizará la
unidad por un largo tiempo, como durante las vacaciones.
•Do not remove the power plug by pulling the cord.
•No quite el enchufe principal de alimentación tirando del cable.
•Payattention to any wear damage on the unit caused by extensive
usage.
•Ponga atención a cualquier daño por desgaste en la unidad causado
por un uso extensivo.
•Do not use the unit for any other purpose than its intended use.
•No utilice la unidad para cualquier otro propósito que el destinado.
•Do not splash or direct water at the unit.
•No moje la unidad ni exponga al agua.
•Do not block the air intake and outlet vanes.
•No bloquee la salida ni entrada de aire.
Dust accumulated on the power plug pin may cause over-heating and fire.
El polvo acumulado en el enchufe principal puede causar sobre calentamiento e
incendio.
Hold the power plug when disconnecting the power plug from the wall outlet.
Sujete el enchufe principal cuando desconecte el enchufe principal de la salida
de la pared.
Ensure that the necessary repairs are carried out.
Asegúrese de que los reparos necesarios sean llevados a cabo.
Do not use for cooling or preservation purposes. It will affect food quality.
No use para fines de enfriar o preservar alimentos. Podría afectar la calidad de
estos.
Cooling performance will be affected.
El proceso de enfriamiento será afectado.
It could cause electrical shock.
Podría causar una descarga eléctrica.
Switch off the breaker and remove the power plug.
Apague el interruptor y quite el enchufe principal.

5
This sign warns of injury or damage to property.
Esta señal indica peligro de lesiones o daño a la propiedad.
CAUTION
CUIDADO
•Do not operate the unit without the air filter or when the front intake
grille has been removed.
•No opere sin el filtro de aire o cuando la rejilla frontal de toma de aire
haya sido removida.
•Do not operate any combustion equipment near the unit’s airflow
area.
•No coloque ningún equipo de combustible en el paso del flujo de aire
de la unidad.
•Do not place any objects on the unit.
•No coloque objetos en la unidad.
•Ventilate the room occasionally where the unit is installed.
•Ventile ocasionalmente el cuarto donde la unidad esta instalada.
Since windows are kept closed, it does good to open them periodically to ventilate
the room.
Cuando las ventanas son mantenidas cerradas,es bueno abrirlas para ventilar el cuarto.
This is to prevent injury caused by the rotating fan in the unit.
Esto es para prevenir lesiones debido al ventilador de la unidad.
•Do not expose the unit to direct sunlight during operation.
•No exponga la unidad a la luz solar, mientras esta funcionando.
Cooling performance will be affected, thus increasing power consumption.
El proceso de enfriamiento será afectado, así se incrementará el consumo de
electricidad.
The object may fall off or the weight of it could cause the unit to collapse.
El objeto podría caerse o el peso del mismo podría causar un colapso en la
unidad.
Incomplete combustion due to the air flow could cause toxic gas (CO) poisoning.
La combustión deficiente debido a la corriente de aire podría causar
envenenamiento por gases tóxicos (CO).
•Remove the power plug when cleaning the unit.
•Desconecte el enchufe principal cuando se limpie la unidad.
It could cause dust to accumulate on the heat exchanger.
Podría causar acumulamiento de polvo en el intercambiador de calor.

6
AIR CONDITIONER INSTALLATION
INSTALACIÓN DEL ACONDICIONADOR DE AIRE
AIR CONDITIONER INSTALLATION
INSTALACIÓN DEL ACONDICIONADOR DE AIRE
CAUTION
CUIDADO
Please remove the shipping blocks
fixed to the compressor and front grille
before installation.
Por favor remueva los tacos de envío
fijados en el compresor y la rejilla
frontal antes de la instalación.
Compressor
Compresor
Shipping blocks
Tacos de envío BACK VIEW
VISTA TRASERA
ACCESSORIES
ACCESORIOS
Note : Check that none of the
accessories are missing.
Nota : Compruebe que no falte
ninguno de los accesorios.
(6 pcs)
(6 piezas)
(4 pcs)
(4 piezas)
(8 pcs)
(8 piezas)
Ta pe Measure
Cinta métrica
Pencil
Lápiz
Level
Nivel
Knife or Scissors
Cuchilla o tijeras
SUGGESTEDTOOL LIST
LISTA DE HERRAMIENTAS SUGERIDAS
Medium sized screwdriver (#2 Phillips)
Destornillador mediano (Phillips No. 2)
Front grille
Rejilla frontal
Front grille
Rejilla frontal
Front intake grille
Rejilla frontal de la
toma de aire
REMOVE
REMUEVA
SCREWS
FURNISHED
TORNILLOS
SUMINISTRADOS
Type A Type B Type C
Tipo A Tipo B Tipo C
Type Part no. Remarks Qty.
Tipo Parte no. Comentario Cantidad
ACWH55207A Wood Screw 6
Tornillo para madera
BCWH55330 Machine Screw 4
Tornillo para metales
CCWH55222A Ta pping Screw 8
Tornillo de rosca
Shipping blocks (if any)
Tacos de envío (si algún)
REMOVE
REMUEVA
INSTALLATION BOX CONTENTS
CONTENIDO DE LA CAJA DE INSTALACIÓN
Right side
expandable panel
Lado derecho del
panel extensible
Bottom bracket
Soporte inferior
Type C screws
Tornillos tipo C
Left side
expandable panel
Lado izquierdo del
panel extensible
Panel retainer
Retenedor del panel
Type A screws
Tornillos tipo A
Type A screws
To r n illos tipo A
Type B screws
To r n illos tipo B
Panel retainer
Retenedor del panel
Type B screws
Tornillos tipo B
Sealer 50 g
(1.8 oz) (Putty)
Sellador 50 g
(1,8 oz) (Masilla)
Window sash foam seal
Espuma de sellado de la
hoja móvil de la ventana
Top bracket
Soporte superior
Window sash sealing ribbon
Cinta de sellado de la hoja
móvil de la ventana

7
•Hot sun rays hitting the outside surface of the cabinet will create considerable heat
load. If the outside of the cabinet is in direct sunlight, consider building an awning to
shade the cabinet while providing ample area for the heated air to be exhausted from
the condenser (both sides) and the top.
This unit is designed for installation in standard double hung windows.
NOTE: The unit may also be installed “through the wall”. You should, however,
observe standard carpentry practices and frame the opening without violating
local ordinances.
•Los rayos solares que tocan la superficie exterior de la caja crearán una considerable
carga de calor. Si la parte que da al exterior de la caja está bajo la luz directa del sol,
considere el construir un toldo para dar sombra pero dejando espacio suficiente para
que el aire caliente pueda ser expulsado del condensador (en ambos lados) y parte
superior.
Este aparato está diseñado para ser instalado en ventanas levadizas dobles.
NOTA: Esta unidad tambíen se puede instalar a través de la pared. En este caso, se
deberán realizar trabajos de carpintería y construir una estructura en la abertura
deacuerdo con los reglamentos locales.
WINDOW REQUIREMENTS
REQUISITOS DE LAVENTANA
PREPARATION OF AIR CONDITIONER CHASSIS
PREPARACIÓN DEL CHASIS DEL ACONDICIONADOR DE AIRE
CLOSEVENTOPEN
Slide the front intake grille slightly to the left to unhook
the tabs.
Deslice la rejilla frontal de toma de aire un poco a la
izquierda para descolgar las lengüetas.
CLOSEVENTOPEN
CLOSEVENTOPEN
Air filter
Filtro de aire
Tilt up and pull out the air filter by the holder.
Incline y saque el filtro por el soporte.
SELECTTHE BEST LOCATION
(Single or Double hung window)
ELIJA LA MEJOR UBICACIÓN
(Ventana de guillotina simple o doble)
Front grille
Rejilla frontal
Indoor side
Lado interior
18–11/16 inches
18–11/16 pulgadas
CLOSEVENTOPEN
Window
Ventana
SIDE VIEW
VISTA LATERAL
Front grille
Rejilla frontal
Window
Ventana
Outdoor side
Lado exterior
12 inches
12 pulgadas
12 inches
12 pulgadas
More than 4 inches
Más de 4 pulgadas
NOTE: It is much easier, and also safer, to install the
empty cabinet into a window first and we
would suggest that you follow this procedure.
NOTA: Es mucho más fácil y también más seguro
instalar primero la caja vacía en la ventana.
Nosotros sugerimos, que lo haga así.
14-
1
/
4
(min)
14-
1
/
4
(minimo)
1 Remove the front intake grille
Quite la rejilla frontal de la toma de aire
2 Remove the air filter
Quite el filtro de aire
21-
21
/
32
to 35-
7
/
16
21-
21
/
32
a 35-
7
/
16
Push and release.
Presione y suelte.
Lift up to about
90oand remove.
Levante haste
más o menos 90o
y quite.

8
AIR CONDITIONER INSTALLATION
INSTALACIÓN DEL ACONDICIONADOR DE AIRE
AIR CONDITIONER INSTALLATION
INSTALACIÓN DEL ACONDICIONADOR DE AIRE
HOWTO ASSEMBLETHE EXPANDABLE PANELS (LEFT & RIGHT)
COMO ARMAR LOS PANELES EXPANSIBLES (IZQUIERDOY DERECHO)
Unscrew and remove the chassis locking
brackets (1 chassis grounding screw and
2 screws). Keep for later use.
Desatornille y quite los soportes que
cierran el chasis (1 tornillos del chasis a
tierra y dos tornillos). Guardelos para
futuro uso.
a Quite las cintas adhesivas de los
lados de la rejilla frontal.
b Abra la cubierta del panel de control.
c En la parte inferior derecha de la
rejilla frontal, presione hacia dentro
en el mueble al lado del cordón de
alimentación y tire de la rejilla hacia
fuera, hacia la derecha, hasta desenganchar la lengüeta derecha.
d En el lado inferior izquierdo, presione hacia dentro en el mueble y tire
de la rejilla hacia fuera, hacia la izquierda, para desenganchar la lengüeta
izquierda.
No tire del borde inferior,hacia usted, más de 3 pulgadas para impedir
que las dos lengüetas superiores se dañen.
e Deslice la rejilla frontal hacia arriba para liberar las dos lengüetas
superiores de las ranuras en la parte superior del mueble.
Top bracket
Soporte superior
Attach the top and bottom bracket to
the cabinet using screw type C (6 pcs).
Fije los retención superior e interior a
el caja utilizando tornillos de tipo C
(6 piezas).
Panel retainer
(The panel retainers are packed in the folds of the expansion panels.)
Retenedor del panel
(Las placas de retención del panel están empacadas en los pliegues de
los paneles expansibles.)
Insert expandable panels into
the top and bottom brackets.
Inserte los paneles expansibles
en los soportes de arriba abajo.
Attach a panel retainer on the first
fold of each expansion panel and
secure panel retainers to cabinet
using screw type B (2 each).
Inserte la placa de retención del
panel dentro del primer pliegue de
cada uno de los paneles expansibles
y retenedor del panel al caja usando
los tornillos tipo B (2 cada uno).
a Remove the adhesive tapes from all sides of
the front grille.
b Open the control panel cover.
c At the bottom right side of the front grille,
press inward on the cabinet near the power
cord,and pull the grille outward to the right
until the right tab releases.
d At the bottom left side, push inward on the
cabinet and pull the grille outward to the
left to release the left tab.
Do not pull the bottom edge toward you
more than 3 inches to prevent the two top
tabs from damage.
e Slide the front grille upwards to free the two
top tabs from slots at the top of the cabinet.
3 Remove the front grille
Quite la rejilla frontal
4 Remove the chassis locking brackets
Quite los soportes que cierran
el chasis
5 Slide the chassis out from the cabinet
Deslice el chasis hacia afuera del caja
a
b
d
c
e
Front grille
Rejilla frontal
Counter clockwise.
En sentido contrario al reloj.
Chassis grounding screw
Tornillos del chasis a tierra
Counter clockwise.
En sentido
contrario al reloj.
Chassis locking bracket
Soportes que cierran el chasis
Bottom bracket
Soporte inferior

9
CABINET INSTALLATION
INSTALACIÓN DEL CAJA
•Expand the expandable panel fully into the grooves
of the window frame, secure the expandable panel
left and right and top mounting frames to the bottom
of the window sash using 6 type A screws and 2
type C screws.
•Secure the cabinet using 2 type A wood screws .
•Cut the window sash foam seal to the proper size
and seal the opening between the top of the inside
window sash and the outside window sash.
Note : If a gap exists between the unit and window
sash, you may use “Sealer” supplied with the
installation kit for a better seal.
Window sash sealing ribbon
Cinta de sellado de la hoja
móvil
Window sill
Alféizar de la
ventana
Type A screws
Tornillos tipo A
Expandable panel
Panel extensible
Type A screws
Tornillos tipo A
Type C screws
Tornillos tipo C
Inside of sash
Interior de la hoja móvil
Top angle
Angulo superior
Sealing ribbon
Cinta de sellar
Window sash
Hoja de la ventana
Outside of sash
Exterior de la hoja móvil
•Expande el panel extenible completamente dentro del marco
de la ventana, asegúrelo a la parte inferior de la hoja de la
ventana por la izquierda, a la derecha y por la parte superior,
usando 6 tornillos tipo A y 2 tornillos del tipo C.
•Fije la caja usando 2 tornillos para madera tipo A.
•Corte la cinta para sellar de la hoja de la ventana del tamafío
correcto y selle la abertura entre la parte superior del interior
y del exterior de la hoja de la ventana.
Nota : Si existiera un espacio entre la unidad y la hoja de la
ventana, puede usar el sellador que está dentro del
paquete de instalación, para obtener un mejor sellado.
1 Cut the “Sealing Ribbon” to the proper length, and attach it
along the bottom edge of the bottom window sash.
Corte la cinta de sellar del largo apropiado y colóquela a lo
largo de la parte inferior de la ventana de guillotina.
2 To prevent condensation water from dripping inside,the cabinet
should be installed level or very slightly tilted to the outside.
Para prevenir que el agua de condensación gotee dentro, el
caja debe ser instalada al nivel o con una muy ligera inclinación
desde adentro hacia fuera.
3 Secure the cabinet using screws.
Fije la caja usando los tornillos.
Type A screw
Tornillo tipo A

10
AIR CONDITIONER INSTALLATION
INSTALACIÓN DEL ACONDICIONADOR DE AIRE
AIR CONDITIONER INSTALLATION
INSTALACIÓN DEL ACONDICIONADOR DE AIRE
INSTALLATION OFTHE FRONT GRILLE
INSTALACIÓN DE LA REJILLA FRONTAL
Depending upon the location of the AC outlet, route the AC cord to either the left
or right side while installing the front grille.
Dependiendo de la ubicación de la toma de CA, dirija el cable hacia la derecha o
izquierda mientras instala la rejilla frontal.
1 Place the front grille onto the cabinet first.
2 Secure the front grille to the main chassis using the screws provided.
1 Primero, ponga la rejilla frontal en la caja.
2 Asegure la rejilla frontal a el chasis haciendo uso de los tornillos provistos.
INSERTTHE AIR FILTER
INSERTE EL FILTRO DE AIRE
CLOSEVENTOPEN
Clockwise.
En el sentido
del reloj.
Attach the air filter to
the intake grille.
Adjuntar el filtro de aire a la
rejilla frontal.
2 Reinstall the chassis locking brackets and retighten the screws
Reinstale las ménsulas de retención del chasis y apriete bien los tornillos
Clockwise.
En el sentido del reloj.
Chassis grounding screw
Tornillos del chasis a tierra
CHASSIS INSTALLATION INTO THE CABINET
INSTALACIÓN DEL CHASIS DENTRO DE LA CAJA
1 Slide the chassis into the cabinet
Deslica el chasis dentro del caja
Counter clockwise.
En sentido
contrario al reloj.
Chassis locking bracket
Soportes que cierran el chasis

11
HOWTO ATTACHTHE DRAIN PAN (OPTIONAL)
COMO INSTALAR LA BANDEJA DE DRENAJE (OPCIONAL)
13/32”
Maximum
Máxima
de 13/32”
Condensed water
Agua condensada
CLOSEVENTOPEN
Drain water
Drenaje de agua
To get the maximum cooling efficiency,this
air conditioner is designed to splash the
condensed water on the condenser fin.
This method is called“Slinger-Up System”.
If the splashing sound annoy you, you can
provide an outside drain by using the
following procedure which may, however,
cause a small loss of performance.
Para obtener la máxima eficiencia de
enfriamiento,este acondicionador de aire
fue diseñado para salpicar el agua sobre
el serpentin de condensación. Este
método se llama“Sistema tipo salpicador”.
Si el ruido producido al salpicar le molesta,
puede instalar una manguera de drenaje
usando el siguiente procedimiento, sin
embargo, esto producirá una baja en el
rendimiento.
Slide the front intake grille slightly to the right to reattach the tabs and then
push it down to close tight.
Deslice la rejilla frontal de toma de aire un poco a la derecha para readjuntar
las lengüetas y luego tire hacia abajo para dejar bien cerrado.
NOTE:A“click” sound can be heard when the front intake grille is pushed down.
NOTA:Se puede escuchar un “click” cuando la rejilla frontal de la toma de aire
es empujada hacia abajo.
PLACE FRONT INTAKE GRILLE ONTO THE FRONT GRILLE
COLOQUE LA REJILLA FRONTAL DETOMA DE AIRE SOBRE LA REJILLA FRONTAL
1 Remove the rubber plug and slide the
chassis out from the cabinet (refer to page 8)
1 Quite el tapon de goma y deslice el
chasis hacia afuera del caja (diríjase a ia
página 8)
Remove the rubber plug
Quite el tapón de goma
Screws
Tornillos
INTERNAL VIEW
VISTA INTERIOR
Drain pan (optional)
Bandeja de drenaje (opcional)
Install the drain pan at
the right corner of the
cabinet using 2 screws
(part no.CWG86C733).
Instale la bandeja de
drenaje en la esquina
derecha de la caja con
dos tornillos (serie no.
CWG86C733).
3 Connect a drain hose (optional)
Conectar la manguera de drenaje (opcional)
Fit the drain
hose to the
drain pan.
Inserte la
manguera
de drenaje a
la bandeja
de drenaje.
EXTERNAL VIEW
VISTA EXTERIOR
Under-side view with drain pan and hose
in place.
Vista inferior con la bandeja de drenaje y
la manguera de drenaje ya instaladas.
Note: Drain hose or tubing can be purchased locally to satisfy your particular needs.
Nota: El tubo o la manguera de drenaje puede ser comprado localmente de acuerdo
a sus necesidades particulares.
Note: The drain pan (part no. CWH40175) can be
obtained from nearest servicenter.
Nota: La bandeja de drenaje (serie no. CWH40175)
puede ser obtanido en su servicentro más
cercano pagadero.)
4 Slide the chassis back into the cabinet
Re-install the chassis locking bracket
Deslice el chasis hacia el interior de la caja
Reinstale los soportes de bloqueo del chasis
2 Install the optional drain pan (part no.CWH40175)
Instale la bandeja opcional de drenaje (serie no.
CWH40175)
Drain hose
(not included)
Manguera
de drenaje
(no incluido)

12
PART IDENTIFICATION
IDENTIFICACIÓN DE LOS COMPONENTES
PART IDENTIFICATION
IDENTIFICACIÓN DE LOS COMPONENTES
Front intake grille
Rejilla frontal de
toma de aire
Air filter
(behind the front
intake grille)
Filtro de aire
(detras de la
rejilla frontal de
toma de aire)
MAIN UNIT
UNIDAD PRINCIPAL
Front grille
Rejilla frontal
Power cord
Cable de
suministro
Air inlet louver
Tomas de aire
para ventilación
Cabinet
Caja
Control panel cover (opened)
Cubierta del panel de control (abierto)
CLOSEVENTOPEN
Airflow DirectionVane
a Horizontal Airflow Direction Adjustment Side-to-Side
The horizontal airflow direction vane is controlled by positioning the vane to
discharge the air to the right, left or straight out.
b Vertical Airflow Direction Adjustment Up-and-Down
The vertical airflow direction vane is controlled by positioning the vane to
discharge the air upwards, downwards or straight out.
Veleta de control de dirección de la corriente de aire
a Corriente de aire en dirección horizontal de ajuste lateral
La dirección horizontal de la corriente de aire se controla colocondo la veleta
de manera que descargue la corriente de aire hacia la derecha, hacia la izquierda
o de frente.
b Corriente de aire en dirección vertical de ajuste hacia arriba y hacia
abajo
La dirección vertical de la corriente de aire se controla colocando la veleta de
manera que descargue la corriente de aire hacia arriba, hacia abajo o de frente.
a
b

13
OFF
O
LOW
COOL
LOW
FAN
HIGH FAN
HIGH
COOL
THERMOSTAT
10
9
8
7
65
4
3
1
2
MAIN CONTROL PANEL
CONTROL DEL PANEL PRINCIPAL
Main Control Knob
Perilla del Control Principal
OFF
O
LOW
COOL
LOW
FAN
HIGH FAN
HIGH
COOL
Thermostat Control Knob
Perilla del Control deTermostato
THERMOSTAT
10
9
8
7
65
4
3
1
2
For decreased cooling
Para menos enfriamiento
For increased cooling
Para más enfriamiento
High fan speed operation (without cooling)
Operación de alta velocidad del ventilador
(sin enfriamiento)
Thermostat Control Knob
Perilla del Control de Termostato
Main Control Knob
Perilla del Control Principal
Low fan speed with cooling operation
Operación de baja velocidad del ventilador
con enfriamiento
High fan speed with cooling operation
Operación de alta velocidad del ventilador
con enfriamiento
Low fan speed operation (without cooling)
Operación de baja velocidad del ventilador
(sin enfriamiento)
Stops all operation
Detiene toda operación
CLOSEVENTOPEN
VENTILATION LEVER
PALANCA DEVENTILACIÓN
When the slide lever is in the :
Cuando la palanca se encuentra deslizada
en la:
– “OPEN” position, the ventilation door
opens to allow air, smoke or odors to
be expelled from the room.
–Posición “OPEN”, la puerta de
ventilación está abierta para permitir
que el aire, humo u olor sean
expulsados de la habitación.
When the slide lever is in the :
Cuando la palanca se encuentra deslizada
en la:
–“CLOSE” position, the ventilation door
is closed and the air will be circulated
inside the room and conditioned.
–Posición “CLOSE”, la puerta de
ventilación está cerrada y el aire circula
dentro de la habitación y así
acondicionará.

14
OFF
O
LOW
COOL
LOW
FAN
HIGH FAN
HIGH
COOL
THERMOSTAT
10
9
8
7
65
4
3
1
2
AIR CONDITIONER OPERATION
OPERACIÓN DEL ACONDICIONADOR DE AIRE
AIR CONDITIONER OPERATION
OPERACIÓN DEL ACONDICIONADOR DE AIRE
1. Open the control panel cover
1. Abra la cubierta del panel de control
OFF
O
LOW
COOL
LOW
FAN
HIGH FAN
HIGH
COOL
3. Main Control Knob
Set main control knob to the desired position.
3. Perilla del Control Principal
Ajuste la perilla del control principal, en la posición deseada.
THERMOSTAT
10
9
8
7
65
4
3
1
2
4. Thermostat Control Knob
•For a room that is too warm, set the control knob to a clockwise direction.
•If the room is too cool, set the control knob to a counter clockwise direction.
*Note : Usually 6~7 is the recommended setting position.
4. Perilla de Control deTermostato
•Para una habitación que está muy caliente, ajuste el perilla del control en la dirección de
las manecillas del reloj.
•Si la habitación está muy fria, ajuste el perilla del control en dirección contraria a las
manecillas del reloj.
*Nota : Usualmente se recomienda una posición de ajuste entre 6~7.
2. Power Supply
Switch off the breaker and set the main control knob to the OFF position; confirm that the
power supply cord is connected to a proper AC outlet < 115V, 60Hz >.
2. Suministro de Electricidad
Apague el interruptor y ponga el botón del control principal en posición OFF; confirme que
el cordón de la fuente de poder esta conectada a una salida correcta CA, <115V, 60Hz>.
NOTE :Recommended setting
NOTA : Nivel recomendado
*Caution :
If the main control knob is turned off or changed to a fan setting from a cooling operation setting, WAIT at least 3 minutes
before resetting it to a cooling operation.
*Cuidado :
Si la perilla de control principal es apagada o cambiada a una posición de ventilación de una función de enfriamiento, espere
por lo menos tres minutos antes de reajustar la perilla a una posición de enfriamiento.

15
;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;
;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;;
;;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;;
;;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;
;
;;;;;;;;;
;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;
;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;
;;;;;;;;;
;;;;;;;;;
;;;;;
;;;;;;;;
;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;
;;;;
;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;
;;;;
;;;;;;;;;
;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;
;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;
;;;;;;;;;
;;;;;;;;;
;;;
;;;
;;;;;;;;;;
;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;
;;
;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;;
;;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;;
;;;;;;;;;;;;;
;;;;;;;;;;;
;;;
;;;;;;;
;;;;;;;;;
;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;
;;;;;;;;;
;;;;;;;;;
;;;;;;;
;;;;;;
;;;;;;;;;;;;;
;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;;
;;;;;;;;;;;;;;;
;;;;;;
;;;;;;;
;;;;;;;;;;;;
;;;;;;;;;;;;;
;;;;;;;;;;;;;
;;;;;;;;;;;;;
;;;;;;;;;;;;;
;;;;;;;;;;;;;
;;;;;;;;;;;;;
;;;;;;;;;;;;;
;;;;;;;;;;;;;
;;;;;;;;;;;;
;;;;;;;;
;
;;;;;;;;;
;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;
;;;;;;;;;
;;;;;;;;;;
;;;;;;;;;
;;;;;;;;;
;;;;;;;;;
;;;;;
;;
;;
;
;
CAUTION
CUIDADO
• Cleaning the
unit.
• Limpiando la
unidad.
•Cleaning the
front intake
grille.
•Limpiando la
rejilla frontal
de toma de
aire.
• Cleaning the
air filter.
• Limpieza de
los filtros de
aire.
CARE AND MAINTENANCE
CUIDADO Y MANTENIMIENTO
CARE AND MAINTENANCE
CUIDADO Y MANTENIMIENTO
Always turn off the air conditioner and the main power supply before unplugging the power cord to
clean the unit.
Switch off the power supply if the unit is not going to be used for a long period of time.
Siempre apague el acondicionador de aire antes de desenchufar el cable de poder y limpiar la unidad.
Si no va a utilizarse la unidad durante un largo período de tiempo,desconecte la alimentación eléctrica.
Clean the cabinet,and front grille with a mild soap
or detergent and lukewarm water.
Limpie el caja y la rejilla frontal con un jabón suave
o detergente y agua tibia.
The filter can be easily cleaned using a vacuum cleaner
(To remove the air filter, please refer to page 16 for
Air Filter Removal). Vacuum the front of the filter
and then wash the back with water.If it is badly soiled,
wash with a mild household detergent.
El filtro puede ser fácilmente limpiado usando una
aspiradora (Para remover el filtro de aire, por favor
remítase a la página 16 en Como Desmontar el
Flitro de Aire). Aspire el frente del filtro y luego
lave atrás de él con agua. Si esta muy sucio, lave con
un detergente casero que sea suave.
The front intake grille can be easily removed for
cleaning purposes (refer to page 7 - Remove the
front intake grille).
Gently wash with water and a sponge. (Do not
use a scrubbing brush or other hard cleaning aids).
La rejilla frontal de toma de aire puede ser
fácilmente quitada para propósitos de limpieza
(Vaya a la página 7 para los procedimientos de cómo
Quite la rejilla frontal de la toma de aire).
Lave despacio con agua y esponja.(No utilice
cepillos de fregado u otra clase de elementos
duros).
NOTE: Do not dry the front panel or the air filter under direct sunlight. (Exposure to direct sunlight may discolor or
deform the panel.)
NOTA: No saque el panel frontal o el filtro de aire a la luz del sol. (La exposición directa al sol puede decolorar o deformar el
panel.)
CLOSEVENTOPEN
CLOSEVENTOPEN

16
Dolore magna aliquam
erat volutpat wisi enim
veniam quis nostr ud.
Hendr erit in vulputate
velit elitesse molescorpu
at sanconsequat dolore
Desperdiciado
AIR FILTER REMOVAL
In order to clean the air filter, just lift up the
front intake grille until it is supported by the
stopper.Tilt up and pull out the air filter by the
holder. For cleaning procedures please refer to
page 15.
COMO DESMONTAR EL
FLITRO DE AIRE
Para limpiar el filtro de aire,simplemente levante
la rejilla frontal de toma de aire, hasta que esta
se afirme en el soporte. Luego levante y retire
el filtro de aire.Para procedimiento de limpieza
ver página 15.
Front grille
Rejilla frontal
Front
intake
grille
Rejilla
frontal
de toma
de aire
45°
90°
Air filter
Filtro de aire
Stopper
Soporte
a) Pull and release the bottom of the
front intake grille.
b) Lift up the front intake grille until
it is supported by the stopper (at
about 45°).
c) Tilt up and pull out the air filter
by the holder.
a) Tire y suelte la parte inferior de
la rejilla frontal de toma de aire.
b) Levante la Rejilla frontal de toma
de aire hasta que sea afirmada por
el soporte (a unos 45˚).
c) Incline y saque el filtro por el
soporte.
ANNUAL CHECK
CHEQUEOS ANUALES
•If the unit is extremely dirty,heat transfer is less efficient and the unit may not
cool effectively. Contact your nearest servicenter for an annual check.
(Annual check is not covered under warranty)
•Si la unidad se encuentra bastante deteriorada, la transferencia de calor es
mucho menos eficiente y el aparato no se enfriará efectivamente. Llame al
centro de servicio mas cercano para chequeos anuales.
(Bajo la garantía, no se incluye la verificación anual)
HELPFUL INFORMATION
INFORMACIÓN ÚTIL
If the air filter becomes clogged with dust, the
cooling capacity will drop, and 6% of the
electricity used to operate the air conditioner
will be wasted.
Si el filtro de aire llega a ser atascado con el
polvo, la capacidad de enfriamiento disminuirá,
y se desperdiciará el 6% de la electricidad usada
para operar el acondicionador de aire.
Do not clean with benzene, thinners, scouring
powders or corrosive chemicals.
No limpie usando bencina,tíner,polvo de fregar,
paños empapados en productos químicos.
CARE AND MAINTENANCE
CUIDADO Y MANTENIMIENTO
CARE AND MAINTENANCE
CUIDADO Y MANTENIMIENTO

17
Avoid direct sunlight and heat
Ensure that curtains and drapes are always closed
to keep out direct sunlight during cooling operation.
Avoid heat.
Evite la luz solar directa y el
calor
Asegúrese que cortinas estén siempre cerradas para
mantenerlo fuera de la luz solar directa durante la
operación de enfriamiento. Evite calentamiento.
Air filter
Clean the air filter every 2 weeks (refer to page ☞
15). Dirty filters may reduce cooling efficiency.
Filtro de aire
Limpie el filtro de aire cada dos semanas (página ☞
15). Los filtros sucios pueden reducir la eficacia de
enfriamiento.
Keep all doors and windows closed
Prevent hot air from entering and cool air from escaping.
Mantenga cerradas todas las
puertas y ventanas
Así evitará que entre aire caliente y que salga el aire
frío.
ENERGY SAVING HINTS
CONSEJOS DE AHORRAMIENTO DE ENERGÍA
ENERGY SAVING HINTS
CONSEJOS DE AHORRAMIENTO DE ENERGÍA
Do not overcool the room
This may affect your well-being as well as lead to
more power consumption.
No sobrenfrie la habitación
Esto no es saludable y representa un gasto de
electricidad.
Proper capacity of the room
The cooling capacity of the room air conditioner must
match the room size for efficient and satisfactory
operation.
Capacidad apropiada en la
habitación
La capacidad del acondiciondor del aire de habitación
debe ser a decuada paa el tamaño de la habitación
para un funcionamiento eficiente y satisfactoria.
17

18
CLOSEVENTOPEN
CLOSEVENTOPEN
Humm…
Sssssss…
KACK!
……
POSSIBLE CAUSES OF THE ABOVE PROBLEMS
POSIBLES CAUSAS DE LOS PROBLEMAS ARRIBA MENCIONADOS
Condition
Condición
The following sounds are normal during operation:
•Alow humming sound indicating that the unit is operating.
•Asoft clicking sound when the compressor is turned on and off.
•Aflowing sound due to circulation of the refrigerant when the compressor is turned on.
•Asplashing sound indicating condensation in the condenser coil.
If you hear other noises, please contact your nearest servicenter.
Los siguientes ruidos son normales durante el funcionamiento:
•Un murmullo suave para indicar que el aparato está funcionando.
•Un suave "clic" cuando el compresor se enciende o apaga.
•Un sonido de flujo debido a la circulación del refrigerante cuando el compresor se
enciende.
•Un ruido de chapoteo indicando condensación en el condensador.
Si escucha otros sonidos, por favor contacte a su servicentro más cercano.
BEFORE CALLING FOR SERVICE
ANTES DE LLAMAR PARA MANTENIMIENTO
BEFORE CALLING FOR SERVICE
ANTES DE LLAMAR PARA MANTENIMIENTO
1
Check the following points before calling for repairs or service.
If the malfunction persists, please contact your nearest servicenter.
For assistance, please call: 1-800-211-PANA (7262) or send e-mail to:
[e-mail]
Revise los siguientes puntos antes de llamar para reparaciones o
mantenimiento. Si el problema persiste, por favor llame al servicentro más
cercano.
Para asistencia,por favor llame:1-800-211-PANA (7262) o envíe un e-mail a:
[e-mail]
BEFORE
ANTES
If the unit is noisy during operation.
Si la unidad está demasiado ruidoso durante el funcionamiento.
If the unit does not operate.
Si la unidad no funciona.
If the unit does not cool properly.
Si la unidad no enfría correctamente.
If water drips from the rear of the unit.
Si agua gotea detrás de la unidad.
1
2
3
4
5
If water drips inside the room.
Si agua gotea dentro de la habitación.
