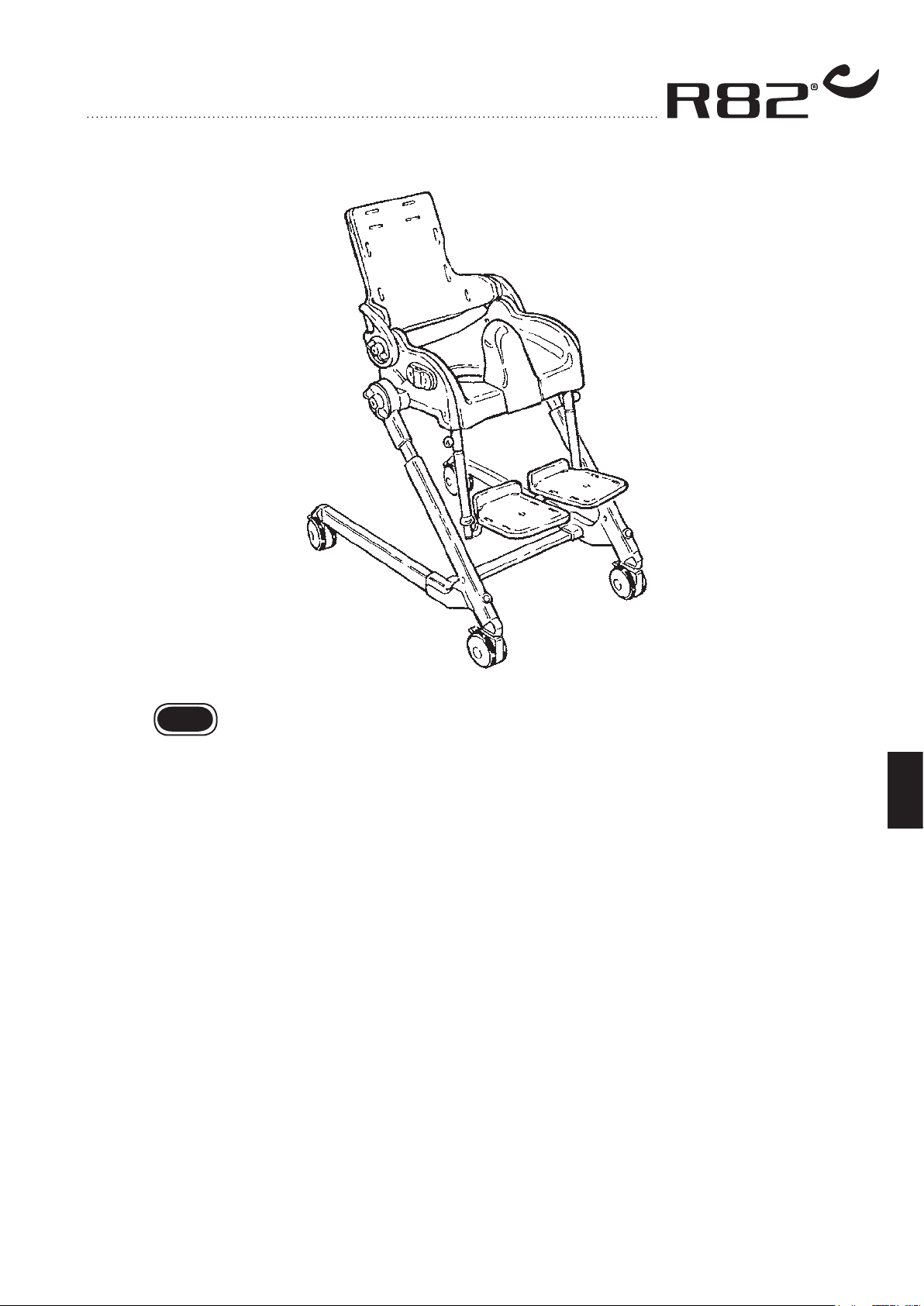

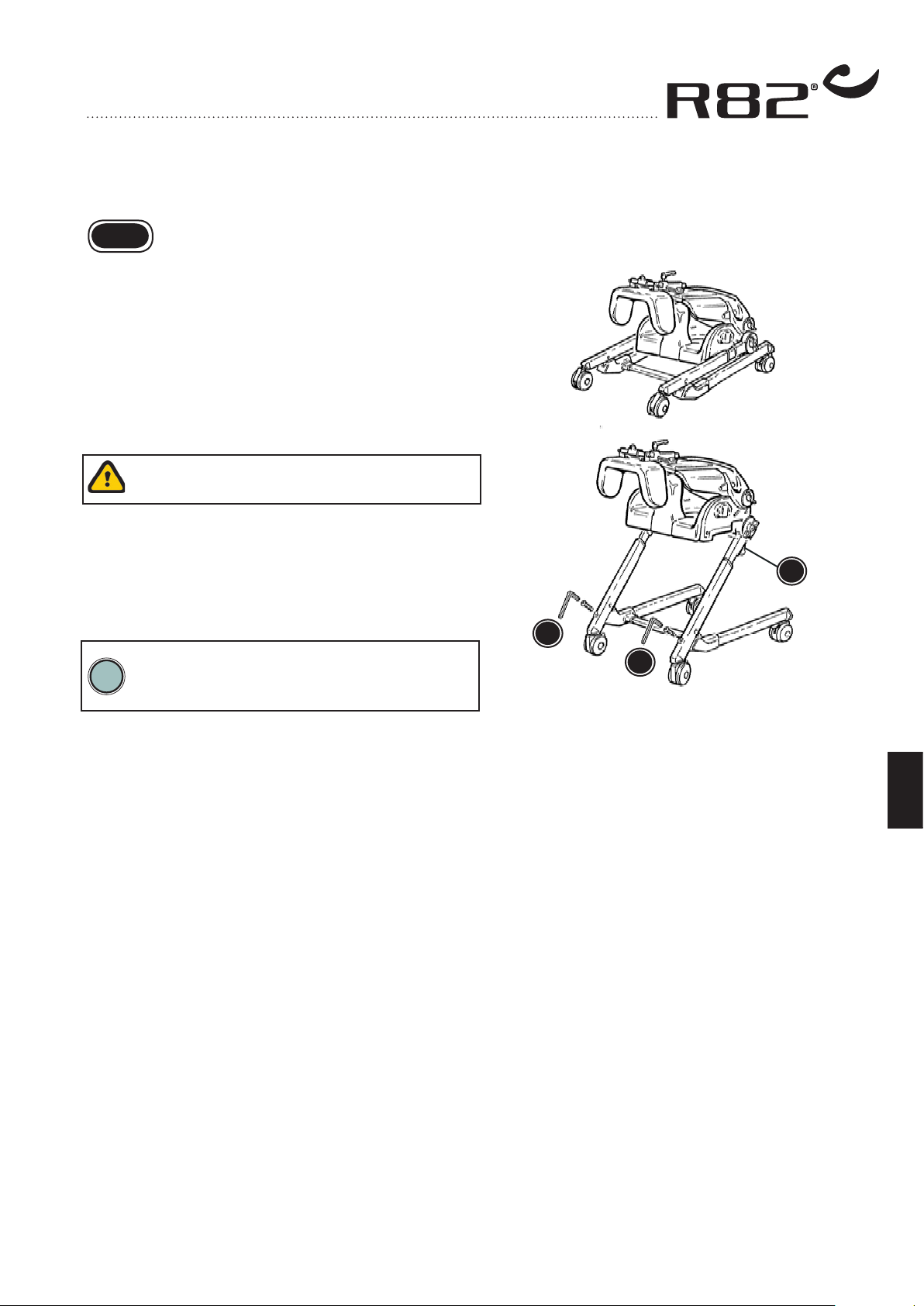

FLAMINGO KLAR TIL
BRUG
Flamingoen leveres sammenklappet for at den
skal fylde mindst muligt under transport. Flamin-
goen tages ud af kasse og pose.
Stellet foldes ud, og skruerne og afstandstyk-
kerne skrues i (A).
Skruer og afstandsstykker hænger i en
pose øverst på ryggen.
De grønne sikringskugler (B) under sædet udlø-
ses og sædet placeres i den ønskede vinkel.
Flamingo er nu klar til brug.
DK
Ved levering er Flamingo udstyret med 75
mm låsbare hjul. Hjulsæt med 100 mm lås-
bare hjul kan bestilles som ekstraudstyr.
i
B
A
A

6
D
K

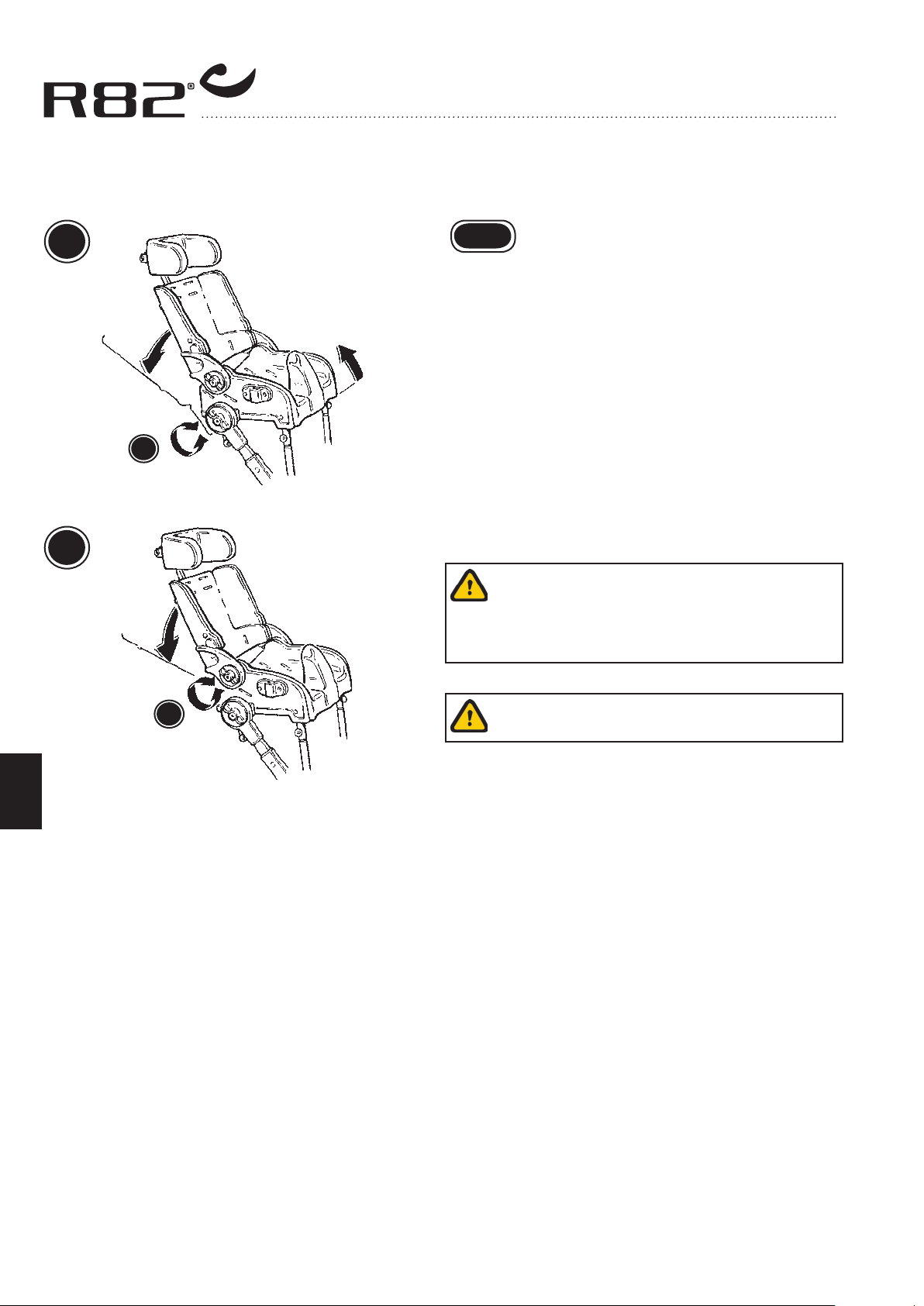

VINKLING AF SÆDE OG
RYG
1) Vinkling af sæde:
Hele sædeenheden kan vinkles ved at løsne
grebene (A) i siderne.
2) Vinkling af ryg:
Ryggen kan vinkles ved at løsne grebene (B)
i siderne.
De grønne sikringskugler under stolen,
må ikke løsnes for at indstille vinklingen.
Sikringskuglerne bruges kun ved sammen-
klapning af stolen.
Sørg for at grebene er spændt i begge
sider af stolen.
DK
1
2
A
B

7
D
K

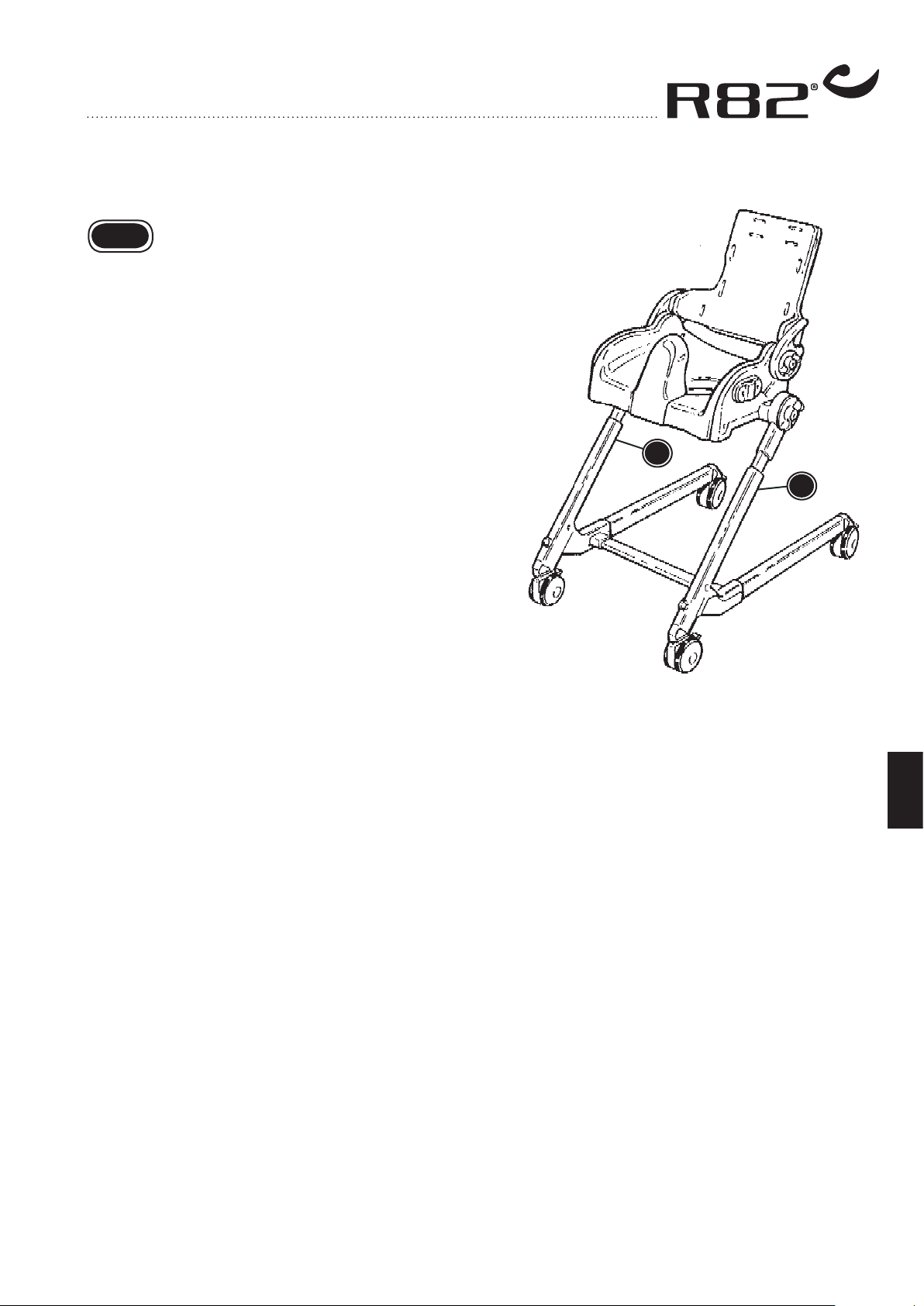

HØJDEJUSTERING AF
FLAMINGO
Skruerne på bagsiden af understellet (A) skrues
helt ud, og sæde og stel trækkes fra hinanden
indtil den ønskede højde er nået.
Skruehullet skal være udfor et tilsvarende hul på
den indvendige stelstang, inden man begynder
at skrue skruerne igennem. Skruen spændes
efter.
DK
A
A

8
D
K

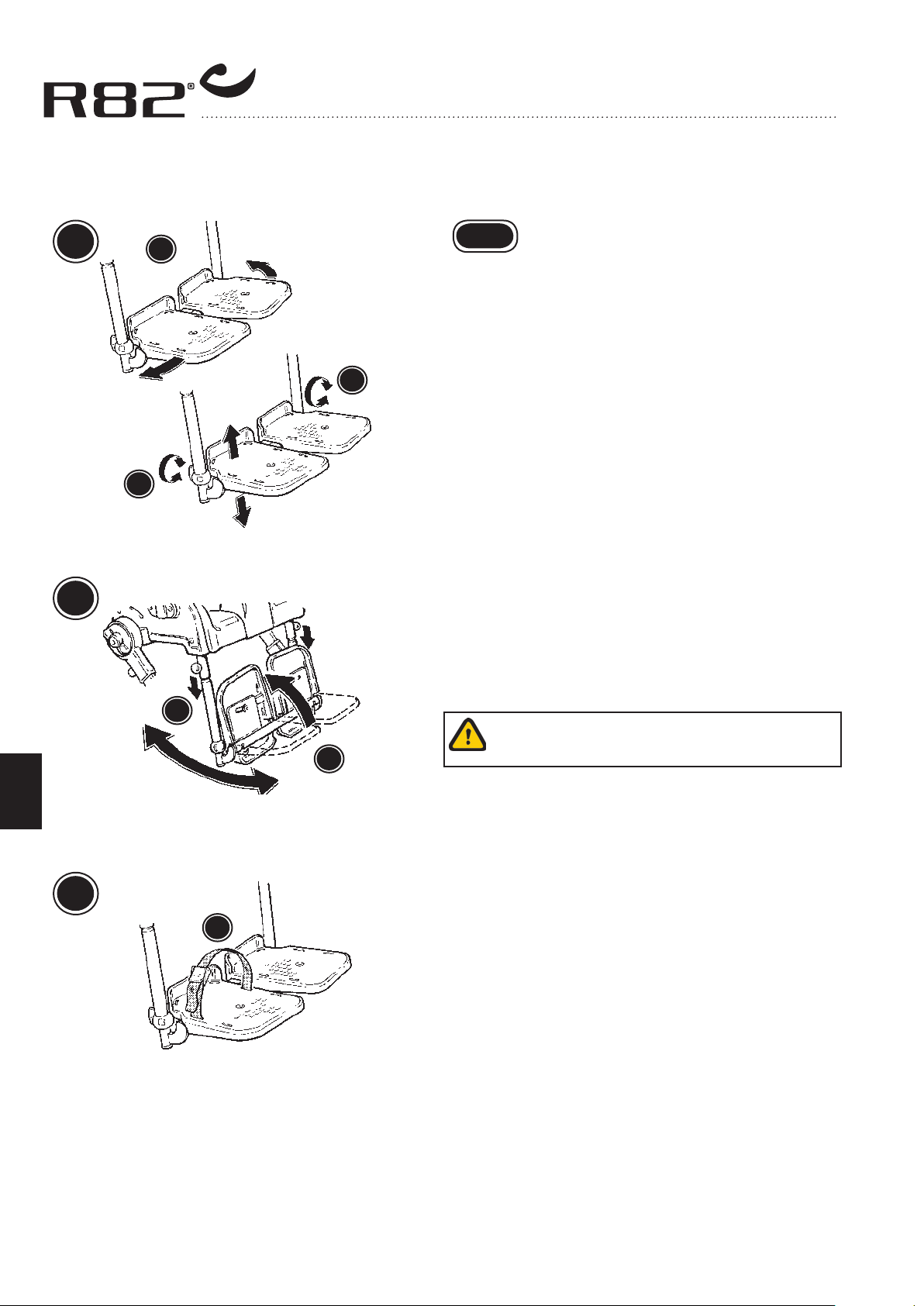

JUSTERBARE
FODSTØTTER
1) Fodpladerne kan indstilles i fremadrettet
position eller vippes til siden (A) alt efter
behov. Fodpladerne kan indstilles individuelt
i højden. Løsn fingerskruerne (B) på fodstøt-
testangen og tilpas højden.
2) Fodstøtte-enheden kan vinkles:
* Vip fodpladerne op til lodret (C)
* Træk ned i de grønne sikringskugler (D) og
fodstøtteenheden kan vinkles frem eller til-
bage.
3) Der kan montres fodseler på fodpladerne
(E).
Husk at fjerne evt. potte for at vippe fod-
støtteenheden op under sædet.
DK
1
E
2
3
A
B
B
D
C

9
D
K
SIDESTØTTER
1) Faste sider:
For at montere sidestøtten korrekt, skal ne-
denstående punkter følges:
* Placer sidestøtten i rillen i stolen som vist
(A)
* Sidestøtten skubbes på plads bag indsatsen
i ryggen (B)
* Fastgør sidestøtten med en unbracoskrue
(C)
Ved afmontering fjernes unbracoskruen. Tryk
derefter hårdt ind på sidestykket og vrid side-
støtten af.
2) Svingbare sidestøtter:
De svingbare sidestøtter monteres i hullerne
bagpå ryggen:
* Fjern de hvide dupper fra hullerne (D)
* Placer sidestøtten i den ønskede højde og
spænd fast med to unbracoskruer (E)
* Højden justeres ved at flytte sidestøtten til de
tilgænglige huller.
Sidestøtten svinges til siden ved at trykke den
røde knap (F) ned.
DK 1
2
A
B
C
E
FD

10
D
K
HOVEDSTØTTE

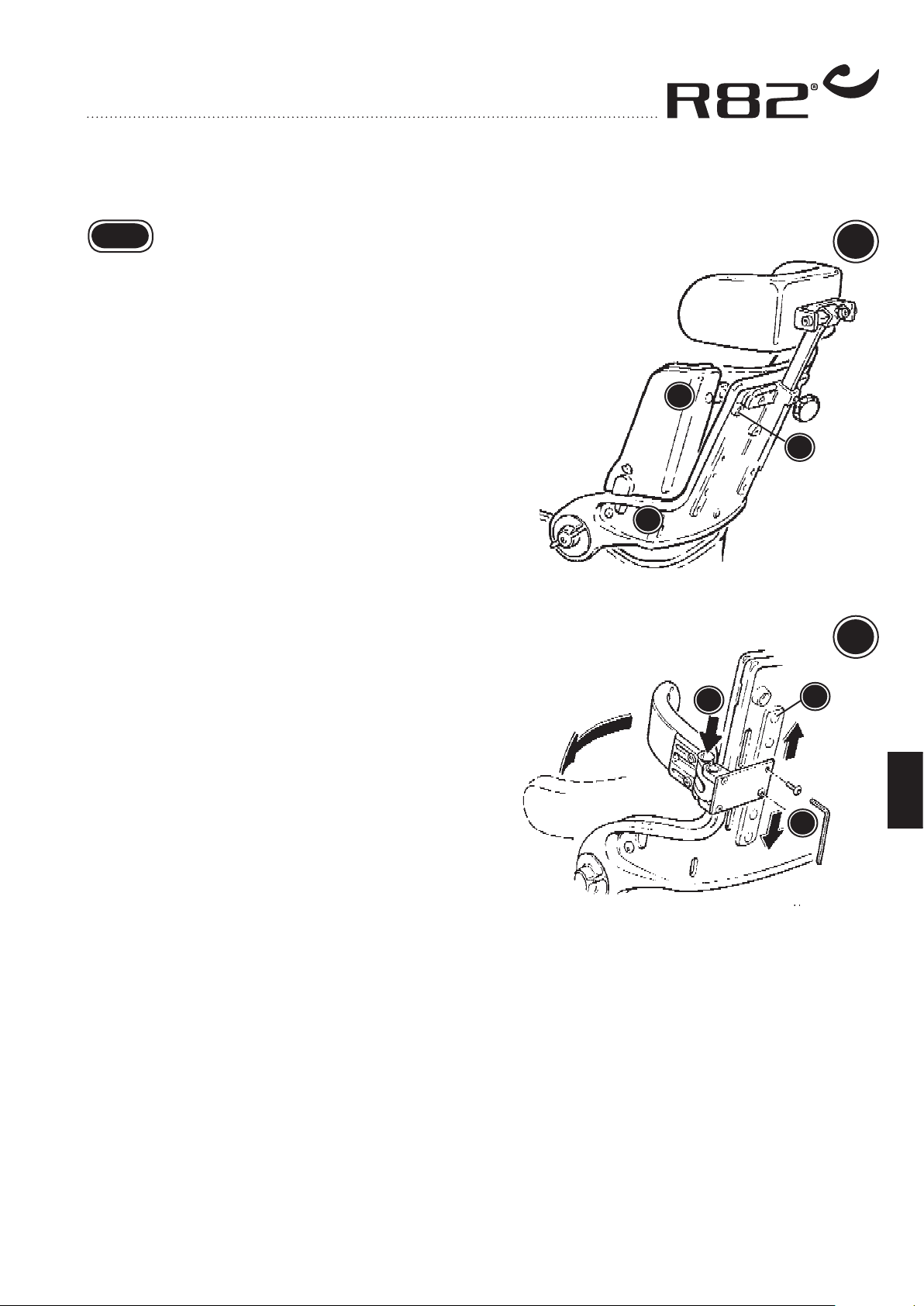

1) Hovedstøtten monteres i beslaget bagpå sto-
len. Højden justeres og der spændes til ved
hjælp af fingerskruen (A). Hovedstøtten kan
vinkles (B) og justeres sideværts (C) ved at
løsne med unbraconøglen.
2) Er der brug for støtte langt fremme, kan ho-
vedstøttestangen udskiftes med et svanehals-
system. Hovedstøtten kan herefter ligeledes
justeres i dybden (D).
DK
1
D
2
A
B
C

11
D
K

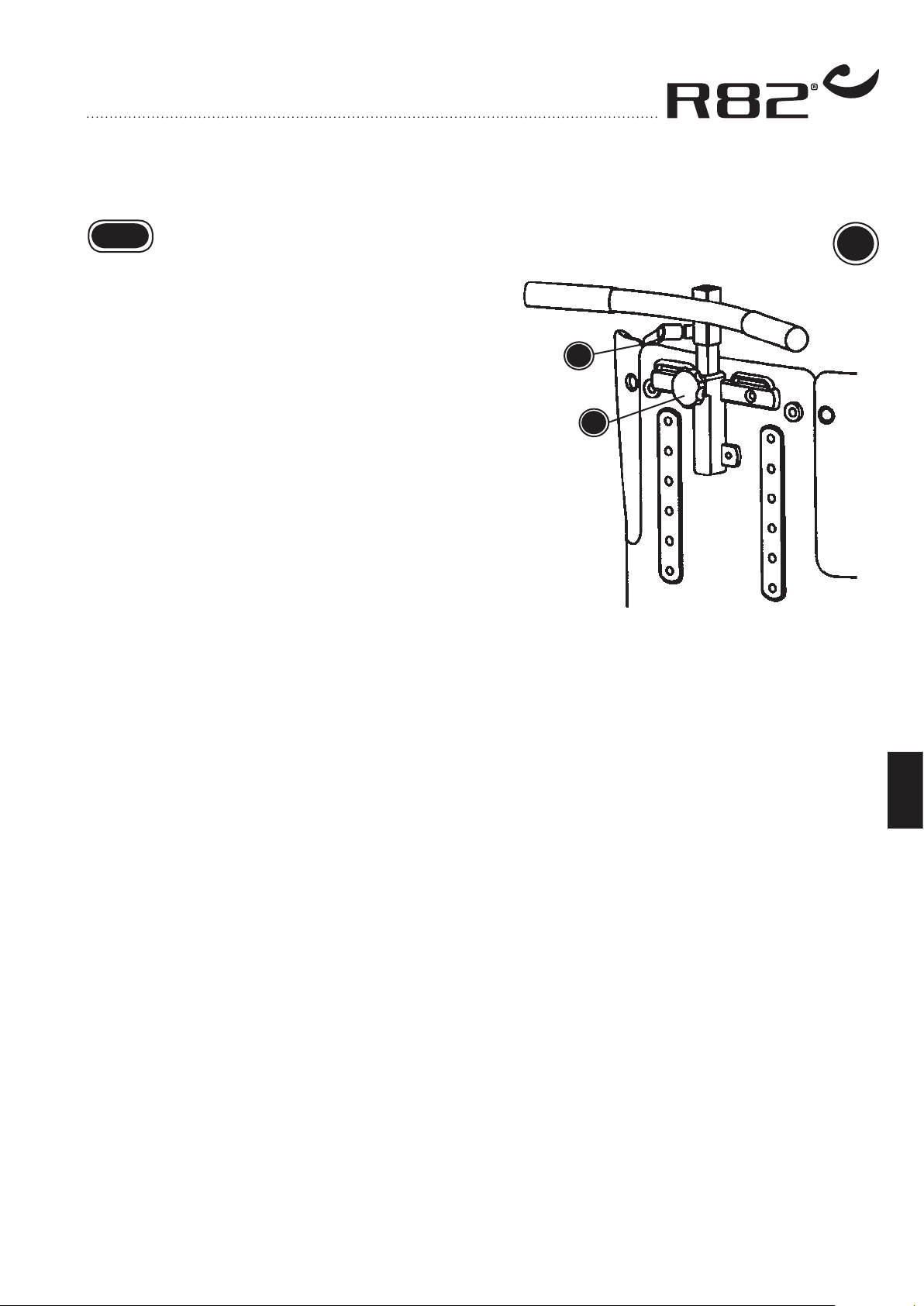

SKUBBEBØJLE
1) Der kan monteres en skubbebøjle på
Flamingo.
Skubbebøjlen placeres i hovedstøttebeslaget
bagpå stolen og der spændes fast ved hjælp
af fingerskruen (A).
Højden på skubbebøjlen kan justeres ved at
løsne spændegrebet (B).
DK 1
A
B

12
D
K

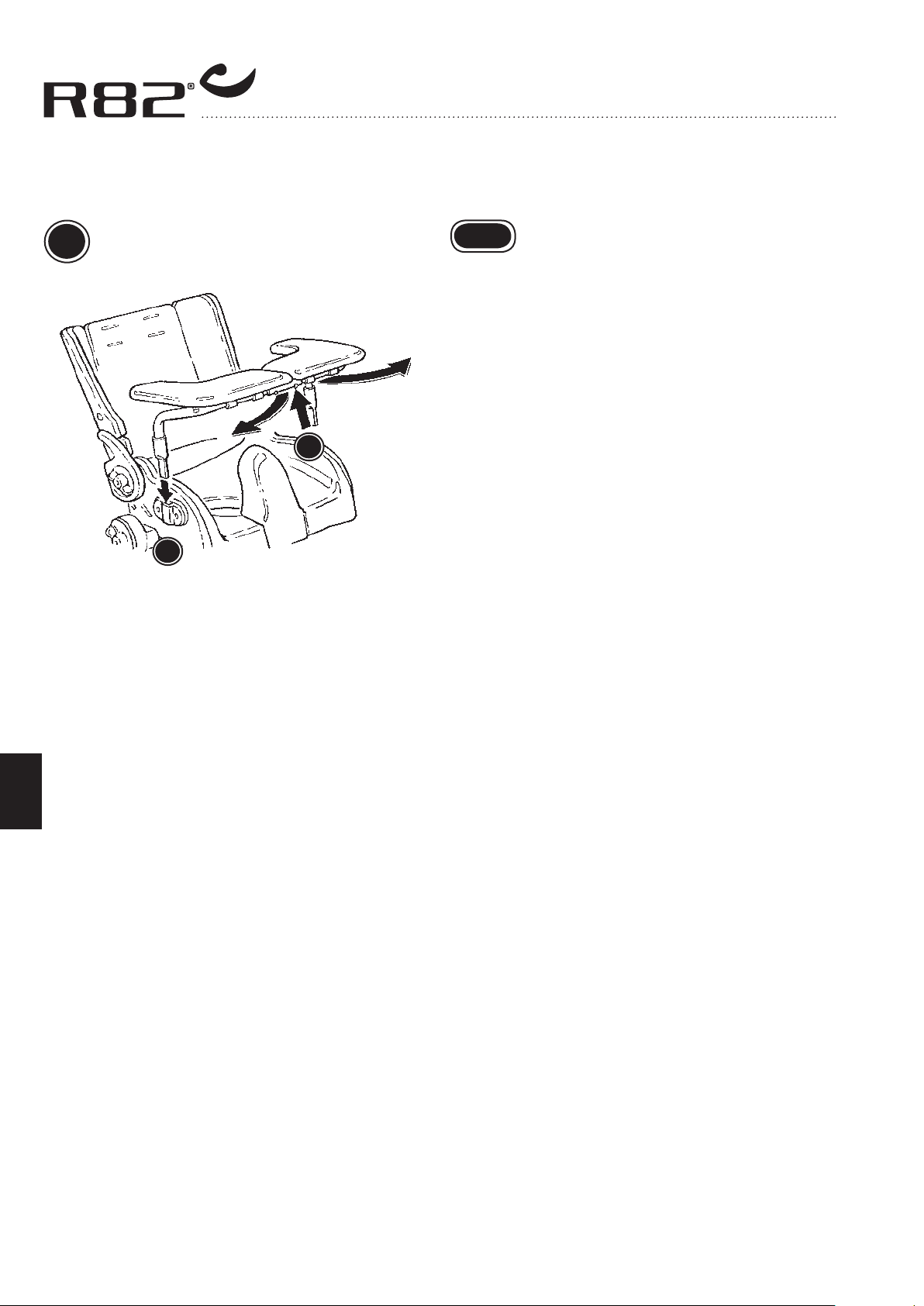

ARMSTØTTE / BORD
1) Der kan monteres et armstøtte/bord som let
svinges til siden, når barnet skal placeres.
* Bordet monteres i beslagene på siden (A).
* For at svinge armstøtterne/bordet til siden,
åbnes beslaget (B).
DK
1
A
B

13
D
K

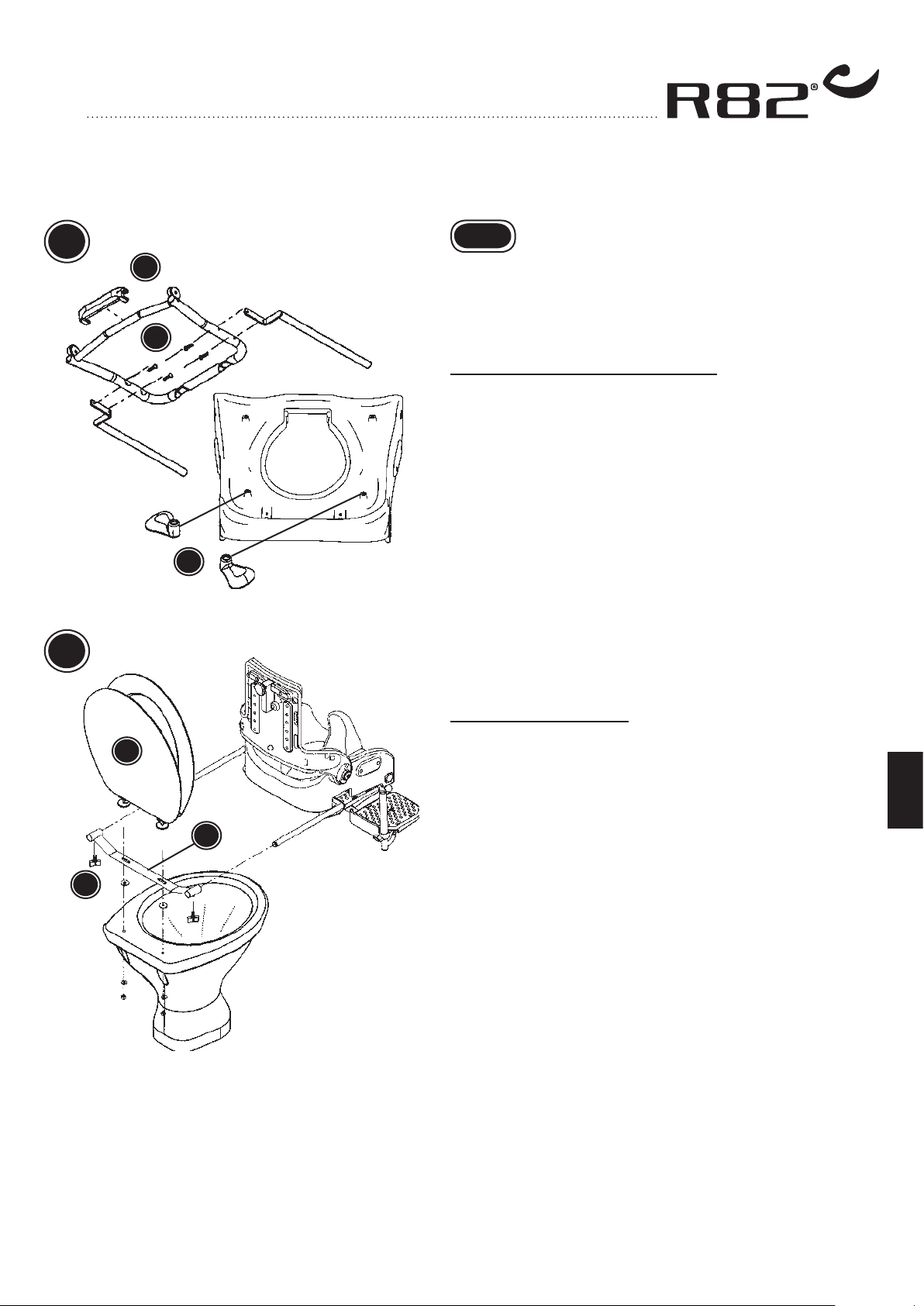

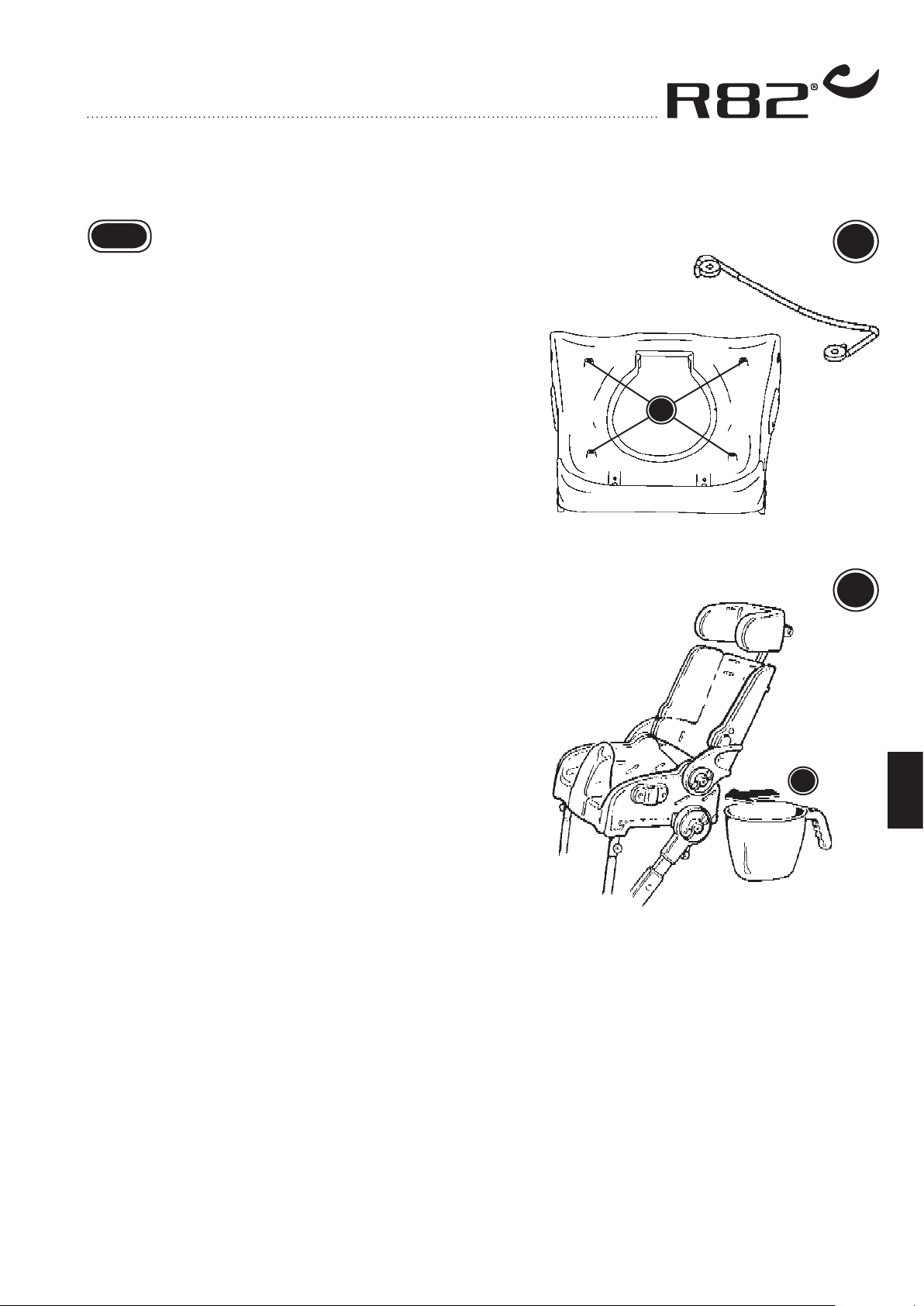

POTTE
Flamingo kan udstyres med en let aftagelig
potte. For at kunne placere potten, skal der først
monteres to potteholdere under sædet.
1) Potteholderne monteres vha. 4 mm unbraco-
skruer i hullerne (A) under sædet.
2) Potten monteres herefter fra bagsiden af
stolen (B).
DK 1
A
2
B

14
D
K
INDSATS OG
URINFANGER
1) Indsatsen og urinfangeren i Flamingo kan let
afmonteres f.eks. i forbindelse med rengø-
ring.
* Urinfangeren (A) løftes op og fjernes.
* Indsatsen (B) fjernes ved at trykke/trække
dupperne fra indsatsen, ud af hullerne i sto-
len.
2) Urinfangeren fås i to udgaver; høj model (C)
og lav model (D)
Ved rengøring bør man ikke benytte klor-
holdige rengøringsmidler.
DK
1
C
2
A
B
D

15
D
K
VEST / KRYDSVEST
1) Montering af vest / krydsvest:
* Skulderselerne monteres i en af rillerne i ryg-
gen (A) alt efter barnets højde.
* Hofteselerne montres i en af rillerne i sædet
(B)
* Selerne fastgøres med snaplåsspændet (C)
Kontroller jævnligt at alle seler er korrekt
placeret samt alle justeringer forsvarligt
udført.
DK
FODSELER
Fodselerne åbnes og lukkes med velcroen eller
spændet (A).
Følg nedenstående anvisning for montering.
* Selerne åbnes (A) og trækkes igennem ril-
lerne på fodpladerne.
* De lukkes over barnets fod.
Kontroller jævnligt at alle seler er korrekt
placeret samt alle justeringer forsvarligt
udført.
DK
1
A
B
C
A

16
D
K
H-SELE / HOFTESELE
1) Montering af H-sele / hoftesele:
* Skulderselerne til H-selen monteres i en af
rillerne i ryggen (A) alt efter barnets højde.
* Hofteselerne montres i en af rillerne i sædet
(B)
* Selerne fastgøres med snaplåsspændet (C)
2) Selestropperne samles foran i stikspændet
og justeres. For at åbne spændet presses
sammen som vist (D).
Kontroller jævnligt at alle seler er korrekt
placeret samt alle justeringer forsvarligt
udført.
DK
1
B
2
A
C
D

17
D
K
LÆGSTØTTEGJORD
For at undgå, at barnet får fødderne bagved fod-
støtten, kan der monteres en lægstøttegjord.
Montering af lægstøttegjord:
Gjorden åbnes og føres stramt rundt om fod-
støtte-stængerne på Flamingoen, hvorefter den
lukkes med velcroen.
Gjorden må ikke strammes så meget, at
fodstøtte-stængerne bøjer.
DK

18
D
K
AFMONTERING AF
SÆDE
En unik egenskab ved Flamingo er at sædet kan
fjernes fra stellet og bruges i et badekar eller på
et standard toilet.
Sæde afmonteres ved at fjerne de to fingerskruer
(A) på siden af stolen. Herefter vippes sædeen-
heden bagover og løftes af stellet.
Barnet skal fjernes fra stolen før sædet
afmonteres.
DK
MONTERING ELLER
UDSKIFTNING AF
TVÆRSTANG
1) Afmontér skrue og bøsning (A), samt skrue
og skive (B) i den ene side. Afmontér herefter
skruerne (C) i begge sider.
Herved løsnes plastikbeslaget (D), og tvær-
stangen (E) kan nu afmonteres.
2) Montér buet tværstang i begge plastikbeslag
(D), hvorefter de skubbes på plads og montér
skruerne (C) igen.
3) Montér bøsning og skrue (A), samt skrue og
skive (B) igen.
Sørg for at skruer og bøsninger er forsvar-
lig spændt efter montering.
DK
A
A
B
C
D
E
C
D

19
D
K
MONTERING PÅ TOILET
For at montere Flamingo sædet på et toilet, skal
et beslag bestilles og nedenstående punkter
følges:
1) Klargøring af Flamingo sæde:
* Start med at afmontere sædet (se side 15)
* Er der potteholdere monteret, fjernes disse.
* Den nye sæderamme placeres under sæ-
det.
* Støttebeslaget (A) placeres foran på sæde-
rammen, samtidig med at sæderammen
skubbes på plads. Fastgør i siden med finger-
skruerne.
* Monteringsstængerne (B) fastgøres til sæde-
rammen vha. medfølgende skruer.
* De 2 støtteben (C) monteres under sædet, i
de bagerste huller.
2) Klargøring af toilet:
* Start med at afmontere toiletsædet (D).
* Holderen (E) til toiletmontering placeres og
fastgøres sammen med toiletsædet som
vist.
* Flamingo sædet monteres på toilettet ved
at føre monteringsstængerne ind i holderen.
Spænd fast vha. fingerskruerne (F).
DK
1A
2
B
C
D
E
F
