Rami PRT 666 User manual
FRANCAIS 2Rami - PRT 666

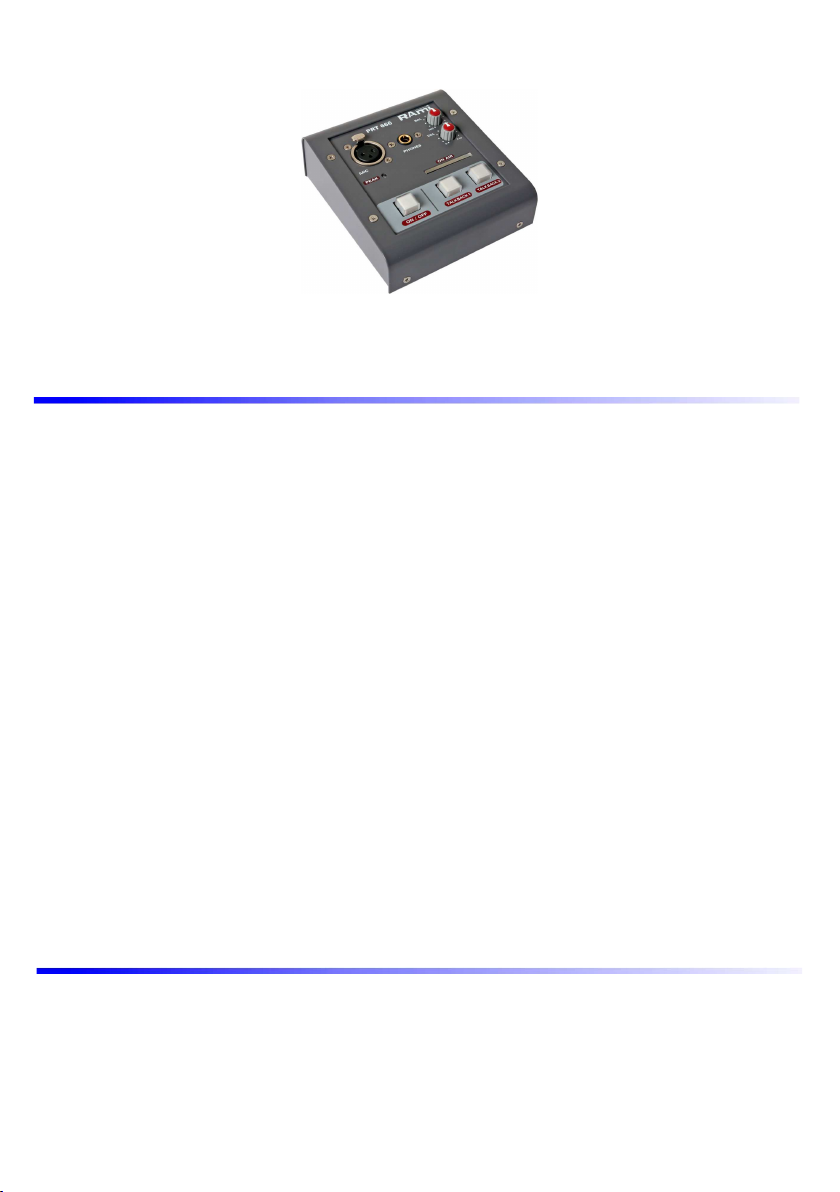

Rami - PRT 666 3FRANCAIS
SOMMAIRE
SUMMARY
4
4
4
5
6
7
8
10
10
11
[English...................................................................................
[Informations...........................................................................
[ .............................................................................Synoptique
[ .............................................................................Description
[ .............................................................................Face avant
[ ..........................................................................Face arrière.
[ ................................................................................Utilisation
[ ....................................................................Cavaliers...........
[ .....................................................................Configuration....
[ .....................................................................Caractéristiques
FRANCAIS 4Rami - PRT 666
Le PRT 666 est un pupitre multifonctionnel pouvant répondre à de nombreuses utilisations en
mobile ou en installation permanente. Il comprend :
[Un préampli microphone très faible bruit avec ajustage de la sensibilité et un départ en niveau
ligne symétrique.Alimentation fantôme de 48 Volts en option.
[Un switch ON / OFF permettant ou non la coupure du départ ligne et une confirmation boucle
sur opto coupleur.
[Deux switchs Ordre 1 et 2 avec à la fois les départs lignes symétriques ordre et une
confirmation boucle départ ordre sur opto coupleur.
[Un voyant ONAIR commandé soit en interne, soit par un retour extérieur.
[Une entrée programme stéréo symétrique pour alimenter l’ampli casque interne.
[Un ordre avec affaiblissement du programme déclenché au choix soit par la modulation
ordre, soit par une arrivée boucle externe, soit les deux à la fois.
[L’ordre peut être envoyé dans les deux oreillettes du casque, soit dans la gauche, soit dans la
droite. Un connecteur unique SUB D 25 points facilite l’intégration rapide.
[L’association avec un codec permet de disposer d’une cabine journaliste autonome distante.
[Pupitre commutateur.
[Boîtier déporté journaliste en événement extérieur.
[Pupitre traduction simultanée Antenne.
Attention !!!
[Ne jamais démonter l'équipement, sans avoir pris la précaution de débrancher le
cordon d’alimentation.
[Eviter l'exposition à de trop fortes températures.
[Ne jamais exposer l'alimentation et l'appareil à la pluie, la neige ou à l'humidité.
[Le PRT 666 dispose d'un amplificateur pour casque, évitez les niveaux
importants ou les expositions prolongées capables d'endommager l'ouïe de
façon irréversible.
Le PRT 666 est conforme aux normes suivantes :
EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, d'après les dispositions de la
directive 73/23/EEC, 89/336/EEC et 93/68/EEC.
DESCRIPTION
UTILISATION
INFORMATIONS

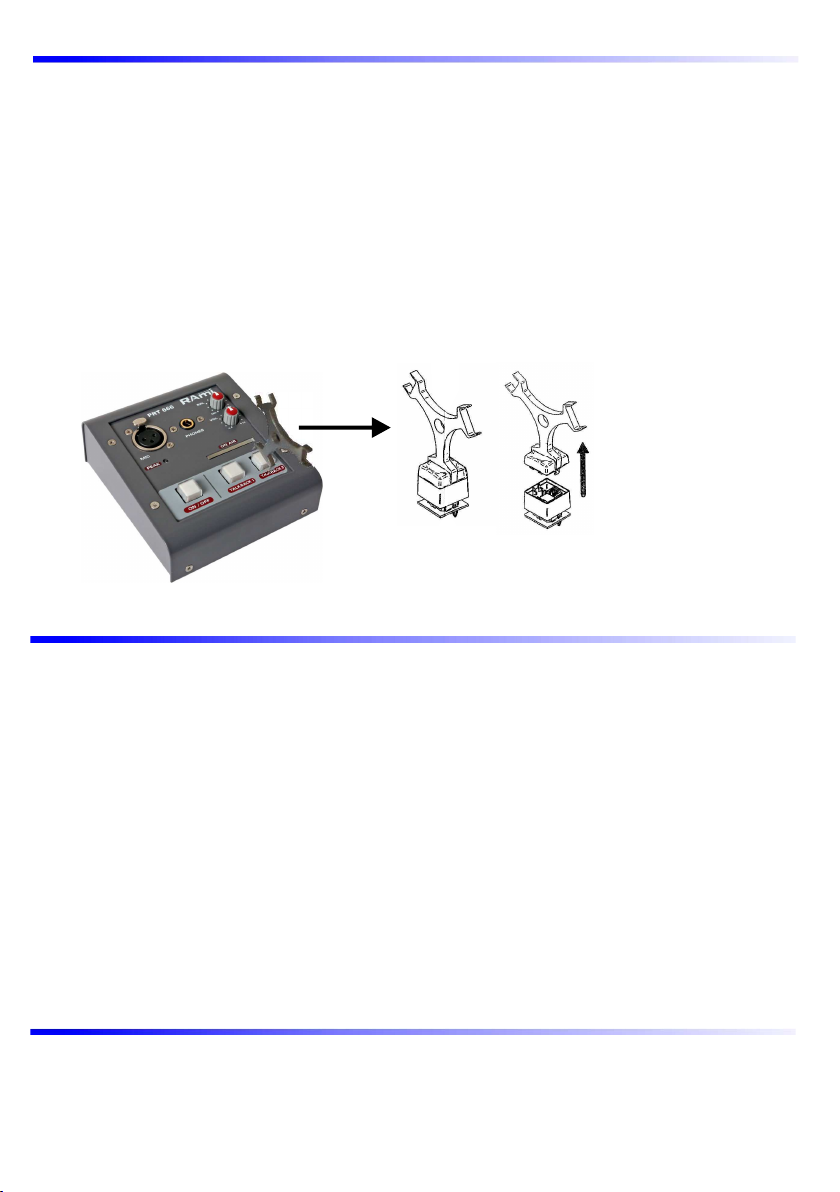

Pour retirer la calotte de la touche, veuillez présenter la
clé comme indiqué ci-dessous.
Rami - PRT 666 5FRANCAIS

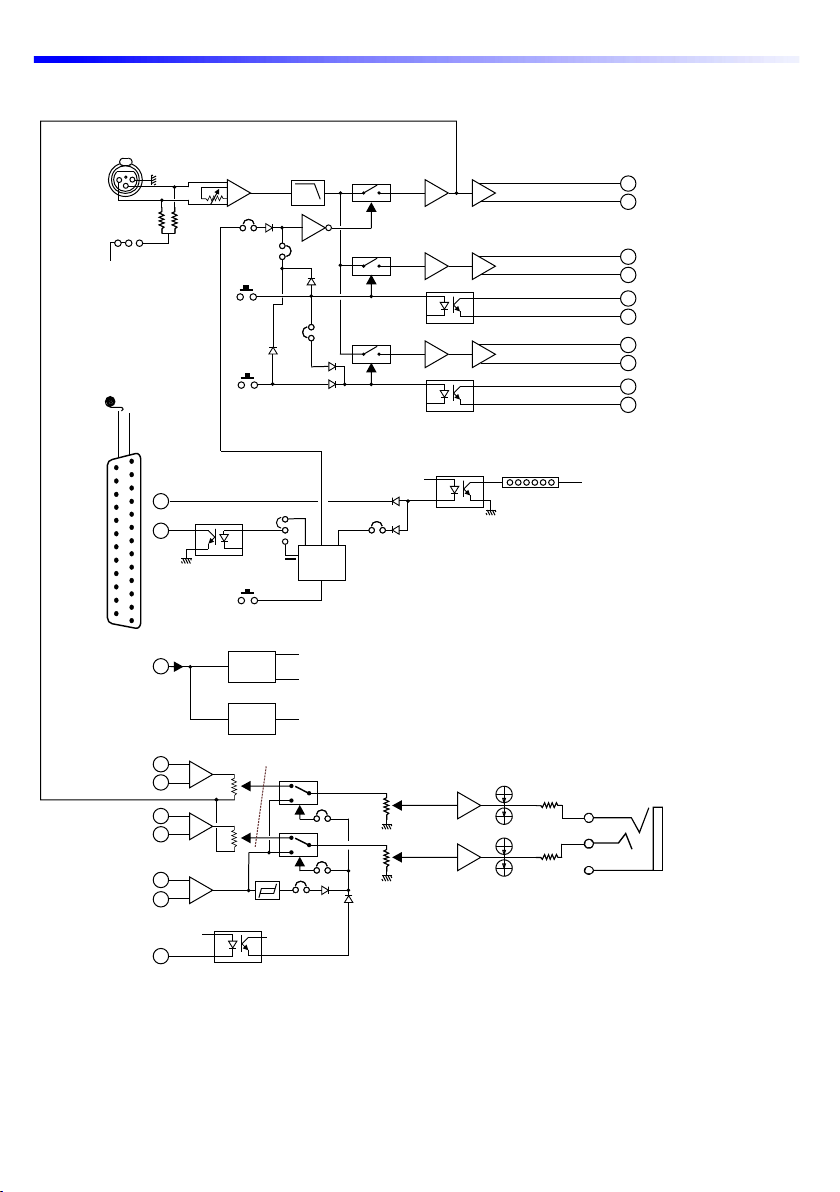

SYNOPTIQUE
PUSH
-
+
22KHz
-
-
-
-
-
-
+
+
+
14
3
17
4
18
19
1
15
5
6
21
8
11
12
22
9
23
24
25
7
MIC OUT
TALKBACK1 OUT
TALKBACK2 OUT
TALKBACK1 LOOP
TALKBACK2 LOOP
+
+
+
+
Talkback1
Talkback2
++
On / Off
IN ALIM 24 V
-
Set /
Reset
+
+
ON AIR
+12V
+48V
-12V
24V
IN L
IN R
TALKBACK
LOOP
TALKBACK IN
Sensitivity Sub
-
+
-
+
-
+
JP7
JP10
JP2
JP1
JP8 JP3
PHONES
L
R
JP5
JP6
JP4
INL
INR
MIC
MIC
Balance
Q
Q
FRANCAIS 6Rami - PRT 666
A
1
2
3
4
5
6
7
8
9
1 : Embase XLR d’entrée microphone symétrique avec alimentation fantôme. (ajustage de la
sensibilité par en face arrière)
2 : Led de peak de l’entrée micro.
3 : Bouton fugitif rétroéclairé “On / Off ”. Une bascule interne permet de mémoriser l’action, le
reset s’effectue en réappuyant dessus.
En fonction des cavaliers internes il permet :
0d’envoyer un GPO pour télécommander la voie de la console.
0d’allumer ou non la visualisation 7du ONAIR.
0de muter ou non l’envoi du micro vers la sortie micro au niveau ligne.
4 : Potentiomètre de réglage de la balance.
5 : Potentiomètre de réglage du volume casque.
6 : Embase de sortie casque stéréo.
7 : Plexiglass rétro-éclairé de visualisation du ONAIR. En fonction des cavaliers internes celui-ci
est commandé :
0soit en interne par 3.
0soit en externe par GPO de la console.
8 : Bouton d’ordre 2.
0permet d’envoyer la modulation micro au niveau ligne vers la sortie ordre2.
0une boucle GPO (optocoupleur) est associé à l’appui sur la touche (commande d’arrivée
ordre sur la console)
En fonction des cavaliers internes, l’action sur la touche mute ou non la sortie micro générale.
9 : Bouton d’ordre 1.
0permet d’envoyer la modulation micro au niveau ligne vers la sortie ordre1.
0une boucle GPO (optocoupleur) est associé à l’appui sur la touche (commande d’arrivée
ordre sur la console)
En fonction des cavaliers internes
0l’action sur la touche mute ou non la sortie micro générale.
0l’action sur l’ordre 1 déclenche la même séquence sur l’ordre 2.
FACE AVANT
Rami - PRT 666 7FRANCAIS
A: Potentiomètre multitour (20 tours) de la sensibilité Micro.
Ajuster juste en dessous de l’allumage de la led 2 sur les pointes de modulation micro.
B : Embase Sub-D 25 points mâle d’entrée / sortie.
C : Embase d’alimentation pour l’alim PCS 320.
Tension de 18 à 24 Volts.
L’entrée d’alimentation peut s’effectuer sur le connecteur B.
1
5
7
6
9
11
12
24
22
19
18
17
16
15
14
13
25
+
+
+
+
+
+
-
-
-
-
-
-
Départ micro niveau ligne
Départ ordre 1 niveau ligne
Départ ordre 2 niveau ligne
Entrée ordre
+ 18V à 24V
Masse Alim 0V
Boucle
ordre1
Boucle
ordre2
Représentation
interne
Représentation
interne
Représentation externe
de la commande
Représentation externe
de la commande
Entrée modulation
gauche
Entrée modulation
droite
Collecteur
ouvert
Boucle
sèche
Collecteur
ouvert
Boucle
sèche
GPI On AIR
GPI ordre
ou
ou
Fiche Sub-D 25 pts
femelle
Blindage
Blindage
Blindage
câble 1 paire blindé
Sortie collecteur
ouvert (émetteur
à la masse)
G P O c o m m a n d e
On/Off voie console
par la bascule interne

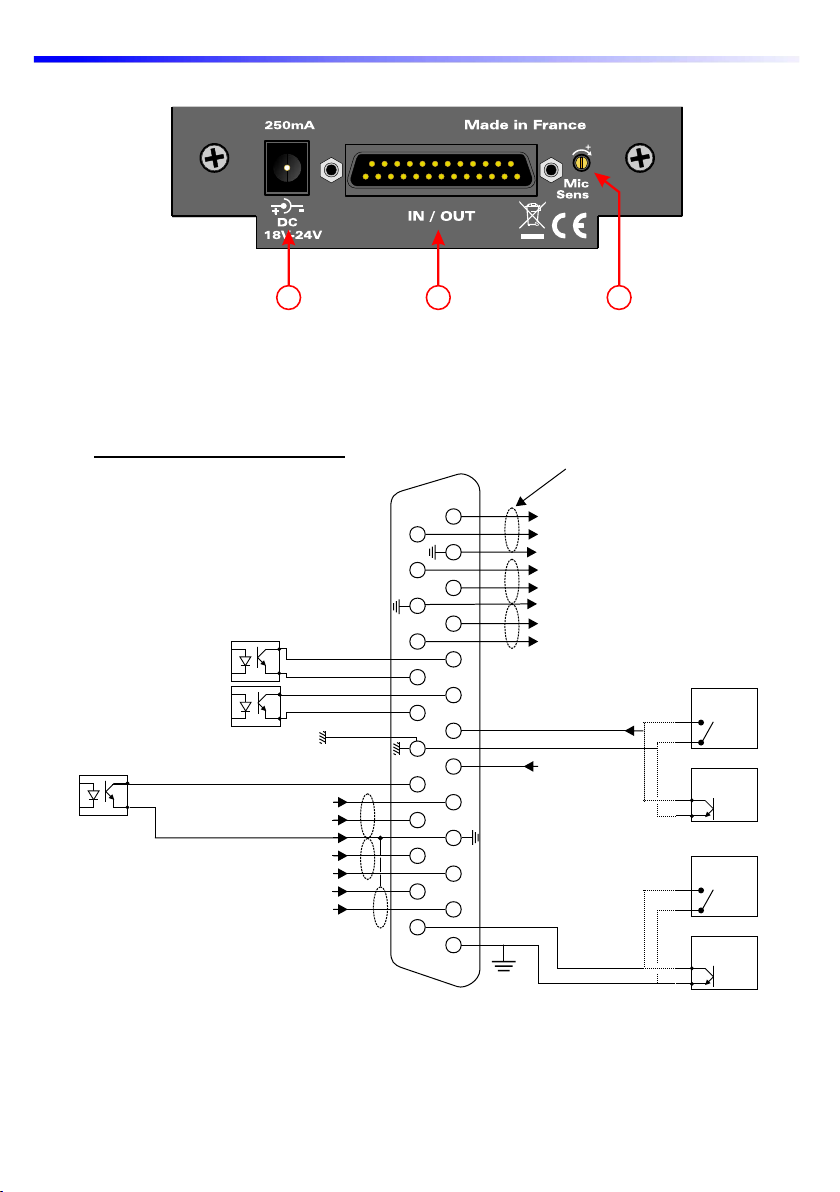

rCâblage de la Sub-D 25 points :
FACE ARRIERE
B AC
JP 2
JP 10
JP 3
JP 1 A : Action sur ordre 1 [ordre et boucle vers ordre 1 et ordre 2.
B:Action sur ordre 1 [ordre et boucle vers ordre 1 seulement.
A : Action sur ordre 1 ou ordre 2 [mute départ Ligne Micro Antenne
A : Alimentation fantôme ON
B:Action sur ordre 1 ou ordre 2 [aucune action sur départ Ligne Micro
Antenne.
B:Alimentation fantôme OFF
A : En PRT 666 Stand alone, il permet d’allumer le Rouge en interne.
B:Pas d’action sur le Rouge en interne (allumé par retour extérieur)
JP 7
JP 8
B:
de la bascule interne.
La sortie Ligne Micro Antenne est toujours passante quelque soit la position
A : La sortie Ligne Micro Antenne est commutée par la bascule On/Off interne.
B: La commande sur la pin 21 de la sub-D est active quand le micro est ON
(commande par exemple d’un on air)
A: La commande sur la pin 21 de la sub-D est active quand le micro est OFF
(commande pour un mute extérieur)

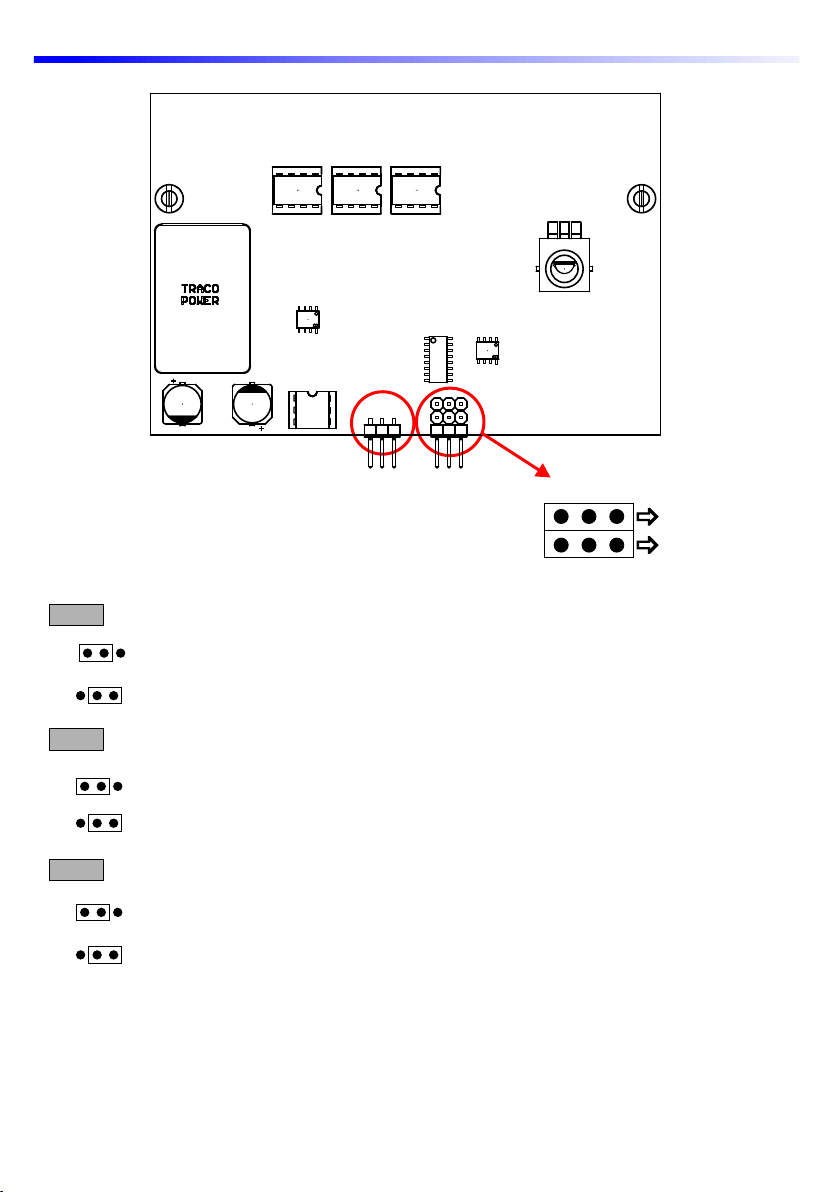

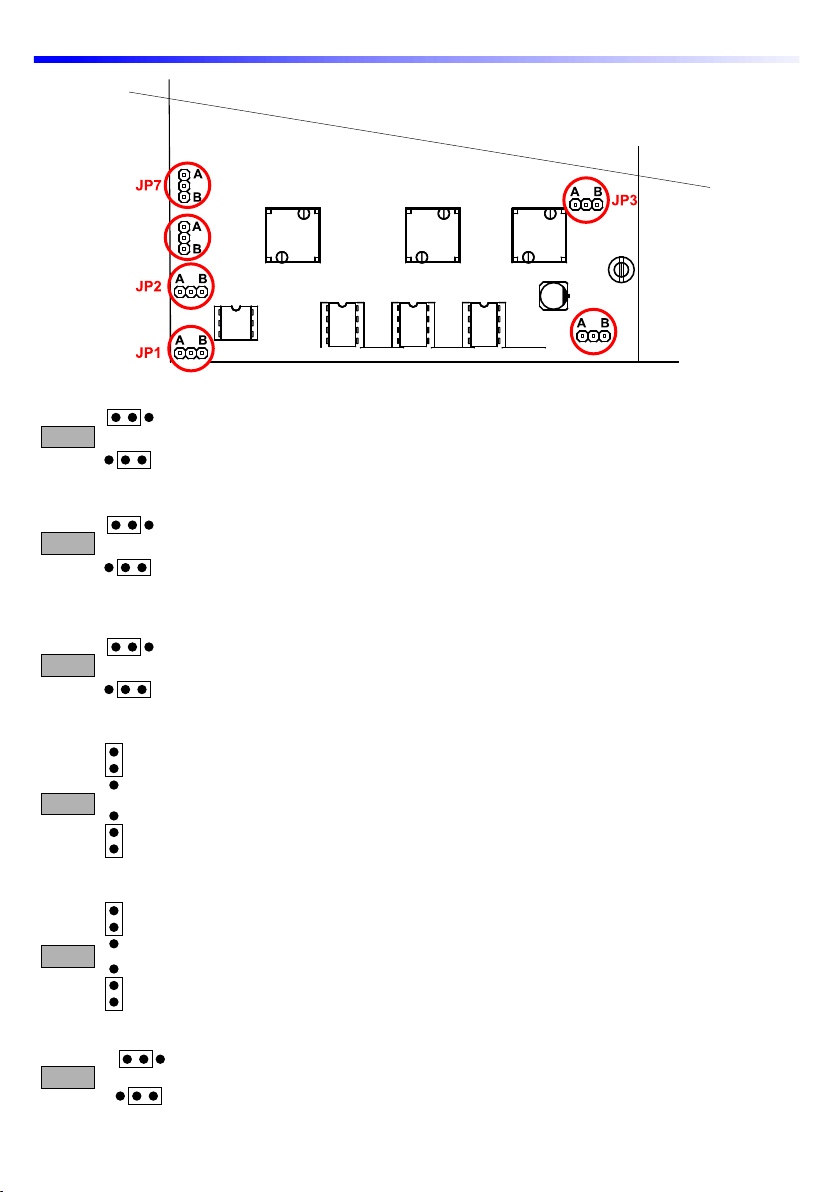

CAVALIERS
FRANCAIS 8Rami - PRT 666
JP8
JP10
A : Déclenchement ordre sur modulation (déclenchement boucle toujours en fonction)
B:Déclenchement ordre uniquement sur boucle.
A : Ordre vers oreille gauche
B:Pas d’ordre vers oreille gauche
A : Ordre vers oreille droite
B:Pas d’ordre vers oreille droite
JP 5
JP 6
JP 4
JP6
JP5
A B
Détail
Suite
Rami - PRT 666 9FRANCAIS
CAVALIERS
JP4
JP5
JP6
A
A
A
B
B
B
JP1
JP2
JP3
JP4
JP5
JP7
JP8
JP10
JP6
A AB B
Alimentation : DC 18 - 24 Volts
250 mA
Dimensions :120 x 135 x 50 mm
Poids :0,8 kg
FRANCAIS 10 Rami - PRT 666
N° de série du PRT 666 :
EXPLOITATION :
Configuration personnelle
Ce tableau vous permettra de reconfigurer rapidement vos prochains PRT 666.
Configuration d’origine
TABLEAU DE CONFIGURATION
CONFIGURATION
CARACTERISTIQUES

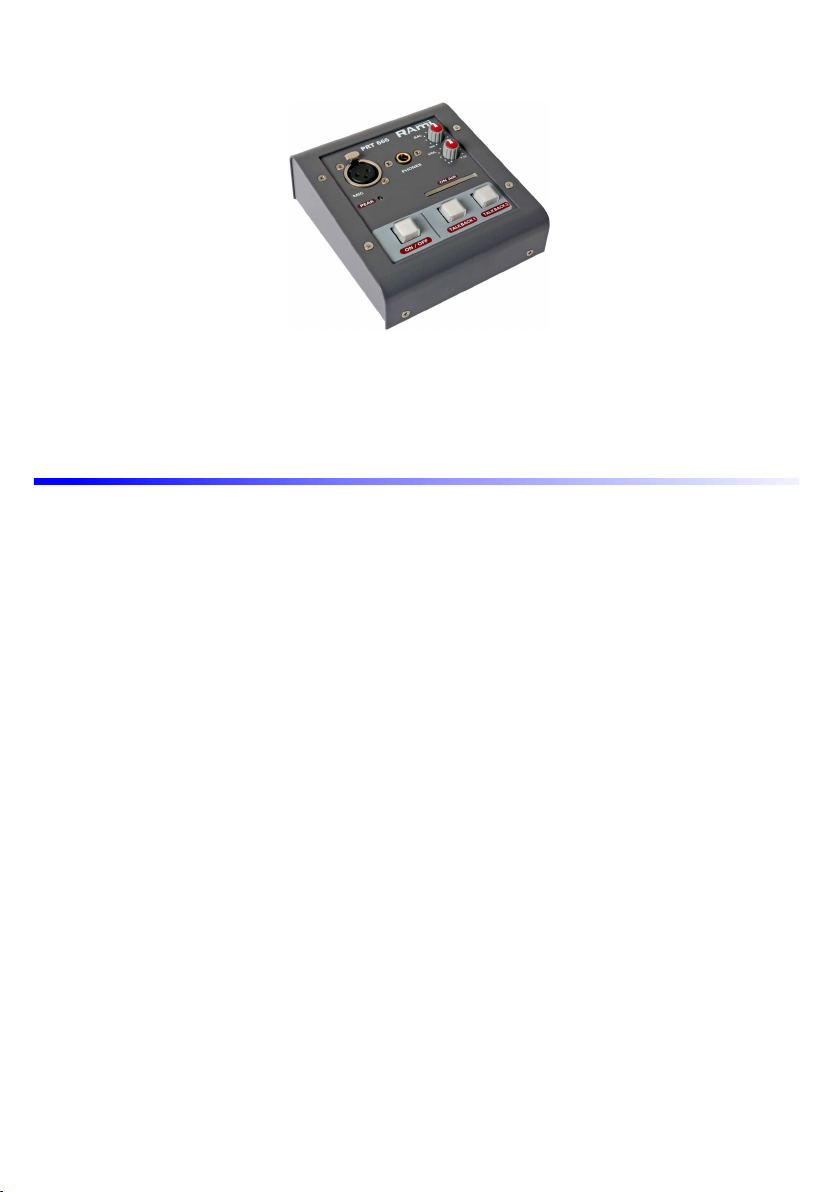

Rami - PRT 666 11 ENGLISH
SUMMARY
[ .........................................................................Configuration
[Informations...........................................................................
[ .......................................................................Block diagram
[ ............................................................................Description
[ ............................................................................Front panel
[ ............................................................................Rear panel.
[ .........................................................................Jumpers........
[ ........................................................................Specifications
[......................................................................................Uses
12
12
12
13
14
15
16
18
18
ENGLISH 12 Rami - PRT 666
[Commentator desk
[Remote transmission for external events.
[Translating desk
Warning !!!
[Always disconnect power supply before opening the equipment
[Avoid high temperature exposure.
[Never expose the equipment to rain, snow or moisture.
[Using PRT 666 headphone amplifier, listening to high level can result in permanent
damage to ears.
PRT 666 complies with :
EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, according to 73/23/EEC,
89/336/EEC et 93/68/EEC.
DESCRIPTION
USES
INFORMATIONS
PRT 666 is a multifunction desk, answering to mobile or fixed various needs. It features :
[One ultra low noise microphone preamplifier with input level control and a line level balanced
output. Option : 48V phantom supply.
[One ON / OFF switch enabling / disabling the line output, and a validating loop using an opto
coupler.
[Two switches 1 and 2 with both balanced outputs, and a validating loop using opto couplers.
[One ONAIR signal internally or externally driven.
[One external program stereo input to feed the internal headphone amplifier.
[One order circuit with automatic main program fade, controled by internal talk back signal or
an external loop or both.
[Order can be despatch to both earpieces, either left or right.
Thanks to a single DB25 connector, insertion is fast and easy.
[Used with a codec, PRT666 builds a stand alone remote working desk for journalists.
Rami - PRT 666 13 ENGLISH
BLOCK DIAGRAM
PUSH
-
+
22KHz
-
-
-
-
-
-
+
+
+
14
3
17
4
18
19
1
15
5
6
21
8
11
12
22
9
23
24
25
7
MIC OUT
TALKBACK1 OUT
TALKBACK2 OUT
TALKBACK1 LOOP
TALKBACK2 LOOP
+
+
+
+
Talkback1
Talkback2
++
On / Off
IN ALIM 24 V
-
Set /
Reset
+
+
ON AIR
+12V
+48V
-12V
24V
IN L
IN R
TALKBACK
LOOP
TALKBACK IN
Sensitivity Sub
-
+
-
+
-
+
JP7
JP10
JP2
JP1
JP8 JP3
PHONES
L
R
JP5
JP6
JP4
INL
INR
MIC
MIC
Balance
Q
Q
ENGLISH 14 Rami - PRT 666
A
1 :
2 :
3 :
0
0
0
Balance adjust
5 :
6 :
7 :
0
0.
8 : .
0
0
9 : .
0send .
0
0
0
Balanced microphone input on XLR with phantom power supply (sensitivity adjust from
on the rear panel)
Led peak indicator for microphone input.
Fugitive key « ON/OFF » with back light. Internal flip flop memorises the state. Reset by an
other push.
According to the internal jumpers it allows :
send a GPO, to control the remote console module.
to turn on (or not) the ONAIR indicator.
o
to mute (or not) the microphone to the line output.
4 :
Headphone output level control.
1/4" stereo headphone plug.
ONAIR perspex window with backlight.According to the internal jumpers it is controlled :
either internal by .
l
or external by the remote console
ORDER 2 key
send the microphone signal at line level to order 2 output.
an opto coupleur GPO loop is associated to the key (to send order to the remote console)
According to the internal jumpers, the key mute or not the microphone main output
ORDER 1 key
the microphone signal at line level to order 1 output
an opto coupleur GPO loop is associated to the key (to send order to the remote console)
According to the internal jumpers
the key mute or not the microphone main output.
pressing Order 1 key activates the same action on ORDER 2.
FRONT PANEL
1
2
3
4
5
6
7
8
9
Rami - PRT 666 15 ENGLISH
A: 20 t
B : S .
urns pot for microphone input sensitivity.Adjust just before the led 2 blinks on signal peaks
ub-D 25 male input output
1
5
7
6
9
11
12
24
22
19
18
17
16
15
14
13
25
+
+
+
+
+
+
-
-
-
-
-
-
Output order 1 line level
Output order 2 line level
Order input
+ 18V to 24V
power supply
input
Power supply
ground 0V
order 1
Loop
order 2
Loop
Internal
diagram
Internal diagram
Internal
diagram
Internal diagram
Left Signal input
Right Signal input
Open
Collector
Open
Collector
Dry
Loop
Dry
Loop
GPI On AIR
order GPI
or
or
female Sub-D 25 pts
Shield
Shield
Shield
Wire 1 shielded pair
Open collector
output
(earthed emitter)
GPO On/Off remote
mixing console control
by internal flip flop
rSub-D 25 wiring :
C : : Plug for PCS 320 Power supply.
Works from 18 to 48V.
The unit can also be supplied using connector B.
Output microphone line level
REAR PANEL
B AC
ENGLISH 16 Rami - PRT 666
A :
B:
Using Order 1 [order and loop to order 1 and order 2.
Using Order 1 [order and loop to order 1only.
A :
B:
Using Order 1 or Order 2 [mute microphone signal on line output.
Using Order 1 or Order 2 [no effect on line output.
A :
B:
When PRT 666 is “Stand alone”, allows to turn on the internal ON AIR indicator.
No action on internal ON AIR indicator (controlled by external loop).
JP 2
JP 3
JP 1
B:The Microphone Line output is always active whatever the ON/OFF position.
JP 7
A : Microphone Line output is controlled by the ON/OFF internal flip.
JUMPERS
JP8
JP10
JP 10 A : Phantom power supply : ON
B:Phantom power supply : OFF
JP 8
B: Order on the pin 21 of sub-D is active if the microphone is ON
(example : on air order)
A: Order on the pin 21 of sub-D is active if the microphone is OFF
(External mute order )
Rami - PRT 666 17 ENGLISH
A :
B:.
Activates Order when signal is true (loop activation is always in use).
Order only activated by loop.
A :
B:
Order to left earpiece.
No order to left earpiece.
A :
B:
Order to right earpiece.
No order to right earpiece.
JP 5
JP 6
JP 4
JP4
JP5
JP6
JP6
JP5
A
A
A
A
B
B
B
B
Next
JUMPERS
18 Rami - PRT 666
Power supply : DC 18 V - 24 V
250 mA
Dimensions :120 x 135 x 50 mm
Weight :0,8 kg
ENGLISH
EXPLOITATION :
SETTING PANEL
This panel helps you to quickly set your future PRT 666.
Serial number PRT 666
CONFIGURATION
SPECIFICATIONS
JP1
JP2
JP3
JP4
JP5
JP7
JP8
JP10
JP6
A AB B
your setting
Default setting
1111104
Rami se réserve le droit de modifier les spécifications du produit sans préavis / All specification in this document can be modifed by RAMI without prior notice
Tél. : 33 (0)1 64 66 20 20- Fax : 33 (0)1 64 66 20 30
7 Rue Raoul Follereau
77600 BUSSY SAINT GEORGES - FRANCE
www.ramiaudio.com
Table of contents
Languages:
