RCF FORUM FPS9600 User manual

the rules of sound
FPS9600
RCF FORUM
User manual
Manuale d’uso

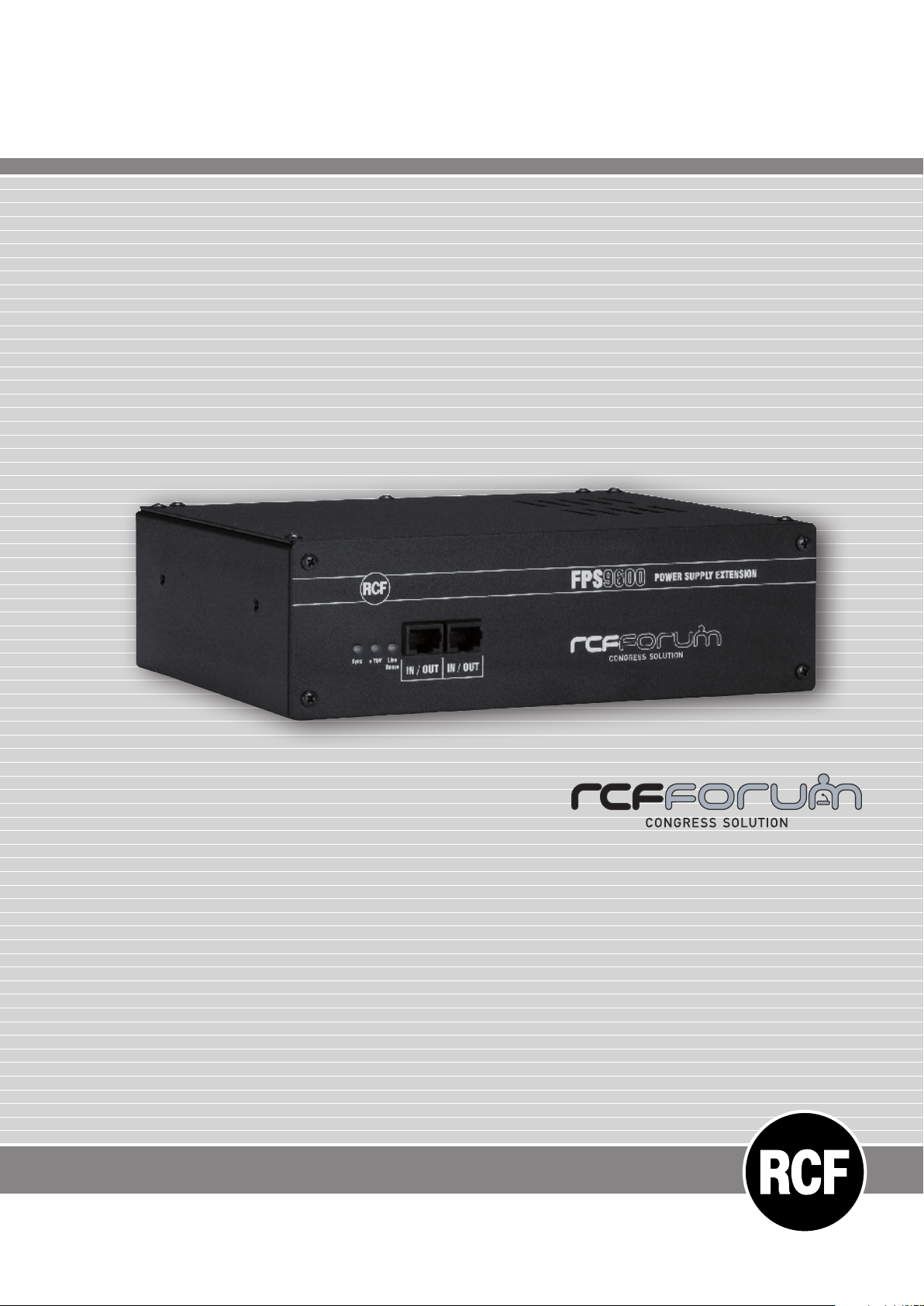

ADDITIONAL POWER SUPPLY UNIT
ALIMENTATORE SUPPLEMENTARE PER SISTEMA FORUM 9000

2
ITALIANO
Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in
questo manuale, il quale è da conservare per riferimenti futuri. Il presente manuale costituisce parte
integrante del prodotto e deve accompagnare quest’ultimo anche nei passaggi di proprietà, per
permettere al nuovo proprietario di conoscere le modalità d’installazione e d’utilizzo e le avvertenze
per la sicurezza.
L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.
ATTENZIONE: per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo prodotto
alla pioggia o all’umidità (salvo il caso in cui sia stato espressamente progettato e costruito per l’uso
all’aperto).
AVVERTENZE PER LA SICUREZZA
1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con
particolare attenzione, in quanto contengono importanti informazioni.
2.1 ALIMENTAZIONE DIRETTA DA RETE
a. La tensione di alimentazione dell’apparecchio ha un valore sufficientemente alto da costituire
un rischio di folgorazione per le persone: non procedere mai all’installazione o connessione
dell’apparecchio con l’alimentazione inserita.
b. Prima di alimentare questo prodotto, assicurarsi che tutte le connessioni siano corrette e che la
tensione della vostra rete di alimentazione corrisponda quella di targa dell’apparecchio,
in caso contrario rivolgetevi ad un rivenditore RCF.
c. Le parti metalliche dell’apparecchio sono collegate a terra tramite il cavo di alimentazione.
Nel caso la presa di corrente utilizzata per l’alimentazione non fornisca il collegamento
con la terra, contattare un elettricista qualicato, che provvederà a connettere a terra
l’apparecchio tramite l’apposito morsetto.
d. Accertarsi che il cavo di alimentazione dell’apparecchio non possa essere calpestato o
schiacciato da oggetti, al fine di salvaguardarne la perfetta integrità.
e. Per evitare il rischio di shock elettrici, non aprire mai l’apparecchio: all’interno non vi sono
parti che possono essere utilizzate dall’utente.
2.2 ALIMENTAZIONE TRAMITE ALIMENTATORE ESTERNO
a. Alimentare il prodotto utilizzando solo l’alimentatore dedicato; verificare che la tensione della
vostra rete corrisponda quella di targa dell’alimentatore e che il valore ed il tipo (continua o
alternata) di tensione d’uscita dello stesso corrisponda a quella d’ingresso del prodotto,
in caso contrario rivolgersi ad un rivenditore RCF; verificare inoltre che l’alimentatore non sia
stato danneggiato da eventuali urti o sovraccarichi.
b. La tensione di rete, alla quale è connesso l’alimentatore, ha un valore sufficientemente alto da
costituire un rischio di folgorazione per le persone: prestare attenzione durante la connessione
alla rete (es. non effettuarla con le mani bagnate) e non aprire mai l’alimentatore.
c. Accertarsi che il cavo dell’alimentatore non sia o possa essere schiacciato da altri oggetti
(prestando particolare attenzione alla parte del cavo vicino alla spina ed al punto dove questo
esce dall’alimentatore).
3. Impedire che oggetti o liquidi entrino all’interno del prodotto, perché potrebbero causare un corto circuito.
4. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle espressamente
descritte sul manuale istruzioni.
Contattare centri di assistenza autorizzati o personale altamente qualificato quando:
• l’apparecchiononfunziona(ofunzionainmodoanomalo);
• ilcavodialimentazionehasubitogravidanni;
• oggettioliquidisonoentratinell’apparecchio;
• l’apparecchiohasubitofortiurti.
5. Qualora questo prodotto non sia utilizzato per lunghi periodi, togliere la tensione dal cavo di
alimentazione (o scollegare l’alimentatore esterno).
6. Nel caso che dal prodotto provengano odori anomali o fumo, spegnerlo immediatamente e
togliere la tensione dal cavo di alimentazione (o scollegare l’alimentatore esterno).
IMPORTANTE

3
ITALIANO
7. Non collegare a questo prodotto altri apparecchi e accessori non previsti.
Quando è prevista l’installazione sospesa, utilizzare solamente gli appositi punti di ancoraggio e
non cercare di appendere questo prodotto tramite elementi non idonei o previsti allo scopo.
Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc., al quale è ancorato il prodotto)
e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono
garantire la sicurezza dell’impianto / installazione nel tempo, anche considerando, ad esempio,
vibrazioni meccaniche normalmente generate da un trasduttore.
Per evitare il pericolo di cadute, non sovrapporre fra loro più unità di questo prodotto, quando
questa possibilità non è espressamente contemplata dal manuale istruzioni.
8. La RCF S.p.A. raccomanda vivamente che l’installazione di questo prodotto sia eseguita
solamente da installatori professionali qualicati (oppure da ditte specializzate) in grado di
farla correttamente e certicarla in accordo con le normative vigenti.
Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di
impianti elettrici.
9. Sostegni e Carrelli
Se previsto, il prodotto va utilizzato solo su carrelli o sostegni consigliati dal produttore. L’insieme
apparecchio-sostegno / carrello va mosso con estrema cura. Arresti improvvisi, spinte eccessive e
superfici irregolari o inclinate possono provocare il ribaltamento dell’assieme.
10. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema
audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di
copertura, la risposta in frequenza, ecc.).
11. Perdita dell’udito
L’esposizione ad elevati livelli sonori può provocare la perdita permanente dell’udito. Il livello di
pressione acustica pericolosa per l’udito varia sensibilmente da persona a persona e dipende dalla
durata dell’esposizione. Per evitare un’esposizione potenzialmente pericolosa ad elevati livelli di
pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate
protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è
necessario indossare dei tappi per orecchie o delle cuffie protettive.
Consultare i dati tecnici contenuti nel manuale istruzioni per conoscere la massima pressione sonora
che i diffusori acustici collegati sono in grado di produrre.
NOTE IMPORTANTI
Per evitare fenomeni di rumorosità indotta sui cavi che trasportano segnali dai microfoni o di
linea (per esempio 0dB), evitare di posarli nelle vicinanze di:
•apparecchiaturecheproduconocampielettromagneticidiforteintensità
(per esempio trasformatori di grande di potenza);
•cavidirete;
•lineechealimentanoaltoparlanti.
PRECAUZIONI D’USO
•Nonostruirelegrigliediventilazionedell’unità.Collocareilprodottolontanodafontidicalore
e garantire la circolazione dell’aria in corrispondenza delle griglie di aerazione.
•Nonsovraccaricarequestoprodottoperlunghiperiodi.
•Nonforzaremaigliorganidicomando(tasti,manopoleecc.).
•Nonusaresolventi,alcool,benzinaoaltresostanzevolatiliperlapulituradellepartiesternedell’unità.
•Nonavvicinareammeliberealdispositivo
•Ilfondodell’unitàcentraledeveesseresempresollevatodalpianod’appoggiodiun’altezzaminima
pari a quella dei piedini di gomma in dotazione, allo scopo di garantire la corretta convezione
dell’aria. Sul piano superiore del contenitore deve essere garantito uno spazio di areazione
minimo di 5 cm.

4
ITALIANO
COLLEGAMENTO
Il collegamento dell’FPS 9600 avviene tramite cavi cat 5e o 6 terminati con connettori RJ 45.
L’alimentatore è alimentato da rete AC 115/230 (auto-range).
Deve essere inserito tra le console microfoniche FMS 9411-S. (OUT FMS 9411-S in uno dei due
IN/OUT FPS 9600, IN/OUT FPS 9600 in IN FMS 9411-S)
RCF S.p.A. Vi ringrazia per l’acquisto di questo prodotto, realizzato in modo da
garantirne l’affidabilità e prestazioni elevate.
GENERALITÀ

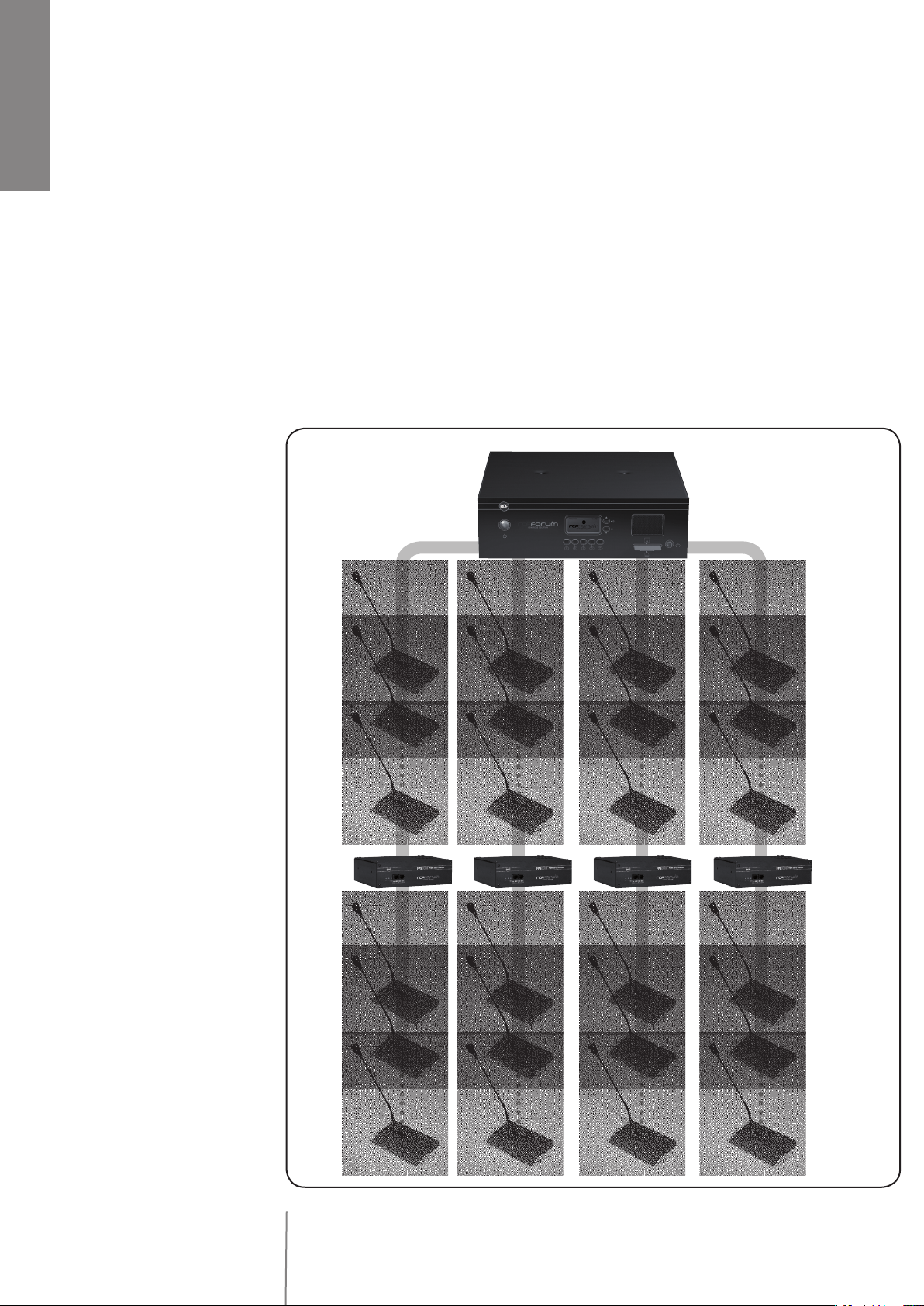

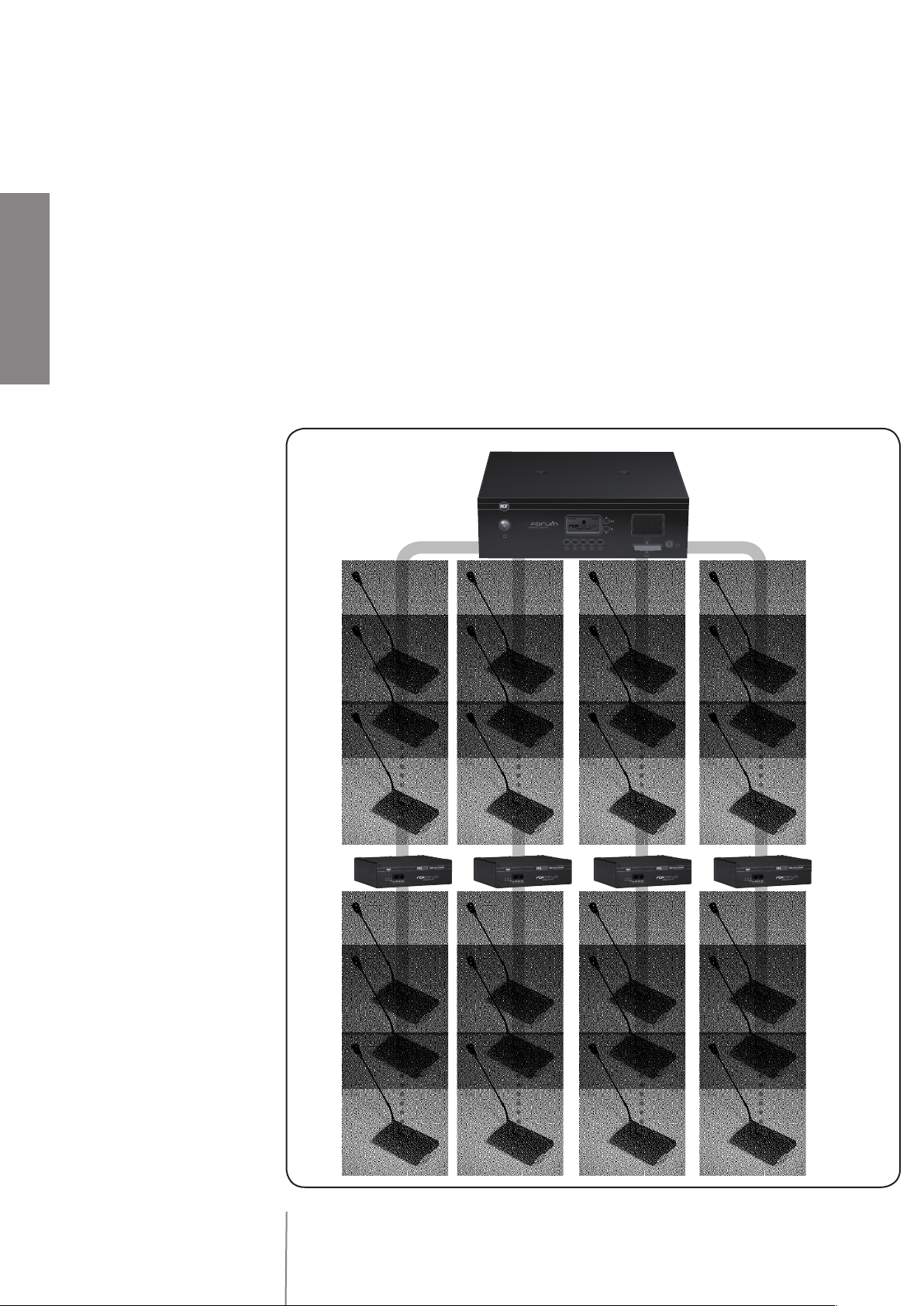

L’alimentatore supplementare per sistema Forum 9000 è un accessorio del sistema Forum 9000.
Utilizzando l’alimentatore si possono collegare fino a 60 console microfoniche FMS 9411-S per
ognuna delle 4 uscite della master unit FMU 9100.
L’FPS 9600 deve essere utilizzato su ogni linea con più di 30 basi microfoniche o su linee con
lunghezza di cavo superiore ai 130 mt.
FMS 9411-S
FMU 9100
FPS 9600
FMS 9411-S
1
30
31
60

5
ITALIANO
DESCRIZIONE DEI LED
PANNELLO FRONTALE
3 indicatori LED riportano lo status dell’alimentatore (Sync, + 70V, Line Sense)
Tutti e tre spenti = alimentatore spento•
Line Sense acceso, Sync e + 70V spenti = alimentatore alimentato ma non in funzione•
Sync e Line sense accesi = alimentatore in funzione•
In fase di avvio dell’unità centrale FMU 9100, mentre si effettua la registrazione delle basi collegate,
tutti e tre i led risultano accesi.
FMS 9411-S
FPS 9600
FMS 9411-S

6
ENGLISH
Before connecting and using this product, please read this instruction manual carefully and keep
it on hand for future reference. The manual is to be considered an integral part of this product and
must accompany it when it changes ownership as a reference for correct installation and use as well
as for the safety precautions.
RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this
product.
WARNING: to prevent the risk of fire or electric shock, never expose this product to rain or humidity
(except in case it has been expressly designed and made for outdoor use).
SAFETY PRECAUTIONS
1. All the precautions, in particular the safety ones, must be read with special attention, as they
provide important information.
2.1 POWER SUPPLY FROM MAINS (direct connection)
a. The mains voltage is sufficiently high to involve a risk of electrocution; therefore, never
install or connect this product with the power supply switched on.
b. Before powering up, make sure that all the connections have been made correctly and the
voltage of your mains corresponds to the voltage shown on the rating plate on the unit,
if not, please contact your RCF dealer.
c. The metallic parts of the unit are earthed by means of the power cable. In the event that the
current outlet used for power does not provide the earth connection, contact a qualied
electrician to earth this product by using the dedicated terminal.
d. Protect the power cable from damage; make sure it is positioned in a way that it cannot be
stepped on or crushed by objects.
e. To prevent the risk of electric shock, never open the product: there are no parts inside that
the user needs to access.
2.2 POWER SUPPLY BY MEANS OF AN EXTERNAL ADAPTER
a. Use the dedicated adapter only; verify the mains voltage corresponds to the voltage
shown on the adapter rating plate and the adapter output voltage value and type
(direct / alternating) corresponds to the product input voltage, if not, please contact your
RCF dealer; verify also that the adapter hasn’t been damaged due to possible clashes /
hits or overloads.
b. The mains voltage, which the adapter is connected to, is sufficiently high to involve a risk
of electrocution: pay attention during the connection (i.e. never do it with wet hands) and
never open the adapter.
c. Make sure that the adapter cable is not (or cannot be) stepped on or crushed by other
objects (pay particular attention to the cable part near the plug and the point where it leads
out from the adapter).
3. Make sure that no objects or liquids can get into this product, as this may cause a short circuit.
4. Never attempt to carry out any operations, modifications or repairs that are not expressly described
in this manual.
Contact your authorized service centre or qualified personnel should any of the following occur:
• theproductdoesnotfunction(orfunctionsinananomalousway);
• thepowersupplycablehasbeendamaged;
• objectsorliquidshavegotintotheunit;
• theproducthasbeensubjecttoaheavyimpact.
5. If this product is not used for a long period, switch it off and disconnect the power cable.
6. If this product begins emitting any strange odours or smoke, switch it off immediately and
disconnect the power supply cable.
IMPORTANT NOTES

7
ENGLISH
7. Do not connect this product to any equipment or accessories not foreseen.
For suspended installation, only use the dedicated anchoring points and do not try to hang this
product by using elements that are unsuitable or not specific for this purpose.
Also check the suitability of the support surface to which the product is anchored (wall, ceiling,
structure, etc.), and the components used for attachment (screw anchors, screws, brackets not
supplied by RCF etc.), which must guarantee the security of the system / installation over time, also
considering, for example, the mechanical vibrations normally generated by transducers.
To prevent the risk of falling equipment, do not stack multiple units of this product unless this
possibility is specified in the instruction manual.
8. RCF S.p.A. strongly recommends this product is only installed by professional qualied
installers (or specialised rms) who can ensure correct installation and certify it according to
the regulations in force.
The entire audio system must comply with the current standards and regulations regarding
electrical systems.
9. Supports and trolleys
The equipment should be only used on trolleys or supports, where necessary, that are recommended
by the manufacturer. The equipment / support / trolley assembly must be moved with extreme caution.
Sudden stops, excessive pushing force and uneven floors may cause the assembly to overturn.
10. There are numerous mechanical and electrical factors to be considered when installing a
professional audio system (in addition to those which are strictly acoustic, such as sound pressure,
angles of coverage, frequency response, etc.).
11. Hearing loss
Exposure to high sound levels can cause permanent hearing loss. The acoustic pressure level that
leads to hearing loss is different from person to person and depends on the duration of exposure.
To prevent potentially dangerous exposure to high levels of acoustic pressure, anyone who is
exposed to these levels should use adequate protection devices. When a transducer capable of
producing high sound levels is being used, it is therefore necessary to wear ear plugs or protective
earphones.
See the technical specifications in the instruction manual for the maximum sound pressure the
loudspeaker is capable of producing.
IMPORTANT NOTES
To prevent the occurrence of noise on the cables that carry microphone signals or line signals
(for example, 0 dB), avoid running them in the vicinity of:
•equipmentthatproduceshigh-intensityelectromagneticelds(forexample,highpower
transformers);
•mainscables;
•linesthatsupplyloudspeakers.
OPERATING PRECAUTIONS
Do not obstruct the ventilation grilles of the unit. Situate this product far from any heat sources and•
always ensure adequate air circulation around the ventilation grilles.
Do not overload this product for extended periods of time.•
Never force the control elements (keys, knobs, etc. ).•
Do not use solvents, alcohol, benzene or other volatile substances for cleaning the external•
parts of this product.
Keep any flame far from the device•
The FMU 9100 must always stand around 1 cm. above the surface of the desk (or shelf), in•
order to allow correct heat dissipation. For this purpose 4 rubben feet are provided with the unit:
please remuve only when 19” rack mounted. Above the FMU 9100 5 cm. must be kept empty
to guarantee proper ventilation as well.

8
ENGLISH
RCF S.p.A. would like to thank you for purchasing this product, which has been
designed to guarantee reliability and high performance.
GENERAL INTRODUCTION
The additional power supplier for the Forum 9000 system is an accessory.
Using the additional power supplier allows to connect up to 60 FMS 9411-S microphone consoles
on each of the 4 FMU 9100 master unit outputs.
The FPS 9600 must be used on each line with more than 30 microphone consoles or on lines where
the cable is longer than 130 metres.
CONNECTIONS
The connection of the FPS 9600 is made trough cat 5e or 6 with RJ 45 connectors.
Power supplier is powered by AC Mains 115/230 W (auto-range) and must be inserted between
FMS 9411-S microphone consoles. (OUT FMS 9411-S connected to one of the two IN/OUT FPS
9600, IN/OUT FPS 9600 connected to the IN FMS 9411-S)
FMS 9411-S
FMU 9100
FPS 9600
FMS 9411-S
1
30
31
60

9
ENGLISH
CONTROLS DESCRIPTION:
FRONT PANEL
3 LED indicators report the power supply status (Sync, + 70V, Line Sense)
All three switched off = Power supplier switched off
Line Sense ON, Sync and + 70V OFF = Power supplier on but in stand by mode
Sync and Line sense ON = Power supplier ON
During the starting phase of the FMU 9100 Master Unit, while completing the registration of the
microphone consoles connected, all the three LED are on.
FMS 9411-S
FPS 9600
FMS 9411-S

the rules of sound
RCF SpA: Via Raffaello, 13 - 42010 Reggio Emilia >Italy
tel. [phone] - fax [phone] - e-mail: [e-mail]
Salvo eventuali errori ed omissioni.
RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso.
Except possible errors and omissions.
RCF S.p.A. reserves the right to make modifications without prior notice.
…
