RCF WMR 50 User manual

WMR 50
WMR 50T
WMR 60
WMR 60T
TWO WAY WALL MOUNT MONITOR SPEAKER
DIFFUSORE DUE VIE PER INSTALLAZIONE A MURO
OWNER’S MANUAL
MANUALE UTENTE

3
ENGLISH
1 SAFETY PRECAUTIONS AND GENERAL INFORMATION����������������������������������������������������������������������������������������������������������������� 4
2 DESCRIPTION ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������ 6
3 CONNECTIONS AND POWER SELECTION���������������������������������������������������������������������������������������������������������������������������������������� 7
3�1 SETTING THE POWER WHEN CONNECTED TO 100 / 70 V CONSTANT VOLTAGE LINES ......................................................................7
3�2 LOW IMPEDANCE CONNECTION (8 Ω).......................................................................................................................................8
3�3 CONNECTION.........................................................................................................................................................................8
4 NOTES ABOUT CONSTANT VOLTAGE SYSTEMS .....................................................................................................................9
4 INSTALLATION....................................................................................................................................................................10
ITALIANO
1 AVVERTENZE PER LA SICUREZZA E INFORMAZIONI GENERALI������������������������������������������������������������������������������������������������� 12
2 DESCRIZIONE ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 14
3 COLLEGAMENTO E SELEZIONE DELLA POTENZA������������������������������������������������������������������������������������������������������������������������� 15
3�1 SELEZIONE DELLA POTENZA CON LINEA A TENSIONE COSTANTE 100 / 70 V ................................................................................ 15
3�2 COLLEGAMENTO A BASSA IMPEDENZA (8 Ω) ........................................................................................................................... 16
3�3 COLLEGAMENTO DELLA LINEA (8 Ω) ....................................................................................................................................... 16
4 NOTE SUI SISTEMI A TENSIONE COSTANTE........................................................................................................................17
4 INSTALLAZIONE .................................................................................................................................................................18
SPECIFICATIONS / DATI TECNICI...................................................................................................................................................20
DIMENSIONS / DIMENSION8........................................................................................................................................................21
CONTENTS

4
EN
The symbols used in this document give notice of important operating instructions and
warnings which must be strictly followed�
CAUTION
Important operating instructions: explains
hazards that could damage a product,
including data loss
WARNING
Important advice concerning the use of
dangerous voltages and the potential risk of
electric shock, personal injury or death�
IMPORTANT NOTES Helpful and relevant information
about the topic
SUPPORTS, TROLLEYS
AND CARTS
Information about the use of supports,
trolleys and carts� Reminds to move with
extreme caution and never tilt�
WASTE DISPOSAL
This symbol indicates that this product
should not be disposed with your household
waste, according to the WEEE directive
(2012/19/EU) and your national law�
IMPORTANT NOTES
This manual contains important information about the correct and safe use of the device�
Before connecting and using this product, please read this instruction manual carefully and
keep it on hand for future reference� The manual is to be considered an integral part of
this product and must accompany it when it changes ownership as a reference for correct
installation and use as well as for the safety precautions� RCF S�p�A� will not assume any
responsibility for the incorrect installation and / or use of this product�
SAFETY PRECAUTIONS
1. All the precautions, in particular the safety ones, must be read with special attention, as
they provide important information�
2. Power supply from mains
a� The mains voltage is sufficiently high to involve a risk of electrocution; install and
connect this product before plugging it in�
b� Before powering up, make sure that all the connections have been made correctly and
the voltage of your mains corresponds to the voltage shown on the rating plate on the
unit, if not, please contact your RCF dealer�
c� The metallic parts of the unit are earthed through the power cable� An apparatus with
CLASS I construction shall be connected to a mains socket outlet with a protective
earthing connection�
d� Protect the power cable from damage; make sure it is positioned in a way that it cannot
be stepped on or crushed by objects�
e� To prevent the risk of electric shock, never open this product: there are no parts inside
that the user needs to access�
f� Be careful: in the case of a product supplied by manufacturer only with POWERCON
connectors and without a power cord, jointly to POWERCON connectors type NAC3FCA
(power-in) and NAC3FCB (power-out), the following power cords compliant to national
standard shall be used:
-EU: cord type H05VV-F 3G 3x2�5 mm2 - Standard IEC 60227-1
-JP: cord type VCTF 3x2 mm2; 15Amp/120V~ - Standard JIS C3306
-US: cord type SJT/SJTO 3x14 AWG; 15Amp/125V~ - Standard ANSI/UL 62
3. Make sure that no objects or liquids can get into this product, as this may cause a short
circuit� This apparatus shall not be exposed to dripping or splashing� No objects filled with
liquid, such as vases, shall be placed on this apparatus� No naked sources (such as lighted
candles) should be placed on this apparatus�
4. Never attempt to carry out any operations, modifications or repairs that are not expressly
described in this manual�
Contact your authorized service centre or qualified personnel should any of the following
occur:
- The product does not function (or functions in an anomalous way).
- The power cable has been damaged.
- Objects or liquids have got in the unit.
- The product has been subject to a heavy impact.
5. If this product is not used for a long period, disconnect the power cable�
6. If this product begins emitting any strange odours or smoke, switch it off immediately
and disconnect the power cable�
7. Do not connect this product to any equipment or accessories not foreseen�
For suspended installation, only use the dedicated anchoring points and do not try to hang
this product by using elements that are unsuitable or not specific for this purpose� Also
check the suitability of the support surface to which the product is anchored (wall, ceiling,
structure, etc�), and the components used for attachment (screw anchors, screws, brackets
not supplied by RCF etc�), which must guarantee the security of the system / installation
over time, also considering, for example, the mechanical vibrations normally generated by
transducers�
To prevent the risk of falling equipment, do not stack multiple units of this product unless
this possibility is specified in the user manual�
8. RCF S.p.A. strongly recommends this product is only installed by professional
qualified installers (or specialised firms) who can ensure correct installation
and certify it according to the regulations in force.
The entire audio system must comply with the current standards and
regulations regarding electrical systems.
9. Supports, trolleys and carts�
The equipment should be only used on supports, trolleys and carts, where
necessary, that are recommended by the manufacturer� The equipment /
support / trolley / cart assembly must be moved with extreme caution� Sudden
stops, excessive pushing force and uneven floors may cause the assembly to
overturn� Never tilt the assembly�
10. There are numerous mechanical and electrical factors to be considered when installing
a professional audio system (in addition to those which are strictly acoustic, such as sound
pressure, angles of coverage, frequency response, etc�)�
11. Hearing loss�
Exposure to high sound levels can cause permanent hearing loss�The acoustic pressure level
that leads to hearing loss is different from person to person and depends on the duration
of exposure� To prevent potentially dangerous exposure to high levels of acoustic pressure,
anyone who is exposed to these levels should use adequate protection devices� When a
transducer capable of producing high sound levels is being used, it is therefore necessary
to wear ear plugs or protective earphones� See the manual technical specifications to know
the maximum sound pressure level�
OPERATING PRECAUTIONS
-Place this product far from any heat sources and always ensure an adequate air
circulation around it�
-Do not overload this product for a long time�
-Never force the control elements (keys, knobs, etc�)�
-Do not use solvents, alcohol, benzene or other volatile substances for cleaning the
external parts of this product�
IMPORTANT NOTES
To prevent the occurrence of noise on line signal cables, use screened cables only and avoid
putting them close to:
- Equipment that produces high-intensity electromagnetic fields
- Power cables
- Loudspeaker lines
WARNING! CAUTION! To prevent the risk of fire or electric
shock, never expose this product to rain or humidity.
WARNING! To prevent electric shock hazard, do not connect to
mains power supply while grille is removed
WARNING! to reduce the risk of electric shock, do not disassemble
this product unless you are qualified. Refer servicing to qualified service
personnel.
1. SAFETY PRECAUTIONS AND GENERAL INFORMATION

5
EN
1. SAFETY PRECAUTIONS AND GENERAL INFORMATION
CORRECT DISPOSAL OF THIS PRODUCT
This product should be handed over to an authorized collection site for
recycling waste electrical and electronic equipment (EEE). Improper
handling of this type of waste could have a possible negative impact on
the environment and human health due to potentially hazardous
substances
that are generally associated with EEE. At the same time, your cooperation in
the correct disposal of thisproduct will contribute to the effective usage of
natural resources. For more information about where you can drop off your
waste equipment for recycling, please contact your local city office, waste
authority or your household waste disposal service.
CARE AND MAINTENANCE
To ensure a long-life service, this product should be used following these advices:
-If the product is intended to be set up outdoors, be sure it is under cover and protected
to rain and moisture�
-If the product needs to be used in a cold environment, slowly warm up the voice coils
by sending a low-level signal for about 15 minutes before sending high-power signals�
-Always use a dry cloth to clean the exterior surfaces of the speaker and always do it
when the power is turned off�
CAUTION: to avoid damaging the exterior finishes do not use
cleaning solvents or abrasives.
WARNING! CAUTION! For powered speakers, do cleaning
only when the power is turned off.

6
EN
WMR 50 and WMR 60 are multi-purpose two-way wall mount monitor speakers, suitable for a wide range of applications�
Thanks to their elegant and discreet design and refined finishes, these are suitable for all environmental and architectural conditions�
The four models differ in the size of their woofer, their power and the presence / absence of the transformer for connection to constant voltage
lines (70-100 V):
- WMR 50 5” woofer, 40 W
- WMR 50T 5” woofer, 40 W, with line transformer
- WMR 60 6�5” woofer, 80 W
- WMR 60T 6�5” woofer, 80 W, with line transformer
The high quality of their transducers guarantees faithful and precise musical reproduction throughout the audio spectrum and allows to reach truly
remarkable sound pressure levels for such compact products�
The connection is simple and safe thanks to the removable four-pole screw terminals�
The front grille can therefore be easily removed to access the power rotary switch of WMR 50T and WMR 60T models (their line transformer allows
selection among five power rates)�
MAIN FEATURES
- 5” woofer (WMR 50, WMR 50T) with 1” voice coil
- 6�5” woofer (WMR 60, WMR 60T) with 1�2” voice coil
- Neodymium 1” dome tweeter with 1” voice coil
- ABS body
- Internal transformer for connection to constant voltage lines (70-100 V), power selection is made with a rotary switch among 5 rates� The low
impedance connection (8 Ω) is possible too�
- EUROBLOCK removable 4-pole connector (audio input and parallel output 'link')
- Steel front grille
- Colour: black
2. DESCRIPTION

7
EN
WARNING! speaker connections should be only made by qualified and experienced personnel having the technical
know-how or sufficient specific instructions to ensure that connections are made correctly and prevent any electrical danger.
To prevent any risk of electric shock, do not connect speakers when the amplifier is switched on. Before turning the system
on, check all connections and make sure there are no accidental short circuits.
The entire sound system shall be designed and installed in compliance with the current local laws and regulations regarding
electrical systems.
Make sure all speakers are connected in phase to ensure a correct sound reproduction.
All models have an internal transformer for connection to 70-100 V constant voltage lines� Alternatively, they can also be connected as low
impedance (8 Ω) speakers�
3.1 SETTING THE POWER WHEN CONNECTED TO 100 / 70 V CONSTANT VOLTAGE LINES
(WMR 50T and WMR 60T only)

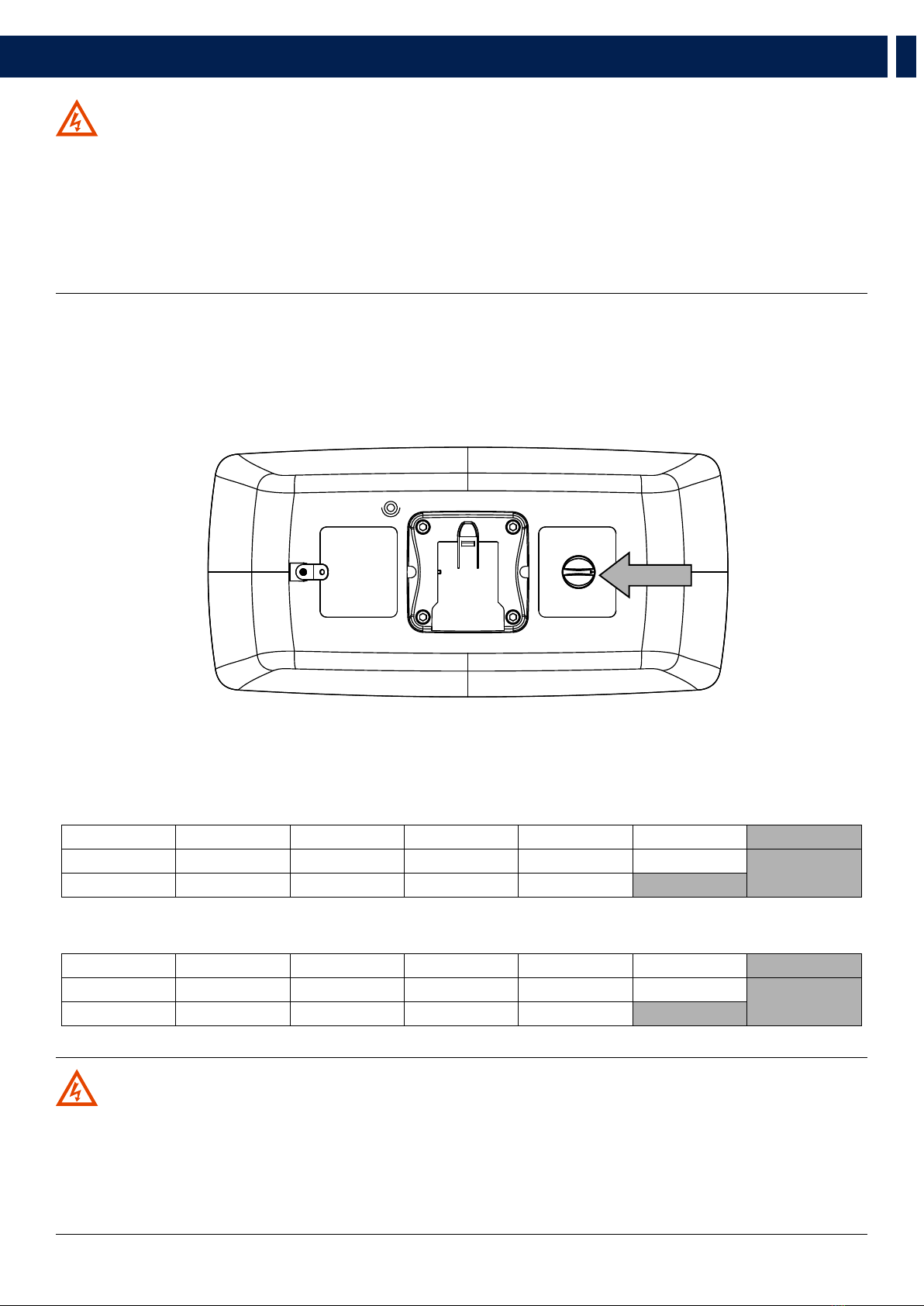

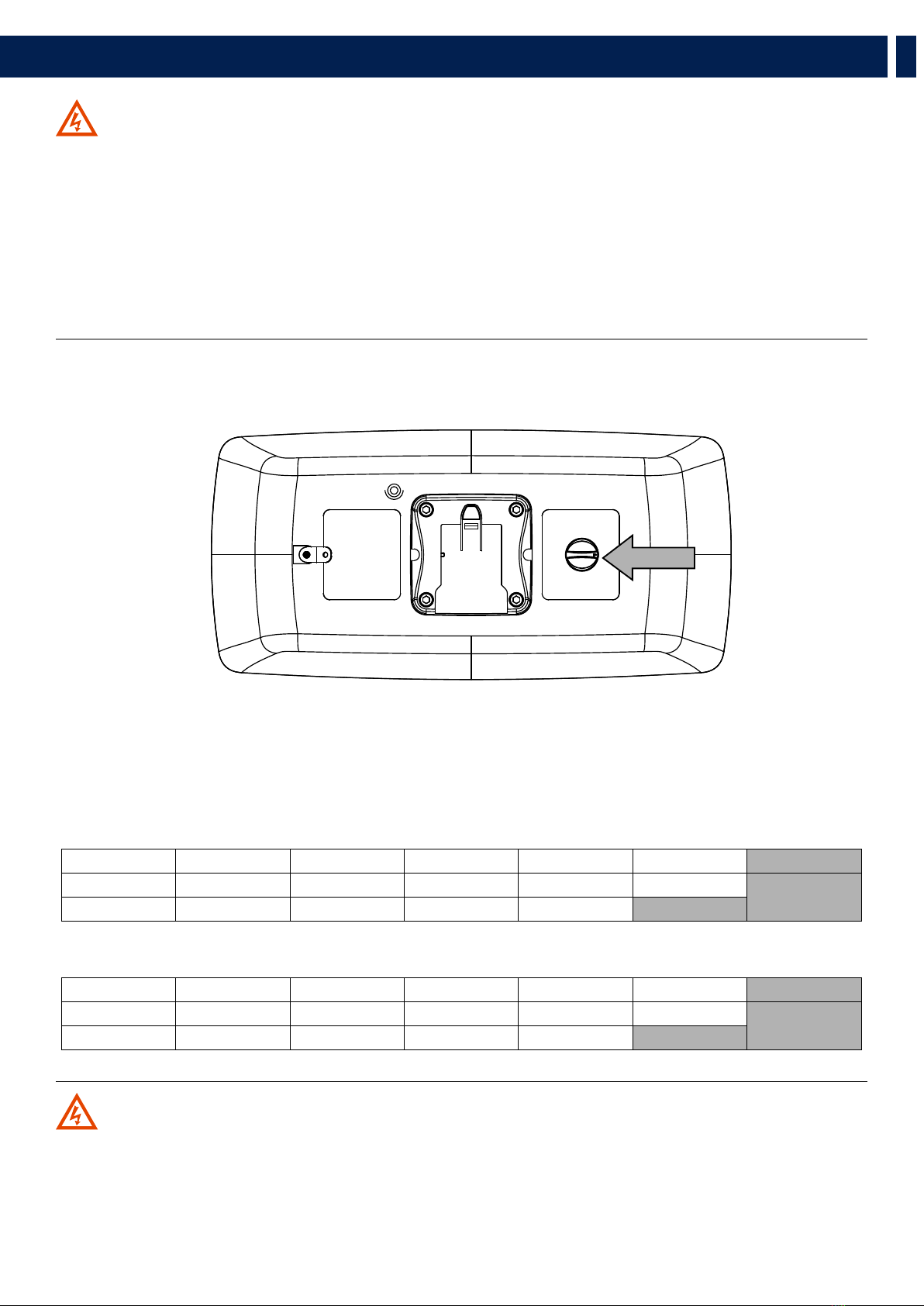

If speakers are connected to a constant voltage line, set the selector to one of the positions from 1 to 5 (70 V) or from 1 to 4 (100 V) to choose
the power rate (according to the line voltage)�
WMR 50T
POSITION 1 2 3 4 5 6
70 V 2,5 W 5 W 10 W 20 W 40 W 8 Ω
100 V 5 W 10 W 20 W 40 W N�C�
WMR 60T
POSITION 1 2 3 4 5 6
70 V 5 W 10 W 20 W 40 W 80 W 8 Ω
100 V 10 W 20 W 40 W 80 W N�C�
WARNING!
- DO NOT select the position 6 (8 Ω) (as this may damage the speaker and the amplifier)!
- DO NOT select the position 5 when linked to a 100 V line!
- The speaker input voltage (Vd) shall correspond to the amplifier output voltage (Va).
- The sum of nominal power values (Pd x n) of all speakers connected to the line shall not exceed the amplifier power (Pa).
3. CONNECTION AND POWER SELECTION

8
EN
3.2 LOW IMPEDANCE CONNECTION (8 Ω)
Set the selector to the position 6 (8 Ω).
-The total speaker impedance must not be lower than the amplifier output impedance�
-A speaker total impedance equal to the amplifier output one permits to get the maximum deliverable
power (but a higher impedance entails less power)�
-The total speaker power shall be adequate for the amplifier maximum deliverable power�
-Speaker lines shall be as short as possible (for long distances, it may be necessary to use cables with large
cross-section wires)�
-The impedance of a single speaker is 8 Ω� For example, the total impedance of the parallel of two speakers
is 4 Ω (impedance = 8 / speaker number)�
3.3 CONNECTION
The 'Euroblock' socket is located on the back of the wall mount bracket�
The two INPUT contacts (+ and –) allow the connection of the input cable, the two LINK contacts (+ and –) can be linked to an output cable for
the parallel connection of other speakers�
Applicable wire section: from 0�75 mm² to 2�5 mm²�
1) Connect the line positive wire to the speaker INPUT +�
2) Connect the line negative wire to the speaker INPUT –�
3) If necessary, connect in the same way the output cable (to link other speakers in parallel) to speaker LINK + and LINK –�
3. CONNECTION AND POWER SELECTION
LINK
INPUT

9
EN
-The loudspeaker input voltage (Vd) shall correspond to the amplifier output voltage (Va)�
-The sum of nominal power values (Pd x n) of all loudspeakers connected to the line shall not exceed the amplifier power (Pa)�
-Make sure all loudspeakers are connected in phase to ensure a correct sound reproduction�
-Always use cables having wires with an adequate cross-section, considering the cable length and the total loudspeaker power�
-oudspeaker lines must be kept separated from mains cable, microphone cables or others, in order to avoid inductive phenomena may cause
hum or noises�
-Use loudspeaker cables having twisted wires to reduce hum caused by inductive effects due to coupling with electromagnetic fields�
4. NOTES ABOUT CONSTANT VOLTAGE SYSTEMS
+
-
Amplifier
Pa > Pd x n
-Vd = Va +
Va
Pa - Amplifier power
Pd - Speaker power
n- Number of speakers
Vd - Speaker input voltage
Va - Amplifier output voltage
-Vd = Va + - Vd = Va +

10
EN
WARNING! Make sure all speakers are installed in a stable and secure way in order to avoid any conditions that may
be dangerous for persons or structures.
Ensure the wall has the necessary mechanical characteristics to support the speaker weight.
Before installing every speaker, carefully check all components to be used and make sure there is no damage, deformation,
corrosion and/or missing or damaged parts that could reduce the safety of the installation.
1� Electrically connect the 'Euroblock' socket (on the back of the wall-mount support bracket) as previously described in the ‘Connection and
power selection’ manual section�
2� Choose how to fix the wall-mount support bracket: either for vertical or horizontal orientation�
Fix the bracket to the wall through four M6 wall plugs�
3� Connect one end of the safety wire Ato the back of the speaker with the supplied screw�
4. INSTALLATION
HORIZONTAL ADJUSTMENTVERTICAL ADJUSTMENT
A

11
EN
4� Insert the speaker on the wall-mount support bracket and then tighten the safety screw�
5� Adjust the speaker to the desired angle before tightening the bracket screw as well�
6� Electrically connect the speaker to the wall-mount support bracket by inserting its cable connector from the top (as shown in the figures),
then lock it by tightening its safety screw�
4. INSTALLATION
LOCKING WITH
SAFETY SCREW
SAFETY SCREW
7� Connect the other end of the safety wire Bto the wall support by using the supplied spacer�
(The screws for fixing the wall support are not included)�
B

12
EN
1. AVVERTENZE PER LA SICUREZZA E INFORMAZIONI GENERALI
I simboli utilizzati in questo documento notificano importanti istruzioni operative e
avvertimenti che devono essere seguiti attentamente�
CAUTELA
Importante istruzione operativa: notifica un
pericolo che potrebbe danneggiare il prodotto,
compresa la perdita di dati
ATTENZIONE
Avvertimento importante riguardante l’uso
di voltaggi pericolosi e il potenziale rischio di
shock elettrico, lesioni personali o morte�
NOTE IMPORTANTI Informazioni utili e rilevanti sull’argomento
SUPPORTI,
TROLLEY E
CARRRELLI
Informazioni riguardanti l’utilizzo di supporti,
trolley e carrelli� Suggerisce di muovere con
estrema cautela e di non inclinare il carico�
SMALTIMENTO
Questo simbolo indica che il prodotto non
deve essere smaltito con i rifiuti ordinari, così
come indicato nella direttiva WEEE (2012/19/
EU) e nelle normative nazionali in vigore�
NOTE IMPORTANTI
Questo manuale contiene informazioni importanti sull’uso corretto e sicuro del dispositivo�
Prima di collegare e utilizzare questo prodotto, leggere attentamente questo manuale
di istruzioni e tenerlo a portata di mano per riferimenti futuri� Il manuale deve essere
considerato parte integrante di questo prodotto e deve accompagnarlo in caso di cambio
proprietà come riferimento per la corretta installazione e utilizzo nonché per le precauzioni
di sicurezza� RCF S�p�A� non si assume alcuna responsabilità per l’installazione e / o l’uso
errati di questo prodotto�
PRECAUZIONI DI SICUREZZA
1. Tutte le precauzioni, in particolare quelle di sicurezza, devono essere lette con particolare
attenzione, in quanto forniscono informazioni importanti�
2. Alimentazione principale da rete elettrica
a� La tensione di rete è sufficientemente elevata da comportare un rischio di folgorazione;
installare e collegare questo prodotto prima di collegarlo�
b� Prima di accendere, assicurarsi che tutti i collegamenti siano stati eseguiti correttamente
e che la tensione della rete corrisponda alla tensione indicata sulla targhetta dei dati
sull’unità, in caso contrario, contattare il rivenditore RCF�
c� Le parti metalliche dell’unità sono messe a terra attraverso il cavo di alimentazione� Un
apparecchio con costruzione di CLASSE I deve essere collegato a una presa di corrente
con un collegamento di terra di protezione�
d� Proteggere il cavo di alimentazione da danni; assicurarsi che sia posizionato in modo
tale da non poter essere calpestato o schiacciato da oggetti�
e� Per evitare il rischio di scosse elettriche, non aprire mai questo prodotto: non sono
previste parti interne alle quali l’utente debba accedere�
f� Fare attenzione: nel caso di un prodotto provvisto solo di connettori POWERCON e
senza cavo di alimentazione, congiuntamente ai connettori POWERCON tipo NAC3FCA
(alimentazione) e NAC3FCB (alimentazione), devono essere usati i seguenti cavi di
alimentazione conformi alla norma nazionale:
-EU: cavo di tipo H05VV-F 3G 3x2�5 mm2 - Standard IEC 60227-1
-JP: cavo di tipo VCTF 3x2 mm2; 15Amp/120V~ - Standard JIS C3306
-US: cavo di tipo SJT/SJTO 3x14 AWG; 15Amp/125V~ - Standard ANSI/UL 62
3. Assicurarsi che nessun oggetto o liquido penetri in questo prodotto poiché ciò potrebbe
causare un corto circuito� Questo apparecchio non deve essere esposto a gocciolamenti o
spruzzi� Nessun oggetto riempito di liquido, come vasi, deve essere posizionato su questo
apparecchio� Nessuna fiamma libera (come candele accese) deve essere posizionata su
questo apparecchio�
4. Non tentare mai di eseguire operazioni, modifiche o riparazioni non espressamente
descritte nel presente manuale�
Contattare il centro di assistenza autorizzato o personale qualificato qualora si verifichi una
delle seguenti condizioni:
- Il prodotto non funziona (o funziona in modo anomalo).
- Il cavo di alimentazione è stato danneggiato.
- Oggetti o liquidi sono entrati nell’unità.
- Il prodotto ha subìto un forte urto.
5. Se questo prodotto non viene utilizzato per un lungo periodo, scollegare il cavo di
alimentazione�
6. Se questo prodotto inizia a emettere strani odori o fumo, spegnerlo immediatamente e
scollegare il cavo di alimentazione�
7. Non collegare questo prodotto ad apparecchiature o accessori non previsti�
Per l’installazione sospesa, utilizzare solo i punti di ancoraggio dedicati e non tentare di
appendere questo prodotto utilizzando elementi non idonei o non specifici per questo
scopo� Verificare inoltre l’idoneità della superficie di supporto a cui è ancorato il prodotto
(parete, soffitto, struttura, ecc�) a dei componenti utilizzati per il fissaggio (tasselli, viti,
staffe non fornite da RCF ecc�) che devono garantire sicurezza del sistema / installazione
nel tempo, anche considerando, ad esempio, le vibrazioni meccaniche normalmente
generate dai trasduttori�
Per evitare il rischio di caduta dell’apparecchiatura, non impilare più unità di questo
prodotto a meno che questa possibilità non sia specificata nel manuale dell’utente�
8.RCF S.p.A. raccomanda vivamente che questo prodotto sia installato solo
da installatori professionisti qualificati (o aziende specializzate) che possono
garantire la corretta installazione e certificarlo secondo le normative vigenti.
L’intero sistema audio deve essere conforme agli standard e alle normative
vigenti in materia di sistemi elettrici.
9. Supporti, trolley e carrelli�
L’apparecchiatura deve essere utilizzata, ove necessario, solo su supporti,
trolley e carrelli consigliati dal produttore� L’apparecchiatura / supporto /
carrello deve essere spostata con estrema cautela�Arresti improvvisi, eccessiva
spinta e pavimenti irregolari possono causarne il ribaltamento� Non inclinare
mai�
10. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un
sistema audio professionale (oltre a quelli strettamente acustici, come la pressione del
suono, gli angoli di copertura, la risposta in frequenza, ecc�)�
11. Perdita dell’udito�
L’esposizione a livelli sonori elevati può causare la perdita permanente dell’udito� Il livello
di pressione acustica che porta alla perdita dell’udito è diverso da persona a persona
e dipende dalla durata dell’esposizione� Per prevenire un’esposizione potenzialmente
pericolosa a livelli elevati di pressione acustica, chiunque sia esposto a questi livelli
dovrebbe usare adeguati dispositivi di protezione� Quando viene utilizzato un trasduttore
in grado di produrre alti livelli sonori, è quindi necessario indossare tappi per le orecchie o
cuffie protettive� Vedere le specifiche tecniche del manuale per conoscere il livello massimo
di pressione sonora�
PRECAUZIONI OPERATIVE
-Posizionare questo prodotto lontano da qualsiasi fonte di calore e garantire sempre
un’adeguata circolazione dell’aria attorno ad esso�
-Non sovraccaricare questo prodotto per molto tempo�
-Non forzare mai gli elementi di controllo (tasti, manopole, ecc�)�
-Non utilizzare solventi, alcool, benzene o altre sostanze volatili per pulire le parti
esterne di questo prodotto�
NOTE IMPORTANTI
Per evitare il verificarsi di disturbi sui cavi di segnale in linea, utilizzare solo cavi schermati
ed evitare di avvicinarli a:
- Apparecchiature che producono campi elettromagnetici ad alta intensità
- Cavi di alimentazione
- Linee di altoparlanti
ATTENZIONE! CAUTELA! Per evitare il rischio di incendi o
scosse elettriche, non esporre mai questo prodotto a pioggia o umidità.
ATTENZIONE! Per evitare il rischio di scosse elettriche, non collegare
all’alimentazione di rete mentre la griglia è rimossa.
WARNING! Per ridurre il rischio di scosse elettriche, non smontare
questo prodotto se non si è qualificati. Per l’assistenza rivolgersi a personale
di assistenza qualificato

13
EN
1. AVVERTENZE PER LA SICUREZZA E INFORMAZIONI GENERALI
SMALTIMENTO CORRETTO DI QUESTO PRODOTTO
Questo prodotto deve essere consegnato a un sito di raccolta
autorizzato per il riciclaggio di apparecchiature elettriche ed
elettroniche (AEE). Una manipolazione impropria di questo tipo di rifiuti
potrebbe avere un possibile impatto negativo sull’ambiente e sulla
salute umana a causa di sostanze potenzialmente pericolose che sono
generalmente associati alle AEE. Allo stesso tempo, la vostra collaborazione
per il corretto smaltimento di questo prodotto contribuirà all’utilizzo efficace
delle risorse naturali. Per ulteriori informazioni su dove sia possibile scaricare
le attrezzature per il riciclaggio, si prega di contattare l’ufficio comunale
locale, l’autorità competente per i rifiuti o il servizio di smaltimento dei rifiuti
domestici .
CURA E MANUTENZIONE
Per garantire un servizio di lunga durata, questo prodotto deve essere utilizzato seguendo
questi consigli:
-Se il prodotto deve essere installato all’aperto, assicurarsi che sia coperto e protetto
da pioggia e umidità�
-Se il prodotto deve essere utilizzato in un ambiente freddo, riscaldare lentamente le
bobine vocali inviando un segnale di basso livello per circa 15 minuti prima di inviare
segnali ad alta potenza�
-Utilizzare sempre un panno asciutto per pulire le superfici esterne dell’altoparlante e
farlo sempre quando l’alimentazione è spenta
CAUTELA! Per evitare di danneggiare le finiture esterne non
utilizzare solventi per la pulizia o abrasivi.
ATTENZIONE! CAUTELA! Per gli altoparlanti alimentati,
eseguire la pulizia solo quando l’alimentazione è spenta.

14
IT
WMR 50 e WMR 60 sono diffusori acustici a due vie per l'installazione a parete, adatti per una vasta gamma di applicazioni�
Grazie al loro design elegante e discreto ed alle rifiniture curate, sono indicati in tutte le condizioni ambientali ed architettoniche�
I quattro modelli differiscono per le dimensioni del woofer, la potenza e la presenza o meno del trasformatore per il collegamento a linee a
tensione costante (70-100 V):
- WMR 50 woofer 5’’, 40 W
- WMR 50T woofer 5’’, 40 W, con trasformatore di linea
- WMR 60 woofer 6,5’’, 80 W
- WMR 60T woofer 6,5’’, 80 W, con trasformatore di linea
L’elevata qualità dei trasduttori garantisce una riproduzione musicale fedele e precisa in tutta la banda di frequenza e permette di raggiungere
livelli di pressione sonora davvero notevoli per prodotti così compatti�
Il collegamento è semplice e sicuro grazie ai terminali a vite removibili a quattro poli�
La griglia frontale può quindi essere facilmente rimossa per agire sul selettore di potenza presente nei soli modelli WMR 50T e WMR 60T, il cui
trasformatore permette la selezione tra cinque valori di potenza�
CARATTERISTICHE
- woofer da 5” (WMR 50, WMR 50T) con bobina da 1”;
- woofer da 6,5” (WMR 60, WMR 60T) con bobina da 1,2”;
- tweeter a cupola da 1” con magnete in neodimio e bobina da 1”;
- corpo in ABS;
- trasformatore interno per il collegamento a linee a tensione costante 100 V / 70 V; la selezione della potenza tra 5 valori si effettua tramite
selettore rotativo; è inoltre possibile il collegamento a bassa impedenza (8 Ω);
- connettore removibile EUROBLOCK a 4 poli (ingresso audio ed uscita in parallelo);
- griglia frontale in acciaio;
- colore: nero
2. DESCRIZIONE

15
IT
ATTENZIONE! per il collegamento dei diffusori acustici, si raccomanda di rivolgersi a personale qualificato ed addestrato
avente conoscenze tecniche od esperienza od istruzioni specifiche sufficienti per permettergli di realizzare correttamente le
connessioni e prevenire i pericoli dell'elettricità.
Per evitare il rischio di shock elettrici, non collegare diffusori acustici con l'amplificatore acceso.
Prima di far funzionare il diffusore acustico, è buona norma ricontrollare tutte le connessioni, verificando in particolar modo
che non vi siano dei cortocircuiti accidentali.
Tutto l'impianto di sonorizzazione dovrà essere realizzato in conformità con le norme e le leggi vigenti in materia di impianti
elettrici.
Per garantire una corretta riproduzione audio, effettuare il collegamento di tutti i diffusori acustici “in fase”.
Tutti i modelli sono dotati di trasformatore e pertanto possono essere collegati a linee audio a tensione costante a 70 V / 100 V; in alternativa, è
possibile inoltre il collegamento a bassa impedenza (8 Ω)�
3.1 SELEZIONE DELLA POTENZA CON LINEA A TENSIONE COSTANTE 100 / 70 V
(WMR 50T and WMR 60T only)
Se il diffusore acustico è collegato ad una linea a tensione costante, porre il selettore rotativo sul retro in una delle posizioni da 1 a 5 (70 V) o da
1 a 4 (100 V) per scegliere la potenza in funzione della tensione della linea�
WMR 50T
POSIZIONE 1 2 3 4 5 6
70 V 2,5 W 5 W 10 W 20 W 40 W 8 Ω
100 V 5 W 10 W 20 W 40 W N�C�
WMR 60T
POSIZIONE 1 2 3 4 5 6
70 V 5 W 10 W 20 W 40 W 80 W 8 Ω
100 V 10 W 20 W 40 W 80 W N�C�
WARNING!
- NON selezionare la posizione 6 (8 Ω) (il diffusore acustico e l'amplificatore potrebbero danneggiarsi)!
- NON selezionare la posizione 5 con collegamento a linea 100 V!
- La tensione d’ingresso del diffusore (Vd) deve corrispondere con la tensione d’uscita dell’amplificatore (Va).
- La somma delle potenze nominali di tutti i diffusori (Pd x n) collegati alla linea non deve superare quella dell’amplificatore (Pa).
3. COLLEGAMENTO E SELEZIONE DELLA POTENZA

16
IT
3.2 COLLEGAMENTO A BASSA IMPEDENZA (8 Ω)
Impostare il selettore rotativo sul retro nella posizione 6 (8 Ω).
-L’impedenza totale dei diffusori non deve essere inferiore a quella d'uscita dell'amplificatore�
-L'impedenza complessiva dei diffusori uguale a quella d'uscita dell'amplificatore permette l'erogazione
della massima potenza (mentre un’impedenza superiore comporta una riduzione della potenza erogata)�
-La somma delle potenze dei diffusori deve essere adeguata alla potenza massima erogabile dall’amplificatore�
-La lunghezza delle linee diffusori deve essere ridotta al minimo (una lunga distanza può comportare l’uso
di cavi con conduttori aventi sezioni elevate)�
-L'impedenza di un singolo diffusore acustico è 8 Ω; ad esempio, il collegamento in parallelo di due diffusori
acustici comporta un'impedenza complessiva di 4 Ω (impedenza = 8 / numero dei diffusori)�
3.3 COLLEGAMENTO DELLA LINEA
La presa per il connettore removibile “Euroblock” si trova sul retro del supporto per l'installazione a parete�
I due contatti INPUT (+ e –) permettono il collegamento del cavo d'ingresso, i due contatti LINK (+ e –) di un eventuale cavo d'uscita per la
connessione in parallelo di altri diffusori acustici�
Sezione utilizzabile dei conduttori: da 0,75 mm² a 2,5 mm²�
1) Collegare il conduttore positivo della linea all'ingresso INPUT +�
2) Collegare il conduttore negativo della linea all'ingresso INPUT –�
3) Se necessario, collegare allo stesso modo il cavo d'uscita (destinato alla connessione in parallelo di altri diffusori acustici) ai contatti LINK + e
LINK –�
3. COLLEGAMENTO E SELEZIONE DELLA POTENZA
LINK
INPUT

17
IT
-La tensione d’ingresso del diffusore (Vd) deve corrispondere con la tensione d’uscita dell’amplificatore (Va)�
-La somma delle potenze nominali di tutti i diffusori (Pd x n) collegati alla linea non deve superare quella dell’amplificatore (Pa)�
-Per garantire una corretta riproduzione audio, effettuare il collegamento di tutti i diffusori “in fase”�
-Utilizzare dei cavi con conduttori aventi una sezione adeguata, considerando la loro lunghezza e la potenza complessiva dei diffusori�
-Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il funzionamento del sistema, i cavi per i diffusori non devono
essere canalizzati assieme ai conduttori dell’energia elettrica, ai cavi microfonici od altre linee�
-Per minimizzare gli effetti induttivi (ronzii) dovuti all’accoppiamento con campi elettromagnetici circostanti, utilizzare cavi con conduttori
intrecciati�
4. NOTE SUI SISTEMI A TENSIONE COSTANTE
+
-
Amplifier
Pa > Pd x n
-Vd = Va +
Va
Pa - Amplifier power
Pd - Speaker power
n- Number of speakers
Vd - Speaker input voltage
Va - Amplifier output voltage
-Vd = Va + - Vd = Va +

18
IT
REGOLAZIONE VERTICALEREGOLAZIONE ORIZZONTALE
4. INSTALLAZIONE
ATTENZIONE! : Installare ogni diffusore acustico in modo stabile e sicuro, in modo da evitare qualsiasi condizione di
pericolo per l'incolumità di persone o strutture.
Controllare che la parete abbia le necessarie caratteristiche meccaniche, tali da consentirle di sopportare il peso del
diffusore acustico senza il pericolo di cadute.
Prima di installare i diffusori acustici, controllare tutti i componenti utilizzati per il fissaggio, i quali non devono presentare
danni, deformazioni, corrosioni e/o parti mancanti o danneggiate che possono ridurre la sicurezza dell’installazione.
1� Collegare elettricamente il diffusore acustico come descritto nella sezione precedente del manuale “Collegamento e selezione della
potenza”�
2� Scegliere come fissare il supporto per l'installazione a parete, se predisporlo per l'orientamento verticale oppure orizzontale�
Fissare il supporto alla parete tramite quattro tasselli aventi diametro di 6 mm�
3� Collegare un'estremità del cavo di sicurezza Aal retro del diffusore con l’apposita vite in dotazione�
A

19
IT
4� Inserire il diffusore acustico sul supporto installato alla parete e dopo stringere la vite di sicurezza
5� Orientare il diffusore prima di serrare anche la vite del supporto a parete�
6� Collegare elettricamente il diffusore acustico alla staffa, inserendo il connettore (del cavo del diffusore) dall’alto come mostrato nelle figure
e poi bloccandolo tramite la sua vite di sicurezza�
4. INSTALLAZIONE
BLOCCAGGIO CON
VITE DI SICUREZZA
VITE DI SICUREZZA
B
7� Collegare l’altra estremità del cavo di sicurezza Bal supporto a parete, utilizzando il distanziale in dotazione�
(Le viti per il fissaggio del supporto a parete non sono incluse)�

20
EN
SPECIFICATIONS / DATI TECNICI
TECHNICAL SPECIFICATIONS WMR 50 / WMR 50T
Acoustical specifications
WMR 60 / WMR 60T
Power section
Transducers
Input/Output section
Standard compliance
Physical specifications
Size
Frequency Response (-10dB):
Max SPL @ 1m:
Horizontal coverage angle:
Vertical coverage angle:
System Sensitivity:
Nominal Impedance (ohm):
Power Handling:
Peak Power Handling:
Recommended Amplifier:
Crossover Frequencies:
Dome Tweeter:
Nominal Impedance (ohm):
Input Power Rating:
Sensitivity:
Woofer:
Nominal Impedance (ohm):
Input Power Rating:
Sensitivity:
Input connectors:
Output connectors:
Constant Voltage Transformer:
Power selections:
CE marking:
80 Hz ÷ 20000 Hz
110 dB
140°
100°
88 dB
8 ohm
40 W RMS
160 W PEAK
80 W
2500
1.0'' neo, 1.0'' v.c
8 ohm
15 W AES, 30 W PROGRAM POWER
91 dB, 1W @ 1m
5.0'', 1.0'' v.c
8 ohm
40 W AES, 80 W PROGRAM POWER
88 dB, 1W @ 1m
Euroblock
Euroblock
70/100 V
40 W - 250 ohm
20 W - 500 ohm
10 W - 1000 ohm
5 W - 2000 ohm
2.5 W - 4000 ohm
Yes
ABS
Wall mount bracket
Steel
Black - RAL 9005
253 mm / 9.96 inches
2.9 kg / 6.4 lbs (WMR 50)
4.6 kg / 10.14 lbs (WMR 50 T)
for WMR 60T W only for WMR 50T W only
70 Hz ÷ 20000 Hz
114 dB
140°
100°
89 dB
8 ohm
80 W RMS
320 W PEAK
160 W
2500
1.0'' neo, 1.0'' v.c
8 ohm
15 W AES, 30 W PROGRAM POWER
91 dB, 1W @ 1m
6.5'', 1.2'' v.c
8 ohm
80 W AES, 160 W PROGRAM POWER
89 dB, 1W @ 1m
Euroblock
Euroblock
70/100 V
80 W - 125 ohm
40 W - 250 ohm
20 W - 500 ohm
10 W - 1000 ohm
5 W - 2000 ohm
Yes
ABS
Wall mount bracket
Steel
Black - RAL 9005
293 mm / 11.54 inches
3 kg / 6.6 lbs (WMR 60)
4 kg / 8.82 lbs (WMR 60T)
Cabinet/Case Material:
Hardware:
Grille:
Color:
Height:
Width:
Depth:
Weight:
349 mm / 13.74 inches 403 mm / 15.87 inches
170 mm / 6.89 inches 193 mm / 7.6 inches
