AYRA PRO is a range of two-way reference studio monitors that is designed for nearfield
professional applications but is equally suited to your home recording studio. AYRA PRO
series is composed of three models: AYRA PRO5, AYRA PRO6 and AYRA PRO8 featuring a
high quality 1” soft dome tweeter and 5”, 6.5” and 8” composite woofer.
The AYRA PRO series highlights a dedicated internal DSP that optimizes frequency response
and dynamics. Featuring the exclusive RCF FiRPHASE processing, the AYRA PRO is the first
Studio Monitor in its class to boast an astonishing 0° phase response. In simple terms,
FiRPHASE aligns all frequencies in the entire audio spectrum to be emitted at exactly the
same time. This makes the sound output more pronounced and transients more vivid and
detailed, while at the same time improving the dynamics and the natural timbre of the
sounds.
The AYRA PRO Series is optimized to deliver the best sound for a variety of applications.
Whether you are working with a nearfield mix in your studio or broadcast facility— or
simply need some great speakers for your home entertainment system — you will need
a clear and loud non-tiring sound. Thanks to the frontal bass reflex port, the AYRA PRO
directs a larger portion of the energy forward, away from rear walls.
ULTIMATE
PERFORMANCE
ACCURATE
MONITORING
PRECISION TRANSDUCERS
PRODUCT
INFORMATIONS
Note:This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to part 15 of the FCC Rules.These limits are designed to provide reasonable
protection against harmful interference in a residential installation.This equipment generates,
uses and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications. However, there is
no guarantee that interference will not occur in a particular installation. If this equipment
does cause harmful interference to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to try to correct the interference by
one or more of the following measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the equipment and receiver.
- Connect the equipment into an outlet on a circuit different from that to which the receiver
is connected.
- Consult the dealer or an experienced radio/TV technician for help.
Modifications: Any modifications made to this device that are not approved by RCF may
void the authority granted to the user by the FCC to operate this equipment.
FCC NOTES

6
ENGLISH

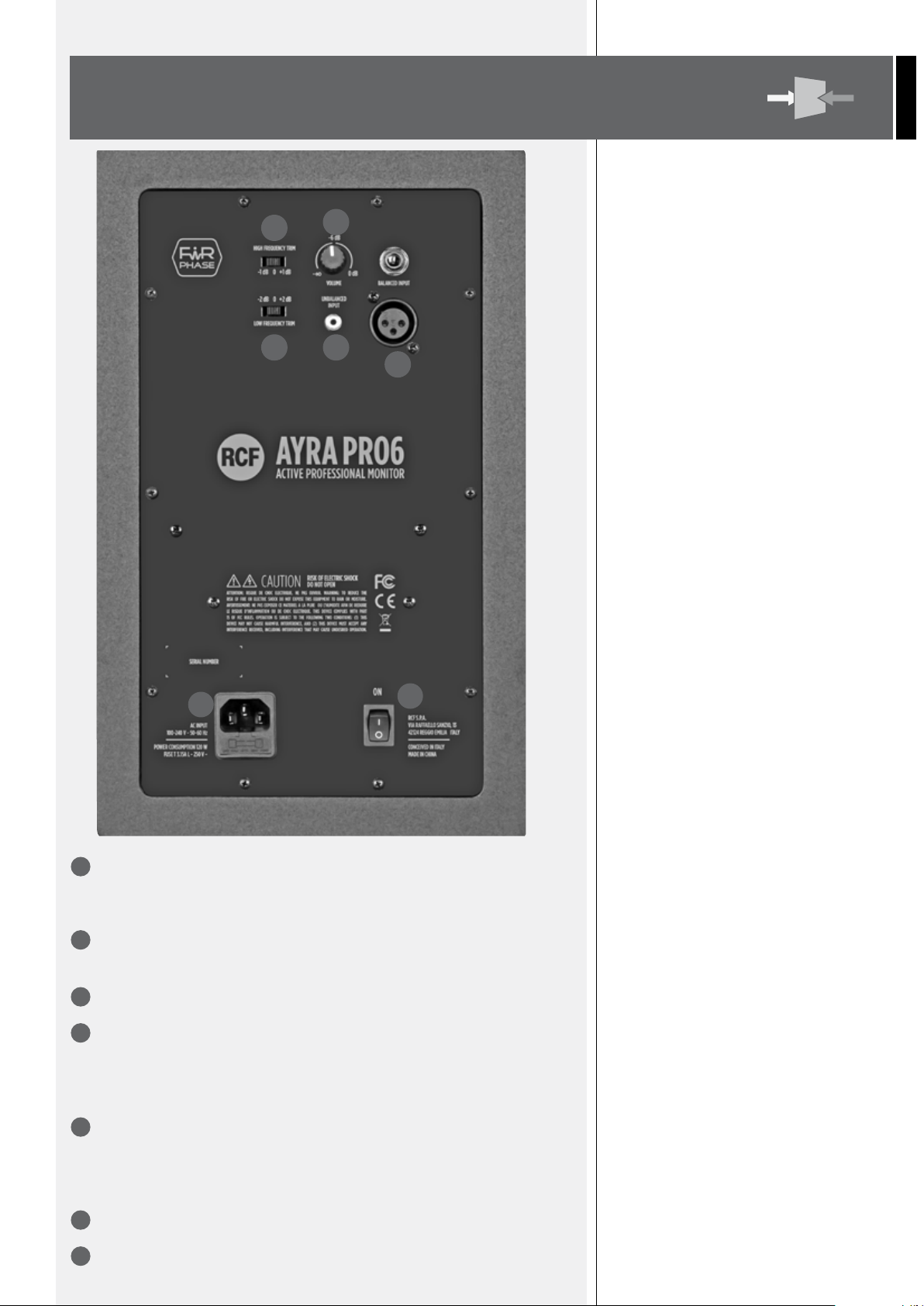

REAR
PANEL
1JACK TRS, XLR INPUT (BAL/UNBAL). The system accepts JACK TRS or XLR input
connectors. These balanced inputs can be used to connect balanced or unbalanced audio
sources at line level.
2RCA INPUT (UNBAL). The system accepts RCA input connectors.
These unbalanced input can be used to connect unbalanced audio sources at line level.
3INPUT VOLUME. Adjust the input level.
4HIGH FREQUENCY TRIM. This switch adjusts the HIGH frequency amplifier gain
with -1dB, 0dB, +1dB controls. Use this controls to match perfectly the AYRA PRO curve
response to each specific room acoustic.
5LOW FREQUENCY TRIM. This switch adjusts the LOW frequency amplifier gain with
-2dB, 0dB, +2dB controls.. Use this control to match perfectly the AYRA PRO curve
response to each specific room acoustic.
6VDE AC IN SOCKET. AC VDE Socket to connect the speaker to AC power supply.
7POWER MAIN SWITCH. The power switch turns the AC power ON and OFF.
1
2
3
4
5
67

7
ENGLISH
The XLR connectors use the following AES standard:
PIN 1 = GROUND (SHIELD)
PIN 2 = HOT (+)
PIN 3 = COLD (-)
CONNECTIONS
HOT GND
BAL. XLR
COLD
AYRA PRO Monitors provide a universal 90-240V internal power supply.
On the rear panel there are also the input and output level controls.
Insert the power connector and the signal connector, but before turning on the speaker,
make sure to select the power supply voltage corresponding to that of the country where
the device is used, and that the volume control is at minimum on both the speaker and
the sound source connected to the speakers; it is also important that the sound source is
already on when the speaker connected to it is turned on.
These two precautions will prevent you from: first turning on the speakers in the presence
of strong input signals (avoiding causing damage to the speaker itself but above all to
people in front of it), also avoiding the annoying “bump ”caused by the switching on of
the audio equipment upstream of the speakers. In fact it is a good rule that the amplified
speakers and amplifiers in general are always the last equipment to be turned on and the
first to be switched off at the end of their use.
At this point you can turn on the speaker and raise the level control up to the marker line
on the scale between “0” and “MAX”, and then correct the level as needed.
BEFORE TURNING ON
THE SPEAKER
1/4” TRS JACK CONNECTOR
BALANCED CONNECTION
TIP: + HOT
RING: – COLD
SLEEVE: GND
ring = cold (–) sleeve (gnd)ring tip
tip = hot (+)
UNBALANCED CONNECTION
TIP: SIGNAL
SLEEVE: GND
sleeve (gnd)tip
tip = signal

8
FRANÇAIS
1. Lire et conserver les instructions qui suivent. Respecter tous les avertissements et
suivre toutes les instructions fournies.
2. Ne pas utiliser cet appareil à proximité des sources d’eau .
3. Nettoyer seulement avec un chiffon doux sec.
4. Ne pas obstruer les orifices de ventilation. Installer conformément aux instructions
du fabricant. Cet appareilne doit pas être installé dans un endroit confiné tel qu’une
bibliothèque ou un meuble fermé. Veillez à ce que la ventilation soit adéquate. Veillez
à ne pas bloquer les orifices de ventilation avec des journaux, nappes, rideaux, etc.
5. Ne pas installer près des sources de chaleur telles que radiateurs, les registres de
chaleur, poêles ou autres appareils (et compris les amplificateurs) qui génèrent de la
chaleur. Ne pas placer de sources de flammes nues telles que des chandelles allumées
sur l’appareil.
6. Ne pas casser l’élément de sécurité de la fiche polarisée ou de mise à la terre . Une
fiche polarisée est dotée de deux lames, une étant plus large que l’autre. Une fiche de
mise à la terre est dotée de deux lames et d’une broche de mise à la terre. La lame plus
large ou la troisième broche est pour votre sécurité. Si la fiche ne s’insère pas dans la
prise murale, consulter un électricien pour qu’il vienne remplacer la prise adéquate.
7. Protéger le cable d’alimentation de sorte à ne pas pouvoir marcher dessus ou à coincer
les fiches au niveau des connexions et au point de sortie de l’appareil.
8. N’utiliser que des accessoires recommandés par le fabricant.
9. Débrancher l’appareil durant les orages ou lorsque non utilisé pendant de longues
périodes.
10. Confier la réparation à du personnel technique qualifié. Faire réparer lorsque l’appareil
est endommagé; lorsque le cable oula fiche d’alimentation est endommagé, lorsqu’on
a renversé du liquide ou si des objets sont tombés dans l’appareil, lorsque l’appareil a
été exposé à de la pluie ou à de l’humidité,si l’appareil ne fonctionne pas normalement,
ou lorsqu’il est tombé.
11. Sources d’alimentation: Cet appareil doit être alimenté uniquement par le type de
source de courant indiqué dans le guide d’utilisation, ou tel qu’indiqué sur le produit.
12. Eau et humidité: Ce produit dot être placé loin du contact direct avec des liquides.
L’appareil ne doit pas être exposé à graisse ou gouttes et les objets remplis, comme
les vases ne doivent être placés sur l’appareil.
13. Borne de terre de protection: Par mesure de sécurité, l’appareil doit être branché à une
prise decourant comprenant une borne de mise à la terre.
14. Veillez à toujours fixer le cable d’alimentation lors du déplacement de l’appareil ou
lorsqu’il n’est pas utilisé.Veillez à ne pas endommager le cable d’alimentation.Vérifiez
toujours le cable d’alimentation avant d’utiliser l’appareil.Si lecable d’alimentation est
endommagé de quelconque façon, faites vérifier l’appareil et le cable d’alimentation
par un technicien qualifié recommandé par le fabricant afin de les faire réparer ou
replacer.
• Déconnectez l’appareil avant le service.
• Remplacez les components seulement avec des components de la fabrique ou avec
des équivalents recommandés.
• Pour les unités AC (courant alternatif), avant de retourner l’unité réparé, utilisez un
ohmmètre pour mesurer la résistance d’isolement (mesure entre les 2 broches de la
prise de courant). La résistance devrait être supérieure à 2.000.000 ohms.
CAUTION: POUR REDUIRE LE RISQUE DE CHOQUE ELECTRIQUE N’ELOIGNEZ
PAS LA COUVERTURE. PAS DE COMPONENTS UTILISABLES AU SERVICE A
L’INTERIEUR. DEMANDEZ SERVICE SEULEMENT AU PERSONNEL QUALIFIE.
VOLTAGE DANGEREUX: Quand le flash avec le symbole d’une flèche dans le triangle
équilatéral est allumé il signale la présence d’un voltage dangereux dans le produit qui est
suffisant pour constituer un risque de choc électrique.
INSTRUCTIONS: Le signe d’exclamation dans le triangle équilatéral signale à l’utilisateur
la présence des instructions importantes pour le fonctionnement et la maintenance de ce
produit.
INSTRUCTIONS
IMPORTANTES
DE SÉCURITÉ
SERVICE INSTRUCTION
SAFETY NOTICES

9
FRANÇAIS
MISE EN GARDE : Afin de réduire les risques d’incendie ou d’électrocution, ne pas exposer
cet appareil à la pluie ou à l’humidité. Tout équipement électrique ne devrait jamais être
placé ou remisé dans un environnement humide.
POUR LES MODÈLES AMÉRICAINS ET CANADIENS SEULEMENT : POUR ÉVITER
TOUT RISQUE ÉLECTROCUTION, NEPAS UTLISER CETTE FICHE POLARISÉE AVEC UN
PROLONGATEUR, UNE PRISE DE COURANT OU UNE AUTRE SORTIE DECOURANT, SAUF
SI LES LAMES PEUVENT ÊTRE INSERRÉES À FOND SANS EN LAISSER AUCUNE PARTIE À
DÉCOUVERT.
NOTES IMPORTANTES
Pour éviter le bruit sur les câbles de signaux de ligne, utilisez uniquement des câbles blindés
et évitez de les placer à proximité de:
- Equipement produisant des champs électromagnétiques de haute intensité
- Câbles d’alimentation
- Lignes de haut-parleur.
L’équipement considéré dans ce manuel peut être utilisé dans un environnement
électromagnétique E1 à E3 comme spécifié dans l’EN 55103-1 / 2: 2009.
PRECAUTIONS D’EXPLOITATION
- Placez ce produit loin de toute source de chaleur et assurez-vous toujours que
l’air circule correctement autour de lui.
- Ne surchargez pas ce produit pendant longtemps.
- Ne forcez jamais les éléments de contrôle (clés, boutons, etc.).
- N’utilisez pas de solvants, d’alcool, de benzène ou d’autres substances
volatiles pour nettoyer les parties externes de ce produit.
NOTES IMPORTANTES
Avant de connecter et d’utiliser ce produit,veuillez lire attentivement ce manuel d’instruction
et le conserver à portée de main pour pouvoir vous y référer ultérieurement. Le manuel doit
être considéré comme faisant partie intégrante de ce produit et doit l’accompagner lorsqu’il
change de propriétaire, à titre de référence pour une installation et une utilisation correctes,
ainsi que pour les précautions de sécurité. RCF S.p.A n’assumera aucune responsabilité
pour une installation et / ou utilisation incorrecte de ce produit.
AVERTISSEMENT: pour éviter tout risque d’incendie ou de choc électrique, n’exposez
jamais ce produit à la pluie ou à l’humidité.
PRECAUTIONS
D’EXPLOITATION
NOTES IMPORTANTES
IMPORTANT NOTES
WARNING

10
ITALIANO
AVVERTENZE PER
LA SICUREZZA
1. Leggere e conservare queste istruzioni. Prestare attenzione a tutti gli avvertimenti e
seguire tutte le istruzioni.
2. Non utilizzare questo apparecchio in vicinanza di acqua.
3. Pulire solo con un panno asciutto.
4. Non bloccare alcuna apertura di ventilazione. Installare secondo le istruzioni del
produttore. Non installare questa apparecchiatura in spazi confinati o “incassati”
come una libreria o un’unità simile e mantenere buone condizioni di ventilazione. La
ventilazione non dovrebbe essere impedita coprendo le aperture di ventilazione con
oggetti come giornali, tovaglie, tende, ecc.
5. Non installare vicino a fonti di calore come radiatori, diffusori di aria calda, stufe o
altri apparecchi (inclusi gli amplificatori) che producono calore. Non collocare fonti di
fiamma esposte come candele accese sull’apparecchio.
6. Non annullare l’obiettivo di sicurezza della spina polarizzata o con messa a terra . Una
spina polarizzata ha due lame, una più larga dell’altra. Una spina con messa a terra
ha due lamelle e un terzo polo di messa a terra. La lama larga o il terzo polo sono
forniti per la vostra sicurezza. Se la spina fornita non si adatta alla presa, consultare
un elettricista per la sostituzione della presa obsoleta.
7. Proteggere il cavo di alimentazione dall’essere calpestato o schiacciato, in particolare
in prossimità di spine, prese e nel punto in cui esce dall’apparecchio.
8. Utilizzare solo accessori / accessori specificati dal produttore.
9. Scollegare l’apparecchio durante i temporali o quando non viene utilizzato per lunghi
periodi di tempo.
10. Rivolgersi a personale di assistenza qualificato per tutti gli interventi di manutenzione.
La manutenzione è necessaria quando l’apparecchio è stato danneggiato in qualsiasi
modo, come in presenza di cavo di alimentazione o spina danneggiati, liquido
versato o oggetti caduti nell’apparecchio; apparecchio esposto a pioggia o umidità,
apparecchio non funzionante o abbandonato.
11. Fonti di alimentazione: questo prodotto deve essere collegato a un alimentatore solo
del tipo descritto in queste istruzioni operative o come indicato sull’unità.
12. Acqua e umidità: questo prodotto deve essere tenuto lontano dal contatto diretto con
liquidi. L’apparecchio non deve essere esposto a gocciolamenti o schizzi e non deve
essere posto sull’apparecchio alcun oggetto pieno di liquidi, come vasi o bicchieri.
13. Terminale di messa a terra di protezione : l’apparecchio deve essere collegato a una
presa di rete con un collegamento di messa a terra di protezione.
14. Quando si sposta o non si utilizza l’apparecchio, fissare il cavo di alimentazione (ad
es. avvolgerlo con una fascetta per cavi). Fare attenzione a non danneggiare il cavo
di alimentazione. Prima di riutilizzarlo, assicurarsi che il cavo di alimentazione non sia
stato danneggiato. Se il cavo di alimentazione è stato danneggiato, portare l’unità e
il cavo a un tecnico qualificato per la riparazione o la sostituzione secondo quanto
specificato dal produttore.
• Scollegare il cavo di alimentazione prima di eseguire la manutenzione.
• Sostituire i componenti critici solo con parti di fabbrica o equivalenti raccomandati.
• Per le unità con alimentazione in corrente alternata: prima di restituire l’unità riparata
all’utente, utilizzare un ohmetro per misurare sia le spine della spina CA che tutte le
parti metalliche esposte. La resistenza dovrebbe essere superiore a 2.000.000 ohm.
ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON RIMUOVERE ALCUN
COPERCHIO. NESSUNA PARTE SOSTITUIBILE DALL’UTILIZZATORE PRESENTE ALL’INTERNO.
TENSIONE PERICOLOSA: il simbolo del lampo con punta a freccia all’interno del triangolo
equilatero serve ad avvisare l’utente della presenza di “tensioni pericolose” non isolate
all’interno del contenitore del prodotto che possono essere di ampiezze sufficienti a
costituire un rischio di scossa elettrica.
ISTRUZIONI: Il punto esclamativo all’interno del triangolo equilatero ha lo scopo di avvisare
l’utente della presenza di importanti istruzioni operative e di manutenzione (assistenza)
nella documentazione che accompagna questo apparecchio.
SERVICE INSTRUCTION
SAFETY NOTICES

11
ITALIANO
NOTE IMPORTANTI
Per evitare fenomeni di rumorosità indotta sui cavi che trasportano segnali dai microfoni o
di linea (per esempio 0dB), usare solo cavi schermati ed evitare di posarli nelle vicinanze di:
- apparecchiature che producono campi elettromagnetici di forte intensità;
- cavi di rete;
- linee che alimentano altoparlanti.
Gli apparati considerati nel presente manuale sono idonei per essere utilizzati in
Ambienti Elettromagnetici da E1 a E3 come indicato nella Normativa EN 55103-
1/2: 2009.
PRECAUZIONI D’USO
- Collocare il prodotto lontano da fonti di calore e lasciare dello spazio libero
intorno per garantire la circolazione dell’aria.
- Non sovraccaricare questo prodotto per lunghi periodi.
- Non forzare mai gli organi di comando (tasti, manopole ecc.).
- Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle
parti esterne.
NOTE IMPORTANTI
Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute
in questo manuale, il quale è da conservare per riferimenti futuri.
Il presente manuale costituisce parte integrante del prodotto e deve accompagnare
quest’ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di
conoscere le modalità d’installazione e d’utilizzo e le avvertenze per la sicurezza.
L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.
ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo
prodotto alla pioggia o all’umidità.
NOTE IMPORTANTI
ATTENZIONE
PRECAUZIONI
D’USO
AVVERTENZA: per ridurre il rischio di incendi o scosse elettriche, non esporre questo
apparecchio alla pioggia o all’umidità. Le apparecchiature elettriche non dovrebbero MAI
essere conservate o immagazzinate in ambienti umidi.
ATTENZIONE (solo per i modelli U.S.A. e CANADA): PER EVITARE SCOSSE ELETTRICHE
NON UTILIZZARE QUESTA SPINA (POLARIZZATA) CON UN CAVO DI PROLUNGA, PRESA O
ALTRO USCITA A MENO CHE LE LAME POSSONO ESSERE INSERITE COMPLETAMENTE IN
MODO DA EVITARE L’ESPOSIZIONE DELLA LAMA.
NOTES IMPORTANTES

12
ITALIANO
DESCRIZIONE
GENERALE
AYRA PRO è una gamma di nearfield monitor di riferimento da studio a due vie progettata
per applicazioni professionali, ma ugualmente adatta al tuo studio di registrazione
casalingo. La serie AYRA PRO è composta da tre modelli: AYRA PRO5, AYRA PRO6 e AYRA
PRO8 con tweeter a cupola morbida da 1“ di alta qualità e woofer in composito da 5”,
6.5“e 8”.
La serie AYRA PRO dispone di un DSP interno dedicato che ottimizza la risposta in
frequenza e la dinamica. Dotato dell’esclusiva elaborazione RCF FiRPHASE, AYRA PRO è il
primo monitor da studio della sua categoria a vantare una sorprendente risposta di fase
a 0 °. In termini semplici, FiRPHASE allinea tutte le frequenze dell’intero spettro audio per
essere emesse esattamente nello stesso momento. Ciò rende l’uscita del suono più definita
con transienti più vividi e dettagliati, migliorando allo stesso tempo la dinamica e il timbro
naturale dei suoni.
La serie AYRA PRO è ottimizzata per offrire il miglior suono per una varietà di applicazioni.
Sia che tu stia lavorando con un mix nearfield nel tuo studio o una regia broadcast, o
semplicemente hai bisogno di alcuni ottimi diffusori per il tuo sistema di intrattenimento
domestico, avrai bisogno di un suono definito e potente. Grazie alla porta bass reflex
frontale, AYRA PRO dirige una porzione maggiore di energia in avanti, lontano dalle pareti
posteriori.
PERFORMANCE DI ULTIMA
GENERAZIONE
UN ACCURATO SISTEMA DI
MONITORING
PRECISION TRANSDUCERS

13
ITALIANO
PANNELLO
POSTERIORE
1INGRESSI XLR (BAL / UNBAL), JACK TRS, Il sistema accetta connettori di ingresso JACK
TRS o XLR. Questi ingressi bilanciati possono essere utilizzati per collegare sorgenti audio
bilanciate o sbilanciate a livello di linea.
2RCA INPUT (UNBAL). Il sistema accetta connettori di ingresso RCA. Questi ingressi
sbilanciati possono essere utilizzati per collegare sorgenti audio sbilanciate a livello di linea.
3VOLUME IN INGRESSO. Regola il livello del segnale in ingresso.
4REGOLAZIONE ALTE FREQUENZE. Questo interruttore regola il guadagno
dell’amplificatore delle alte frequenze con un controllo di -1dB, 0dB, +1dB. Utilizzare questo
controllo per abbinare perfettamente la risposta della curva AYRA PRO ad ogni specifica
acustica della stanza.
5REGOLAZIONE BASSE FREQUENZE. Questo interruttore regola il guadagno
dell’amplificatore delle basse frequenze con un controllo di -2dB, 0dB, +2dB. Utilizzare
questo controllo per abbinare perfettamente la risposta della curva AYRA PRO ad ogni
specifica acustica della stanza.
6PRESA AC IN VDE AC. Presa AC VDE per collegare il diffusore all’alimentazione CA.
7INTERRUTTORE GENERALE DI ALIMENTAZIONE. L’interruttore di alimentazione accende
e spegne l’alimentazione CA.
1
2
3
4
5
67

14
ITALIANO
!
Il connettore di ingresso XLR segue il seguente standard AES:
PIN 1 = TERRA (GROUND ; SHIELD)
PIN 2 = LATO CALDO (HOT ; +)
PIN 3 = LATO FREDDO (COLD ; -)
CONNESSIONI
I monitor AYRA PRO dispongono di un alimentatore interno universale da 90-240V.
Sul pannello posteriore trovano posto tutti i controlli, gli ingressi di segnale e di
alimentazione.
A questo punto potete inserire il connettore di alimentazione e il connettore di segnale, ma
prima di accendere il diffusore assicuratevi che il controllo di volume sia al minimo sia sul
diffusore che sulla sorgente sonora collegata al diffusore (che generalmente sarà un mixer);
è importante anche che il mixer sia già acceso al momento in cui viene acceso il diffusore
a lui collegato.
Queste due precauzioni vi eviteranno innanzitutto di accendere i diffusori in presenza di
forti segnali in ingresso (evitando di causare danni al diffusore stesso ma soprattutto alle
persone che vi si possono trovare davanti) e inoltre di far arrivare agli altoparlanti e al
pubblico i fastidiosi “bump” causati dall’accensione delle apparecchiature audio a monte
dei diffusori. Infatti è buona regola che i diffusori amplificati e gli amplificatori in genere
siano sempre le ultime apparecchiature ad essere accese dopo il montaggio e le prime ad
essere spente alla fine del loro utilizzo.
A questo punto potete accendere il diffusore e alzare il controllo di livello fino alla linea
marcatrice presente sulla scala tra “0” e “MAX”, per poi correggere successivamente il
livello a seconda delle necessità.
PRIMA DI ACCENDERE
IL DIFFUSORE
1/4” TRS JACK CONNECTOR
BALANCED CONNECTION
TIP: + HOT
RING: – COLD
SLEEVE: GND
ring = cold (–) sleeve (gnd)ring tip
tip = hot (+)
UNBALANCED CONNECTION
TIP: SIGNAL
SLEEVE: GND
sleeve (gnd)tip
tip = signal
HOT GND
BAL. XLR
COLD

SPECIFICATIONS µ
÷
±
ACOUSTICAL
Frequency response
Max SPL
Horizontal Coverage
Vertical Coverage
Tweeter
Woofer
INPUT
Input signal (Impedance)
Input connectors
Output connectors
Input sensitivity
AMPLIFIER
Total power
High frequencies
Low frequencies
Connection
PROCESSOR
Crossover frequency
Sensitivity control
Limiter
Frequency Control
PHYSICAL SPECIFICATIONS
Dimensions (w, h, d)
Net Weight
Colour
50 - 20 kHz
107 dB
110°
70°
1.0” neo, 2.5 mm v.c.
5“
5 KΩ
Xlr, Jack, RCA
-
+4/-2 dBu
100 Watt
25 Watt
75 Watt
VDE
2000 Hz
-∞, - 6 dB, 0 dB
Soft Limiter
HF Adjust -1dB,0,+1dB
LF Adjust -2dB,0,+2dB
185 x 300 x 243 mm
4,3 Kg
Black
45 - 20 kHz
109 dB
110°
70°
1.0” neo, 2.5 mm v.c.
6.5“
5 KΩ
Xlr, Jack, RCA
-
+4/-2 dBu
120 Watt
40 Watt
80 Watt
VDE
2000 Hz
-∞, - 6 dB, 0 dB
Soft Limiter
HF Adjust -1dB,0,+1dB
LF Adjust -2dB,0,+2dB
210 x 340 x 290 mm
5,5 Kg
Black
45 - 20 kHz
111 dB
110°
70°
1.0” neo, 2.5 mm v.c.
8“
5 KΩ
Xlr, Jack, RCA
-
+4/-2 dBu
140 Watt
40 Watt
100 Watt
VDE
2000 Hz
-∞, - 6 dB, 0 dB
Soft Limiter
HF Adjust -1dB,0,+1dB
LF Adjust -2dB,0,+2dB
253 x 410 x 320 mm
8,6 Kg
Black
AYRA PRO 5 AYRA PRO 6 AYRA PRO 8

16
ENGLISH

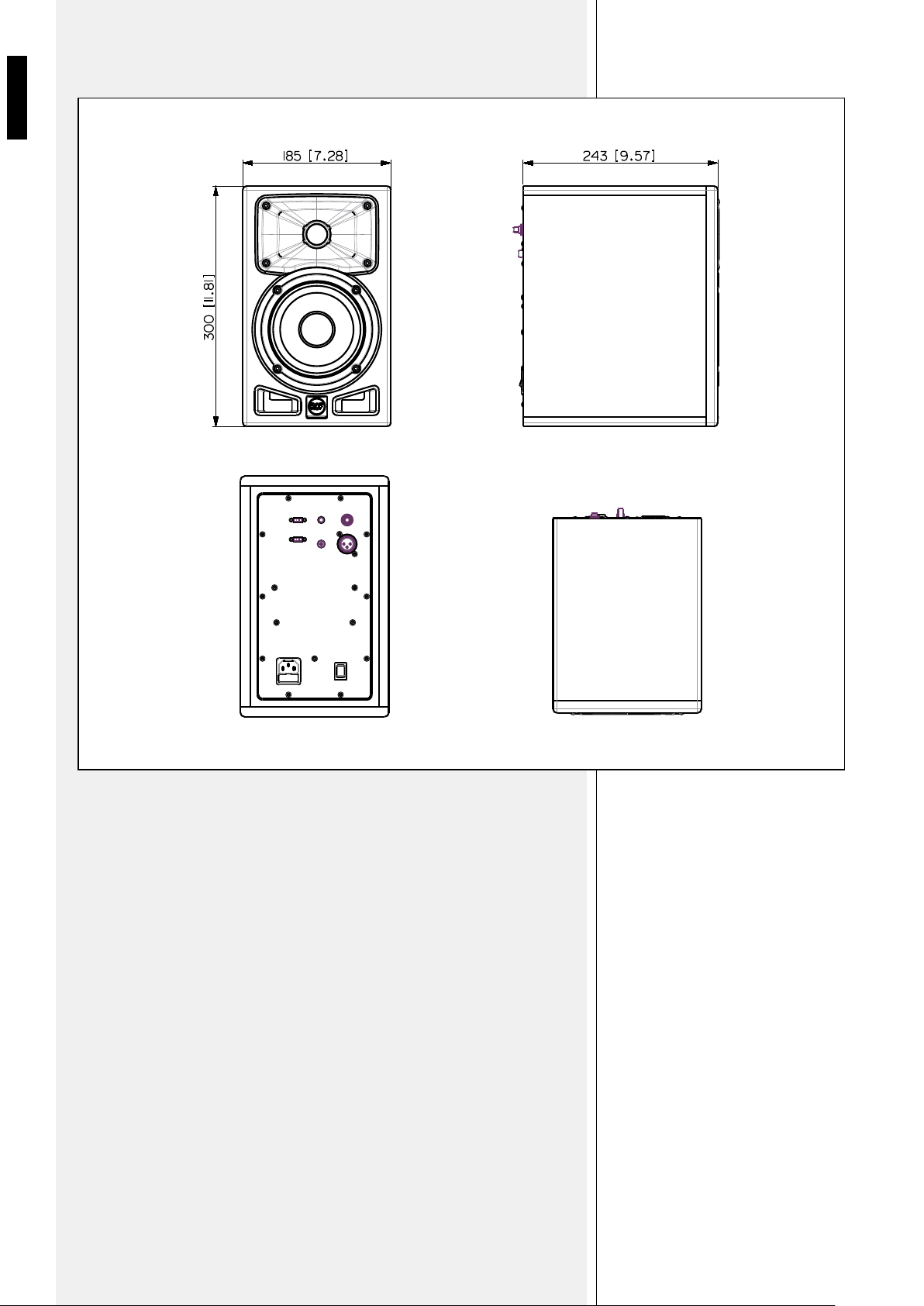

STUDIO MONITOR AYRA PRO5

17
ENGLISH
STUDIO MONITOR AYRA PRO6

18
ENGLISH

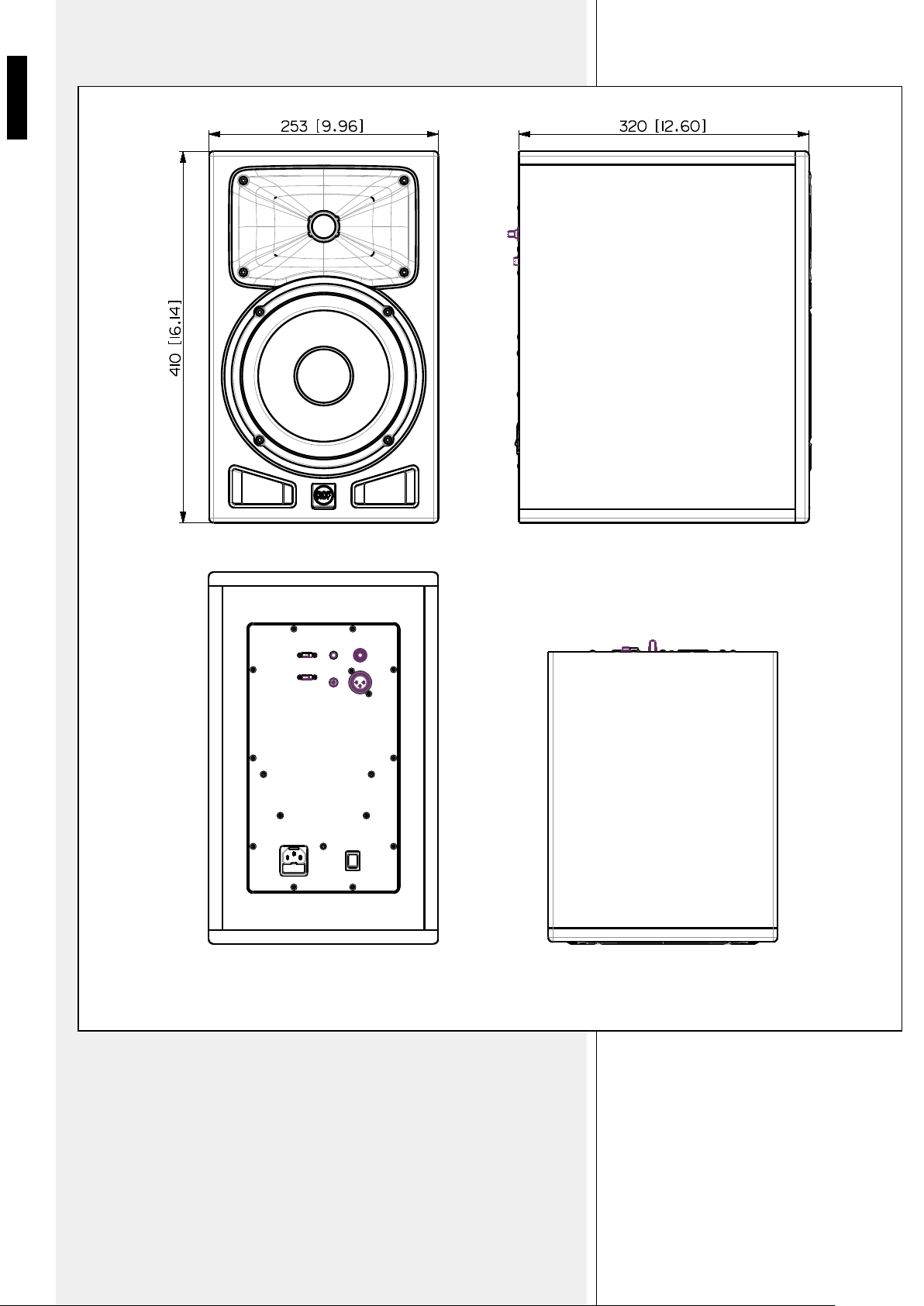

STUDIO MONITOR AYRA PRO8

19

10307648 RevE
www.rcf.it
RCF S.p.A.
Via Raffaello Sanzio, 13
42124 Reggio Emilia - Italy
Tel [phone]
Fax [phone]
e-mail: [e-mail]
