RCS AUDIO-SYSTEMS VLM-105 User manual

OPERATING INSTRUCTIONS / BEDIENUNGSANLEITUNG
VLM-100/105/205
REMOTE MICROPHONE
- ENGLISH
- DEUTSCH

VLM-100/105/205
2
REMOTE MICROPHONE VLM105
REMOTE MICROPHONE VLM 205 (IDENTISCH MIT VLM-105, jEDOCH MIT FERNBEDIENUNG FüR DIGITAL MESSAGE
DM-10

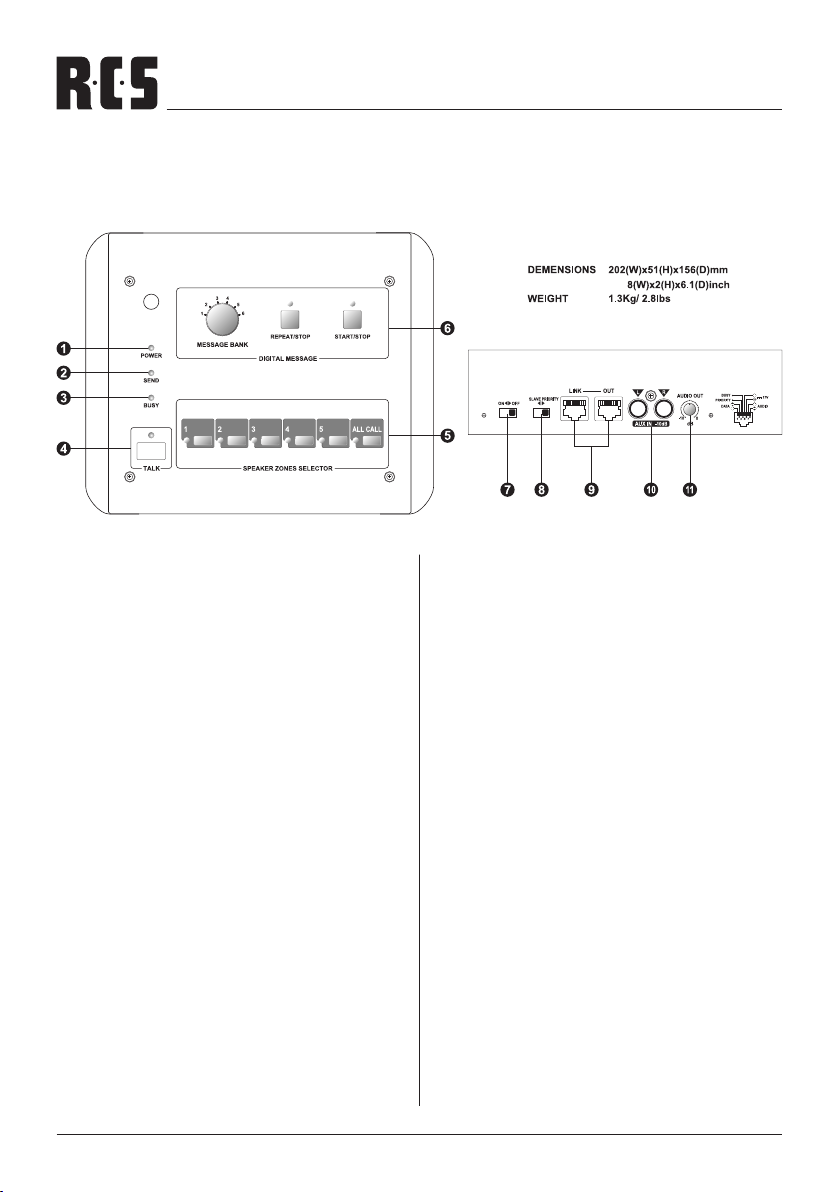

1. POWER (STATUS INDICATOR)
Turn on the power, LED indicator lights.
2. SEND (STATUS INDICATOR)
 Incasedataaresuppliedtoamplier,sendLEDindicator
lights.
3. BUSY
Busy means under operating of "TALK" or digital mes-
sage. Also, when using remote controller, if you select
"SLAVE" of NO. 8, remote controller is not operated un-
der busy LED.
4. TALK
When pressing "TALK", you talk via microphone with
prechime signal.
5. SPEAKER ZONES SELECTOR
Pressing one of the zone button delegates the signal to
the desired loud speaker zone. Then, attenuation func-
tionsinthemainamplierareresetandzonepower-out
is converted to HI impedance power output.
6. DIGITAL MESSAGE
- START/STOP
Message start and stop. This makes you replay, stop re-
corded message of the memory bank (M1-M6) one time
without setting repeat function.
- REPEAT/STOP
You can replay or stop by repeat setting and time inter-
val.
- MESSAGE BANK (M1-M6)
Message bank lets you select recorded bank.
1. POWER
Diode zeigt Betriebsbereitschaft an
2. SEND
Diode leuchtet, wenn Signale zum Verstärker gesendet
werden.
3. BUSY
Diode leuchtet, wenn Signale zum Verstärker gesendet
werden, auch von in Serie geschalteten anderen Sprech-
stellen.
4. TALK
Sprechtaste : Nur bei gedrückter Taste kann gesprochen
werden. (vorher LS-Kreis aktivieren)
5. SPEAKER ZONES SELECTOR
Mit diesen Tasten können die einzelnen Lautsprecher-
kreise und "ALL CALL" ausgewählt werden. Der Laut-
sprecherkreis sollte vor dem Sprechen gewählt werden.
Fernbedienung des Textmodules und gleichzeitig Spre-
chen ist nicht möglich.
6. DIGITAL MESSAGE (nur bei Modell VLM-205)
- START/STOP
Mit diesem Taster wird das digitale Textmodul DM-10 ak-
tiviert und gestoppt.
- REPEAT/STOP
Mit diesem Taster wird das digitale Textmodul in ei-
nem Zeitintervall (einstellbar im DM-10) aktiviert und ge-
stoppt.
- MESSAGE BANK (M1-M6)
Drehschalter zur Auswahl der 6 Speicherbänke des DM-
10.

VLM-100/105/205
3
7. DM-10 ON/OFF
"ON" position for DM-10 operating, "OFF" position not
for DM-10.
8. SLAVE/PRIORITY
For operating of 2pcs more for VLM-105/205 simultane-
ously, one of VLM-105/205 can be set priority and the
other is set to SLAVE. Then, even though VLM-105/205
is operating under SLAVE, if you push "TALK".
9. OUT-LINK
This is RJ45 connector for power supply of audio, data,
make sure that 4 pairs LAN cable is necessary for opti-
mum operation. For power supply connected only the
17V by the VLA- and VLZ models.
10. AUX INPUT
AUX input is for cassette deck or other same products.
11. AUDIO OUT GAIN
This is audio output control volume
7. DM-10 ON/OFF
Wenn der Schalter auf "OFF" steht ist es nicht möglich,
das digitale Textmodul anzusteuern.
8. SLAVE/PRIORITY
Bei gleichzeitiger Benutzung von mehreren Sprech-
stellen kann mit diesem Schalter der Vorrang einer ge-
wünschten Sprechstelle bestimmt werden.
9. OUT-LINK
Buchsen für 8-pol. Übertragungskabel z.B. um weitere
VLM-105/205 in Serie anzuschließen. Als Spannungs-
versorgung nur 17V von den VLA- und VLZ-Modellen
anschliessen.
10. AUX INPUT
Chinchbuchsen ermöglichen Einschleifen von Audio-Si-
gnalen, z.B. CD-Player, Kassetten Deck u.ä.
11. AUDIO OUT GAIN
Lautstärkeregler für Audio Ausgangs Signale.
P.T.T. REMOTE VLM-100
1. TALK
When pressing „TALK“ MIC signal is activated and make
input of DC 24V from the crew terminal NO. 2 of main
amplierandpriorityisactivated.
2. DIN JACK
This consists of 7 pins use shield cable for microphone
(cable is in scope of supply).
1. TALK
Bei Bestätigung des Tastschalters 1 kann gesprochen
werden, weiterhin wird der Vorgong und die Priorität ak-
tiviert (wenn Schalter auf „ON“).
2. DIN-Buchse
7-pol. DIN-Buchse für Mikrophonkabel (Kabel im Liefer-
umfang).

VLM-100/105/205
© Copyright by RCS AUDIO-SYSTEMS GmbH. Veröffentlichung und Vervielfältigung der enthaltenen Daten, auch auszugsweise, nur mit unserer Genehmigung.© Copyright by RCS AUDIO-SYSTEMS GmbH. Veröffentlichung und Vervielfältigung der enthaltenen Daten, auch auszugsweise, nur mit unserer Genehmigung.

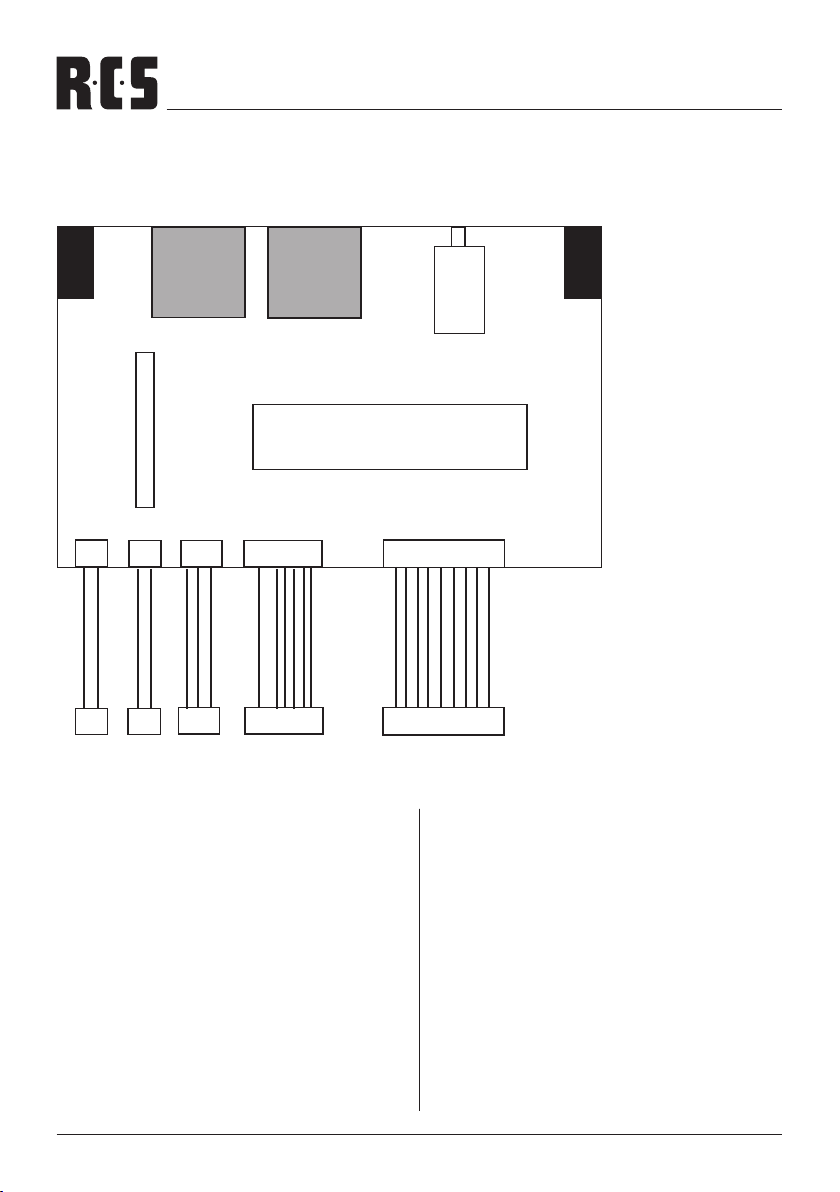

VERDRAHTUNGSPLAN MIT „VARIO-LINE“
• •
RJ45
RR-10
DIGITALE SCHNITTSTELLE
VERDRAHTUNGSPLAN MIT
„VARIO-LINE“
CN801 AS802 AS903 AS204 AS 4-1
N.C +17 GA/O R/M PTT CH RE 5 4 3 2 1
BY CM ST RE M1 M2 M3 M4 M5
RR-10 (REMOTE REV.)
SW801 - PRI S/W
RJ45
1. 2. 3. 4. 5.
RCS01.03.2011
1. Anschluss für Spannungsversorgung (+17V) vom Netz-
teil (Stecker AS-801). Lösen Sie dazu den Kabelbinder
im hinteren Teil des Gerätes und stecken den freien Ste-
cker (Kabel rot, schwarz) in die Buchse CN-801 des Mo-
dules RR-10.
2. Abgeschirmtes Audio-Kabel zur Verbindung mit Ein-
gangsplatine (Rückseite, Buchse AN802, freie 2-polige
Buchse oben auf Eingangsplatine).
3. Kabel (schwarz, weiss, rot) zur Verbindung mit PTT-Plati-
ne (Rückseite, Platine mit 7-poliger DIN-Buchse, Buchse
CN903, 3-polig).
4. 6-poliges Kabel zur Verbindung mit Relaisplatine (Vor-
derseite rechts oben, freie 6-polige Buchse CN901).
5. 10-poliges Kabel zur Verbindung mit Textmodul DM-10
(Digital Message). Kabel wird auf Textmodul auf Buch-
se CN4-1 angeschlossen. Ist kein Textmodul eingebaut
bleibt dieses Kabel frei.
1. Connectionforpowersupply(+17V)fromthepowersupply
(plug AS-801). Loosen the tie in the back of the unit and
plug the free connectors (cable red, black) into the socket
CN-801 of the module RR-10.
2. Shielded audio cable for connecting to input board (back,
jack AN802, free 2-pin socket on top input board).
3. Cable (black, white, red) to connect to PTT board (rear
panel with 7-pin DIN socket, socket CN903, 3-pole).
4. 6-pin cable for connection to relay board (front top right,
free 6-pin connector CN901).
5. 10-pin cable for connecting text module with DM-10
(digital message). Cable is connected to a text module
connector CN4-1. If no module is installed this cable
remains free.
