INSTALLATION INSTRUCTIONS
69-0617EF-01
R8184G PROTECTORELAY
OIL PRIMARY
APPLICATION
The intermittent ignition oil primary control operates the
oil burner, oil valve (if desired) and the ignition
transformer in response to a call for heat from the
thermostat. Through a C554 Cad Cell Flame Sensor, the
R8184 monitors the burner flame and shuts down the
system on ignition failure or on flame failure during the
run cycle. A light emitting diode (LED) on the terminal
strip lights when the safety switch opens to provide
safety shutdown indication. A manual reset button is
provided to reset the safety switch after lockout.
For convenience in system maintenance, the safety
switch can be manually opened using a lever on the
front of the control. Clock thermostats that power the
clock through the primary control transformer will lose
time during lockout unless backup batteries are
installed.
R8184G is component recognized by Underwriters
Laboratories Inc. and meets their flammability test
requirements for a final enclosure.
INSTALLATION
When Installing this Product…
1. Read these instructions carefully. Failure to follow
them could damage the product or cause a
hazardous condition.
2. Check the ratings given in the instructions and on
the product to make sure the product is suitable
for your application.
3. Installer must be a trained, experienced service
technician.
4. After installation is complete, check out product
operation as provided in these instructions.
CAUTION
Electrical shock hazard.
Disconnect power before beginning installation
to prevent electrical shock or equipment
damage. Make sure combustion chamber is free
of oil or vapor before starting system.
Choose Location
This unit can be mounted on a 4 x 4 in. junction box,
directly on the burner housing or inside the appliance
cabinet. In a replacement application, mount in the
same location as the old control. Line voltage
connections must be in a wiring enclosure, such as a
junction box or the appliance wiring compartment.
Make sure operating temperatures at the selected
location will be within the range of -40° C to +54° C
(-40° F to +130° F).
Make Wiring Connections and
Mount Control
Wiring must comply with all local codes and ordinances.
Before mounting the control, make line voltage
connections as shown in Fig. 3. Splice leads with
solderless connectors. Do not exceed load ratings
shown on the device label.
If cad cell leads are run with line voltage wires, breakout
knockout at the bottom of the low voltage terminal strip
and thread can cell leads through the hole.
If necessary use control as a template to mark and drill
new mounting holes. Mount using No. 6 screws (obtain
locally).
After mounting, make low voltage connections to the
screw terminals. Strip leads 3/8 in. [10 mm] and insert
under terminal screw. See Fig. 3. Connect cad cell leads
to F-F terminals and thermostat leads to T-T terminals.
See Fig. 1.

R8184G PROTECTORELAY OIL PRIMARY
69-0617EF—01 2

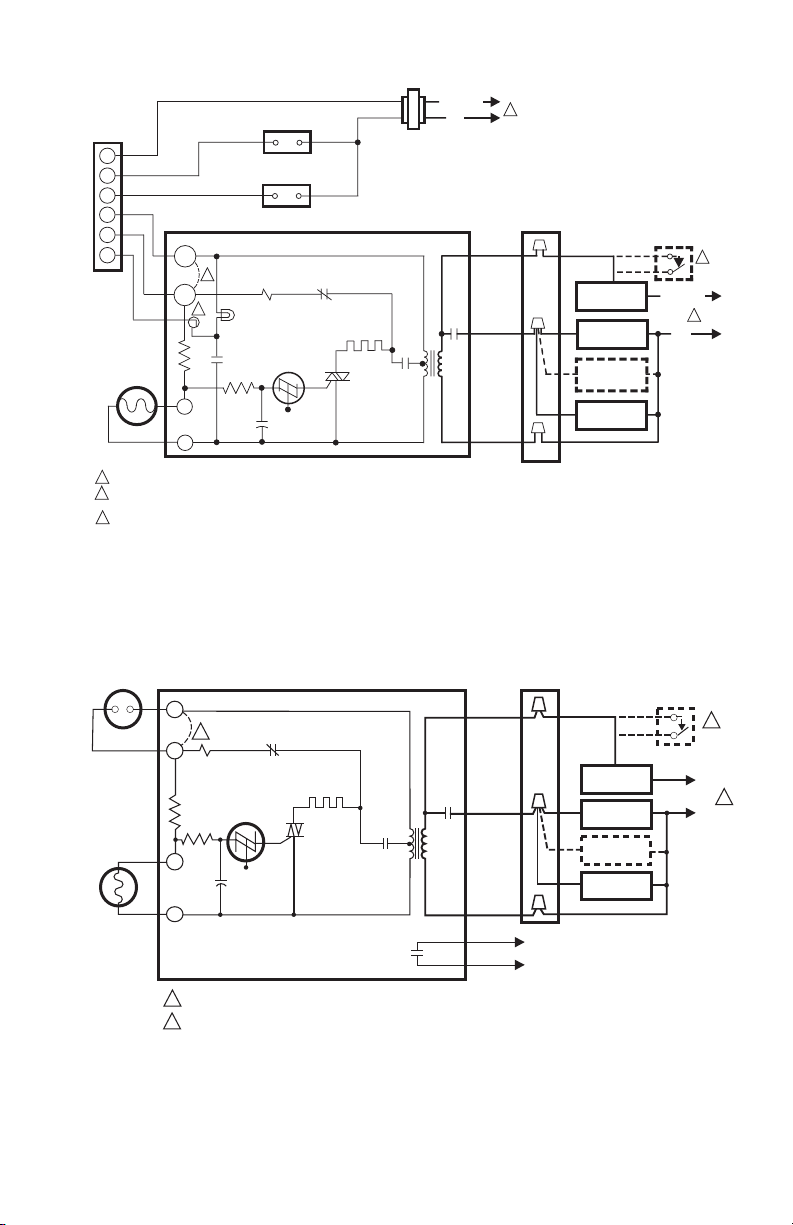

Fig. 1. Typical hookup for R8184G with indicator light and isolated alarm relay.
The R8184G4082 (45 sec.) and R8184G4090 (15 sec.) are
equipped with dry contacts for remote alarm. When the
safety switch opens, the alarm switch contacts close to
initiate alarm. The alarm contact rating is 25 VA at 24 V,
50/60 Hz.
Wire the control system as shown in Fig. 2.

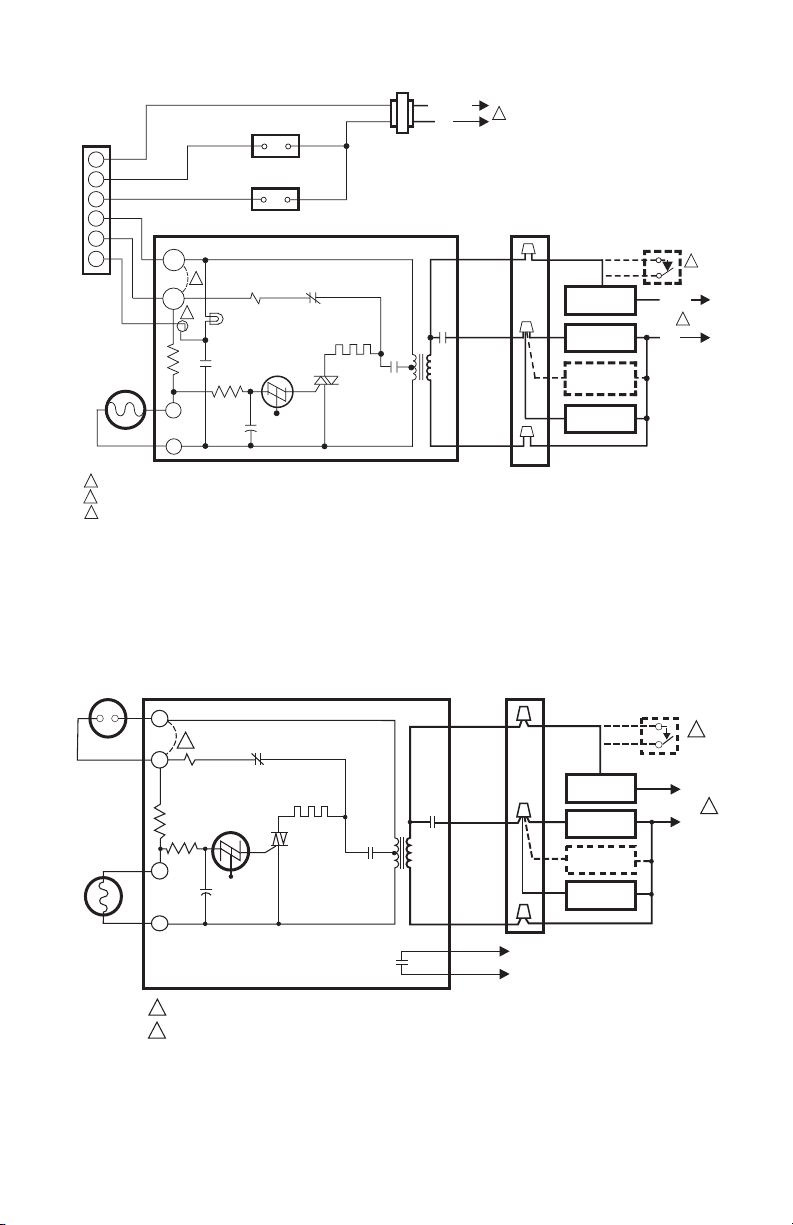

Fig. 2. Typical hookup for R8184G4082 and R8184G4090.
JUNCTION BOX
BLACK
L1
(HOT)
L2
LIMIT
BURNER
MOTOR
IGNITION
OIL VALVE
(OPTIONAL)
ORANGE
WHITE
BILATERAL
SWITCH
CAPACITOR
TRIAC 1K1
R2
R8184G PROTECTORELAY CONTROL
SAFETY
SWITCH
R1
1K2
M718A
SAFETY
SWITCH
HEATER
1K
CAD CELL
POWER SUPPLY. PROVIDE DISCONNECT MEANS AND OVERLOAD PROTECTION AS REQUIRED.
1
F
F
COOLING
CONTROL
2
LINE VOLTAGE
THERMOSTAT
2
1
TO USE R8184 WITH LINE VOLTAGE CONTROLLER, JUMPER T-T TERMINALS AND CONNECT LINE VOLTAGE THERMOSTAT IN SERIES WITH LIMIT CONTROLLER.
3
T(W)
T(R)
LOCKOUT
INDICATOR
LED
SAFETY
SWITCH
R
G
Y
W
X
C
RH
FAN
RELAY
L1 (HOT)
L2 1
2
3 REMOVE PLUG AND ROUTE VIOLET LEADWIRE THROUGH HOLE IN BASE OF R8184.
T87F/Q539A COOLING
TRANSFORMER
VIOLET
JUNCTION BOXTHERMOSTAT
BLACK
ORANGE
WHITE
RED
RED
R2
SAFETY
SWITCH
SAFETY
SWITCH
TO REMOTE
ALARM CIRCUIT
M5172A
POWER SUPPLY. PROVIDE DISCONNECT MEANS AND OVERLOAD PROTECTION AS REQUIRED.
TO USE R8184 WITH LINE VOLTAGE CONTROLLER, JUMPER T-T TERMINALS AND CONNECT LINE VOLTAGE THERMOSTAT
IN SERIES WITH LIMIT CONTROLLER.
CAD CELL F
T
T
F
R8184G PROTECTORELAY® CONTROL
SAFETY
SWITCH
HEATER
1K
TRIAC
BILATERAL
SWITCH
CAPACITOR
R1
1K2
1K1
1
2
2
2
1
IGNITION
LIMIT
LINE VOLTAGE
THERMOSTAT
OIL VALVE
(OPTIONAL)
BURNER
MOTOR
L2
L1
(HOT)

R8184G PROTECTORELAY OIL PRIMARY
369-0617EF—01
Fig. 3. Mount the control after connecting line voltage
leads.
CHECKOUT
Start System
WARNING
Fire hazard.
Can cause severe burns. Make sure combustion
chamber is free of oil or oil vapor before starting
system.
1. Push in and release red reset button.
2. Open hand valve in oil supply line.
3. Make sure system is powered. Check circuit
breaker or fuse and close system switch, if
provided.
4. Set thermostat to call for heat.
5. Burner should light and operate until call for
heat ends.
Check Safety Features
Simulate flame failure:
1. Follow starting procedure to turn on burner.
2. Close hand valve in oil supply line.
3. Safety switch should lock out approximately in
safety switch timing indicated on label. Indicator
light should come on. Ignition and motor should
stop and oil valve should close.
Simulate ignition failure:
1. Follow starting procedure to turn on burner, except
do not open oil supply hand valve.
2. Safety switch should lock out in safety switch
timing (see label). Indicator light should come on.
Ignition and motor should stop and oil valve should
close.
Simulate power failure:
1. Follow starting procedure to turn on burner.
2. With burner running, trip circuit breaker or remove
fuse to turn off power to the system.
3. Burner should stop.
4. Restore power. Burner should restart. If system
does not operate as described, proceed to
Troubleshooting.
TROUBLESHOOTING AND
MAINTENANCE
IMPORTANT
This control contains no field-serviceable parts.
Do not attempt to take it apart. Replace entire
control if operation is not as described.
Preliminary Steps
1. Check wiring connections and power supply. Make
sure power is on to the controls, burner motor, and
ignition transformer.
2. Make sure limit control is closed.
Check Oil Primary Relay
NOTE: You’ll need an insulated jumper wire with both
ends stripped.
1. Disconnect cad cell leads from F-F terminals.
2. Reset safety switch and set thermostat to call for
heat. Burner should start.
3. Within safety switch timing, jumper F-F terminals
with insulated jumper wire. Burner should continue
to run.
4. After safety switch timing, remove jumper. Burner
should shut down in safety switch timing.
5. If operation is not as described, replace oil primary
control.
Check Cad Cell
1. Disconnect power at system switch, circuit breaker
or fuse.
2. Clean cell face with soft cloth.
3. Make sure cell is seated securely in socket. Be
careful not to disturb socket position.
4. Reconnect cad cell leads to F-F terminals.
5. Reset safety switch, turn on power and set
thermostat to call for heat.
6. If burner does not operate, or if safety switch trips,
replace cad call. Order part no. 130367.
Trip Safety Switch Before
Performing Burner Maintenance
CAUTION
Tripping the safety switch shuts down the burner
but does not disconnect the power supply. Turn
off power at system switch or circuit breaker
before servicing the control system, burner motor,
oil valve or ignition to avoid electric shock.
To trip the safety switch, move the safety switch lever
down until the red reset button pops out and the
indicator light comes on. See Fig. 4. Burner will not
operate until safety switch is reset by pushing in the red
reset button.

R8184G PROTECTORELAY OIL PRIMARY
© 2020 Resideo Technologies, Inc. All rights reserved.
This product is manufactured by Resideo Technologies, Inc. and its affiliates.
www.resideo.com
Resideo Technologies, Inc.
1985 Douglas Drive North, Golden Valley, MN 55422
1-800-468-1502
69-0617EF—01 M.S. 09-20 | Printed in United States

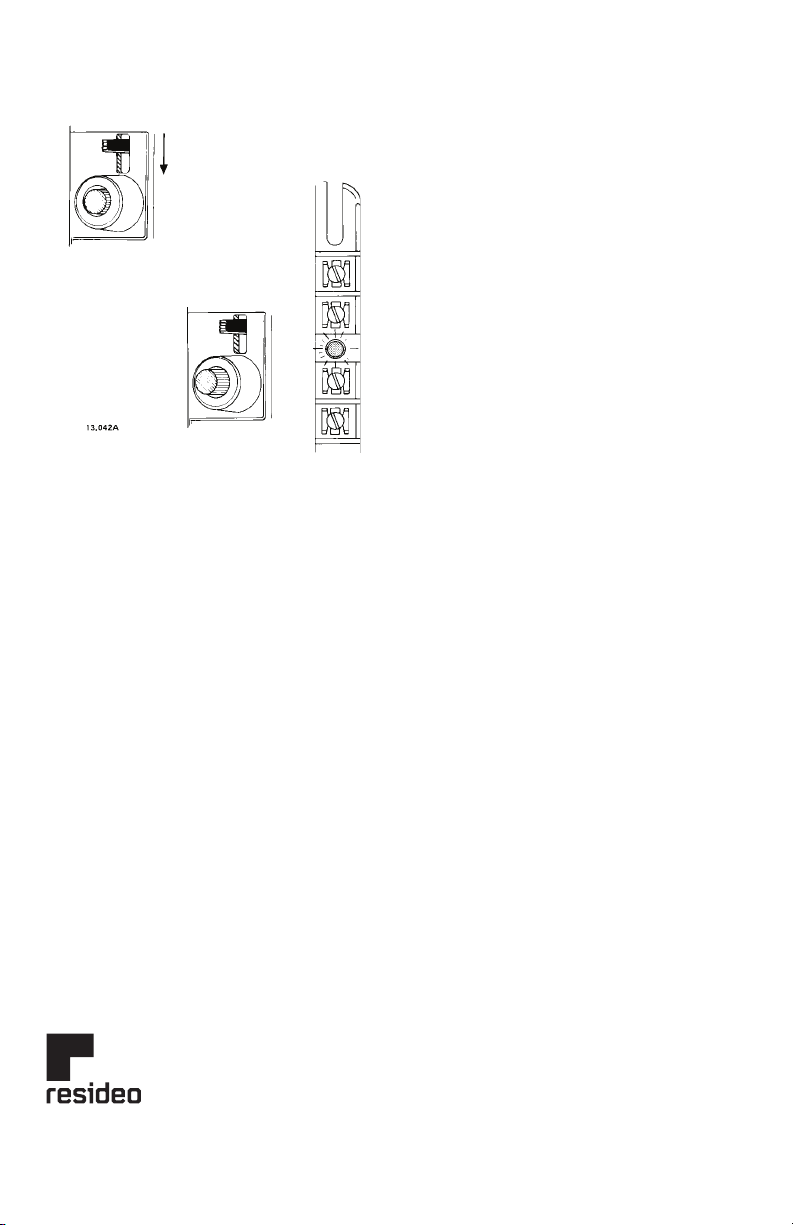

Fig. 4. Move lever down to trip safety switch.
PUSH LEVER DOWN
TO TRIP SAFETY SWITCH
WHEN SAFETY SWITCH TRIPS
• RESET BUTTON POPS OUT
• INDICATOR LIGHT COMES ON

NOTICE D'INSTALLATION
RÉGULATEUR PRIMAIRE POUR
BRÛLEUR AU MAZOUT R8184G
APPLICATION
Le régulateur primaire à allumage intermittent
commande les brûleurs au mazout, les vannes à mazout
(s’il y a lieu) et les transformateurs d’allumage en
réponse à une demande de chaleur du thermostat. À
l’aide d’un détecteur de flamme à cellule
photoconductrice C554, le R8184 surveille la flamme du
brûleur et arrête le système sur extinction de la flamme
ou sur extinction de la flamme pendant le cycle de
fonctionnement. Un voyant à DEL sur le bornier s’allume
lorsque l’interrupteur de sécurité s’ouvre pour indiquer
un arrêt de sécurité. Le bouton de réarmement sert à
réactionner l’interrupteur de sécurité après le
verrouillage.
Pour faciliter la maintenance du système, l’interrupteur
de sécurité peut être ouvert manuellement à l’aide du
levier à l’avant du régulateur. Les thermostats à horloge
qui alimentent l’horloge au moyen du transformateur du
régulateur primaire prendront du retard pendant le
verrouillage, à moins que des piles de secours ne soient
installées.
Le R8184G est un composant certifié UL qui répond aux
exigences de leur test d’inflammabilité pour un boîtier
final.
INSTALLATION
Pour Installer Cet Appareil…
1. Lire attentivement les instructions. Le fait de ne
pas les suivre risque d’endommager le produit ou
de constituer un danger.
2. Vérifier les caractéristiques spécifiées dans les
instructions et indiquées sur le produit, et
s’assurer que celui-ci correspond bien à
l’application prévue.
3. L’installateur doit être un technicien d’expérience
ayant reçu une formation pertinente.
4. Une fois l’installation terminée, vérifier le
fonctionnement du produit comme indiqué aux
présentes instructions.
MISE EN GARDE
Danger de décharge électrique.
Couper l’alimentation avant l’installation afin
d’éviter tout choc électrique ou tout dommage à
l’équipement.
S’assurer que la chambre de combustion est
exempte de mazout ou de vapeur avant de
mettre le système en marche.
Emplacement
L’appareil peut être installé sur une boîte de jonction de
4 x 4 po, directement sur le brûleur ou à l’intérieur du
coffret. Dans le cas d’un remplacement, l’installer au
même endroit que l’ancien régulateur. Les
raccordements tension secteur doivent être à l’intérieur
d’un boîtier comme une boîte de jonction ou le
compartiment de câblage de l’appareil.
S’assurer que les températures de service à l’endroit
choisi se situeront entre -40 ° et 54 °C (-40 ° et 130 °F).
Raccordement et Installation
Le câblage doit être conforme aux codes et règlements
locaux.
Avant d’installer le régulateur, effectuer les
raccordements tension secteur comme l’indique la
Fig. 3. Épisser les conducteurs munis de connecteurs
non soudés. Ne pas dépasser les charges nominales
indiquées sur l’étiquette de l’appareil.
Si les conducteurs des cellules photoconductrices sont
insérés avec les fils tension secteur, percer l’ouverture
prédéfonçable au bas du bornier basse tension et y
insérer les conducteurs de la cellule photoconductrice.
S’il y a lieu, utiliser le régulateur comme gabarit pour
marquer et percer de nouveaux trous de fixation.
L’installer à l’aide des vis no 6 (se les procurer sur
place).
Après l’installation, effectuer les raccordements faible
tension aux bornes à vis. Voir Fig. 3. Raccorder les
conducteurs des cellules photoconductrices aux bornes
F-F et les conducteurs du thermostat aux bornes T-T.
Voir Fig. 1.

RÉGULATEUR PRIMAIRE POUR BRÛLEUR AU MAZOUT R8184G
69-0617EF—01 6
Fig. 1. Schéma de raccordement type du R8184G avec voyant.
Les relais de protection R8184G4082 (45 s) et
R8184G4090 (15 s) sont équipés de contacts secs pour
une alarme à distance. Lorsque le contacteur de sécurité
s'ouvre, les contacts de l'alarme se ferment pour sonner
l'alarme. Valeurs nominales des contacts d'alarme :
25 VA à 24 V, 50/60 Hz.
Câblez le circuit de commande comme indiqué à la Fig. 2.
Fig. 2. Branchement standard pour relais R8184G4082 et R8184G4090.
BOÎTE DE JONCTION
NOIR
L2
LIMITEUR
MOTEUR DU
BRÛLEUR
ALLUMAGE
VANNE
MAZOUT
(OPTIONNELLE)
ORANGE
BLANC
INTERRUPTEUR
BILATÉRAL
CONDUCTEUR
TRIAC 1K1
R2
RÉGULATEUR PROTECTORELAY R8184G
SS
R1
1K2
MF718A
ÉLÉMENT
CHAUFFANT DE
L’INTERRUPTEUR
DE SÉCURITÉ
1K
CELLULE
PHOTOCONDUCTRICE
ALIMENTATION. FOURNIR, AU BESOIN, UN DISPOSITIF DE COUPURE ET UNE PROTECTION CONTRE LES SURCHARGES.
1
F
F
RELAIS DU
COMPRESSEUR
2
THERMOSTAT
TENSION SECTEUR
2
1
POUR COMBINER LE R8184 À UN RÉGULATEUR TENSION SECTEUR, RACCORDER PAR CAVALIER LES BORNES T-T ET BRANCHER LE
THERMOSTAT TENSION SECTEUR EN SÉRIE AVEC LE LIMITEUR.
3
T(W)
T(R)
VOYANT DE
L'INDICATEUR DE
VERROUILLAGE
SS
R
G
Y
W
X
C
RH
RELAIS DU
VENTILATEUR
L1 (SOUS
TENSION)
L1 (SOUS
TENSION)
L2 1
2
3 RETIRER LE BOUCHON ET ACHEMINER LE FIL VIOLET DANS LE TROU SITUÉ À L'INTÉRIEUR DE LA BASE DU R8184.
T87F/Q539A TRANSFORMATEUR
DU COMPRESSEUR
VIOLET
BO
Î
TE DE JONCTIONTHERMOSTAT
NOIR
ORANGE
BLANC
ROUGE
ROUGE
R2
CONTACTEUR
DE SÉCURITÉ
CONTACTEUR
DE SÉCURITÉ
VERS LE CIRCUIT
D'ALARME À DISTANCE
MF5172A
ALIMENTATION. FOURNIR, AU BESOIN, UN DISPOSITIF DE COUPURE ET UNE PROTECTION CONTRE LES SURCHARGES.
POUR COMBINER LE R8184 À UN RÉGULATEUR TENSION SECTEUR, RACCORDER PAR CAVALIER LES BORNES T-T ET
BRANCHER LE THERMOSTAT TENSION SECTEUR EN SÉRIE AVEC LE LIMITEUR.
CELLULE
PHOTOCONDUCTRICE F
T
T
F
RÉGULATEUR PROTECTORELAY R8184G
ÉLÉMENT
CHAUFFANT DE
L’INTERRUPTEUR
DE SÉCURITÉ
1K
TRIAC
INTERRUPTEUR
BILATÉRAL
CONDENSATEUR
R1
1K2
1K1
1
2
2
2
1
ALLUMAGE
LIMITEUR
THERMOSTAT
TENSION SECTEUR
VANNE MAZOUT
(OPTIONNELLE)
MOTEUR DU
BRÛLEUR L2
L1
(SOUS
TENSION)

RÉGULATEUR PRIMAIRE POUR BRÛLEUR AU MAZOUT R8184G
769-0617EF—01
Fig. 3. Installer le régulateur après avoir raccordé les
conducteurs tension secteur.
VÉRIFICATION
Mise en Marche du Système
AVERTISSEMENT
Danger d’incendie.
Peut causer des brûlures graves. S’assurer que la
chambre de combustion est exempte de mazout
ou de vapeur de mazout avant de mettre le
système en marche.
1. Appuyer sur le bouton de réarmement rouge et
le relâcher.
2. Ouvrir le robinet de la conduite d’alimentation
en mazout.
3. S’assurer que le système est sous tension.
Vérifier le disjoncteur ou le fusible et fermer
l’interrupteur du système, s’il y a lieu.
4. Régler le thermostat pour qu’il y ait un appel de
chaleur.
5. Le brûleur devrait se mettre en marche jusqu’à
ce que l’appel de chaleur soit terminé.
Vérification des Dispositifs de
Sécurité
Simuler une extinction de la flamme :
1. Suivre les instructions pour la mise en marche du
brûleur.
2. Fermer le robinet de la conduite d’alimentation en
mazout.
3. L’interrupteur de sécurité devrait verrouiller le
système selon la temporisation indiquée sur
l’étiquette. Le voyant devrait s’allumer. L’allumage
et le moteur devraient s’arrêter et la vanne à
mazout devrait se fermer.
Simuler une défectuosité de l’allumage :
1. Suivre les instructions pour la mise en marche du
brûleur. Toutefois, ne pas ouvrir le robinet
d’alimentation en mazout.
2. L’interrupteur de sécurité devrait verrouiller le
système selon la temporisation indiquée sur
l’étiquette. Le voyant devrait s’allumer. L’allumage
et le moteur devraient s’arrêter et la vanne à
mazout devrait se fermer.
Simuler une panne de courant :
1. Suivre les instructions pour la mise en marche du
brûleur.
2. Pendant que le brûleur fonctionne, déclencher le
disjoncteur ou retirer le fusible pour mettre le
système hors tension.
3. Le brûleur devrait s’arrêter.
4. Rétablir l’alimentation. Le brûleur devrait se
remettre en marche. Si le système ne fonctionne
pas comme il est décrit, procéder à la vérification.
VÉRIFICATION ET
MAINTENANCE
IMPORTANT
Ce régulateur ne contient aucun composant qui
peut être remplacé en clientèle. Ne pas
démonter le régulateur. Remplacer le régulateur
en entier si le fonctionnement est différent de
celui.
Étapes Préliminaires
1. Vérifier les raccordements et l’alimentation.
S’assurer que le régulateur, le moteur du brûleur et
le transformateur d’allumage sont alimentés.
2. S’assurer que le limiteur est fermé.
Vérification du Relais du Régulateur
Primaire Pour Brûleur au Mazout
REMARQUE : vous aurez besoin d'un cavalier isolé avec
les deux extrémités dénudées.
1. Déconnecter les conducteurs de la cellule
photoconductrice des bornes F-F.
2. Réarmer l’interrupteur de sécurité et régler le
thermostat pour qu’il y ait un appel de chaleur. Le
brûleur devrait se mettre en marche.
3. Pendant la temporisation de l’interrupteur de
sécurité, raccorder les bornes F-F au moyen d’un fil
d’un cavalier isolé. Le brûleur devrait continuer à
fonctionner.
4. Après la temporisation de l’interrupteur de sécurité,
retirer le cavalier. Le brûleur devrait s’arrêter
pendant la temporisation de l’interrupteur de
sécurité.
5. Si le fonctionnement n’est pas comme il est décrit,
remplacer le régulateur primaire pour brûleur à
mazout.
Vérification de la Cellule
Photoconductrice
1. Couper l’alimentation à l’interrupteur du système,
au disjoncteur ou au fusible.
2. Nettoyer l’avant de la cellule avec un chiffon doux.

RÉGULATEUR PRIMAIRE POUR BRÛLEUR AU MAZOUT R8184G
© 2020 Resideo Technologies, Inc. Tous droits réservés.
Ce produit est fabriqué par Resideo Technologies, Inc.et ses sociétés affiliées.
www.resideo.com
Resideo Technologies, Inc.
1985 Douglas Drive North, Golden Valley, MN 55422
1-800-468-1502
69-0617EF—01 M.S. 09-20 | Imprimé aux États-Unis
3. S’assurer que la cellule est bien logée dans la
douille. Faire attention de ne pas déplacer le
support.
4. Rebrancher les conducteurs de la cellule
photoconductrice aux bornes F-F.
5. Réarmer l’interrupteur de sécurité, mettre le
système sous tension et régler le thermostat pour
qu’il y ait un appel de chaleur.
6. Si le brûleur ne fonctionne pas, ou si l’interrupteur
de sécurité bascule, remplacer la cellule
photoconductrice. Commander la pièce no
130367.
Déclencher l’Interrupteur de
Sécurité Avant d’Effectuer la
Maintenance du Brûleur
MISE EN GARDE
Le déclenchement de l’interrupteur de sécurité
provoque la fermeture du brûleur sans couper
l’alimentation. Couper l’alimentation à
l’interrupteur du système ou au disjoncteur
avant d’assurer la maintenance du système, du
moteur du brûleur, de la vanne à mazout ou de
l’allumage pour éviter tout choc électrique.
Pour déclencher l’interrupteur de sécurité, abaisser le
levier jusqu’à ce que le bouton de réarmement rouge
ressorte et que le voyant s’allume. Voir Fig. 4. Le brûleur
ne fonctionnera pas jusqu’à ce que l’interrupteur de
sécurité soit réarmé en appuyant sur le bouton rouge.
Fig. 4. Abaisser le levier de manière à déclencher
l’interrupteur de sécurité.
ABAISSER LE LEVIER DE MANIÈRE À
DÉCLENCHER L’INTERRUPTEUR DE SÉCURITÉ.
LORSQUE L’INTERRUPTEUR DE
SÉCURITÉ SE DÉCLENCHE :
• LE BOUTON DE RÉINITIALISATION RESSORT;
• LE TÉMOIN LUMINEUX S’ALLUME.
