Unpacking
1. Remove all packing material.
Recycling is recommended.
2. Carefully remove the hand dryer from
the shipping carton, using care not
to drop the appliance.
3. Inspect carefully for any damage
that may have occurred during
transit. Check for any loose, missing
or damaged parts. If the hand dryer
is damaged, promptly inform the
shipper or dealer where you
purchased it.
General Safety Information
Failure to disconnect
the power source
before installation can result in serious
injury or death from electric shock.
–Always disconnect the power source
before servicing or installing the
hand dryer.
Failure to properly
ground this unit
could result in severe electrical
shock and / or death.
– The dryer must be properly grounded
(Earthed) for safe operation. An
identified ground connection point
is supplied on the chassis of the dryer.
–Although not required by the U.S.
National Electrical Code, we recom-
mend GFCI protection in wet or damp
locations or as required by local code.
Risk of fire, personal
injury or property
damage are possible if local codes, U.S.
NEC codes or safety recommendations
are not followed.
– Use only the electrical power (voltage
and frequency) specified for the
model hand dryer being installed.
– Connect the hand dryer to the
nearest suitable distribution panel.
–To limit a voltage drop, and insure
efficient operation, use No. 12 wire
or larger as required by local or U.S.
National Electrical Code.
–Do not connect to a branch circuit
with CB or fuse protection over 20
Amps. This is in compliance with the
U.S. National Electrical Code #210-20.
–All automatic model hand dryers
must have a dedicated 20 Amp
circuit as required by Underwriters
Laboratories, Inc. (UL).
–Route all field wiring away from any
moving parts within the hand dryer.
Improper mounting of
this hand dryer could
result in personal injury or property
damage.
– Follow the mounting recommenda-
tions in Table 1.
– On a stud wall, one side of the hand
dryer should be mounted to an
existing stud.
CAUTION
World Dryer Airmax™
Hand Dryers
Operating Instructions & Parts Manual (D)XM and (D)M
Please read and save these instructions. Read carefully before attempting to assemble, install, operate or maintain the product described.
Protect yourself and others by observing all safety information. Failure to comply with instructions could result in personal injury and/or
property damage! Retain instructions for future reference.
Description
World Dryer high performance warm air hand dryer, powered by a high speed
universal motor, delivering 2300 Watts of drying power. This hand dryer runs
on 115 Volts AC or 208/220-240 Volts AC electrical supply, depending on model.
Automatic and push-button models are represented in this product group. This
appliance is intended for use in hand drying, contributing to fast, hygienic and cost
effective hand sanitation. This hand dryer may be used in commercial, industrial,
office and public facility environments.
R
(D)XM Fixed Automatic 113/8” x 95/8” x 81/8” 18/29 Steel/Iron
(D)M Fixed 20 Seconds 113/8” x 95/8” x 81/8” 18/29 Steel/Iron
General Specifications
Dimensions Weight Cover
Model Nozzle Drying Cycle (W x H x D) (Lbs.) Material
(D)XM5 Automatic 115 VAC / 60 Hz 20 2300
(D)M5 Pushbutton 115 VAC / 60 Hz 20 2300
(D)XM54 Automatic 208-230 VAC / 60 Hz 10 2300
(D)M54 Pushbutton 208-230 VAC / 60 Hz 10 2300
(D)XM548 Automatic 220-240 VAC / 50 Hz 10 2300
(D)M548 Pushbutton 220-240 VAC / 50 Hz 10 2300
Electrical Specifications (cULus Listed, E19860, CE TUV-GS)
Model Type Electrical Input Amperage Watts
Men’s washrooms 46 (117)
Women’s washrooms 44 (112)
Children’s washrooms, ages 4-7 32 (81)
Children’s washrooms, ages 7-10 36 (91)
Children’s washrooms, ages 10-13 40 (102)
Children’s washrooms, ages 13-17 44 (112)
Handicap Mounting Height 37 (94)
Recommended Mounting Heights from Floor to Bottom of Dryer
Hand Dryer in. (cm)
Table 1
D
E
U
T
S
C
H
I
T
A
L
I
A
N
O
distributed by RESTROOM DIRECT 704 . 937.2673 www.RestroomDirect.com

2
E
N
G
L
I
S
H
Installation
FOR MODELS (D)M5, 54, 548
1. Disconnect the power source.
2. Use the security Allen wrench
supplied to remove the (2) cover
mounting screws. Remove the
cover from the dryer.
3. Place the hand dryer base on the wall
at the desired location using Table 1
to determine the recommended
mounting height. With the base so
located, use it as a template to mark
locations of the 4 mounting bolt holes
on the wall. When two or more
dryers are installed, they should
be spaced 24” (61 cm) minimum
from center to center.
4. Fasten the base to the wall, using the
type of bolts suggested in Table 2.
5. Connect the dryer to the nearest
suitable distribution panel.
6. Replace cover, making certain not
to over-tighten cover bolts.
FOR AUTOMATIC DRYER
MODELS (D)XM5, 54, 548
1. Disconnect the power source.
2. Use the security Allen wrench
supplied to remove the (2) cover
mounting screws. Remove the
cover from the dryer.
3. Place the hand dryer base on the wall
at the desired location using Table 1
to determine the recommended
mounting height. With the base so
located, use it as a template to mark
locations of the 4 mounting bolt holes
on the wall. When two or more
dryers are installed, they should be
spaced 24” (61 cm) minimum from
center to center. Applies only to
the Automatic models: ensure that
no reflective object (such as a hand
basin) is located directly under the
infra-red sensor eye; the minimum
distance is 18 inches.
4. All automatic dryers must have their
own dedicated 20 amp circuit. This
is a UL-suggested requirement.
IMPORTANT: Consult local and
general regulations before performing
dryer installation. Ensure that the
electrical network is not overloaded.
Do not connect to a branch circuit
over 20 amps.
Maintenance
1. Remove fuse or shut off power to
the dryer at fuse box.
2. With security Allen wrench supplied
with dryer, remove two Allen screws
from bottom side of dryer case.
3. Remove dryer cover.
CLEANING INSTRUCTIONS
Read complete Instructions before
proceeding. Under normal use, cleaning
the Dryer once a year will keep it in
good operating condition. If the wash-
room traffic is heavier than normal,
the cleaning should be done every 6
months. Lint and dust build up inside
the dryer can result in damage to motor
and heating element as well as hot
emissions that could injure the user.
1. Turn off dryer at circuit breaker or
fuse panel.
2. Remove two cover mounting screws
from dryer cover using security Allen
wrench provided. Support cover while
removing screws.
3. Remove three (3) side screws holding
blower housing together. Note posi-
tion of heating element. The lead
wires are directed through the
clearance hole in the blower housing
halves. Carefully remove the heating
element however, do not disconnect
the wires.
4. Clean blower wheel halves using a
1/2“ diameter radial bristle brush.
Insert brush through space between
individual blades and dislodge dirt.
Do not bend blades.
World Dryer Airmax™Hand Dryers
(D)XM and (D)M
World Dryer Operating Instructions and Parts Manual
Type of Wall
Hollow Tile, Lath, Wall Board or Metal
Cement, Brick, or Tile Covered Cement or Brick
Stud Wall with Wood Backing
Type of Bolt
1/4” (M6) Screw Type or Wing Type Toggle Bolts
1/4” (M6) Stud Type Expansion Bolts
No.16 (M8) Wood Screws
Minimum Bolt Length
Dependent on wall thickness
3” (76 mm)
23/4” (70 mm)
Table 2
NOTE: When using surface mount wiring, an optional, available offset fitting #100BR must be ordered to adapt the wiring to
1/2” EMT.
distributed by RESTROOM DIRECT 704 . 937.2673 www.RestroomDirect.com

3
Maintenance (Continued)
5. Vacuum out dirt from blower and
housing, reposition heating element
and housing half and replace three
(3) side screws. Tighten gently making
sure that mica heating element pieces
are positioned in housing slots with
connecting wires passing through
blower housing hole.
6. Use soft-medium bristle 1/2“ paint
brush to clean dust and dirt from
motor and switch timer. Do not
bend switch blade when cleaning.
7. Use a stiff brush to clean dirt from
inside of nozzle grill and inlet grill.
Water may be necessary to flush dirt
from inlet grill. Dry inside of cover
before replacing if water is used.
8. Inspect motor brushes. To inspect
brushes insert tooth pick in hole
in end of brush assembly. If tooth
pick is inserted more than one inch,
replace brushes. (See replacement
instructions.)
9. Replace cover. Place cover squarely
over base and push flush to wall.
Insert 2 cover mounting screws
and tighten until snug. Do not
over-tighten.
REPLACEMENT OF MOTOR BRUSHES
1. Remove locking spring clip securing
brush holder.
2. Draw brush cap out of motor slowly
until wire connector appears.
3. Detach wire connector and remove
brush and holder assembly.
NOTE: When unpacking brush assembly
from carton it is important to hold
carbon brush in brush holder securely.
P/N 206NL
4. Insert new assembly to point where
wire quick connect connection can
be made.
5. Push brush quick-connects on motor
and brush sleeve together.
6. Push brush assembly back in place
and insert locking spring clip.
REPLACEMENT OF HEATING
ELEMENT
1. Remove three screws holding
blower housing (#211PA and #112P)
together, and remove #112P side
of housing.
2. Disconnect the white wires of the
heating element at the terminal block
and switch terminal. Replace with
the new heating element of proper
voltage and wattage, being careful to
connect it identically to the old one.
3. Hold element in position on stationary
side of blower housing and slip
removable side in place, making sure
element frames fit into grooves in
blower housing and both wires run
through notch at top of air outlet,
and replace three screws fastening
blower housing together.
4. Reconnect wires to terminal block
and switch. Make certain all wires are
properly reconnected and match the
wiring diagram located on the inside
of the Dryer Cover.
REPLACEMENT OF SWITCH TIMER
MODELS (D)M5, 54, 548
1. Remove screws from each of the two
terminals on switch timer, marking
wires for correct reconnection to
switch terminals.
2. Replace defective timer with new
one. (Specify Dryer Model when
ordering Timer.)
3. Reconnect wires to terminals.
4. Replace cover (be sure cover fits
squarely over base unit) and push
in until cover is flush with wall and
insert two cover mounting screws.
Do not over-tighten the mounting
screws.
5. Turn on power to dryer.
Models (D)XM and (D)M
World Dryer Operating Instructions and Parts Manual
R
E
N
G
L
I
S
H
distributed by RESTROOM DIRECT 704 . 937.2673 www.RestroomDirect.com

4
(D)XM and (D)M
World Dryer Operating Instructions and Parts Manual
For Repair Parts, call 1 [phone]
Please provide following information:
-Model number
-Serial number
-Part description and number as shown in parts list
11
16
7
12
10
15
21
8
13 9
1
5
3
18
2
6
14
19
4
17
20

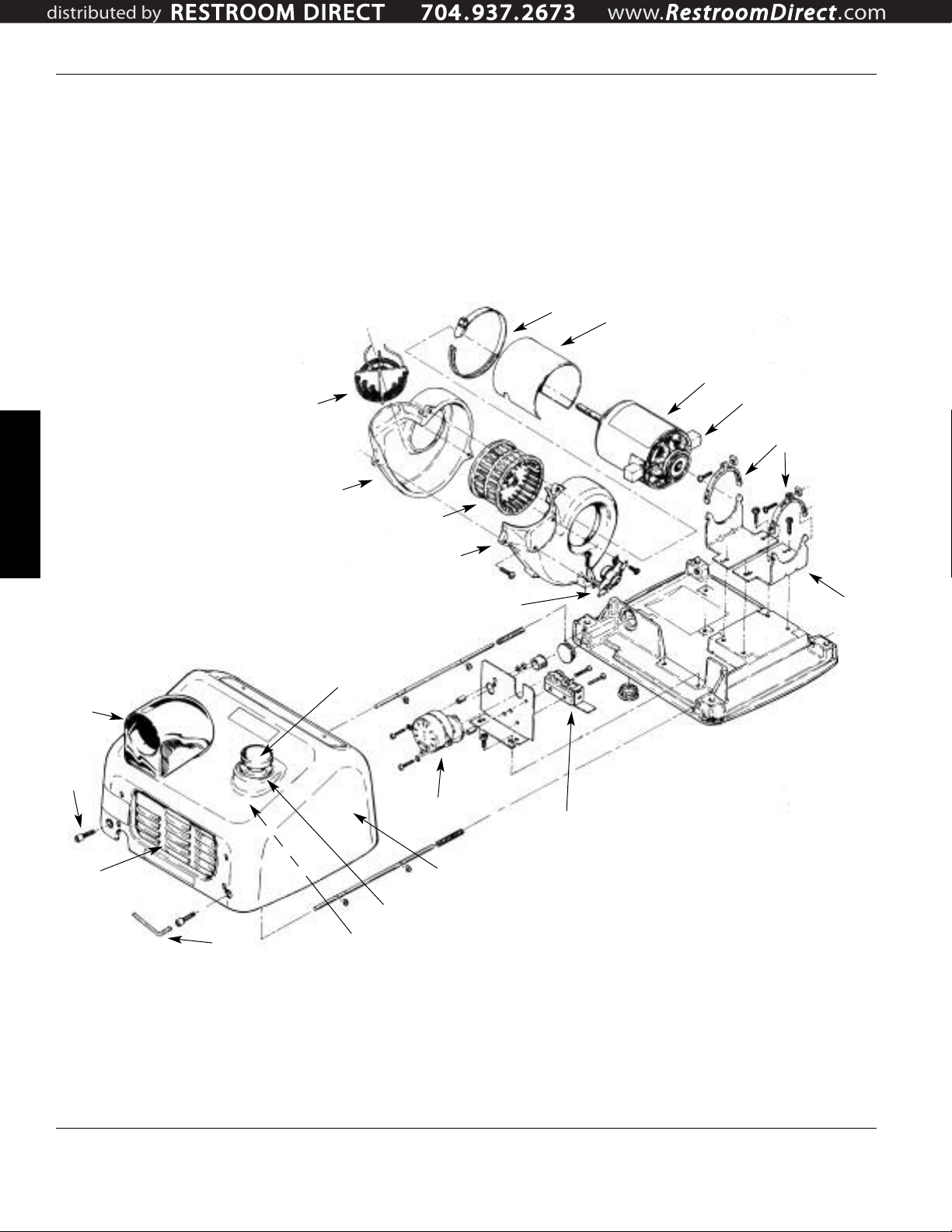

Figure 1 – Repair Parts Illustration for Hand Dryers
E
N
G
L
I
S
H
distributed by RESTROOM DIRECT 704 . 937.2673 www.RestroomDirect.com

5
Repair Parts List for Hand Dryers
Models (D)XM and (D)M
World Dryer Operating Instructions and Parts Manual
1 Clamp, Motor Baffle 23-100 1
2 Baffle, Motor 127HS 1
3 Motor (D)XM5, (D)M5 32-120K 1
Motor (D)XM54, (D)M54, (D)XM548, (D)M548 32-230K 1
4 Motor Brush 206NL 2
5 Motor Mounting Strap 110-4A 2 sets
6 Motor Mounting Brackets 110-4 2
7 Micro Switch Only (D)M(All) 143F 1
8 Switch Timer Unit (D)M5 125XMK 1
Switch Timer Unit (D)M54 125AMK 1
Switch Timer Unit (D)M548 125MCEK 1
9 Cover Complete, Cast Iron, Automatic, White XM(All)* 72DXM5-974K 1
Cover Complete, Cast Iron, Pushbutton, White M(All)* 70M5-974K 1
Cover Complete, Steel, Automatic, White DXM(All)* 70XM5-974K 1
Cover Complete, Steel, Pushbutton, White DM(All)* 72DM5-974K 1
Cover Complete, Stainless Steel, Auto/Pushbutton* Call to Order 1
10 Pushbutton Adapter, Gasket and Bushing Unit (D)M(All) 190K 1
11 Pushbutton Retaining Ring, Insulated Push Rod Tip, and Spring Kit (D)M(All) 193K 1
12 Security Allen Wrench 204TP 1
13 Inlet Grill, Cast Iron, Pushbutton, with Mtg. Hardware M(All) 194-1K 1
14 Tamper Proof Cover Screw, Cast Iron Covers XM, M(All) 100B2 2
Tamper Proof Cover Screw, Steel Covers DXM, DM(All) 46-330 2
Lock Washer, Steel Covers DXM, DM(All) 59-005028 2
15 Nozzle Assembly Kit 34-172K 1
16 Pushbutton Assembly Kit (Knob, Rod, Ring, Spring and Tip) (D)M(All) 185K 1
17 Thermostat Only 3/4” 1111-03 1
18 Blower Scroll Half with Base Mount and Thermostat 211PA 1
19 Blower Plastic 101P 1
20 Blower Scroll Half with Terminal Block - Left Side 112P 1
21 Heating Element (D)XM5, (D)M5 213XM 1
Heating Element (D)XM54, (D)M54, (D)XM548, (D)M548 213AM 1
∆Automatic Sensor Control - 115 V (D)XM 16-230-120 (D)A 1
∆Automatic Sensor Control - 208-230 V (D)XM54 16-240-208 (D)A 1
∆Automatic Sensor Control - 220-240 V, 50Hz CE Only (D)XM548 16-230-240 CE 1
∆Infrared Sensor, Eye (D)XM(All) 49-238 1
∆Filter, Electronic, 50Hz CE Only (D)XM548, (D)M548 110-2 1
(*) Specify model when ordering.
(∆)Not shown.
Reference
Number Description Part Number Quantity
R
E
N
G
L
I
S
H
distributed by RESTROOM DIRECT 704 . 937.2673 www.RestroomDirect.com

Manufactured by World Dryer Corp.
Berkeley, Illinois 60163 U.S.A.
(D)XM and (D)M
World Dryer Operating Instructions and Parts Manual
LIMITED WARRANTY
WORLD TEN-YEAR LIMITED WARRANTY. WORLD DRYER AIRMAX™HAND DRYERS, MODELS COVERED IN THIS MANUAL, ARE WARRANTED BY
WORLD DRYER CORP. TO THE ORIGINAL USER AGAINST DEFECTS IN WORKMANSHIP OR MATERIALS UNDER NORMAL USE FOR TEN YEARS AFTER
DATE OF PURCHASE. ANY PART WHICH IS DETERMINED TO BE DEFECTIVE IN MATERIAL OR WORKMANSHIP AND RETURNED, SHIPPING COSTS PREPAID,
WILL BE, AS THE EXCLUSIVE REMEDY, REPAIRED OR REPLACED AT WORLD’S OPTION. FOR LIMITED WARRANTY CLAIM PROCEDURES, SEE “PROMPT
DISPOSITION” BELOW. THIS LIMITED WARRANTY GIVES PURCHASERS SPECIFIC LEGAL RIGHTS WHICH VARY FROM JURISDICTION TO JURISDICTION.
LIMITATION OF LIABILITY. TO THE EXTENT ALLOWABLE UNDER APPLICABLE LAW, WORLD’S LIABILITY FOR CONSEQUENTIAL AND INCIDENTAL
DAMAGES IS EXPRESSLY DISCLAIMED. WORLD’S LIABILITY IN ALL EVENTS IS LIMITED TO AND SHALL NOT EXCEED THE PURCHASE PRICE PAID.
WARRANTY DISCLAIMER. A DILIGENT EFFORT HAS BEEN MADE TO PROVIDE PRODUCT INFORMATION AND ILLUSTRATE THE PRODUCTS IN THIS
LITERATURE ACCURATELY; HOWEVER, SUCH INFORMATION AND ILLUSTRATIONS ARE FOR THE SOLE PURPOSE OF IDENTIFICATION, AND DO NOT
EXPRESS OR IMPLY A WARRANTY THAT THE PRODUCTS ARE MERCHANTABLE, OR FIT FOR A PARTICULAR PURPOSE, OR THAT THE PRODUCTS WILL
NECESSARILY CONFORM TO THE ILLUSTRATIONS OR DESCRIPTIONS. EXCEPT AS PROVIDED BELOW, NO WARRANTY OR AFFIRMATION OF FACT,
EXPRESSED OR IMPLIED, OTHER THAN AS STATED IN THE “LIMITED WARRANTY” ABOVE IS MADE OR AUTHORIZED BY WORLD.
Technical Advice and Recommendations, Disclaimer. Notwithstanding any past practice or dealings or trade custom, sales shall not include
the furnishing of technical advice or assistance or system design. World assumes no obligations or liability on account of any unauthorized
recommendations, opinions or advice as to the choice, installation or use of products.
Product Suitability. Many jurisdictions have codes and regulations governing sales, construction, installation, and/or use of products for certain
purposes, which may vary from those in neighboring areas. While attempts are made to assure that World products comply with such codes, World
cannot guarantee compliance, and cannot be responsible for how the product is installed or used. Before purchase and use of a product, review the
product applications, and all applicable national and local codes and regulations, and be sure that the product, installation, and use will comply
with them.
Certain aspects of disclaimers are not applicable to consumer products; e.g., (a) some jurisdictions do not allow the exclusion or limitation of incidental
or consequential damages, so the above limitation or exclusion may not apply to you; (b) also, some jurisdictions do not allow a limitation on how
long an implied warranty lasts, consequently the above limitation may not apply to you; and (c) by law, during the period of this Limited Warranty,
any implied warranties of implied merchantability or fitness for a particular purpose applicable to consumer products purchased by consumers,
may not be excluded or otherwise disclaimed.
Prompt Disposition. A good faith effort will be made for prompt correction or other adjustment with respect to any product which proves to be
defective within limited warranty. For any product believed to be defective within limited warranty, first write or call dealer from whom the product
was purchased. Dealer will give additional directions. If unable to resolve satisfactorily, write to World at address below, giving dealer’s name, address,
date, and number of dealer’s invoice, and describing the nature of the defect. Title and risk of loss pass to buyer on delivery to common carrier.
If product was damaged in transit to you, file claim with carrier.
World Dryer Airmax™Hand Dryers
Symptom Possible Cause(s) Corrective Action
Dryer fails to start
A glow is seen through
nozzle but no air is blowing
Dryer blows cold air
Automatic model dryer
will not shut off
No power to unit
Defective motor
Defective heating element
or defective thermostat
Sensor is dirty, defective
or there is a reflection
Check power to unit and connections
Replace motor brushes or motor if bad
Disconnect the unit from the electrical supply and remove
the cover. Check the heating element and thermostat with
a universal meter and replace if necessary
1. Check infra-red eye for dirt or damage. Use plastic lenses
cleaning solution and a soft cloth. Dry lens with a soft cloth
2. Make sure that sensor is not getting a reflection from
another object
3. Test relay/contactor for coil continuity using an ohm meter.
Coil resistance should not exceed 2000 ohms
4. After electricity has been applied to the dryer, it should
turn on within a few seconds. Test by placing hands
3 to 6 inches below the nozzle
Troubleshooting Chart
R
E
N
G
L
I
S
H
distributed by RESTROOM DIRECT 704 . 937.2673 www.RestroomDirect.com

Desembalaje
1. Retire todos los materiales de em-
balaje. Se recomienda reciclar los
materiales.
2. Extraiga cuidadosamente el secama-
nos de la caja de envío, sin dejar
caer el aparato.
3. Inspeccione el producto cuidadosa-
mente para verificar si se han pro-
ducido daños durante el transporte.
Revise para verificar si hay partes
sueltas, que faltan o que están
dañadas. Si el secamanos está dañado,
infórmele prontamente sobre dicho
daño al consignador o al concesio-
nario de quien compró el secamanos.
Información de Seguridad
General
No desconectar la
fuente de alimen-
tación eléctrica antes de realizar la
instalación, puede resultar en lesiones
graves o la muerte debido a un choque
eléctrico.
– Siempre desconecte la fuente de
energía antes de instalar el secama-
nos o darle mantenimiento al mismo.
No conectar
correctamente
a tierra esta unidad puede resultar
en un choque eléctrico grave y/o
la muerte.
– Este secamanos se debe conectar
correctamente a tierra (unida a tierra)
para que funcione en forma segura.
En el chasis del secamanos se
suministra un punto de conexión
a tierra identificado.
– Aunque el Código Eléctrico
Nacional (NEC, por sus siglas en
inglés) estadounidense no lo exige,
nosotros recomendamos utilizar
una protección GFCI (interruptor
de circuito de fallo a tierra) en los
lugares mojados o húmedos o
donde lo exija el código local.
Los siguientes:
riesgo de incendio,
lesiones personales o daño a la propie-
dad son posibles si no se cumple con
los códigos locales, el código eléctrico
nacional (NEC) estadounidense o las
recomendaciones de seguridad.
– Utilice únicamente la energía
eléctrica (voltaje y frecuencia)
especificada para el modelo de
secamanos que se esté instalando.
–Conecte el secamanos en el panel
de distribución adecuado más
cercano.
– Para limitar las caídas de voltaje,
y garantizar un funcionamiento
eficiente, utilice un conductor de
tamaño número 12 o más grande
de acuerdo con los requisitos de
su localidad o del código eléctrico
nacional estadounidense.
Formulario 68-080609 Rev 8/06/09 Impreso en China
Secamanos World Dryer
Airmax™
Manual de Instrucciones de Operación y Lista de Partes (D)XM y (D)M
Por favor lea y guarde estas instrucciones. Léalas cuidadosamente antes de tratar de montar, instalar, operar o dar mantenimiento al producto
aquí descrito. Protéjase usted mismo y a los demás observando toda la información de seguridad. ¡El no cumplir con las instrucciones puede
ocasionar daños, tanto personales como a la propiedad! Guarde estas instrucciones para referencia en el futuro.
Descripción
El Secamanos por aire caliente de alto rendimiento World Dryer, impulsado
por un motor universal de alta velocidad, suministra 2300 vatios de potencia de
secado. Este secamanos funciona con un suministro eléctrico de 115 voltios de CA
o 208/220-240 voltios de CA, dependiendo del modelo. Este grupo de productos
incluye modelos automáticos y de activación por botón pulsador. Este aparato
ha sido diseñado para uso como un secador de manos, lo cual contribuye a una
limpieza rápida, higiénica y costo-efectiva de las manos. Este secamanos se puede
usar en entornos comerciales, industriales, de oficinas e instalaciones públicas.
R
(D)XM Fija Automático 289 x 244 x 206 mm 8,2/13,2 Acero/Hierro
(D)M Fija 20 segundos 289 x 244 x 206 mm 8,2/13,2 Acero/Hierro
Especificaciones Generales
Tiempo Dimensiones Peso Material de
Modelo Boquilla de secado (A x Alt. x P) (kg) la cubierta
(D)XM5 Automático 115 VCA / 60 Hz 20 2300
(D)M5 Botón pulsador 115 VCA / 60 Hz 20 2300
(D)XM54 Automático 208-230 VCA / 60 Hz 10 2300
(D)M54 Botón pulsador 208-230 VCA / 60 Hz 10 2300
(D)XM548 Automático 220-240 VCA / 50 Hz 10 2300
(D)M548 Botón pulsador 220-240 VCA / 50 Hz 10 2300
Especificaciones Eléctricas (Clasificación cULus, E19860, CE TUV-GS)
Modelo Tipo Entrada eléctrica Amperaje Vatios
Baños de hombres 117 (46)
Baños de mujeres 112 (44)
Baños de niños, edades de 4 a 7 81 (32)
Baños de niños, edades de 7 a 10 91 (36)
Baños de niños, edades de 10 a 13 102 (40)
Baños de niños, edades de 13 a 17 112 (44)
Altura de montaje para discapacitados 94 (37)
Alturas de montaje recomendadas desdel el suelo hasta el lado inferior del secamanos
Secamanos cm (pulg.)
Tabla 1
E
S
P
A
Ñ
O
L
distributed by RESTROOM DIRECT 704 . 937.2673 www.RestroomDirect.com

2-Es
E
S
P
A
Ñ
O
L
Información de Seguridad
General (Continuación)
– No conecte la unidad en un circuito
ramal con protección de un corta-
circuito o fusible de más de 20
amperios. Esto es de acuerdo con la
norma #210-20 del Código Eléctrico
Nacional estadounidense.
– Todos los modelos automáticos de
secamanos deben tener un circuito
dedicado de 20 amperios para satis-
facer los requisitos de Underwriters
Laboratories, Inc. (UL).
– Encamine todo el cableado realizado
durante la instalación lejos de todas las
partes móviles dentro del secamanos.
El montaje
incorrecto de este
secamanos puede ocasionar lesiones
personales o daño a la propiedad.
– Siga las recomendaciones de montaje
en la Tabla 1.
–En una pared con postes de soporte,
se debe montar un lado del secama-
nos en un poste existente.
Instalación
PARA LOS MODELOS (D)M5, 54, 548
1. Desconecte la fuente de alimentación.
2. Utilice la llave Allen de seguridad
suministrada para extraer los (2)
tornillos de montaje de la cubierta.
Retire la cubierta del secador.
3. Coloque la base del secamanos en
el lugar deseado en la pared usando
la Tabla 1 para determinar la altura
de montaje recomendada. Con la
base ya situada, utilícela como una
plantilla para marcar los lugares de
los 4 orificios en la pared para los
pernos de montaje. Cuando se instalan
dos o más secadores, estos deben
separarse 61 cm (24 pulg.) como
mínimo de centro a centro.
4. Fije la base en la pared, usando el
tipo de pernos sugerido en la Tabla 2.
5. Conecte el secador en el panel de
distribución adecuado más cercano.
6. Monte la cubierta, y asegúrese de
no apretar demasiado los pernos.
PARA LOS MODELOS DE SECADOR
AUTOMÁTICOS (D)XM5, 54, 548
1. Desconecte la fuente de alimentación.
2. Utilice la llave Allen de seguridad
suministrada para extraer los (2)
tornillos de montaje de la cubierta.
Retire la cubierta del secador.
3. Coloque la base del secamanos en
el lugar deseado en la pared usando
la Tabla 1 para determinar la altura
de montaje recomendada. Con la
base ya situada, utilícela como una
plantilla para marcar los lugares de los
4 orificios en la pared para los pernos
de montaje. Cuando se instalan dos o
más secadores, estos deben separarse
61 cm (24 pulg.) como mínimo de
centro a centro. Sólo aplica a los
modelos automáticos: asegúrese que
no haya ningún objeto reflexivo (tal
como un lavabo) situado directamente
debajo del ojo sensor infrarrojo; la
distancia mínima es 46 cm (18 pulg).
4. Todos los secadores automáticos
deben tener su propio circuito
dedicado de 20 amperios según
el requisito de UL.
IMPORTANTE: Consulte los reglamentos
locales y generales antes de realizar la
instalación del secador. Asegúrese que
la red eléctrica no esté sobrecargada.
No conecte la unidad en un circuito
ramal de más de 20 amperios.
Mantenimiento
1. Extraiga el fusible o corte la alimenta-
ción eléctrica para el secador en la
caja de fusibles.
2. Con la llave Allen de seguridad
suministrada con el secador, extraiga
dos tornillos Allen del lado inferior
de la caja del secador.
3. Retire la cubierta del secador.
INSTRUCCIONES DE LIMPIEZA
Lea todas las instrucciones antes de
proceder. Bajo uso normal, la limpieza
del Secador una vez al año lo mantendrá
en buena condición de funcionamiento.
Si el tráfico en el baño es más pesado
que lo normal, la limpieza debe reali-
zarse cada 6 meses. Las acumulaciones
de pelusas y polvo dentro del secador
pueden dañar el motor y el elemento
calentador, y también pueden producir
emisiones calientes que podrían
lesionar a los usuarios.
1. Apague el secador en el panel de
fusibles o del cortacircuito.
2. Extraiga dos tornillos de montaje
de la cubierta del secador usando la
llave Allen de seguridad suministrada.
Sujete la cubierta mientras extrae
los tornillos.
Secamanos World Dryer Airmax™
(D)XM y (D)M
Manual de Instrucciones de Operación y Lista de Partes World Dryer
Tipo de pared
Baldosa hueca, malla, pared de yeso o metal
Cemento, ladrillo, o cemento o ladrillo
recubierto con baldosas
Pared soportada con postes con respaldo
de madera
Tipo de perno
Tornillo tipo (M6) de 1/4 pulg. o pernos
acodados de tipo mariposa
Pernos de expansión de tipo para
postes (M6) de 1/4 pulg.
Tornillos para madera (M8) número 16
Longitud mínima del perno
Depende del grosor de la pared
76 mm (3 pulg.)
70 mm (23/4pulg.)
Tabla 2
AVISO: Cuando se utilice cableado para montaje en superficies, se debe pedir el accesorio de desplazamiento disponible
número 100BR para adaptar el cableado a la tubería metálica eléctrica (EMT, por sus siglas en inglés) de 12,7 mm (1/2 pulg.).
distributed by RESTROOM DIRECT 704 . 937.2673 www.RestroomDirect.com

3-Es
Mantenimiento
(Continuación)
3. Extraiga tres (3) tornillos laterales que
sujetan la carcasa del soplador. Observe
la posición del elemento calentador.
Los conductores de acometida están
orientados hacia el agujero de alivio
en las mitades de la carcasa del
soplador. Retire cuidadosamente el
elemento calentador; sin embargo,
no desconecte los conductores.
4. Limpie las mitades de la rueda del
soplador usando un cepillo cilíndrico
de cerdas radiales de 12,7 mm (1/2
pulg.) de diámetro. Inserte el cepillo
en los espacios entre las paletas
individuales y desaloje la suciedad.
No doble las paletas.
5. Aspire la suciedad del secador y la
carcasa, vuelva a colocar el elemento
calentador y la mitad de la carcasa y
reinstale los tres (3) tornillos laterales.
Apriete ligeramente y asegúrese que
las piezas del elemento calentador
de mica estén situadas en las ranuras
de la carcasa y los conductores de
conexión pasen a través del agujero
en la carcasa del soplador.
6. Use una brocha para pintar de cerdas
medio-suave de 12,7 mm (1/2 pulg.)
para limpiar el polvo y la suciedad
del motor y del temporizador
interruptor. No doble las paletas del
interruptor cuando limpie el mismo.
7. Utilice un cepillo de cerdas firmes
para limpiar la suciedad del interior
de la rejilla de la boquilla y de la
rejilla de entrada. Quizá se necesite
agua para purgar la suciedad de la
rejilla de entrada. Si se utiliza agua,
seque el interior de la cubierta antes
de volverla a montar.
8. Inspeccione las escobillas del motor.
Para inspeccionar las escobillas,
inserte un palillo de dientes en el
agujero en el extremo del conjunto
de la escobillas. Si puede insertar el
palillo de dientes más de 2.5 cm,
reemplace las escobillas. (Consulte
las instrucciones de reemplazo).
9. Vuelva a instalar la cubierta. Coloque
la cubierta encuadrada sobre la
base y presiónela hasta que esté al
ras contra la pared. Inserte dos (2)
tornillos de montaje de la cubierta y
apriételos hasta que estén ajustados.
No los apriete demasiado.
REEMPLAZO DE LAS ESCOBILLAS
DEL MOTOR
1. Retire la presilla de resorte de fijación
que sujeta el portaescobillas.
2. Saque lentamente la tapa de la
escobilla fuera del motor hasta que
aparezca el conector del conductor.
3. Desconecte el conector del conductor
y retire el conjunto del portaescobilla
y la escobilla.
AVISO: Cuando desembale el conjunto
de las escobillas de la caja de envío,
es importante mantener firmemente
sujetada la escobilla de carbón en
el portaescobillas. P/N 206NL
4. Inserte el conjunto nuevo en el punto
donde se pueda hacer la conexión
rápida del conductor.
5. Conecte a presión los manguitos
de las escobillas en los conectores
rápidos para escobillas en el motor.
6. Vuelva a colocar el conjunto de las
escobillas en su lugar e inserte la
presilla de resorte de fijación.
REEMPLAZO DEL ELEMENTO
CALENTADOR
1. Extraiga los tres tornillos que sujetan
la carcasa del soplador (número 211PA
y número 112P), y retire el lado
número 112P de la carcasa.
2. Desconecte los conductores blancos
del elemento calentador en el bloque
de terminales y de las terminales
del interruptor. Instale el nuevo
elemento calentador con tensión
y vataje correctos, observando la
misma conexión que se utilizó con
el elemento calentador antiguo.
3. Sujete el elemento en posición en
el lado estacionario de la carcasa del
soplador y deslice el lado desmontable
en su lugar, asegurándose que las
estructuras del elemento encajen en
las ranuras en la carcasa del soplador
y ambos conductores pasen a través
de la muesca en la parte superior de
la salida de aire, y reinstale los tres
tornillos que sujetan la carcasa del
soplador.
4. Vuelva a conectar los conductores en
el bloque de terminales y el interrup-
tor. Consulte el diagrama de cableado
en la cubierta. Asegúrese de volver
a conectar debidamente todos los
conductores, prestando atención al
diagrama de cableado dentro de
la cubierta del secador.
REEMPLAZO DEL TEMPORIZADOR
INTERRUPTOR EN LOS MODELOS
(D)M5, 54, 548
1. Extraiga los tornillos de cada una de
las dos terminales en el temporizador
interruptor, y marque los conductores
para poder volverlos a conectar
correctamente en las terminales
del interruptor.
2. Reemplace el temporizador defec-
tuoso con uno nuevo. (Especifique
el Modelo de Secador cuando pida
el Temporizador).
3. Vuelva a conectar los conductores
en las terminales.
4. Vuelva a instalar la cubierta
(asegurándose que la cubierta encaje
perfectamente sobre la unidad base)
y presiónela hacia adentro hasta que
la cubierta esté al ras con la pared e
inserte los dos tornillos de montaje
de la cubierta. No apriete demasiado
los tornillos de montaje.
5. Conecte la alimentación eléctrica
para el secador.
Modelos (D)XM y (D)M
Manual de Instrucciones de Operación y Lista de Partes World Dryer
R
E
S
P
A
Ñ
O
L
distributed by RESTROOM DIRECT 704 . 937.2673 www.RestroomDirect.com

4-Es
(D)XM y (D)M
Manual de Instrucciones de Operación y Lista de Partes World Dryer
Para Obtener Partes de Reparación llame al 1 [phone]
Por favor proporciónenos la siguiente información:
-Número de modelo
-Número de serie (si lo tiene)
-Descripción de la parte y número que le corresponde en la lista de partes
11
16
7
12
10
15
21
8
13 9
1
5
3
18
2
6
14
19
4
17
20
Figura 1 – Ilustración de las Partes de Reparación para los Secamanos
E
S
P
A
Ñ
O
L
distributed by RESTROOM DIRECT 704 . 937.2673 www.RestroomDirect.com

5-Es
Modelos (D)XM y (D)M
Manual de Instrucciones de Operación y Lista de Partes World Dryer
Lista de Partes de Reparación para los Secamanos
1 Abrazadera del deflector del motor 23-100 1
2 Deflector del motor 127HS 1
3 Motor (D)XM5, (D)M5 32-120K 1
Motor (D)XM54, (D)M54, (D)XM548, (D)M548 32-230K 1
4 Escobilla del motor 206NL 2
5 Abrazadera de montaje del motor 110-4A 2 juegos
6 Piezas de soporte de montaje del motor 110-4 2
7 Micro interruptor sólo (D)M(todos) 143F 1
8 Unidad de temporizador interruptor (D)M5 125XMK 1
Unidad de temporizador interruptor (D)M54 125AMK 1
Unidad de temporizador interruptor (D)M548 125MCEK 1
9Cubierta completa, hierro fundido, automático, blanco XM(todos)* 72DXM5-974K 1
Cubierta completa, hierro fundido, botón pulsador, blanco M(todos)* 70M5-974K 1
Cubierta completa, acero, automático, blanco DXM(todos)* 70XM5-974K 1
Cubierta completa, acero, botón pulsador, blanco DM(todos)* 72DM5-974K 1
Cubierta completa, acero inoxidable, automático/botón pulsador* Llame para pedirlo 1
10 Unidad de adaptador de botón pulsador, empaquetadura y buje (D)M(todos) 190K 1
11 Juego de anillo de retención, punta de empuje aislada y resorte 193K 1
para botón pulsador (D)M(todos)
12 Llave Allen de seguridad 204TP 1
13 Rejilla de entrada, hierro fundido, botón pulsador, 194-1K 1
con herrajes de montaje M(todos)
14 Tornillo resistente a manipulaciones para la cubierta, 100B2 2
cubiertas de hierro fundido XM, M(todos)
Tornillo resistente a manipulaciones para la cubierta, 46-330 2
cubiertas de acero DXM, DM(todos)
Arandela de seguridad, cubiertas de acero DXM, DM(todos) 59-005028 2
15 Juego del conjunto de la boquilla 34-172K 1
16 Juego del conjunto del botón pulsador 185K 1
(perilla, varilla, anillo, resorte y punta) (D)M(todos)
17 Termostato, sólo 3/4 pulg. 1111-03 1
18 Mitad de la voluta del soplador con montaje en la base y termostato 211PA 1
19 Soplador de plástico 101P 1
20 Mitad izquierda de la voluta del soplador con bloque de terminales 112P 1
21 Elemento calentador (D)XM5, (D)M5 213XM 1
Elemento calentador (D)XM54, (D)M54, (D)XM548, (D)M548 213AM 1
∆Control automático por sensor - 115V (D)XM 16-230-120 (D)A 1
∆Control automático por sensor - 208-230V (D)XM54 16-240-208 (D)A 1
∆Control automático por sensor - 220-240V, 50Hz CE solamente (D)XM548 16-230-240 CE 1
∆Sensor infrarrojo, ojo (D)XM(todos) 49-238 1
∆Filtro electrónico, 50Hz CE solamente (D)XM548, (D)M548 110-2 1
(*) Especifique el modelo en su pedido.
(∆) No se muestra.
No. de No. de
Ref. Descripción Parte Cant.
R
E
S
P
A
Ñ
O
L
distributed by RESTROOM DIRECT 704 . 937.2673 www.RestroomDirect.com

(D)XM y (D)M
Manual de Instrucciones de Operación y Lista de Partes World Dryer
Secamanos World Dryer Airmax™
GARANTIA LIMITADA
GARANTÍA LIMITADA DE DIEZ AÑOS DE WORLD. WORLD DRYER CORP. LE GARANTIZA AL USUARIO ORIGINAL QUE LOS MODELOS TRATADOS
EN ESTE MANUAL DE LOS SECAMANOS WORLD DRYER AIRMAX™ ESTARÁN LIBRES DE DEFECTOS EN LA MANO DE OBRA O EL MATERIAL, CUANDO
SE LES SOMETE A USO NORMAL, POR DIEZ AÑOS A PARTIR DE LA FECHA DE COMPRA. CUALQUIER PARTE QUE SE HALLE DEFECTUOSA, YA SEA EN EL
MATERIAL O EN LA MANO DE OBRA, Y SEA DEVUELTA, CON LOS COSTOS DE ENVÍO PAGADOS POR ADELANTADO, SERÁ REPARADA O REEMPLAZADA
A LA DISCRECIÓN DE WORLD COMO REMEDIO EXCLUSIVO. PARA OBTENER INFORMACIÓN SOBRE LOS PROCEDIMIENTOS DE RECLAMO CUBIERTOS
EN LA GARANTÍA LIMITADA, VEA LA SECCIÓN “ATENCIÓN OPORTUNA” QUE APARECE MÁS ADELANTE. ESTA GARANTÍA LIMITADA CONFIERE AL
COMPRADOR DERECHOS LEGALES ESPECÍFICOS QUE VARÍAN DE JURISDICCIÓN A JURISDICCIÓN.
LÍMITES DE RESPONSABILIDAD. EN LA MEDIDA EN QUE LAS LEYES APLICABLES LO PERMITAN, LA RESPONSABILIDAD DE WORLD POR LOS DAÑOS
EMERGENTES O INCIDENTALES ESTÁ EXPRESAMENTE EXCLUIDA. LA RESPONSABILIDAD DE WORLD EXPRESAMENTE ESTÁ LIMITADA Y NO PUEDE
EXCEDER EL PRECIO DE COMPRA PAGADO POR EL ARTÍCULO.
EXCLUSIÓN DE RESPONSABILIDAD DE LA GARANTÍA. WORLD SE HA ESFORZADO DILIGENTEMENTE PARA PROPORCIONAR INFORMACIÓN E
ILUSTRACIONES APROPIADAS SOBRE EL PRODUCTO EN ESTE MANUAL; SIN EMBARGO, ESTA INFORMACIÓN Y LAS ILUSTRACIONES TIENEN COMO ÚNICO
PROPÓSITO LA IDENTIFICACIÓN DEL PRODUCTO Y NO EXPRESAN NI IMPLICAN GARANTÍA DE QUE LOS PRODUCTOS SEAN VENDIBLES O ADECUADOS
PARA UN PROPÓSITO EN PARTICULAR NI QUE SE AJUSTAN NECESARIAMENTE A LAS ILUSTRACIONES O DESCRIPCIONES. CON EXCEPCIÓN DE LO QUE SE
ESTABLECE A CONTINUACIÓN, WORLD NO HACE NI AUTORIZA NINGUNA GARANTÍA O AFIRMACIÓN DE HECHO, EXPRESA O IMPLÍCITA, QUE NO SEA
ESTIPULADA EN LA “GARANTÍA LIMITADA” ANTERIOR.
Consejo Técnico y Recomendaciones, Exclusiones de Responsabilidad. A pesar de las prácticas, negociaciones o usos comerciales realizados
previamente, las ventas no deberán incluir el suministro de consejo técnico o asistencia o diseño del sistema. World no asume ninguna obligación o
responsabilidad por recomendaciones, opiniones o consejos no autorizados sobre la elección, instalación o uso de los productos.
Adaptación del Producto. Muchas jurisdicciones tienen códigos o regulaciones sobre la venta, el diseño, la instalación y/o el uso de productos
para ciertas aplicaciones; dichas leyes pueden variar de un área a otra. Si bien se trata de que los productos World cumplan con dichos códigos, World
no puede garantizar su conformidad y no se puede hacer responsable por la forma en que se instale o use su producto. Antes de comprar y usar el
producto, revise sus aplicaciones y todos los códigos y regulaciones nacionales y locales aplicables y asegúrese de que el producto, la instalación y
el uso los cumplan.
Ciertos aspectos de limitación de responsabilidad no se aplican a productos al consumidor; es decir (a) algunas jurisdicciones no permiten la exclusión
ni limitación de daños incidentales o consecuentes, de modo que las limitaciones o exclusiones anteriores quizás no apliquen en su caso; (b) asimismo,
algunas jurisdicciones no permiten limitar el plazo de una garantía implícita, por lo tanto, la limitación anterior quizás no aplique en su caso; y (c) por
ley, mientras la Garantía Limitada esté vigente no podrán excluirse ni limitarse en modo alguno ninguna garantía implícita de comercialización o de
idoneidad para un propósito en particular aplicables a los productos al consumidor adquiridos por éste.
Atención Oportuna. Se hará un esfuerzo de buena fe para corregir puntualmente, o hacer otros ajustes, con respecto a cualquier producto que resulte
defectuoso dentro de los términos de esta garantía limitada. En el caso de que encuentre un producto defectuoso y que esté cubierto dentro de los
límites de esta garantía haga el favor de escribir primero, o llame, al distribuidor a quien le compró el producto. El distribuidor le dará las instrucciones
adicionales. Si no puede resolver el problema en forma satisfactoria, escriba a World a la dirección a continuación, dando el nombre del distribuidor,
su dirección, la fecha y el número de la factura del distribuidor y describa la naturaleza del defecto.
R
Fabricado por World Dryer Corp.
Berkeley, Illinois 60163 EE.UU.
Síntoma Causa(s) Posible(s) Medida Correctiva
El secador no arranca
Se ve un resplandor a
través de la boquilla
pero no sale aire
El secador sopla aire frío
El modelo de secador
automático no se apaga
La unidad no recibe
alimentación eléctrica
Motor defectuoso
Elemento calentador
defectuoso o termostato
defectuoso
El sensor está sucio,
defectuoso o hay
una reflexión
Verifique el suministro eléctrico para la unidad y las conexiones
Reemplace las escobillas del motor o el motor si están en mala condición
Desconecte la unidad del circuito de suministro eléctrico y retire la
cubierta. Verifique el elemento calentador y el termostato con un
medidor universal y reemplácelos si es necesario
1. Revise el ojo infrarrojo para ver si está sucio o dañado. Utilice una
solución de limpieza para lentes de plástico y un paño suave. Seque
el lente con un paño suave
2. Asegúrese que el sensor no esté recibiendo una reflexión de otro
objeto
3. Compruebe el relé/contactor con un medidor de ohmios para verificar
la continuidad de la bobina. La resistencia de la bobina no deberá
ser superior a 2000 ohmios
4. Después de conectar la alimentación eléctrica para el secador, éste
debe encenderse al cabo de unos cuantos segundos. Coloque las
manos a una distancia de 7,5 a 15 cm por debajo de la boquilla
de salida de aire del secador para comprobar si la unidad funciona
Tabla de Identificación de Problemas
E
S
P
A
Ñ
O
L
distributed by RESTROOM DIRECT 704 . 937.2673 www.RestroomDirect.com

Manuel d’utilisation et de pièces détachées (D)XM et (D)M
Lire et conserver ces instructions. Il faut les lire attentivement avant de commencer à assembler, installer, faire fonctionner ou entretenir
l’appareil décrit. Pour se protéger et protéger autrui, observer toutes les informations sur la sécurité. Négliger d’appliquer ces instructions
peut causer des blessures corporelles et/ou des dommages matériels! Conserver ces instructions pour références ultérieures.
Brochure 68-080609 Rév. 8/06/09 Imprimé en Chine
Déballage
1. Enlever tous les produits d’emballage.
Il est recommandé de les recycler.
2. Enlever avec précaution le sèche-
mains du carton en faisant attention
de ne pas le faire tomber.
3. Vérifier soigneusement qu’aucun
dommage n’est survenu durant le
transport. Examiner les pièces pour
voir si certaines sont desserrées, man-
quantes ou endommagées. Si le sèche-
mains est endommagé, informer
immédiatement l’expéditeur ou le
concessionnaire qui vous l’a vendu.
Consignes générales de
sécurité
Le fait de négliger
de débrancher
la source d’alimentation avant de
procéder à l’installation peut entraîner
des blessures graves ou mortelles
résultant d’un choc électrique.
–Toujours débrancher la source
d’alimentation avant de réparer
ou d’installer le sèche-mains.
Veiller à mettre cet
appareil à la terre
correctement afin d’éviter un risque de
choc électrique grave, voire mortel.
–Ce sèche-mains doit être mis à la
terre correctement pour fonctionner
en toute sécurité. Un point de
raccordement à la terre est identifié
sur le châssis du sèche-mains.
– Bien que cela ne soit pas requis par
le code national de l’électricité améri-
cain, nous recommandons une protec-
tion par disjoncteur de fuite à la terre
dans les endroits mouillés ou humides,
ou lorsque le code local l’exige.
Un risque
d’incendie, de
blessures ou de dommages matériels
est possible en cas d’inobservation
des codes locaux, du code national
de l’électricité américain ou des
recommandations de sécurité.
–N’utiliser que le type d’alimentation
électrique (en termes de tension et de
fréquence) spécifié pour le modèle de
sèche-mains en cours d’installation.
– Raccorder le sèche-mains au tableau
de distribution adapté le plus proche.
–Pour limiter les chutes de tension et
garantir un fonctionnement efficace,
utiliser du fil de calibre 12 ou plus
gros si le code local ou national
de l’électricité américain l’exige.
– Ne pas raccorder l’appareil à un
circuit de dérivation protégé par
un disjoncteur ou un fusible de plus
de 20 A. Cette exigence est stipulée
par l’article 210-20 du code national
de l’électricité américain.
– Pour se conformer à l’homologation
Underwriters Laboratories, Inc. (UL),
tous les modèles automatiques de
sèche-mains doivent être installés
sur un circuit dédié de 20 ampères.
Sèche-mains World
Dryer Airmax™
Description
Le sèche-mains à air chaud à moteur rapide universel et haute performance
de World Dryer offre une puissance de séchage de 2 300 watts. Il fonctionne
sur une alimentation électrique alternative de 115 volts ou de 208/220-240 volts,
selon le modèle. Des modèles automatiques et à bouton-poussoir sont représentés
dans cette gamme. Cet appareil est conçu pour sécher les mains de façon sanitaire
d’une manière rapide, hygiénique et économique. Ce sèche-mains est conçu
pour être utilisé dans les magasins, usines, bureaux et bâtiments publics.
R
(D)XM Fixe Automatique 289 x 244 x 206 mm 8,2/13,2 Acier/Fonte
(D)M Fixe 20 secondes 289 x 244 x 206 mm 8,2/13,2 Acier/Fonte
Caractéristiques générales
Cycle de Dimensions Poids Matériau
Modèle Buse séchage (La x H x Pr) (kg) du capot
(D)XM5 Automatique 115 V c.a., 60 Hz 20 2 300
(D)M5 Bouton-poussoir 115 V c.a., 60 Hz 20 2 300
(D)XM54 Automatique 208-230 V c.a., 60 Hz 10 2 300
(D)M54 Bouton-poussoir 208-230 V c.a., 60 Hz 10 2 300
(D)XM548 Automatique 220-240 V c.a., 50 Hz 10 2 300
(D)M548 Bouton-poussoir 220-240 V c.a., 50 Hz 10 2 300
Caractéristiques électriques (Homologation cULus, E19860, CE TUV-GS)
Modèle Type Alimentation électrique Intensité Watts
Toilettes pour hommes 117 (46)
Toilettes pour femmes 112 (44)
Toilettes pour enfants de 4 à 7 ans 81 (32)
Toilettes pour enfants de 7 à 10 ans 91 (36)
Toilettes pour enfants de 10 à 13 ans 102 (40)
Toilettes pour enfants de 13 à 17 ans 112 (44)
Hauteur de montage pour handicapés 94 (37)
Hauteur de montage recommandée du sol au bas du sèche-mains
Sèche-mains cm (po)
Tableau 1
F
R
A
N
Ç
A
I
S
distributed by RESTROOM DIRECT 704 . 937.2673 www.RestroomDirect.com

2-Fr
F
R
A
N
Ç
A
I
S
Informations générales sur
la sécurité (suite)
– Faire passer l’ensemble du câblage sur
site à l’écart des pièces mobiles qui
sont à l’intérieur du sèche-mains.
Un montage
incorrect de
ce sèche-mains peut provoquer des
accidents corporels et des dommages
matériels.
– Suivre les recommandations de
montage du Tableau 1.
– Sur une cloison lattée et plâtrée,
monter un côté du sèche-mains
sur un poteau existant.
Installation
POUR LES MODÈLES (D)M5, 54, 548
1. Couper la source d’alimentation
électrique.
2. Utiliser la clé mâle à six pans de
sécurité fournie pour enlever les
deux (2) vis de montage du capot.
Enlever le capot du sèche-mains.
3. Placer la base du sèche-mains sur le
mur à l’endroit désiré en consultant le
Tableau 1 pour déterminer la hauteur
de montage recommandée. La base
étant dans cette position, l’utiliser
comme gabarit pour marquer l’em-
placement des 4 trous de boulons
de montage sur le mur. Lorsqu’on
installe plusieurs sèche-mains, on
doit observer une distance minimale
de séparation entre eux de 61 cm
de centre à centre.
4. Fixer la base au mur au moyen de
boulons du type suggéré sur le
Tableau 2.
5. Brancher le sèche-mains au tableau
de distribution adapté le plus proche.
6. Remonter le capot en veillant à ne
pas serrer excessivement les boulons
de montage.
POUR LES MODÈLES AUTOMATIQUES
(D)XM5, 54, 548
1. Couper la source d’alimentation
électrique.
2. Utiliser la clé mâle à six pans de
sécurité fournie pour enlever les
deux (2) vis de montage du capot.
Enlever le capot du sèche-mains.
3. Placer la base du sèche-mains sur le
mur à l’endroit désiré en consultant
le Tableau 1 pour déterminer la
hauteur de montage recommandée.
La base étant dans cette position,
l’utiliser comme gabarit pour
marquer l’emplacement des 4 trous
de boulons de montage sur le mur.
Lorsqu’on installe plusieurs sèche-
mains, on doit observer une distance
minimale de séparation entre
eux de 61 cm de centre à centre.
Considération uniquement applicable
aux modèles automatiques : S’assurer
qu’aucun objet réfléchissant (tel
qu’un lavabo) ne se trouve juste en
dessous de l’œil du capteur infrarouge ;
la distance minimale est de 46 cm.
4. Tous les sèche-mains automatiques
doivent disposer de leur propre circuit
dédié de 20 A (recommandation de
l’organisme d’homologation UL).
IMPORTANT : Consulter les régle-
mentations locale et générale avant
d’installer le sèche-mains. S’assurer que
le réseau électrique n’est pas surchargé.
Ne pas raccorder l’appareil à un circuit
de dérivation de plus de 20 A.
Entretien
1. Retirer le fusible ou mettre le sèche-
mains hors tension au niveau du
coffret de fusibles.
2. À l’aide de la clé mâle à six pans de
sécurité fournie avec le sèche-mains,
dévisser les deux vis creuses du
fond du boîtier de l’appareil.
3. Enlever le capot du sèche-mains.
INSTRUCTIONS DE NETTOYAGE
Lire toutes les instructions avant
de procéder au nettoyage. Dans des
conditions d’utilisation normales, le
nettoyage du sèche-mains une fois
par an le maintiendra en bon état de
marche. Si la fréquentation des toilettes
est supérieure à la normale, effectuer
le nettoyage tous les 6 mois. L’accumu-
lation de peluches et de poussières
à l’intérieur du sèche-mains peut
endommager le moteur et l’élément
de chauffage et produire des émissions
chaudes susceptibles de blesser
l’utilisateur.
1. Couper l’alimentation électrique du
sèche-mains au niveau du disjoncteur
ou du panneau de fusibles.
2. À l’aide de la clé mâle à six pans de
sécurité fournie avec le sèche-mains,
dévisser les deux vis de montage
retenant le capot. Soutenir le capot
pendant l’enlèvement des vis.
Sèche-mains World Dryer Airmax™
(D)XM et (D)M
Manuel d’utilisation et de pièces détachées World Dryer
Type de mur
Hourdis, lattes, panneaux de revêtement
ou métal
Ciment ou brique, carrelés ou non
Cloison lattée et plâtrée avec fond bois
Type de boulon
Boulons type vis (M6) ou à ailettes 1/4 po
Boulons à coquille d’expansion type
goujon (M6) 1/4 po
Vis à bois (M8) n° 16
Longueur minimum des boulons
Dépend de l’épaisseur du mur
76 mm (3 po)
70 mm (23/4po)
Tableau 2
REMARQUE : En cas de câblage par montage en surface, le raccord coudé en option n° de pièce 100BR doit être commandé
pour le raccordement du câblage au tube électrique métallique d’alimentation de 1/2 pouce.
distributed by RESTROOM DIRECT 704 . 937.2673 www.RestroomDirect.com

3-Fr
Entretien (suite)
3. Enlever les trois (3) vis latérales
retenant l’ensemble du carter de
la soufflante. Noter la position de
l’élément de chauffage. Les fils con-
ducteurs sont dirigés vers l’orifice de
dégagement dans les moitiés du carter
de la soufflante. Sans déconnecter les
fils, enlever avec précaution l’élément
de chauffage de son logement.
4. Nettoyer les moitiés de la roue de
la soufflante en utilisant une brosse
à soies radiales de 12,7 mm (1/2 po)
de diamètre. En veillant à ne pas
tordre les ailettes, brosser entre les
ailettes pour déloger les salissures.
5. Avec un aspirateur, éliminer la
poussière de la soufflante et de son
carter, remettre en place l’élément
de chauffage et sa moitié de carter,
et revisser les trois (3) vis latérales.
Serrer avec modération en veillant
à ce que les pièces en mica de
l’élément de chauffage soient
positionnées dans leur logement et
que les fils d’alimentation passent
par l’orifice du carter de la soufflante.
6. En veillant à ne pas tordre la lame du
minuteur, utiliser un pinceau à soies
souples de 12,7 mm pour dépoussiérer
et décrasser le moteur et le minuteur.
7. Utiliser une brosse dure pour nettoyer
les salissures à l’intérieur des grilles
de sortie et d’entrée d’air. Il peut
être nécessaire d’utiliser de l’eau
pour évacuer les salissures de la grille
d’entrée. En cas d’utilisation d’eau,
sécher l’intérieur du capot avant
de le remonter.
8. Inspecter les balais du moteur.
Pour cela, insérer un cure-dents dans
l’orifice à l’extrémité de l’ensemble
des balais. Si le cure-dents s’enfonce
de plus de 2,5 cm, remplacer les
balais. (Voir la rubrique Remplace-
ment des balais du moteur.)
9. Remonter le capot en le plaçant droit
sur la base et en le poussant contre le
mur. Insérer les deux vis de montage
du capot et les serrer jusqu’à ce
qu’elles soient bien ajustées, sans
toutefois les serrer excessivement.
REMPLACEMENT DES BALAIS
DU MOTEUR
1. Enlever la pince à ressort de
verrouillage retenant le porte-balais.
2. Sortir lentement du moteur
le capuchon des balais jusqu’à
apparition du connecteur électrique.
3. Détacher le connecteur et enlever
l’ensemble des balais et du porte-
balais.
REMARQUE : Pendant le déballage
hors du carton d’expédition de
l’ensemble des balais, il est important
de maintenir solidement les balais en
carbone dans le porte-balais. N° de
pièce 206NL
4. Introduire le nouvel ensemble jusqu’à
la position où le raccordement des fils
par raccord rapide peut être effectué.
5. Pousser l’un contre l’autre les raccords
rapides sur le moteur et le manchon
des balais.
6. Remettre l’ensemble des balais dans sa
position de fonctionnement et insérer
la pince à ressort de verrouillage.
REMPLACEMENT DE L’ÉLÉMENT
DE CHAUFFAGE
1. Enlever les trois vis retenant
ensemble les éléments du carter de
la soufflante (nos de pièce 211PA et
112P) et enlever l’élément 112P.
2. Déconnecter les fils blancs de l’élé-
ment de chauffage sur le bornier et
le commutateur. Remplacer l’élément
de chauffage en s’assurant que la
tension et l’ampérage sont corrects,
et en veillant à le connecter d’une
manière identique à l’ancien élément.
3. Maintenir l’élément en position
sur côté stationnaire du carter de la
soufflante et glisser le côté amovible
du carter en position, en veillant à
ce que les armatures de l’élément se
placent dans les logements du carter
de la soufflante et que les deux fils
se trouvent dans le passage à la
partie supérieure de la sortie d’air.
Remonter les trois vis retenant
ensemble les éléments du carter
de la soufflante.
4. Reconnecter les fils au bornier et au
commutateur. S’assurer que tous les
fils sont correctement reconnectés et
que le câblage correspond au schéma
de câblage situé à l’intérieur du
capot du sèche-mains.
REMPLACEMENT DU MINUTEUR
POUR LES MODÈLES (D)M5, 54, 548
1. Enlever les vis de chacune des deux
bornes du minuteur, en marquant
les fils afin de permettre une
reconnexion correcte au moment
du remontage.
2. Remplacer le minuteur défectueux.
(Pour la commande du minuteur,
spécifier le modèle du sèche-mains.)
3. Reconnecter les fils aux bornes
du minuteur.
4. Remettre le capot en place (en
s’assurant qu’il est bien ajusté sur la
base) et le pousser contre le mur, puis
visser les deux vis de montage sans
les serrer excessivement.
5. Mettre le sèche-mains sous tension.
Modèles (D)XM et (D)M
Manuel d’utilisation et de pièces détachées World Dryer
R
F
R
A
N
Ç
A
I
S
distributed by RESTROOM DIRECT 704 . 937.2673 www.RestroomDirect.com

4-Fr
F
R
A
N
Ç
A
I
S
(D)XM et (D)M
Manuel d’utilisation et de pièces détachées World Dryer
Pour des pièces détachées, appeler le 1 [phone]
Fournir les informations suivantes :
-Numéro de modèle
-Numéro de série (s’il y en a un)
-Description et numéro de pièce comme indiqué sur la liste des pièces
11
16
7
12
10
15
21
8
13 9
1
5
3
18
2
6
14
19
4
17
20
Figure 1 – Illustration des pièces détachées pour les sèche-mains
distributed by RESTROOM DIRECT 704 . 937.2673 www.RestroomDirect.com

5-Fr
Modèles (D)XM et (D)M
Manuel d’utilisation et de pièces détachées World Dryer
Liste des pièces détachées pour les sèche-mains
1 Collier du déflecteur du moteur 23-100 1
2 Déflecteur du moteur 127HS 1
3 Moteur (D)XM5, (D)M5 32-120K 1
Moteur (D)XM54, (D)M54, (D)XM548, (D)M548 32-230K 1
4 Balais du moteur 206NL 2
5 Bride de montage du moteur 110-4A 2 jeux
6 Supports de montage du moteur 110-4 2
7 Microcommutateur seulement (D)M(tous) 143F 1
8 Minuteur pour le modèle (D)M5 125XMK 1
Minuteur pour le modèle (D)M54 125AMK 1
Minuteur pour le modèle (D)M548 125MCEK 1
9Capot complet, fonte, automatique, blanc XM(tous)* 72DXM5-974K 1
Capot complet, fonte, bouton-poussoir, blanc M(tous)* 70M5-974K 1
Capot complet, acier, automatique, blanc DXM(tous)* 70XM5-974K 1
Capot complet, acier, bouton-poussoir, blanc DM(tous)* 72DM5-974K 1
Capot complet, acier inoxydable, automatique/bouton-poussoir* Appeler pour 1
commander
10 Adaptateur de bouton-poussoir, joint d’étanchéité et douille (D)M(tous) 190K 1
11 Kit de bague de retenue, embout de tige-poussoir isolé et ressort 193K 1
du bouton-poussoir (D)M(tous)
12 Clé mâle à six pans de sécurité 204TP 1
13 Grille d’entrée d’air, fonte, bouton-poussoir, avec matériel de montage M(tous) 194-1K 1
14 Vis de capot inviolable - capots en fonte, XM, M(tous) 100B2 2
Vis de capot inviolable - capots en acier, DXM, DM(tous) 46-330 2
Rondelle de blocage, capots en acier, DXM, DM(tous) 59-005028 2
15 Kit de montage de buse 34-172K 1
16 Kit de montage de bouton-poussoir (Bouton, tige, bague, ressort et embout) (D)M(tous) 185K 1
17 Thermostat seul, 3/4 po 1111-03 1
18 Demi-volute de soufflante avec base de montage et thermostat 211PA 1
19 Soufflante en plastique 101P 1
20 Demi-volute de soufflante avec bornier - côté gauche 112P 1
21 Élément chauffage pour les modèles (D)XM5, (D)M5 213XM 1
Élément chauffage pour les modèles (D)XM54, (D)M54, (D)XM548, (D)M548 213AM 1
∆Commande de capteur automatique - 115 V (D)XM 16-230-120 (D)A 1
∆Commande de capteur automatique - 208-230 V (D)XM54 16-240-208 (D)A 1
∆Commande de capteur automatique - 220-240 V, 50 Hz CE seulement (D)XM548 16-230-240 CE 1
∆Œil du capteur infrarouge (D)XM(tous) 49-238 1
∆Filtre électronique, 50 Hz CE seulement (D)XM548, (D)M548 110-2 1
(*) Spécifier le modèle pour la commande.
(∆) Non représenté.
N° de N° de
réf. Description pièce Qté
R
F
R
A
N
Ç
A
I
S
distributed by RESTROOM DIRECT 704 . 937.2673 www.RestroomDirect.com

F
R
A
N
Ç
A
I
S
(D)XM et (D)M
Manuel d’utilisation et de pièces détachées World Dryer
Sèche-mains World Dryer Airmax™
Fabriqué par World Dryer Corp.
Berkeley, Illinois 60163 États-Unis
GARANTIE LIMITÉE
GARANTIE LIMITÉE DE DIX ANS FOURNIE PAR WORLD DRYER. LES MODÈLES DE SÈCHE-MAINS WORLD DRYER AIRMAX™ COUVERTS DANS CE
MANUEL SONT GARANTIS PAR WORLD DRYER CORP. AU PREMIER UTILISATEUR CONTRE TOUT DÉFAUT DE FABRICATION OU DE MATÉRIAU DANS DES
CONDITIONS D’UTILISATION NORMALES DURANT DIX ANS À COMPTER DE LA DATE D’ACHAT. TOUTE PIÈCE PRÉSENTANT, SELON WORLD DRYER, DES
DÉFAUTS DE FABRICATION OU DE MATÉRIAU ET RETOURNÉE PORT PAYÉ, SERA RÉPARÉE OU REMPLACÉE AU CHOIX DE WORLD DRYER, À TITRE DE
RECOURS EXCLUSIF. VOIR LES PROCÉDURES DE RÉCLAMATIONS SOUS GARANTIE SOUS LA RUBRIQUE « PROMPT RÈGLEMENT », CI-APRÈS. LA PRÉSENTE
GARANTIE DONNE AUX ACHETEURS DES DROITS SPÉCIFIQUES QUI VARIENT SELON LES JURIDICTIONS.
LIMITES DE RESPONSABILITÉ. DANS LA MESURE PERMISE AU TITRE DE LA LOI APPLICABLE, WORLD DRYER DÉCLINE EXPRESSÉMENT TOUTE
RESPONSABILITÉ POUT TOUT DOMMAGE ACCESSOIRE ET INDIRECT. LA RESPONSABILITÉ DE WORLD DRYER EST DANS TOUS LES CAS LIMITÉE ET
NE SAURAIT DÉPASSER LE PRIX D’ACHAT.
CLAUSE D’EXONÉRATION DE GARANTIE. WORLD DRYER S’EST DILIGEMMENT EFFORCÉE D’ILLUSTRER ET DE DÉCRIRE DE MANIÈRE EXACTE LES
PRODUITS DE CETTE BROCHURE. CEPENDANT, CES ILLUSTRATIONS ET CES DESCRIPTIONS NE SONT DONNÉES QU’À TITRE D’IDENTIFICATION ET NE
GARANTISSENT PAS EXPRESSÉMENT OU IMPLICITEMENT QUE LES PRODUITS SONT DE QUALITÉ MARCHANDE OU ADAPTÉS À UN USAGE PARTICULIER,
OU QU’ILS SERONT NÉCESSAIREMENT CONFORMES AUX ILLUSTRATIONS OU AUX DESCRIPTIONS FOURNIES. SAUF DISPOSITIONS CONTRAIRES CI-
DESSOUS, AUCUNE GARANTIE OU AFFIRMATION DE FAIT, EXPRESSE OU IMPLICITE, AUTRE QUE CELLE ÉNONCÉE À LA RUBRIQUE « GARANTIE LIMITÉE »
CI-DESSUS, N’EST FOURNIE OU AUTORISÉE PAR WORLD DRYER.
Conseils et recommandations techniques ; clause d’exonération. Nonobstant toute pratique ou action commerciale ayant eu cours dans le passé
ou toute coutume du secteur d’activité, les ventes n’incluront pas la fourniture de conseils en matière de conception de système ou de résolution de
problèmes techniques. World Dryer n’assume aucune obligation ni responsabilité en ce qui concerne les recommandations, opinions ou conseils non
autorisés relatifs au choix, à l’installation ou à l’utilisation des produits.
Adéquation du produit. Dans de nombreuses juridictions, les codes et les réglementations qui régissent les ventes, la construction, l’installation et/ou
l’utilisation de produits pour certains usages peuvent être différents de ceux de régions avoisinantes. Bien que World Dryer se soit efforcée de rendre ses
produits conformes à ces codes, la société ne peut en garantir la conformité et ne saurait être responsable de la manière dont les produits sont installés
ou utilisés. Avant d’acheter et d’utiliser un produit, il est conseillé d’étudier son application ainsi que les codes et réglementations nationaux et locaux,
et de s’assurer de la conformité à ces codes de ces produits, de leur installation et de leur utilisation.
Certains aspects des dénis de garantie ne sont pas applicables aux produits de consommation. Par exemple, (a) certaines juridictions n’autorisent pas
l’exclusion ou la limitation des dommages accessoires ou indirects, de sorte que la limitation ou l’exclusion susmentionnée peut ne pas s’appliquer à
votre cas ; (b) en outre, certaines juridictions n’autorisent pas de limite sur la durée d’une garantie implicite, par conséquent la limite susmentionnée
peut ne pas s’appliquer à votre cas ; et (c) en vertu de la loi, durant la période de garantie limitée, toute garantie implicite de qualité marchande ou
d’adéquation à un usage particulier applicable aux produits de consommation achetés par des consommateurs, est susceptible de ne pas pouvoir être
exclue ou autrement déniée.
Prompt règlement. World Dryer s’efforcera en toute bonne foi de faire les rectifications ou autres ajustements prévus pour tout produit qui s’avère
défectueux durant la période de garantie limitée. Pour tout produit jugé défectueux durant la période de garantie limitée, contacter tout d’abord le
concessionnaire où l’appareil a été acheté. Le concessionnaire fournira des instructions supplémentaires. S’il est impossible de résoudre le problème de
façon satisfaisante, écrire à World Dryer à l’adresse ci-dessous, en indiquant le nom et l’adresse du concessionnaire, la date et le numéro de la facture du
concessionnaire, ainsi que la nature du défaut constaté. Le titre et le risque de perte passent à l’acheteur au moment de la livraison par le transporteur.
Si le produit a été endommagé pendant le transport, une réclamation doit être faite auprès du transporteur.
Symptôme Cause(s) possible(s) Action corrective
Le sèche-main ne
démarre pas
Un rougeoiement est
visible à travers la buse,
mais aucun air n’en sort
Le sèche-mains souffle
de l’air froid
Un modèle automatique
de sèche-mains ne
s’arrête pas
Le sèche-main n’est pas
alimenté électriquement
Le moteur est défectueux
L’élément de chauffage
ou le thermostat est
défectueux
Le capteur est sale
ou défectueux, ou il
reçoit une réflexion
intempestive
Vérifier l’alimentation et les connexions de l’appareil
Remplacer les balais du moteur ou le moteur lui-même, si défaillant
Débrancher l’appareil de son alimentation électrique et déposer le
capot. À l’aide d’un multimètre, vérifier l’élément de chauffage et
le thermostat, et procéder à tout remplacement nécessaire
1. Vérifier l’œil infrarouge pour voir s’il est encrassé ou endommagé.
Utiliser une solution de nettoyage de lentille en plastique et
un chiffon doux. Sécher la lentille avec un chiffon doux
2. Vérifier que le capteur ne reçoit pas une réflexion provenant
d’un autre objet
3. À l’aide d’un ohmmètre, tester le relais ou contacteur pour vérifier
la continuité de la bobine. La résistance de la bobine ne doit pas
dépasser 2 000 ohms
4. Lorsque le sèche-mains est mis sous tension, il devrait se mettre
en marche au bout de quelques secondes. Le tester en plaçant
les mains à une distance de 7,5 cm à 15 cm sous la buse
Tableau de dépannage
R
distributed by RESTROOM DIRECT 704 . 937.2673 www.RestroomDirect.com

Auspacken
1. Entfernen Sie sämtliches Verpackungs-
material. Wir empfehlen, das
Verpackungsmaterial zu recyceln.
2. Nehmen Sie den Händetrockner
vorsichtig aus dem Versandkarton.
Achten Sie darauf, dass er nicht
herunterfällt.
3. Überprüfen Sie das Gerät sorgfältig
auf eventuell während des Transports
entstandene Schäden. Prüfen Sie, ob
Teile lose oder beschädigt sind bzw.
fehlen. Wenn der Händetrockner
beschädigt ist, informieren Sie umge-
hend die Spedition bzw. den Händler,
bei dem Sie das Gerät erworben haben.
Allgemeine Sicherheits-
informationen
Wird das Gerät vor
der Montage nicht
von der Stromquelle getrennt, kann
dies zu ernsten Verletzungen oder
Tod durch elektrischen Schlag führen.
– Trennen Sie den Händetrockner vor
Wartungsarbeiten oder Montage des
Geräts stets von der Stromquelle.
Wird dieses Gerät
nicht ordnungs-
gemäß geerdet, kann dies zu einem
schweren elektrischen Schlag und/
oder zum Tode führen.
– Der Händetrockner muss ordnungs-
gemäß geerdet werden, damit ein
sicherer Betrieb gewährleistet ist. Auf
dem Rahmen dieses Händetrockners
ist ein Erdungspunkt gekennzeichnet.
– Obwohl dies nicht vom National
Electrical Code der USA verlangt
wird, empfehlen wir in nassen bzw.
feuchten Umgebungen den Einbau
eines Erdschlussunterbrechers.
Eine Nichtbeach-
tung örtlicher
Elektrovorschriften, der US-amerikan-
ischen NEC-Codes bzw. Sicherheit-
sempfehlungen kann zu Bränden,
Verletzungen oder Sachschäden führen.
–Nur die für das zu montierende
Händetrockner-Modell vorgeschrie-
bene elektrische Leistung (Spannung
und Frequenz) verwenden.
– Den Händetrockner an die am nächsten
liegende Verteilertafel anschließen.
–Um Spannungsabfälle auf ein
Minimum zu reduzieren und einen
effizienten Betrieb zu gewährleisten,
sind Leiter der Größe Nr. 12 oder
größer zu verwenden (gemäß
örtlichen Elektrovorschriften bzw.
dem National Electrical Code der USA).
– Das Gerät nicht an einen Stromzweig
mit einem Leitungsschutzschalter
oder einer Absicherung über 20 A
anschließen. Dies entspricht der
Vorschrift Nr. 210-20 des National
Electrical Code der USA.
WARNHINWEIS
GEFAHR
GEFAHR
Formular 68-080609 Rev. 8/06/09 Gedruckt in China
World Dryer Airmax™
Händetrockner
Betriebsanweisung und Teile-Handbuch (D)XM und (D)M
Bitte lesen Sie diese Anweisungen und bewahren Sie sie auf. Lesen Sie diese Anweisung sorgfältig durch, bevor Sie das beschriebene Produkt zusammen-
bauen, montieren, betreiben bzw. warten. Beachten Sie für Ihren persönlichen Schutz und zum Schutz anderer sämtliche Sicherheitsinformationen. Eine
Nichtbeachtung dieser Anweisungen kann zu Verletzungen und/oder Sachschäden führen! Bewahren Sie die Anweisungen für spätere Bezugnahme auf.
Beschreibung
Der Warmluft-Händetrockner von World Dryer verfügt über einen Hochgeschwin-
digkeits-Universalmotor und hat eine Trocknungsleistung von 2300 Watt. Dieser
Händetrockner wird je nach Modell mit 115 Volt WS bzw. 208/220-240 V WS
betrieben. In dieser Produktgruppe sind Modelle mit Ein- und Ausschaltautomatik
sowie Modelle mit Druckknopf vertreten. Dieses Gerät ist zum Trocknen der Hände
gedacht und trocknet diese auf schnelle, hygienische und kostenwirksame Weise.
Dieser Händetrockner ist zur Benutzung in gewerblichen, industriellen und
Büroumgebungen sowie öffentlichen Einrichtungen vorgesehen.
R
(D)XM Unbeweglich Automatik 289 x 244 x 206 mm 8,2/13,2 Stahl/Eisen
(D)M Unbeweglich 20 Sekunden 289 x 244 x 206 mm 8,2/13,2 Stahl/Eisen
Technische Daten – Allgemein
Trocknungs- Abmessungen Gewicht Material der
Modell Düse zyklus (B x H x T) (kg) Abdeckung
(D)XM5 Automatik 115 V WS / 60 Hz 20 2300
(D)M5 Druckknopf 115 V WS / 60 Hz 20 2300
(D)XM54 Automatik 208-230 V WS / 60 Hz 10 2300
(D)M54 Druckknopf 208-230 V WS / 60 Hz 10 2300
(D)XM548 Automatik 220-240 V WS / 50 Hz 10 2300
(D)M548 Druckknopf 220-240 V WS / 50 Hz 10 2300
Technische Daten – Elektrik (cULus-zugelassen, E19860, CE TUV-GS)
Modell Typ Eingangsleistung Stromstärke Watt
Waschraum für Männer 117 (46)
Waschraum für Frauen 112 (44)
Waschraum für Kinder zwischen 4 und 7 Jahre 81 (32)
Waschraum für Kinder zwischen 7 und 10 Jahre 91 (36)
Waschraum für Kinder zwischen 10 und 13 Jahre 102 (40)
Waschraum für Kinder zwischen 13 und 17 Jahre 112 (44)
Montagehöhe für Benutzung durch Behinderte 94 (37)
Empfohlene Montagehöhen vom Boden bis zur Unterkante des Trockners
Händetrockner cm (Zoll)
Tabelle 1
D
E
U
T
S
C
H
distributed by RESTROOM DIRECT 704 . 937.2673 www.RestroomDirect.com

2-De
D
E
U
T
S
C
H
Allgemeine Sicherheits-
informationen (Fortsetzung)
– Sämtliche Händetrockner mit Ein- und
Ausschaltautomatik müssen gemäß
den Vorgaben von Underwriters
Laboratories, Inc. (UL) an eine
festgeschaltete Leitung (20 A)
angeschlossen sein.
– Verlegen Sie sämtliche Feldver-
kabelungen in sicherer Entfernung
von allen beweglichen Teilen im
Händetrockner.
Eine unsach-
gemäße Montage
dieses Händetrockners kann zu Verlet-
zungen oder Sachschäden führen.
–Beachten Sie die Montageempfeh-
lungen in Tabelle 1.
– Bei der Montage an eine Fachwerk-
wand muss eine Seite des Hände-
trockners an einem vorhandenen
Ständer befestigt werden.
Montage
FÜR MODELLE (D)M5, 54, 548
1. Trennen Sie das Gerät von der
Stromquelle.
2. Drehen Sie mit dem im Lieferumfang
enthaltenen Sicherheits-Inbusschlüssel
die beiden (2) Befestigungsschrauben
der Abdeckung heraus. Nehmen Sie
die Abdeckung vom Trockner ab.
3. Halten Sie die Basis des Hände-
trockners an der gewünschten
Stelle an die Wand und bestimmen
Sie anhand der Tabelle 1 die empfoh-
lene Montagehöhe. Verwenden
Sie die Basis als Schablone zum
Markieren der 4 Bohrlöcher für die
Befestigungsschrauben in der Wand.
Bei der Installation von zwei oder
mehr Trocknern sollten diese in
einem Mindestabstand von 61 cm
gemessen Mitte zu Mitte montiert
werden.
4. Befestigen Sie die Basis mithilfe des in
Tabelle 2 empfohlenen Schraubentyps.
5. Verbinden Sie den Händetrockner
mit der am nächsten liegenden
Verteilertafel.
6. Bringen Sie die Abdeckung wieder
an und achten Sie darauf, die
Abdeckungsschrauben nicht zu
fest anzuziehen.
FÜR MODELLE MIT EIN- UND
AUSSCHALTAUTOMATIK (D)XM5,
54, 548
1. Trennen Sie das Gerät von der
Stromquelle.
2. Drehen Sie mit dem im Lieferumfang
enthaltenen Sicherheits-Inbusschlüssel
die beiden (2) Befestigungsschrauben
der Abdeckung heraus. Nehmen Sie
die Abdeckung vom Trockner ab.
3. Halten Sie die Basis des Händetrock-
ners an der gewünschten Stelle an
die Wand und bestimmen Sie anhand
der Tabelle 1 die empfohlene Monta-
gehöhe. Verwenden Sie die Basis
als Schablone zum Markieren der
4 Bohrlöcher für die Befestigungs-
schrauben in der Wand. Bei der
Installation von zwei oder mehr
Trocknern sollten diese in einem
Mindestabstand von 61 cm gemessen
Mitte zu Mitte montiert werden. Nur
für Modelle mit Ein- und Ausschalt-
automatik: Achten Sie darauf, dass
sich direkt unter dem Infrarotsensor
kein reflektierender Gegenstand
(wie z. B. ein Waschbecken) befindet.
Der Mindestabstand beträgt 46 cm.
4. Sämtliche Händetrockner mit Ein- und
Ausschaltautomatik müssen laut UL-
Empfehlung an eine festgeschaltete
Leitung (20 A) angeschlossen sein.
WICHTIG: Informieren Sie sich vor der
Montage des Händetrockners über die
örtlichen und allgemeinen Elektro-
vorschriften. Stellen Sie sicher, dass das
elektrische Netz nicht überlastet ist.
Das Gerät nicht an einen Stromzweig
über 20 A anschließen.
Wartung
1. Nehmen Sie die Sicherung heraus
oder schalten Sie den Händetrockner
am Sicherungskasten aus.
2. Drehen Sie die beiden Innen-
sechskantschrauben im Boden
des Trocknergehäuses mit dem
im Lieferumfang enthaltenen
Sicherheits-Inbusschlüssel heraus.
3. Nehmen Sie die Abdeckung des
Händetrockners ab.
REINIGUNGSANWEISUNGEN
Lesen Sie vor der Reinigung die
komplette Anweisung durch. Unter
normalen Nutzungsbedingungen ist
es ausreichend, den Trockner einmal
im Jahr zu reinigen. Wenn der Verkehr
im Waschraum höher ist als normal,
sollte die Reinigung alle 6 Monate
vorgenommen werden. Im Trockner
angesammelte Flusen und Staub
können den Motor und das Heizele-
ment beschädigen. Außerdem kann
der Benutzer durch Ausstoßen heißer
Luft verletzt werden.
1. Schalten Sie den Trockner über
den Leitungsschutzschalter oder
an der Sicherungstafel aus.
VORSICHT
World Dryer Airmax™
Händetrockner
(D)XM und (D)M
World Dryer – Betriebsanweisung und Teile-Handbuch
Art der Wand
Hohlziegel, Latte, Leichtbauplatte oder Metall
Zement, Ziegelstein oder Fliesen auf Zement
oder Ziegelstein
Fachwerkwand mit Holzhinterlegung
Art der Schraube
1/4-Zoll-Schraube (M6) oder Knebelschraube
1/4-Zoll-Spreizdübel für Ständer (M6)
Holzschrauben Nr.16 (M8)
Schraubenmindestlänge
Abhängig von der Dicke der Wand
76 mm (3 Zoll)
70 mm (23/4Zoll)
Tabelle 2
HINWEIS: Bei einer Aufputzmontage muss ein optionales erhältliches Offset-Anschlussstück Nr. 100BR bestellt werden, um die
Leitung auf 1/2-Zoll-EMT anzupassen.
distributed by RESTROOM DIRECT 704 . 937.2673 www.RestroomDirect.com
