Riello Elettronica Cardin TXQ449100 User manual

1
CARDIN ELETTRONICA S.p.A
Via del lavoro, 73 – 31013 Codognè – ona Industriale Cimavilla (TV) Italy
Tel: [phone] / Fax: [phone]
e-mail (Italy): sales.offi[e-mail]
e-mail (Europe): sales.offi[e-mail]
The S449 series conforms to the essential requirements of the directive 99/05/CE and the
technical reference standards have been applied.
Frequency validity: 433.92 MHz for all countries
MODEL DATE ERIAL Nr. NAME
S449 FM
14.01.2013
VL407.06
RADIOCOMANDO DIGITALE A CODICI ROLLING
Messa in funzione ed uso pagine 2-9
Disegni tecnici d'installazione e riferimento pagine 42-5
DIGITAL RADIOCONTROL WITH ROLLING CODES
Set up and user instructions pages 0- 7
Installation and reference drawings pages 42-5
RADIOCOMMANDE DIGITALE À ROLLING CODE
Mise en service et utilisation pages 8-25
Dessins techniques d’installation et référence pages 42-5
DIGITALE FUNKSTEUERUNG MIT ROLLING CODES
Inbetriebnahme und Benutzung Seiten 26-33
Technische Installations- und Referenzzeichnungen Seiten 42-5
RADIOMANDO DIGITAL DE CÓDIGOS ROLLING
Puesta en función y uso del sistema páginas 34-4
Dibujos técnicos de instalación y referencias páginas 42-5
www.cardin.it

2
Avvertenze
Il presente manuale si rivolge a persone abilitate all'installazione di "Apparecchi utilizzatori di energia
elettrica" e richiede una buona conoscenza della tecnica, esercitata in forma professionale. L'uso ed
installazione di questa apparecchiatura deve rispettare rigorosamente le indicazioni fornite dal costruttore e
le normative di sicurezza vigenti.
Attenzione! Solo per clienti dell’EU - Marcatura WEEE.
Il simbolo indica che il prodotto alla fine della propria vita utile deve essere raccolto separa-
tamente dagli altri rifiuti. L’utente dovrà pertanto conferire l’apparecchiatura agli idonei centri
di raccolta differenziata dei rifiuti elettronici ed elettrici, oppure riconsegnarla al rivenditore al
momento dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno
a uno. L’adeguata raccolta differenziata per l’avvio al riciclaggio, al trattamento e allo smaltimento
ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla
salute e favorisce il riciclo dei materiali. Lo smaltimento abusivo del prodotto da parte del detentore
comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente nello Stato
Comunitario di appartenenza.
Descrizione
Il sistema di radiocomando S449 in "FM" è composto da uno o più trasmettitori e da uno o più ricevitori che
saranno combinati in relazione alle esigenze speciche d'impianto. Nel ricevitore si possono memorizzare
no a 300 codici diversi; i codici vengono, in fase di memorizzazione, trasferiti in una memoria non volatile.
Importante: Poiché ad ogni comando il codice trasmesso cambia, se la trasmissione viene interrotta da un
disturbo, il ricevitore si aspetta un codice diverso, pertanto per ristabilire il comando è necessario rilasciare
e ripremere il tasto del trasmettitore.

3
Possibilità d'impiego
Il radiocomando S449 permette l'attuazione a distanza di apparecchiature elettriche ed elettroniche, trova
il suo migliore impiego nel comando di sistemi di aperture automatiche, sistemi d'allarme ed in tutti gli
impianti dove sia richiesta l'attuazione a distanza (senza fili) protetta da un codice segreto ad alta affidabilità.
Versioni trasmettitori
TXQ449100 Trasmettitori tascabili tasto
TXQ449200 Trasmettitori tascabili 2 tasti
TXQ449300 Trasmettitori tascabili 3 tasti
TXQ449400 Trasmettitori tascabili 4 tasti
TXQ44940M Pulsantiera radio per fissaggio a muro 4 tasti
TXQPRO449-4 Trasmettitori industriali 4 tasti
TXQPRO449-4A Trasmettitori industriali con antenna esterna 4 tasti
Versioni ricevitori
RQM449200 Ricevitore mini 2 canali
RSQ449200 Ricevitore a scheda 2 canali
RCQ449100 Ricevitore modulare in cassetta 4 canali
Attenzione: i trasmettitori della serie TRQ449 prodotti no al 2012 non hanno
la funzione blocco tasto e sono forniti con 2 batterie al litio (2 x CR2032 6V)
perulterioreinformazionescaricarel'istruzioniZVL407.04dalsito www.cardin.it

4
Modulo di memoria (M1)
Costituita da una memoria non volatile di tipo EEPROM, contiene i codici dei trasmettitori e permette la
memorizzazione di 300 codici (300 tasti di canale). Nel modulo i codici vengono mantenuti anche in assenza
di alimentazione.
Installazione ricevitore-antenna
Per portata si intende la distanza utile di funzionamento fra trasmettitore e ricevitore con antenna installata,
e misurata in spazio libero. La portata è quindi strettamente legata alle caratteristiche tecniche del sistema
(potenza e sensibilità) e varia in base alle caratteristiche del luogo di postazione. Per ottenere il funzionamento
ottimale del radiocomando è bene scegliere con attenzione i punti d'installazione del ricevitore e dell'antenna.
Èbuonanormaposizionareilricevitoreadebita distanzadaretidisistemicomputerizzati,daimpianti d'allarme
e da altre fonti di possibile disturbo.
(Sistemazioni anomale potrebbero comprometterne in parte il funzionamento)
Antenna
L'installazione dell'antenna è fondamentale; collegata al ricevitore rappresenta il punto di ricezione del
radiocomando. È necessario collegare al ricevitore un'antenna accordata mediante cavetto coassiale RG58
(impedenza50Ω) di lunghezza max.15 m; l'antenna va posizionata all'esterno nel punto più elevato e visibile,
lontano da strutture metalliche.
Trasmettitore
Il trasmettitore è precodificato e utilizza un circuito integrato programmato in fabbrica con un numero
identificativo unico per ogni trasmettitore; tutti i parametri necessari alla codica sono contenuti in questo
circuito integrato (non si utilizza una memoria esterna): questo rende molto più afdabile il meccanismo di
gestione della codifica, e più sicuro il sistema. Il trasmettitore possiede un meccanismo di auto-spegnimento
dopo almeno 20 secondi di attivazione continuata (per limitare il consumo della batteria).

5

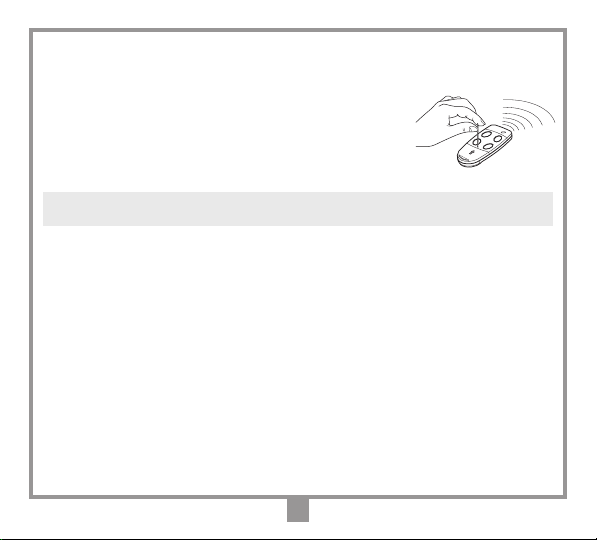

Funzione di blocco tasti
• Il trasmettitore ha la possibilità di inserire la funzione di blocco tasti, modalità che protegge l’apparecchio
da attivazioni casuali (involontarie):
- perattivarelafunzionetenerepremuto“MR”per8secondinchèlampeggia
illedrosso;aquestopuntoperattuareuncomandosarànecessariopremere
tre volte consecutive il tasto voluto;
- per ripristinare la funzione standard tenere premuto “MR” per 8 secondi
nchè il led rosso lampeggia.
Ricevitori
Attenzione!Alimentareilricevitoreesclusivamenteconunalimentatoredisicurezza.L'utilizzodialimentatori
non di sicurezza può provocare pericolo.
Ricevitori in cassetta IP55 (fig. 6)
- Il ricevitore in cassetta è dotato di morsettiera a 4 vie (CS 20A) con collegamento elettrico:
-12V ac/dc tra i morsetti -2 - 24V ac/dc tra i morsetti -3
Il fissaggio del ricevitore in cassetta viene eseguito servendosi della staffa "fissaggio rapido". La staffa viene
ssata alla parete con due tasselli (curare la messa in bolla). Eseguiti i collegamenti elettrici, il contenitore
viene inserito a scatto sulla stessa staffa. In caso di manutenzione è sufficiente una pressione operata sulla
scatola, dal basso verso l'alto per ottenere lo sganciamento del contenitore.
Moduli di canale intercambiabili
Nel ricevitore in cassetta le funzioni sono indicate in serigrafia sul circuito stampato; i moduli di canale
intercambiabili devono assumere unicamente la seguente configurazione:
- da a 4 strips impulsive MCC4491R0
Ricevitori a scheda (fig. 7)
Attenzione! La scheda va adeguatamente isolata dalle parti delle apparecchiature in cui viene incorporata
e che si trovano a tensione di rete.
- il ricevitore (CS 34) viene inserito direttamente nell'apparecchiatura predisposta a riceverlo con collega-
mento elettrico 24V ac/dc tra i pin 3-4.
MR

6
IlricevitoreaschedahaduerelélecuiuscitesonocontrassegnaterispettivamenteconCH (solocontattoN.A.)
eCH2(contattoN.A.-N.C.).IreléCH eCH2possonoessereattivatiselezionando,condeijumper"J1"situati
sul circuito, le funzioni A,B,C,D corrispondenti alle funzioni CHA,CHB,CHC,CHD del trasmettitore (vedi fig. 7).
Ricevitori mini IP20 (fig. 8)
- Il ricevitore (CS 34) è dotato di contenitore da interno e di morsettiera a 0 vie con collegamento elettrico:
-12V ac/dc tra i morsetti 7-8 - 24V ac/dc tra i morsetti 6-8.
Il ricevitore ha due relé le cui uscite sono contrassegnate rispettivamente con CH (solo contatto N.A.) e CH2
(contatto N.A. - N.C.). I relé CH e CH2 possono essere attivati selezionando, con dei jumper "J1" situati sul
circuito, le funzioni A,B,C,D corrispondenti alle funzioni CHA,CHB,CHC,CHD del trasmettitore (vedi fig.8).
Segnalazioni LED "L1" sul ricevitore:
lampeggio veloce: cancellazione singolo utente
lampeggio lento: memorizzazione di un utente
sempre acceso: memoria interamente occupata.
Funzioni
Attenzione! Prima di procedere alla prima memorizzazione dei trasmettitori, ricordarsi di cancellare
interamente la memoria.
Memorizzazione di un canale (fig. 5a, 6, 7 ,8)
) Premere il pulsante "P1" MEMO sul ricevitore e tenerlo premuto: il LED "L1" lampeggia lentamente
2) Attivare il trasmettitore sul canale da memorizzare
3) Tenere sempre premuto "P1" ed attendere finchè il LED "L1" riprende a lampeggiare
4) Attivareunasecondavoltailtrasmettitore(stessotrasmettitore, stessocanale;se il canaleè diversooppure
si tratta di un altro trasmettitore la memorizzazione termina senza successo);
5) Fine della memorizzazione: il LED "L1" rimane acceso per 2 secondi, segnalando la corretta memorizza-
zione. Rilasciare il pulsante "P1".

7
• Non è possibile memorizzare un utente che sia già in memoria: in un caso simile durante l’attivazione del
radiocomando (punto 2) si interrompe il lampeggio del LED. Solo dopo il rilascio del pulsante "P1"MEMO
il programma riprenderà a funzionare.
• Se dopo la prima attivazione del radiocomando non lo si attiva per la seconda volta, dopo 5 secondi si
esce automaticamente dalla modalità di memorizzazione senza memorizzare il nuovo codice utente.
• Se la prima volta si attiva un canale che non è già memorizzato, ma la secondavolta si attiva un altro canale
già memorizzato si esce dalla procedura di memorizzazione (perché i due codici non corrispondono) e si
ha l’attivazione del canale scelto nella seconda trasmissione.
Quando la memoria del ricevitore è prossima al completamento, la ricerca dell’utente può durare un massimo
di secondo da quando è stato ricevuto il comando.
Cancellazione di un canale (fig. 5a, 6, 7, 8)
) Premere il pulsante "P2" DELETE sul ricevitore e tenerlo premuto: il LED "L1" lampeggia velocemente
2) Attivare il trasmettitore sul canale da cancellare
3) Il LED rimane acceso per 2 secondi, segnalando l’avvenuta cancellazione
Nota: se l’utente che si vuole cancellare non è in memoria, il LED smette di lampeggiare; il programma
riprenderà il normale svolgimento solo dopo il rilascio del pulsante "P2".
Sia per la procedura di memorizzazione che per quella di cancellazione, se si rilascia il tasto prima dell’atti-
vazione del radiocomando si esce subito dalla modalità.
Cancellazione completa della memoria utenti (fig. 6, 7, 8):
) Tenere premuti entrambi i pulsanti ("P1+P2") sul ricevitore per più di 4 secondi
2) Il LED "L1" rimane acceso per tutto il tempo della cancellazione (8 secondi circa).
3) Il LED "L1" si spegne: la cancellazione è stata completata.
Memorizzazione di ulteriori canali via radio (fig. 5)
• La memorizzazione può essere attivata via radio (senza aprire la scatola dove è alloggiato il ricevitore) se
il jumper "J3" è inserito (fig. 6, 7, 8).
) Assicurarsi che il jumper "J3" sia inserito sul ricevitore

8
2) Utilizzando un radiocomando, in cui almeno uno dei tasti di canale "A-B-C-D" sia già stato memorizzato
nel ricevitore, attivare il tasto "MR" come indicato in figura "5".
Nota: Tutti i ricevitori raggiungibili dall'emissione del radiocomando, e che abbiano almeno un canale del
trasmettitore memorizzato, attiveranno contemporaneamente il buzzer di segnalazione "B1" (fig. 6,7,8).
3) Attivare uno dei tasti di canale del trasmettitore. I ricevitori che non contengono il codice di tale tasto si
disattiveranno, con l'emissione di un "bip" lungo 5 secondi; quello invece che contiene il codice emetterà
un altro "bip" che dura un secondo, entrando effettivamente nella modalità di memorizzazione "via radio".
4) Premere un tasto di canale sul trasmettitore da memorizzare; ad avvenuta memorizzazione il ricevitore
emetterà 2 "bip" di mezzo secondo, dopodiché il ricevitore sarà pronto a memorizzare un altro codice.
5) Per uscire dalla modalità lasciare trascorrere 3 secondi senza memorizzare codici. Il ricevitore emetterà
un "bip" lungo 5 secondi ed uscirà dalla modalità.
• Quando la memoria viene completamente occupata, il buzzer emetterà 0 "bip" ravvicinati, uscendo
automaticamente dalla modalità di memorizzazione "via radio", ed il LED "L1" rimane acceso; la stessa
segnalazione si ottiene anche ad ognitentativo di entrare in modalità "via radio" con memoria interamente
occupata.

9
CARATTERISTICHE TECNICHE
RICEVITORE
- frequenza di ricezione ..................................................................................................................433,92 MHz
- sensibilità (per segnale a buon ne).......................................................................................- 0dBm 0,7µV
- modulazione ..............................................................................................................................................FSK
- impedenza di ingresso antenna...............................................................................................................50 Ω
- alimentazione ricevitore ............................................................................................................. 2/24V ac/dc
- assorbimento a riposo/con relé attivato.......................................................................................20/40 mA
- massima potenza commutabile dal relé con carico resistivo:
carico in ac/dc .............................................................................................................................. 60VA/24 W
tensione massima ...........................................................................................................................30V ac/dc
- ritardo all'attivazione del relè....................................................................................................... 80 ÷ 00 ms
- temperatura di esercizio.............................................................................................................-20°…+75 °C
TRASMETTITORE
- frequenza di trasmissione...........................................................................................................433,92 MHz
- potenza apparente irradiata.................................................................................- 0…-7dBm ( 00-200 µW)
- modulazione .......................................................................................................................................FM/FSK
- alimentazione (batteria litio) ..................................................................................................3V ( x CR2032)
- assorbimento......................................................................................................................................... 8 mA
- temperatura di esercizio.............................................................................................................- 0°…+55 °C
- umidità relativa........................................................................................................................................<95%
- tipo di codica ...............................................................................................................................rolling code
- numero di combinazioni complessive (66 bit):............................................................................................266
- numero delle funzioni (canali).........................................................................................................................4
- autospegnimento:....................................................................................................dopo almeno 20 secondi
- portata (trasmettitori tascabili)...................................................................................................... 00 - 50 m
- portata (trasmettitori industriali) .............................................................................................................200 m
- portata (trasmettitori industriali con antenna esterna) ..........................................................................700 m

10
REMARKS
Theseinstructionsareaimedatprofessionallyqualied"installersofelectricalequipment"andmustrespect
the local standards and regulations in force. The use and installation of these appliances must rigorously
respect the indications supplied by the manufacturer and the safety standards and regulations in force.
Attention! Only for EU customers - WEEE marking. This symbol indicates that once the
products life-span has expired it must be disposed of separately from other rubbish. The
user is therefore obliged to either take the product to a suitable differential collection site for
electronic and electrical goods or to send it back to the manufacturer if the intention is to
replace it with a new equivalent version of the same product. Suitable differential collection,
environmental friendly treatment and disposal contributes to avoiding negative effects on the ambi-
ent and consequently health as well as favouring the recycling of materials. Illicitly disposing of this
product by the owner is punishable by law and will be dealt with according to the laws and standards
of the individual member nation.
Description
The S449 Radio control system in "FM" consists of one or more transmitters and one or more receivers
which can be combined to meet the specific needs of the system. The generated code is memorised in the
receiver via radio. The receiver is able to memorise up to 300 different codes.
Important: The transmitted code changes for each command (rolling code). If disturbance interrupts the
transmission, the receiver will wait for a different code, the relay can then only be activated by first releas-
ing and then pressing the transmitter channel button again.

11
Use
The S449 radio control allows the remote activation of electrical and electronic appliances with its best use
in the following areas: automatic opening systems, alarm systems, and in all systems which require remote
control activation (without wires) using secret codes.
Transmitter versions
TXQ449100 Miniaturised transmitters Button
TXQ449200 Miniaturised transmitters 2 Buttons
TXQ449300 Miniaturised transmitters 3 Buttons
TXQ449400 Miniaturised transmitters 4 Buttons
TXQ44940M Wall mounted transmitter 4 Buttons
TXQPRO449-4 Industrial transmitters 4 Buttons
TXQPRO449-4A Industrial transmitters + aerial 4 Buttons
Receiver versions
RQM449200 Mini receiver 2 Channels
RSQ449200 Slot-in receiver card 2 Channels
RCQ449100 Outdoor receiver 4 Channels
Attention: the transmitters of the series TRQ449 produced before 2012 do
not have the key block function and are supplied with 2 lithium batteries (2 x
CR2032 6V) for more information download the instructions ZVL407.04 from
www.cardin.it

12
Memory module (M1)
The module is furnished with a non volatile EEPROM type memory and contains the transmitter codes and
allows you to memorise up to 300 codes (300 channel buttons). The programmed codes are maintained in
this module even in the absence of power.
Receiver antenna installation
‘Range’ is intended to mean the working distance, measured in free space, between the receiver and the
transmitter with the antenna installed. The range is therefore closely linked to the technical characteristics of
the system (power and sensibility) and varies according to the characteristics of the site in which the system
is located. It therefore follows that to obtain the best results from the radio control the receiver and antenna
installation sites should be carefully chosen. It is good practise to position the receiver away from computer
systems, alarm systems and other possible sources of disturbance.
A bad choice of positioning could compromise the performance of the receiver.
Antenna
The installation of the antenna is fundamental, connected to the receiver it represents the reception point
for the radio control. When installing the antenna the following points should be observed. A tuned antenna
using a coaxial cable RG58 (impedance 50Ω) with a maximum length of 15 m. must be installed. The antenna
should be positioned out of doors in the highest possible point, visible and away from metal structures.
Transmitters
The transmitter is pre-coded and is tted with an integrated circuit which is programmed in the factory
with a unique identification number. All the code parameters are contained in this integrated circuit (external
memory modules are not required) thus making code management more reliable and the system more
secure. The transmitter has an automatic shut down mechanism which cuts in after at least 20 seconds of
continuous use (this limits battery consumption).

13
Key block function
• A key block function has been added to protect the appliance from accidental activation;
- to activate the function press and hold down “MR” for 8 seconds until the
red led starts ashing, at this point to activate a command you will need
to press the required key three times consecutively;
- to reset the function to standard operation standard press and hold down
“MR” for 8 seconds until the red led starts flashing.
Receivers
Warning! The receivers must only be powered by a safety power pack. The use of non safety power
packs could provoke damage to the system.
Outdoor receivers IP55 (fig. 6)
-
The outdoor receiver card (CS 20A)is ttedwithan 4-way terminalboard and hasthe followingelectrical connections:
-12V ac/dc between binding posts -2 - 24V ac/dc between binding posts -3.
The outdoor receiver is fitted using "fast-tting" brackets. The bracket should be fixed to the wall using two
rawlplugs (check that it is in square). After connecting the wiring the case should be slid onto the bracket
therefore xing it to the wall. If any repair work is necessary the case can be easily extracted by pushing
upwards the action of which will separate it from the bracket.
Interchangeable channel modules
In the receivers the channel functions are printed on the circuit board. The interchangeable channel modules
can only have the following configuration:
- from to 4 impulsive relay strips MCC4491R0
Slot-in receiver cards (fig. 7)
Warning!Thereceivercardsmustbesufficientlyinsulatedfromthepartsofthehostdevicewhicharepoweredbythemains.
- The receiver card (printed circuit CS 34) is inserted directly into an appliance which is designed to receive
it and has the following electrical connections: 24V ac/dc between binding posts 3-4.
MR

14
The receiver cards are fitted with two relays the outputs of which are marked CH (N.O. contact) and CH2
(N.O./N.C. contact). The relays CH and CH2 can be activated by selecting the functions A-B-C-D and made
to correspond with the transmitter channels CHA-CHB-CHC-CHD by setting the jumpers "J1" situated on
the circuit board (see g. 7).
Mini receivers IP20 (fig. 8)
- The mini receiver (printed circuit CS 34) is housed in an indoor container and is tted with an 8-way
terminal board with the following electrical connections:
-12V ac/dc between binding posts 7-8 - 24V ac/dc between binding posts 6-8.
The receiver cards are fitted with two relays the outputs of which are marked CH (N.O. contact) and CH2
(N.O./N.C. contact). The relays CH and CH2 can be activated by selecting the functions A-B-C-D and made
to correspond with the transmitter channels CHA-CHB-CHC-CHD by setting the jumpers "J1" situated on
the circuit board (see g.8).
Status led "L1" on the receiver
Flashing rapidly: cancelling a single user
Flashing slowly memorising a single user
Continuously lit: memory full
Functions
Attention! Before memorising the transmitters for the rst time remember to cancel the entire
memory content.
Memorising a channel (fig. 5a,6,7,8)
. Keep button "P1" MEMO pressed down and the led "L1" will start to flash slowly
2. Press the channel on the transmitter which is to be memorised.
3. Keep button "P1" pressed down and wait until LED "L1" starts to flash again.
4. Press the channel on the transmitter which is to be memorised again (same transmitter, same channel.

15
If the channel or the transmitter is different you will not be able to memorise the channel.
5. End of the memory procedure. LED "L1" will remain lit for 2 seconds meaning that the channel has
been correctly memorised. Releae button "P1"
• It is not possible to memorise a user code that is already in memory: In this case when the transmitter
is activated (point 2) the led will stop ashing. The program will only work again when button "P1"
MEMO has been released.
• If the transmitter is not activated a second time within fifteen seconds the program will automatically
leave the memory mode without memorising a new user code.
• If a new user code is activated the rst time and a different channel (with an already memorised user
code) is activated the second time, the program will automatically leave the memory mode (because
the two codes do not correspond) and the channel present in the second transmission will be activated.
When the receiver's memory is almost full the user search function can take up to second to complete.
Cancelling a channel (fig. 5a, 6, 7, 8 )
. Keep button "P2" DELETE pressed down and the led "L1" will start to flash rapidly
2. Press the channel on the transmitter which is to be cancelled
3. Led "L1" will remain lit for 2 seconds meaning that the channel has been cancelled.
Note: If the user which is to be cancelled is not found in the memory, the led will stop flashing. The program
will only work again when button "P2" has been released. If the button is released before a channel is
activated the program will automatically leave the memorising or cancelling mode.
Cancelling the entire user memory (g. 6, 7, 8)
. Keep buttons (P1+P2) pressed down simultaneously for more than 4 seconds
2. Led "L1" will remain lit for the period of time required for the program to cancel all the codes (about 8
seconds)
3. Led "L1" will turn off meaning that the cancellation procedure has been carried out.
Memorising a channel (fig. 5)
• Memorisation can be activated by radio (without opening the receiver container) if jumper "J3" has

16
been inserted (fig. 6, 7, 8).
. Make sure that the jumper "J3" has been inserted in receiver.
2. Using a transmitter, in which at least one channel button "A,B,C or D" has already been memorised
in the receiver, press the button "MR" as shown in gure "5".
Note: all the receivers within range when the channel button is pressed (and which have at least one
of the transmitter channel buttons memorised) will activate their signal buzzer "B1" (fig. 6, 7, 8).
3. Press one of the channel buttons on the transmitter. The receivers which do not contain that channel
code will sound a five-second long "beep" and will then disactivate. The receivers which contain the
channel code will sound a one-second long "beep" and will enter the programming mode.
4. Press one of the channel buttons on the transmitter which you wish to memorise; the receiver will
sound 2 "beeps" of half a second each after which the receiver will be ready to receive another code.
5. To leave the programming mode wait for 5 seconds without pressing any buttons. The receiver will
sound a ve-second long "beep" and will then exit the programming mode.
• When the memory is entirely occupied the buzzer will sound 0 rapid "beeps" and will automatically
leave the "programming via radio" mode.
Led "L1" will remain lit on the receiver. The same signal is given each time you try to enter "program-
ming via radio" when the memory is full.

17
TECHNICAL SPECIFICATIONS
RECEIVER
- reception frequency.................................................................................................................433,92 MHz
- sensitivity (finely tuned signal)...........................................................................................- 0dBm 0,7µV
- modulation............................................................................................................................................FSK
- antenna impedance in input.................................................................................................................50 Ω
- receiver power supply .......................................................................................................... 2/24V ac/dc
- maximum power consumption at rest/with relay activated....................................................20/40 mA
- maximum commutable power at the relay with resistive load:
load ac/dc ..................................................................................................................................60VA/24W
maximum voltage .......................................................................................................................30V ac/dc
- relay activation delay time......................................................................................................80 to 00 ms
- operating temperature range.................................................................................................-20°…+75 °C
TRANSMITTERS
- carrier frequency......................................................................................................................433,92 MHz
- apparent radiated power ................................................................................. - 0…-7dBm ( 00-200 µW)
- modulation......................................................................................................................................FM/FSK
- power supply (lithium battery)...........................................................................................3V ( x CR2032)
- power consumption........................................................................................................................... 8 mA
- operating temperature range................................................................................................... - 0…+55°C
- relative humidity .................................................................................................................................<95%
- type of encoding.......................................................................................................................rolling code
- total number of possible code combinations (66 bit) ............................................................................266
- number of channels................................................................................................................................... 4
- automatic shut down...........................................................................................after at least 20 seconds
- transmission range (miniaturised transmitters) ............................................................................ 00 - 50 m
- transmission range (industrial transmitters)............................................................................................200 m
- transmission range (industrial transmitters + aerial)...............................................................................700 m

18
AVERTISSEMENT
Ce livret est destiné à des personnes titulaires d’un certificat d’aptitude professionnelle pour l’installation des
"appareils électriques" et requiert une bonne connaissance de la technique appliquée professionnellement.
L’emploi et l’installation de cet appareil doivent respecter rigoureusement les indications fournies par le
constructeur et les normes de sécurité en vigueur.
Attention!Seulement pour les clients de l'EU -Marquage WEEE. Ce symbole indique l’obli-
gation de ne pas éliminer l’appareil, à la fin de sa durée de vie, avec les déchets municipaux
non triés et de procéder à sa collecte sélective. Par conséquent, l’utilisateur doit remettre
l’appareil à un centre de collecte sélective des déchets électroniques et électriques ou au
revendeur qui est tenu, lorsqu’il fournit un nouvel appareil, de faire en sorte que les déchets
puissent lui être remis, sur une base de un pour un, pour autant que l’appareil soit de type équivalent
à celui qu’il fournit. La collecte sélective des équipements électriques et électroniques en vue de
leur valorisation, leur traitement et leur élimination dans le respect de l’environnement contribue à
éviter la nocivité desdits équipements pour l’environnement et pour la santé et à encourager leur
recyclage. L’élimination abusive de l’équipement de la part du détenteur final comporte l’application
des sanctions administratives prévues par les normes en vigueur dans l’État Membre d’appartenance.
Description
Le système de télécommande radioS449en "FM" est constitué d'un ou de plusieurs émetteurs et d'un ou de
plusieursrécepteurs,quiserontcombinésenfonctiondesexigencesspécifiques del'installation. Lecodeest
mémorisé par radio sur le récepteur. Le récepteur est en mesure de mémoriser jusqu'à 300 codes différents.
En phase de mémorisation, les codes sont transférés dans une mémoire non volatile.
Important:Puisque à chaque commande le code émis change, si l'émission est interrompue par une pertur-
bation, il est nécessaire de délivrer à nouveau le signal en relâchant et en réappuyant la touche de l'émetteur
car le récepteur s'attend à recevoir un code différent.

19
Domaine d'application
La télécommande radio S449 permet de commander à distance des appareils électriques et électroniques
et trouve sa meilleure application dans la commande de fermetures automatisées, systèmes d'alarme et
dans toutes les installations qui nécessitent une commande à distance (sans l) protégée par un code
secret haute sécurité.
Versions émetteurs
TXQ449100 Émetteurs de poche touche
TXQ449200 Émetteurs de poche 2 touches
TXQ449300 Émetteurs de poche 3 touches
TXQ449400 Émetteurs de poche 4 touches
TXQ44940M Boîte à boutons radio, xation murale 4 touches
TXQPRO449-4 Émetteurs industrielle 4 touches
TXQPRO449-4A Émetteurs industrielle avec antenne 4 touches
Versions récepteurs
RQM449200 Mini récepteur 2 canaux
RSQ449200 Récepteur à carte 2 canaux
RCQ449100 Récepteur sous coffret 4 canaux
Attention: les émetteurs de la série TRQ449 fabriqués jusqu'au 2012 n'ont pas
la fonction de verrouillage des touches et sont fournis avec deux batteries au
lithium (2 x CR2032 6V). Pour plus d'informations télécharger les instructions
ZVL407.04 du site Web www.cardin.it.

20
Module de mémoire (M1)
Constitué de mémoire non volatile de type EEPROM, il contient les codes des émetteurs et permet la
mémorisation de 300 codes (300 touches de canal). Dans ce module, les codes restent mémorisés même
en cas de coupure de courant.
Installation récepteur-antenne
Parportéenousentendonsladistancenécessaireaufonctionnement,entreémetteuretrécepteuravecantenne
installée et mesurée en espace libre. La portée est donc strictement liée aux caractéristiques techniques
du système (puissance et sensibilité) et varie en fonction des caractéristiques du lieu d'emplacement. Pour
obtenir un fonctionnement optimal de la télécommande radio, il est important de choisir soigneusement
les endroits pour l'installation du récepteur et de l'antenne. Il est conseillé de positionner le récepteur à une
juste distance des réseaux avec système à ordinateurs, d'installations d'alarme ou autres qui pourraient
provoquer des perturbations.
Des positionnements inadéquats pourraient compromettre en partie le fonctionnement.
Antenne
L'installation de l'antenne est fondamentale; une fois branchée au récepteur, elle représente le point de
réceptiondelatélécommanderadio.Ilestnécessairedebrancher uneantenneaccordéeaumoyend'uncâble
coaxial RG58 (impédance 50Ω) d'une longueur maxi. de 15 m; l'antenne doit être positionnée à l'extérieur,
sur le point le plus élevé et visible, loin de toute structure métallique.
Émetteur
L'émetteur est précodifié et utilise un circuit intégré, programmé à l'usine avec un numéro d'identification,
unique pour chaque émetteur; tel circuit porte en lui-même tous les paramètres nécessaires au codage (il
n'y a pas de mémoire extérieure); ceci rend la gestion du codage plus able et tout le système plus sûr.
L'émetteur est doté d'un mécanisme d'autoextinction qui se déclenche au moins 20 secondes après une
activation continue (pour réduire la consommation de la pile).
