Riello RS 70 Quick start guide

20023573 (6) - 12/2017
Istruzioni per installazione, uso e manutenzione
Montage und Bedienungsanleitung
Instructions pour installation, utilisation et entretien
Installation, use and maintenance instructions
Instrucciones de instalación, montaje y funcionamiento
Kit GPL
Kit Flüssiggas
Kit GPL
LPG Kit
Kit GPL
CODICE - CODE
CÓDIGO
MODELLO - MODELL - MODELE
MODEL - MODELO
TIPO - TYP
TYPE
20008175 - 20008176 RS 70 - RS 70/E - RS 70/M 821 T1 - 828 T2 - 828 T1
20008177 - 20008178 RS 100 - RS 100/E - RS 100/M 822 T1 - 829 T2 - 829 T1
20008179 - 20008180 RS 130 - RS 130/E - RS 130/M 823 T1 - 830 T2 - 830 T1
20050064 - 20050065 RS 150 - RS 150/M 890 T3 - 890 T
I
D
F
GB
E

1 20023573
I
Avvertenze generali
1.1 Garanzia e responsabilità
I diritti alla garanzia ed alla responsabilità decadono, in caso di
danni a persone e/o cose, qualora i danni stessi siano riconduci-
bili ad una o più delle seguenti cause:
intervento di personale non abilitato;
esecuzione di modifiche non autorizzate all’apparecchio;
alimentazione del bruciatore con combustibili non adatti;
difetti nell’impianto di alimentazione del combustibile;
riparazioni e/o revisioni eseguite in maniera scorretta;
utilizzo di componenti non originali, siano essi ricambi, kits,
accessori ed optionals;
cause di forza maggiore.
Il costruttore, inoltre, declina ogni e qualsiasi responsabilità per la
mancata osservanza di quanto riportato nel presente manuale.
– Il personale deve usare sempre i mezzi di protezione indivi-
duale previsti dalla legislazione e seguire quanto riportato nel
presente manuale.
– Il personale deve attenersi a tutte le indicazioni di pericolo e
cautela segnalate sulla macchina.
– Il personale non deve eseguire di propria iniziativa operazioni
o interventi che non siano di sua competenza.
– Il personale ha l’obbligo di segnalare al proprio superiore
ogni problema o situazione pericolosa che si dovesse creare.
1.2 Note sulla sicurezza per l'installazione
1 Avvertenze generali
PERICOLO
Tutte le operazioni di installazione, manutenzione
e smontaggio devono essere svolte con l'alimen-
tazione elettrica staccata.
PERICOLO
Isolare l'alimentazione del combustibile.
ATTENZIONE
L'installazione deve essere svolta da personale
qualificato, come indicato in questo manuale e in
conformità con gli standard e le disposizioni di leg-
ge in vigore.
CAUTELA
Dopo aver tolto ogni imballaggio assicurarsi
dell’integrità del contenuto. Nel dubbio, non utiliz-
zare il kit ricambio; rivolgersi al fornitore.
Attendere il completo raffreddamento dei compo-
nenti a contatto con fonti di calore.
Effettuate tutte le operazioni di manutenzione, pu-
lizia o controllo, rimontare il cofano e tutti i dispo-
sitivi di sicurezza e protezione del bruciatore.

20023573 2
I
Kit GPL

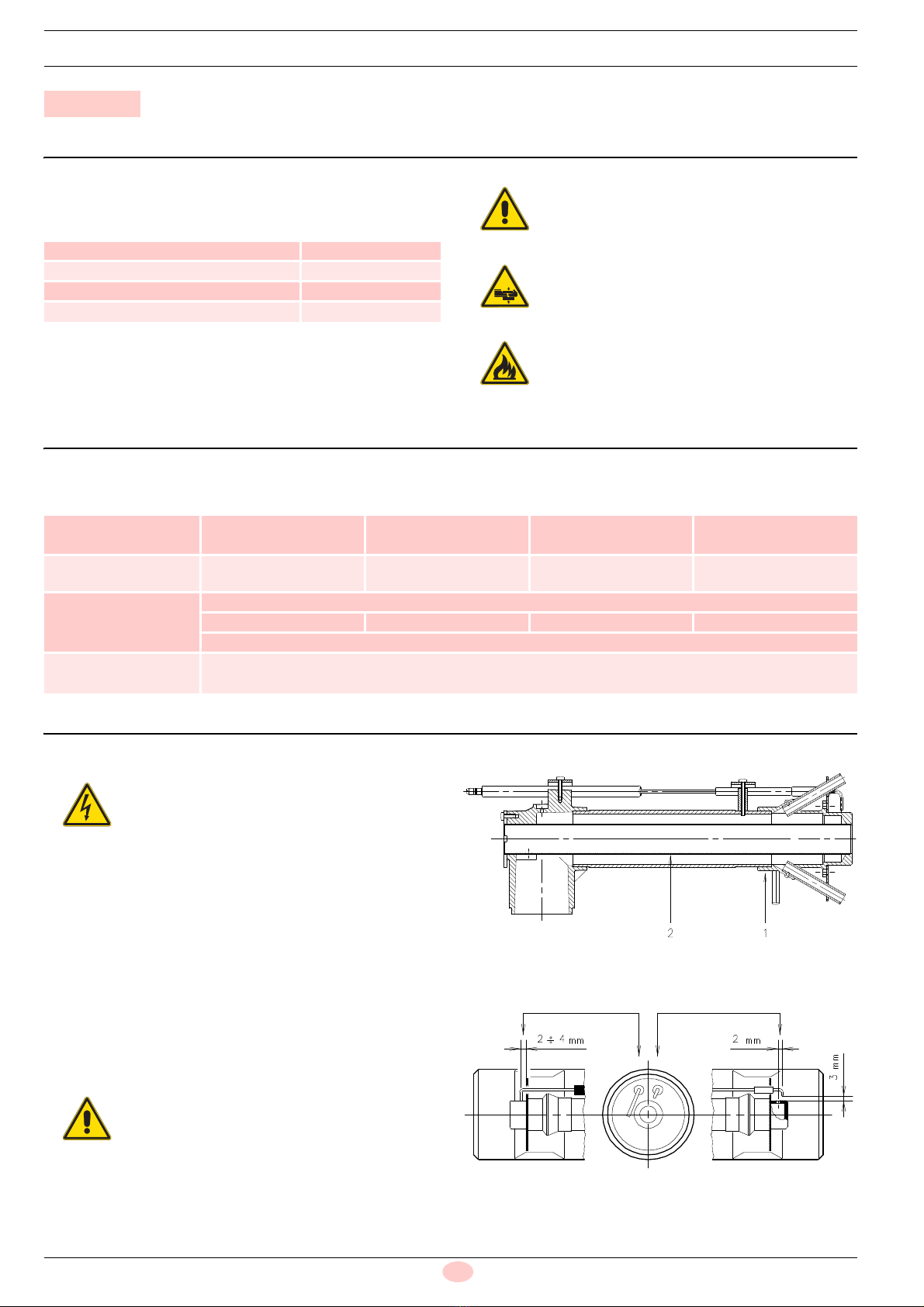

2.1 Descrizione kit
Il kit consente ai bruciatori previsti per funzionamento a meta-
no, di bruciare GPL. Il kit si compone di:
2.2 Caratteristiche Tecniche
2.3 Trasformazione
Procedere come segue:
Togliere gli elettrodi, rimuovendo le piastrine di fissaggio e
facendo attenzione a nono rompere le ceramiche.
Togliere le piastrine di fissaggio/regolazione del tubo cen-
trale.
Sostituire il distributore gas con quello fornito nel kit, facendo
attenzione ai due fori per gli elettrodi.
Inserire il tubo centrale fornito nel kit e rimontare le piastrine
di fissaggio, regolandole secondo le istruzioni bruciatore
(stessa regolazione del metano).
Rimontare gli elettrodi posizionandoli come illustrato
nell’istruzione del kit.
2 Kit GPL
Descrizione Quantità
Gruppo distributore 1
Tubo centrale 1
Targhetta 1
Istruzione 1
ATTENZIONE
Applicare la targhetta adesiva per funzionamento
a GPL vicino alla targhetta caratteristiche.
Prima di procedere con le operazioni di installa-
zione del kit, predisporre un adeguato sistema di
sollevamento.
Fare attenzione alla possibile fuoriuscita di alcune
gocce di combustibile durante la fase di installa-
zione del kit.
Bruciatore RS 70 - RS 70/M
RS 70/E
RS 100 - RS 100/M
RS 100/E
RS 130 - RS 130/M
RS 130/E RS 150 - RS 150/M
Potenza termica Max. 465 - 814 kW
400 - 700 Mcal/h
698 - 1163 kW
600 - 1000 Mcal/h
930 - 1512 kW
800 - 1300 Mcal/h
900 - 1850 kW
774 - 1591 Mcal/h
Potenza termica Min. 192 kW
165 Mcal/h
232 kW
200 Mcal/h
232 kW
200 Mcal/h
372 kW
320 Mcal/h
Pressione gas minima Per avere la massima potenzialità occorrono:
26,5 mbar 31 mbar 17,4 mbar 24,1 mbar
misurati al manicotto, con camera di combustione a 0 mbar e gas con Pci = 22.200 kcal/m3
Combustibile GPL commerciale (C3H8 = 93 ÷ 94%)
Pci = 25,8 kWh/Nm3 - 22.200 kcal/Nm3
PERICOLO
Togliere l’alimentazione elettrica al bruciatore,
agendo sull’interruttore generale dell’impianto.
ATTENZIONE
Regolare l’elettrodo e la sonda come indicato in
Fig. 2
Fig. 1
D1257
D613 Fig. 2

3 20023573
I
Kit GPL

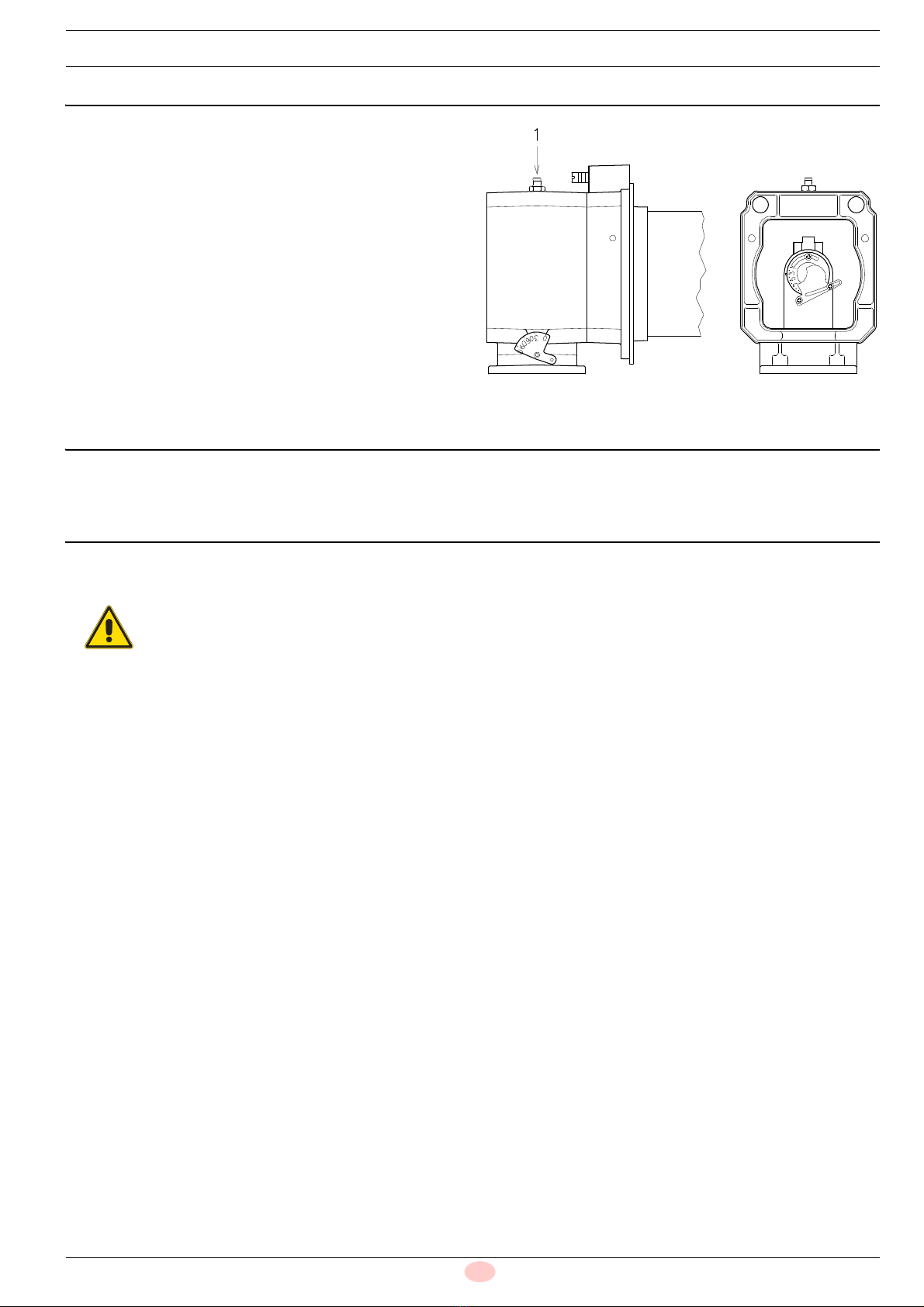

2.4 Regolazione testa di combustione
È la stessa prevista per funzionamento a metano (Fig. 3).
2.5 Collegamenti elettrici
Per i collegamenti elettrici al bruciatore, fare riferimento al ma-
nuale d’istruzione del bruciatore stesso.
2.6 Pressione in camera di combustione
La pressione in camera di combustione è la stessa prevista per
funzionamento a metano.
Fig. 3
D1301
ATTENZIONE
Per valori di pressione differenti da quelli indicati
contattare il Servizio Tecnico.

20023573 4
I
Kit GPL
2.7 Pressione gas
La Tab. A indica le perdite di carico minime lungo la linea di ali-
mentazione del gas in funzione della potenza massima del bru-
ciatore.
Tab. A
Modello kW 1 p (mbar)
G31
RS 70 ...
465 6,8
515 8,8
565 10,7
615 12,5
665 14
715 15,5
765 16,7
814 17,8
RS 100 ...
695 9,1
760 9,2
825 9,6
890 10,3
955 11,7
1020 14
1085 17,4
1163 23,3
RS 130 ...
930 6
1010 8,1
1090 10
1170 11,6
1250 13,1
1330 14,5
1410 16
1512 18
RS 150 ...
900 5,7
1036 7,5
1171 9,7
1307 12,5
1443 15,7
1579 19,3
1714 23,4
1850 28

1 20023573
D
Kit Flüssiggas
1.1 Garantie und Haftung
Die Garantie- und Haftungsansprüche verfallen bei Personen-
und / oder Sachschäden, die auf einen oder mehrere der folgen-
den Gründe zurückzuführen sind:
Eingriffe durch nicht zugelassenes Personal;
Vornahme von nicht genehmigten Änderungen am Gerät;
Versorgung des Brenners mit ungeeigneten Brennstoffen;
Defekte in der Anlage zur Brennstoffzufuhr;
falsch ausgeführte Reparaturen und / oder Überprüfungen;
Verwendung von anderen als Original-Bauteilen als Ersatz-
teile, Bausätze, Zubehör und Optionals;
Ursachen höherer Gewalt.
Der Hersteller lehnt außerdem jegliche Haftung für die Nichtein-
haltung der Angaben in diesem Handbuch ab.
– Das Personal muss immer die durch die Gesetzgebung vor-
gesehenen persönlichen Schutzmittel verwenden und die
Angaben in diesem Handbuch beachten.
– Das Personal muss alle Gefahren- und Vorsichtshinweise
einhalten, die sich am Gerät befinden.
– Das Personal darf nicht aus eigenem Antrieb Arbeiten oder
Eingriffe ausführen, für die es nicht zuständig ist.
– Das Personal hat die Pflicht, dem jeweiligen Vorgesetzten
alle Probleme oder Gefahren zu melden, die auftreten soll-
ten.
1.2 Anmerkungen zur Sicherheit bei der Installation
1 Allgemeine Hinweise
GEFAHR
Sämtliche Installations-, Wartungs- und Ausbau-
arbeiten müssen bei gezogenem Netzstecker
durchgeführt werden.
GEFAHR
Die Brennstoffversorgung trennen.
ACHTUNG
Die Installation muss von Fachpersonal nach den
Angaben in diesem Handbuch und in Überein-
stimmung mit den geltenden Normen und gesetz-
lichen Bestimmungen durchgeführt werden.
VORSICHT
Prüfen Sie nach dem Entfernen der gesamten
Verpackung die Unversehrtheit des Inhalts. Im
Zweifelsfall das Ersatzteilkit nicht verwenden;
kontaktieren Sie den Lieferanten.
Warten Sie, bis die Bauteile, die mit Wärmequel-
len in Berührung kommen, komplett abgekühlt
sind.
Nach Durchführung von Wartungs-, Reinigungs-
oder Kontrollarbeiten müssen die Haube sowie
alle Sicherheits- und Schutzvorrichtungen des
Brenners wieder montiert werden.

20023573 2
D
Kit Flüssiggas
2.1 Beschreibung des Kits
Der Kit macht es möglich die für den Methanbetrieb vorgesehe-
nen Brenner, mit Flüssiggas zu betreiben. Der Kit besteht aus:
2.2 Technische Daten
2.3 Umbau
Gehen Sie dazu wie folgt vor:
Die Befestigungsplatten entfernen und die Elektroden her-
ausziehen, achten Sie dabei darauf die Keramik nicht zu
zerbrechen.
Entfernen der Befestigungsplatten/Einstellung des Haupt-
rohrs.
Den Gasverteiler gegen den im Kit enthaltenen Verteiler
austauschen, achten Sie dabei auf die beiden Bohrungen für
die Elektroden.
Das im Kit enthaltene Hauptrohr einsetzen, die Befesti-
gungsplatten wieder anbringen und einstellen, wie in der
Brenneranleitung angegeben (selbe Einstellung wie Erd-
gas).
Die Elektroden wieder montieren, achten Sie darauf sie so
zu positionieren, wie in der Anleitung des Kit dargestellt.
2 Kit Flüssiggas
Beschreibung Stückzahl
Verteilergruppe 1
Hauptrohr 1
Kennschild 2
Anleitung 1
ACHTUNG
Das selbstklebende Kennschild für Flüssiggas-
Betrieb neben dem Typenschild anbringen.
Bevor mit den Installationsarbeiten des Kit begon-
nen werden kann, muss entsprechendes Hebe-
zeug vorbereitet werden.
Achten Sie auf das mögliche Austreten einiger
Tropfen Brennstoff während der Installationspha-
se des Kit.
Brenner RS 70 - RS 70/M
RS 70/E
RS 100 - RS 100/M
RS 100/E
RS 130 - RS 130/M
RS 130/E RS 150 - RS 150/M
Thermische Höchstlei-
stung
465 - 814 kW
400 - 700 Mcal/h
698 - 1163 kW
600 - 1000 Mcal/h
930 - 1512 kW
800 - 1300 Mcal/h
900 - 1850 kW
774 - 1591 Mcal/h
Thermische Mindest-
leistung
192 kW
165 Mcal/h
232 kW
200 Mcal/h
232 kW
200 Mcal/h
372 kW
320 Mcal/h
Niedrigster Gasdruck Zur Erzielung der Höchstleistung benötigt man:
26,5 mbar 31 mbar 17,4 mbar 24,1 mbar
gemessen an der Muffe, mit Brennkammer auf 0 mbar und Gas mit Heizwert Hu = 22.200 kcal/m
Brennstoff Handelsübliches Flüssiggas (C3H8 = 93 ÷ 94%)
Pci = 25,8 kWh/Nm3 - 22.200 kcal/Nm3
GEFAHR
Die Stromversorgung des Brenners durch Betäti-
gen des Hauptschalters der Anlage abschalten.
ACHTUNG
Die Elektrode und die Fühler einstellen, wie in
Abb. 2 angezeigt ist.
Abb. 1
D1257
Abb. 2
D613

3 20023573
D
Kit Flüssiggas
2.4 Flammkopfeinstellung
Ist die gleiche wie für den Methanbetrieb (Abb. 3).
2.5 Elektrische Anschlüsse
Für die elektrischen Anschlüsse am Brenner wird auf die Bedie-
nungsanleitung für den Brenner verwiesen.
2.6 Druck in der Brennkammer
Der Druck in der Brennkammer ist der gleiche wie für den Met-
hanbetrieb.
Abb. 3
D1301
ACHTUNG
Bei Druckwerten, die von den angegebenen ab-
weichen, nehmen Sie bitte Kontakt mit dem Tech-
nischen Kundendienst auf.

20023573 4
D
Kit Flüssiggas
2.7 Gasdruck
Die Tab. A gibt die minimalen Strömungsverluste entlang der Ga-
sversorgungsleitung in Abhängigkeit von der Höchstleistung des
Brenners an.
Tab. A
Modell kW 1 p (mbar)
G31
RS 70 ...
465 6,8
515 8,8
565 10,7
615 12,5
665 14
715 15,5
765 16,7
814 17,8
RS 100 ...
695 9,1
760 9,2
825 9,6
890 10,3
955 11,7
1020 14
1085 17,4
1163 23,3
RS 130 ...
930 6
1010 8,1
1090 10
1170 11,6
1250 13,1
1330 14,5
1410 16
1512 18
RS 150 ...
900 5,7
1036 7,5
1171 9,7
1307 12,5
1443 15,7
1579 19,3
1714 23,4
1850 28

1 20023573
F
Avertissements généraux
1.1 Garantie et responsabilité
Les droits à la garantie et à la responsabilité sont annulés en cas
de dommages à des personnes et/ou des choses, si ces dom-
mages sont dus à au moins une des causes suivantes:
intervention de personnel non autorisé;
exécution de modifications non autorisées sur l'appareil;
alimentation du brûleur avec des combustibles inappropriés;
défauts dans le système d'alimentation en combustible;
réparations et/ou révisions mal effectuées;
utilisation de composants, de pièces de rechange, de kits ou
d’accessoires en option non d’origine;
cas de force majeure.
Le fabricant décline, en outre, toute responsabilité pour le non-
respect des instructions de ce manuel.
– Le personnel doit toujours porter les équipements de protec-
tion individuelle prévus par la législation et suivre les indica-
tions du manuel.
– Le personnel doit respecter toutes les indications de danger
et précaution présentes sur l'appareil.
– Le personnel ne doit pas réaliser de sa propre initiative d'opé-
rations ou interventions n'étant pas de sa compétence.
– Le personnel est obligé de signaler à son responsable tout
problème ou danger rencontré.
1.2 Indications concernant la sécurité pour l'installation
1 Avertissements généraux
DANGER
Pour toute opération d'installation, d'entretien ou
de démontage, il faut débrancher l'appareil du ré-
seau électrique.
DANGER
Isoler l'alimentation en combustible.
ATTENTION
L'installation doit être faite par le personnel quali-
fié, comme indiqué dans ce manuel et conformé-
ment aux normes et aux dispositions en vigueur.
PRUDENCE
Après avoir déballé tous les éléments, contrôler
leur bon état. Dans le doute, ne pas utiliser le kit
de rechange; s'adresser au fournisseur.
Attendre le refroidissement total des composants
en contact avec des sources de chaleur.
Après avoir effectué toutes les opérations d'entre-
tien, de nettoyage ou de contrôle, remonter le ca-
pot et tous les dispositifs de sécurité et de
protection du brûleur.

20023573 2
F
Kit GPL
2.1 Description du kit
Le kit permet aux brûleurs prévus pour fonctionner au méthane
de brûler du GPL. Le kit se compose de:
2.2 Caractéristiques techniques
2.3 Transformation
Agir de la manière suivante :
Enlever les électrodes et déposer les plaques de fixation en
veillant à ne pas briser la céramique.
Enlever les plaques de fixation/réglage du tuyau central.
Remplacer le distributeur de gaz par celui fourni avec le kit,
en veillant aux deux trous pour les électrodes.
Introduire le tuyau central fourni avec le kit et remonter les
plaques de fixation, en les réglant selon les instructions du
brûleur (même réglage du méthane).
Remonter les électrodes en les positionnant comme illustré
dans la notice d'instructions du kit.
2 Kit GPL
Description Quantité
Groupe distributeur 1
Tube central 1
Étiquette 1
Notice d'instructions 1
ATTENTION
Appliquer l'étiquette adhésive pour le fonctionne-
ment au GPL à côté de la plaque signalétique.
Avant de procéder aux opérations d'installation du
kit, prévoir un système de levage adapté.
Faire attention aux gouttes de combustible qui
peuvent couler pendant la phase d'installation du
kit.
Brûleur RS 70 - RS 70/M
RS 70/E
RS 100 - RS 100/M
RS 100/E
RS 130 - RS 130/M
RS 130/E RS 150 - RS 150/M
Puissance thermique
Max.
465 - 814 kW
400 - 700 Mcal/h
698 - 1163 kW
600 - 1000 Mcal/h
930 - 1512 kW
800 - 1300 Mcal/h
900 - 1850 kW
774 - 1591 Mcal/h
Puissance thermique
Min.
192 kW
165 Mcal/h
232 kW
200 Mcal/h
232 kW
200 Mcal/h
372 kW
320 Mcal/h
Pression gaz
minimale
Pour obtenir la puissance maximale, il faut atteindre les valeurs suivantes:
26,5 mbar 31 mbar 17,4 mbar 24,1 mbar
mesurés au manchon, avec chambre de combustion à 0 mbar et gaz avec Pci = 22 200 kcal/m3
Combustible GPL commercial (C3H8 = 93 ÷ 94%)
Pci = 25,8 kWh/Nm3 - 22.200 kcal/Nm3
DANGER
Couper l'alimentation électrique du brûleur, en ap-
puyant sur l'interrupteur général de l'installation.
ATTENTION
Régler l'électrode et la sonde comme indiqué
dans la Fig. 2
Fig. 1
D1257
Fig. 2
D613

3 20023573
F
Kit GPL
2.4 Réglage de la tête de combustion
Identique à celui prévu pour le fonctionnement à méthane (Fig. 3).
2.5 Raccordements électriques
Pour réaliser les raccordements électriques au brûleur, se référer
au manuel d'instructions du brûleur.
2.6 Pression dans la chambre de combustion
La pression dans la chambre de combustion est identique à celle
prévue pour le fonctionnement à méthane.
Fig. 3
D1301
ATTENTION
Pour des niveaux de pression différents de ceux
indiqués s'adresser au Service Technique.

20023573 4
F
Kit GPL
2.7 Pression du gaz
Le Tab. A indique les pertes de charge minimales sur la ligne
d'alimentation en gaz en fonction de la puissance maximale du
brûleur.
Tab. A
Modèle kW 1 p (mbar)
G31
RS 70 ...
465 6,8
515 8,8
565 10,7
615 12,5
665 14
715 15,5
765 16,7
814 17,8
RS 100 ...
695 9,1
760 9,2
825 9,6
890 10,3
955 11,7
1020 14
1085 17,4
1163 23,3
RS 130 ...
930 6
1010 8,1
1090 10
1170 11,6
1250 13,1
1330 14,5
1410 16
1512 18
RS 150 ...
900 5,7
1036 7,5
1171 9,7
1307 12,5
1443 15,7
1579 19,3
1714 23,4
1850 28

1 20023573
GB
General warnings
1.1 Guarantee and responsibility
The rights to the guarantee and the responsibility will no longer
be valid in the event of damage to things or injury to people, if
such damage/injury was due to any of the following causes:
intervention of unqualified personnel;
carrying out of unauthorised modifications on the equipment;
powering of the burner with unsuitable fuels;
faults in the fuel supply system;
repairs and/or overhauls incorrectly carried out;
use of non-original components, including spare parts, kits,
accessories and optional;
force majeure.
The manufacturer furthermore declines any and every responsi-
bility for the failure to observe the contents of this manual.
– Personnel must always use the personal protective equip-
ment envisaged by legislation and follow the indications giv-
en in this manual.
– Personnel must observe all the danger and caution indica-
tions shown on the machine.
– Personnel must not carry out, on their own initiative, opera-
tions or interventions that are not within their province.
– Personnel must inform their superiors of every problem or
dangerous situation that may arise.
1.2 Installation safety notes
1 General warnings
DANGER
It is obligatory to carry out all installation, mainte-
nance and dismantling operations with the elec-
tricity supply disconnected.
DANGER
Isolate the fuel supply.
WARNING
The installation must be carried out by qualified
personnel, as indicated in this manual and in com-
pliance with the standards and legal requisites in
force.
CAUTION
After removing all the packaging, check the integ-
rity of the contents. If in doubt, do not use the
spare parts kit; contact the supplier.
Wait for the components in contact with heat
sources to cool down completely.
After carrying out maintenance, cleaning or
checking operations, reassemble the cover and
all the safety and protection devices of the burner.

20023573 2
GB
LPG kit
2.1 Kit description
The kit allows the burners designed to work with natural gas to
burn LPG. The kit is composed of:
2.2 Technical features
2.3 Conversion
Proceed as follows:
Remove the electrodes by first removing the fixing plates.
Take care not to break the ceramics.
Remove the fixing/adjustment plates from the central pipe.
Replace the gas distributor with the one supplied in the kit,
paying attention to the two holes for the electrodes.
Insert the central pipe supplied in the kit, then replace the
fixing plates and adjust them according to the burner instruc-
tions (the same adjustment as for methane).
Replace the electrodes, positioning them as shown in the kit
instructions.
2LPG kit
Description Quantity
Distributor assembly 1
Central tube 1
Label 1
Instruction 1
WARNING
Apply the self-adhesive label for LPG operation
near the characteristics label.
Before starting the kit installation operations, get a
suitable lifting system ready.
Be careful as some drops of fuel may leak out dur-
ing the kit installation phase.
Burner RS 70 - RS 70/M
RS 70/E
RS 100 - RS 100/M
RS 100/E
RS 130 - RS 130/M
RS 130/E RS 150 - RS 150/M
Max. burner output 465 - 814 kW
400 - 700 Mcal/h
698 - 1163 kW
600 - 1000 Mcal/h
930 - 1512 kW
800 - 1300 Mcal/h
900 - 1850 kW
774 - 1591 Mcal/h
Min. burner output 192 kW
165 Mcal/h
232 kW
200 Mcal/h
232 kW
200 Mcal/h
372 kW
320 Mcal/h
Minimum gas
pressure
In order to have the maximum burner output, it is necessary:
26.5 mbar 31 mbar 17.4 mbar 24.1 mbar
measured at the pipe coupling, with combustion chamber at 0 mbar and gas with Net calorific value =
22,200 kcal/m3
Fuel Commercial LPG (C3H8 = 93 - 94%)
Net calorific value = 25.8 kWh/Nm3 - 22.200 kcal/Nm3
DANGER
Disconnect the electrical supply from the burner
by means of the main system switch.
WARNING
Adjust the electrode and the probe as indicated in
Fig. 2.
Fig. 1
D1257
Fig. 2
D613

3 20023573
GB
LPG kit
2.4 Combustion head setting
It is the same as for methane operation (Fig. 3).
2.5 Electrical wiring
For the electrical wiring to the burner refer to the instruction
manual.
2.6 Combustion chamber pressure
The combustion chamber pressure is the same as for natural
gas.
Fig. 3
D1301
WARNING
For pressure levels different from those indicated
above, please contact the Technical Office.

20023573 4
GB
LPG kit
2.7 Gas pressure
Tab. A indicates the minimum pressure drops along the gas sup-
ply line, depending on the maximum burner output.
Tab. A
Model kW 1 p (mbar)
G31
RS 70 ...
465 6,8
515 8,8
565 10,7
615 12,5
665 14
715 15,5
765 16,7
814 17,8
RS 100 ...
695 9,1
760 9,2
825 9,6
890 10,3
955 11,7
1020 14
1085 17,4
1163 23,3
RS 130 ...
930 6
1010 8,1
1090 10
1170 11,6
1250 13,1
1330 14,5
1410 16
1512 18
RS 150 ...
900 5,7
1036 7,5
1171 9,7
1307 12,5
1443 15,7
1579 19,3
1714 23,4
1850 28

1 20023573
E
Advertencias generales
1.1 Garantía y responsabilidades
Los derechos a la garantía y a la responsabilidad caducarán, en
caso de daños a personas y/o cosas cuando los daños hayan
sido originados por una o más de las siguientes causas:
intervención de personal no habilitado;
realización de modificaciones no autorizadas en el aparato;
alimentación del quemador con combustibles no aptos;
defectos en la instalación de alimentación del combustible;
reparaciones y/o revisiones realizadas en forma incorrecta;
uso de componentes no originales, sean éstos recambios,
kits, accesorios y opcionales;
causas de fuerza mayor.
El constructor, además, declina toda y cualquier responsabilidad
por la inobservancia de todo cuanto mencionado en el presente
manual.
– El personal siempre deberá usar los equipos de protección
individual previstos por la legislación y cumplir todo lo men-
cionado en el presente manual.
– El personal deberá atenerse a todas las indicaciones de pe-
ligro y de precaución señalizadas en la máquina.
– El personal no deberá emplear su propia iniciativa en opera-
ciones o intervenciones que no sean de su competencia.
– El personal tiene la obligación de manifestar a su superior
todo problema o situación de peligro que pudiera crearse.
1.2 Notas sobre la seguridad para la instalación
1 Advertencias generales
PELIGRO
Todas las operaciones de instalación, manteni-
miento y desmontaje deben ser realizadas siem-
pre con la alimentación eléctrica desconectada.
PELIGRO
Aislar la alimentación del combustible.
ATENCIÓN
La instalación debe ser llevada a cabo por perso-
nal cualificado, como se indica en este manual y
de acuerdo con las normas y disposiciones de ley
vigentes.
PRECAUCIÓN
Después de haber quitado todos los embalajes,
asegurarse de la integridad del contenido. En
caso de dudas, no utilizar el kit recambio; dirigirse
al proveedor.
Esperar a que se enfríen completamente los com-
ponentes en contacto con fuentes de calor.
Una vez efectuadas todas las operaciones de
mantenimiento, limpieza o control, volver a mon-
tar la tapa y todos los dispositivos de seguridad y
protección del quemador.

20023573 2
E
Kit GPL
2.1 Kit GPL
El kit permite quemar GPL a los quemadores preparados para el
funcionamiento con metano. El kit se compone de:
2.2 Características técnicas
2.3 Transformación
Realizar lo siguiente:
Quitar los electrodos extrayendo las placas de fijación y
prestando atención para no romper las cerámicas.
Quitar las plaquitas de fijación/regulación del tubo central.
Sustituir el distribuidor de gas con el que se suministra en el
kit, prestando atención a los dos orificios para los electro-
dos.
Colocar el tubo central suministrado en el kit y volver a mon-
tar las plaquitas de fijación, regulándolas según las instruc-
ciones del quemador (la misma regulación del metano).
Volver a montar los electrodos posicionándolos como se
describe en la instrucción del kit.
2 Kit GPL
Descripción Cantidad
Grupo distribuidor 1
Tubo central 1
Placa 1
Instrucción 1
ATENCIÓN
Aplique la etiqueta adhesiva para el funciona-
miento con GPL cerca de la etiqueta característi-
ca.
Antes de comenzar con la instalación del kit, pre-
parar un sistema de elevación adecuado.
Prestar atención para que no se derramen gotas
de combustible durante la instalación del kit.
Quemador RS 70 - RS 70/M
RS 70/E
RS 100 - RS 100/M
RS 100/E
RS 130 - RS 130/M
RS 130/E RS 150 - RS 150/M
Potencia térmica máx. 465 - 814 kW
400 - 700 Mcal/h
698 - 1163 kW
600 - 1000 Mcal/h
930 - 1512 kW
800 - 1300 Mcal/h
900 - 1850 kW
774 - 1591 Mcal/h
Potencia térmica mín. 192 kW
165 Mcal/h
232 kW
200 Mcal/h
232 kW
200 Mcal/h
372 kW
320 Mcal/h
Presión gas mínima Para obtener el mayor rendimiento se necesitan:
26,5 mbar 31 mbar 17,4 mbar 24,1 mbar
medidos en el collarín, con la cámara de combustión a 0 mbar y gas con Pci = 22.200 kcal/m3
Combustible GPL comercial (C3H8 = 93 ÷ 94%)
Pci = 25,8 kWh/Nm3 - 22.200 kcal/Nm3
PELIGRO
Cortar la alimentación eléctrica del quemador con
el interruptor general de la instalación.
ATENCIÓN
Ajuste el electrodo y la sonda como se muestra en
la Fig. 2.
Fig. 1
D1257
Fig. 2
D613
