RIGO HVLP MIL PLUS User manual

Manuale MIL PLUS
IT
EN
MIL PLUS
HVLP
MANUALE DI USO E MANUTENZIONE AEROGRAFI PER TURBINE
USEAND MAINTENANCE MANUAL TURBINE SPRAY GUNS

Manuale MIL PLUS
Gentile Cliente,
La ringraziamo per aver scelto questo prodotto.
Punto di riferimento nel settore della costruzione di apparecchiature e sistemi
per la verniciatura delle superfici, la nostra azienda è garanzia di grande
affidabilità, qualità e sicurezza. Tutti i prodotti sono progettati e costruiti per
garantire sempre le migliori prestazioni. Convinti di contribuire a migliorare la
qualità del lavoro e di soddisfare ogni esigenza di sicurezza, le
apparecchiature dispongono della CERTIFICAZIONE di CONFORMITÀ alle
direttive europee.
I modelli MIL PLUS, sono aerografi specifici per prodotti secchi e leggeri.
La Direzione RIGO s.r.l.
1 LETTERA INFORMATIVA ED USO DEL MATERIALE .
Il presente manuale d’uso e manutenzione costituisce parte integrante
dell’apparecchiatura e l’utente ha l’obbligo di conoscerne il contenuto. Ferme
restando le caratteristiche essenziali del tipo di attrezzatura descritta, la
nostra azienda si riserva il diritto di apportare eventuali modifiche di parti,
dettagli ed accessori, che riterrà opportuno per il miglioramento
dell’apparecchiatura o per esigenze di carattere costruttivo o commerciale, in
qualunque momento e senza impegnarsi ad aggiornare tempestivamente
questa pubblicazione.
TUTTI I DIRITTI SONO RISERVATI, è vietata la riproduzione di qualsiasi
parte di questo manuale, in qualsiasi forma, senza l’esplicito permesso
scritto.
2 VERIFICA DEL PRODOTTO ACQUISTATO .
La configurazione originale dell’aerografo non deve essere assolutamente modificata.
Accessori e parti di ricambio originali garantiranno sempre tutte le norme di sicurezza.
Al ricevimento controllare che:
- L’imballo sia integro e non presenti danni.
- Sia contenuta tutta la documentazione necessaria alla corretta installazione ed uso dell’apparecchiatura
In caso di danni informare il rivenditore.
3 DOTAZIONE DI SERIE .
L’aerografo MIL PLUS viene fornito con le seguenti dotazioni di serie:
1 Manuale di uso e manutenzioni
1 Certificato di conformità CE
1 Certificato di Garanzia
1 Serbatoio da 3 Lt
4 DESCRIZIONE ● Aerografi MIL PLUS .
L’ aerografo MIL PLUS di ultima generazione è stato progettato per essere collegato ad una turbina RIGO serie TMR tramite la
cavità situata sotto l’impugnatura (3). La quantità di aria può essere modificata tramite la ghiera posta sul retro dell’aerografo o
tramite il potenziometro posto sulla turbina TMR.
5 CARATTERISTICHE TECNICHE .
Gli aerografi MIL PLUS abbinati alle Turbine RIGO serie TMR permettono l’applicazione di diversi materiali su differenti
supporti (metallo, legno, muratura...), consentendo di ottenere una copertura uniforme.
6 MATERIALI DI COPERTURA LAVORABILI ( indicativa) .
Modello MIL PLUS: Adatto per applicare prodotti secchi e leggeri come:
pailettes, flock, borotalco, grani di sughero, etc.
7 USI IMPROPRI E PERICOLOSI .
L’utilizzo dell’apparecchiatura per lavorazioni diverse da quelle indicate dal costruttore può causare danno all’attrezzatura e
pericolo per l’operatore. L’apparecchiatura non è predisposta per la lavorazione di materiali pericolosi, esplosivi e/o tossici,
diserbanti e pesticidi.
La nostra azienda non risponde di infortuni derivanti dall’impiego dell’apparecchiatura da parte di personale NON
ADDETTO e non qualificato o che impieghi la stessa per scopi diversi da quelli sopra indicati.
8 NORME DI SICUREZZA .
Attenzione! Rispettare le seguenti normative di sicurezza:
Considerare l’ambiente di utilizzo:
- L’aerografo viene utilizzato con prodotti vernicianti o solventi, tenere conto che questi sono altamente infiammabili;
- Provvedere ad una buona illuminazione;
- Non puntare mai l’aerografo in direzione del corpo umano o su animali.

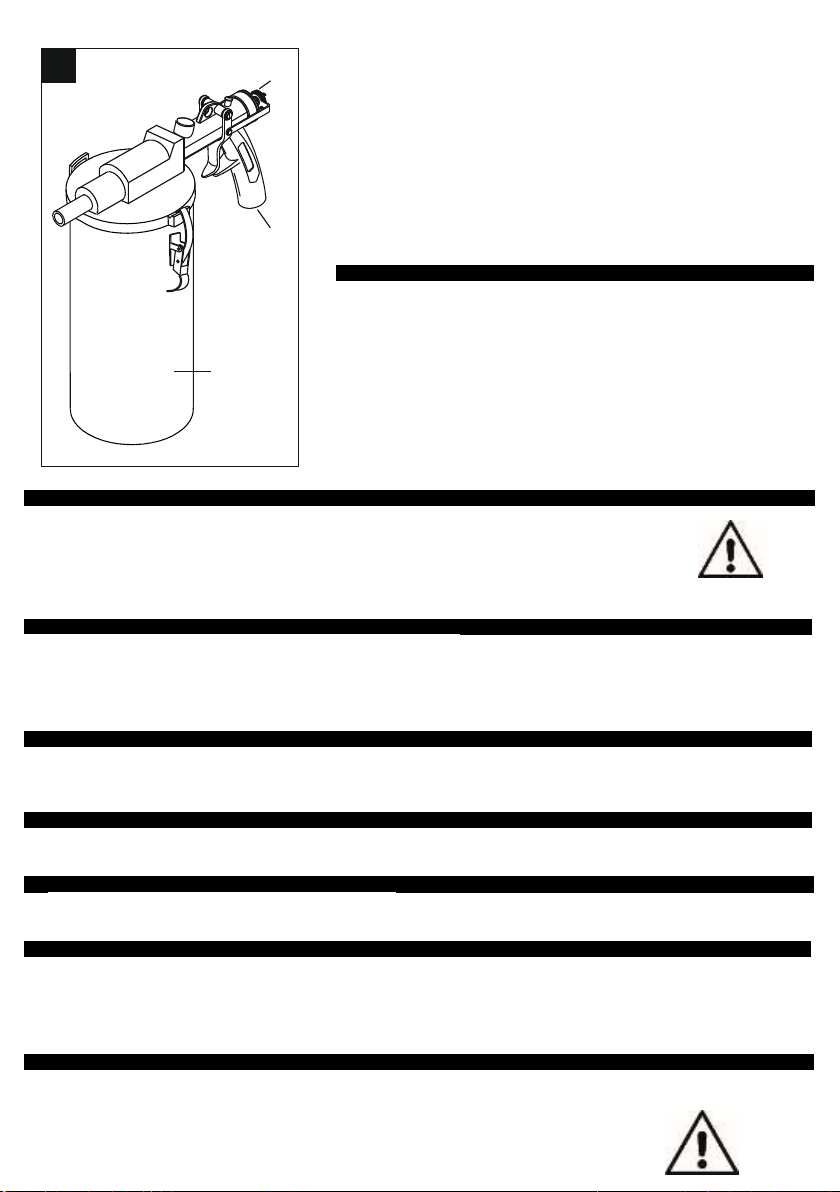

A
1
3
2

Manuale MIL PLUS
Considerazioni su prodotti chimici:
- NON UTILIZZARE con prodotti alimentari o medicinali;
Conservare gli utensili in luogo sicuro:
- Gli utensili non in uso devono essere riposti in luogo asciutto e riparato;
- Tenere lontano le persone non addette, in modo particolare non lasciare l’attrezzo in luoghi raggiungibili dai bambini.
Tenere le attrezzature con cura:
- Mantenere gli utensili puliti e sempre efficienti osservando le istruzioni d’uso e manutenzione.
- Non è concesso l’uso dell’aerografo in luoghi che rientrano nella normativa degli antideflagranti.
- Durante l’uso nell’ambiente non devono essere presenti fonti incendianti come fiamme libere, sigarette accese, scintille, cavi
incandescenti e superfici surriscaldate, etc.
- Durante l’uso fare attenzione che vi sia una sufficiente areazione dell’ambiente ed all’aperto tener presente la direzione del
vento;
- Si ricorda agli operatori di indossare le opportune protezioni durante le lavorazioni di spruzzatura (mascherine, occhiali
protettivi, guanti, abiti protettivi, etc.);
- Utilizzare solo ricambi originali.
La nostra azienda declina ogni responsabilità nel caso in cui non vengano osservate le sopraccitate norme di
sicurezza, così come non è responsabile di qualsiasi tipo di negligenza all’atto dell’utilizzo dell’apparecchiatura o
manomissione.
9 MESSA IN FUNZIONE E UTILIZZO .
- Riempire il serbatoio (1) con il prodotto da usare.
- Collegare il tubo della turbina all’aerografo tramite l’impugnatura (3) e regolare la portata d’aria della turbina al minimo ed
aumentarla progressivamente sino a raggiungere pressione necessaria a spruzzare il prodotto.
L’aerografo deve essere utilizzato solo con le turbine RIGO serie TMR per evitare rotture o malfunzionamento dei
meccanismi interni dell’aerografo.
10 REGOLAZIONI PER OTTIMIZZARE L’APPLICAZIONE DEI MATERIALI .
Portata aria:
permette di regolare la quantità di prodotto spruzzato.
Ruotare verso destra la ghiera posta sul retro dell’aerografo (2)= si avrà maggiore quantità di aria
Ruotare verso sinistra la ghiera posta sul retro dell’aerografo (2) = si avrà minore quantità di aria
Pressione aria:
permette di regolare la pressione necessaria a spruzzare vari materiali, partendo dai più leggeri (borotalco) ai più pesanti e di
forma irregolare (es.pailettes metallico).
Per regolare la pressione aria si agisce sul potenziometro posto sulla turbina Rigo serie TMR portandola inizialmente al minimo
ed aumentare progressivamente sino a raggiungere la pressione necessaria a spruzzare il prodotto.
11 MANUTENZIONE .
Per garantire un funzionamento impeccabile dell’aerografo nel tempo è necessario pulirlo ed asciugarlo ad ogni fine lavoro per
evitare che residui di prodotto possano essiccare all’interno.
Per una migliore pulizia:
MIL PLUS: pulire dopo ogni utilizzo tutte le parti sporche con acqua o detergente idonei al prodotto utilizzato.
Mantenere le attrezzature pulite e sempre efficienti osservando le istruzioni d’uso e manutenzione
PER NON DANNEGGIARE L’AEROGRAFO, NON UTILIZZARE OGGETTI METALLICI APPUNTITI PER PULIRE FORI DI
PASSAGGIO OSTRUITI.
12. CONSIGLI IN CASO DI MALFUNZIONAMENTO .
Problema
Probabile causa
Rimedio
L’ aerografo spruzza a colpi
- Ugello sporco
- smontare e pulire ugello
- pressione o portata aria insufficiente
- Agire su regolazione aria o turbina
- Densità prodotto non uniforme
- verificare caratteristiche del prodotto
Getto non uniforme
- Ugello sporco o danneggiato
- Pulire con molta cura i passaggi prodotto
- Sostituire le parti danneggiate
Fuoriuscita di aria o prodotto
dall’ugello senza tirare la leva
- Astina e pistone sporchi
- pulire con molta cura le parti dell’astina e
pistone
- Astina e pistone danneggiati
- Sostituire le parti danneggiate

Manuale MIL PLUS
Dear Customer,
Thank you for choosing this product. As a point of reference in the sector of
manufacturing equipment and systems for painting surfaces, our company is a
guarantee of great reliability, quality and safety. All products are designed and
manufactured to always guarantee the best performance levels. Convinced
that we can contribute to improve the quality of work and to fulfil all safety
needs, the tool is provided with the CERTIFICATION of CONFORMITY with
the European directives.
The MIL PLUS spray gun is specifically used for light and dry products
The Management RIGO s.r.l.
1. LETTER FOR INFORMATION PURPOSES AND USE OF THE MANUAL.
This operation and maintenance manual is an integral part of the equipment
and the user is obliged to know the content thereof. Without prejudice to the
essential features of the type of equipment described, our company
reserves the right to make any change to any part, detail and accessory it
may deem to be adequate to improve the equipment at any time and
without undertaking to promptly update this publication.
ALL RIGHTS ARE RESERVED, it is forbidden to reproduce any part of
this manual in any form, without any explicit consent in writing.
2. CHECK THE PRODUCT YOU HAVE PURCHASED .
The original configuration of the spray gun shall not be modified in any way.
Original accessories and spare parts will always guarantee the observance of all safety rules.
Upon receipt, make sure that:
- The package is intact and not damaged.
- It contains all the documentation necessary for the proper installation and utilisation of the equipment.
In case of damage, inform the retailer.
3. STANDARD SUPPLY .
MIL PLUS standard spray gun includes the following standard supply:
1 Operation and maintenance manual
1 Certificate of EC Conformity
1 tank capacity 3 Lt (0,8 gal)
1 Certificate of Guarantee
4. DESCRIPTION –Spray gun series MIL PLUS .
The latest generation MIL PLUS spray gun is designed to be connected to a turbine RIGO TMR series through the cavity
situated below the handle (3). The amount of air can be adjusted with the rotary switch on the back of the spray gun or with the
power setup on the TMR turbine
5. TECHNICAL FEATURES .
The MIL PLUS spray guns, used with a turbine RIGO TMR series, enable the operator to apply different types of products on
different materials (metal, wood, masonry ...). The complete system provides for an uniform surface finish.
6. WORKABLE COVERAGE MATERIALS (Indicative table) .
MIL PLUS model: Suitable for light and dry products as:
pailettes, flock, talcum powder, cork grains, etc.
7. IMPROPER AND DANGEROUS USES .
If the equipment is used in any way, other than those specified by the manufacturer, this may damage the equipment and
represent a danger for the operator. The equipment is not conceived to be used with dangerous, explosive and/or toxic
materials, herbicides and pesticides.
Our company is not liable for accidents and damage that may occur when the equipment is used by personnel NOT
AUTHORISED and not qualified or for purposes other than those mentioned above.
8. SAFETY RULES .
Attention! Observe the following safety rules:
Consider the environment for use:
- The spray gun is used with paints or solvents; keep in mind that these are highly inflammable;
- Provide for good lighting.
- Never point the spray gun against the human body or animals
A
1
3
2

Manuale MIL PLUS
Consider chemical products!
- NEVER USE with foodstuffs or drugs.
Keep tools in a safe place:
- The tools not in use shall be placed in dry and sheltered place;
- Keep out unauthorised people and in particular keep out of children’s reach.
Keep the equipment carefully:
- Keep the tools clean and always efficient in compliance with operation and maintenance instructions;
- Never use the spray gun in a place subject to explosion-proof rules;
- No source of ignition, such as free flames, lighted cigarettes or cigars, sparks, cables or white-hot objects, overheated surfaces,
etc., shall be present in the environment wherethe equipment is used;
- Make sure that the environment is adequately ventilated during use and outdoor pay attention to the direction of the wind;
- The operators shall never forget to wear the proper protections while spraying (masks, goggles, gloves, protective clothes,
etc.);
- Use original spare parts only;
Our company disclaims all responsibility if the a.m. safety rules are not observed and is not responsible for any kind of
negligence at the time of using the equipment or tampering with it.
9. COMMISSIONING .
- Fill in the tank with the product to be used.
- Connect the turbine air hose with the spray gun through (2) and set minimum pressure on the turbine,
then increase it progressively so to achieve the pressure needed to spray the product.
The spray gun should only be used with the turbine RIGO TMR series to avoid any breakage or malfunction of the
parts inside the spray gun.
10. REGULATIONS TO OPTIMISE THE APPLICATION OF MATERIALS .
Air flow rate:
- Turn the regulator (2) to the right = to increase the air quantity
- Turn the regulator (2) to the left = to decrease the air quantity
Air pressure:
to adjust the air pressure act on the turbine power setup, set it first at minimum and then increase it progressively until the
correct pressure needed to spray the product is reached.
11. MAINTENANCE .
To make sure that the spray gun will perfectly work all over the time, clean it at the end of each work cycle to prevent any
product residue from drying inside.
For a better cleaning:
MIL PLUS : after use pour clean water or detergent suitable for the type of product in use into the tank, shake the tank/spray
gun and spray (repeat the operation until it is perfectly clean).
Keep the equipment clean and always efficient by observing the instructions for operation and maintenance.
NEVER USE SHARP METAL OBJECTS TO CLEAN CLOGGED HOLES BECAUSE THEY MIGHT DAMAGE THE SPRAY GUN.
12. RECOMMENDATIONS IN CASE OF MALFUNCTION (*) .
Problem
Probable Cause
Remedy
The spray gun sprays
intermittently
- Dirty paint nozzle
- Remove and clean the nozzle
- weak air pressure
- Act on air/pressure regulators or turbine
- Product density not correct
- Check the covering product
Jet not uniform
- Cap air holes dirty or damaged
- Clean the parts of the spray gun very
carefully
- Replace the damaged parts
Paint leak from the nozzle
without pulling the lever
- Rod and nozzle dirty
- Clean the spray gun parts very carefully
- Rod and nozzle damaged
- Replace the damaged parts
Air (not paint) leak when
pulling the lever
- Dirty or damaged gasket
- Clean or replace the damaged parts
- Dirty or damaged rod

Manuale MIL PLUS
GARANZIA
Tutteleapparecchiaturesonogarantiteconformementeallenormedilegge
europee, dietro presentazione della fattura o dello scontrino fiscale, salvo
diversi accordi scritti.
La garanzia copre tutti i difetti dei materiali e di fabbricazione e prevede
sostituzionidipartidiricambiooriparazionideipezzidifettosiesclusivamente
a nostra cura e presso la nostra officina. Il materiale in riparazione dovrà
essereinviatoin .PORTO FRANCO
A riparazione avvenuta l’apparecchiatura sarà inviata in PORTO
ASSEGNATOal cliente.
La garanzia non prevede l’intervento di nostri operai o addetti sul posto di
installazione dell’apparecchiatura né il suo smontaggio dall’impianto.
Nel caso che per esigenze pratiche sia inviato un nostro addetto, la
prestazione di manodopera sarà fatturata ai prezzi correnti più eventuale
trasfertaespesedi viaggio.
Innessuncasolagaranzia dà dirittoaindennitàsueventuali danni diretti
o indiretti causati dalle nostre apparecchiature a cose o persone o su
interventi di riparazioneeffettuati dal compratoreoda terzi.
Sonoesclusi dallagaranzia:
Guasti causati da utilizzoo montaggiononcorretto.
Guasti causati da agenti esterni.
Guasti causati da incuriaoscarsa manutenzione.
DECADENZA DELLAGARANZIA:
Lagaranziadecadein casodi morositàoaltreinadempienzecontrattuali.
Le riparazioni effettuate in garanzia non interrompono il periodo della
stessa. La garanzia decade a pieno diritto qualora fossero fatte, senza
nostro consenso, riparazioni o modifiche alle nostre apparecchiature.
L’unità risulta smontata, manomessa o riparata fuori fabbrica. Quando
il n° di matricola sia stato manomesso o cancellato. Quando il danno
sia causato da un funzionamento o utilizzo scorretto, così come cattivo
trattamento, colpi, cadute ed altre cause non attribuibili alle condizioni
normali di funzionamento.
Per ogni controversia il Foro Competenteè quello di
BUSTO ARSIZIO.
IT EN WARRANTY
All appliances are guaranteed according to the european regulations,
against presentation of the invoice or on the receipt, unless otherwise
statedinwriting.
The warranty covers all manufacturing faults and material defects.
Replacements and repair operations are covered only if carried out by
our company and at our servicing shops. The faulty parts must be sent
CARRIAGE PAID.
Once the components have been repaired they will be sent CARRIAGE
COLLECT tothecustomer.
The warranty does not cover our company personnel aidduringinstallation
ordismantlingoperations.
If for practical purposes one of our employee is sent to the premises, a
charge will bemadefor thetimeplus extra for travelling and expenses.
Our warranty does not cover direct or indirect damage, to people or
property, caused by our appliances and it does not cover repair operations
carried out by theowner or by athirdparty.
The following arenot covered by our warranty:
Failurecaused by incorrect useor assembly.
Failurecaused by external agents.
Failurecaused by lack of maintenanceor negligence.
WARRANTYFORFEITURE:
In caseof delayed payment orother contract defaults.
All repair operations carried out under warranty do not interrupt its duration
Whenever changes or repairs are carried out on ourmachinery without
priorauthorization. Whenever theunit seems tampered with, dismantled of
previously repaired in unauthorized servicing shops.
Whenever the serial number is damaged or removed.
When the damage is caused by improper use or functioning, or if the
machine falls, is bumped or by other causes of malfunctioning not due to
normal workingconditions.
All disputes will besettled in the court of justice of BUSTO ARSIZIO
(Italy).
DICHIARAZIONE DI CONFORMITA .
NOI: RIGO srl Via Unità d’Italia, 85 – 21057 Olgiate Olona (VA)
Dichiariamo sotto la nostra esclusiva responsabilità che il prodotto: MIL PLUS
Descrizione :Aerografo
E’ conforme alle seguenti normative: Direttiva Macchine 2006/42/CE
Olgiate Olona, li 01/10/2016
DECLARATION OF CONFORMITY TO STANDARDS .
WE: RIGO srl Via Unità d’Italia, 85 – 21057 Olgiate Olona (VA)
Declare, under our responsibility, that the product: MIL PLUS
Description: Spray gun
It complies with the following standards: Machine Directive 2006/42/CE
Olgiate Olona, li 12/10/2016

Manuale MIL PLUS

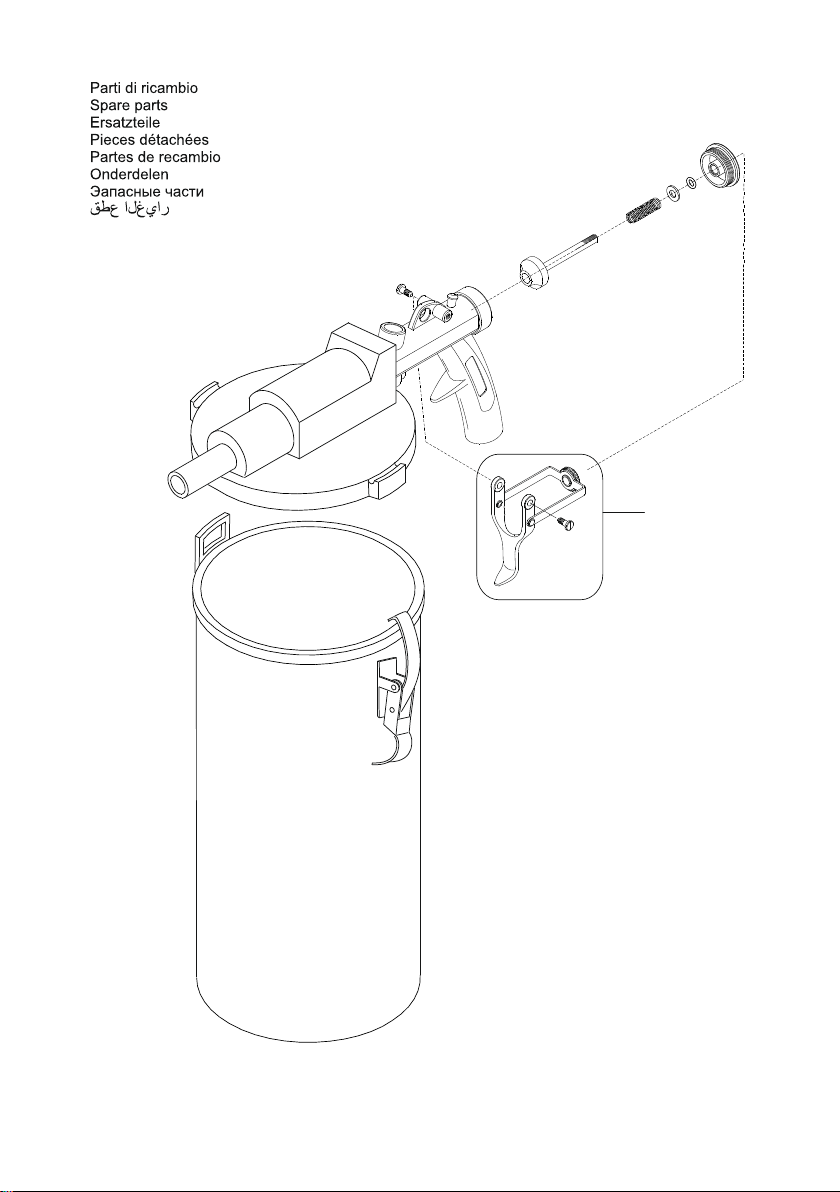

Parti di ricambio/Spare parts: MIL PLUS
MRK04

Manuale MIL PLUS
Rigo srl - Via Unità d’Italia 85 - 21057 Olgiate Olona (VA)- Italy
