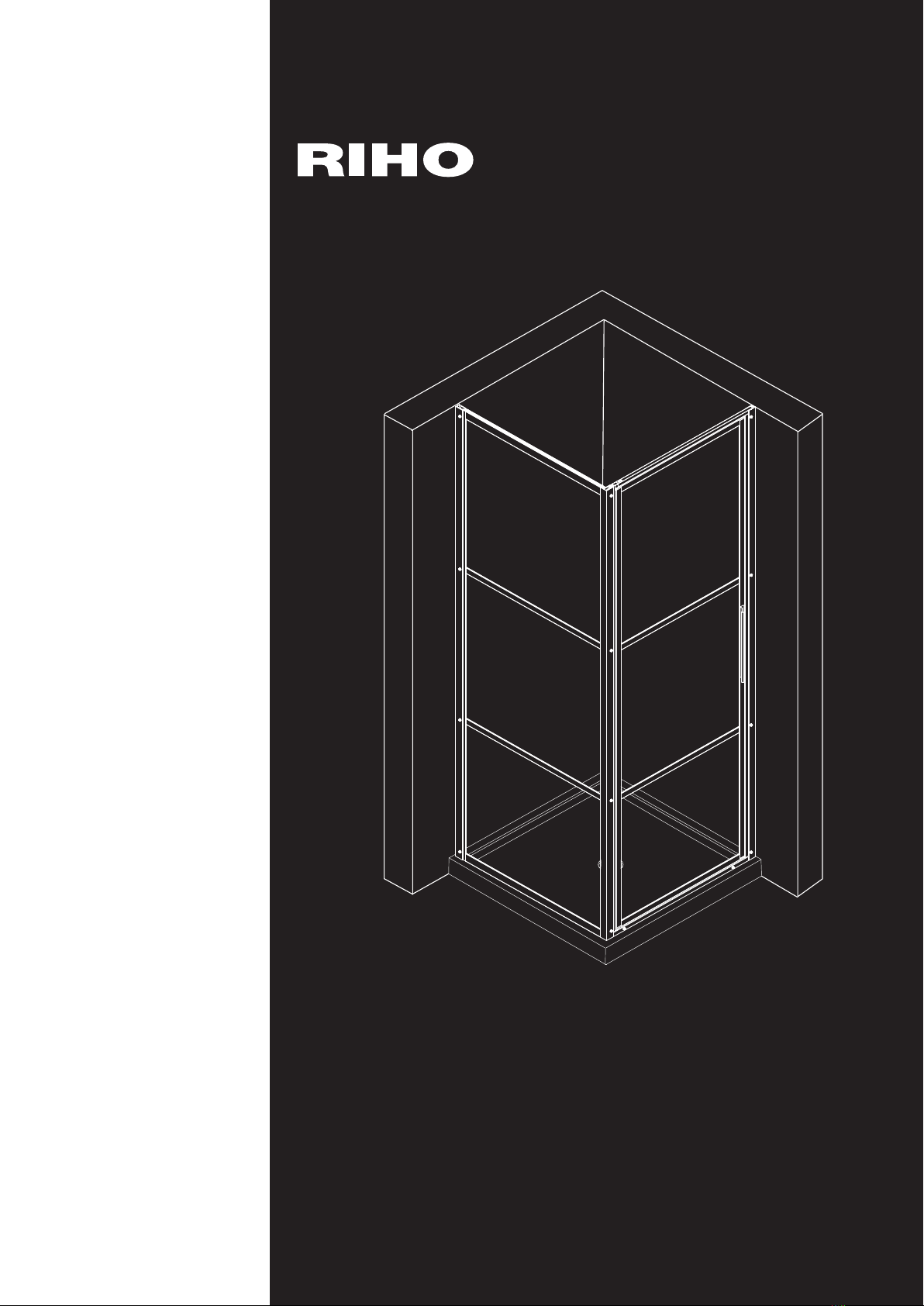

RIHO GRID GB201 User manual

GRID GB201
Installatiehandleiding | Installation manual | Manuel d’installation |
Montageanleitung | Návod k instalaci | Instrukcja instalacji |
Telepítési kézikönyv | Руководство по установке
200
B
A
200
BA
200
BA
200
B
A

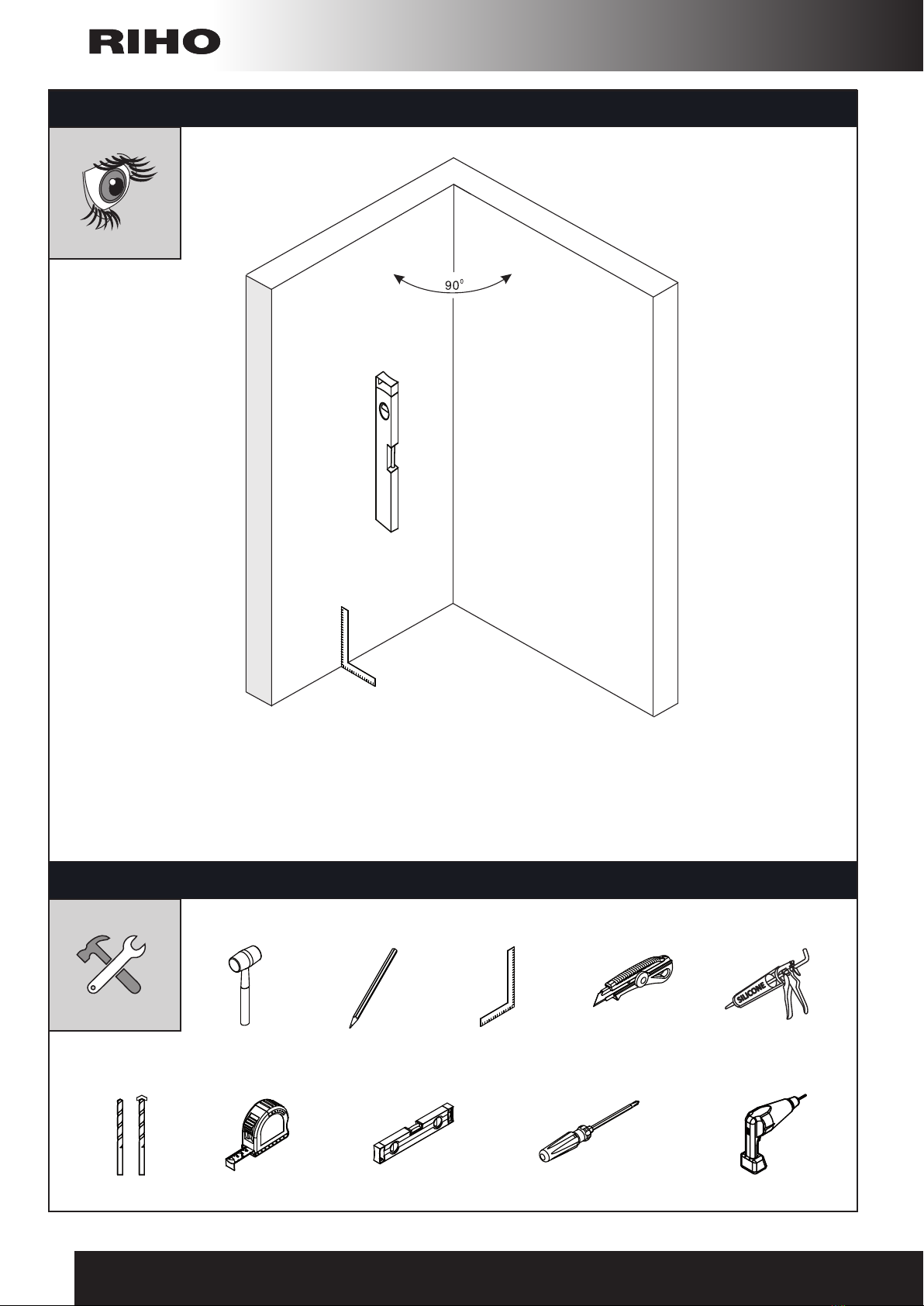

-1-
IW00293.2

-2-
GRID GB201

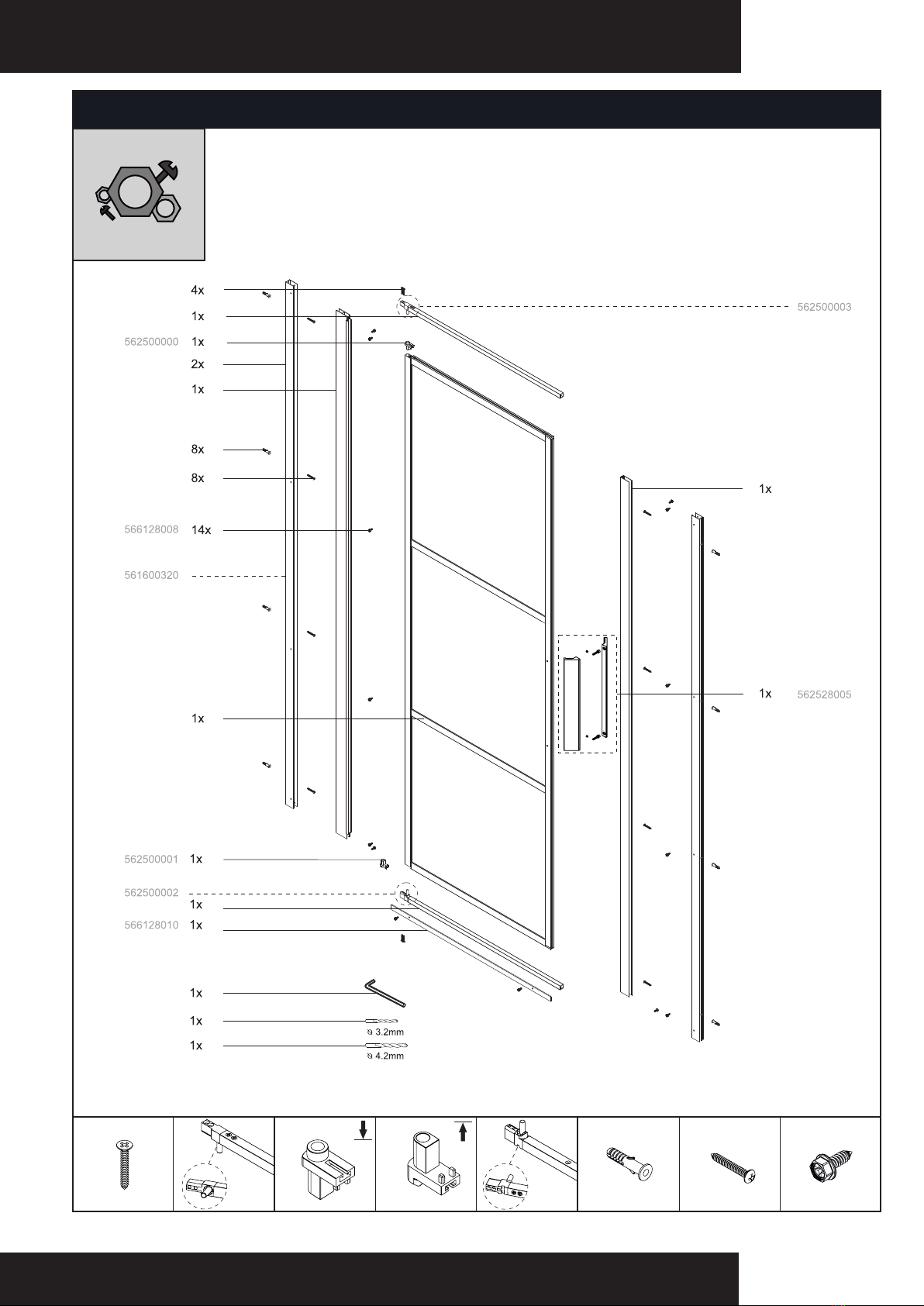

14x8x4x 8x

4x
1x
4x
-3-
IW00293.2

1
2
3
4
8
A
B
-4-
01
GRID GB201
8
8
8
=

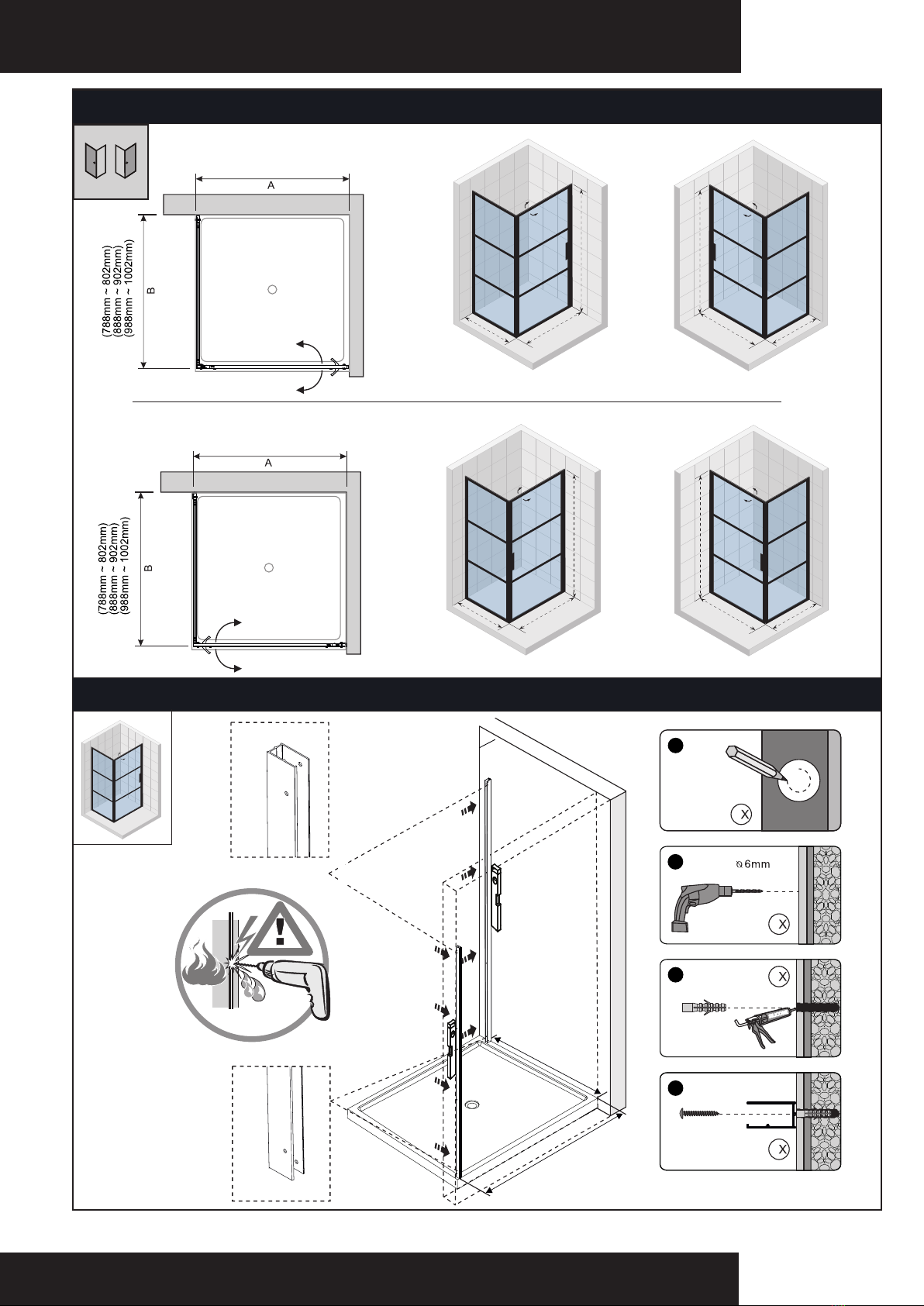

(779mm ~ 807mm)
(879mm ~ 907mm)
(979mm ~ 1007mm)
(779mm ~ 807mm)
(879mm ~ 907mm)
(979mm ~ 1007mm)

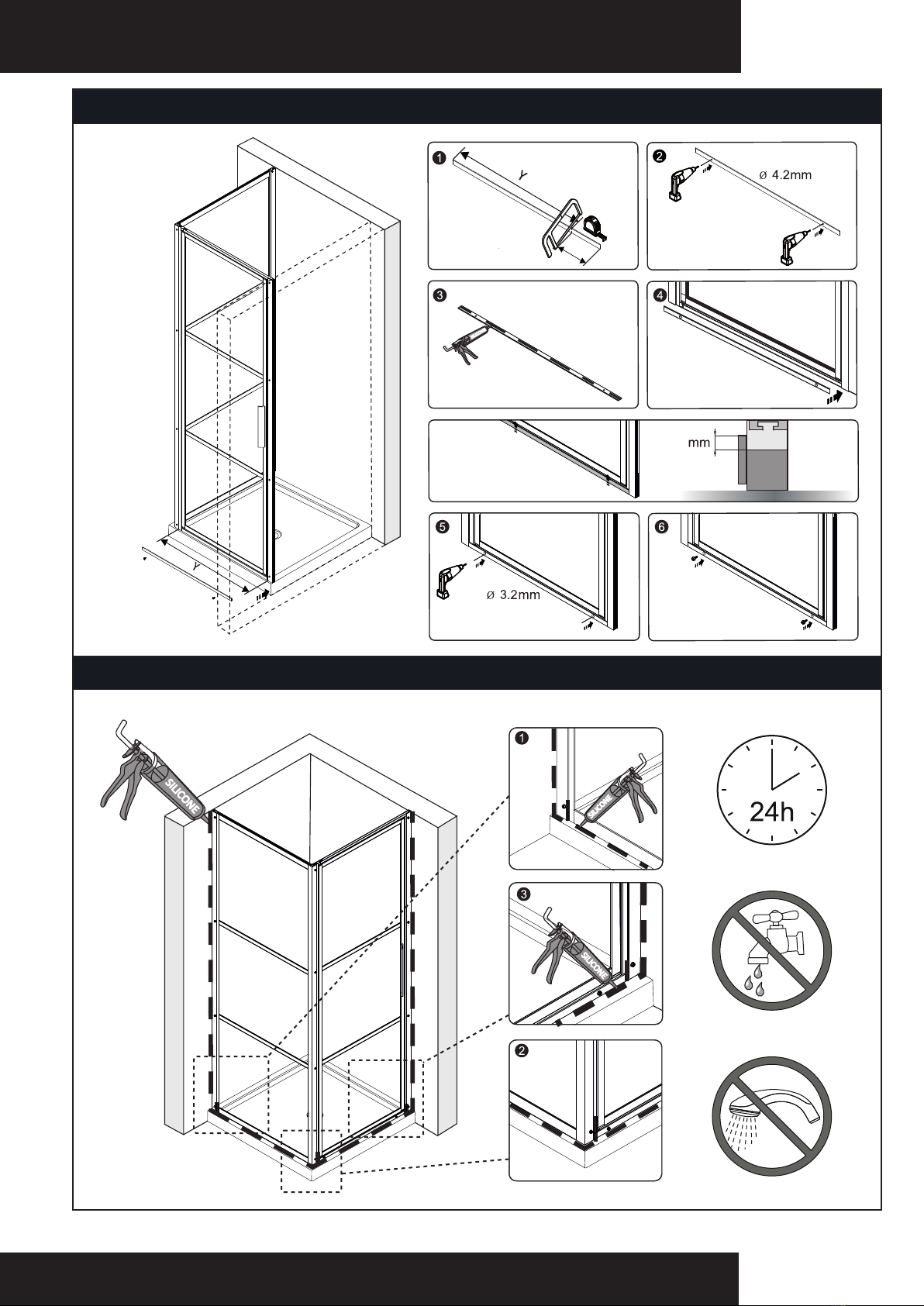

2000
B
A
2000
BA
2000
B
A
2000
BA

-5-

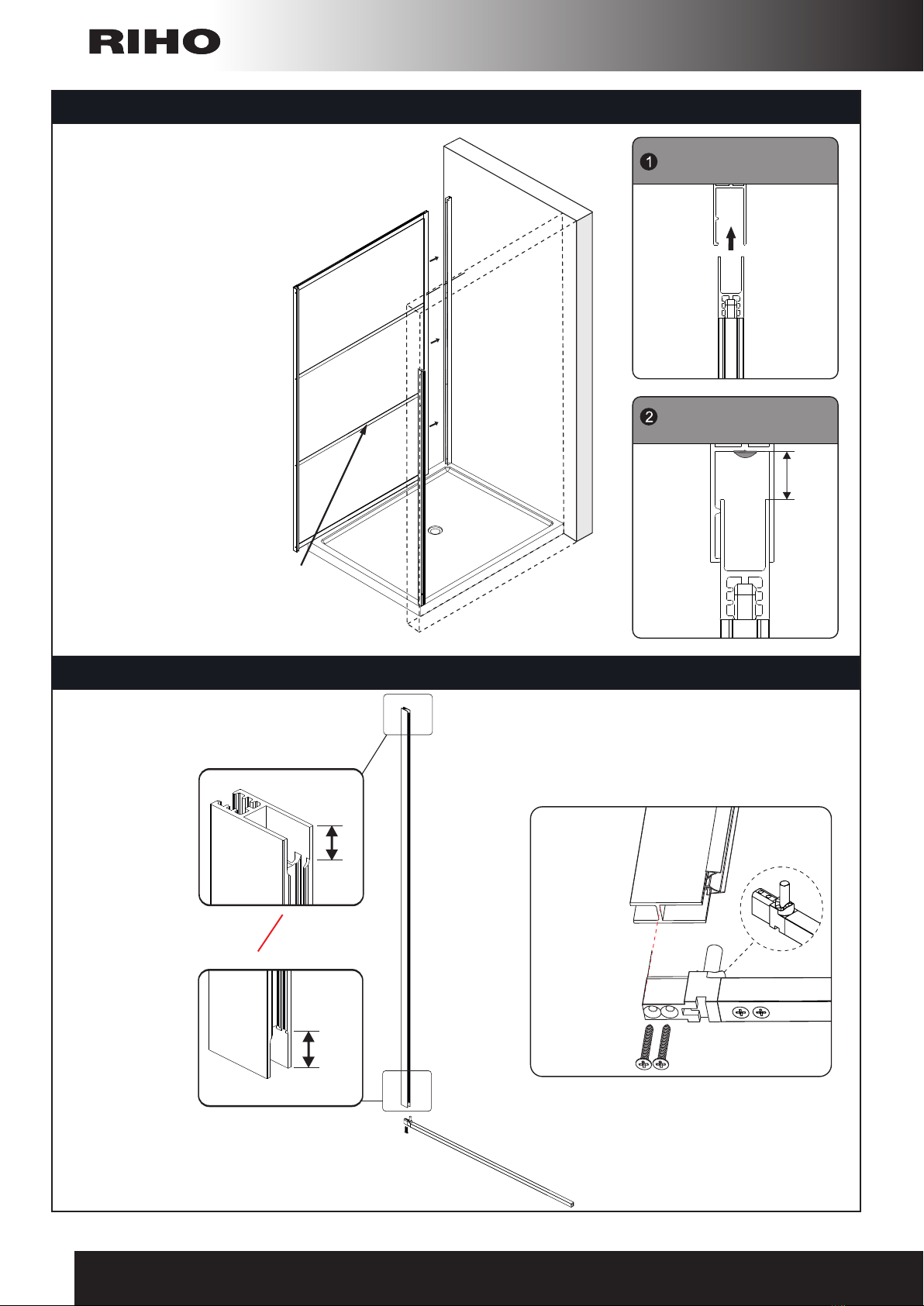

02
03
- Aluminium bars on the outside.
- Aluminium strips aan de buitenkant.
- Aluminiumgriffe an der Außenseite.
- Barres d'aluminium à l'extérieur.
- Hliníkové lišty na venkovní straně.
- Pręty aluminiowe na zewnątrz.
- Aluminium rudak kívülről.
- Алюминиевые решетки на внешней стороне.
!=
-/+ 19mm
-/+ 14mm
IW00293.2

-6-

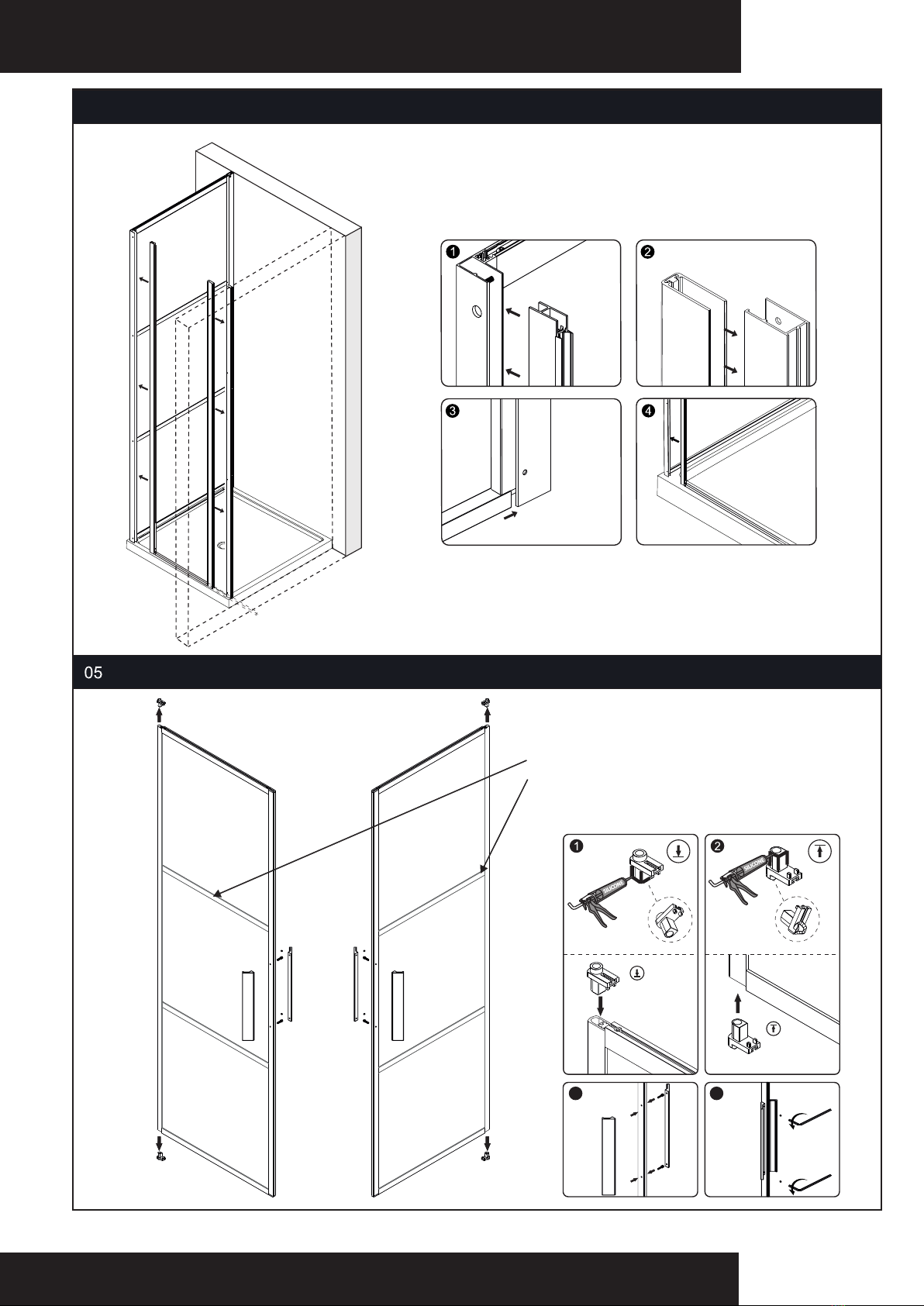

04
GRID GB201
- Aluminium bars on the outside.
- Aluminium strips aan de buitenkant.
- Aluminiumgriffe an der Außenseite.
- Barres d'aluminium à l'extérieur.
- Hliníkové lišty na venkovní straně.
- Pręty aluminiowe na zewnątrz.
- Aluminium rudak kívülről.
- Алюминиевые решетки на внешней стороне.
34
inside
inside
outside
outside

-7-

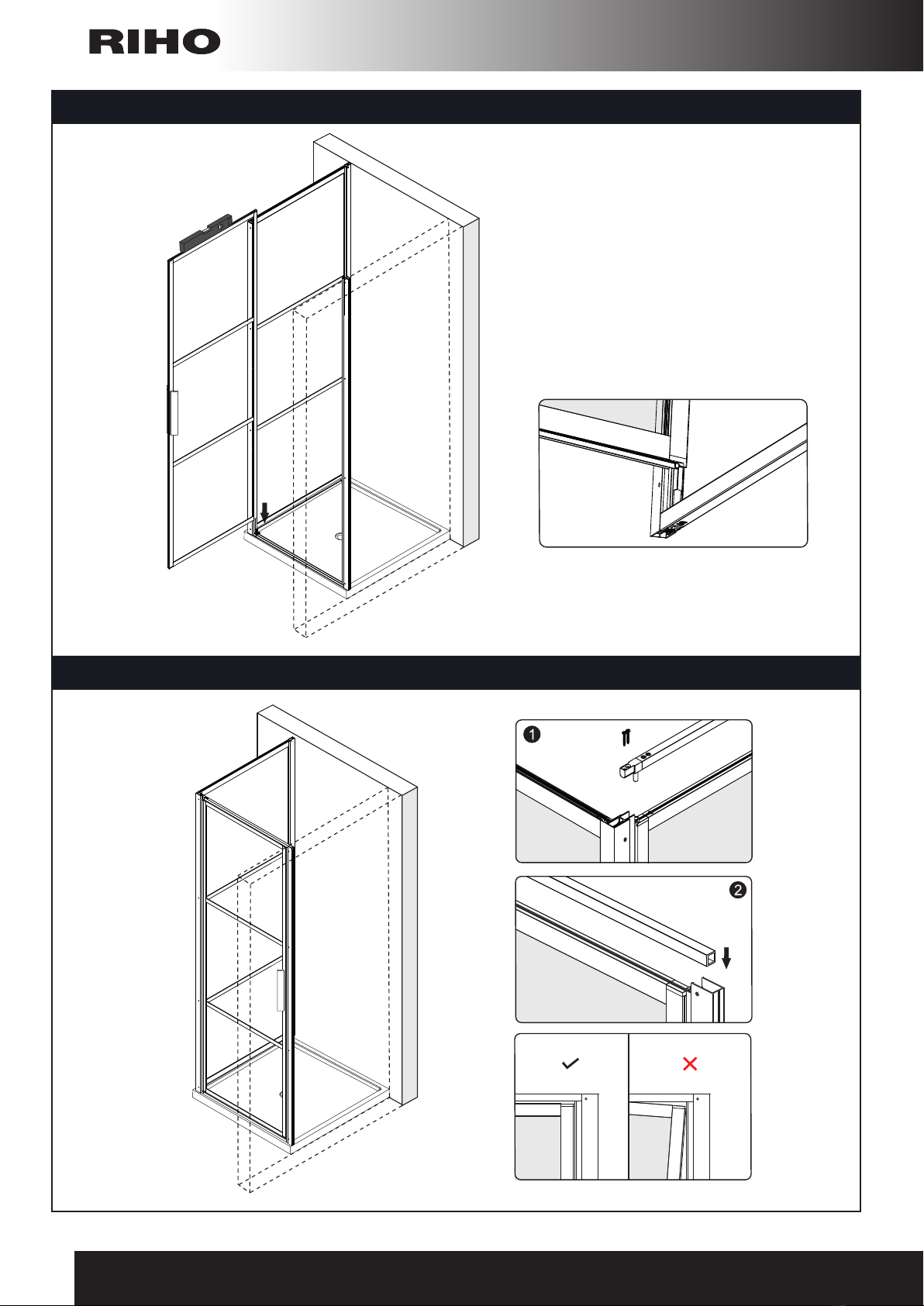

06
07
- Aluminium bars on the outside.
- Aluminium strips aan de buitenkant.
- Aluminiumgriffe an der Außenseite.
- Barres d'aluminium à l'extérieur.
- Hliníkové lišty na venkovní straně.
- Pręty aluminiowe na zewnątrz.
- Aluminium rudak kívülről.
- Алюминиевые решетки на внешней стороне.
IW00293.2

-8-
08
09
GRID GB201
3

-9-
10
11

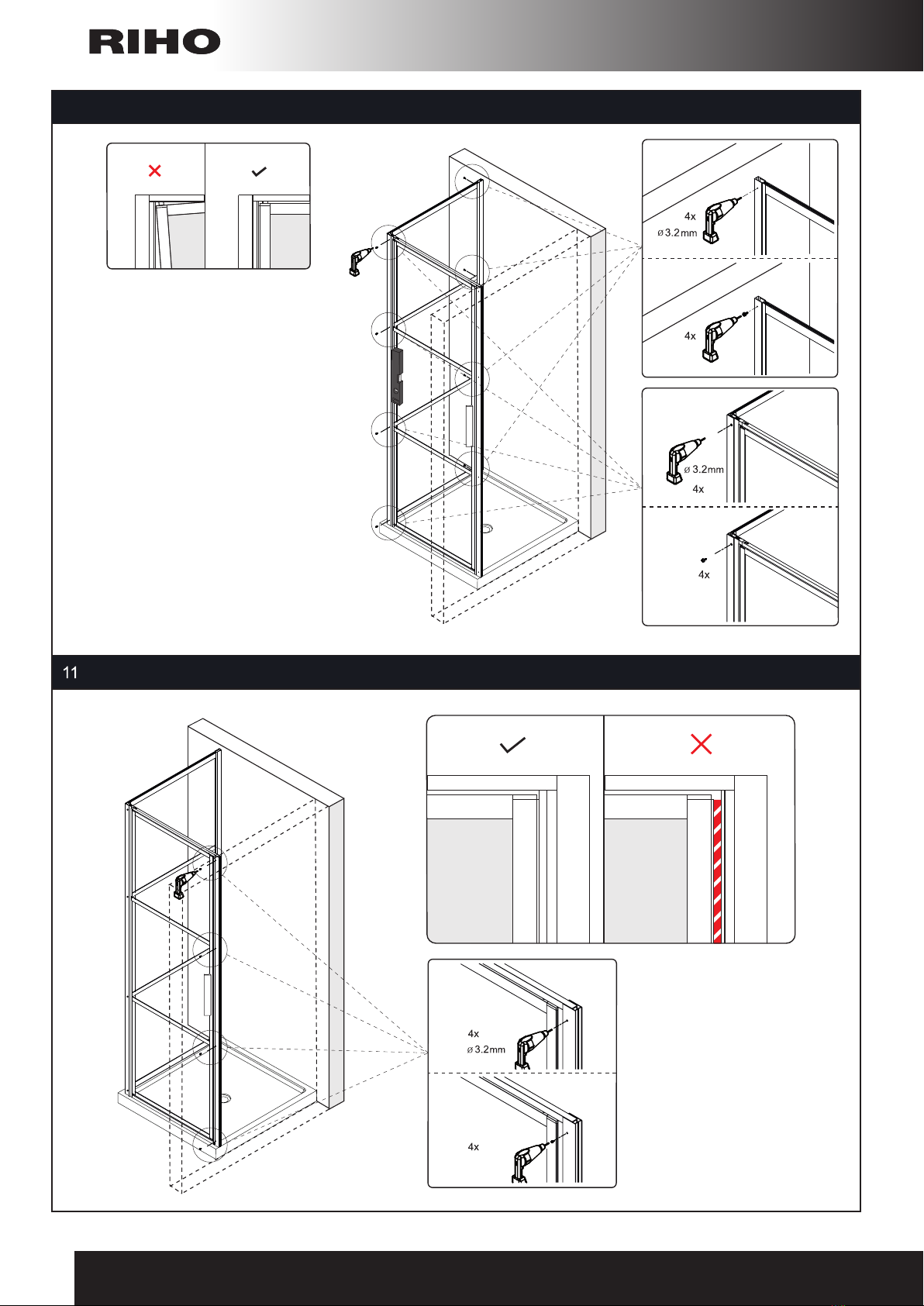

ŸAlign the door with the top and bottom horizontal
bars and the wallprofile on the hinge side before
drilling.
ŸLijn de deur uit met de horizontale strips boven en
onder en met het muurprofiel aan de scharnier
kant, vóór het boren.
ŸRichten Sie die Tür auf der Scharnierseite vor
dem Bohren an den oberen und unteren
horizontalen Leisten und dem Wandprofil aus.
ŸAligner la porte avec les bandes horizontales au-
dessus et en dessous et avec le profilé mural au
niveau de la charnière avant de percer.
ŸPřed vrtáním zarovnejte dveře s horními a
spodními horizontálními lištami a stěnovým
profilem na straně závěsu.
ŸPrzed rozpoczęciem wiercenia, wyrównaj drzwi
ze skrajnymi, poziomymi profilami oraz z profilem
ściennym po stronie zawiasów.
ŸFúrás előtt vízszintes lécekkel szintezze be az
ajtó alsó és felső részét, valamint állítsa be a fal
és az ajtó sarokpántos oldalának párhuzamos
illesztését.
ŸПеред сверлением выровняйте дверцу с
верхним и нижним горизонтальными брусьями
и профиль стены со стороны шарнира.
IW00293.2

-8-
GRID GB201

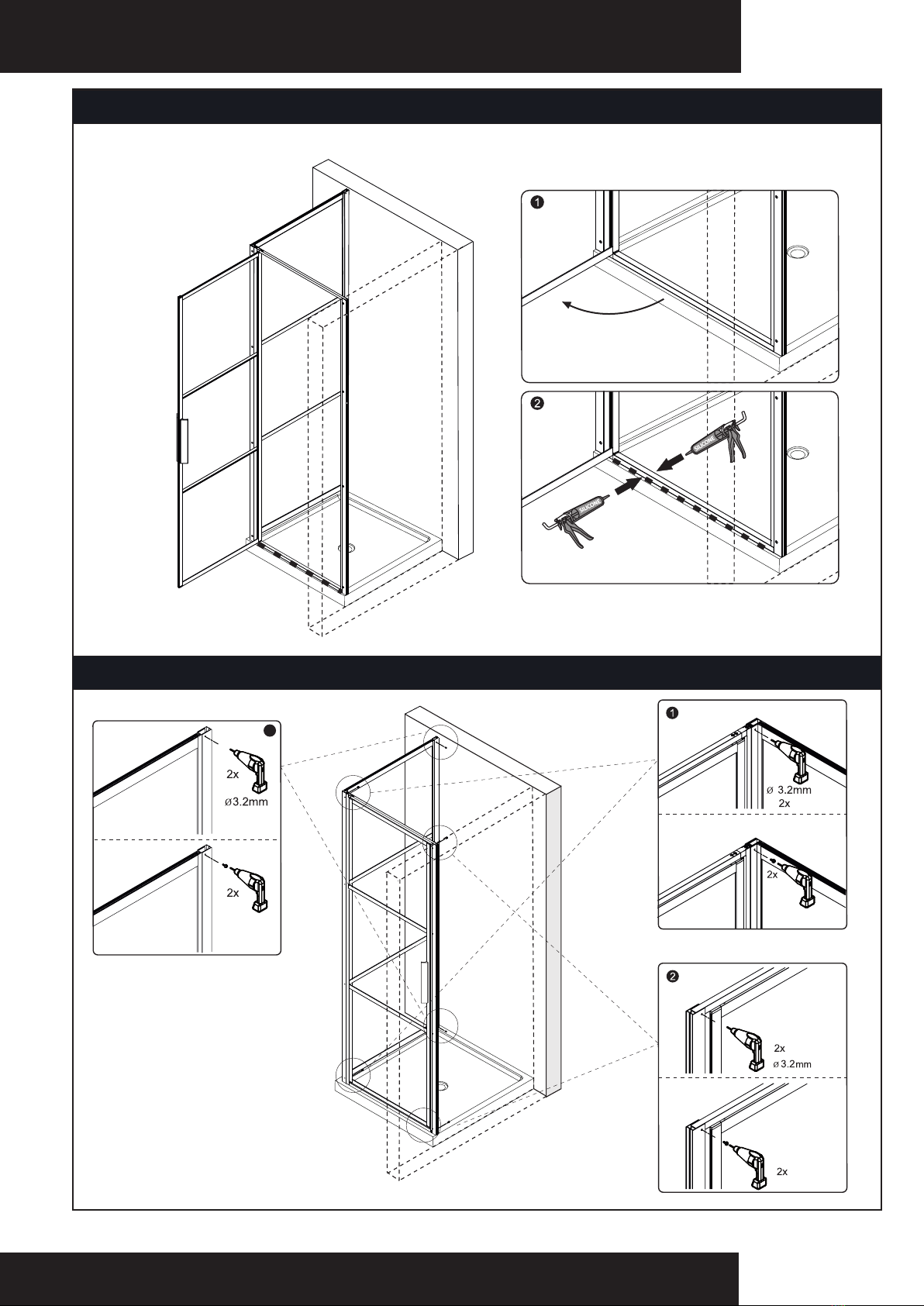

12
13
!5-6
GRID GB201

IW00293.2
Aan foutief opgegeven
uitvoeringen/specificaties e.d. kunnen geen
rechten ontleend worden. Druk-en
zetfouten voorbehouden.
No rights can be granted in case of
erroneously entered models/specifications
etc. Printing and typesetting errors
reserved.
Aus falschen Angaben zu
Ausführungen/Spezifikationen u. dgl.
können keinerlei Rechte abgeleitet werden.
Druck- und Satzfehler vorbehalten.
Aucune obligation légale ne peut découler
des éventuelles mentions erronées de
caractéristiques, spécifications, etc. Sous
réserve d'erreurs typographiques ou
d'impression.
V případě chybně uvedených modelů,
specifikací atd. nelze uplatňovat žádné
právní nároky. Chyby tisku a sazby
vyhrazeny.
Błędy w nazwie modelu/parametrach
technicznych, itp., nie upoważniają do
jakichkolwiek roszczeń. Producent nie
ponosi odpowiedzialności za błędy w druku
i składzie tekstu.
A hibásan bevezetett modellek, műszaki
adatok stb. nem biztosítanak további
jogokat a vásárlónak. A nyomdai és
tördelési hibák jogát fenntartjuk.
В случае неправильно указанных
моделей, технических характеристик и
т.д., не могут быть предъявлены никакие
юридические претензии. Опечатки и
ошибки исключены.
