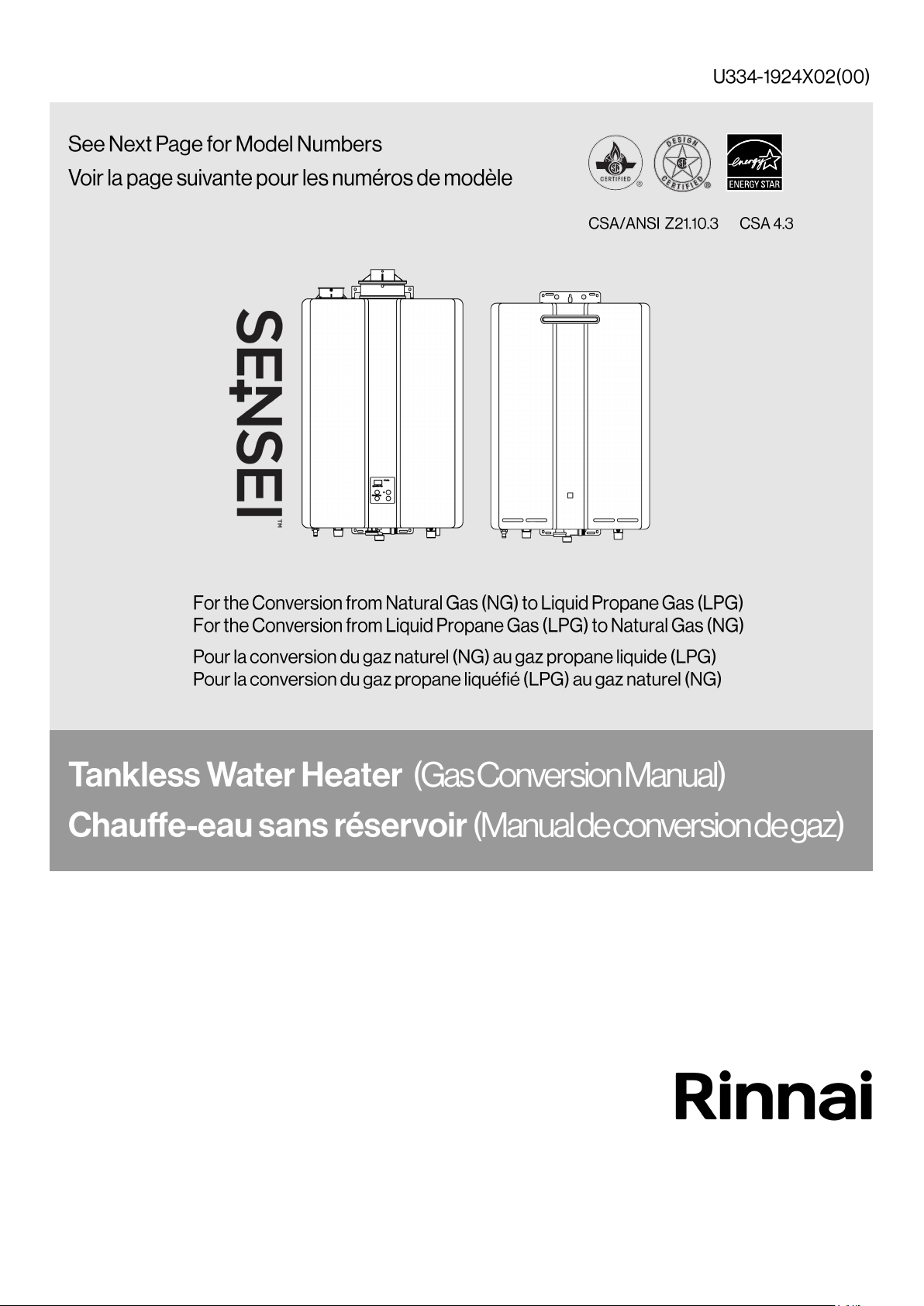

Rinnai CU160e User manual

●

2Conversion Manual for Condensing Tankless Water Heaters
This conversion kit shall be installed by a qualified service agency in accordance
with the manufacturer’s instructions and all applicable codes and requirements of
the authority having jurisdiction. The information in these instructions must be followed to minimize the risk
of fire or explosion or to prevent property damage, personal injury or death. The qualified service agency is
responsible for the proper installation of this kit. The installation is not proper and complete until the
operation of the converted appliance is checked as specified in the manufacturer’s instructions supplied
with the kit.
WARNING
Cette trousse de conversion ne doit être installée que par le
représentant d’un organisme qualifié et conformément aux
instructions du fabricant et à tous les codes et exigences pertinents de l’autorité compétente. Les
instructions de cette notice doivent être suivies afin de réduire au minimum le risque d’incendie ou
d’explosion, de dommage matériel, de blessure ou de mort. L’organisme qualifié est responsable de
l’installation adequate de cette trousse. L’installation n’est pas adéquate ni complète tant que le bon
fonctionnement de l’appareil converti n’a pas été vérifié selon les instructions du fabricant fournies avec la
trousse.
AVERTISSEMENT
This manual applies to the following tankless water heater models:
Ce manuel s'applique aux modèles de chauffe-eau sans réservoir suivants:
Residential Models
Modèles résidentiels
RU199i
RU180i
RU160i
RU130i
RUR199i
RUR160i
RSC199i
RSC160i
RU199i
RU180i
RU160i
RU130i
(REU-N3237FF-US)
(REU-N2934FF-US)
(REU-N2530FF-US)
(REU-N2024FF-US)
(REU-NP3237FF-US)
(REU-NP2530FF-US)
(REU-NP3237FF-US(A))
(REU-NP2530FF-US(A))
(REU-N3237FF-US(B))
(REU-N2934FF-US(B))
(REU-N2530FF-US(B))
(REU-N2024FF-US(B))
RU199e
RU180e
RU160e
RU130e
RUR199e
RUR160e
RSC199e
RSC160e
(REU-N3237W-US)
(REU-N2934W-US)
(REU-N2530W-US)
(REU-N2024W-US)
(REU-NP3237W-US)
(REU-NP2530W-US)
(REU-NP3237W-US(A))
(REU-NP2530W-US(A))
Residential models are certified for installation in mobile homes.
Les modèles résidentiels sont certifiés pour l’installation dans les
maisons mobiles.
Commercial Models
Modèles commerciaux
CU199i
CU160i
CU199e
CU160e
(REU-N3237FFC-US)
(REU-N2530FFC-US)
(REU-N3237WC-US)
(REU-N2530WC-US)
Commercial models are not certified
for installation in mobile homes.
Les modèles commerciaux ne sont
pas certifiés pou l’installation dans
les maisons mobiles.
1. Safety..............................................3
1.1 Safety Symbols .........................3
2. Technical Data................................4
3. Parts List.........................................4
4. Gas Conversion Steps ...................5
4.1 Replace Orifice..........................5
4.2 Adjust Parameter Settings.........7
4.3 Check Operation .......................8
4.4 Operating Instructions ...............9
1. Sécurité ..........................................3
1.1 Symboles de Sécurité ...............3
2. Données Techniques...................10
3. Liste des Pièces...........................10
4. Procédure de conversion du gaz 11
4.1 Remplacement de l’orifice .......11
4.2 Réglage des paramètres .........13
4.3 Vérification du fonctionnement 14
4.4 Instructions d'Utilisation...........15

Conversion Manual for Condensing Tankless Water Heaters 3
For installations in Canada, the conversion shall be carried out in accordance with the requirements
of the provincial authorities having jurisdiction and in accordance with the requirements of the CGA-
B149.1, Natural Gas and Propane Installation Code.
La Conversion Doit Être Effectuée Conformément Aux Exigences De L’autorité Provinciale Ayant
Juridiction Et Aux, CSA B149.1, Code D’Installation Du Gaz Naturel Et Du Propane.
The appliance must be installed in accordance with:
L’appareil doit être installé conformément à ces codes :
• Local codes or, in the absence of local codes, the National Fuel Gas Code, ANSI Z223.1/
NFPA 54 and/or CSA B149.1, Natural Gas and Propane Installation Code.
Codes locaux ou, s’il nèy en a pas, Code national du gaz, ANSI Z223.1/NFPA 54 et/ou CSA
B149.1.
• The Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 and/or
CAN/CSA Z240 MH Series, Mobile Homes, Series M86.
Manufactured Home Construction and Safety Standard, Title 24 CFR, partie 3280 et/ou CAN/
CSA Z240 série MH, maisons mobiles, série M86.
Indicates an imminently hazardous
situation which, if not avoided, will result in
personal injury or death.
DANGER
Safety alert symbol. Alerts you
to potential hazards that can kill
or hurt you and others.
Indicates a potentially hazardous situation
which, if not avoided, could result in
personal injury or death.
Indique un danger possible qui, s’il n’est
pas évité, pourrait entraîner la mort ou des
blessures graves.
Indicates a potentially hazardous situation
which, if not avoided, could result in minor
or moderate injury. It may also be used to
alert against unsafe practices.
WARNING
CAUTION
Indique un danger imminent qui, s’il n’est
pas évité, entraînera la mort ou des
blessures graves.
Symbole d’alerte. Il vous avertit
de risques possibles de mort ou
de blessures, pour vous et d’au-
tres personnes.
Indique un risque possible qui, s’il n’est pas
évité, pourrait entraîner des blessures
légères ou moyennes. Il peut aussi avertir
d’user de prudence.
AVERTISSEMENT
MISE EN GARDE

4Conversion Manual for Condensing Tankless Water Heaters
The input rate can be verified by following the procedure in the National Fuel Gas Code (NFPA54 /
ANSI Z223.1, 2006 or latest edition).
The gas manifold is stamped either “LP” for Liquid Propane Gas or “NG” for Natural Gas.
Model
Gas
Type Kit Number1
Orifice
(NG and LP)
Gasket
(Inner and Outer)
Conversion Rating Plate Conversion
Manual
RU199i
RUR199i
CU199i
RSC199i
NG/LP 103000076
106000128
100000515 / 100000516
100000437
RU199e
RUR199e
CU199e
RSC199e
NG/LP 103000077 100000513 / 100000514
RU180i NG/LP 103000078 100000523 / 100000524
RU180e NG/LP 103000079 100000521 / 100000522
RU160i
RUR160i
CU160i
RSC160i
NG/LP 103000080 100000511 / 100000512
RU160e
RUR160e
CU160e
RSC160e
NG/LP 103000081 100000509 / 100000510
RU130i NG/LP 103000082 100000519 / 100000520
RU130e NG/LP 103000083 100000517 / 100000518
1 Kit includes orifice (natural gas and propane), gasket (inner and outer), conversion rating plate and
conversion manual.
Model RU199
RUR199
CU199
RSC199
RU180 RU160
RUR160
CU160
RSC160
RU130
Gas Consumption (Btu/h) Minimum 15,000 15,000 15,000 15,000
Maximum 199,000 180,000 160,000 130,000
Natural Gas Minimum: 3.5 in. (0.87 kPa) W.C.
Maximum: 10.5 in. (2.61 kPa) W.C.
Gas Supply Pressure
Propane Minimum: 8.0 in. (1.99 kPa) W.C.
Maximum: 13.5 in. (3.36 kPa) W.C.
IMPORTANT
The French manual continues on page 10. (Le manuel en français continue à la page 10.)

Conversion Manual for Condensing Tankless Water Heaters 5
Confirm that the inlet gas pressure is between the minimum and maximum pressures allowed for this
appliance.
• If subsequent conversions are made, then a new conversion label must be placed on the water
heater to accurately reflect the gas type.
• Failure to correctly assemble the components according to these instructions may result in a
gas leak or explosion.
WARNING
1. Disconnect the electrical power.
2. Turn off the gas supply to the appliance.
3. Remove the four screws securing the front panel. Remove the front panel.

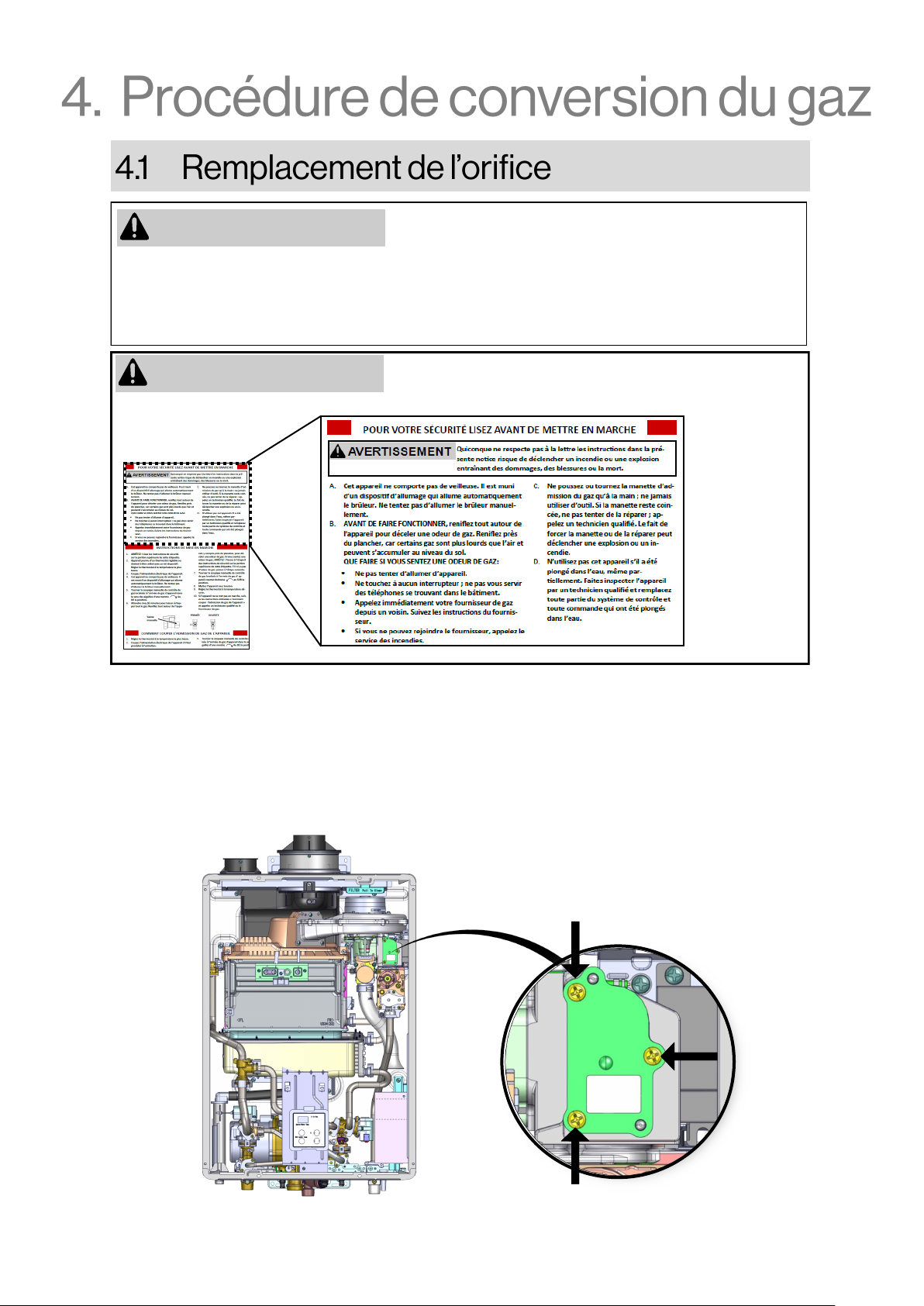

4. Locate the orifice cover plate on the top portion of gas valve (Figure 1).
5. Remove the three screws securing the orifice cover plate (Figure 1).
Read the section “For Your Safety Read Before Operating” in section “4.4
Operating Instructions” before starting the steps below.
WARNING
Figure 1. Three screws securing the orifice cover plate.

6Conversion Manual for Condensing Tankless Water Heaters
Inner
Gasket
Outer
Gasket
Cover
Plate Orice
6. Remove the plastic orifice from the housing (Figure 2).
7. Install the new inner and outer gaskets onto the new orifice (Figure 2).
8. Install the new orifice into the housing. Check the gas type displayed on the orifice: red orifice is
propane gas (LP); blue orifice is natural gas (NG).
9. Confirm that the gasket is correctly in place: The grooved side of the gasket must be facing
outwards (Figure 2).
10. Reinstall the orifice cover plate using the three screws to secure it to the gas valve.
11. Turn on the power and gas, then inspect for gas leaks.
12. Proceed to the next section to adjust the parameter settings.
Figure 2. Orifice Components
Use a red orifice (LP) for propane gas
Use a blue orifice (NG) for natural gas
Grooved side of gasket must be facing outwards.
IMPORTANT

Conversion Manual for Condensing Tankless Water Heaters 7
• Do not touch any other areas on the PC board other than the described buttons while power
is supplied to the appliance. Parts of the PC board are supplied with 120 VAC.
• Do not touch the areas at or near the heat exchanger or hot water lines; these areas
become hot and could cause burns.
1 0 A
A
B
• Complete this section after completing section “4.1 Replace Orifice.”
• Confirm that the inlet gas pressure is between the minimum and maximum pressures allowed
for this appliance.
IMPORTANT
CAUTION

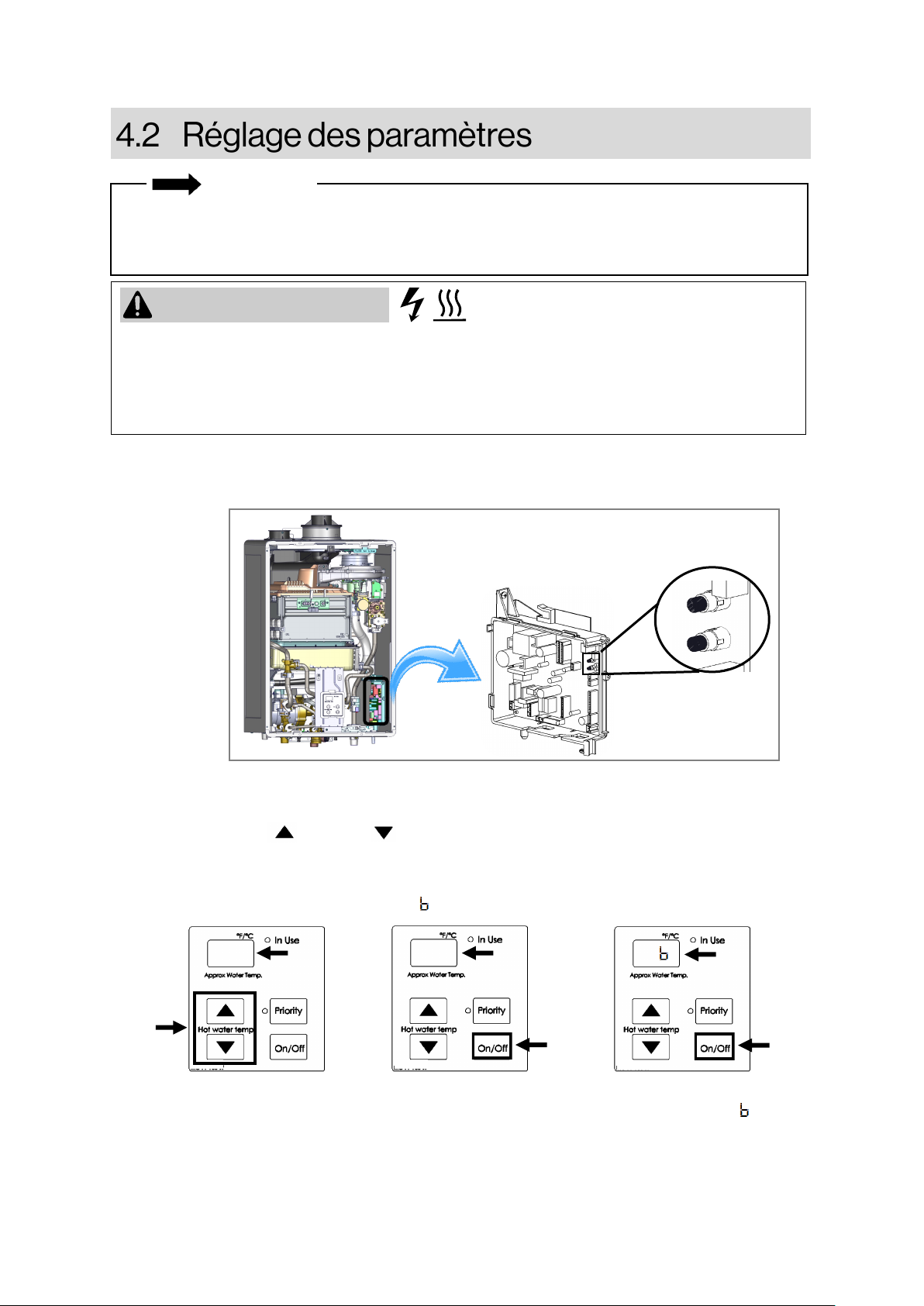

1. Locate the PC board (lower right side of unit) (Figure 3).
2. Locate the two push buttons (“A” and “B”) on the PC board (Figure 3).
3. Press button “A” for one second to enter parameter settings mode.
4. Press the (Up) and (Down) arrows on the controller to select setting “10” (Figure 4A).
5. After setting “10” is selected, press the “On/Off” button to change the selection. Select “1 0 A ” for
Natural Gas (NG) or “1 0 ” for Propane (LP) (Figures 4B and 4C).
Figure 4A.
Press the arrows to
select setting 10
6. To exit the parameter settings, press the “A” button on the PC board for one second.
7. Proceed to the next section (“4.3 Check Operation”) to continue the conversion steps.
Figure 4B.
Select “1 0 A ” for Natural Gas
10
Figure 4C.
Select “1 0 ” for Propane
Figure 3. Push Buttons “A” and “B” on the PC Board
10

8Conversion Manual for Condensing Tankless Water Heaters
SATISFACTORY
FRONT VIEW
OF FLAME
BLUE FLAME
FLAME
ROD
UNSATISFACTORY
YELLOW FLAME
1. Press the “On/Off” button on the controller to start the unit. The LED display will illuminate, the
combustion fan will begin to run if water is flowing, and the spark will ignite the main burner.
2. This water heater has an automatic ignition system. When the main burner has lit, the “In Use”
lamp will glow red and the spark will stop.
3. Check that the burner flames are operating normally. The flame can be seen through the circular
window above the burner. When operating normally, the burner flame should burn evenly over
the entire surface. The flame should be clear, blue and stable. A yellow flame is abnormal and
maintenance is required (Figure 5).
FLAME
ROD
4. If the unit operation is normal, turn off the unit by pressing the "On/Off" button and reinstall the
front panel using the four screws to secure it.
6. Affix the conversion rating plate label as close as possible to the existing rating plate on the
appliance.
Figure 5. Satisfactory and Unsatisfactory Burner Flames
Do not touch the areas at or near the heat exchanger or hot
water lines; these areas become hot and could cause burns.
CAUTION
5. Enter the required information on the conversion rating plate label (Figure 6).
Figure 6. Required fields on the conversion rating plate label
Read the section “For Your Safety Read Before Operating” in section “4.4
Operating Instructions” before starting the steps below.
WARNING

Conversion Manual for Condensing Tankless Water Heaters 9
TO TURN OFF GAS TO APPLIANCE
1. Set the temperature controller to lowest
setting.
2. Turn off all electric power to the
appliance if service is to be performed.
3. Turn the manual gas control valve
located at gas inlet of appliance
clockwise to the OFF position.
OPERATING INSTRUCTIONS
1. STOP! Read the safety information
above.
2. Set the temperature controller to
lowest setting.
3. Turn off all electric power to the
appliance.
4. This appliance does not have a pilot. It
is equipped with an ignition device
which automatically lights the burner.
Do not try to light the burner by hand.
5. Turn the manual gas control valve
located at gas inlet of appliance
clockwise to the OFF position.
6. Wait five (5) minutes to clear out any
gas. Then smell for gas, including near
the floor. If you smell gas, STOP!
Follow “B” in the safety information
above. If you don’t smell gas, go to the
next step.
7. Turn the manual gas valve located at
gas inlet of appliance counterclockwise
to the full ON position.
8. Turn on all electric power to the
appliance.
9. Set the temperature controller to
desired setting.
10. If the appliance will not operate, follow
the instructions “To Turn Off Gas To
Appliance” and call your service
technician or gas supplier.
FOR YOUR SAFETY READ BEFORE OPERATING
A. This appliance does not have a pilot.
It is equipped with an ignition device
which automatically lights the burner.
Do not try to light the burner by hand.
B. BEFORE OPERATING, smell all
around the appliance area for gas.
Be sure to smell next to the floor
because some gas is heavier than air
and will settle on the floor.
WHAT TO DO IF YOU SMELL GAS
• Do not try to light any appliance.
• Do not touch any electric switch; do
not use any phone in your building.
• Immediately call your gas supplier
from a neighbor’s phone. Follow the
gas supplier’s instructions.
• If you cannot reach your gas
supplier, call the fire department.
C. Use only your hand to push in or turn
the gas control valve. Never use
tools. If the gas control valve will not
turn by hand, do not try to repair it,
call a qualified service technician.
Force or attempted repair may result
in a fire or explosion.
D. Do not use this appliance if any part
has been under water. Immediately
call a qualified service technician to
inspect the appliance and to replace
any part of the control system and
any gas control which has been under
water.
If you do not follow these instructions exactly, a fire or
explosion may result causing property damage, personal
injury or loss of life.
WARNING
Manual
Valve
The following operating information is required by ANSI Z21.10.3

10 Manuel pour la conversion des chauffe-eau à condensation sans réservoir
Le débit à l’admission peut être vérifié en suivant la procédure décrite dans le code national du gaz
combustible (NFPA54 / Z223.1 ANSI, 2006 ou son édition la plus récente).
Le collecteur de gaz est estampillé « LP » pour le gaz propane ou « NG » pour le gaz naturel.
Modèle Gaz N° de
trousse1
Orifice
(NG et LP)
Joint (intérieur
et extérieur)
Plaque signalétique de
conversion Manuel de Conversion
RU199i
RUR199i
CU199i
RSC199i
NG/LP 103000076
106000128
100000515 / 100000516
100000437
RU199e
RUR199e
CU199e
RSC199e
NG/LP 103000077 100000513 / 100000514
RU180i NG/LP 103000078 100000523 / 100000524
RU180e NG/LP 103000079 100000521 / 100000522
RU160i
RUR160i
CU160i
RSC160i
NG/LP 103000080 100000511 / 100000512
RU160e
RUR160e
CU160e
RSC160e
NG/LP 103000081 100000509 / 100000510
RU130i NG/LP 103000082 100000519 / 100000520
RU130e NG/LP 103000083 100000517 / 100000518
1 Le kit comprend un orifice (gaz naturel et propane), un joint (intérieur et extérieur), une plaque
signalétique de conversion et un manuel de conversion.
Modèle RU199
RUR199
CU199
RSC199
RU180 RU160
RUR160
CU160
RSC160
RU130
Consommation de gaz
(Btu/h)
Minimum 15,000 15,000 15,000 15,000
Maximum 199,000 180,000 160,000 130,000
Gaz Naturel Minimum: 3.5 in. (0.87 kPa) W.C.
Maximum: 10.5 in. (2.61 kPa) W.C.
Pression d’alimentation
en gaz Gaz Propane Minimum: 8.0 in. (1.99 kPa) W.C.
Maximum: 13.5 in. (3.36 kPa) W.C.
IMPORTANT
The French manual continues below. (Le manuel en français se poursuit ci-dessous.)

Manuel pour la conversion des chauffe-eau à condensation sans réservoir 11
Confirmez que la pression du gaz à l’admission se situe entre le minimum et le maximum permis
pour cet appareil.
• Toute conversion ultérieure requiert l’apposition d’une nouvelle étiquette de conversion sur le
chauffe-eau afin de refléter correctement le type de gaz utilisé.
• Un manque à assembler les composantes conformément à ces instructions peut entraîner une
fuite de gaz ou une explosion.
AVERTISSEMENT
1. Coupez le courant électrique à la source.
2. Coupez l’alimentation en gaz.
3. Enlevez les 4 vis qui retiennent le panneau avant et retirez le panneau avant.
4. Situez le couvercle d’orifice dans le haut de la valve à gaz (Illustration 1).
5. Enlevez les 3 vis qui retiennent le couvercle d’orifice (Illustration 1).
Illustration 1. Trois vis fixant la plaque d'obturation de l'orifice
Lisez la section «Pour votre sécurité, lisez avant d'utiliser»
dans la section «4.4 Instructions d'Utilisation» avant de
commencer les étapes ci-dessous.
AVERTISSEMENT

12 Manuel pour la conversion des chauffe-eau à condensation sans réservoir
Joint
Interne
Joint
Externe
Couvercle Orice
6. Retirez l’orifice en plastique du boîtier (Illustration 2).
7. Transférez les joints d’étanchéité interne et externe, de l’orifice original à l’orifice de rechange
(Illustration 2).
8. Installez le nouvel orifice dans le boîtier. Vérifiez le type de gaz affiché sur l'orifice: l'orifice rouge
est du gaz propane (LP); l'orifice bleu est du gaz naturel (NG).
9. Assurez-vous que le joint est bien placé—le côté rainuré doit faire face vers l’extérieur
(Illustration 2).
10. Réinstallez le couvercle de l’orifice, le fixant à la valve de gaz à l’aide des 3 vis.
11. Rétablissez le courant électrique et le gaz puis assurez-vous qu’il n’y a aucune fuite de gaz.
12. Passez au « Réglage des paramètres » pour compléter la conversion.
Le côté rainuré du joint doit faire face vers l’extérieur.
IMPORTANT
Illustration 2. Composants d'orifice
Utilisez un orifice rouge (LP) pour le gaz propane
Utilisez un orifice bleu (NG) pour le gaz naturel

Manuel pour la conversion des chauffe-eau à condensation sans réservoir 13
• Ne touchez aucune partie de la plaquette de circuits autre que les boutons mentionnés alors
que l’appareil est sous tension. Les pièces de la plaquette de circuit sout alimentées par un
courant de 120 VCA.
• Ne touchez aucun point sur ou près de l’échangeur de chaleur ou des conduites d’eau
chaude. Ils peuvent devenir très chauds et causer des brûlures.
1 0 A
A
B
• Remplissez cette section après avoir terminé la section «4.1 Remplacement de l’orifice».
• Confirmez que la pression de gaz à l’admission se situe entre le minimum et le maximum
permis pour cet appareil.
IMPORTANT
MISE EN GARDE
1. Situez la plaquette de circuits (côté inférieur droit de l’unité) (Illustration 3).
2. Situez les deux boutons-poussoirs (« A » et « B ») sur la plaquette de circuits (Illustration 3).
3. Appuyez sur le bouton «A» pendant une seconde pour accéder au mode de réglage des paramètres.
4. Utilisez les flèches (HAUT) et (BAS) sur le contrôleur pour obtenir la valeur « 10 »
(Illustration 4A).
5. Une fois « 10 » sélectionné, utilisez l’interrupteur (« ON/OFF ») pour changer la sélection à
« 1 0 A » pour le gas naturel (GN) ou « 10 » pour le propane (GPL) (Illustrations 4B and 4C).
Illustration 4A.
Appuyez sur les flèches
pour sélectionner le
réglage « 10 »
6. Pour quitter le réglage des paramètres, appuyez sur le bouton « A » de la plaquette de circuits
pendant 1 seconde.
7. Passez à la « 4.3 Vérification du fonctionnement » pour compléter la conversion.
Illustration 4B.
Sélectionnez « 10A »
pour le gaz naturel
10
Illustration 4C.
Sélectionnez « 10 »
pour Propane
Illustration 3. Boutons-poussoirs «A» et «B» sur la carte PC
10

14 Manuel pour la conversion des chauffe-eau à condensation sans réservoir
1. Appuyer sur l’interrupteur allume l’écran à DEL; le ventilateur de combustion se met en marche si l’eau
court et une étincelle allume le brûleur principal.
2. L’allumage du chauffe-eau est automatique. Une fois le brûleur principal allumé, la lampe de combustion
s’allume rouge et la production d’étincelles cesse.
3. Assurez-vous que la flamme du brûleur est normale. La flamme peut être observée par le judas rond
devant le brûleur. Normalement, la flamme devrait être uniforme sur toute la surface du brûleur. La
flamme devrait être claire, bleue et stable. Une flamme jaune n’est pas normale et un entretien doit être
effectué (Illustration 5).
5. Inscrivez les renseignements appropriés sur l’étiquette d’identification de conversion (Illustration 6).
Illustration 6. Champs obligatoires sur l'étiquette de la plaque signalétique de conversion
6. Apposez l’étiquette d’identification de conversion aussi près que possible de la plaque
signalétique de l’appareil.
SATISFAISANT INSATISFAISANT
FLAMME BLEUE
ÉLECTRODE
DE DÉTECTION
DE FLAMME
FLAMME JAUNE
ÉLECTRODE
DE DÉTECTION
DE FLAMME
VUE DE
L’AVANT
Illustration 5. Flammes de brûleur satisfaisantes et insatisfaisantes
Lisez la section «Pour votre sécurité, lisez avant d'utiliser»
dans la section «4.4 Instructions d'Utilisation» avant de
commencer les étapes ci-dessous.
AVERTISSEMENT
4. Si le fonctionnement de l'unité est normal, éteignez l'unité en appuyant sur le bouton "On / Off" et
réinstallez le panneau avant à l'aide des quatre vis pour le fixer.
Ne touchez pas les zones situées à ou près de l'échangeur
de chaleur ou des conduites d'eau chaude; ces zones
deviennent chaudes et peuvent provoquer des brûlures.
MISE EN GARDE

Manuel pour la conversion des chauffe-eau à condensation sans réservoir 15
POUR VOTRE SÉCURITÉ LISEZ AVANT DE METTRE EN MARCHE
COMMENT COUPER L’ADMISSION DE GAZ DE L’APPAREIL
INSTRUCTIONS DE MISE EN MARCHE
AVERTISSEMENT
Quiconque ne respecte pas à la lere les instrucons dans la pré-
sente noce risque de déclencher un incendie ou une explosion
entraînant des dommages, des blessures ou la mort.
A. Cet appareil ne comporte pas de veilleuse. Il est muni
d’un disposif d’allumage qui allume automaquement
le brûleur. Ne tentez pas d’allumer le brûleur manuel-
lement.
B. AVANT DE FAIRE FONCTIONNER, reniez tout autour de
l’appareil pour déceler une odeur de gaz. Reniez près
du plancher, car certains gaz sont plus lourds que l’air et
peuvent s’accumuler au niveau du sol.
QUE FAIRE SI VOUS SENTEZ UNE ODEUR DE GAZ:
• Ne pas tenter d’allumer d’appareil.
• Ne touchez à aucun interrupteur ; ne pas vous servir
des téléphones se trouvant dans le bâment.
• Appelez immédiatement votre fournisseur de gaz
depuis un voisin. Suivez les instrucons du fournis-
seur.
• Si vous ne pouvez rejoindre le fournisseur, appelez le
service des incendies.
C. Ne poussez ou tournez la manee d’ad-
mission du gaz qu’à la main ; ne jamais
uliser d’oul. Si la manee reste coin-
cée, ne pas tenter de la réparer ; ap-
pelez un technicien qualié. Le fait de
forcer la manee ou de la réparer peut
déclencher une explosion ou un in-
cendie.
D. N’ulisez pas cet appareil s’il a été
plongé dans l’eau, même par-
ellement. Faites inspecter l’appareil
par un technicien qualié et remplacez
toute pare du système de contrôle et
toute commande qui ont été plongés
dans l’eau.
1. ARRÊTEZ ! Lisez les instrucons de sécurité
sur la poron supérieure de cee équee.
2. Appareil pourvu d’un thermostat réglable ou
desné à être ulisé avec un tel disposif :
Réglez le thermostat à la température la plus
basse.
3. Coupez l’alimentaon électrique de l’appareil.
4. Cet appareil ne comporte pas de veilleuse. II
est muni d'un disposif d'allumage qui allume
automaquement le brûleur. Ne tentez pas
d'allumer le brûleur manuellement.
5. Tourner la soupape manuelle de contrôle de
gaz localisée à l’arrivée de gaz d'appareil dans
le sens des aiguilles d'une montre Au
DE la posion.
6. Aendre cinq (5) minutes pour laisser échap-
per tout le gaz. Reniez tout autour de l’appa-
reil, y compris près du plancher, pour dé-
celer une odeur de gaz. Si vous sentez une
odeur de gaz, ARRÊTEZ ! Passez à l’étape B
des instrucons de sécurité sur la poron
supérieure de cee équee. S’il n’y a pas
d’odeur de gaz, passez à l’étape suivante.
7. Tourner la soupape manuelle de contrôle
de gaz localisée à l’arrivée de gaz d' ap-
pareil counterclockwise au SUR la
posion.
8. Meez l’appareil sous tension.
9. Réglez le thermostat à la temperature dé-
sirée.
10. Si l’appareil ne se met pas en marche, suiv-
ez les instrucons intulées « Comment
couper l’admission de gaz de l’appareil »
et appelez un technicien qualié ou le
fournisseur de gaz.
1. Réglez le thermostat à la température la plus basse.
2. Coupez l’alimentaon électrique de l’appareil s’il faut
procéder à l’entreen.
3. Tourner la soupape manuelle de con-
trôle de gaz localisée à l’arrivée de gaz
d'appareil dans le sens des aiguilles d'u-
ne montre Au DE la posion.
FERMÉE OUVERTE
Vanne
manuelle
Les informations de fonctionnement suivantes sont requises par ANSI Z21.10.3.

100000437(03)
03/2022
