RITS-N MG100 User manual

Microwave Touchless
Switch (MG100)
Instruction Manual
The MG100 is a highly sensitive, high performance switch designed to activate
automatic doors by detecting the movement of a person or object. For the safe and accurate
use of this product, please read this instruction manual carefully.
1 Technical specifications
2 General Information
3 Installation Guide
Caution
13 24
Min.
5cm Max. 40cm
Technology : Microwave Motion Sensor
Microwave Module : 24.125GHz
Product Size : 85.9mm ˣ85.9mm ˣ20mm (W ˣL ˣH)
Detection Range [Hand] : ±5~40cm
Detection Mode : Motion (Bi-directional)
Speed of Target : Min. ±3cm/s, Max. ±1.5m/s
Power Supply : DC 12~30V, AC 12~24V
Current Consumption : < 1.4W
Output : Relay Contact (1A/24VDC)
Output Hold Time : 1.2Sec. (PULSE mode)
Operating Temp/Humidity :
-20°C~+50°C / 0~80%
International Protection : IP55
1Affix mounting template
and drill holes 2 Waterproof pads are attached to the inner case.
3Fix the case to the wall
Sensitivity is adjustable by setting the
volume on the sensor body
4Connect power and relay wires
to the terminal block.
Cable Hole
Screw Hole
Do not supply power during installation.
Do not disassemble or modify the device, it may cause fire or electric shock
Sensitivity Volume
Output Mode:
Toggle or Pulse
Terminal
Block
LED
4 Sensitivity Adjustment
5 Toggle mode / Pulse mode
6 Mounting Information
Sensing Module
Front Case
Inner Case
Inner Case
Waterproof Pad
POWER
COM NC NO
Waterproof Pad
The sensor can be placed behind tiles,
wood, plaster, plastic and glass.
Do not place the sensor behind
metallic plates.
Do not place the sensor in the opening
range of the door.
Avoid moving objects in front of
the sensor
Disassemble Front Case
Use a screwdriver to
remove the front case.
5cm 40cm
Toggle mode : Recommended for Switch applications.
In toggle mode, a detection activates the relay and a
second detection deactivates it again. In door applications,
the door stays open after the first activation.
Pulse mode : Recommended for automatic door applications.
In pulse mode, a detection activates the relay for a short
period of time (depending on the duration of the movement in
front of the sensor).
TP
Min. 1s Relay ON
Relay OFF
Relay ON
Relay OFF
DOOR OPENS DOOR CLOSES
DOOR OPENS
AND CLOSES
DOOR OPENS
AND CLOSES
DC 12~30V
AC 12~24V
Interruttore senza contatto
Manuale di istruzioni
MG100 è un interruttore altamente sensibile, ad elevate prestazioni, progettato per attivare le
porte automatiche rilevando il movimento di unapersona o di un oggetto. Per un uso sicuro e corretto del
prodotto, si pregadi leggere attentamente il presente manuale di istruzioni.
1 Specifiche tecniche
2 Informazioni generali
3 Guida all’installazione
Attenzione
13 24
Min.
5 cm Max.
4
0 cm
Tecnologia: Sensore di movimento microonde
Modulo microonde: 24,125 GHz
Dimensioni del:
85,9 mm x85,9 mm x20
Campo di rilevamento [Mano]:±5~40 cm
Modalità di rilevamento:Movimento (bidirezionale)
V
elocità dell’oggetto:Min. ±3 cm/s, Max. ±1,5 m/s
mm (Larg. xLung. xAlt.)
Alimentazione elettrica:
12~30 V CC, 12~24 V C
A
Consumo di potenza: < 1,4 W
Uscita: Contatto relè (1 A/24 V CC)
Tempo di mantenimento
Temperatura/umidità di esercizio:
-20°C~+50°C /0~80%
Protezione internazionale: IP55
La sensibilità è regolabile impostando il
volume sul corpo del sensore
Foro cavo
Foro vite
Non collegare all’alimentazione elettrica durante l’installazione.
Non smontare o modificare il dispositivo, potrebbe causare incendi o scariche elettriche
Volume sensibilità
Modalità uscita:
A
ttivazione/
Disattivazione
o Impulsi
Morsettiera
LED
4 Regolazione della sensibilità
5 Modalità Attivazione/Disattivazione / Modalità Impulsi
6 Informazioni di montaggio
Modulo sensore
Custodia frontale
Custodia interna
Supporto impermeabile
Il sensore può essere posizionato dietro
a piastrelle, legno, gesso, plastica e vetro.
Non posizionare il sensore dietro a
piastre metalliche.
Non posizionare il sensore nella zona di
apertura della porta.
Evitare oggetti in movimento di fronte al
sensore
Smontaggio della custodia frontale
Utilizzare un cacciavite per
estrarre la custodia frontale.
5 cm 40 cm
Modalità Attivazione/Disattivazione (T) : Raccomandato
dopo la prima attivazione.
Modalità Impulsi (P) :
Raccomandato per applicazioni su porte automatiche.
In modalità Impulsi, un rilevamento attiva il relè per un breve
periodo di tempo (a seconda della durata del movimento
di fronte al sensore).
TP
Min. 1 sec Relè ON
Relè OFF
Relè ON
Relè OFF
LA PORTA SI APRE LA PORTA SI CHIUDE
LA PORTA SI APRE
E SI CHIUDE
LA PORTA SI APRE
E SI CHIUDE
Microonde (MG100)
1,2 sec. (Modalità IMPULSI)
per applicazioni a commutazione.
In modalità Attivazione/Disattivazione,
un rilevamento attiva il relè e un secondo rilevamento lo disattiva
nuovamente. In applicazioni su porte, la porta rimane aperta
dell’uscita:
Interruptor por microondas
Manual de instrucciones
El MG100 es un interruptor de gran sensibilidad y alto rendimiento diseñado para activar puertas automáticas
para utilizar el producto de manera correcta y segura.
1Especificaciones técnicas
2 Información general
3 Guía de instalación
Precaución
13 24
Mín.
5 cm Máx. 40 cm
Tecnología: Sensor de movimiento por microondas
Módulo microondas: 24,125 GHz
Dimensiones
del producto: 85,9 mm x85,9 mm x 20 mm
(Ancho xLargo xAlto)
Rango de detección [Mano]: ± 5~40 cm
Modo de detección: Movimiento (Bidireccional)
V
elocidad del objetivo: Mín. ±3 cm/s, Máx. ±1, m/s
A
limentación eléctrica: 12~30 V CC, 12~24 V CA
Consumo de energía: < 1,4 W
Salida: Contacto del relé (1A/24V CC)
Tiempo de retención de salida: 1,2 s (Modo de pulsación)
Temp./Humedad de funcionamiento: -20 °C~+50 °C / 0~80%
Grado de protección: IP55
Se puede ajustar la sensibilidad
determinando su nivel en la carcasa
Orificio para
el cable
Orificio para
el tornillo
Desconecte el suministro eléctrico durante la instalación.
No desmonte ni modifique el dispositivo, ya que podría incendiarse o provocar descargas eléctricas
Nivel de sensibilidad
Modo de funcionamiento:
conmutación o pulsación
Bloque
de terminales
LED
4
A
juste de sensibilidad
5 Modo de conmutación / Modo de pulsación
6 Información de montaje
Módulo sensor
Carcasa delantera
Carcasa interna
Almohadilla resistente
al agua
El sensor se puede colocar detrás
de azulejos, madera, escayola,
plástico y cristal.
No colocar el sensor detrás de placas
metálicas.
No colocar el sensor en el área
de apertura de la puerta.
No colocar objetos móviles delante
del sensor.
Desmontar la carcasa delantera
Utilizar un destornillador
para quitar la carcasa delantera.
5 cm 40 cm
Modo de conmutación (T) : Recomendado para utilizarlo como
interruptor. En el modo de conmutación, una detección activa
el relé y una segunda detección lo vuelve a desactivar.
Cuando se utiliza en puertas, esta se mantiene abierta
después de la primera activación.
Modo de pulsación (P) :Recomendado para utilizarlo en puertas
automáticas. En el modo de pulsación, una detección activa
el relé durante un breve periodo de tiempo (dependiendo
de la duración del movimiento delante del sensor).
TP
Mín. 1 s Relé ON
Relé OFF
Relé ON
Relé OFF
A
BRE LA PUERTA CIERRA LA PUERTA
A
BRE Y CIERRA
LA PUERTA
A
BRE Y CIERRA
LA PUERTA
sin contacto (MG100)
mediante la detección de movimiento de una persona u objeto. Lea detenidamente este manual de instrucciones
How to remove the Clearwave cover
after installation
1
2
1Fissare la maschera di
montaggio ed eseguire i fori 2 Alla custodia interna vengono fissati supporti impermeabili.
3Fissare la custodia alla parete 4Collegare i cavi di alimentazione e
dei relè alla morsettiera.
Custodia interna
Supporto
impermeabile
ALIMENTAZIONE
COM NC NO
12~30 V CC
12~24 V AC
Per rimouvere il coperchio
del'ClearWave dopo l'installazione
1
2
1Fijar la plantilla de montaje
y hacer los orificios 2 Las almohadillas resistentes al agua se unen a la carcasa interna.
3Fijar la carcasa a la pared 4Conectar los cables de alimentación y
de relé al bloque de terminales.
Carcasa interna
Almohadilla
resistente al agua
ALIMENTACIÓN
ELÉCTRICA COM NC NA
12~30V CC
12~24V CA
Como remover la placa frontal de
Clearwave despues de instalacion.
1
2
1. Insert flat headed screwdriver.
2. Turn screwdriver gently anti-clockwise
1. Inserire un cacciavite di testa.
2. Girare delicatamente il cacciavite
in senso antiorario
1. Inserte un desarmador cabeza plana.
2. De vuelta a el desarmador
suabemente a la izquierda.
RITS-N CO., LTD
Room 628, ITECO Bldg, 762, Deokpung dong, Hanam-si, Gyeonggi-do, Korea TEL : [phone]~3 Fax : [phone] www.rits-n.com
RITS-N CO., LTD RITS-N CO., LTD RITS-N CO., LTD

Interrupteur Touchless Haute
Manuel d'utilisation
Le MG100 est un interrupteur extrêmement sensible et performant conçu pour activer des portes automatiques
en détectant le mouvement d'une personne ou d'un objet. Afin que ce produit fonctionne de façon sûre et correcte,
veuillez lire ce manuel d'utilisation attentivement.
1 Spécifications techniques
2 Informations générales
3Guide d'installation
Attention
13 24
Min.
5 cm
Max.
40 cm
Technologie :Détecteur de mouvement haute fréquence
Module haute fréquence : 24.125GHz
Dimensions du produit : 85,9 mm x85,9 mm x20 mm
(Largeur x Longueur x Hauteur)
Plage de détection Range [Main] :±5~40 cm
Mode de détection : Mouvement (Bi-directionnel)
V
itesse de la cible : Min. ±3 cm/s, Max. ±1,5 m/s
Alimentation électrique : CC 12~30V, CA 12~24V
Consommation électrique : < 1.4 W
Sortie : Contact relais (1A / 24V CC)
Délai d'attente de sortie :
1,2 Sec. (Mode IMPULSION)
Température / Humidité : -20°C~+50°C / 0~80%
Protection internationale : IP55
La sensibilité est réglable en réglant le
potentiomètre sur le corps du détecteur
Orifice
de câble
Orifice de vis
L'alimentation doit être éteinte durant l'installation.
Ne pas démonter ou modifier l'appareil, cela peut entraîner un feu ou un choc électrique
Potentiomètre
de sensibilité
Mode de sortie :
Bascule ou Impulsion
Bloc du
terminal
LED
4 Réglage de la sensibilité
5 Mode bascule / Mode impulsion
6 Informations de montage
Module de détection
Boîtier avant
Boîtier interne
Plaquette étanche
Le détecteur peut être placé derrière
des tuiles, du bois, du plâtre,
du plastique ou du verre.
Ne pas placer le détecteur derrière
des plaques métalliques.
Ne pas placer le détecteur dans la
plage d'ouverture de la porte.
Éviter les objets en mouvements
près du détecteur
Désassembler le boîtier avant
Utiliser un tournevis pou
r
enlever le boîtier avant.
5 cm 40 cm
Mode en bascule (T) : Recommandé pour les applications à
Mode impulsion (P) : Recommandé pour les applications avec
un relais pour une période de temps brève (selon la durée
du mouvement en face du détecteur).
TP
Min. 1 s Relais ON
Relais OFF
Relais ON
Relais OFF
OUVERTURE PORTE FERMETURE PORTE
OUVERTURE ET
FERMETURE PORTE
OUVERTURE ET
FERMETURE PORTE
Fréquence (MG100)
interrupteur. Dans le mode en bascule, la détection active un
relais et une seconde détection le désactive. Dans le cas des
portes, la porte reste ouverte après la première activation.
portes automatiques. Dans le mode impulsion, la détection active
Berührungsloser
Mikrowellenschalter (MG100)
Betriebsanleitung
Der MG100 ist ein hochempfindlicher, leistungsstarker Schalter zur Betätigung von Automatiktüren
durch Erfassen der Bewegung von Personen oder Objekten.
1Technische Daten
2
Allgemeine Informationen
3Installationsanleitung
Achtung
13 24
Min.
5cm
Max.
40cm
Technologie :Mikrowellen-Bewegungssensor
Mikrowellenmodul : 24,125 GHz
Produktabmessungen :
85,9mm x85,9mm x20mm (B xL xH)
Erfassungsreichweite [Hand] :±5~40cm
Erfassungsmodus :Bewegung (bidirektional)
Geschwindigkeit Erfassungsziel : Min. ±3 cm/s, Max. ±1,5 m/s
Stromversorgung : DC 12~30V, AC 12~24V
Leistungsaufnahme : < 1,4 W
Ausgang :Relaiskontakt (1A/24VDC)
Ausgangs-Haltezeit :1,2 Sek. (Impulsmodus)
Temp./Feuchtigk. Betrieb :
-20°C~+50°C / 0~80%
Schutzklasse : IP55
Die Empfindlichkeit ist einstellbar über den
Regler am Sensorgehäuse
Kabelöffnung
Schraubenloch
Während der Montage darf kein Strom anliegen.
Das Gerät darf nicht verändert oder zerlegt werden, da sonst Brand- oder Stromschlaggefahr besteht.
Empfindlichkeitsregler
Ausgangsmodus:
Umschalt- oder
Impulsmodus
Anschlussleiste
LED
4 Empfindlichkeitseinstellung
5 Umschaltmodus / Impulsmodus
6 Informationen zur Montage
Sensormodul
Frontabdeckung
Innengehäuse
Wasserdichte Unterlage
Der Sensor kann hinter Fliesen, Holz,
Putz, Kunststoff und Glas platziert werden.
Platzieren Sie ihn nicht hinter
Metallplatten.
Platzieren Sie den Sensor nicht im
Öffnungsbereich der Tür.
Vermeiden Sie bewegliche Objekte vor
dem Sensor
Entfernen Sie die Frontabdeckung
Benutzen Sie einen
Schraubendreher zum
Entfernen der Frontabdeckung.
5cm 40cm
Umschaltmodus (T) : Empfehlenswert für Schalteranwendungen.
Im Umschaltmodus aktiviert eine Erfassung das Relais, und eine
zweite Erfassung deaktiviert es wieder. Bei Türanwendungen
bleibt die Tür nach der ersten Aktivierung geöffnet.
Impulsmodus (P) : Empfehlenswert für die Anwendung bei Automatiktüren.
Im Impulsmodus aktiviert eine Erfassung kurzzeitig das Relais
(abhängig von der Bewegungsdauer vor dem Sensor).
TP
Min. 1s Relais AN
Relais AUS
Relais AN
Relais AUS
TÜR ÖFFNET TÜR SCHLIEß
T
TÜR ÖFFNET
UND SCHLIEß
T
TÜR ÖFFNET
UND SCHLIEßT
Lesen Sie bitte sorgfältig diese Betriebsanleitung, um einen sicheren und korrekten
Gebrauch des Produktes zu gewährleisten.
Mikrodalga Temassız
Kullanma Kılavuzu
MG100, insan veya nesnelerin hareketini tespit ederek otomatik kapılarıetkinleştirmek üzere tasarlanmışyük
performanslı, çok hassas bir anahtardır. Ürünün güvenli ve doğru kullanımıiçin lütfen bu kullanma kılavuzunu dikkatli
bir şekilde okuyunuz.
1 Teknik Özellikle
r
2 Genel Bilgiler
3 Kurulum Kılavuzu
Dikkat
13 24
Min.
5cm
Maks.
40cm
Teknoloji : Mikrodalga Hareket Sensörü
Mikrodalga Modülü: 24.125GHz
Ürün Ebadı: 85,9mm x85,9mm x20mm (G xB xY)
A
lgılama Aralığı[El]: ±5~40cm
A
lgılama Modu:
Hedefin Hareket:
Min. ±3cm/sn, Maks. ±1,5m/sn
Güç Kaynağı:DC 12~30V, AC 12~24V
Akım Tüketimi: < 1.4W
Çıkış:Röle Kontağı(1A/24VDC)
ÇıkışTutma Süresi: 1.2 Sn. (PALS modu)
Çalışma Sıcaklığı/Nem:
-20°C~+50°C / 0~80%
UluslararasıKoruma: IP55
Hassasiyet, sensör gövdesi üzerindeki
ayar ile değiştirilebilir
Kablo Deliği
Vida Deliği
Kurulum esnasında güç beslemeyiniz.
Cihazıdemonte etmeyiniz veya değiştirmeyiniz, yangın veya elektrik çarpmasına neden olabilir
Hassasiyet Ayarı
ÇıkışModu:
Toggle veya Pals
Terminal
Bloğu
LED
4Hassasiyet Ayarı
5 Toggle modu / Pals modu
6 Montaj Bilgileri
Algılama Modülü
Ön Kasa
İ
ç Kasa
Su Geçirmez Ped
Sensör fayans, tahta, sıva, plastik ve
cam arkasına yerleştirilebilir.
Sensörü metal plakaların arkasına
yerleştirmeyiniz.
Sensörü kapının açılan kısmına
yerleştirmeyiniz.
Sensör yakınında hareket eden cisimle
r
olmamasınısağlayınız
Ön KasayıDemonte Ediniz
Ön kasayıçıkarmak için
tornavida kullanınız.
5cm 40cm
Toggle modu:
A
nahtar uygulamalarıiçin tavsiye edilir.
Toggle modunda, bir algılama röleyi aktive eder ve ikinci
algılama rölenin etkinliğini kaldırır. Kapıuygulamalarında
ilk aktivasyondan sonra kapıaçık kalır.
Pals modu: Otomatik kapıuygulamalarıiçin tavsiye edilir.
Pals modunda, bir algılama röleyi kısa süreliğine aktive ede
r
(sensörün önündeki hareketin süresine bağlıolarak).
TP
Min. 1sn Röle AÇIK
Röle KAPALI
Röle AÇIK
Röle KAPALI
KAPI AÇILIR KAPI KAPANIR
KAPI AÇILIR
VE KAPANIR
KAPI AÇILIR
VE KAPANIR
Anahtar (MG100)
Hızı(Çift yönlü)
1Fixer le gabarit de montage et
pratiquer les orifices 2 Des plaquettes imperméables sont fixées au boîtier interne.
3Fixer le boîtier au mur 4Connecter l'alimentation et les
câbles de relais au bloc du terminal.
Boîtier interne
Plaquette étanche
ALIMENTATION
COM NC NO
CC 12~30V
CA 12~24V
Comment enlever le couvercle
Clearwave après l'installation
1
2

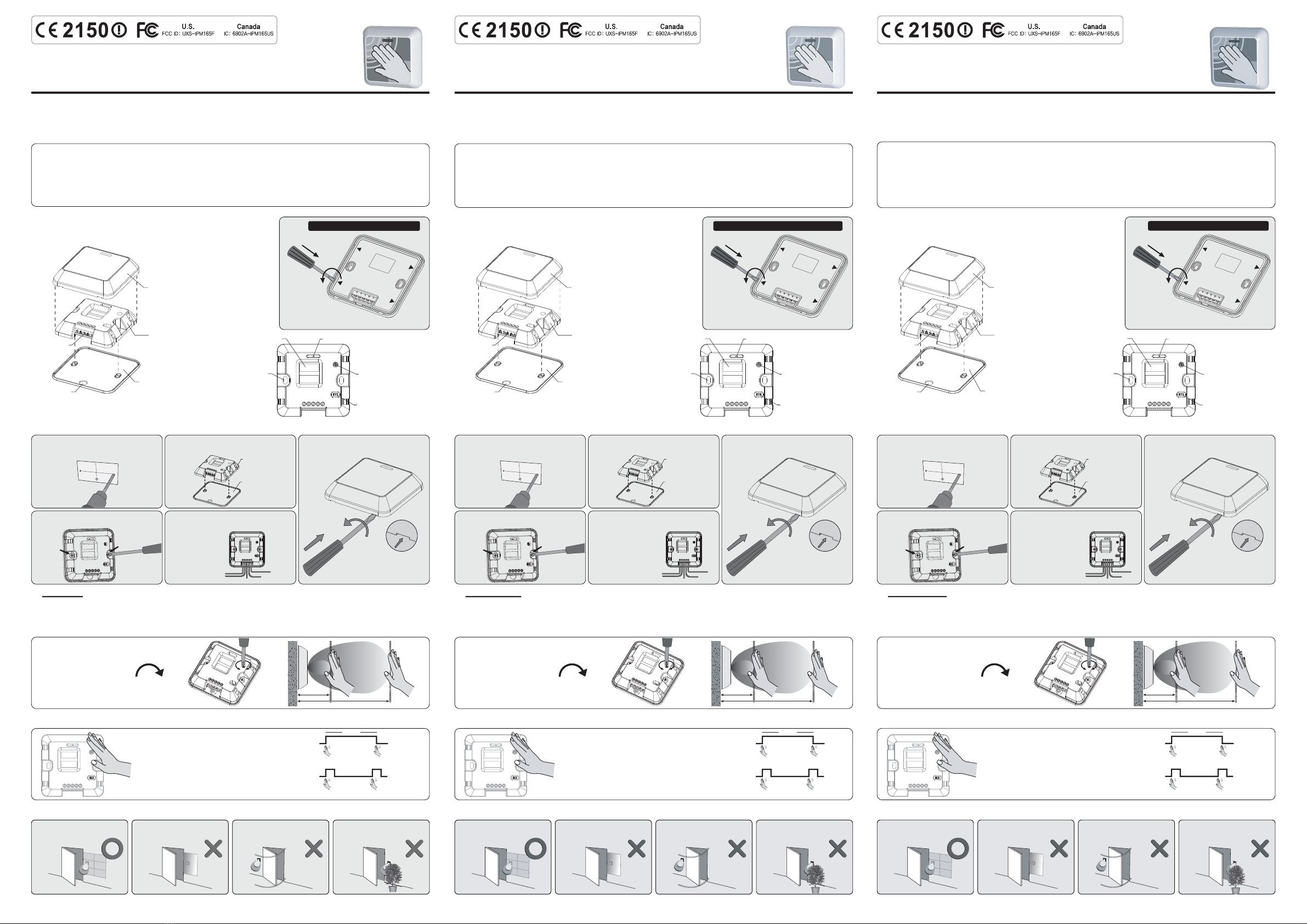

1Befestigen Sie die Montageschablone
und bohren Sie die Löcher 2 Die wasserdichte Grundplatte wird am Innengehäuse angebracht.
3Befestigen Sie das Gehäuse an der Wand 4Verbinden Sie die Strom- und
Relaisleitungen mit der Anschlussleiste.
Innengehäuse
Wasserdichte
Grundplatte
LEISTUNG
COM NC NO
DC 12~30V
AC 12~24V
Entfernung der Clearwave
Abdeckung nach der Montage
1
2
1Montaj şablonunu takınız ve delikleri deliniz 2 İç kasaya su geçirmez pedler
tutturulmuştur.
3Kasayıduvara sabitleyiniz 4Güç ve röle kablolarınıterminal
bloğuna bağlayınız.
İç Kasa
Su Geçirmez Ped
GÜÇ
COM NC NO
DC 12~30V
AC 12~24V
1
2
1. Insérez un tournevis plat la tête.
2. Tournez doucement un tournevis
anti-horaire
1. Setzen Sie einen flachen
Schraubenzieher an
2. Drehen Sie den Schraubenzieher
leicht gegen den Uhrzeigersinn
Montajdan sonra ClearWave kapağı
nasıl çıkartılır
1. Düz başlıtornavidayıyerleştirin
2. Tornavidayıyavaşça saat
yönünün tersine çevirin
RITS-N CO., LTD
Room 628, ITECO Bldg, 762, Deokpung dong, Hanam-si, Gyeonggi-do, Korea TEL : [phone]~3 Fax : [phone] www.rits-n.com
RITS-N CO., LTD RITS-N CO., LTD RITS-N CO., LTD
