Rittal SV 9677.770 User manual

Ri4Power System 185 mm –
Geräteadapter
Ri4Power system 185 mm –
Component adaptor
Ri4Power système 185 mm –
Adaptateurs d'appareillage
SV 9677.770
SV 9677.780
Montageanleitung
Assembly instructions
Notice de montage

2Ri4Power System 185 mm – Geräteadapter / Ri4Power system 185 mm – Component adaptor / Ri4Power système 185 mm – Adaptateurs d‘appareillage
2 – 9
17 – 18 10 11 12 – 13 14 – 15
16
Inhaltsverzeichnis
Contents
Sommaire
1. Technische Daten 3
2. Hinweise zur Dokumentation 4
2.1 CE-Kennzeichnung 4
2.2 Aufbewahrung der Unterlagen 4
2.3 Verwendete Symbole 4
2.4 Mitgeltende Unterlagen 4
2.5 Entsorgung von Elektroaltgeräten! 4
3. Sicherheitshinweise 5
4. Montage Schraubbefestigung
Sammelschienensystem 185mm 10
5. Montage Klemmbefestigung
Sammelschienensystem 185mm 11
6. Montage Schraubbefestigung
Rückbereich 185mm Mitte 12
7. Anschluss Leistungsschalter 14
8. Montage Leistungsschalter 15
9. Zubehör – Stromwandler, Einbau 16
10. UL-Applikation 17
11. Lagerung 18
12. Vorlage 19
1. Technical specifications 3
2. Notes on documentation 4
2.1 CE labelling 4
2.2 Storing the documents 4
2.3 Symbols used 4
2.4 Other applicable documents 4
2.5 Disposal of waste electrical
equipment! 4
3. Safety instructions 5

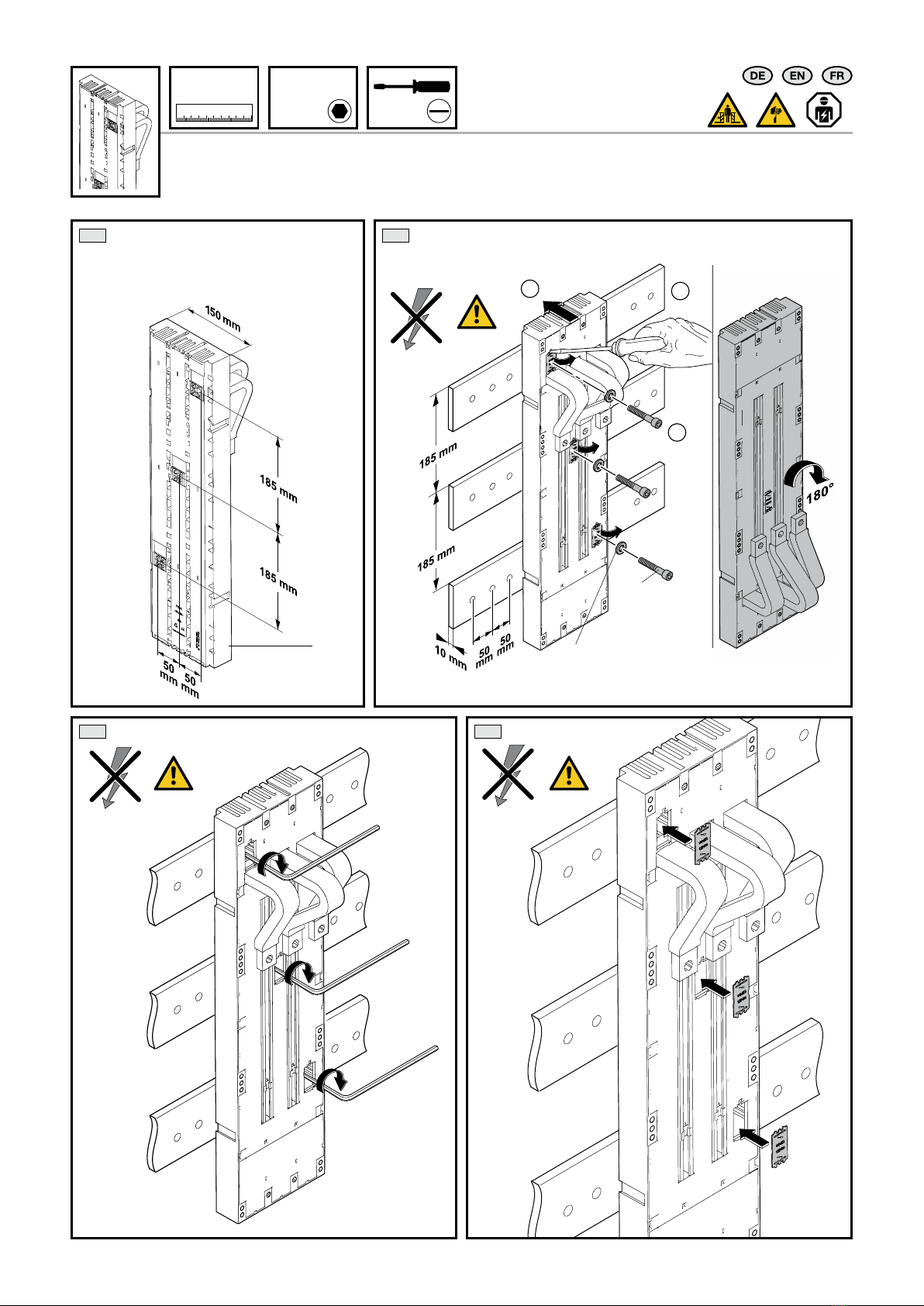

4. Screw attachment – 185mm
busbar system 10
5. Clamping attachment – 185mm
busbar system 11
6. Screw attachment rear section
185mm centre 12

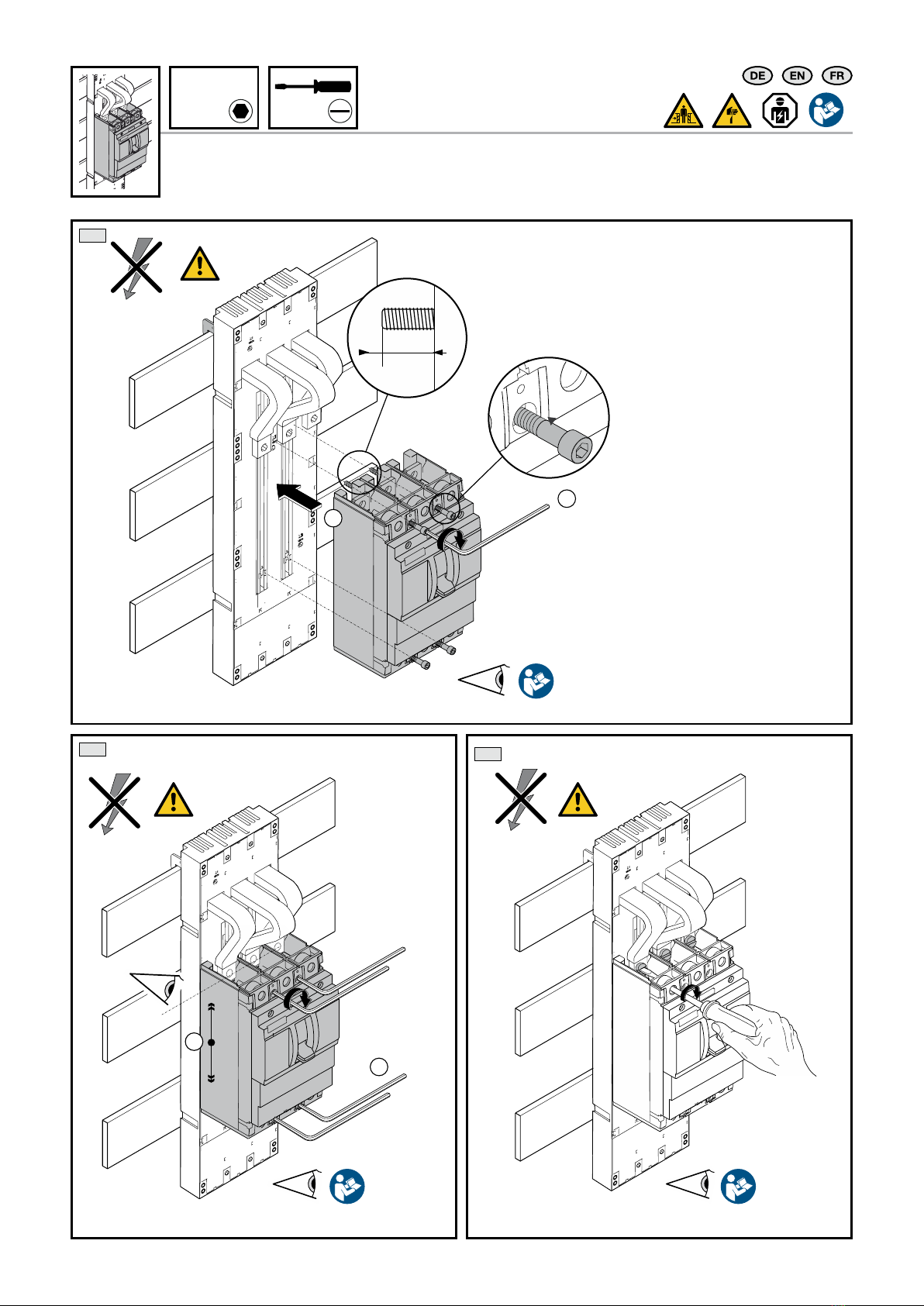

7. Connecting the circuit-breaker 14
8. Fitting the circuit-breaker 15
9. Accesories – Current converter,
assembly 16
10. UL application 17
11. Storage 18
12. Template 19
1. Caractéristiques techniques 3
2. Remarques relatives à la
documentation 4
2.1 Certification CE 4
2.2 Conservation des documents 4
2.3 Symboles utilisés 4
2.4 Autres documents applicables 4
2.5 Mise au rebut/recyclage des
appareils électriques ! 4
3. Consignes de sécurité 5
4. Fixation par vis – jeux de barres
185mm 10
5. Fixation par borne – jeux de
barres 185mm 11
6. Fixation par vis en partie arrière
au milieu 185mm 12
7. Raccordement du disjoncteur 14
8. Montage du disjoncteur 15
9. Accessoires – Transformateur,
montage 16
10. Application UL 17
11. Stockage 18
12. Croquis 19

3Ri4Power System 185 mm – Geräteadapter / Ri4Power system 185 mm – Component adaptor / Ri4Power système 185 mm – Adaptateurs d‘appareillage
Best.-Nr.
Model No.
Référence
SV 9677.770 SV 9677.780
Bemessungsbetriebsstrom max. A
Rated operating current max. A
Courant nominal max. A 630 630
Bemessungsbetriebsspannung V, ~
Rated operating voltage V, ~
Tension nominale V, ~ 690, 3~ 690, 3~
Polzahl
Number of poles
Nombre de pôles
3-polig
3-pole
3 pôles
3-polig
3-pole
3 pôles
Montageart
Installation type
Type de montage
Klemmbefestigung
Clamping attachment
Fixation par borne
Schraubbefestigung
Screw attachment
Fixation par vis
Leitungsabgang
Cable outlet
Départ de ligne
unten
bottom
en bas
unten
bottom
en bas
Für Schaltgeräte Fabrikat (Typ)
For switchgear make (model)
Pour disjoncteurs de marque (type)
ABB XT5
Eaton NZM3
Schneider Electric NSX 630
Siemens 3VA23
Siemens 3VA24
ABB XT5
Eaton NZM3
Schneider Electric NSX 630
Siemens 3VA23
Siemens 3VA24
Für Wandlereinbau
For converter installation
Pour montage de transformateur ◾ ◾
Für Sammelschienensysteme mit Mittenabstand mm
For busbar systems with centre-to-centre spacing mm
Pour jeux de barres avec entraxe mm 185 185
Für Sammelschiene E-Cu Stärke mm
For busbar E-Cu thickness mm
Pour jeux de barres E-Cu épaisseur mm 10 10
1. Technische Daten
1. Technical specifications
1. Caractéristiques techniques

4Ri4Power System 185 mm – Geräteadapter / Ri4Power system 185 mm – Component adaptor / Ri4Power système 185 mm – Adaptateurs d‘appareillage
2. Hinweise zur Dokumentation
2. Notes on documentation
2. Remarques relatives à la documentation
Die Montageanleitung richtet sich an alle
Personen, die über eine entsprechende
Fachausbildung verfügen, um Schaltschränke
normgerecht mit elektrischen, elektronischen,
mechanischen oder pneumatischen Betriebs-
mitteln auszurüsten, am Bestimmungsort
aufzustellen bzw. zu montieren und betriebs-
fertig anzuschließen.
Die originale Montageanleitung ist in deutscher
Sprache verfasst.
2.1 CE-Kennzeichnung
Die Konformitätserklärung steht als Download
auf der Homepage von Rittal zur Verfügung.
2.2 Aufbewahrung der Unterlagen
Diese Montageanleitung ist Bestandteil des
ausgelieferten Produktes. Sie muss für den
Installateur, Instandhalter, Nutzer und das Rei-
nigungspersonal jederzeit gut erreichbar in der
Nähe des Produktes aufbewahrt werden.
2.3 Verwendete Symbole
Beachten Sie folgende Sicherheits- und
sonstige Hinweise in der Anleitung:
Symbol für eine Handlungsanweisung:
◾ Der Blickfangpunkt zeigt an, dass Sie eine
Handlung durchführen sollen.
Sicherheits- und andere Hinweise:
Gefahr!
Unmittelbare Gefahr für Leib und
Leben.
Achtung!
Mögliche Gefahr für Produkt und
Umwelt.
Hinweis:
Nützliche Information und Beson-
derheiten.
2.4 Mitgeltende Unterlagen
Für die hier beschriebenen Sammelschienen-
Komponenten steht diese Montageanleitung
als Download unter www.rittal.de zur Verfü-
gung. Für Schäden, die durch Nichtbeachtung
dieser Anleitung entstehen, übernehmen wir
keine Haftung. Zusätzlich gelten auch die
Anleitungen des verwendeten Zubehörs.
2.5 Entsorgung von Elektroaltgeräten!
Elektroaltgeräte auf keinen Fall
im Hausmüll entsorgen!
The assembly instructions are aimed at all
persons who have an appropriate specialist
training to allow them to equip enclosures
to conform to standards with electrical,
electronic, mechanical or pneumatic operating
equipment, to place or install at the destination
site and to connect ready to operate.
The original assembly instructions are written
in German.
2.1 CE labelling
The declaration of conformity can be down-
loaded from the Rittal website.
2.2 Storing the documents
These assembly instructions are part of the
delivered product. They must be stored for the
installation engineer, operator, maintenance
and cleaning personnel in any easily acces-
sible location near the product.
2.3 Symbols used
Observe the following safety and other notes
in the instructions:
Symbol identifying required actions:
◾ The bullet point indicates an action to be
performed.
Safety and other notes:
Danger!
Immediate danger to life and limb.
Caution!
Potential threat to the product and
its environment.
Note:
Useful information and special
features.
2.4 Other applicable documents
These assembly instructions or the described
busbar components can be downloaded from
www.rittal.com. We cannot accept any liability
for damage associated with failure to observe
these instructions. The instructions for any
accessories used also apply.
2.5 Disposal of waste electrical
equipment!
Never dispose of old electrical
equipment in household waste!
La notice de montage s’adresse à toutes les
personnes qui possèdent les compétences
professionnelles correspondantes, pour
équiper les armoires électriques avec du
matériel électrique, électronique, mécanique
ou pneumatique dans le respect des normes,
pour les mettre en place ou les monter sur le
lieu d’exploitation.
La notice de montage originale est rédigée en
allemand.
2.1 Certification CE
La déclaration de conformité est disponible
pour téléchargement sur le site internet de
Rittal.
2.2 Conservation des documents
La présente notice de montage fait partie
intégrante du produit fourni. Elle doit être
conservée à proximité du produit et être facile-
ment accessible à tout moment au personnel
d’installation, de maintenance, d’exploitation
et de nettoyage.
2.3 Symboles utilisés
Tenir compte des consignes de sécurité et
autres directives contenues dans cette notice :
Symbole indiquant une action à eectuer :
◾ Le pictogramme en caractère gras indique
que vous devez exécuter une action.
Consignes de sécurité et autres
directives :
Danger !
Risque de blessure grave,
voire mortelle.
Attention !
Danger éventuel pour le produit et
l’environement.
Remarque :
Informations utiles
et particularités.
2.4 Autres documents applicables
La présente notice de montage pour les com-
posants du jeu de barres décrites ici peut être
téléchargée sur le site internet www.rittal.fr.
Nous déclinons toute responsabilité en cas de
dommages imputables à la non-observation
des instructions contenues dans ces docu-
ments. Veuillez également tenir compte des
instructions relatives aux accessoires utilisés.
2.5 Mise au rebut/recyclage des
appareils électriques !
Ne pas jeter les appareils
électriques avec les déchets
ménagers classiques !

5Ri4Power System 185 mm – Geräteadapter / Ri4Power system 185 mm – Component adaptor / Ri4Power système 185 mm – Adaptateurs d‘appareillage
3. Sicherheitshinweise
3. Safety instructions
3. Consignes de sécurité
Sicherheitshinweise
Safety instructions
Consignes de sécurité
Veiligheidsvoorschriften
Säkerhetsinstruktioner
Vor Installation- oder Service-
arbeiten Stromversorgung
unterbrechen, um Unfälle zu
vermeiden. Die Geräte müssen
in einem passenden Gehäuse
eingebaut und gegen Ver-
schmutzung geschützt werden.
Inbetriebsetzung und Wartung
nur durch Fachpersonal!
To prevent electric shock,
disconnect from power source
before installing or servicing.
Install in suitable enclosure.
Keep free from contaminants.
To be commissioned and
maintained only by qualified
personnel!
Avant le montage et la mise en
service, couper l’alimentation
secteur afin d’éviter tout
accident. Prévoir un coret ou
une armoire électrique appro-
prié pour intégrer les appareil-
lages qui les protège contre la
saleté. La mise en service et
l’entretien doivent être eectués
uniquement par du personnel
qualifié !
Warnung vor sich
bewegenden
mechanischen Teilen
Warning against
independently moving
parts
Danger dû à des pièces
mécaniques mobiles
Waarschuwing
voor bewegende
mechanische
onderdelen
Varning för rörliga
mekaniska delar
Warnung vor spitzem
Gegenstand
Caution:
Sharp object
Attention aux objets
pointus
Waarschuwing voor
scherpe voorwerpen
Varning för vassa
föremål
Warnung vor
gefährlicher elektrischer
Spannung
Warning – dangerous
electrical voltage
Attention tension
électrique dangereuse !
Waarschuwing voor
gevaarlijke elektrische
spanning
Varning för farlig
elektrisk spänning
Die Anleitung ist zu
lesen
The instructions must
be read La notice doit être lue Lees de gebruiks-
aanwijzing
Bruksanvisningen
måste läsas
Vor Wartung oder
Reparatur freischalten
Disconnect before
carrying out
maintenance or repair
Avant toute intervention
pour maintenance ou
réparation, couper le
courant
Voor onderhoud of
reparatie uitschakelen
Kopplas bort innan
underhåll eller
reparationer utförs
Installation durch
Elektro-Fachkraft
Installation by specialist
electricians
Installation par un
électricien confirmé
Installatie door elektro-
technisch personeel
Ska installeras av
behörig elektriker

6Ri4Power System 185 mm – Geräteadapter / Ri4Power system 185 mm – Component adaptor / Ri4Power système 185 mm – Adaptateurs d‘appareillage
Istruzioni di sicurezza
Instrucciones de seguridad
Turvallisuusohjeet
Sikkerhedsanvisninger
Wskazówki dotyczące bezpieczeństwa
Prestare attenzione alle
parti meccaniche in
movimento
Atención, componentes
mecánicos en
movimiento
Varoitus liikkuvista
mekaanisista osista
Advarsel mod
uafhængigt bevægelige
dele
Uwaga na ruchome
części mechaniczne
Pericolo oggetto alato Advertencia de objetos
puntiagudos Varo teräviä reunoja Advarsel: Spidse genstande
Ostrzeżenie przed
ostrym przedmiotem
Pericolo corrente
elettrica
Riesgo de descarga
eléctrica
Varoitus vaarallisesta
sähköjännitteestä
Farlig elektrisk
spænding
Ostrzeżenie przed
niebezpiecznym
napięciem elektrycznym
Leggere le istruzioni Leer el manual de
instrucciones Lue käyttöohjeet Vejledningen skal læses Przeczytać instrukcję
Scollegare prima di
eseguire interventi
di manutenzione o
riparazione
Desconectar antes
de mantenimiento o
reparación
Lukitus avattava ennen
huoltoa tai korjausta
Skabet skal frakoble
alt strøm inden
vedligeholdelse eller
reparationer udføres.
Rozłącz przed
wykonawanie przeglądu
lub naprawy
L’installazione deve
essere eseguita da un
elettricista qualificato
Instalación a realizar
por un técnico
electricista cualificado
Asennuksen saa
suorittaa vain sähköalan
ammattilainen
Skal installeres af
uddannet elektriker
Instalacja przez
elektryka

7Ri4Power System 185 mm – Geräteadapter / Ri4Power system 185 mm – Component adaptor / Ri4Power système 185 mm – Adaptateurs d‘appareillage
Bezpečnostní pokyny
Инструкции за безопасност
Меры безопасности
Υποδείξεις ασφαλείας
Instrucțiuni de siguranță
Výstraha; Rozmačkání
Предупреждение
за движещи се
механични части
Предупреждение
об опасности
движущихся
механических частей
Προειδοποίηση από
κινούμενα μηχανικά
μέρη
Avertisment cu privire la
piesele mecanice aflate
în mișcare
Varování před ostrým
předmětem
Предупреждение за
опасност от остър
предмет
Предупреждение об
остром предмете
Προειδοποίηση
αιχμηρού αντικειμένου
Avertizare privind
obiecte ascuțite
Výstraha před
nebezpečným
elektrickým napětím
Опасност! Високо
напрежение
Предупреждение
об опасном
электрическом
напряжении
Προειδοποίηση για
επικίνδυνη ηλεκτρική
τάση
Avertizare privind
tensiunea electrică
periculoasă
Odkaz na instrukce
návodu k použití/
brožury
Прочетете
ръководството
Прочитать
руководство
Απαιτείται το διάβασμα
των οδηγιών A se citi manualul
Před prováděním
údržby nebo oprav
odpojte zařízení
Изключете преди
извършване на
поддръжка или
ремонт
Отключить перед
обслуживанием и
ремонтом
Αποσυνδέστε πριν
εκτελέσετε συντήρηση
ή επισκευές
Deconectați înainte
de a efectua lucrări de
întreținere sau reparații
Instalace vyžaduje
elektro odbornost
Монтажът се
извършва от
електротехник
Установка силами
специалистов по
электрике
Εγκατάσταση από
εκπαιδευμένο
ηλεκτρολόγο
Instalarea se va face de
un electrician calificat

8Ri4Power System 185 mm – Geräteadapter / Ri4Power system 185 mm – Component adaptor / Ri4Power système 185 mm – Adaptateurs d‘appareillage
Sigurnosne upute
Biztonsági utasítások
Saugos nurodymai
Ohutusjuhised
Drošības norādījumi
Upozorenje na
mehaničke dijelove koji
su u pokretu
Mozgó mechanikai
részekre történő
figyelmeztetés
Įspėjimas dėl judančių
mechaninių dalių
Hoiatus liikuvate
mehhaaniliste osade
eest
Uzmanieties no
kustīgām mehāniskām
daļām
Opasnost od sječiva Figyelmeztetés hegyes
tárgyak veszélyére
Įspėjimas apie aštrų
daiktą
Hoiatus terava eseme
eest
Brīdinājums par asiem
priekšmetiem
Upozorenje na opasni
električni napon
Figyelem! Elektromos
feszültség
Įspėjimas apie
pavojingą elektros
įtampą
Hoiatus ohtliku
elektripinge eest
Brīdinājums par
bīstamu elektrisko
spriegumu
Pročitajte upute Az utasítást el kell
olvasni Skaityti instrukciją Lugeda kasutusjuhendit Izlasiet instrukciju
Isključiti prije održavanja
ili popravka
Karbantartás vagy
javítás előtt kapcsolja k
Prieš atlikdami techninę
priežiūrą ar remontą,
atjunkite
Lahtiühendamine
enne hooldus-või
remonditööde tegemist
Atvienojiet pirms
apkopes vai remonta
veikšanas
Instalaciju smije provesti
samo ovlašteno stručno
osoblje za električarske
radove
A szerelést elektromos
szakembernek kell
elvégeznie
Turi įrengti elektrikas Kvalifitseeritud elektriku
poolne paigaldamine
Uzstādīšanu drīkst veikt
tikai kvalificēts elektriķis

9Ri4Power System 185 mm – Geräteadapter / Ri4Power system 185 mm – Component adaptor / Ri4Power système 185 mm – Adaptateurs d‘appareillage
Varnostni napotki
Bezpečnostné pokyny
Instruções de segurança
Opozorilo pred
premikajočimi se
mehanskimi deli
Dávajte pozor na
pohyblivé mechanické
časti
Cuidado com as partes
mecânicas móveis
Opozorilo pred ostrim
predmetom
Varovanie pred
predmetom s ostrým
hrotom
Cuidado com objetos
pontiagudos
Opozorilo za nevarno
električno napetost
Nebezpečenstvo úrazu
elektrinou
Aviso de perigo de
tensão elétrica
Preberite navodila Prečítajte si návod Ler as instruções
Izključite pred
zdrževanjem ali
popravili
Pred vykonaním údržby
alebo opráv odpojte
zariadenie od elektrickej
siete
Desconecte antes de
executar manutenção
ou reparos
Namestitev lahko
izvajajo samo
usposobljeni
strokovnjaki za
elektrotehnična dela
Inštaláciu smie
vykonávať len
špecializovaný
elektrotechnik
A instalação deve ser
feita por um técnico
eletricista especializado

10 Ri4Power System 185 mm – Geräteadapter / Ri4Power system 185 mm – Component adaptor / Ri4Power système 185 mm – Adaptateurs d‘appareillage
3
1
2
4.1
4.3
4.2
4.4
Verbindung zum Sammelschienensystem
oben/unten
Connection to the busbar system top/down
Connexion au jeu de barres par le haut/
par le bas
SV 9677.780
IS6mm
4. Montage Schraubbefestigung Sammelschienensystem 185mm
4. Screw attachment – 185mm busbar system
4. Fixation par vis – jeux de barres 185mm
3 x
3 x
3 x 12 Nm /
106 in-lbs
3 x M8 x35 – 8.8
(ISO) 4762
3 x DIN 25501

11Ri4Power System 185 mm – Geräteadapter / Ri4Power system 185 mm – Component adaptor / Ri4Power système 185 mm – Adaptateurs d‘appareillage
≥ 11 mm
3
4
5
1
2
SV 9677.770
5.1
5.3
Verbindung zum Sammelschienensystem oben
Connection to the busbar system top
Connexion au jeu de barres par le haut
5.2 Schienenträger halb überbaubar (ca. 12 mm)
Universal busbar support over half (about 12 mm)
Superposition à moitié sur le support de barre (env. 12 mm)
IS6mm
5. Montage Klemmbefestigung Sammelschienensystem 185mm
5. Clamping attachment – 185mm busbar system
5. Fixation par borne – jeux de barres 185mm
3 x
3 x 12 Nm /
106 in-lbs

12 Ri4Power System 185 mm – Geräteadapter / Ri4Power system 185 mm – Component adaptor / Ri4Power système 185 mm – Adaptateurs d‘appareillage
6.1
SV 9677.780
6.2a
3 x
SV 9686.800
3 x
2x50
Montageanleitung A.5 „Die Form 2b“
Assembly instructions A.5 „The Form 2b“
Notice de montage A.5 «La forme 2b»
DE/EN/FR
SV 9684.0xx
6 x
mm
185
10
100
50
6. Montage Schraubbefestigung Rückbereich 185mm Mitte
6. Screw attachment rear section 185mm centre
6. Fixation par vis en partie arrière au milieu 185mm
M8

13Ri4Power System 185 mm – Geräteadapter / Ri4Power system 185 mm – Component adaptor / Ri4Power système 185 mm – Adaptateurs d‘appareillage
6.2b
SV 9686.820
3 x
3 x
Anzahl
Qty.
Quantité
SV 9684.0xx
A
M8 – (8.8)
ISO 4762
L mm
2x50 45
4x50 65
A
6.3
SV 9686.800
3 x
4x50
6.4
SV 9684.0xx
12 x
180°
3 x 20 Nm /
177 in-lbs
Ø8,4 (DIN 6796)
M8
IS6
6. Montage Schraubbefestigung Rückbereich 185mm Mitte
6. Screw attachment rear section 185mm centre
6. Fixation par vis en partie arrière au milieu 185mm
6.2c
SV 9684.0xx (2x)
SV 9686.800
2x50
SV 9684.0xx (4x)
SV 9686.820
4x50
SV 9686.800
M8 M8

14 Ri4Power System 185 mm – Geräteadapter / Ri4Power system 185 mm – Component adaptor / Ri4Power système 185 mm – Adaptateurs d‘appareillage
3
1
2
4
A, B, C
B, C
A
C
B
2
13
4
11 11
XT5
XT5
XT5
XT5
XT5
XT5
7.1
7.2
A = 40 – 50 mm
7.2
A
46,5 mm ABB XT5
46 mm Siemens 3VA2
45 mm Schneider Electric NSX 630
Eaton NZM3
11
7.1 7.1
3 x Ø
10,5 mm
Vorlage 12 siehe letzte Seite
Template 12 see last page
Croquis 12 voir dernière page
IS4mm

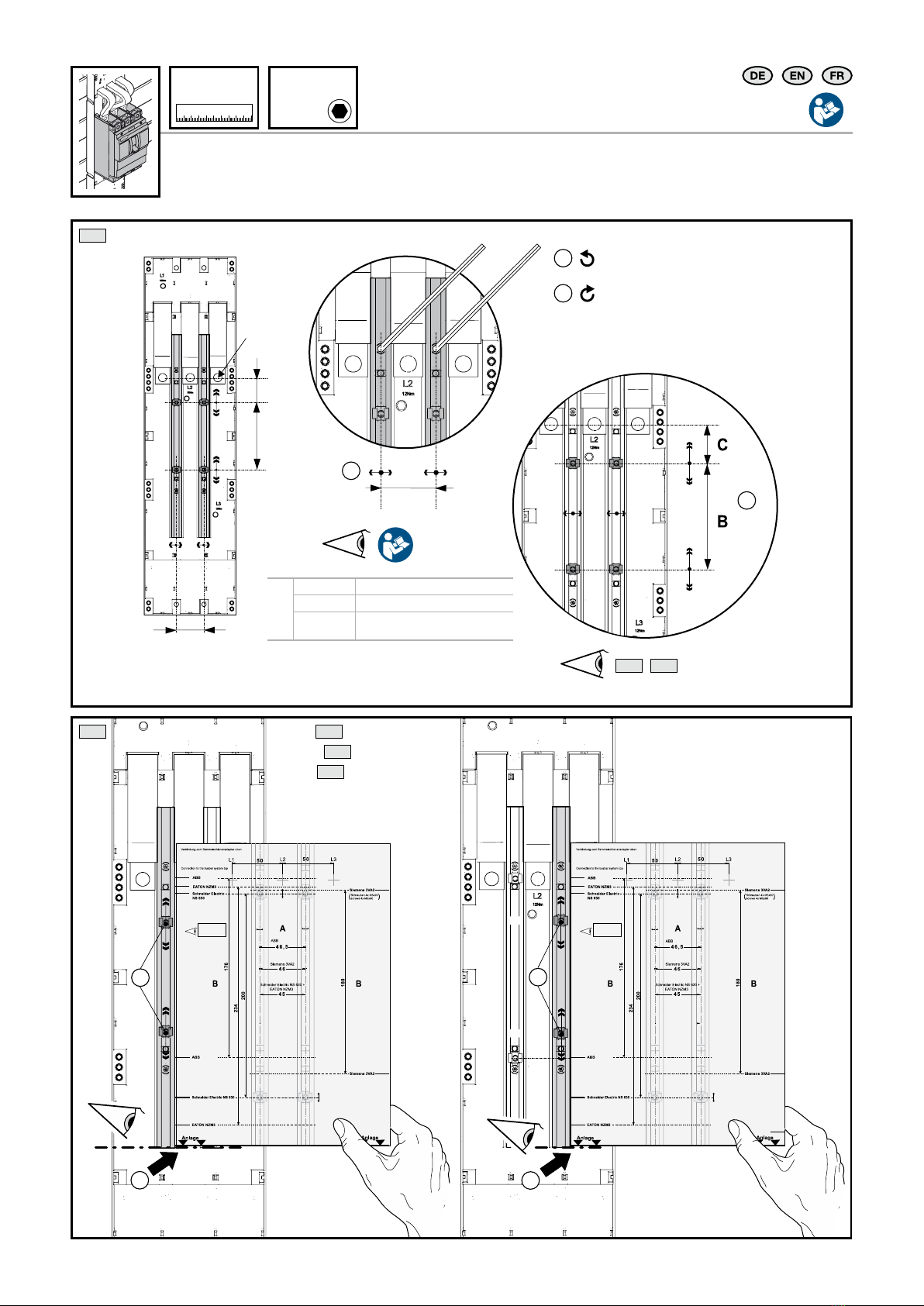

7. Anschluss Leistungsschalter
7. Connecting the circuit-breaker
7. Raccordement du disjoncteur
4x 3.5 Nm /
31 in-lbs
4x
Schalter
Switch
Disjoncteur

15Ri4Power System 185 mm – Geräteadapter / Ri4Power system 185 mm – Component adaptor / Ri4Power système 185 mm – Adaptateurs d‘appareillage
1
2
≤ 10 mm
2
1
8.1
8.2 8.3
Nur für Siemens 3VA2:
4 x M5 x 90 (beigepackter Folienbeutel)
Only for Siemens 3VA2:
4 x M5 x 90 (enclosed plastic bag)
Uniquement pour Siemens 3VA2 :
4x M5 x 90 (sachet ci-joint)
IS4
8. Montage Leistungsschalter
8. Fitting the circuit-breaker
8. Montage du disjoncteur
4x
nur leicht anziehen
tighten slightly
visser légèrement
3 x
4 x
Schalter
Switch
Disjoncteur
Schalter
Switch
Disjoncteur
Schalter
Switch
Disjoncteur

16 Ri4Power System 185 mm – Geräteadapter / Ri4Power system 185 mm – Component adaptor / Ri4Power système 185 mm – Adaptateurs d‘appareillage

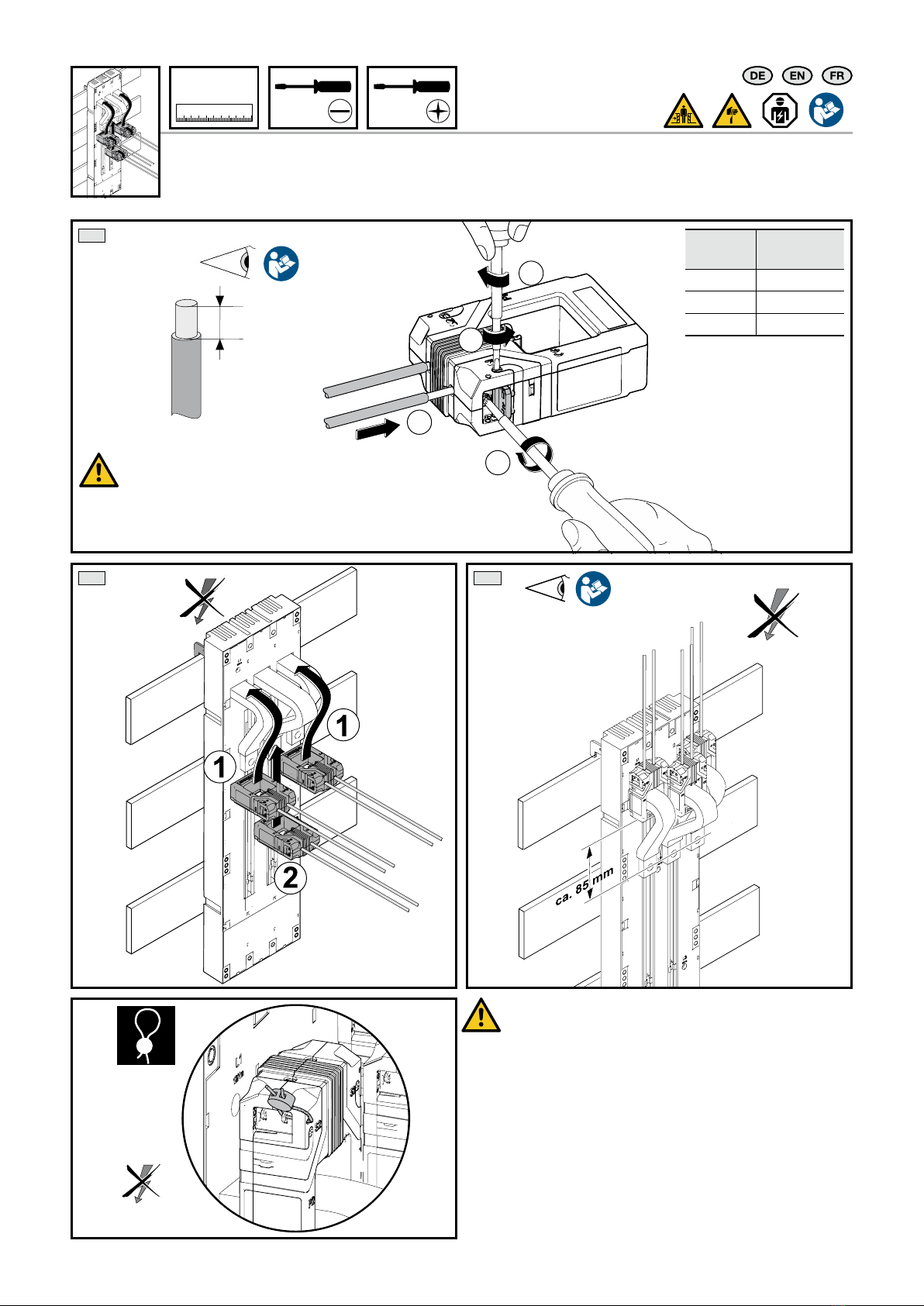

9. Zubehör – Stromwandler, Einbau
9. Accesories – Current converter, assembly
9. Accessoires – Transformateur, montage
9.2
0.8x3.5
9.3
mm
2
1
3
4
12 mm
2 Nm /
17 in-lbs
Typ
Type
Best.-Nr.
Model No.
Référence
250 A / 5 A SV 9677.865
400 A / 5 A SV 9677.875
600 A / 5 A SV 9677.885
Stromwandler
Current transformer
Transformateur de
courant
Hinweis!
Hochtemperaturfeste Leitungen > 130 °C verwenden
Note!
Use high temperature resistant cables > 130 °C
Remarque :
Utiliser des câbles résistants aux hautes températures > 130 °C
2,5 - 4 mm²
AWG13 - AWG11
2 x
PZ1
9.1
Stromwandler
Current transformer
Transformateur
de courant
Hinweis!
Mit den herausgeführten Leitungen ist je nach Anwendung dem
aktuellen Stand der Technik entsprechend zu verfahren.
Note!
All outgoing cables must be treated in accordance with current
electrical engineering standards as appropriate for the
application concerned.
Remarque :
En fonction de l’application, les câbles sortants doivent être
traités selon les règles de l’art en vigueur.

17Ri4Power System 185 mm – Geräteadapter / Ri4Power system 185 mm – Component adaptor / Ri4Power système 185 mm – Adaptateurs d‘appareillage
10. UL-Applikation
10. UL application
10. Application UL
Listed accessories for use with Rittal busbar support only
Suitable for Rittal Art. No. SCCR
[kA] Voltage / Current / 3-pole
SV 9677.770 40x10 - 120x10 = 22 kA 1000 VAC / VDC 630 A
SV 9677.780
SV 9677.770
SV 9677.780
10.1

18 Ri4Power System 185 mm – Geräteadapter / Ri4Power system 185 mm – Component adaptor / Ri4Power système 185 mm – Adaptateurs d‘appareillage
Bei der Lagerung dieser Komponenten ist zu
beachten, dass
◾ die Umgebungstemperatur nicht höher
als +70°C ist.
◾ die Umgebungstemperatur nicht niedriger
als -25°C ist.
◾ die relative Luftfeuchte zwischen
10% und 95%, nicht kondensierend, liegt.
When storing these components, ensure that
◾ the ambient temperature is not higher than
+70°C.
◾ the ambient temperature is not lower than
-25°C.
◾ the relative humidity lies between 10% and
95% (non-condensing).
Lors du stockage de ces composants,
il faut veiller à ce que
◾ la température ambiante ne soit pas supé-
rieure à +70°C.
◾ la température ambiante ne soit pas infé-
rieure à -25°C.
◾ l’humidité relative de l’air se situe entre 10%
et 95% (sans condensation)
11. Lagerung
11. Storage
11. Stockage
Best.-Nr.
Model No.
Référence
Kapitel
Chapter
Chapitre
SV 9677.770
3
11
17
SV 9677.780
3
10
12
17
SV 9677.865 16
SV 9677.875 16
SV 9677.885 16
SV 9684.004 12
SV 9684.006 12
SV 9684.008 12
SV 9684.010 12
SV 9684.012 12
SV 9686.800 13
SV 9686.820 13
Artikelverzeichnis
List of model numbers
Liste des références

Eaton NZM3
Eaton NZM3
NSX630
7
7
XT5
XT5
XT5
12. Vorlage
12. Template
12. Croquis

◾ Enclosures
◾ Power Distribution
◾ Climate Control
◾ IT Infrastructure
◾ Software & Services
www.rittal.com/contact
You can find the contact details of all
Rittal companies throughout the world here.
RITTAL GmbH & Co. KG
Auf dem Stuetzelberg · 35745 Herborn · Germany
Phone [phone]
E-mail: [email protected] · www.rittal.com
01.2023/D-0000-00000530-03
