Recommendations
and suggestions
•The Instructions for Use apply
to several versions of this ap-
pliance. Accordingly, you may
nd descriptions of individual
features that do not apply to
your specic appliance.
•The manufacturer will not be
held liable for any damages
resulting from incorrect or im-
proper installation.
•The minimum safety distance
between the cooker top and
the extractor hood is 650 mm
(some models can be installed
at a lower height, please refer
to the paragraphs on working
dimensions and installation).
•Check that the mains voltage
corresponds to that indicated
ontheratingplatexedtothe
inside of the hood.
•For Class I appliances, check
that the domestic power supply
guarantees adequate earthing.
Connect the extractor to the
exhaust ue through a pipe of
minimum diameter 120 mm.
The route of the ue must be
as short as possible.
•Do not connect the extractor
hood to exhaust ducts carry-
ing combustion fumes (boilers,
replaces, etc.).
•If the extractor is used in
conjunction with non-electrical
appliances (e.g. gas burning
appliances),asufcientdegree
of aeration must be guaranteed
in the room in order to prevent
thebackowofexhaustgas.The
kitchen must have an opening
communicating directly with the
open air in order to guarantee
the entry of clean air. When
the cooker hood is used in
conjunction with appliances
supplied with energy other than
electric, the negative pressure in
the room must not exceed 0,04
mbar to prevent fumes being
drawn back into the room by
the cooker hood.
•In the event of damage to the
power cable, it must be replaced
by the manufacturer or by the
technical service department, in
order to prevent any risks.
•If the instructions for installation
for the gas hob specify a greater
distance specied above, this
has to be taken into account.
Regulations concerning the dis-
chargeofairhavetobefullled.
•Use only screws and small parts
in support of the hood.
Warning: Failure to install the
screws or xing device in ac-
cordance with these instructions
may result in electrical hazards.
•Connect the hood to the mains
throughatwo-poleswitchhaving
a contact gap of at least 3 mm.
Use
•The extractor hood has been de-
signed exclusively for domestic
use to eliminate kitchen smells.
•Neveruse the hood for purposes
other than for which it has been
designed.
•Neverleavehighnakedames
under the hood when it is in
EN

4
operation.
•Adjust the ame intensity to
direct it onto the bottom of the
pan only, making sure that it
does not engulf the sides.
•Deep fat fryers must be con-
tinuously monitored during use:
overheated oil can burst into
ames.
•Donotambèundertherange
hood; risk of re.
•This appliance can be used by
children aged from 8 years and
above and persons with reduced
physical, sensory or mental ca-
pabilities or lack of experience
andknowledge if they have been
given supervision or instruction
concerning use of the appliance
in a safe way and understand
the hazards involved. Children
shall not play with the appliance.
Cleaning and user maintenance
shall not be made by children
without supervision.
• “CAUTION: Accessible parts
may become hot when used
with cooking appliances.”
Maintenance
•The symbol on the product
or on its packaging indicates
that this product may not be
treated as household waste.
Instead it shall be handed over
to the applicable collection point
for the recycling of electrical
and electronic equipment. By
ensuring this product is dis-
posed of correctly, you will
help prevent potential negative
consequences for the environ-
ment and human health, which
could otherwise be caused by
inappropriate waste handling of
this product. For more detailed
information about recycling of
this product, please contact your
localcityofce,yourhousehold
waste disposal service or the
shop where you purchased the
product.
•Switch off or unplug the ap-
pliance from the mains supply
before carrying out any main-
tenance work.

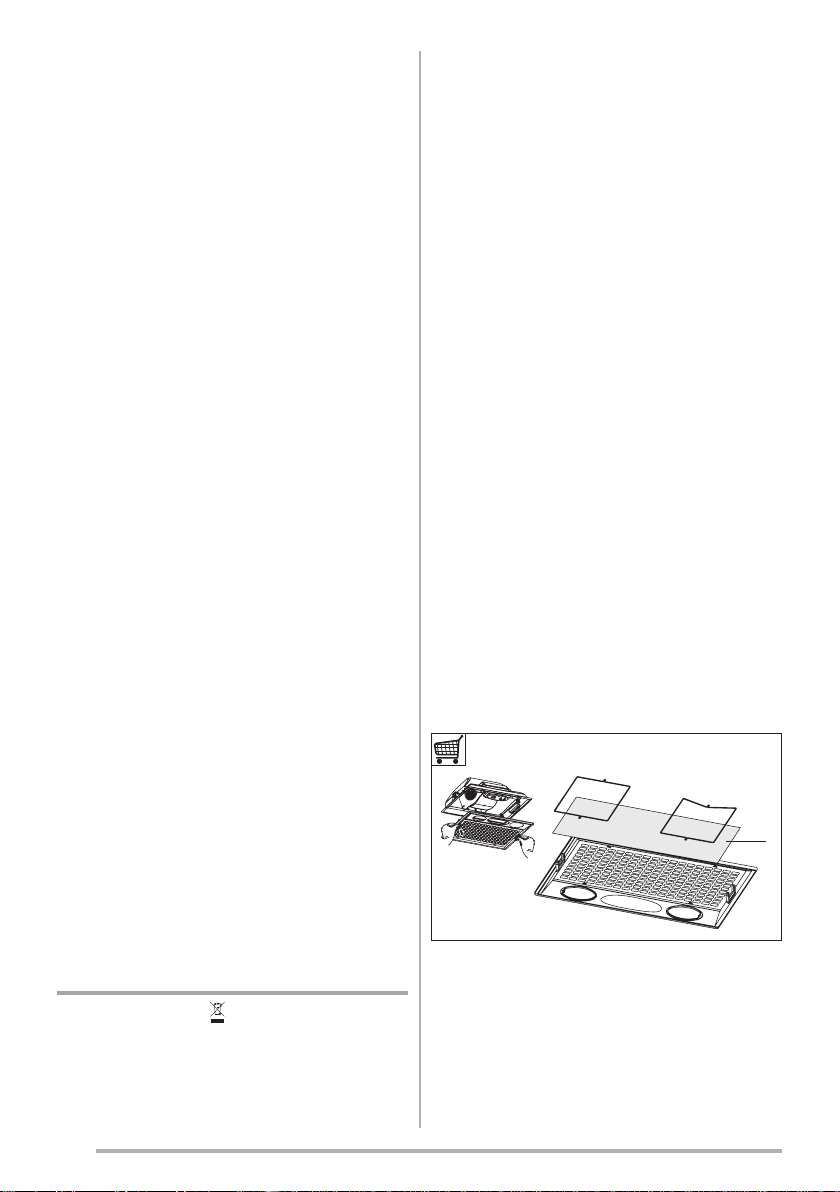

•Clean and/or replace the Filters
after the specied time period
(Fire hazard).
- This lter cannot be washed
and should be replaced every
2 months (H).
H
- The Activated charcoal lter
is not washable and cannot
be regenerated, and must be
replaced approximately every
4monthsofoperation,ormore
frequentlyforparticularlyheavy
usage (W).

5
W
- The Grease lters must be
cleaned every 2 months of
operation, or more frequently
for particularly heavy usage,
and can be washed in a dish-
washer (Z).
Z
•Clean the hood using a damp
cloth and a neutral liquid de-
tergent.

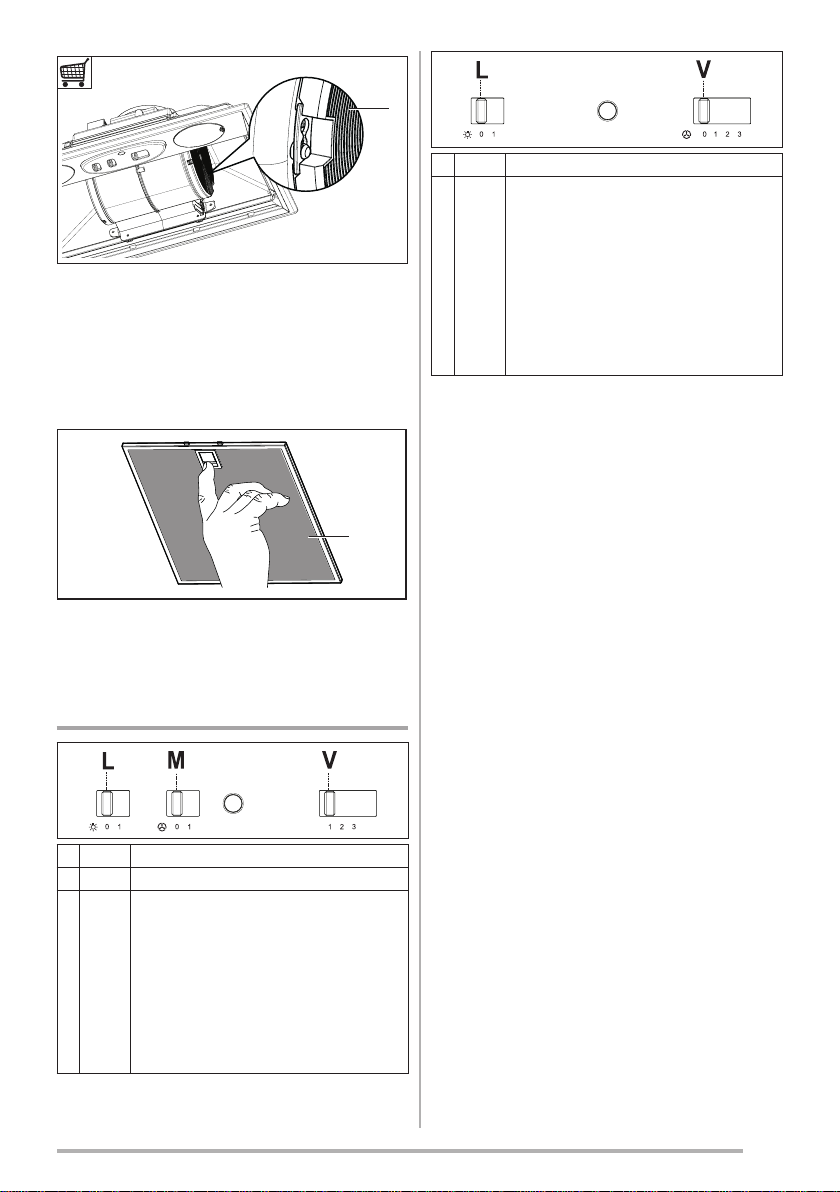

Controls
LLight Switches the lighting system on and off
MMotor Switches the extractor motor on and off
VSpeed Sets the operating speed of the extractor:
1. Low speed, used for a continuous and silent
air change in the presence of light cooking
vapour.
2. Medium speed, suitable for most operating
conditions given the optimum treated air
ow/noise level ratio.
3. Maximum speed, used for eliminating the
highest cooking vapour emission, including
long periods.
LLight Switches the lighting system on and off
VSpeed Sets the operating speed of the extractor:
0. Motor Off.
1. Low speed, used for a continuous and silent
air change in the presence of light cooking
vapour.
2. Medium speed, suitable for most operating
conditions given the optimum treated air
ow/noise level ratio.
3. Maximum speed, used for eliminating the
highest cooking vapour emission, including
long periods.

6
Lighting

Lamp Power (W) Socket Voltage (V) Dimension (mm) ILCOS Code
28 E14 220-240 104 x 35 HSGSB/C/UB-28-220/240-E14
20 G4 12 33 x 9 HSG/C/UB-20-12-G4
35 GU10 230 51 x 50,7 HAGS-35-230-GU10-51/40
50 GU10 230 51 x 50,7 HAGS-35-230-GU10-51/20
20 GU4 12 40 x 35 HRGS-20-12-GU4-35/30
20 GU5.3 12 46 x 51 HRGS-20-12-GU5.3-50/10
16 G13 95 720 x 26 FD-16/40/1B-E-G13-26/720
18 G13 57 589,8 x 26 FD-18/40/1B-E-G13-26/600
9 G23 60 (lamp)
220-240 (starter) 167 x 28 FSD-9/27/1B-I-G23
11 G23 91 (lamp)
220-240 (starter) 235,8 x 28 FSD-11/40/1B-I-G23

7
Empfehlungenundhinweise
•Diese Gebrauchsanleitungen
beziehensichaufdieverschiede-
nen Modelle der Abzugshaube.
Darum kann es möglich sein,
dassdieBeschreibungbestimm-
terMerkmalefürdas vorliegende
Gerät nicht zutrifft.
•Der Hersteller haftet nicht für
etwaige Schäden, die durch
die fehlerhafte Installation oder
falschen Gebrauch entstehen
könnten.
•Der min. Sicherheitsabstand
zwischen Kochfeld und Abzugs-
haube beträgt 650 mm (einige
Modelle können auch niedriger
installiert werden; siehe Absatz
Installation).
•Kontrollieren Sie, ob die Netz-
spannung den Daten des Ty-
penschilds im Innern der Haube
entspricht.
•Für Geräte der Klasse I muss
kontrolliertwerden, ob das häus-
liche Versorgungsnetz korrekt
geerdetist. DieAbsaughaube mit
Hilfe eines Rohrs mit einem Min-
destdurchmesser von 120 mm
mit dem Rauchabzug verbinden.
Der Verlauf des Rauchabzugs
soll so kurz wie möglich sein.
•Die Abzugshaube darf nicht an
einen Schacht angeschlossen
werden,inden Rauchgase gelei-
tetwerden (z. B. von Heizkessel,
Kaminen, usw.).
•Falls in dem Raum neben dem
Abzug auch nicht mit Strom
betriebene Geräte (zum Beispiel
Gasgeräte) eingesetzt werden,
muss für eine ausreichende
Belüftung gesorgt werden, damit
derRückussderAbgaseverhin-
dert wird. Die Küche muss eine
direkte Öffnung nachAußen auf-
weisen, damit ein ausreichender
Luftaustauschgewährleistet wird.
Wird die Abzugshaube zusam-
men mit nicht mit Strom betrie-
benen Geräte eingesetzt wird,
darf der Unterdruck im Raum
0,04 mbar nicht überschreiten,
damit die Abgase nicht wieder
angesaugt werden.
•SchadhafteKabelmüssendurch
denHersteller oder vomKunden-
dienst ausgewechselt werden,
damit jedes Risiko ausgeschlos-
sen wird.
•Falls die Montageanweisungen
für die gasbetriebene Koch-
mulde einen größeren Abstand
vorschreiben, als der oben an-
gegebene, muss diese Vorgabe
befolgtwerden. Essind sämtliche
Abluftvorschriften zu beachten.
•Nur für die Abzugshaube geeig-
nete Schrauben und Kleinteile
verwenden.
Achtung: werdendie Schrauben
und Befestigungselemente nicht
entsprechend der vorliegenden
Anleitungen verwendet, besteht
Stromschlaggefahr.
•DieAbzugshaube mittels zweipo-
ligem Schalter mit einer Öffnung
der Kontakte von mindestens 3
mm an das Netz anschließen.
Gebrauch
•Die Abzugshaube wurde aus-
schließlich für den häuslichen
Gebrauch entwickelt, um Koch-
DE

8
dünste zu beseitigen.
•Die Haube darf nur für die ihr
zugedachten Zwecke benutzt
werden.
•Unterder eingeschalteten Haube
keine offenen Flammen benut-
zen.
•Die Flamme so regulieren, dass
sie nicht über den Boden des
Kochgeschirrs hinausreicht.
•Fritteusen müssen während des
Gebrauchs ständig überwacht
werden: überhitztes Öl könnte
sich entzünden.
•Auf keinen Fall unter der Haube
ambieren: Brandgefahr.
•Kinder ab 8 Jahren und Per-
sonen mit eingeschränkten
physischen, sensorischen oder
psychischen Fähigkeiten, oder
mit mangelnden Erfahrungen
oder Kenntnissen dürfen nicht
mit dem Gerät umgehen, es sei
denn, sie werden von einer für
ihre Sicherheit verantwortlichen
Person beaufsichtigt oder ange-
leitet. Sicherstellen, dass Kinder
nicht mit dem Gerät herumspie-
len können. Reinigungs- und
Wartungsarbeiten dürfen nicht
von unbeaufsichtigten Kindern
durchgeführt werden.
•ACHTUNG: Die zugänglichen
Teile können während des Ge-
brauchs der Kochgeräte sehr
heiß werden.
Wartung
•Das Symbol am Produkt oder
auf der Verpackung weist dar-
auf hin, dass das Gerät nicht
als normaler Hausmüll entsorgt
werden darf. Das ausrangierte
Gerät muss vielmehr bei einer
speziellen Sammelstelle für
elektrische und elektronische
Geräte abgegeben werden. Mit
der vorschriftsmäßigen Entsor-
gung des Gerätes trägt der
Benutzer dazu bei, schädliche
Auswirkungen auf Umwelt und
Gesundheitzuvermeiden.Weite-
re Informationen zum Recycling
dieses Produktes können bei
der zuständigen Behörde, der
örtlichen Abfallbeseitigung oder
bei dem Händler, der das Gerät
verkauft hat, eingeholt werden.
•Vor Reinigungs- oder Wartungs-
arbeiten am Gerät, muss dieses
ausgeschaltetund spannungslos
gemacht werden.
•DieFilterstets nach den angege-
benen Intervallen reinigen oder
auswechseln (Brandgefahr).
- Dieser Filter kann nicht aus-
gewaschen werden und muß
wenigstens alle 2 Monate aus-
getauscht werden (H).
H
- Der Aktivkohlelter ist weder
waschbar, noch regenerierbar
undmussbeinormalemBetrieb
zirka alle 4 Monate oder auch
öfterausgewechseltwerden,je
nach Intensität des Gebrauchs
(W).

9
W
- DieFettltersindalle2Monate
oder bei intensiver Nutzung
öfter zu reinigen und können
in der Spülmaschine gespült
werden (Z).
Z
•Die Haube mit einem feuchten
Lappen und einem neutralen
Reinigungsmittel abwischen.
Bedienelemente
LBeleucht Schaltet die Beleuchtung ein und aus.
MMotor Schaltet den Gebläsemotor ein und aus .
VGeschw. Steuert folgende Geschwindigkeitsstufen:
1. Geringste Gebläsestufe, diese Stufe
ist für einen ständigen und besonders
leisen Luftaustausch bei geringer
Kochdunstentwicklung geeignet;
2. Mittlere Gebläsestufe, eignet sichaufgrund
des guten Verhältnisses zwischen
Fördervolumen und Geräuschentwicklung
für die meisten Anwen-dungssituationen;
3. Höchste Gebläsestufe, eignet sich für
starke Kochdunstentwicklung, auch über
längere Zeit hin.
LBeleucht Schaltet die Beleuchtung ein und aus.
VGeschw. Steuert folgende Geschwindigkeitsstufen:
0. Motor Off.
1. Geringste Gebläsestufe, diese Stufe
ist für einen ständigen und besonders
leisen Luftaustausch bei geringer
Kochdunstentwicklung geeignet;
2. Mittlere Gebläsestufe, eignet sichaufgrund
des guten Verhältnisses zwischen
Fördervolumen und Geräuschentwicklung
für die meisten Anwen-dungssituationen;
3. Höchste Gebläsestufe, eignet sich für
starke Kochdunstentwicklung, auch über
längere Zeit hin.

10
Beleuchtung

Lampe Leistung (W) Fassung Spannung (V) Größe (mm) ILCOS-Code
28 E14 220-240 104 x 35 HSGSB/C/UB-28-220/240-E14
20 G4 12 33 x 9 HSG/C/UB-20-12-G4
35 GU10 230 51 x 50,7 HAGS-35-230-GU10-51/40
50 GU10 230 51 x 50,7 HAGS-35-230-GU10-51/20
20 GU4 12 40 x 35 HRGS-20-12-GU4-35/30
20 GU5.3 12 46 x 51 HRGS-20-12-GU5.3-50/10
16 G13 95 720 x 26 FD-16/40/1B-E-G13-26/720
18 G13 57 589,8 x 26 FD-18/40/1B-E-G13-26/600
9 G23 60 (Lampe)
220-240 (Starter) 167 x 28 FSD-9/27/1B-I-G23
11 G23 91 (Lampe)
220-240 (Starter) 235,8 x 28 FSD-11/40/1B-I-G23

11
Conseils et suggestions
•Les instructions pour l’utilisa-
tion se réfèrent aux différents
modèles de cet appareil. Par
conséquent, certaines des-
criptions de caractéristiques
particulières pourraient ne pas
appartenirspéciquementàcet
appareil.
•En aucun cas le fabricant ne
peut être tenu pour responsable
d’éventuels dommages dus à
une installation ou à une utili-
sation impropre.
•La distance de sécurité mini-
mum entre le plan de cuisson
et la hotte aspirante est de 650
mm(certains modèles peuvent
être installés à une hauteur
inférieure; voir le paragraphe
concernant les dimensions de
travail et l’installation).
•Assurez-vous que la tension
de votre secteur correspond à
celle indiquée sur la plaque des
données appliquée à l’intérieur
de la hotte.
•Pour les appareils de Classe I,
s’assurer que l’installation élec-
trique de votre intérieur dispose
d’unemiseàlaterreadéquate.
Relier l’aspirateur au conduit de
cheminée avec un tube d’un
diamètreminimumde120mm.
Leparcoursdesfuméesdoitêtre
le plus court possible.
•Ne pas relier la hotte aspirante
aux conduits de cheminée qui
acheminent les fumées de
combustion (par exemple de
chaudières,decheminées,etc.).
•Si vous utilisez l’aspirateur en
combinaison avec des appareils
non électriques (par ex. appa-
reilsàgaz),vousdevezgarantir
un degré d’aération sufsant
danslapièce,and’empêcher
le retour du ux des gaz de
sortie. La cuisine doit présenter
une ouverture communiquant
directement vers l’extérieur pour
garantir l’amenée d’air propre.
Si vous utilisez la hotte de cui-
sine en combinaison avec des
appareilsnonalimentésàl’élec-
tricité, la pression négative dans
la pièce ne doit pas dépasser
0,04 mbar an d’éviter que la
hotte ne réaspire les fumées
dans la pièce.
•Si le cordon d’alimentation est
endommagé, veuillez le faire
remplacer par le fabricant ou
parunserviceaprès-venteagréé
pourévitertout risque d’accident.
•Si les instructions d’installation
duplandecuissonàgazspéci-
entunedistancesupérieureà
celleindiquéeci-dessus, veuillez
impérativement en tenir compte.
Toutes les normes concernant
l’évacuation de l’air doivent être
respectées.
•Utiliser exclusivement des vis
et des petites pièces du type
adapté pour la hotte.
Attention: toute installation des
visetdesdispositifsdexation
non conforme aux présentes
instructions peut entraîner des
risques de décharges élec-
triques.
•Brancherlahotteàl’alimentation
de secteur avec un interrupteur
bipolaire ayant une ouverture
FR

12
des contacts d’au moins 3 mm.
Utilisation
•Cette hotte aspirante a été
conçue exclusivement pour un
usage domestique, dans le but
d’éliminer les odeurs de cuisine.
•Ne jamais utiliser la hotte pour
des objectifs différents de ceux
pour lesquels elle a été conçue.
•Ne jamais laisser un feu vif
allumé sous la hotte lorsque
celle-ci est en fonction.
•Régler l’intensité du feu de ma-
nièreàl’orienterexclusivement
vers le fond de la casserole, en
vous assurant qu’il ne déborde
pas sur les côtés.
•Contrôler constamment les fri-
teuses durant leur utilisation:
l’huile surchauffée risque de
s’incendier.
•Nepasamberdesmetssousla
hotte: sous risque de provoquer
un incendie.
•Cetappareiln’estpasdestinéà
être utilisé par des enfants d’un
âge inférieur à 8 ans, ni par
des personnes dont les capa-
cités physiques, sensorielles
ou mentales sont diminuées ou
qui ont une expérience et des
connaissances insufsantes, à
moins que ces enfants ou ces
personnes ne soient attentive-
ment surveillés et instruits sur
lamanièred’utilisercetappareil
en sécurité et sur les dangers
que cela comporte. Assurez-
vous que les enfants ne jouent
pas avec cet appareil. Le net-
toyage et l’entretien de la part
de l’utilisateur ne doivent pas
être effectués par des enfants,
à moins que ce ne soit sous
la surveillance d’une personne
responsable.
• ATTENTION: les parties acces-
sibles peuvent devenir très
chaudes durant l’utilisation des
appareils de cuisson.
Entretien
•Le symbole marqué sur le
produit ou sur son emballage
indique que ce produit ne peut
pas être éliminé comme déchet
ménager normal. Lorsque ce
produit doit être éliminé, veuil-
lez le remettre à un centre de
collecte prévu pour le recy-
clage du matériel électrique et
électronique. En vous assurant
que cet appareil est éliminé
correctement, vous participez
à prévenir des conséquences
potentiellement négatives pour
l’environnementet pour la santé,
qui risqueraient de se présenter
en cas d’élimination inappro-
priée. Pour toute information
supplémentaire sur le recyclage
de ce produit, contactez votre
municipalité, votre déchetterie
locale ou le magasin où vous
avez acheté ce produit.
•Avant d’effectuer toute opération
de nettoyage et d’entretien,
éteindreoudébrancher l’appareil
du secteur.
•Nettoyer et/ou remplacer les
ltres après le délai indiqué
(danger d’incendie).
- Celtrenepeutêtrelavé;ilest
indispensable de le changer
tous les deux mois (H).

13
H
- Leltreàcharbonactifnepeut
êtrenilavé nirégénéréetildoit
être remplacé environ tous les
4 mois de fonctionnement ou
plussouventencasd’utilisation
particulièrementintense(W).
W
- Nettoyer les ltres à graisse
tous les 2 mois de fonctionne-
ment ou plus souvent en cas
d’utilisation particulièrement
intense.Cesltrespeuventêtre
lavés au lave-vaisselle (Z).
Z
•Nettoyer la hotte avec un chiffon
humide et un détergent liquide
neutre.
Commandes
LLumières Allume et éteint l’éclairage.
MMoteur Allume et éteint le moteur aspiration
VVitesses Détermine les vitesses d’exploitation ainsi
subdivisées:
1. Vitesse minimale, pour un rechange d’air
permanent particulièrement silencieux en
cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des
conditions d’utilisation, étant donné le
rapport optimal entre débit d’air traité et
niveau sonore.
3. Vitesse maximum, pour faire face aux
émissions maximum de vapeur de
cuisson, même pendant des temps
prolongés .
LLumières Allume et éteint l’éclairage.
VVitesses Détermine les vitesses d’exploitation ainsi
subdivisées
0. Moteur Off.
1. Vitesse minimale, pour un rechange d’air
permanent particulièrement silencieux en
cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des
conditions d’utilisation, étant donné le
rapport optimal entre débit d’air traité et
niveau sonore.
3. Vitesse maximum, pour faire face aux
émissions maximum de vapeur de
cuisson, même pendant des temps
prolongés .

14
Éclairage

Ampoule Absorption (W) Culot Voltage (V) Dimensions (mm) Code ILCOS
28 E14 220-240 104 x 35 HSGSB/C/UB-28-220/240-E14
20 G4 12 33 x 9 HSG/C/UB-20-12-G4
35 GU10 230 51 x 50,7 HAGS-35-230-GU10-51/40
50 GU10 230 51 x 50,7 HAGS-35-230-GU10-51/20
20 GU4 12 40 x 35 HRGS-20-12-GU4-35/30
20 GU5.3 12 46 x 51 HRGS-20-12-GU5.3-50/10
16 G13 95 720 x 26 FD-16/40/1B-E-G13-26/720
18 G13 57 589,8 x 26 FD-18/40/1B-E-G13-26/600
9 G23 60 (ampoule)
220-240 (starter) 167 x 28 FSD-9/27/1B-I-G23
11 G23 91 (ampoule)
220-240 (starter) 235,8 x 28 FSD-11/40/1B-I-G23

436005841_03 - 160412
D002712_00
