Roche Bobois BUBBLE LIT User manual

1

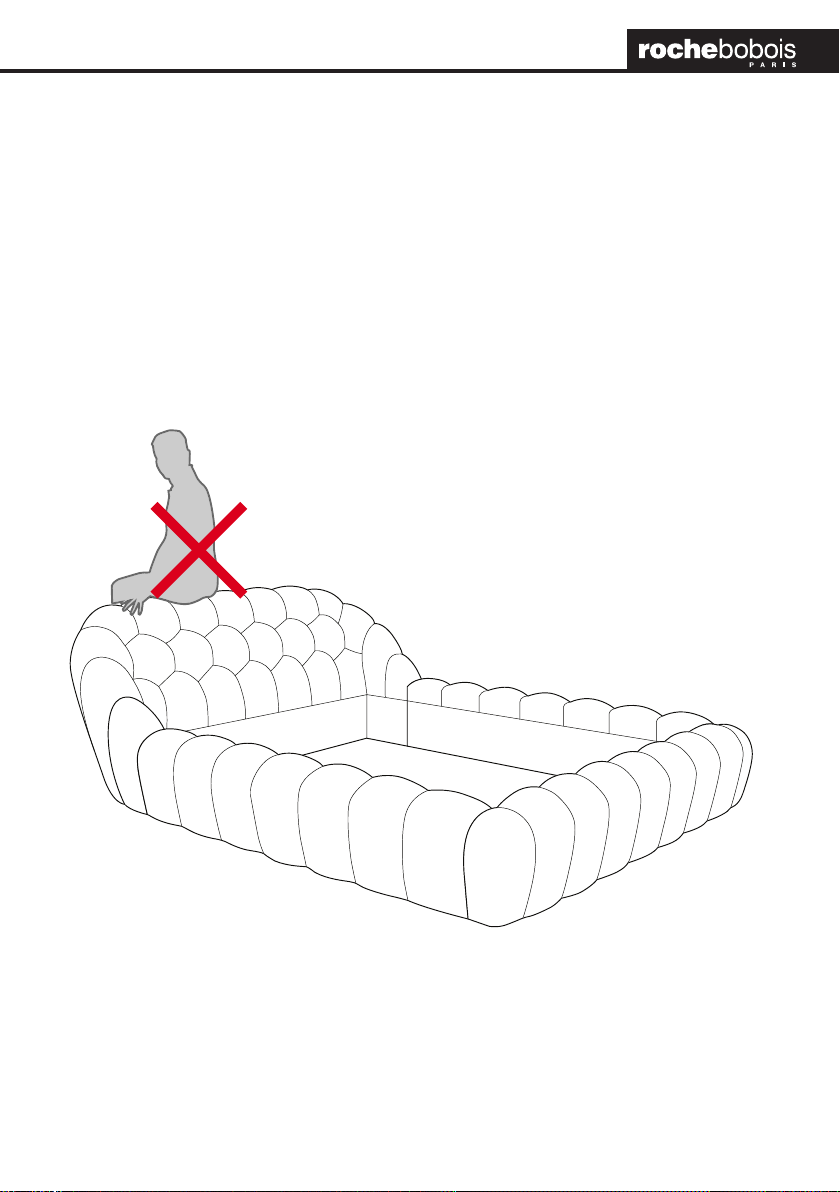

BUBBLE LIT
design Sacha Lakic
NOTICE DE MONTAGE / ASSEMBLY INSTRUCTIONS / INSTRUCCIONES
DE MONTAJE
NOMBRE DE PERSONNES NÉCESSAIRES
NUMBER OF PEOPLE NEEDED
NÚMERO DE PERSONAS NECESARIAS

2
BUBBLE LIT
design Sacha Lakic
x 22
x 6 x 2
x 1
x 1
x 6
x 2
x 2
x 2 x 4
x 16
TBEI M8 x 30
Barre de soutien
Support crossbar
Barra de soporte
TSPTC 4 x 30
Pied
Leg
Pata
OPTIONAL
Accouplement
Coupling
Acoplamiento
Equerre
Angle bracket
Escuadra de jación
Equerre
Angle bracket
Escuadra de jación
Equerre
Angle bracket
Escuadra de jación
Bouchon de recouvrement
Cover cap
Tapón de protección
Axe
Pin
Pivote
Double axe
Double pin
Pivote doble
QUINCAILLERIE - HARDWARE - HERRAJE
x 1
x 4
x 4
Clé 6
Key 6
Llave 6
Feutre
Felt
Fieltro
Feutre
Felt
Fieltro

3
BUBBLE LIT
design Sacha Lakic
ASSEMBLAGE DE LA BASE / HOW TO ATTACH THE BASE /
ENSAMBLAJE DE LA BASE 1/2
1-A
A
A
B
B
1
1
2
3
45

4
BUBBLE LIT
design Sacha Lakic
1-B
1
2
3
2
ASSEMBLAGE DE LA BASE / HOW TO ATTACH THE BASE /
ENSAMBLAJE DE LA BASE 2/2
Bouchons de recouvrement
Cover caps
Tapones de protección

5
BUBBLE LIT
design Sacha Lakic

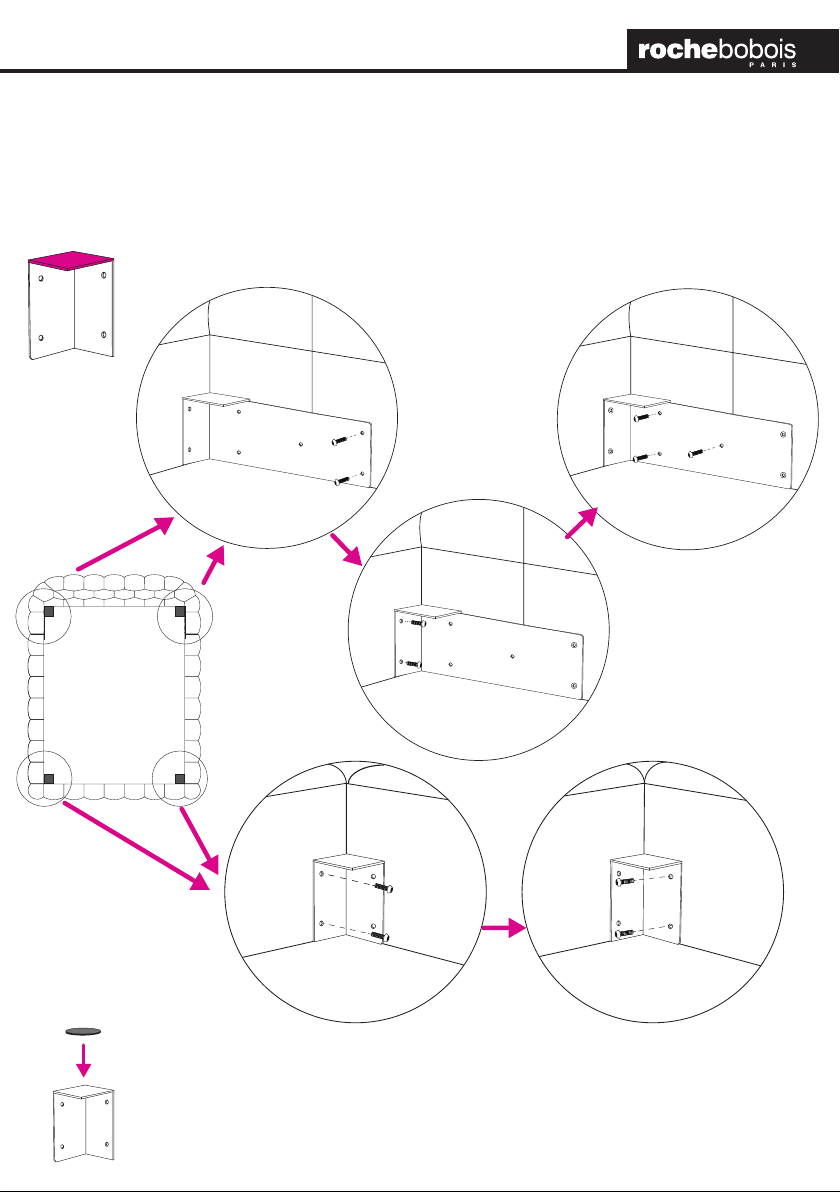

ASSEMBLAGE DES EQUERRES STANDARD
HOW TO ATTACH THE STANDARD ANGLE BRACKETS
ENSAMBLAJE DE LAS ESCUADRAS DE FIJACION ESTANDAR
Appliquer le feutre
Apply the felt
Aplicar el eltro
Barre latérale
Sidebar
Barra latéral
Barre latérale
Sidebars
Barra latérales
Barre des pieds
Leg bar
Barra patas
Barre des pieds
Leg bar
Barra patas
ASSEMBLAGE DE LA BASE / HOW TO ATTACH THE BASE /
ENSAMBLAJE DE LA BASE 2/2
