Rockford Fosgate Punch RFT3061A Guide

RFT3061A
RFT3081A
RFT3101A Installation
& Operation
Installation et fonctionnement
Instalación y operación
Einbau und Betrieb
Installazione e funzionamento
AMPLIFIED
SUBWOOFER

INTRODUCTION
2
Dear Customer,
Congratulations on your purchase of the world's finest brand of car audio speakers.
At Rockford Fosgate we are fanatics about musical reproduction at its best, and we are
pleased you chose our product. Through years of engineering expertise, hand crafts-
manship and critical testing procedures, we have created a wide range of products
that reproduce music with all the clarity and richness you deserve.
For maximum performance we recommend you have your new Rockford Fosgate
product installed by an Authorized Rockford Fosgate Dealer, as we provide specialized
training through Rockford Technical Training Institute (RTTI). Please read your warranty
and retain your receipt and original carton for possible future use.
Great product and competent installations are only a piece of the puzzle when it
comes to your system. Make sure that your installer is using 100% authentic
installation accessories from Connecting Punch in your installation. Connecting
Punch has everything from RCA cables and speaker wire to Power line and battery
connectors. Insist on it! After all, your new system deserves nothing but the best.
To add the finishing touch to your new Rockford Fosgate image order your Rockford
accessories, which include everything from T-shirts and jackets to hats and sunglasses.
To get a free brochure on Rockford Fosgate products and Rockford accessories,
in the U.S. call 480-967-3565 or FAX [phone].
For all other countries, call +001-480-967-3565 or FAX [phone].
PRACTICE SAFE SOUND™
Continuous exposure to sound pressure levels
over 100dB may cause permanent hearing loss. High powered
auto sound systems may produce sound pressure levels well
over 130dB. Use common sense and practice safe sound.
If, after reading your manual, you still have questions regarding this product, we
recommend that you see your Rockford Fosgate dealer. If you need further
assistance, you can call us direct at 1-800-669-9899. Be sure to have your serial
number, model number and date of purchase available when you call.
The serial number can be found on the outside of the box. Please record it in
the space provided below as your permanent record. This will serve as
verification of your factory warranty and may become useful in recovering your
source unit if it is ever stolen.
Serial Number: ______________________________
Model Number: _____________________________

TABLE OF CONTENTS
3
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Safety Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Contents of Carton . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8
Installation Considerations. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Mounting Locations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Wiring the System. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Remote Punch Bass. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Installing Mounting Brackets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Installing Mounting Strps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Adjusting Gain . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Adjusting Crossover (Adj. Xover) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-10
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Warranty Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
International Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
NOTE: Review each section for more detailed information.
Visit our web site for the latest information on all Rockford products.
GETTING STARTED
Welcome to Rockford Fosgate! This manual is designed to provide
information for the owner, salesperson and installer. For those of you who want quick
information on how to install this product, please turn to the Installation Section of this
manual. Other information can be located by using the Table of Contents. We, at Rockford
Fosgate, have worked very hard to make sure all the information in this manual is current.
But, as we are constantly finding new ways to improve our product, this information is
subject to change without notice.
www.rockfordfosgate.com

INSTALLATION
INSTALLATION CONSIDERATIONS
The following is a list of tools needed for installation:
Volt/Ohm Meter #2 Phillips screwdriver
Wire strippers Battery post wrench
Wire crimpers Hand held drill w/assorted bits
Wire cutters 1/8" diameter heatshrink tubing
This section focuses on some of the vehicle considerations for installing your new
Amplified Subwoofer. Pre-planning your system layout and best wiring routes will save
installation time. When deciding on the layout of your new system, be sure that each
component will be easily accessible for making adjustments.
SAFETY INSTRUCTIONS
4
This symbol with “WARNING” is intended to alert the user to
the presence of important instructions. Failure to heed the
instructions will result in severe injury or death.
This symbol with “CAUTION” is intended to alert the user to
the presence of important instructions. Failure to heed the
instructions can result in injury or unit damage.
CAUTION: To prevent injury and damage to the unit, please read and follow the
instructions in this manual. We want you to have enjoyment from this
system, not a headache.
CAUTION: If you feel unsure about installing this system yourself, have it installed
by a qualified Rockford Fosgate technician.
CAUTION: Before installation, disconnect the battery negative (-) terminal to
prevent damage to the unit, fire and/or possible injury.
!
!
!
CONTENTS OF CARTON
Amplified Subwoofer, either Model
RFT3061A, RFT3081A or RFT3101A
Installation & Operation Manual
Mounting Strap Kit
Remote Punch Bass Kit with Cord
1 Fuse Connector

CAUTION: If you feel unsure about installing this system yourself, have it installed
by a qualified Rockford Fosgate technician.
CAUTION: Before installation, disconnect the battery negative (-) terminal to
prevent damage to the unit, fire and/or possible injury.
Before beginning any installation, follow these simple rules:
1. Be sure to carefully read and understand the instructions before attempting to install the
Unit.
2. For safety, disconnect the negative lead from the battery prior to beginning the installation.
3. For easier assembly, we suggest you run all wires prior to mounting your Source Unit in
place.
4. Route all of the RCA cables close together and away from any high current wires.
5. Use high quality connectors for a reliable installation and to minimize signal or power loss.
6. Think before you drill! Be careful not to cut or drill into gas tanks, fuel lines, brake or
hydraulic lines, vacuum lines or electrical wiring when working on any vehicle.
7. Never run wires underneath the vehicle. Running the wires inside the vehicle provides the
best protection.
8. Avoid running wires over or through sharp edges. Use rubber or plastic grommets to
protect any wires routed through metal, especially the firewall.
9. ALWAYS protect the battery and electrical system from damage with proper fusing. Install
the appropriate fuse holder and fuse on the +12V power wire within 18”(45.7 cm) of the
battery terminal.
10. When grounding to the chassis of the vehicle, scrape all paint from the metal to ensure a
good, clean ground connection. Grounding connections should be as short as possible and
always be connected to metal that is welded to the main body, or chassis, of the vehicle.
MOUNTING LOCATIONS
The mounting position of your amplified subwoofer will have a great effect on the sound
performance produced.
Engine Compartment
Never mount this unit in the engine compartment. Mounting the unit in the engine
compartment will void your warranty.
Trunk Mounting
Mounting the unit in the trunk provides good overall performance.
Passenger Compartment Mounting
Mounting the unit in the passanger compartment provides optimin sound, but reduces
the area for passenger seating.
5
INSTALLATION
!
!

6
INSTALLATION
WIRING THE SYSTEM
CAUTION: If you do not feel comfortable with wiring your new unit, please see your
local Authorized Rockford Fosgate Dealer for installation.
CAUTION: Before installation, disconnect the battery negative (-) terminal to prevent
damage to the unit, fire and/or possible injury.
CAUTION: Avoid running power wires near the low level input cables, antenna, power
leads, sensitive equipment or harnesses. The power wires carry substantial
current and could induce noise into the audio system.
1. Plan the wire routing. Keep RCA cables close together but isolated from the amplifier's power
cables and any high power auto accessories, especially electric motors. This is done to prevent
coupling the noise from radiated electrical fields into the audio signal. When feeding the wires
through the firewall or any metal barrier, protect them with plastic or rubber grommets to
prevent short circuits. Leave the wires long at this point to adjust for a precise fit at a later time.
2. Prepare the RED wire (power cable) for attachment to the amplifier by stripping 1/2" of insulation
from the end of the wire. Insert the bared wire into the B+ terminal and tighten the set screw to
secure the cable in place.
NOTE: The B+ cable MUST be fused 18" or less from the vehicle's battery. Install the fuseholder
under the hood and prepare the cable ends as stated above. Connections should be water
tight.
3. Trim the RED wire (power cable) within 18" of the battery and strip1/2"of insulation from the end
of the wire. Cut the wire loop that is attached to the fuseholder in half and splice the fuse into
the power line using appropriate inline connectors. Use the section of cable that was trimmed
earlier and connect it to the other end of the fuseholder.
4. Strip 1/2" from the battery end of the power cable and crimp a large ring terminal to the cable.
Use the ring terminal to connect to the battery positive terminal. DO NOT install the fuse at this
time.
5. Prepare the BLACK wire (Ground cable) for attachment to the amplifier by stripping 1/2" of
insulation from the end of the wire. Insert the bared wire into the GND terminal and tighten the
set screw to secure the cable in place. Prepare the chassis ground by scraping any paint from the
metal surface and thoroughly clean the area of all dirt and grease. Strip the other end of the wire
and attach a ring connector. Fasten the cable to the chassis using a non-anodized screw and a
star washer.
Use one of the two following connection methods;
RCA Cable Connection
1. Prepare the REM turn-on wire for connection to the amplifier by stripping 1/2" of insulation from
the wire end. Insert the bared wire into the REM terminal and tighten the set screw to secure the
cable into place. Connect the other end of the REM wire to a switched 12 volt positive source.
The switched voltage is usually taken from the source unit's accessory lead. If the source unit
does not have this output available, the recommended solution is to wire a mechanical switch in
line with a 12 volt source to activate the amplifier.
!
!
!

7
2. Connect the RCA cable inputs into their perspective plugs on the amplified subwoofer.
High Level (H.L.) Input connection
1. Using the cord profided, splice directly into the source unit's speaker outputs. Do not break
connection with the source unit and speakers. Be sure to maintain proper speaker polarity.
DO NOT chassis ground any of the speaker leads as unstable operation may result.
NOTE: REM connection is not required for this method. When power is supplied to the
speaker wires from the source, the amplified subwoofer will automatically turn on.
INSTALLATION
REMOTE PUNCH BASS
Mounting and installation
1. Find a location, either under the dash
or near the center console, that gives
easy access to the remote.
2. Using the screws supplied, install the
mounting clip with the tabs towards
the back.
3. Route the cable for the remote and
connect to both the remote and
amplifed subwoofer.
4. Slip the remote onto the mounting
clip until it snaps into place.
5. Install the decal and knob onto the remote.
Mounting
Clip
Knob
Decal

OPERATION
8

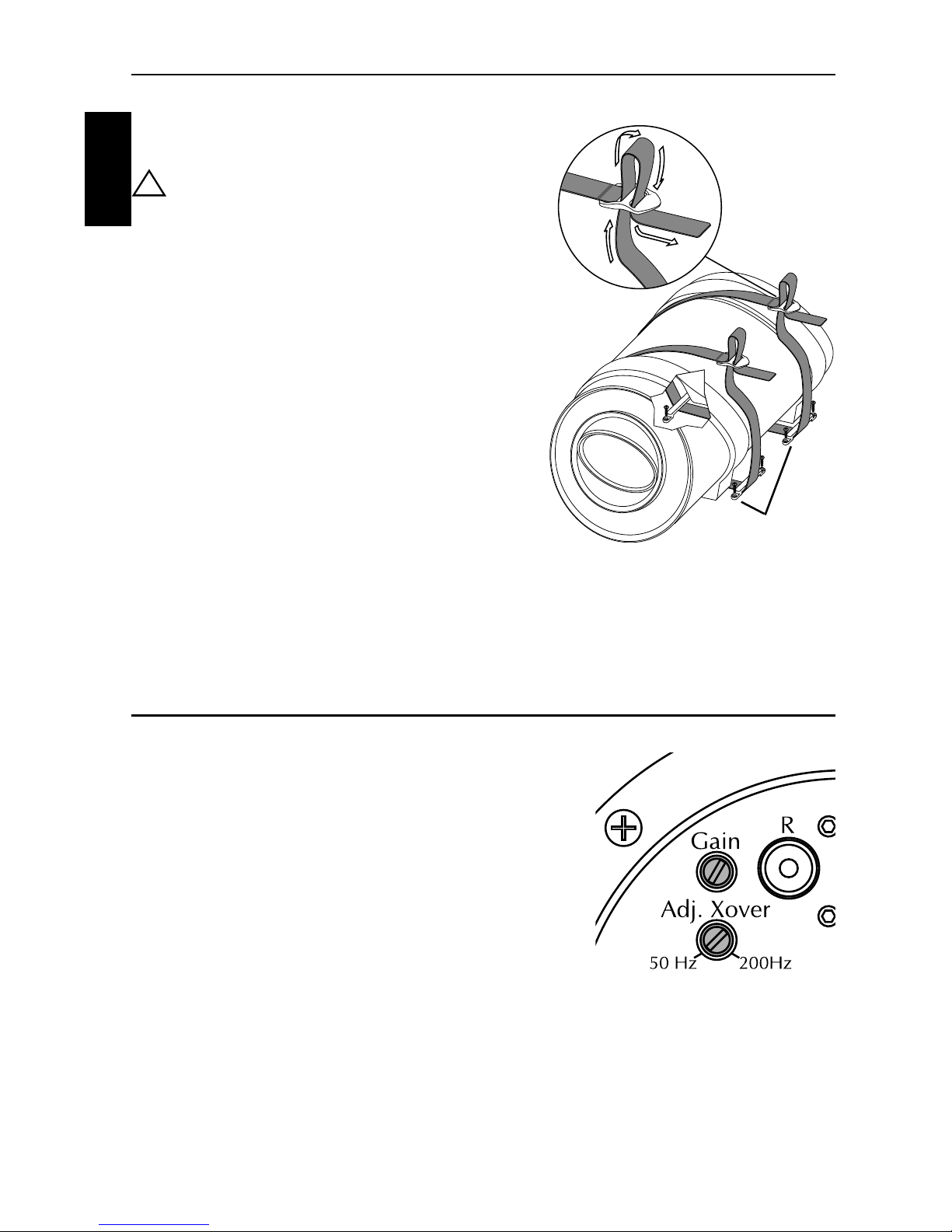

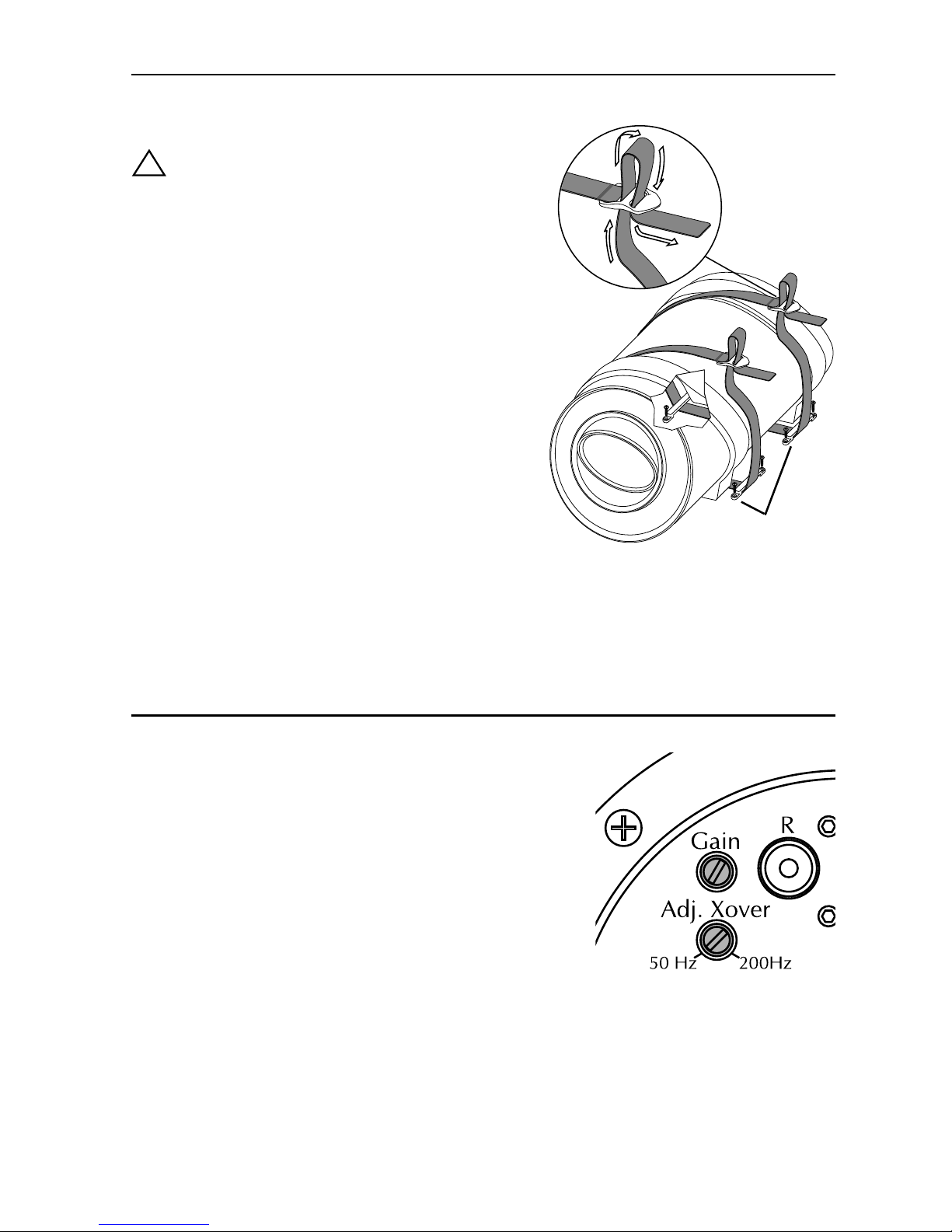

ADJUSTING GAIN
To adjust the gain setting, turn the amplifier gains all the
way down. Turn the source unit volume up until distortion
is audible and then turn it down a bit until the distortion is
inaudible. This will be about two thirds all the way up on
most source units. Next, turn the amplifier gain setting
until once again distortion is audible and then back it
down until the distortion is inaudible. Rockford Fosgate
source units do not distort, so the volume can be used at
maximum setting.
NOTE: For a more in depth setting procedure, contact
Rockford Technical Support.
ADJUSTING CROSSOVER (Adj. Xover)
Turn the crossover adjustment knob all the way down. With the system playing, turn the
crossover adjustment knob up slowly until the desired crossover point is achieved.
INSTALLATION
INSTALLING MOUNTING BRACKETS
CAUTION: Before drilling, check under
vehicle to avoid damage to
brake or fuel lines, etc.
Place the enclosure in the desired mounting
location and position the mounting brackets
approximately 4”from each end. Push the
mounting brackets as close as possible to the
enclosure without moving or lifting it. Carefully
remove the enclosure and secure the brackets
using the supplied screws.
NOTE: Do not mount the enclosure on cardboard
or plastic panels. Doing so may allow the
screws to pull out from the panel due to
road vibration or sudden vehicle stops.
INSTALLING MOUNTING STRAPS
Feed each strap through the pair of mounting
brackets and position the enclosure in place over
the straps. Tighten each strap securely.
NOTE: Be sure the mounting straps are looped through the buckle correctly. Check the
straps regularly to ensure your enclosure is securely mounted in place.
Secure Brackets
to Floor Board
!

TROUBLESHOOTING
9
NOTE: If you are having problems after installation follow the Troubleshooting procedures
below.
Procedure 1: Check Amplifier for proper connections.
Verify that POWER light is on. If POWER light is on skip to Step 2, if not continue.
1. Check in-line fuse on battery positive cable. Replace if necessary.
2. Verify that Ground connection is connected to clean metal of the vehicle’s chassis.
Repair/replace if necessary.
3. Verify there is 10.5 - 15.5 Volts of current present at the positive battery and remote
turn-on cable. Verify quality connections for both cables at amplifier, stereo, and
battery/fuseholder. Repair/replace if necessary.
Procedure 2: Check Amplifier for audio output.
1. Verify good RCA/high-level input connections at stereo and amplifier. Check entire
length of cables for kinks, splices, etc. Test RCA/high-level inputs for AC current
with stereo on. Repair/replace if necessary.
2. Disconnect RCA/high-level input from amplifier. Connect RCA/high-level input
from test stereo directly to amplifier input.
Procedure 3: Check Amplifier if you experience Turn-on Pop.
1. Disconnect input signal to amplifier and turn amplifier on and off.
2. If the noise is eliminated, connect the REM lead of amplifier to source unit with a
delay turn-on module.
OR
1. Use a different 12 Volt source for REM lead of amplifier (i.e. battery direct).
2. If the noise is eliminated, use a relay to isolate the amplifier from noisy turn-on
output.
Procedure 4: Check Amplifier if you experience excess Engine Noise.
1. Route all signal carrying wires (RCA, Speaker cables) away from power and ground
wires.
OR
2. Bypass any and all electrical components between the stereo and the amplifier(s).
Connect stereo directly to input of amplifier. If noise goes away the unit being
bypassed is the cause of the noise.
OR
3. Remove existing ground wires for all electrical components. Reground wires to
different locations. Verify that grounding location is clean, shiny metal free of paint,
rust etc.
OR

10
SPECIFICATIONS
TROUBLESHOOTING
4. Add secondary ground cable from negative battery terminal to the chassis metal or
engine block of vehicle.
OR
5. Have alternator and battery load tested by your mechanic. Verify good working
order of vehicle electrical system including distributor, spark plugs, spark plug
wires, voltage regulator etc.
System Model Number RFT3061A RFT3081A RFT3101A
Frequency Response 50Hz-200Hz 45Hz-150Hz 40Hz-125Hz
Power Output 100W 100W 100W
Overall Dimensions (in.)—
Height 7 11/16“9 1/8“10 13/16“
Width 10 5/8“12 11/16“15“
Length 15 9/16“17 7/16“24 1/16“
Weight (lbs.) 8.0 13.0 21.0

11
LIMITED WARRANTY INFORMATION
Ship to: Electronics
Rockford Corporation
Warranty Repair Department
2055 E. 5th Street
Tempe, AZ 85281
RA#: _________________________
Ship to: Speakers
Rockford Acoustic Design
Speaker Returns
2356 Turner Ave. NW
Grand Rapids, MI 49544
RA#: ____________________
Rockford Corporation offers a limited warranty on Rockford Fosgate products on the
following terms:
Length of Warranty
3 years on electronics 90 days on electronic B-stock (receipt required)
1 year on source units 90 days on speaker B-stock (receipt required)
1 year on speakers
What is Covered
This warranty applies only to Rockford Fosgate products sold to consumers by Authorized
Rockford Fosgate Dealers in the United States of America or its possessions. Product
purchased by consumers from an Authorized Rockford Fosgate Dealer in another country
are covered only by that country’s Distributor and not by Rockford Corporation.
Who is Covered
This warranty covers only the original purchaser of Rockford product purchased from an
Authorized Rockford Fosgate Dealer in the United States. In order to receive service, the
purchaser must provide Rockford with a copy of the receipt stating the customer name,
dealer name, product purchased and date of purchase.
Products found to be defective during the warranty period will be repaired or replaced
(with a product deemed to be equivalent) at Rockford's discretion.
What is Not Covered
1. Damage caused by accident, abuse, improper operations, water, theft
2. Any cost or expense related to the removal or reinstallation of product
3. Service performed by anyone other than Rockford or an Authorized Rockford Fosgate
Service Center
4. Any product which has had the serial number defaced, altered, or removed
5. Subsequent damage to other components
6. Any product purchased outside the U.S.
7. Any product not purchased from an Authorized Rockford Fosgate Dealer
Limit on Implied Warranties
Any implied warranties including warranties of fitness for use and merchantability are
limited in duration to the period of the express warranty set forth above. Some states do not
allow limitations on the length of an implied warranty, so this limitation may not apply. No
person is authorized to assume for Rockford Fosgate any other liability in connection with
the sale of the product.
How to Obtain Service
Please call 1-800-669-9899 for Rockford Customer Service. You must obtain an RA#
(Return Authorization number) to return any product to Rockford Fosgate. You are
responsible for shipment of product to Rockford.

2
Français
INTRODUCTION
Cher client,
Toutes nos félicitations pour avoir acheté la meilleure marque de haut-parleurs pour
automobile. Chez Rockford Fosgate nous sommes des mordus de la reproduction
musicale à son meilleur. C’est pourquoi nous sommes heureux que vous ayez choisi notre
produit. Des années d’expertise en ingénierie, de savoir-faire et d’essais poussés nous ont
permis de créer une vaste gamme de produits capables de reproduire toute la clarté et la
richesse musicales que vous méritez.
Pour obtenir les meilleurs résultats, nous vous recommandons de faire installer votre
nouvel appareil par un concessionnaire Rockford Fosgate agréé formé spécialement par
notre Institut de formation technique Rockford (RTTI). Prenez soin de lire la garantie et
conservez votre reçu ainsi que l’emballage d'origine pour usage ultérieur.
Pour monter un excellent système, il ne suffit pas de posséder un super produit et
d’assurer une installation qualifiéecompétente. Vous devez veiller à ce que votre
installateur utilise des accessoires d’origine fournis par Connecting Punch. Connecting
Punch a tout ce qu’il vous faut, des câbles RCA aux câbles de haut-parleurs, en passant
par les câbles d’alimentation et les connecteurs de batterie. Insistez pour les avoir! Après
tout, votre nouveau système ne mérite rien de moins.
Pour compléter votre nouvelle image Rockford Fosgate, commandez des accessoires
Rockford tels que T-shirts, vestes, chapeaux et lunettes de soleil.
Pour obtenir une brochure gratuite sur les produits Rockford Fosgate et les accessoires
Rockford, appelez aux États-Unis le 480-967-3565 ou faxez au 480-967-8132.
Pour tous les autres pays, appelez le +001-480-967-3565 ou faxez au +001-480-967-
8132.
PRATIQUEZ UNE ÉCOUTE SANS RISQUESMD
Une exposition continue àdes niveaux de pression
acoustique supérieurs à100 dB peut causer une perte d'acuité
auditive permanente. Les systèmes audio de forte puissance
pour auto peuvent produire des niveaux de pression
acoustique bien au-delàde 130 dB. Faites preuve de bon sens
et pratiquez une écoute sans risques
Si vous avez encore des questions àpropos de ce produit, même après avoir lu
ce manuel, contactez votre concessionnaire Rockford Fosgate agréé. Si vous
avez besoin d'aide, appelez-nous au 1-800-669-9899. Veuillez avoir les
numéros de modèle et de série, ainsi que la date d'achat de l'appareil àportée
de main lorsque vous appelez.
Le numéro de série est indiquésur l’extérieur de l’emballage. Veuillez l’inscrire
ci-dessous dans l'espace réservéàcet effet. Il permettra de vérifier votre garantie
et de retrouver votre appareil en cas de vol.
Numéro de série :____________________________
Numéro de modèle : _________________________

3
TABLE DES MATIÈRES
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Consignes de sécurité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Contenu de l'emballage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8
Considérations concernant l’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Emplacements de montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Câblage du système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Basses Punch àtélécommande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Installation des crochets de montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Installation des lanières de montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Fonctionnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Réglage du gain . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Réglage du filtre passif (Régl. filtre) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-10
Caractéristiques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Informations relatives àla garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
NOTE : consultez chaque section pour de plus amples informations.
Visitez notre site Web pour obtenir les dernières informations sur tous les produits Rockford.
AVANT DE COMMENCER
Bienvenue àRockford Fosgate ! Ce manuel vise àinformer le propriétaire, le vendeur et
l’installateur de l’appareil. Si vous désirez apprendre rapidement comment installer ce
produit, consultez la section Installation du manuel. Reportez-vous àla Table des matières
pour d’autres informations. Nous nous efforçons de faire en sorte que toutes les informations
contenues dans ce manuel soient àjour. Mais comme nous améliorons constamment nos
produits, nous nous réservons le droit de modifier ces informations sans aucun préavis.
www.rockfordfosgate.com

4
Français
INSTALLATION
CONSIDÉRATIONS CONCERNANT L’INSTALLATION
Voici la liste d’outils requis pour l’installation :
Voltmètre-ohmmètre Tournevis àembout cruciforme no 2
Pince àdénuder Cléde borne de batterie
Pince àsertir Perceuse àmain avec mèches assorties
Coupe-fils Tube thermorétrécissable de 1/8" de diamètre
Cette section traite de points concernant le véhicule dont il faut tenir compte pour
l’installation de votre nouveau subwoofer amplifié. Vous sauverez du temps en planifiant
àl’avance la disposition du système et du câblage. Assurez-vous, entre autres, que
chaque composant du système est facilement accessible pour les réglages.
CONSIGNES DE SÉCURITÉ
Le symbole accompagnant le mot «AVERTISSEMENT »
signale àl'utilisateur la présence d’instructions importantes.
Le non-respect de ces instructions causera des blessures
graves ou la mort.
Le symbole accompagnant l’expression «MISE EN GARDE »
signale àl'utilisateur la présence d’instructions importantes.
Le non-respect de ces instructions peut causer des blessures
ou endommager l’appareil.
MISE EN GARDE : pour éviter des blessures et ne pas endommager l'appareil,
veuillez lire et suivre les instructions du manuel. Notre but est que ce
système vous donne du plaisir et non des maux de tête.
MISE EN GARDE : si vous vous sentez incapable d’installer l’appareil vous-même,
confiez la tâche àun technicien Rockford Fosgate qualifié.
MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative
(-) de la batterie pour éviter tout risque de blessures, d’incendie ou de
dommages àl'appareil.
!
!
!
CONTENU DE L'EMBALLAGE
Subwoofer amplifié, modèle RFT3061A,
RFT3081A ou RFT3101A
Manuel d’installation et d’utilisation
Kit de lanières de montage
Kit de basses Punch àtélécommande avec
cordon
1 connecteur de fusible

5
MISE EN GARDE : si vous vous sentez incapable d’installer l’appareil vous-même,
confiez la tâche àun technicien Rockford Fosgate qualifié.
MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative
(-) de la batterie pour éviter tout risque de blessures, d’incendie ou de
dommages àl'appareil.
Avant de commencer l’installation, suivez ces règles toutes simples :
1. Prenez soin de bien lire et comprendre les instructions avant d’installer l’appareil.
2. Par mesure de sécurité, veuillez débrancher le fil négatif de la batterie avant de commencer
l’installation.
3. Pour faciliter le montage, nous vous suggérons de dérouler tous les fils avant d’installer
l’appareil.
4. Acheminez tous les câbles RCA de façon groupée, àl’écart des fils àcourant élevé.
5. Utilisez des connecteurs de haute qualitépour assurer une installation fiable et minimiser la
perte de signal ou de puissance.
6. Réfléchissez avant de percer quoique ce soit ! Faites attention de ne pas couper ou percer le
réservoir d’essence, les conduites de carburant, de frein, hydrauliques ou de dépression, ou le
câblage électrique lorsque vous travaillez sur un véhicule.
7. Ne faites jamais passer les fils sous le véhicule. Il vaut mieux les installer àl’intérieur du véhicule
pour assurer une meilleure protection.
8. Évitez de faire passer les fils par dessus ou àtravers des bords tranchants. Tout fil acheminéà
travers du métal, un pare-feu en particulier, doit être protégéavec des bagues en caoutchouc ou
plastique.
9. Protégez TOUJOURS la batterie et le circuit électrique des dommages potentiels àl’aide de
fusibles. Installez un porte-fusible et un fusible appropriés sur le câble d’alimentation de +12 V à
moins de 45,7 cm (18”) de la borne de batterie.
10. Préparez la masse du châssis en grattant toute trace de peinture de la surface métallique afin
d’assurer une bonne mise àla masse. Les connexions de masse doivent être aussi courtes que
possible et toujours connectées àdu métal soudéàla carrosserie ou au châssis du véhicule.
EMPLACEMENTS DE MONTAGE
L’emplacement de montage du subwoofer amplifiéaura une influence considérable sur
la qualitésonore.
Compartiment moteur
Ne jamais monter cet appareil dans le compartiment moteur. Cela entraînerait
l’annulation de la garantie.
Montage dans le coffre
Le montage dans le coffre assure un bon rendement général
Montage dans l’habitacle
Le montage dans l’habitacle assure une qualitésonore optimale, mais réduit l’espace
pour les passagers.
INSTALLATION
!
!

6
Français
INSTALLATION
CBLAGE DU SYSTÈME
MISE EN GARDE : si vous ne vous sentez pas àl’aise pour effectuer vous-même le
câblage de votre nouvel appareil, veuillez confier l’installation àvotre
concessionnaire Rockford Fosgate agréé.
MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative
(-) de la batterie pour éviter tout risque de blessures, d’incendie ou de
dommages àl'appareil.
MISE EN GARDE : Évitez de faire passer les fils d’alimentation près des câbles d’entrée de
signaux faibles, de l’antenne, des câbles d'alimentation, des équipements ou
faisceaux sensibles. Les fils d’alimentation transportent un courant élevéet
peuvent produire du bruit dans le système audio.
1. Planifiez l’acheminement des fils. Gardez les câbles RCA ensemble mais en les isolant des câbles
d’alimentation de l’ampli et des autres accessoires automobiles de forte puissance, particulièrement les
moteurs électriques, pour éviter que le signal audio ne subisse d'interférence de bruit provenant de
champs de rayonnement électriques. Si vous faites passer les fils par un pare-feu ou autre barrière
métallique, protégez-les àl’aide de bagues en caoutchouc ou en plastique pour éviter les courts-
circuits. Conservez toute la longueur des fils pour l’instant. Vous l’ajusterez plus tard.
2. Préparez le fil ROUGE (câble d’alimentation) qui devra être reliéàl’ampli en dénudant 1/2 po de son
extrémité. Insérez la partie dénudée dans la borne B+, puis fixez le fil en vissant la vis sans tête.
REMARQUE : Le câble B+ DOIT comporter un fusible à18 pouces ou moins de la batterie du véhicule.
Installez le porte-fusible sous le capot et préparez les extrémités de câble tel qu’indiquéci-
dessus. Les connexions doivent être étanches.
3. Coupez le fil ROUGE (câble d’alimentation) àmoins de 18 pouces de la batterie et dénudez 1/2 po
de son extrémité. Coupez en deux la boucle reliée au porte-fusible et épissez le fusible sur le fil
d’alimentation àl’aide de connecteurs en ligne appropriés. Utilisez la section de fil coupée plus tôt et
connectez-la àl’autre extrémitédu porte-fusible.
4. Dénudez 1/2 po de l’extrémitéde batterie du câble d’alimentation et sertissez une grosse cosse à
anneau sur le câble. Connectez la cosse àla borne positive de la batterie. N’installez pas le fusible
pour l'instant.
5. Préparez le fil NOIR (câble de mise àla masse) qui devra être reliéàl’ampli en dénudant 1/2 po de
son extrémité. Insérez la partie dénudée dans la borne GND, puis fixez le fil en vissant la vis sans tête.
Préparez la masse du châssis en grattant toute trace de peinture de la surface métallique et en
nettoyant soigneusement pour éliminer tout dépôt de saletéet de graisse. Dénudez l’autre extrémité
du fil et fixez un connecteur en anneau. Fixez le câble au châssis àl’aide d’une vis non anodisée et
une rondelle en étoile.
Utilisez l’une des méthodes de connexion suivantes :
Connexion du câble RCA
1. Préparez le fil d’activation REM qui devra être reliéàl’ampli en dénudant 1/2 po de son extrémité.
Insérez la partie dénudée dans la borne REM, puis fixez le fil en vissant la vis sans tête. Connectez
l’autre extrémitédu fil REM àune source positive commutée de 12 volts. La tension commutée
provient généralement de l’antenne ou du câble d’accessoires de la source audio. Si la source audio
ne comporte pas de telles sorties, nous recommandons de raccorder un interrupteur mécanique en
ligne avec une source de 12 volts pour activer l’ampli.
!
!
!

7
2. Connectez les entrées de câble RCA dans leurs prises respectives sur le subwoofer amplifié.
Connexion pour entrée de signaux élevés
1. Épissez le cordon fourni directement dans les sorties de haut-parleur de la source audio.
N’interrompez pas la connexion entre la source audio et les haut-parleurs. Veillez àrespecter la
polaritédes haut-parleurs. NE mettez PAS les fils de haut-parleur àla masse sur le châssis car
cela pourrait causer un fonctionnement instable.
REMARQUE : Cette méthode n’exige pas de connexion REM. Lorsque la source audio alimente les fils de
haut-parleur, le subwoofer amplifiés’allume automatiquement.
INSTALLATION
BASSES PUNCH À
TÉLÉCOMMANDE
Montage et installation
1. Trouvez un bon emplacement, sous le
tableau de bord ou près de la console
centrale, offrant un accès facile à
l’appareil de télécommande.
2. Servez-vous des vis fournies pour
installer l’attache de fixation, les
languettes étant dirigées vers l’arrière.
3. Acheminez le câble de la télécommande
et branchez-le àla télécommande et au
subwoofer amplifié.
4. Glissez la télécommande sur l’attache
de fixation jusqu’à ce qu’elle se mette en place d’un déclic.
5. Placez l’autocollant et le bouton sur la télécommande.
Attache
de
fixation
Bouton
Autocollant

8
Français
FONCTIONNEMENT
RÉGLAGE DU GAIN
Pour régler le gain, tournez le bouton de gain de l’ampli
vers son niveau le plus bas. Augmentez le volume de la
source audio jusqu’à produire une distorsion audible, puis
baissez-le jusqu’à ce que la distorsion devienne inaudible.
Cela correspondant généralement aux deux tiers du
volume sur la plupart des sources audio. Augmentez
ensuite le gain de l’ampli jusqu’à produire de nouveau
une distorsion audible, puis baissez-le jusqu’à ce que la
distorsion devienne inaudible. Les sources audio Rockford
Fosgate ne produisent pas de distorsion, vous pouvez
donc mettre le volume au maximum.
REMARQUE : Pour un réglage plus approfondi, communiquez avec le support technique de Rockford.
RÉGLAGE DU FILTRE PASSIF (Régl. filtre)
Baissez complètement le niveau du filtre. Le système audio étant en fonctionnement,
augmentez le niveau du filtre graduellement jusqu’à atteindre le point de fréquence voulu.
INSTALLATION
INSTALLATION DES CROCHETS DE
MONTAGE
ATTENTION: Avant de percer, assurez-vous de ne
pas endommager les organes vitaux
du véhicule (conduit de freinage,
d’essence, etc.)
Placez le caissons dans l’emplacement désiréet
mettez-les crochets àenviron 10cm avant chaque
extrémitéde celui-ci. Retirez doucement le caisson et
fixer les crochets avec les vis fournies aussi prés que
possible du caisson sans le bouger ou le soulever.
REMARQUE : prenez soin de ne pas monter le boîtier
sur les panneaux de carton ou de
plastique car les vis pourraient en sortir
sous l’effet des vibrations de la route ou
des arrêts subits du véhicule.
INSTALLATION DES LANIÈRES DE
MONTAGE
Passez chaque lanière dans le paire de crochets de
montage et positionner le caisson a sa place. Serrez
bien chaque lanière.
REMARQUE : Veuillez àce que chaque lanière de montage soit correctement passée dans la boucle. Contrôlez
régulièrement les boucles afin que le caisson reste solidement mis en place.
Fixez les supports sur
le panneau de
plancher
!

9
DÉPANNAGE
REMARQUE : Si vous éprouvez des difficultés après l’installation, appliquez les procédures de dépannage
ci-dessous.
Procédure 1 : Vérifiez que les connexions de l’ampli sont bien mises.
Vérifiez que le voyant POWER est allumé. Si c’est le cas, passez àl’étape 2, sinon poursuivez.
1. Vérifiez le fusible en ligne du câble positif de batterie. Remplacez-le si nécessaire.
2. Vérifiez que la connexion de mise àla masse est connectée àune surface métallique
propre du châssis du véhicule. Procédez àune réparation ou un remplacement si
nécessaire.
3. Vérifiez la présence d’un courant de 10,5 à15,5 Volts au niveau de la borne positive de
la batterie et du câble d'allumage àdistance. Vérifiez la qualitédes connexions des
deux câbles au niveau de l’ampli, de la stéréo, de la batterie et du porte-fusible.
Procédez àune réparation ou un remplacement si nécessaire.
Procédure 2 : Vérifiez la sortie audio de l’ampli.
1. Vérifiez que les connexions RCA/d’entrée de signaux élevés sont bonnes au niveau de la
stéréo et de l’ampli. Vérifiez s’il y a des problèmes de torsion ou d’épissure tout le long
des câbles, etc. Testez la présence de courant c.a. au niveau des connexions
RCA/d’entrée de signaux élevés lorsque la stéréo est allumée. Procédez àune réparation
ou un remplacement si nécessaire.
2. Débranchez les connexions RCA/d’entrée de signaux élevés de l’ampli. Branchez les
connexions RCA/d’entrée de signaux élevés de la stéréo testée directement àl’entrée de
l’ampli.
Procédure 3 : Vérifiez l’ampli si un crépitement se produit lorsque vous l’allumez.
1. Débranchez le signal d’entrée reçu par l’ampli, puis allumez et éteignez l’ampli.
2. Si le bruit disparaît, connectez le fil REM de l’ampli àla source audio avec un module
d’allumage temporisé.
OU
1. Utilisez une source de 12 Volts différente pour le fil REM de l’ampli (p. ex., directement
de la batterie).
2. Si le bruit disparaît, utilisez un relais pour isoler l’ampli du signal de bruit du démarrage.
Procédure 4 : Vérifiez l’ampli si un bruit de moteur excessif se produit.
1. Acheminez tous les fils de signal (RCA, câbles de haut-parleur) àl’écart des fils
d’alimentation ou de masse.
OU
2. Contournez tous les composants électriques situés entre la stéréo et l’ampli. Connectez
la stéréo directement àl’entrée de l’ampli. Si le bruit disparaît, l’unitécontournée est la
cause du bruit.
OU
3. Retirez les fils de masse de tous les composants électriques. Branchez de nouveau les
fils àla masse, mais àdes emplacements différents. Vérifiez que ceux-ci sont propres,
que le métal est brillant sans trace de peinture, ni rouille, etc.
OU

10
Français
CARACTÉRISTIQUES
DÉPANNAGE
4. Ajoutez un deuxième fil de masse allant de la borne négative de la batterie au métal du
châssis ou au bloc-moteur du véhicule.
OU
5. Faites effectuer par votre mécanicien un essai de charge au niveau de l’alternateur et de
la batterie. Vérifiez que le circuit électrique du véhicule fonctionne correctement,
notamment le distributeur, les bougies et leurs câbles, le régulateur de tension, etc.
Node modèle du système : RFT3061A RFT3081A RFT3101A
Réponse en fréquence 50 Hz à200 Hz 45 Hz à150 Hz 40 Hz à125 Hz
Puissance de sortie 100 W 100 W 100 W
Dimensions hors tout (pouces) —
Hauteur 7 11/16“9 1/8“10 13/16“
Largeur 10 5/8“12 11/16“15“
Longueur 15 9/16“17 7/16“24 1/16“
Poids (lb) 8,0 13,0 21,0
