Rockford Fosgate RFP4406 Owner's manual

RFP4406
RFP4806
RFP4408
RFP4808
RFP4410
RFP4810
RFP4412
RFP4812
RFP4415
RFP4815
Installation &
Operation
Installation et fonctionnement
Instalación y funcionamiento
Einbau und Betrieb
Installazione e funzionamento
Single Voice Coil
Subwoofers

INTRODUCTION
2
TABLE OF CONTENTS
Dear Customer,
Congratulations on your purchase of the world's finest brand of car audio speakers. At Rockford
Fosgate we are fanatics about musical reproduction at its best, and we are pleased you chose our
product. Through years of engineering expertise, hand craftsmanship and critical testing procedures,
we have created a wide range of products that reproduce music with all the clarity and richness you
deserve.
For maximum performance we recommend you have your new Rockford Fosgate product installed
by an Authorized Rockford Fosgate Dealer, as we provide specialized training through Rockford
Technical Training Institute (RTTI). Please read your warranty and retain your receipt and original
carton for possible future use.
Great product and competent installations are only a piece of the puzzle when it comes to your
system. Make sure that your installer is using 100% authentic installation accessories from
Connecting Punch in your installation. Connecting Punch has everything from RCA cables and
speaker wire to Power line and battery connectors. Insist on it! After all, your new system deserves
nothing but the best.
To add the finishing touch to your new Rockford Fosgate image order your Rockford accessories,
which include everything from T-shirts and jackets to hats and sunglasses.
To get a free brochure on Rockford Fosgate products and Rockford accessories,
in the U.S. call 480-967-3565 or FAX [phone].
For all other countries, call +001-480-967-3565 or FAX [phone].
PRACTICE SAFE SOUND™
Continuous exposure to sound pressure levels over 100dB may cause permanent
hearing loss. High powered auto sound systems may produce sound pressure
levels well over 130dB. Use common sense and practice safe sound.
Introduction . . . . . . . . . . . . . . . . . . . . . . . . 2
Safety Instructions . . . . . . . . . . . . . . . . . . . 3
Design Features . . . . . . . . . . . . . . . . . . . . . 3
Recomended Enclosures. . . . . . . . . . . . . . 4-5
Sealed Enclosures . . . . . . . . . . . . . . . . . 4
Ventd Enclosures . . . . . . . . . . . . . . . . . . 5
Wiring Configurations. . . . . . . . . . . . . . . . . 6
NOTE: Review each section for more detailed information.
If, after reading your manual, you still have questions regarding this product, we recommend that
you see your Rockford Fosgate dealer. If you need further assistance, you can call us direct at 1-800-
669-9899. Be sure to have your serial number, model number and date of purchase available when
you call.
The serial number can be found on the outside of the box. Please record it in the space provided
below as your permanent record. This will serve as verification of your factory warranty and may
become useful in recovering your product if it is ever stolen.
Serial Number: _________________________________________
Model Number: ________________________________________
Building an Enclosure . . . . . . . . . . . . . . . . . 6
Calculating Volumes . . . . . . . . . . . . . . . 6
Subwoofer Crossovers. . . . . . . . . . . . . . . . . 6
Specifications . . . . . . . . . . . . . . . . . . . . . 7-8
Limited Warranty Information. . . . . . . . . . . 9
International Instructions . . . . . . . . . . . . . 10

3
www.rockfordfosgate.com
SAFETY INSTRUCTIONS
CONTENTS OF CARTON
Visit our web site for the latest information on all Rockford products.
GETTING STARTED
Welcome to Rockford Fosgate! This manual is designed to provide
information for the owner, salesperson and installer. For those of you who want quick information
on how to install this product, please turn to the Installation Section of this manual. Other
information can be located by using the Table of Contents. We, at Rockford Fosgate, have worked
very hard to make sure all the information in this manual is current. But, as we are constantly
finding new ways to improve our product, this information is subject to change without notice.
This symbol with “WARNING”is intended to alert the user to the
presence of important instructions. Failure to heed the
instructions will result in severe injury or death.
This symbol with “CAUTION”is intended to alert the user to the
presence of important instructions. Failure to heed the
instructions can result in injury or unit damage.
CAUTION: To prevent injury and damage to the unit, please read and follow the
instructions in this manual. We want you to have enjoyment from this
system, not a headache.
CAUTION If you feel unsure about installing this system yourself, have it installed
by a qualified Rockford Fosgate technician.
CAUTION Before installation, disconnect the battery negative (-) terminal to
prevent damage to the unit, fire and/or possible injury.
!
!
!
Punch HE Woofer Installation & Operation Manual
The RF Punch HE Woofers are a full line of low frequency drivers sized from 6.5" to 15" and are
available in 4 or 8 ohm impedance. The RF Punch HE woofers were designed for use primarily in
small, sealed or ported enclosures. By utilizing the latest materials and construction techniques, we
are able to offer a speaker with high output at low frequencies while requiring a minimum of
operating space.
DESIGN FEATURES

4
RECOMMENDED ENCLOSURES
This manual outlines two specific types of enclosures that provide distinctly different performance.
This section is to help you decide which type is best for your application.
SEALED ENCLOSURES
Sealed enclosures are the simplest to build. The most important part of building a sealed enclosure
is to make sure that the enclosure is airtight. Using glue and some type of sealant on all seams will
ensure solid construction and prevent air leaks. The box volume will directly impact the
performance of the speaker. Larger enclosures will provide flatter response and deeper bass where
smaller boxes will provide a bump in the response curve and generally higher output for greater
SPL.
Advantages of sealed enclosures:
•Small enclosures
•Linear (Flat) response
•No port noise
•High power handling at all
frequencies
•Excellent for sound quality
Punch HE 8"
Recommended Sealed 0.30ft3(8.50L)
Punch HE 10"
Recommended Sealed 0.75ft3(21.24L)
Punch HE 6.5"
Recommended Sealed 0.25ft3(7.08L)
Punch HE2 12"
Recommended Sealed 1.25ft3(35.40L)
Punch HE 15"
Recommended Sealed 2.5ft3(70.79L)

5
RECOMMENDED ENCLOSURES
VENTED ENCLOSURES
Vented enclosures vary only from the sealed enclosure in that a vent or port is added to “tune”the
enclosure. The enclosures recommended are designed for great overall performance. Larger boxes
tend to be easy to tune to lower frequencies while medium and small boxes are easier to tune to
higher frequencies. The vented design is less linear in response than the sealed box but with
noticeably more output at the tuning frequency.
Advantages of vented enclosures:
•Higher average output than sealed
•Tuning frequency can be easily adjusted by changing port length
•Deep bass response with lower power requirements
•Great for high output with limited power
Punch HE 6.5"
Recommended Venteded 0.35ft3(9.91L)
Punch HE 8"
Recommended Venteded 0.625ft3(17.7L)
Punch HE 10"
Recommended Venteded 1.0ft3(28.32L)
Punch HE 12"
Recommended Venteded 2.0ft3(56.63L)
Punch HE 15"
Recommended Venteded 2.5ft3(70.79L)

6

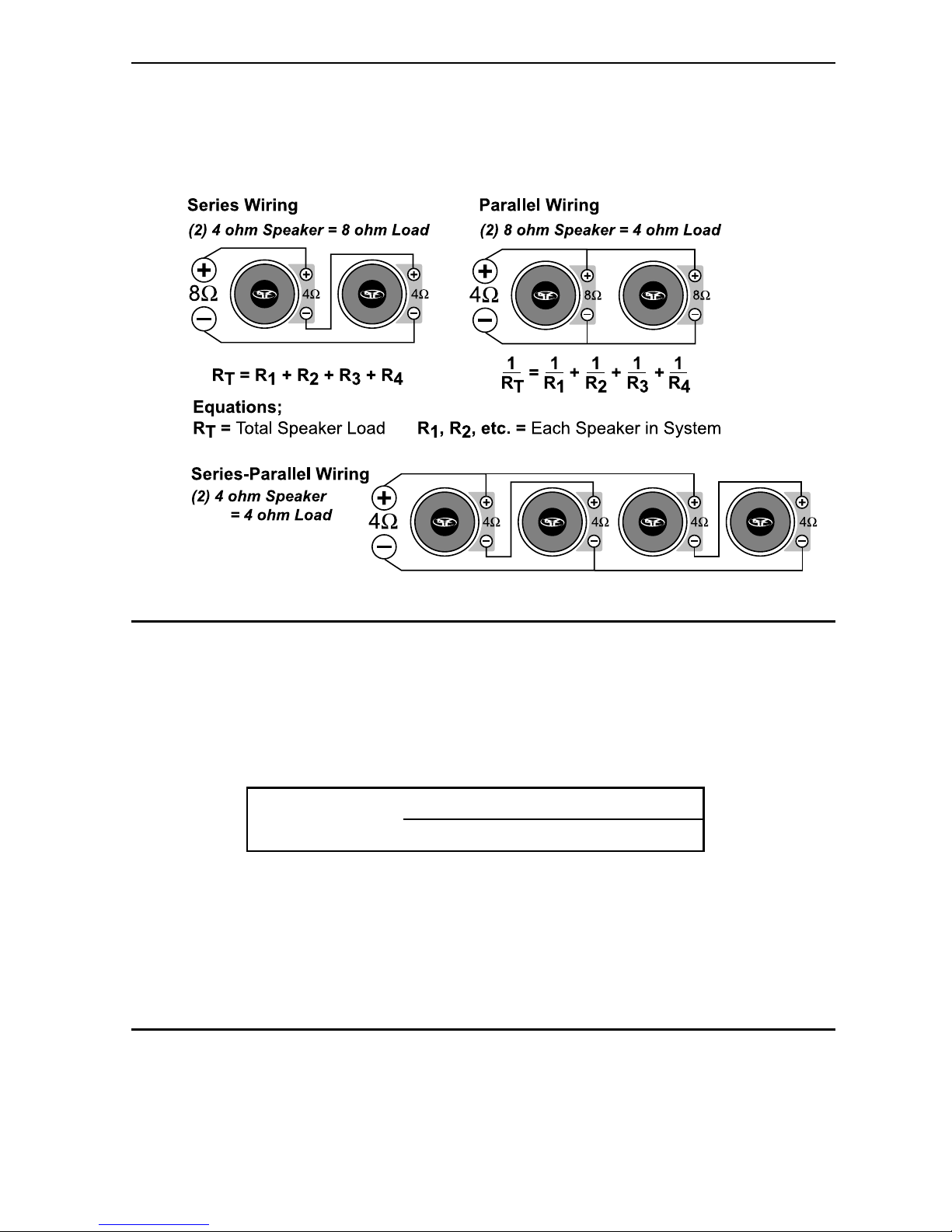

WIRING CONFIGURATIONS
BUILDING AN ENCLOSURE
Three configurations for connecting speakers to an amplifier are Series, Parallel, and Series-Parallel
wiring. A Series configuration consists of two or more speakers wired in an string (end to end). A
Parallel configuration consists of two or more speakers wired with the common terminals connected
across each other. A Series-Parallel configuration is a combination of both methods. Determine
which method will be compatible with your amplifier.
To work properly, the walls of the enclosure must be rigid and not flex when subjected to the high
pressures generated by the speaker's operation. For optimum performance, we recommend using
3/4" MDF (Medium Density Fiberboard) and internal bracing. The enclosure should be glued
together and secured with nails or screws.
CALCULATING VOLUME
Calculating volume is merely a matter of measuring the dimensions in inches and using the formula:
SUBWOOFER CROSSOVERS
There are two operational types of crossovers, passive and active. Passive crossovers (coils or
inductors) are placed on the speaker leads between the amplifier and speaker. An active crossover is
an electronic filter which separates the audio signal fed to different amplifiers. For optimum
subwoofer performance, we recommend using an active 80-100Hz low-pass crossover at
12dB/octave.
Box Volume = Height “x Width”x Depth”
(cubic feet) 1728 cu. in./cu. ft.
If two facing sides are of uneven length, add them together and divide by two to take the average.
Using this number will give you the volume without the necessity of calculating the box in sections
and adding the sections together. The thickness of the baffle material reduces the internal volume so
this must be subtracted from the outside dimensions to determine the internal volume. The speaker
itself also reduces the internal volume. The amount of air displaced by each model is listed on the
specification sheet and should also be subtracted from the gross volume calculation.

7
FEATURES - Punch HE
•BART Surround - Foam
•Basket - LX Stamped
•Hyper extended pole piece
•Aero-vent pole piece
Model - Punch HE RFP4406 RFP4806 RFP4408 RFP4808
Nominal Impedance (ohms) 4 8 4 8
Voice Coil Diameter-inch (mm) 1-3/4 (44.5) 1-3/4 (44.5) 1-3/4 (44.5) 1-3/4 (44.5)
FS (Hz) 58 60 32 34
QTS 0.570 0.610 0.370 0.400
VAS-cu.ft. (liter) 0.27 (7.6) 0.27 (7.6) 0.74 (21) 0.74 (21)
Xmax-inch (mm) 0.27 (7.0) 0.27 (7.0) .31 (8) .31 (8)
SPL (dB @ 1w/1m) 84.0 84.0 84.5 84.5
Power Handling (RMS) 150 150 200 200
Power Handling (Max) 300 300 400 400
Mounting Dia.-inch (mm) 5-5/8 (143) 5-5/8 (143) 7-1/16 (179) 7-1/16 (179)
Mounting Depth-inch (mm) 3-1/4 (83) 3-1/4 (83) 3-13/16 (97) 3-13/16 (97)
Speaker Dis.-cu. ft. (liter) 0.018 (0.51) 0.018 (0.51) 0.024 (0.67) 0.024 (0.67)
Sealed Box Vol.-cu. ft. (liter) 0.25 (7.08) 0.25 (7.08) 0.30 (8.5) 0.30 (8.5)
Vented Box Vol.-cu. ft. (liter) 0.35 (9.91) 0.35 (9.91) 0.625 (17.7) 0.625 (17.7)
Port Diameter & Length (in.) (1) 2.0 x 8.625 (1) 2.0 x 8.625 (1) 2.5 x 11.25 (1) 2.5 x 11.25
Port Diameter & Length (cm) (1) 55.9 x 219.1 (1) 55.9 x 219.1 (1) 6.35 x 28.57 (1) 6.35 x 28.57
Model - Punch HE RFP4410 RFP4810 RFP4412 RFP4812
Nominal Impedance (ohms) 4 8 4 8
Voice Coil Diameter-inch (mm) 1-3/4 (44.5) 1-3/4 (44.5) 1-3/4 (44.5) 1-3/4 (44.5)
FS (Hz) 27 29 26 27
QTS 0.380 0.410 0.450 0.470
VAS-cu.ft. (liter) 1.52 (43) 1.52 (43) 3.48 (98.5) 3.48 (98.5)
Xmax-inch (mm) .51 (13) .51 (13) .51 (13) .51 (13)
SPL (dB @ 1w/1m) 85.5 85.5 87.5 87.5
Power Handling (RMS) 200 200 200 200
Power Handling (Max) 400 400 400 400
Mounting Dia.-inch (mm) 9-5/16 (237) 9-5/16 (237) 11-1/8 (283) 11-1/8 (283)
Mounting Depth-inch (mm) 5-3/8 (137) 5-3/8 (137) 5-13/16 (148) 5-13/16 (148)
Speaker Dis.-cu. ft. (liter) 0.038 (1.09) 0.038 (1.09) 0.056 (1.59) 0.056 (1.59)
Sealed Box Vol.-cu. ft. (liter) 0.75 (21.24) 0.75 (21.24) 1.25 (35.4) 1.25 (35.4)
Vented Box Vol.-cu. ft. (liter) 1.0 (28.32) 1.0 (28.32) 2.0 (56.63) 2.0 (56.63)
Port Diameter & Length (in.) (1) 3 x 13.25 (1) 3 x 13.25 (1) 4 x 10.75 (1) 4 x 10.75
Port Diameter & Length (cm) (1) 7.6 x 33.65 (1) 7.6 x 33.65 (1) 10.2 x 27.3 (1) 10.2 x 27.3
Number of ports noted in ( )
Number of ports noted in ( )
Specifications subject to change without notice
SPECIFICATIONS

8
Model - Punch HE RFP4415 RFP4815
Nominal Impedance (ohms) 4 8
Voice Coil Diameter-inch (mm) 1-3/4 (44.5) 1-3/4 (44.5)
FS (Hz) 22 23
QTS 0.510 0.570
VAS-cu.ft. (liter) 8.52 (241) 8.52 (241)
Xmax-inch (mm) .51 (13) .51 (13)
SPL (dB @ 1w/1m) 88.5 88.5
Power Handling (RMS) 200 200
Power Handling (Max) 400 400
Mounting Dia.-inch (mm) 13-7/8 (352) 13-7/8 (352)
Mounting Depth-inch (mm) 7-3/16 (183) 7-3/16 (183)
Speaker Dis.-cu. ft. (liter) 0.090 (2.55) 0.090 (2.55)
Sealed Box Vol.-cu. ft. (liter) 2.5 (70.79) 2.5 (70.79)
Vented Box Vol.-cu. ft. (liter) 2.5 (70.79) 2.5 (70.79)
Port Diameter & Length (in.) (1) 4 x 8 (1) 4 x 8
Port Diameter & Length (cm) (1) 10.2 x 20.32 (1) 10.2 x 20.32
Number of ports noted in ( )
Specifications subject to change without notice
SPECIFICATIONS

9
LIMITED WARRANTY INFORMATION
Ship to: Electronics
Rockford Corporation
Warranty Repair Department
2055 E. 5th Street
Tempe, AZ 85281
RA#: _________________________
Ship to: Speakers
Rockford Acoustic Design
Speaker Returns
2356 Turner Ave. NW
Grand Rapids, MI 49544
RA#: ____________________
Rockford Corporation offers a limited warranty on Rockford Fosgate products on the
following terms:
Length of Warranty
Source Units, Speakers, Signal Processors and PUNCH Amplifiers –1 Year
POWER Amplifiers –2 Years Type RF Amplifiers –3 Years
Any Factory Refurbished Product –90 days (receipt required)
What is Covered
This warranty applies only to Rockford Fosgate products sold to consumers by Authorized
Rockford Fosgate Dealers in the United States of America or its possessions. Product
purchased by consumers from an Authorized Rockford Fosgate Dealer in another country
are covered only by that country’s Distributor and not by Rockford Corporation.
Who is Covered
This warranty covers only the original purchaser of Rockford product purchased from an
Authorized Rockford Fosgate Dealer in the United States. In order to receive service, the
purchaser must provide Rockford with a copy of the receipt stating the customer name,
dealer name, product purchased and date of purchase.
Products found to be defective during the warranty period will be repaired or replaced
(with a product deemed to be equivalent) at Rockford's discretion.
What is Not Covered
1. Damage caused by accident, abuse, improper operations, water, theft
2. Any cost or expense related to the removal or reinstallation of product
3. Service performed by anyone other than Rockford or an Authorized Rockford Fosgate
Service Center
4. Any product which has had the serial number defaced, altered, or removed
5. Subsequent damage to other components
6. Any product purchased outside the U.S.
7. Any product not purchased from an Authorized Rockford Fosgate Dealer
Limit on Implied Warranties
Any implied warranties including warranties of fitness for use and merchantability are
limited in duration to the period of the express warranty set forth above. Some states do not
allow limitations on the length of an implied warranty, so this limitation may not apply. No
person is authorized to assume for Rockford Fosgate any other liability in connection with
the sale of the product.
How to Obtain Service
Please call 1-800-669-9899 for Rockford Customer Service. You must obtain an RA#
(Return Authorization number) to return any product to Rockford Fosgate. You are
responsible for shipment of product to Rockford.
EU Warranty
This product meets the current EU warranty requirements, see your Authorized dealer for
details.

2
Français
INTRODUCTION
TABLE DES MATIÈRES
Cher client,
Toutes nos félicitations pour avoir acheté la meilleure marque de haut-parleurs pour automobile.
Chez Rockford Fosgate nous sommes des mordus de la reproduction musicale à son meilleur. C’est
pourquoi nous sommes heureux que vous ayez choisi notre produit. Des années d’expertise en
ingénierie, de savoir-faire et d’essais poussés nous ont permis de créer une vaste gamme de produits
capables de reproduire toute la clarté et la richesse musicales que vous méritez.
Pour obtenir les meilleurs résultats, nous vous recommandons de faire installer votre nouvel appareil
par un distributeur agréé Rockford Fosgate formé spécialement par notre Institut de formation
technique Rockford (RTTI). Prenez soin de lire la garantie et conservez votre reçu ainsi que
l’emballage d'origine pour usage ultérieur.
Pour monter un excellent système, il ne suffit pas de posséder un super produit et d’assurer une
installation qualifiée compétente. Vous devez veiller à ce que votre installateur utilise des
accessoires d’origine fournis par Connecting Punch. Connecting Punch a tout ce qu’il vous faut, des
câbles RCA aux câbles de haut-parleurs, en passant par les câbles d’alimentation et les connecteurs
de batterie. Insistez pour les avoir! Après tout, votre nouveau système ne mérite rien de moins.
Pour compléter votre nouvelle image Rockford Fosgate, commandez des accessoires Rockford tels
que T-shirts, vestes, chapeaux et lunettes de soleil.
Pour obtenir une brochure gratuite sur les produits Rockford Fosgate et les accessoires Rockford,
appelez aux États-Unis le 480-967-3565 ou faxez au 480-967-8132.
Pour tous les autres pays, appelez le +001-480-967-3565 ou faxez au +001-480-967-8132.
PRATIQUEZ UNE ÉCOUTE SANS RISQUESMD
Une exposition continue àdes niveaux de pression acoustique supérieurs à100 dB
peut causer une perte d'acuitéauditive permanente. Les systèmes audio de forte
puissance pour auto peuvent produire des niveaux de pression acoustique bien au-
delàde 130 dB. Faites preuve de bon sens et pratiquez une écoute sans risques
NOTE :consultez chaque section pour de plus amples informations.
Si vous avez encore des questions àpropos de ce produit, même après avoir lu ce manuel,
contactez votre concessionnaire Rockford Fosgate agréé. Si vous avez besoin d'aide, appelez-nous
au 1-800-669-9899. Veuillez avoir les numéros de modèle et de série, ainsi que la date d'achat de
l'appareil àportée de main lorsque vous appelez.
Le numéro de série est indiquésur l’extérieur de l’emballage. Veuillez l’inscrire ci-dessous dans
l'espace réservéàcet effet. Ceci permettra de vérifier votre garantie et de retrouver votre appareil en
cas de vol.
Numéro de série :
Numéro de modèle : ____________________________________
Introduction . . . . . . . . . . . . . . . . . . . . . . . . 2
Consignes de sécurité. . . . . . . . . . . . . . . . . 3
Particularités techniques. . . . . . . . . . . . . . . 3
Enceintes recommandées . . . . . . . . . . . . . . 4
Enceintes étanches . . . . . . . . . . . . . . . . 4
Enceintes àévent. . . . . . . . . . . . . . . . . . 4
Configuration du câblage . . . . . . . . . . . . . . 4
Fabrication d'une enceinte . . . . . . . . . . . . . 5
Calcul du volume . . . . . . . . . . . . . . . . . 5
Filtres de subwoofer . . . . . . . . . . . . . . . . . . 5
Caractéristiques . . . . . . . . . . . . . . . . . . . . . 6
Information sur la garantie limitée . . . . . . . 7

3
CONSIGNES DE SÉCURITÉ
CONTENU DE L'EMBALLAGE
AVANT DE COMMENCER
Bienvenue àRockford Fosgate ! Ce manuel vise àinformer le propriétaire, le vendeur et l’installateur de
l’appareil. Si vous désirez apprendre rapidement comment installer ce produit, consultez la section
Installation du manuel. Reportez-vous àla Table des matières pour d’autres informations. Nous nous
efforçons de faire en sorte que toutes les informations contenues dans ce manuel soient àjour. Mais
comme nous améliorons constamment nos produits, nous nous réservons le droit de modifier ces
informations sans aucun préavis.
Le symbole accompagnant le mot «AVERTISSEMENT »signale à
l'utilisateur la présence d’instructions importantes. Le non-respect
de ces instructions causera des blessures graves ou la mort.
Le symbole accompagnant l’expression «MISE EN GARDE »
signale àl'utilisateur la présence d’instructions importantes. Le
non-respect de ces instructions peut causer des blessures ou
endommager l’appareil.
MISE EN GARDE : pour éviter des blessures et ne pas endommager l'appareil,
veuillez lire et suivre les instructions du manuel. Notre but est
que ce système vous donne du plaisir et non des maux de tête.
MISE EN GARDE : si vous vous sentez incapable d’installer l’appareil vous-même,
confiez la tâche àun technicien Rockford Fosgate qualifié.
MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative (-)
de la batterie pour éviter tout risque de blessures, d’incendie ou
de dommages àl'appareil.
!
!
!
Visitez notre site Web pour obtenir les dernières informations sur tous les produits Rockford.
www.rockfordfosgate.com
Haut-parleur de graves Punch HE Manuel d'installation et d'utilisation
Les haut-parleurs de graves RF Punch HE constituent une gamme complète de haut-parleurs àbasse
fréquence mesurant 6,5 à15 pouces et disponibles avec des impédances de 4 ou 8 ohms. Les haut-
parleurs de graves RF Punch HE ont étéspécialement conçus pour des enceintes petites, étanches
ou résonnantes. L'utilisation des matériaux et des techniques de fabrication les plus modernes nous
permettent d'offrir un haut-parleur basses fréquences très puissant mais peu encombrant.
PARTICULARITÉSTECHNIQUES

4
Français
ENCEINTES RECOMMANDÉES
Ce manuel décrit deux types particuliers d'enceintes aux performances tout àfait distinctes. Cette
section vous permettra de décider celui qui vous conviendra le mieux.
ENCEINTES ÉTANCHES
Les enceintes étanches sont les plus faciles àfabriquer. Àcet égard, la chose la plus importante dans
leur fabrication est de vous assurer qu'elles sont vraiment hermétiques. Appliquez de la colle et un
produit d'étanchéitésur tous les joints pour solidifier l'ensemble et empêcher toute fuite d'air. Le
volume du caisson influe directement sur la performance du haut-parleur. Les enceintes de plus
grande dimension délivrent une réponse uniforme en fréquence avec des graves profonds alors que
les enceintes plus petites ont une courbe de réponse plus prononcée et un rendement généralement
supérieur pour un niveau de pression acoustique plus élevé.
Avantage des enceintes étanches :
•Petites enceintes
•Réponse linéaire (uniforme)
•Pas de bruit d'évent
•Puissance élevée sur toutes les fréquences
•Excellentes en ce qui concerne la qualitédu son
ENCEINTES ÀÉVENT
Les enceintes àévent se distinguent des enceintes étanches du fait qu'on y ajoute un évent ou port
pour les «accorder ». Les enceintes recommandées sont conçues pour offrir d'excellentes
performances. Il est généralement plus facile d'accorder les caissons plus grands pour l'obtention de
basses fréquences et les caissons moyens et petits pour des fréquences plus élevées. Les enceintes à
évent ont une réponse moins linéaire que les enceintes étanches mais dégagent nettement plus de
puissance àla fréquence d'accord.
Avantages des enceintes àévent :
•Rendement moyen supérieur par rapport aux modèles étanches
•La fréquence d'accord peut être facilement réglée en changeant la longueur de l'évent
•Reproduction profonde des basses avec une puissance d'entrée moindre
•Excellent choix pour un rendement élevéàfaible puissance d'entrée
Voir «Enclosures »(enceintes) aux pages 4 et 5 de la section en anglais
CONFIGURATION DU CÂBLAGE
Il existe trois façons de brancher des haut-parleurs àun ampli : câblage série, parallèle ou
série/parallèle. La configuration série consiste àcâbler deux ou plusieurs haut-parleurs en chaîne
(bout àbout). La configuration parallèle consiste àcâbler deux ou plusieurs haut-parleurs en
branchant ensemble leurs bornes communes. La configuration série/parallèle combine les deux
méthodes. Déterminez la méthode qui est compatible avec votre ampli.

5
CONFIGURATION DU CÂBLAGE
CONSTRUIRE UNCAISSON
Pour fonctionner convenablement les parois du caisson doivent être rigides lorsqu'elles sont
soumises aux hautes pressions dues au fonctionnement du haut-parleur. Nous vous recommandons
d'utiliser des panneaux de bois aggloméréàhaute ou moyenne densitéde particules de type
“MDF”. Ces panneaux sont disponibles dans la plupart des magasins de bricolage. Pour un caisson
de grand volume il est recommandéde placer des renforts àl'intérieur du caisson. Les différents
côtés devront être collés (colle àbois) et vissés (ou éventuellement cloués). Il est recommandéde
mettre un joint de silicone dans les arêtes internes du caisson afin d'éviter les fuites d'air.
CALCU DU VOLUME
On calcule le volume en mesurant la dimension de chaque côtéet en utilisant la formule suivante:
FILTRES DE SUBWOOFER
On distingue deux types de filtres opérationnels : passif et actif. Les filtres passifs (bobines ou
inducteurs) sont placés sur les fils de haut-parleur, entre l'ampli et le haut-parleur. Un filtre actif est
un filtre électronique qui sépare le signal audio envoyéàdifférents amplis. Pour obtenir une
performance optimale du subwoofer, nous recommandons l'utilisation d'un filtre actif passe-bas 80-
100 Hz à12 dB/octave.
Volume du caisson = Hauteur (cm) x Longueur (cm) x Largeur (cm)
(Litres) 1000 cc/liter
Si les due côtés qui se font face n'ont pas la même longueur, additionnez les et divisez le résultat
par deux pour obtenir la moyenne des deux longueurs. Utilisez le nombre ainsi obtenu dans la
formule pour déterminer le litrage. Cette méthode permet d'obtenir le volume du caisson sans
devoir faire de calculs compliqués de section de volume. L'épaisseur du matériau dont est fait le
caisson réduit le volume interne de celui-ci. Lorsqu'on mesure les côtés du caisson il ne faut donc
pas oublier d'oter des mesures l'epaisseur du matériau. Le haut-parleur lui-même diminue le volume
interne du caisson. Le volume d'air déplacépar chaque modèle de haut-parleur est repris dans les
spécifications techniques et doit également être soustrait du volume total.

6
Français
CARACTÉRISTIQUES
Voir «Specifications »(caractéristiques techniques) aux pages 7 et 8 de la
section en anglais
Les spécifications sont sujettes àchangements sans préavis

7
GARANTIE LIMITÉE
Destinataire : Electronics
Rockford Corporation
Warranty Repair Department
2055 E. 5th Street
Tempe, AZ 85281
RA# : ________________________
Destinataire : Speakers
Rockford Acoustic Design
Speaker Returns
2356 Turner Ave. NW
Grand Rapids, MI 49544
RA# : ____________________
Rockford Corporation offre une garantie limitée sur les produits Rockford Fosgate selon les termes
suivants :
Durée de la garantie
Sources audio, haut-parleurs, processeurs de signaux et amplificateurs PUNCH —1 an
Amplificateurs POWER —2 ans Amplificateurs Type RF —3 ans
Tout produit remis àneuf en usine —90 jours (reçu obligatoire)
Couverture
Cette garantie s'applique uniquement aux produits Rockford Fosgate vendus àdes
consommateurs par des distributeurs agréés Rockford Fosgate, aux États-Unis d’Amérique et leurs
territoires. Les produits achetés par des consommateurs auprès d’un distributeur agréé Rockford
Fosgate, dans un autre pays, sont couverts par le distributeur de ce pays et non par Rockford
Corporation.
Qui est couvert?
Cette garantie s'applique uniquement àl'acheteur initial du produit Rockford achetéaux États-
Unis auprès d’un distributeur agréé Rockford Fosgate. Afin de bénéficier du service de garantie,
l’acheteur doit fournir àRockford une copie du reçu indiquant le nom du client, le nom du
distributeur, le produit achetéet la date d'achat.
Les produits jugés défectueux durant la période de garantie seront réparés ou remplacés(par un
produit jugééquivalent) au choix de Rockford.
Non-couverture
1. Dommages causés par accident, abus, mauvaise utilisation, eau, vol
2. Coûts et frais relatifs au retrait ou àla réinstallation du produit
3. Service effectuépar quelqu’un d’autre que Rockford ou un centre de service autorisé
Rockford Fosgate
4. Tout produit dont le numéro de série a étéoblitéré, altéréou enlevé
5. Dommages subséquents infligés àd’autres composants
6. Tout produit achetéen dehors des États-Unis
7. Tout produit qui n’a pas étéachetéauprès d’un distributeur agréé Rockford Fosgate
Limite sur les garanties implicites
Toute garantie implicite, y compris toute garantie d’adéquation àun usage particulier et de
commerciabilité, est limitée dans le temps àla période de la garantie expresse énoncée ci-dessus.
Certaines juridictions ne permettent pas de limitation sur la durée des garanties implicites. En
conséquence, l'exclusion ci-dessus peut ne pas vous être applicable. Aucune personne n’est
autorisée àassumer une quelconque autre responsabilitéau nom de Rockford Fosgate relative à
la vente de ce produit.
Pour l’obtention de service
Veuillez appeler le service àla clientèle Rockford au 1-800-669-9899. Vous devez obtenir un
numéro d'autorisation de retour de marchandise (RA#) avant de renvoyer le produit àRockford
Fosgate. La responsabilitéde l’envoi du produit àRockford vous incombe entièrement.
Garantie de l'Union Européenne
Ce produit est conforme aux exigences de garantie actuelles de l'UE. Voir votre distributeur agréé
pour plus de détails.

2
Español
INTRODUCCIÓN
ÍNDICE DE MATERIAS
Estimado Cliente:
Felicitaciones por la compra de la mejor marca del mundo en altavoces para automóviles. En
Rockford Fosgate somos fanáticos de la mejor reproducción musical y estamos agradecidos de que
haya escogido nuestro producto. Con muchos años de experiencia en ingeniería, conocimiento del
oficio y procedimientos de prueba críticos, hemos creado un amplio rango de productos que
reproducen música con toda la claridad y riqueza que usted se merece.
Para obtener el mejor rendimiento, le recomendamos que su nuevo producto de Rockford Fosgate
sea instalado por un Concesionario Autorizado de Rockford Fosgate, ya que a través del Instituto de
Capacitación Técnica Rockford (RTTI) ofrecemos capacitación especializada. Por favor lea su
garantía y retenga su recibo y caja original para uso como referencia en el futuro.
Cuando se trata de su sistema, la excelencia del producto y la instalación competente sólo
representan una pieza del rompecabezas. Asegúrese de que la persona que instale su sistema utilice
accesorios de Connecting Punch 100% auténticos. Connecting Punch tiene todos los accesorios
necesarios. Desde cables RCA y cableado para parlantes hasta líneas de alimentación y conectores
de batería. ¡Insista en esto! Después de todo, su nuevo sistema sólo se merece lo mejor.
Para agregar el toque final a su nueva imagen Rockford Fosgate pida sus accesorios Rockford, que
incluyen playeras, chaquetas, gorras y anteojos para sol.
Para recibir un folleto gratis de productos Rockford Fosgate y accesorios Rockford en los EE.UU.
llame al 480-967-3565 o por FAX al 480-967-8132.
Desde todos los otros países, llame al +001-480-967-3565 o por fax al +001-480-967-8132.
PRACTIQUE EL SONIDO SEGURO
El contacto continuo con niveles de presión de sonido superiores a 100 dB puede causar la
pérdida permanente de la audición. Los sistemas de sonido para automóviles de alta
potencia pueden producir niveles de presión de sonido superiores a los 130 dB. Use su
sentido común y practique el sonido seguro.
NOTA: Lea cada sección para obtener información más detallada.
Si después de leer su manual tiene preguntas sobre este producto, le recomen-damos que consulte a su
concesionario de Rockford Fosgate. Si necesita asistencia adicional, puede llamarnos directamente al 1-
800-669-9899. Asegúrese de tener su número de serie, número de modelo y fecha de compra disponibles
cuando usted llame.
El número de serie se encuentra en el exterior de la caja. Por favor, escríbalo en el espacio que se indica a
continuación para tener una anotación permanente. Eso servirácomo verificación de la garantía de
fábrica y podría ser de utilidad para recuperar su producto si se lo roban.
Número de serie: _______________________________________
Número de modelo:_____________________________________
Introducción. . . . . . . . . . . . . . . . . . . . . . . . 2
Instrucciones de seguridad . . . . . . . . . . . . . 3
Características del diseño . . . . . . . . . . . . . . 3
Cajas recomendadas . . . . . . . . . . . . . . . . . . 4
Cajas cerradas. . . . . . . . . . . . . . . . . . . . 4
Cajas con orificios. . . . . . . . . . . . . . . . . 4
Configuraciones del cableado . . . . . . . . . . . 4
Construcción de una caja . . . . . . . . . . . . . . 5
Cálculo de volúmenes . . . . . . . . . . . . . . 5
Filtros de transición del altavoz para sonidos
graves (Subwoofer X-Overs) . . . . . . . . . . . . 5
Especificaciones . . . . . . . . . . . . . . . . . . . . . 6
Información sobre la garantía limitada . . . . 7

3
INSTRUCCIONES DE SEGURIDAD
CONTENIDOS DE LA CAJA
CÓMO COMENZAR
¡Bienvenido a Rockford Fosgate! Este manual ha sido creado para proporcionarle información al dueño,
vendedor y técnico de instalación. Para quienes desean información rápida sobre cómo instalar este
producto, por favor vean la Sección Instalación de este manual. El resto de la información puede
encontrarse usando el Índice de Materias. Nosotros, en Rockford Fosgate, hemos trabajado mucho para
asegurarnos que toda la información de este manual estéactualizada. Pero, como estamos encontrando
nuevas maneras de mejorar nuestros productos constantemente, esta información estásujeta a cambio
sin previo aviso.
Este símbolo de "ADVERTENCIA" tiene por objeto alertar al usuario
sobre la presencia de instrucciones de importancia. No tener en cuenta
las instrucciones podría resultar en lesiones severas o muerte.
Este símbolo de "PRECAUCIÓN" tiene por objeto alertar al usuario
sobre la presencia de instrucciones de importancia. No tener en cuenta
las instrucciones podría resultar en lesiones o daños a la unidad.
PRECAUCIÓN: Para prevenir lesiones y daño a la unidad, por favor lea y cumpla las
instrucciones de este manual. Nosotros deseamos que este sistema sea
algo para disfrutar, no un dolor de cabeza.
PRECAUCIÓN: Si no estáseguro sobre cómo instalar el sistema usted mismo, pídale a un
técnico calificado de Rockford Fosgate que lo instale.
PRECAUCIÓN: Antes de la instalación, desconecte el terminal negativo de la batería (-)
para prevenir daño a la unidad, incendio y/o posibles lesiones.
!
!
!
Visite nuestro sitio web para obtener la información más reciente
sobre todos los productos Rockford.
www.rockfordfosgate.com
Altavoz Punch HE de sonidos graves Manual de instalación y funcionamiento
Los altavoces RF Punch HE son una línea completa de altavoces de baja frecuencia en tamaños de
6.5" a 15" y están disponibles con impedancias de 4 u 8 ohmios. Los altavoces RF Punch HE fueron
diseñados para usarlos primordialmente en cajas pequeñas, cerradas o con orificios. Al utilizar lo
ultimo en materiales y técnicas de construcción, podemos ofrecer un altavoz con gran salida a bajas
frecuencias, a la vez que exige un mínimo de espacio para funcionamiento.
CARACTERÍSTICAS DEL DISEÑO

4
Español
CAJAS RECOMENDADAS
Este manual delinea dos tipos específicos de cajas que producen rendimientos inconfundiblemente
diferentes. Esta sección es para ayudarle a decidir cuál tipo es el mejor para su aplicación.
CAJAS CERRADAS
Las cajas cerradas son las más fáciles de hacer. La parte más importante de la construcción de una
caja cerrada es garantizar su hermetismo. El uso de pegante y algún tipo de sellador en todos los
bordes garantizaráuna construcción sólida y evitaráfugas de aire. El volumen de la caja impacta
directamente el rendimiento del altavoz. Las cajas más grandes ofrecen una respuesta más plana y
un bajo más profundo, mientras que las más pequeñas ofrecen un incremento en la curva de
respuesta y generalmente una salida mayor, para un mayor NPS.
Ventajas de las cajas cerradas:
•Cajas pequeñas
•Respuesta lineal (plana)
•No hay ruido del orificio
•Capacidad de alta potencia en todas las frecuencias
•Excelentes para la calidad del sonido
CAJAS CON ORIFICIOS
Las cajas con orificios sólo se diferencian de las cerradas en que se les hace un orificio para
"sintonizarlas." Las cajas recomendadas son diseñadas para un gran rendimiento general. Las cajas
grandes tienden a ser fáciles de sintonizar en las frecuencias graves, mientras que medianas y
pequeñas son más fáciles de sintonizar en las frecuencias más altas. El diseño con orificios es de
una respuesta menos lineal que el de la caja cerrada, pero tiene una salida notablemente mayor en
la frecuencia de sintonización.
Ventajas de las cajas con orificios:
•Un promedio de salida mayor que las cerradas
•La frecuencia de sintonización se ajusta fácilmente al cambiar la longitud del orificio
•Respuesta de bajo profundo con menos exigencia de potencia
•Fabulosas para salida alta con potencia limitada
Ver las inclusiones en las páginas 4 y 5 de la sección en inglés
CONFIGURACIONES DEL CABLEADO
Tres configuraciones para conectar los altavoces a un amplificador son el cableado en Serie,
Paralelo y Serie-Paralelo. La configuración en serie consiste en dos o más altavoces conectados en
cadena (de punta a punta). La configuración paralela consiste en la conexión de los terminales en
común de dos o más altavoces entre sí. La configuración en Serie-Paralela es una combinación de
ambos métodos. Determine cuál de los métodos es compatible con su amplificador.

5
CONSTRUCCIÓNDE UNA CAJA
Para un buen funcionamiento las paredes de la caja deben ser rigidas y no se deben doblar cuando
sean sometidas a la gran presión que ejerce el funcionamiento del altavoz. Recomendamos usar
madera comprimida de mediana densidad, de 1.9 cm o fibra de media densidad. Si la caja es muy
grande es necessario reforzarla internamente. Las juntas deben ser encoladas y aseguradas con
tornillos o grapas. Internamente los bordes deben ser sellados con silicona para prevenir las fugas
de aire. La cola para madera es la mejor opción.
CÁLCULO DE VOLÚMENES
Para calcular el volumen sólo se han de medir las dimensiones en centímetros y aplicar la fórmula:
FILTROS DE TRANSICIÓNDEL ALTAVOZ PARA SONIDOS GRAVES (SUBWOOFER X-OVER)
Hay dos tipos funcionales de filtros de transición, pasivos y activos. Los pasivos (bobinas o
inductores) se conectan a los cables del altavoz, entre el amplificador y el altavoz. Un filtro de
transición activo es un filtro electrónico que separa la señal de audio alimentada a diferentes
amplificadores. Para un rendimiento óptimo del altavoz para sonidos graves, recomendamos el uso
de un filtro de transición activo de 80-100Hz, paso bajo a 12dB/octava.
Volumen du la caja = Alto(cm) x Ancho(cm) x Profundidad(cm)
(en litros) 1000 cc/litro
CONFIGURACIONES DEL CABLEADO
Si dos caras opuestas son de diferente tamaño, súmelas y divida el total por dos para obtener el
promedio. Usando esta técnica se ahorrara el cálculo por secciones. El espesor del material con que
estáconstruida la caja reduce el volumen interno, de manera que ha de restarse de las dimensiones
exteriores para determinar el volumen interior. La cantidad de aire que ocupa cada modelo viene
especificado en la hoja de características y también debe sustraerse para obtener el volumen neto
interior.

6
Español
ESPECIFICACIONES
Ver las especificaciones en las páginas 7 y 8 de la sección en inglés
Estas especificaciones están sujetas a cambio sin previo aviso
