RoDEK RNC166 User manual

EinbauanlEitung/installatiOn guiDE
COMPONENT SYSTEMS
RNC136
RNC136NEO
RNC166
RNC166NEO

– 2 –
RODEK KOmpOnEntEn SyStEmE
Herzlichen Glückwunsch!
Sie haben mit dem Kauf dieses RODEK 2-Wege Kompo-Systems eines der derzeit besten
Lautsprecher Systeme erworben. Die Entwicklung und Fertigung der RODEK Komponenten
Systeme setzt hohe Maßstäbe an Zuverlässigkeit und klanglicher Performance, was sich
im Resultat in einem unübertroffenen Detailreichtum und einer harmonischen Wiedergabe
über das gesamte Frequenzspektrum widerspiegelt. Die RODEK Komponenten Systeme
wurden für einen linearen „off-axis“-Frequenzgang konzipiert. Das Ergebnis ist eine nahezu
perfekte Wiedergabe der Musiksignale im Fahrzeug. Aufgrund der Wahl ausschließlich
bester Materialien ist ein sehr langer und fehlerfreier Einsatz der RODEK Komponenten
Systeme garantiert.
Bitte lesen Sie die folgenden Einbau- und Bedienungsanweisungen sorgfältig durch, um
ein bestmögliches Resultat Ihres neuen hochwertigen RODEK Komponenten Systems zu
erzielen. Bewahren Sie die Kaufquittung, dieses Manual und die Verpackung für späteren
Gebrauch auf.
HAUptmERKmALE
RnC136nEO & RnC166nEO
Tief/Mitteltöner
■Euro-DIN Aluminium-Druckgusskorb
■Polypropylen Spritzguss-Membran
■NBR-Kautschuk Staubschutzkappe
■Polyimid-Schwingspulenträger
■MBR-Kautschuk Gummisicke
■Extraacher Neodym-Magnet
■CCA Schwingspulendraht
■Verchromte Polplatten
Hochtöner
■19mm Aluminium-Kalotte
■Schwenkbare Gehäuseeinheit
■Aufbau- und Einbauadapter
■Neodym-Magnet
■Polyimid Schwingspulenträger
■Ferrouidgekühlte Schwingspule
Frequenzweiche
■Externe Weiche mit 12db/12dB Oktave Flankensteilheit
■„Tiefpass-Bypass“-Schalter für den Tiefmitteltöner
■3-stuge Pegelanpassung für den Hochtöner
■MKT-Kondensatoren
■PTC Hochtonschutz

– 2 – – 3 –
RnC136 & RnC166
Tief/Mitteltöner
■Euro-DIN Aluminium-Druckgusskorb
■Polypropylen Spritzguss-Membran
■NBR-Kautschuk Staubschutzkappe
■Polyimid-Schwingspulenträger
■MBR-Kautschuk Gummisicke
■Strontium-Ferrit-Magnet
■Hinterlüftetes Korbdesign
■CCA Schwingspulendraht
■Verchromte Polplatten
Hochtöner
■19 mm Aluminium-Kalotte
■Schwenkbare Gehäuseeinheit
■Aufbau- und Einbauadapter
■Neodym-Magnet
■Polyimid Schwingspulenträger
■Ferrouidgekühlte Schwingspule
Frequenzweiche
■Externe Weiche mit 12db/12dB Oktave Flankensteilheit
■„Tiefpass-Bypass“-Schalter für den Tiefmitteltöner
■3-stuge Pegelanpassung für den Hochtöner
■MKT-Kondensatoren
■PTC Hochtonschutz
GEnERELLE EInBAUHInWEISE
• WählenSiefürdenTieftönerunddenHochtönereineEinbauposition,wobeide
Komponenten nahe zusammen sitzen.
• SuchenSiefürdenHochtönereinenPlatzaus,wodieseramwenigstenverdecktist
und frei spielen kann.
• DerTieftönerbenötigtfüreineoptimaleWiedergabeeinenfestenundabgedichteten
Einbauplatz.
• ÜberprüfenSie,dassichhinterdengewähltenEinbauortenkeineHindernisse,wiezum
Beispiel Fensterheber, Kabel, Schläuche oder ähnliches benden.
• VerwendenSiehochwertigesLautsprecherkabelmitmindestens1,5mm²,umdie
Frequenzweiche mit dem Verstärker oder dem Radio zu verbinden.
• BevorSiedieFrequenzweichefestmontieren,überprüfenSiedieRichtigkeitdes
Hochtonpegels mit der Anpassung in 0dB/-3dB/-6dB Schritten und den korrekten,
phasengleichen Anschluss der Komponenten.
• DieRODEKKomponentenSystemebenötigeneinpaarStundenEinspielzeit,bissiedie
optimale Klangqualität erreicht haben.
• DieHighpass-FrequenzsolltefürRNC136undRNC136NEOzwischen70und110Hz
und bei den RNC166 und RNC166NEO zwischen 60 und 90Hz liegen.

– 4 –
InStALLAtIOn DER HOCHtÖnER
Im Lieferumfang benden sich Adapter für zwei verschiedene Montagearten:

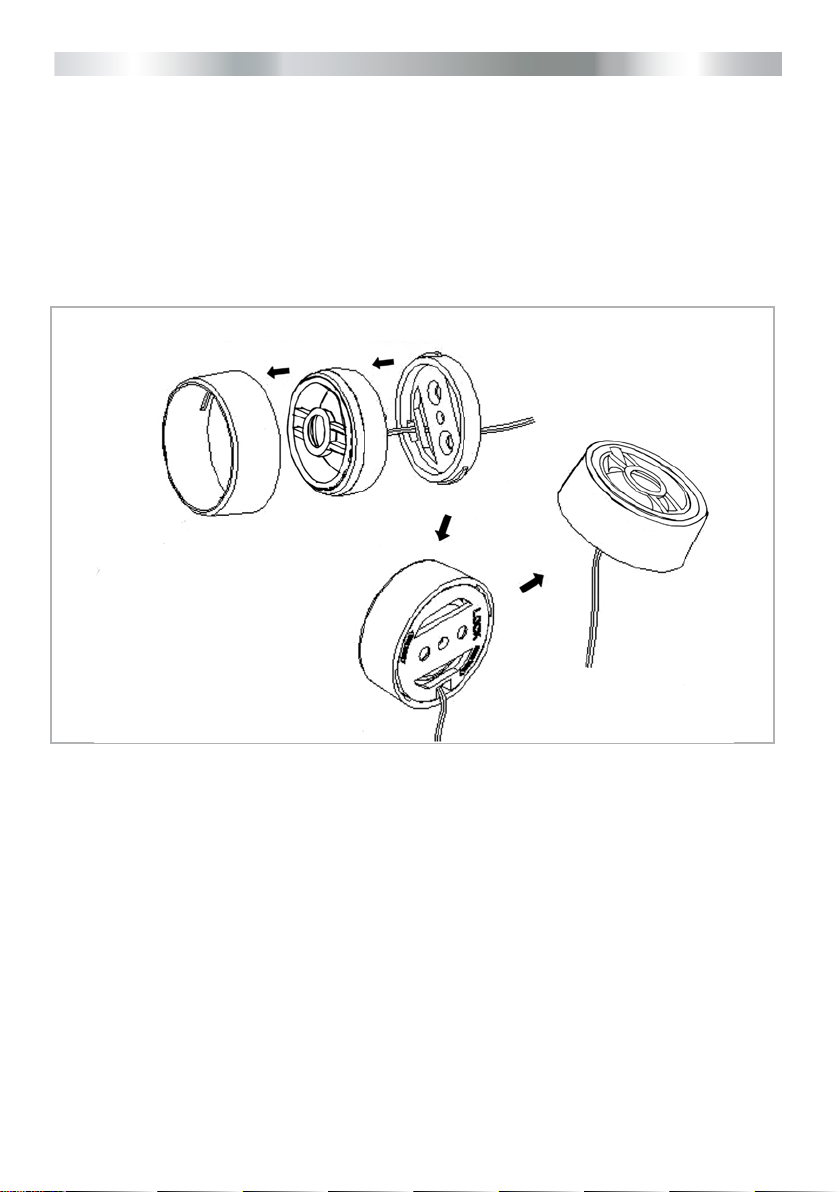

Aufbaumontage
Benutzen Sie den achen Ring vom Aufbauadapter als Schablone: Bohren Sie anhand des
RingsdreiLöcher.Ein7mmLochfürdieHochtönerkabel,zweikleinereLöcher(2,5mm)für
die Schrauben zum Befestigen des Gehäuses. Mit den mitgelieferten Schrauben befes-
tigen Sie den Ring an der vorgesehenen Stelle. Führen Sie das Kabel durch das Loch im
Boden des Gehäuses und verriegeln Sie den Hochtöner mittels des Adapter Vorderteils im
Uhrzeigersinn.
Abb.: Flache Montage
Vollversenkte Montage
Zuerst einmal suchen Sie einen geeigneten Platz für den Hochtöner. Schneiden Sie dann
daspassendeLochimDurchmesservon40,5mmaus.BeachtenSiebitte,dassichhinter
der Oberäche, wo Sie das Loch aussägen, alles frei ist. Der Einbau-Adapter benötigt eine
Einbautiefe von mindestens 22 mm, um perfekt zu sitzen. Setzen Sie den Adapter in das
Loch ein und befestigen Sie das mitgelieferte Federblech mit den Schrauben am hinteren
Adapter. Führen Sie die Kabel durch das Loch im Boden des Adapters und setzen den
Hochtöner in den Adapter. Zum Verriegeln drehen Sie den Montagering mit Metallkreuz auf
der Rückseite im Uhrzeigersinn.

– 4 – – 5 –
InStALLAtIOn DES tIEfmIttELtÖnERS
Der Euro-DIN Korb erlaubt Ihnen die Montage in nahezu jeder Original-Lautsprecher-
auf-nahme. Der Korb und die Löcher für die Befestigung sind für eine sichere Installation in
europäischen und asiatischen Fahrzeugen ausgelegt.
Für die beste Basswiedergabe und Mittenqualität ist eine absolut feste und ebene
Montage mit größtmöglicher Dichtigkeit im Bereich der Lautsprecheraufnahme
erforderlich.
Wenn Sie sich dazu entschlossen haben, die mitgelieferten Lautsprecherabdeckungen zu
verwenden, dann schrauben Sie den Lautsprecher mit dem Abdeckgitter in die Montage-
öffnung.
InStALLAtIOn DER fREqUEnzWEICHE
Die Frequenzweiche kann theoretisch überall im Innenraum des Fahrzeugs verbaut
werden. Vermeiden Sie Stellen, wo es schmutzig, feucht oder heiß ist oder werden kann.
Achten Sie weiter darauf, dass Sie die Frequenzweiche in ausreichendem Abstand zu
stromführenden Kabeln halten, um Einstreuungen und das daraus resultierende Pfeifen zu
vermeiden.
ÜberprüfenSieggf.zweimaldierichtigeAnschluss-PolaritätderangeschlossenenLaut-
sprecher!Diesemüssen„inPhase“angeschlossensein,d.h.positiv(+)aufpositiv(+),und
negativ(-)aufnegativ(-).FallseinLautsprecher„außerPhase“angeschlossenseinsollte,
macht sich das mit einer nicht vorhandenen Basswiedergabe und/oder diffusem und ner-
vigem Mittel-/Hochton bemerkbar.
Abb.: Vollversenkte Montage

– 6 –
Hochtöner Pegeleinstellung
Der Jumper auf der Frequenzweiche erlaubt drei verschiedene Pegeleinstellungen für den
Hochtöner. Die Einstellungen sind markiert mit 0dB/-3dB/-6dB. Wählen sie eine Einstel-lung
aus, um eine gute Höhen-Balance zwischen den einzelnen Komponenten zu nden. Die
Intensität des Hochtonbereiches hängt stark vom gewählten Einbauort ab. Daher kann die
Hochtonwiedergabe mal zu vordergründig oder wiederum zu dezent erscheinen. Hören Sie
sich alle drei Einstellungen genau an, um die für Ihr Auto beste Wiedergabe zu
erreichen.
Tiefmitteltöner Bypass-Schalter
DerzweiteJumpermitBezeichnung„MID“aufderFrequenzweicheermöglichtdasÜber-
brücken des Lowpass-Filters für den Tiefmitteltöner, um den Frequenzbereich nach oben zu
erweitern. Dies ist erforderlich, wenn z.B. der Lautsprecher durch die Originalabde-ckung
stark verdeckt ist und somit die hohen Mittenfrequenzen nicht richtig wiedergege-ben wer-
den können.
Wenn Sie die mitgelieferten Lautsprecherabdeckungen verwenden, stellen Sie den Schal-
teraufdie„-MID“-Stellung.InderJumperstellung„+MID“zeigtdasKomponentnensystem
durch erhöhte Leistungaufnahme im Mitteltonbereich eine tiefere Impedanz. Es sollte daher
an einer Endstufe betrieben werden, die Verstärker-IC’s von Headunits und Monicei-vern
können hier schon zu hörbaren Verzerrungen neigen.
Hochtöner Polaritätsprüfung
Um sicherzustellen, das die Tiefmitteltöner und die Hochtöner in Phase spielen, ist es rat-
sambeibeidenHochtönerkabelnanderFrequenzweichedieAnschlüssefür(+)und(-)zu
tauschen und das bessere Ergebnis anhand eines Hörtests zu ermitteln.
In Abhängigkeit der Entfernung beide Lautsprecher-Komponenten zueinander, kann ein
gegenphasiger Anschluss ein korrektes Klangbild am Hörplatz erzeugen.
Abb.: Jumperposition
Tiefmitteltöner
Bypass
Hochtöner
Pegeleinstellung

– 6 – – 7 –
– 7 –
RODEK COmpOnEnt SpEAKER SyStEm
Congratulations!
You have purchased one of the nest car-audio 2-way component loudspeaker systems
available today. RODEK loudspeakers are engineered and manufactured to set new bench-
marks of musical performance and technical reliability. RODEK RNC component systems
are developed to render at “off-axis” frequency response. The result is an unsurpassed
crisp and detailed resolution in the mid- and high frequency range, offering a naturally
balanced soundstage with full depth of image. By using only the best quality components,
RODEK RNC component systems will be guaranteed to give a long trouble free life for the
true audiophile.
Please read and follow the provided installation and operating instructions carefully, in order
to benet from the full sound quality and performance of this high quality product.Retain
your purchasing receipt, the giftbox and the manual for future use.
KEy fEAtURES
RnC136nEO & RnC166nEO
MID/WOOFER
■Euro-DIN Cast Aluminum Basket
■Injection Moulded Poly Cone
■NBR Nitrile Rubber Dustcap
■Polyimide Voice Coil Former
■MBR Butyl Rubber Surround
■Neodymium Magnet Motor
■CCA Wire Voice Coil
■Chromed Pole Plates
TWEETER
■ 0.75"AluminiumDomeTweeter
■Swiveling Housing Design
■Flat-/Flush Mounting Adapters
■Neodymium Magnet Motor
■Polyimide Voice Coil Former
■Ferrouid Cooled Voice Coil
CROSSOVER
■Outboard 12/12dB Octave Network
■Mid/Woofer LPF Bypass Switch
■3-Level Tweeter Attenuation
■MKT Polyester-Film Capacitors
■Thermoswitch Tweeter Protection

– 8 –
– 8 –
RnC136 & RnC166
MID/WOOFER
■Euro-DIN Cast Aluminum Basket
■Injection Moulded Poly Cone
■NBR Nitrile Rubber Dustcap
■Polyimide Voice Coil Former
■MBR Butyl Rubber Surround
■Sr-Fe Magnet Motor
■Vented Motor Structure
■CCA Wire Voice Coil
■Chromed Pole Plates
TWEETER
■ 0.75"AluminiumDomeTweeter
■Swiveling Housing Design
■Flat-/Flush Mounting Adapters
■Neodymium Magnet Motor
■Polyimide Voice Coil Former
■Ferrouid Cooled Voice Coil
CROSSOVER
■Outboard 12/12dB Octave Network
■Mid/Woofer LPF Bypass Switch
■3-Level Tweeter Attenuation
■MKT Polyester-Film Capacitors
■Thermoswitch Tweeter Protection
GEnERAL mOUntInG AnD InStALLAtIOn HIntS
• Choosealocationwherethewooferandthetweetercanbemountedclosetoeach
other.
• Makesurethetweetersaremountedinaplacewheretheyareobstructedaslittleas
possible.
• Thepositionwherethemid/wooferwillbemountedmustbelevelinordertoprovidea
tight seal.
• Checkbehindthechosenmountinglocationstomakesurethatthereareno
obstructions in the way, e.g. window tracks, electrical wiring, gas tank etc.
• Usehigh-qualityspeakercablewithacross-sectionofatleast1,5mm²toconnectthe
crossover unit to the power amplier or to the head-unit.
• Beforemountingthecrossover,checkoutbothtweeterattenuationlevelsbysettingthe
jumper on the crossovers printed circuit board to either 0dB/-3dB/-6dB position.
• Yourcomponentsystemneedssometimeto“breakin”.Especiallythemid/woofer
speaker units will need some hours before the optimum sound quality is achieved.
• Thehigh-passcrossoverfrequencyshouldpreferablybesetinbetween70to110Hzfor
the RNC136/RNC136NEO and 60 to 90 Hz for the RNC166/RNC166NEO respectively.
– 9 –

– 8 – – 9 –
– 8 – – 9 –
InStALLInG tHE tWEEtER
Two different tweeter mounting options are provided by the tweeter mounting hardware
included in the set contents:
Flat Surface Mounting Option
Usetheatmountingadapterhousingasatemplate:Drillthreeholes:One7mmdiameter
hole for the tweeter wire routing, two smaller pilot holes for the tweeter xation screws. Fix
the at mounting adapter ring to the surface, using the two provided self tapping screws.
Feed the wire through the adapter bottom plate and the pre-drilled hole. Align the tweeter
unit with the adapter housing and x the tweeter in place by turning it clockwise.
Abb.: Flat Surface Mounting
Flush Mounting Option
Find a good location where to install the tweeters. Cut the mounting hole, the exact cutout
diameteris40.5mm.Checktheclearancebehindthesurface,beforeyoustarttocutthe
hole! The assembled surface mount tweeter unit needs approx. 22 mm installation depth/
clearance, to be mounted properly. Preassemble the at mounting ring with the crossobla-
de and the metric screw contained in the tweeter mounting hardware bag. Insert the ush
munt adaptor into the hole that was cut. Insert the main tweeter into the adaptor’s rear
opening and hold the preassembled at ring with crossoblade in place, and lock it with a
clockwise turn.

– 10 –
InStALLInG tHE mID/WOOfER
The EURO-DIN frame mid/woofers allow easy replacement of the factory installed speaker
systems. Their frame/bolt hole conguration is made to match perfectly with European and
Asian car factory speaker cut-outs.
For best bass performance, the mid/woofers must be mounted on a solid background,
providing an airtight and perfect t.
If you intend to use the speaker grilles provided, mount the grille on top of the mid/woo-fer.
mOUntInG tHE CROSSOVER
The crossover can be mounted in any location inside the vehicle. Stay away from places
that could lead to excessive exposure to dirt, moisture or heat.
Double check the connection of all the speaker wires! They must be connected in-phase,
thatispositive(+)isconnectedtopositive(+),andnegative(-)isconnectedtonegative(-).
Ifoneofthespeakersisconnectedwithreversedpolarity(outofphase)tothecrossover,
the result could be low bass output or/and a dislocated soundstage. However, it is
advisable to reversely connect both tweeter wires to the crossover unit and check the sonic
result by a short listening test. Depending on the distance of mid/woofer to tweeter the
overall sound quality and the soundstage might benet from reversed polarity connection
of both tweeter units.
Fig. Flush Mounting

– 10 – – 11 –– 11 –
Tweeter Level Attenuation
A jumper allows for three tweeter attenuation levels! The jumper is located on the printed
circuit board of the crossover unit. The three selectable attenuations are marked with 0dB/-
3dB/-6dB. The tweeter attenuation jumper should be used, to ne tune the treble balance
of your component system, since the intensity of the high frequency reproduction depends
mainly on the tweeter mounting location.
It is highly recommended to listen to all three attenuation settings, to obtain the most
pleasing treble balance in your car.
Mid/Woofer Bypass Switch
The second switch on the x-over PC-board allows to bypass the lowpass lter of the mid/
woofer,toextendthefrequencyresponseupto5kHztocopewithmountinglocationsthat
are less than ideal, i.e. when the mid/woofers are installed into OEM factory openings,
where the factory mounted grille obstructs the radiation of higher frequencies. For all installs
where the mid/woofers are mounted using the supplied grilles, the slide swich shall be set to
its „-MID“ setting. Withjumpersetto„+MID“thecomponentsetwillhavealowerimpedance
and draws more current. Thus, an amplier should be driving the component set because
normal headunits and moniceivers can react with elevated distortions to lower impedances.
Tweeter Polarity Check
To be sure that mid/woofer and tweeter play in phase acoustically, it is advisable to connect
both main tweeter wires in reverse and „normal“ manner, to the crossover unit and check
the sonic result by a short listening test. Depending on the distance of mid/woofer to tweeter
the overall sound quality and the soundstage might benet from reversed polarity connec-
tion of both tweeter units.
Fig.: Jumperposition
Mid/Woofer
Bypass
Tweeter Level
Attenuation

– 12 –– 12 –
tECHnICAL SpECIfICAtIOnS
RNC136
Specifications Technische Daten
2-way 5¼”component speaker 2-Weg 13 cm Komponenten-Lautsprecher
Frequency response: 60 Hz–30 kHz Frequenzgang: 60 Hz–30 kHz
Nominal impedance: 4 ohms Nennimpedanz: 4 Ohm
Sensitivity 1W/1m: 86 dB Empndlichkeit 1W/1m: 86 dB
Nominal power handling: 80 Wrms Nennbelastbarkeit: 80 Wrms
Mounting diameter: 122 mm Einbaudurchmesser: 122 mm
Mounting depth: 64 mm Einbautiefe: 64 mm
RNC166
Specifications Technische Daten
2-way 6 ½” component speaker 2-Weg16.5cmKomponenten-Lautsprecher
Frequencyresponse:50Hz–30kHz Frequenzgang:50Hz–30kHz
Nominal impedance: 4 ohms Nennimpedanz: 4 Ohm
Sensitivity 1W/1m: 88 dB Empndlichkeit 1W/1m: 88 dB
Nominal power handling: 100 Wrms Nennbelastbarkeit: 100 Wrms
Mounting diameter: 146 mm Einbaudurchmesser: 146 mm
Mountingdepth:72mm Einbautiefe:72mm

– 12 – – 13 –– 12 –
RNC136NEO
Specifications Technische Daten
2-way 5¼” component speaker 2-Weg 13 cm Komponenten-Lautsprecher
Frequency response: 60 Hz–30 kHz Frequenzgang: 60 Hz–30 kHz
Nominal impedance: 4 ohms Nennimpedanz: 4 Ohm
Sensitivity 1W/1m: 86 dB Empndlichkeit 1W/1m: 86 dB
Nominal power handling: 80 Wrms Nennbelastbarkeit: 80 Wrms
Mounting diameter: 122 mm Einbaudurchmesser: 122 mm
Mounting depth: 49 mm Einbautiefe: 49 mm
RNC166NEO
Specifications Technische Daten
2-way 6 ½” component speaker 2-Weg16.5cmKomponenten-Lautsprecher
Frequencyresponse:50Hz–30kHz Frequenzgang:50Hz–30kHz
Nominal impedance: 4 ohms Nennimpedanz: 4 Ohm
Sensitivity 1W/1m: 88 dB Empndlichkeit 1W/1m: 88 dB
Nominal power handling: 100 Wrms Nennbelastbarkeit: 100 Wrms
Mounting diameter: 146 mm Einbaudurchmesser: 146 mm
Mountingdepth:53mm Einbautiefe:53mm

– 14 –
WARRAnty AnD SERVICE
RODEK warrants this component set to be free of defects in materials and workmanship for
two years from the date of purchase at retail, contingent upon being installed or approved
by an authorized RODEK dealer.
RODEK will at its own discretion repair or replace any mechanically defective speaker unit
of this component set during this warranty period.
Should your RODEK component set, or parts of it require warranty service, please return
it to the retailer from whom it was purchased. Please do not send any product to RODEK.
Should you have difficulty in nding an authorized RODEK service center, details are
available from the national distributor in the country of purchase.
Abuse of this component set due to excessive amplier power, improper installation,
amplier clipping or physical damage is not covered under warranty.
GARAntIE UnD SERVICE
RODEK gewährt auf dieses Produkt, bzw. seine Einzelteile eine Garantiezeit von ZWEI
JAHREN, gültig ab Datum des Kaufbeleges. Diese umfassende Garantieleistung basiert
auf korrekter Installation des Sets durch einen autorisierten Fachhändler. Die Garantie
gewährleistet den kostenlosen Ersatz von allen mechanisch defekten Einzellautsprechern
und Frequenzweichen. Im Falle eines Schadens, bringen Sie dieses Komponentensystem
am besten zurück zum autorisierten Fachhandelspartner, wo es gekauft wurde. Sollten Sie
Schwierigkeiten haben, einen autorisierten Fachhandelspartner zu nden, schauen Sie
bitte auf der Homepage www.rodek.com nach! Senden Sie dieses System auf keinen Fall
direkt an die angegebene Adresse des Hauptsitzes, dies könnte grosse Verzögerungen bei
derGarantieabwicklungzurFolgehaben.MissbrauchoderelektrischeÜberlastungdieses
Komponenten-Systems in Form von überhöhter Leistungszufuhr, fehler- oder laienhafter
Installation, clippendem Verstärker, oder Fremdeinwirkung durch Manipulation/Modikation
an den Einzelteilen fallen nicht unter die Garantie-Gewährleistung!

– 14 – – 15 –
WARRAnty CARD
RODEK 2-WAY COMPONENT SYSTEMS
Model name: q RNC136 qRNC136NEO q RNC166 q RNC166NEO
Date of purchase:
Your name:
Your address:
City:
State: ZIP or Postal Code:
Country:
Your Dealer:

RODEK
12300 Edison Way
Garden Grove
CA 92841 U.S.A.
