Rotel T11 User manual

Owner’s Manual
Manuel de l’utilisateur
Bedienungsanleitung
Manual de Instrucciones
Gebruikershandleiding
Manuale di istruzioni
Instruktionsbok
Инструкция пользователя
T11
DAB/FM Stereo Tuner
Tuner Stéréo DAB/FM
DAB/FM-Stereo-Tuner
Sintonizador Estereofónico de FM/DAB
DAB+/FM-stereotuner
Sintonizzatore FM Stereo/DAB
DAB/FM-radio
DAB/FM стерео тюнер

2T11 DAB/FM Stereo Tuner
Rotel products are designed to comply with international directives
on the Restriction of Hazardous Substances (RoHS) in electrical
and electronic equipment and the disposal of Waste Electrical and
Electronic Equipment (WEEE). The crossed wheelie bin symbol
indicates compliance and that the products must be appropriately
recycled or processed in accordance with these directives.
This symbol means that thisunit is double insulated. Anearth connection
is not required.
DAB

3
English
Important Safety Instructions
WARNING: There are no user serviceable parts inside. Refer all servicing to qualified service personnel.
WARNING: To reduce the risk of fire or electric shock, do not expose the unit to moisture or water. Do
not expose the unit to dripping or splashing. Do not place objects filled with liquids, such as vases, on the
unit. Do not allow foreign objects to get into the enclosure. If the unit is exposed to moisture, or a foreign
object gets into the enclosure, immediately disconnect the power cord from the wall. Take the unit to a
qualified service person for inspection and necessary repairs.
Read all the instructions before connecting or operating the component.
Keep this manual so you can refer to these safety instructions.
Heed all warnings and safety information in these instructions and on the product itself. Follow all
operating instructions.
Clean the enclosure only with a dry cloth or a vacuum cleaner.
Do not use this unit near water.
Do not place the unit on a bed, sofa, rug, or similar surface that could block the ventilation openings. If
the unit is placed in a bookcase or cabinet, there must be ventilation of the cabinet to allow proper cooling.
Keep the component away from radiators, heat registers, stoves, or any other appliance that produces heat.
WARNING: The rear panel power cord connector is the mains power disconnect device. The device must
be located in an open area that allows access to the cord connector.
The unit must be connected to a power supply only of the type and voltage specified on the rear panel.
(USA: 120 V/60Hz, EC: 230V/50Hz)
Connect the component to the power outlet only with the supplied power supply cable or an exact equivalent.
Do not modify the supplied cable. A polarized plug has two blades, with one wider than the other. A
grounding plug has two blades plus a third grounding prong. These are provided for your safety. Do not
defeat grounding and/or polarization safety provisions. If the supplied plug does not fit your outlet, please
consult an electrician for replacement of the obsolete outlet. Do not use extension cords.
The mains plug is the disconnect of the unit. In order to completely disconnect the unit from the supply
mains, remove the main plug from the unit and the AC power outlet. This is the only way to completely
remove mains power from the unit.
Do not route the power cord where it will be crushed, pinched, bent, exposed to heat, or damaged in any
way. Pay particular attention to the power cord at the plug and where the cord exits the back of the unit.
The power cord should be unplugged from the wall outlet during a lightning storm or if the unit is to be
left unused for a long period of time.
Use only accessories specified by the manufacturer.
Use only with a cart, stand, rack, bracket or shelf system strong enough to support the
unit. Use caution when moving the unit to avoid injury or damage to the unit.
Immediatelystopusingthecomponentandhave it inspected and/or serviced by a qualifiedserviceagency if:
•The power supply cord or plug has been damaged.
•Objects have fallen or liquid has been spilled into the unit.
•The unit has been exposed to rain.
•The unit shows signs of improper operation.
•The unit has been dropped or damaged in any way.
The batteries in the remote control should not be exposed to excessive temperature such as sunshine,
fire or other heat sources.
Notice
The rear RS232 connection should be handled by authorized persons only.
FCC Information
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant
to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instruction, may cause harmful interference
to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If this equipment
does cause harmful interference to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the interference by one or more of the
following measures:
•Reorient or relocate the receiving antenna.(TV, radio, etc.)
•Increase the separation between the equipment and receiver.
•Connect the equipment to an outlet on circuit different from that to which the receiver is connected.
•Consult the dealer or an experienced radio/TV technician for additional help.
Caution
This device complies with part 15 of the FCC Rules. Operation is subject to the following to conditions: (1)
This device may not cause harmful interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.

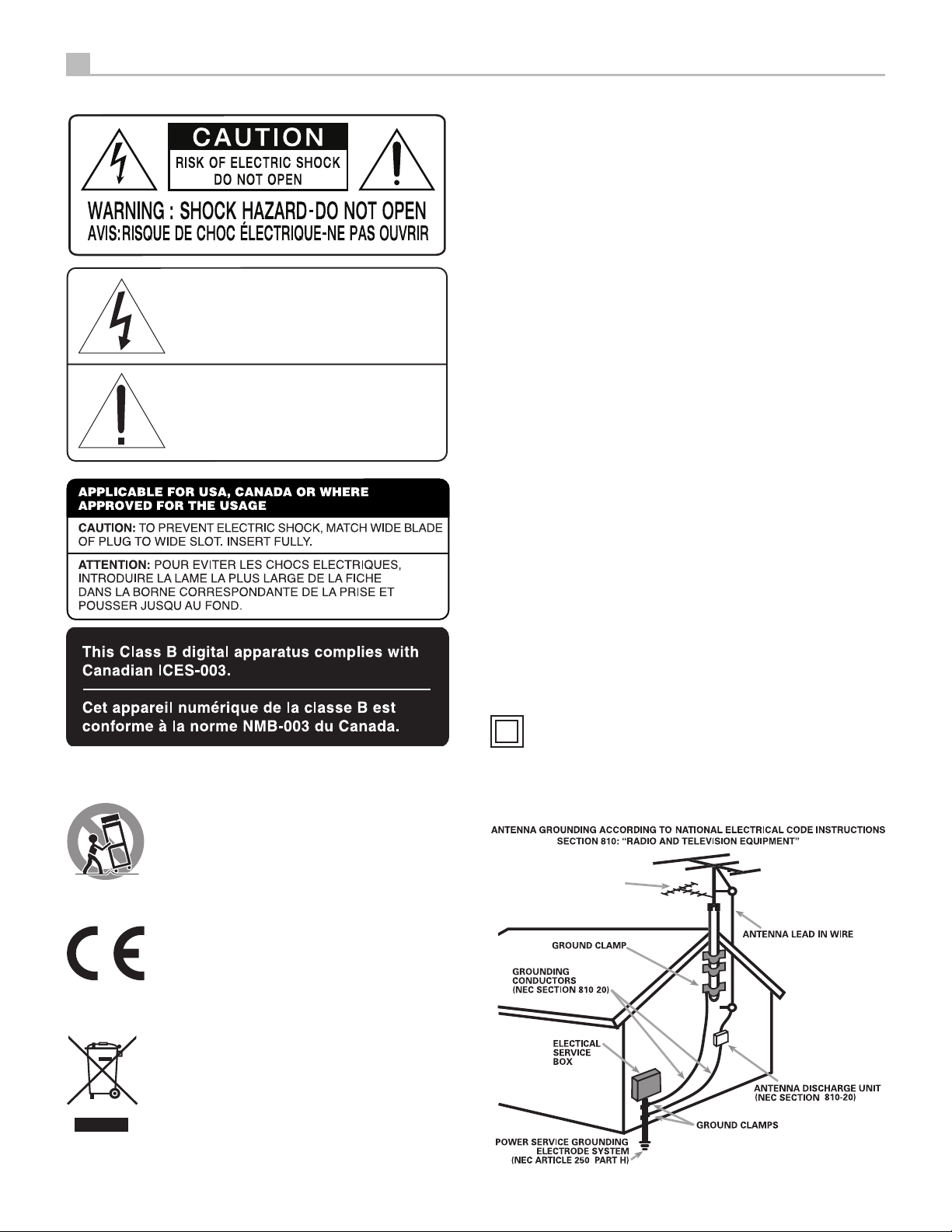

NOTE TO CATV SYSTEM INSTALLER: Call the CATV system or antenna installer’s attention
to Article 820-40 of the NEC. This provides guidelines for proper grounding and, in particular, specifies
that the cable ground shall be connected to the grounding system of the building, as close to the point of
cable entry as practical. See installation diagram.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against
interference in a residential installation. This equipment generates and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions, may cause interference to radio or TV
communications. There is no guarantee that interference will not occur in a particular installation. If this
equipment does cause interference to radio or television reception, which can be determined by turning
the equipment off and on, try to correct the interference by one or more of the following measures:
•Reorient or relocate the receiving antenna.
•Increase the separation between the unit and the television tuner.
•Connect the unit to an AC power outlet on a different electrical circuit.
•Consult your authorized Rotel retailer for assistance.

4T11 DAB/FM Stereo Tuner

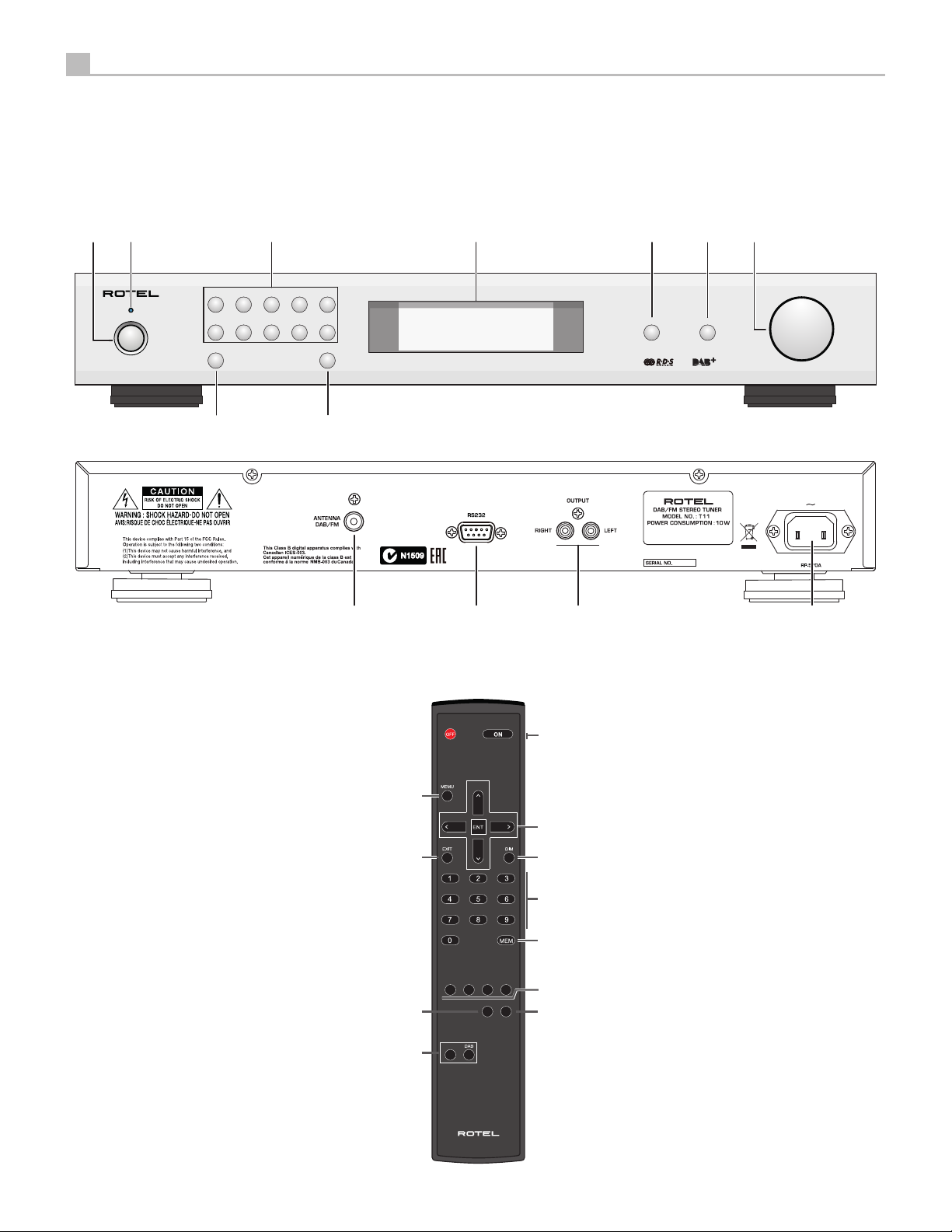

Figure 1: Controls and Connections
Commandes et Branchements
Bedienelemente und Anschlüsse
Controles y Conexiones
Bedieningselementen en aansluitingen
Controlli e connessioni
Funktioner och anslutningar
Органы управления и разъемы
ENT
- PRESET +
RR-T98
RDS MONO
- TUNE +
FM
A
H
B
D
E
F
J
IC
G
K
Figure 2: RR-T98 Remote Control
Télécommande RR-T98
Fernbedienung RR-T98
Mando a Distancia RR-T98
Afstandsbediening RR-T98
Telecomando RR-T98
Fjärrkontrollen RR-T98
Пульт ДУ RR-T98
POWER
T 11
12345
67890 FM DAB
FM MONO
MEMORY
0
89
- = q
2
134567

5
English

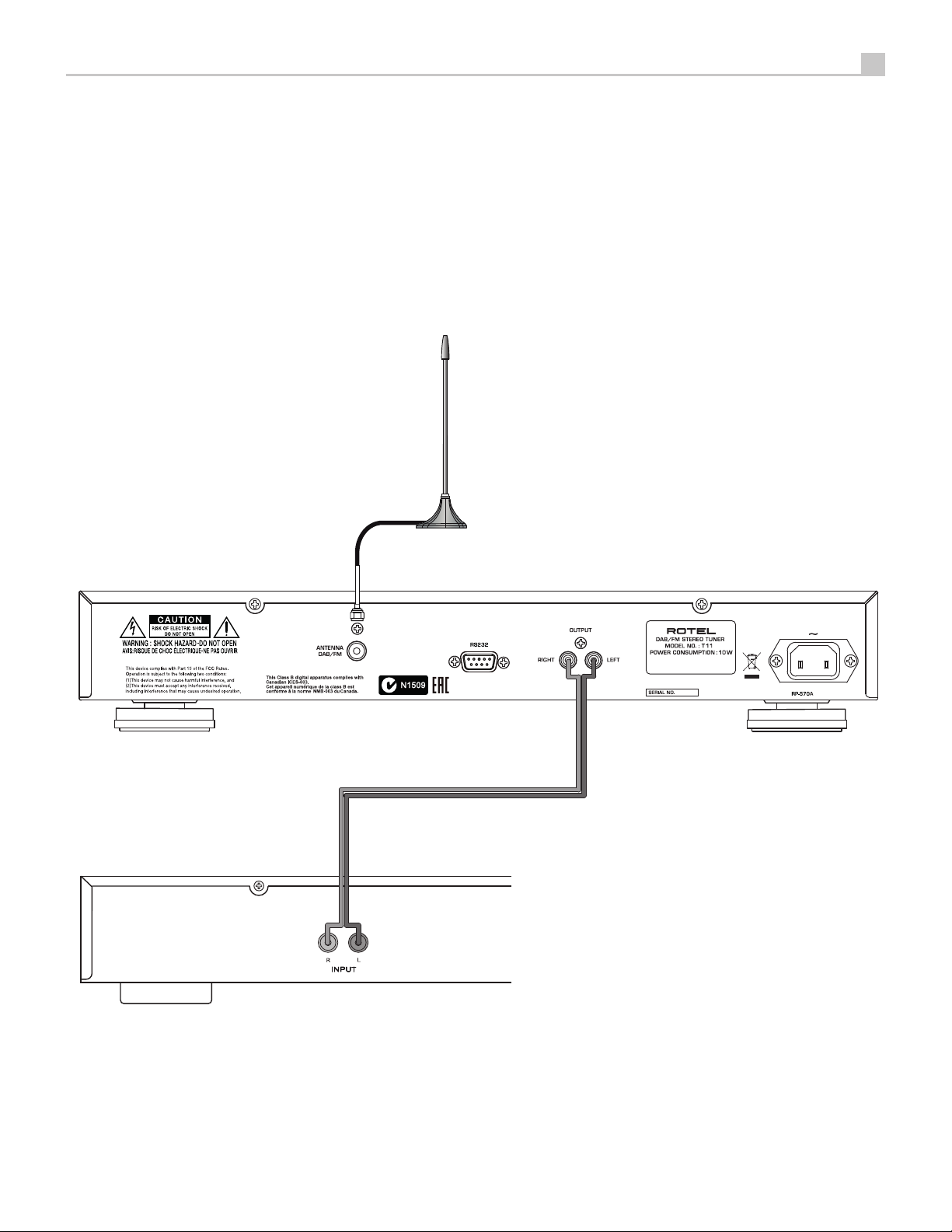

Figure 3: Hook-up Illustration
Branchements Principaux
Anschlussdiagramm
Ilustración del Conexionado
Aansluiten Afbeelding
Collegamenti
Inkoppling
Схема подключения
PRE AMPLIFIER

6T11 DAB/FM Stereo Tuner
Important Notes
When making connections be sure to:
4Turn off all the components in the system before hooking up any components, including loudspeakers.
4Turn off all components in the system before changing any of the connections to the system.
It is also recommended that you:
4Turn the volume control of the amplier all the way down before the amplier is turned on or off.
Remarques importantes
Pendant les branchements, assurez-vous que :
4Tous les maillons sont éteints avant leur branchement, quels qu’ils soient, y compris les enceintes acoustiques.
4Éteignez tous les maillons avant de modier quoi que ce soit au niveau de leurs branchements, quels qu’ils soient.
Il est également recommandé de :
4Toujours baissez le niveau sonore via le contrôle de volume, avant d’allumer ou d’éteindre l’amplicateur.
Wichtige Hinweise
Achten Sie beim Herstellen der Verbindungen auf Folgendes:
4Schalten Sie alle Komponenten im System ab, bevor Sie Geräte (einschließlich Lautsprecher) anschließen.
4Schalten Sie alle Komponenten im System ab, bevor Sie Anschlüsse im System verändern.
Ferner empfehlen wir, dass
4Sie die Lautstärke herunterdrehen, bevor Sie die Endstufe ein- oder abschalten.
Notas Importantes
Cuando realice las conexiones, asegúrese de que:
4Desactiva todos los componentes del equipo, cajas acústicas incluidas, antes de conectar cualquier nuevo componente en el mismo.
4Desactiva todos los componentes del equipo antes de cambiar cualquier conexión del mismo.
También le recomendamos que:
4Reduzca el nivel de volumen de su amplicador a cero antes de activarlo o desactivarlo.
Héél belangrijk
Bij het maken van de verbindingen:
4Zorg dat niet alleen de T11 unit, maar de gehele installatie uitstaat, als nog niet alle verbindingen gemaakt zijn.
4Zorg dat niet alleen de T11 unit, maar de gehele installatie ook uitstaat, als u verbindingen gaat wijzigen.
Wij raden u ook aan om
4de volumeregelaar van de voorversterker geheel dicht te draaien (volkomen naar links) wanneer u uw eindversterker aan- of uitzet.
Note importanti
Quando effettuate i collegamenti assicuratevi di:
4Spegnere tutti i componenti del sistema prima di collegare qualsiasi componente, inclusi i diffusori.
4Spegnere tutti i componenti del sistema prima di modicare qualsiasi connessione nel sistema.
Vi raccomandiamo inoltre di:
4Portare il volume a zero prima di accendere o spegnere l’amplicatore.
Viktigt
Tänk på följande när du gör anslutningar:
4Stäng av alla komponenter i anläggningen innan du ansluter nya komponenter, inklusive högtalare.
4Stäng av alla komponenter i anläggningen innan du ändrar någon anslutning i anläggningen.
Vi rekommenderar också föjlande:
4Vrid ner volymen på förstärkaren helt och hållet innan förstärkaren slås på eller av.
Важные замечания
Перед подсоединением обязательно:
4Отключите все компоненты в системе перед подсоединением любых компонентов, включая акустические системы.
4Отключите все компоненты в системе перед изменением любых соединений в системе.
Также рекомендуем вам:
4Уменьшить громкость усилителя до минимума перед включением и выключением.

7
English
About Rotel
Our story began over 50 years ago. Over the decades, we have received
hundreds of awards for our products and satised hundreds of thousands
of people who take their entertainment seriously - like you!
Rotel was founded by a family whose passionate interest in music led them
to manufacture high-delity components of uncompromising quality. Through
the years, that passion has remained undiminished and the family goal of
providing exceptional value for audiophiles and music lovers, regardless
of their budget, is shared by all Rotel employees.
Rotel’s engineers work as a close team, listening to, and ne tuning, each
new product until it reaches their exacting musical standards. They are
free to choose components from around the world in order to make that
product the best they can. You are likely to nd capacitors from the United
Kingdom and Germany, semiconductors from Japan or the United States,
while toroidal power transformers are manufactured in Rotel’s own factory.
We all have concerns about our environment. And, as more and more
electronics are produced it is especially important for a manufacturer to do all
it can to engineer products that have a minimum impact on the environment.
At Rotel, we are proud to do our part. We have reduced the lead content
in our products by using special lead-free ROHS solder and components.
Our engineers continually strive to improve power supply efciency without
compromise to quality. When in standby mode Rotel products use minimal
power to meet global Standby Power Consumption requirements.
The Rotel factory is also doing their part to help the environment through
constant improvements to product assembly methods for a cleaner and
greener manufacturing processes.
All of us at Rotel thank you for buying this product. We are sure it will bring
you many years of enjoyment.
Contents
Important Safety Instructions ..........................................3
Figure 1: Controls and Connections 4
Figure 2: RR-T98 Remote Control 4
Figure 3: Hook-up Illustration 5
Important Notes 6
About Rotel.......................................................7
Getting Started ....................................................8
A Few Precautions 8
Key Features 8
Placement 8
AC Power and Control ...............................................8
AC Power Input q8
Power Switch 1Aand Power Indicator 28
Connection Overview ................................................8
DAB/FM Broadcasting 08
RS232 Connector -8
OUTPUT =8
FM RADIO........................................................8
FM Radio Station Playing 8
Storing a radio station in a preset 9
Playing a preset radio station 9
FM Settings Menu 9
RDS Broadcast Reception .............................................9
RDS Button J9
MONO Button G9
DAB RADIO ......................................................10
DAB Radio Station Playing 10
Storing a DAB station in a preset 10
Playing a preset DAB station 10
DAB Settings Menu 10
Remote Unit Advanced Buttons........................................10
Troubleshooting ...................................................11
Power Indicator Is Not Illuminated 11
No Sound 11
Cannot Tune to DAB/DAB+ Preset Station 11
Specications ....................................................11

8T11 DAB/FM Stereo Tuner
Getting Started
Thank you for purchasing the Rotel Tuner. When used in a high-quality
music or home theater system, your Rotel Tuner will provide years of
musical enjoyment.
A Few Precautions
WARNING: To avoid potential damage to your system, turn off
ALL the components in the system when connecting or disconnecting
components. Do not turn the system components back on until you are
sure all the connections are correct and secure.
Please read this manual carefully. In addition to basic installation and
operating instructions, it provides valuable information on various unit
system congurations as well as general information that will help you get
the optimum performance from your system. Please contact your authorized
Rotel dealer for answers to any questions you might have. In addition, all
of us at Rotel welcome your questions and comments.
Save the unit shipping carton and all enclosed packing material for future
use. Shipping or moving the unit in anything other than the original packing
material may result in severe damage to your unit and void the warranty.
If included in the box please ll out and send in the owner`s registration
card. Also be sure to keep the original sales receipt. It is your best record
of the date of purchase, which you will need in the event warranty service
is ever required.
Key Features
• Listen to FM and DAB/DAB+ broadcasts.
• 30 Station Presets for memorizing your favorite DAB/DAB+, FM stations.
• RDS (Radio Data System) capability.
• DAB/DAB+ (Digital Audio Broadcast), a digital transmission available
throughout Europe and other parts of world.
Placement
Place the unit on a solid, level surface away from sunlight, heat, moisture,
or vibration.
AC Power and Control
AC Power Input q
Your unit is congured at the factory for the proper AC line voltage in the
country where you purchased it (USA: 120 volts/60 Hz, Europe: 230
volts/50 Hz). The AC line conguration is noted on a label on the back panel.
NOTE: Should you move your unit to another country, it may be possible
to recongure it for use on a different line voltage. Do not attempt to
perform this conversion yourself. Opening the enclosure of the unit
exposes you to dangerous voltages. Consult a qualied service person
or the Rotel factory service department for information.
NOTE: Some products are intended for sale in more than one country
and as such are included with more than one AC cord. Please use
only the one appropriate for your country/region.
The T11 unit should be plugged directly into a 2-pin polarized wall outlet
or into the switched outlet on another component in your audio system. Do
not use an extension cord.
Be sure the POWER SWITCH 1on the front panel of the unit is turned off
(in the “out” position). Then, connect the supplied power cord to the Power
Connector qon the rear of the unit and the AC power outlet.
If you are going to be away from home for an extended period of time such
as a month-long vacation, it is a sensible precaution to unplug the unit (as
well as other audio and video components) while you are away.
Power Switch 1Aand Power Indicator 2
The power switch is located on the left side of the front panel. To turn the
unit ON, push the switch in.
The indicator light above the switch will light, indicating that the unit is
turned on. To turn the unit off, push the button again and return it to the
“out” position.
Connection Overview
Before continuing further to other sections in the manual, please make sure
all the cable connections are made properly. Refer to gure 3.
DAB/FM Broadcasting 0
Please use the supplied indoor antenna to connect the DAB and FM connector
on the rear panel. Experiment with different positions to maximize reception.
RS232 Connector -
The unit can be controlled via RS232 for integration with automation systems.
The RS232 input accepts a standard straight DB-9 Male-to-Female cable.
For additional information on the connections, software, and operating
codes for computer control of the unit, contact your authorized Rotel dealer.
OUTPUT =
The unit outputs a stereo analog signal. Use the supplied audio cable to
connect it with input jacks of your pre-amplier or processor. Be careful
and make sure that connections correspond to each other. Right channel
output must be connected to right channel of pre- amplier’s or processor’s
right channel and vice versa.

9
English
FM RADIO
Before listening to FM radio, make sure that the antenna has been properly
connected.
FM Radio Station Playing
1. Select FM Button from the source buttons 5K. The display will show
as below.
M O 95.25 MHz
[RDS TEXT]
2. Turn the knob 7on the front panel or use the up/down arrow buttons
on the remote control to change the frequency of radio station. Turning
the knob on the front panel or using the up/down arrow buttons on the
remote control one step at a time changes the frequency one step.
3. To auto scan for an FM station, you can choose any of the steps below:
• Press and hold the up/down arrow buttons on the remote control.
• Press the fast-forward/back-ward Fbuttons on the remote control.
Storing a radio station in a preset
While a radio station is playing, push the memory button 8E, then press
the number of preset assigned from numeric keypad 3D, the display
will show preset saved. Up to 30 preset FM radio stations may be stored.
Playing a preset radio station
When a radio station is playing, you can switch to a preset station in one
of the following ways.
1. From the numeric keypad 3D, press preset number of the desired station.
2. Press the PRESET +/- Fbuttons on the remote control to view preset
numbers and corresponding station. Press the up/down Barrow buttons
or the PRESET +/- Fbuttons on the remote control or turn the knob 7
on the front panel to select the desired station, then press the ENT B
button on the remote control to select. Press the FM 5Kbutton again
to exit the preset menu and go back to playing status.
FM Settings Menu
Press the FM 5Kbutton and toggle to the FM settings Menu. There are
3 sub-menus under FM setting.
1. Scan Settings: Select between STRONG STATIONS ONLY or ALL STATIONS.
FM SETUP
> Strong Stations Only*
All Stations
2. Audio Settings: Allow Stereo or Forced Mono.
FM SETUP
> Stereo or Mono*
Mono Only
3. FM Preset: Displays all 30 of the FM preset stations and allows tuning to
the selected preset by pressing the ENT Bbutton on the remote control.
To make changes in the FM settings menu, turn the knob 7on the front
panel or use the up/down Barrow buttons on the remote control. To make
a change press the ENT Bbutton on the remote control.
RDS Broadcast Reception
This Rotel unit is equipped with RDS (Radio Data Systems) reception
capabilities. The RDS broadcast system provides additional functionality
to FM radio reception by transmitting encoded information along with the
radio signal. This signal is decoded by an RDS receiver and can provide
a range of informational features including:
1. A display of the station’s identifying name (e.g. BBC1).
2. A display of the station’s program content (e.g. ROCK or NEWS).
3. Trafc information broadcasts.
4. A scrolling text display for announcements or information.
5. Current time and date.
RDS broadcasting has been widely available in many European markets
for years. There are a large number of RDS stations and most users will be
familiar with the features and operation.
NOTE: The RDS features are entirely dependent on the broadcaster
sending properly encoded signals. Thus, they will only be available in
markets where RDS is currently implemented and where stations are
broadcasting these data signals.
RDS Button J
The RDS button on the remote control can step through the various displays.
Press the RDS button on the remote control to step through the following
displays.
1. Radio Text.
2. Name of station.
3. PTY, or the type of content.
4. Today’s date and current time.
MONO Button G
The MONO button on the remote control changes the FM mode from stereo
reception to mono reception. In stereo mode, a stereo signal will be heard
if the station is broadcasting a stereo signal and there is sufcient signal
strength.
NOTE: Switching to mono mode can be a useful way to improve the
reception of weak or distant FM signals. Less signal strength is required
for clean mono reception than for stereo reception.

10 T11 DAB/FM Stereo Tuner
DAB RADIO
Make sure that your local area can receive Digital Audio Broadcast (DAB)
broadcasting signal.
Press the DAB 6button on the front of the panel, or remote K.
DAB channels are categorized into ensembles, which are also known as
multiplexes. Each multiplex provides a number of stations and each service
contains a primary service that can contain secondary services. DAB
technology allows broadcasters to transmit additional data along with the
audio, which can include other audio channels, text and even images and
computer data in the future.
DAB Radio Station Playing
1. Select DAB 6Button from the front panel and the unit will scan for
available stations. After scanning you will see the following menu.
Station List
> BBC 1
BBC 2
2. Press the ENT Bbutton on the remote control to select the station and
start playing the station.
Storing a DAB station in a preset
While a DAB station is playing, push the memory button 8E, then press
the number of preset assigned from numeric keypad 3D. Up to 30 preset
DAB radio stations may be stored.
Playing a preset DAB station
When a DAB station is playing, you can switch to a preset station in one
of the following ways.
1. From the numeric keypad 3D, press the preset number of the desired
station.
2. Press the PRESET +/- Fbuttons on the remote to view preset numbers
and corresponding station. Press the up/down Barrow buttons or the
PRESET +/- Fbuttons on the remote control or turn the knob 7on the
front panel to choose the desired station, then press the ENT Bbutton
on the remote control.
DAB Settings Menu
Press the DAB 6on the front panel or remote Kto toggle to the DAB
settings Menu. Turn the knob on the front panel or use the up/down arrow
buttons on the remote control to go through each sub-menu.
• Station List: Shows station list.
• Local Scan: Start a limited scan of available stations by pressing the ENT
Bbutton on the remote control. (Not available in all markets).
• Full Scan: Start a full range scan of available stations by pressing the
ENT Bbutton on the remote control.
• Manual Tune: Press the ENT Bbutton on the remote control and select
stations manually by turning the knob on the front panel or using the up/
down Barrow buttons on the remote control.
• DRC, Dynamic Range Control: Select between “High”, “Low” and “Off”.
Press the ENT Bbutton on the remote control and turn the knob on the
front panel or use the up/down Barrow buttons on the remote control
to change.
• Station Order: Display station order as either “Alphanumeric“, “Ensemble”
or “Valid”.
• Prune Station: Select between “Yes” or “No”. The Prune setting allows you
to remove stations that are not active or can not be received.
NOTE: Prune will remove unavailable stations from both the Station
List and the DAB Preset List.
• DAB Preset: Displays all 30 of the DAB/DAB+ preset stations and allows
tuning to the selected preset by pressing the ENT Bbutton on the remote
control.
Remote Unit Advanced Buttons
SETUP
To enter the setup menu, press the MENU Hbutton on the remote control
and you will see the following display:
SETUP
> Dimmer
Version
• Dimmer: Controls the brightness of the front panel display, it can be dimmed
with seven steps. Press the left / right arrow buttons on the remote control
to change the display brightness.
NOTE: This setting is stored permanently even after the unit is powered
off.
To temporarily change the display brightness, press the DIM Cbutton on
the remote control.
• Version: Shows the software version loaded in the unit.
• Factory Default: Sets the unit into the original state as when it left the
factory. Presets will be lost.
• Exit: Exits the setup menu.

11
English
Specications
FM Tuner
Usable Sensitivity 22.2 dBf
50dB Quieting Sensitivity 27.2 dBf (mono)
Signal to Noise Ratio (at 65 dBf)
MONO 63 dBf
STEREO 60 dBf
Harmonic Distortion (at 65 dBf)
MONO 0.2%
STEREO 0.3%
Frequency Response 10Hz - 15kHz, ± 3dB
Stereo Separation 40dB/ 37dB
(100Hz/1kHz)
Output level 1.0 V
Antenna Input 75 ohms F connector
DAB Tuner
Sensitivity -80 dBm
Tuning Range Band III (174 - 240MHz)
Audio Data Rate 224kbps (Max)
Frequency Response 20 - 20k Hz +/- 1.0 dB
Analog Output 2.1V at 0 dBFS
Antenna Input 75 ohms F connector
General
Power Consumption 10 watts
Standby Power Consumption ＜0.5 watts
BTU (at 5 watts) 17 BTU/h
Power Requirements (AC)
USA: 120V, 60Hz
Europe: 230V, 50Hz
Dimensions (W x H x D) 430 x 73 x 330 mm
(17 x 2 7/8x 13 in)
Front panel height 60 mm
Weight (net) 4.3 kg (9.48 lbs)
All specifications are accurate at the time of printing.
Rotel reserves the right to make improvements without notice
Rotel and the Rotel Hifi logo are registered trademarks of The Rotel Co.,
Ltd. Tokyo, Japan.
Troubleshooting
Most difculties in audio systems are the result of incorrect connections, or
improper control settings. If you encounter problems, isolate the area of the
difculty, check the control settings, determine the cause of the fault and
make the necessary changes. If you are unable to get sound, refer to the
suggestions for the following conditions:
Power Indicator Is Not Illuminated
The power Indicator should be illuminated whenever the unit is plugged
into the wall power outlet and the power button is pushed in. If it does not
light, test the power outlet with another electrical device, such as a lamp.
Be sure the power outlet being used is not controlled by a switch that has
been turned off.
No Sound
Check the cables between the output and the pre-amplier inputs, be sure
they are connected properly. Refer to Fig. 3.
Cannot Tune to DAB/DAB+ Preset Station
Some stations may become unavailable and will be displayed in the Station
List with a “?” character in front of the station name. These stations are
no longer broadcasting or received by the T11 unit. Presets that are set
to these stations will not function and if selected the T11 unit will display
the DAB menu. To remove stations no longer transmitting use the PRUNE
function in the DAB Menu. This will remove these stations from the Station
List and from the Preset list.

12 T11 Tuner Stéréo DAB/FM
Tous les appareils Rotel sont conçus en totale conformité avec les
directives internationales concernant les restrictions d’utilisation
de substances dangereuses (RoHS) pour l’environnement, dans
les équipements électriques et électroniques, ainsi que pour le
recyclage des matériaux utilisés (WEEE, pour Waste Electrical
and Electronic Equipment). Le symbole du conteneur à ordures
barré par une croix indique la compatibilité avec ces directives,
et le fait que les appareils peuvent être correctement recyclés ou
traités dans le respect total de ces normes.
Ce symbole signifie que cet appareil bénéficie d’une double isolation
électrique. Le branchement d’une mise à la masse ou à la terre n’est
pas nécessaire.
DAB
L’éclair dans un triangle équilatéral indique
la présence interne de tensions électriques
élevées susceptibles de présenter des
risques graves d’électrocution.
Le point d’exclamation dans un triangle
équilatéral indique à l’utilisateur la
présence de conseils et d’informations
importantes dans le manuel d’utilisation
accompagnant l’appareil. Leur lecture est
impérative.

13
Français
Remarques importantes concernant la sécurité
ATTENTION : Il n’y a à l’intérieur aucune pièce susceptible d’être modifiée par l’utilisateur. Adressez-vous
impérativement à une personne qualifiée.
ATTENTION : Pour réduire tout risque d’électrisation ou d’incendie, ne pas exposer l’appareil à une
source humide, ou à tout type de risque d’éclaboussure ou de renversement de liquide. Ne pas poser dessus
d’objet contenant un liquide, comme un verre, un vase, etc. Prenez garde à ce qu’aucun objet ou liquide ne
tombe à l’intérieur de l’appareil par ses orifices de ventilation. Si l’appareil est exposé à l’humidité ou si
un objet tombe à l’intérieur, débranchez-le immédiatement de son alimentation secteur, et adressez-vous
immédiatement et uniquement à une personne qualifiée et agréée.
Tous les conseils de sécurité et d’installation doivent être lus avant de faire fonctionner l’appareil.
Conservez soigneusement ce livret pour le consulter à nouveau pour de futures références.
Tous les conseils de sécurité doivent être soigneusement respectés. Suivez les instructions. Respectez les
procédures d’installation et de fonctionnement indiquées dans ce manuel.
L’appareil doit être nettoyé uniquement avec un chiffon sec ou un aspirateur.
Ne pas utiliser cet appareil près d’un point d’eau.
L’appareil doit être placé de telle manière que sa propre ventilation puisse fonctionner, c’est-à-dire avec
un espace libre d’une dizaine de centimètres minimum autour de lui.
Il ne doit pas être posé sur un fauteuil, un canapé, une couverture ou toute autre surface susceptible de
boucher ses ouïes d’aération ; ou placé dans un meuble empêchant la bonne circulation d’air autour des
orifices d’aération.
Cet appareil doit être placé loin de toute source de chaleur, tels que radiateurs, chaudières, bouches de
chaleur ou d’autres appareils produisant de la chaleur.
ATTENTION : La prise secteur en face arrière constitue le moyen principal pour connecter/déconnecter
l’appareil de son alimentation secteur. L’appareil doit donc être installé de telle manière que ce câble
d’alimentation soit accessible en permanence.
Cet appareil doit être branché sur une prise d’alimentation secteur, d’une tension et d’un type conformes à
ceux qui sont indiqués sur la face arrière de l’appareil (USA : 120 V/60 Hz, CE : 230 V/50 Hz)
Brancher l’appareil uniquement grâce au cordon secteur fourni, ou à un modèle équivalent. Ne pas tenter
de modifier ou changer la prise. Notamment, ne pas tenter de supprimer la prise de terre (troisième broche
de la prise) si celle-ci est présente. Si la prise n’est pas conforme à celles utilisées dans votre installation
électrique, consultez un électricien agréé. Ne pas utiliser de cordon rallonge.
La prise d’alimentation secteur constitue le moyen radical de déconnexion de l’appareil. Elle doit donc
rester en permanence accessible, car sa déconnexion constitue la seule assurance que l’appareil n’est plus
alimenté par le secteur.
Prendre garde à ce que ce cordon d’alimentation ne soit pas pincé, écrasé ou détérioré sur tout son trajet,
et à ce qu’il ne soit pas mis en contact avec une source de chaleur. Vérifiez soigneusement la bonne qualité
des contacts, à l’arrière de l’appareil comme dans la prise murale.
Débranchez le câble d’alimentation en cas d’orage, ou si l’appareil ne doit pas être utilisé pendant une
longue période.
Cet appareil doit être connecté à une prise murale pourvue d’une liaison protégée avec mise à la terre.
N’utilisez que des accessoires préconisés par le constructeur.
N’utilisez que des meubles, supports, systèmes de transport suffisamment solide pour
supporter l’appareil. Procédez toujours avec la plus extrême précaution lorsque vous
déplacez l’appareil, afin d’éviter tout risque de blessure ou des dommages à l’appareil.
L’appareil doit être immédiatement éteint, débranché puis retourné au service après-vente agréé dans
les cas suivants :
•Le câble d’alimentation secteur ou sa prise est endommagé.
•Un objet est tombé, ou du liquide a coulé à l’intérieur de l’appareil.
•L’appareil a été exposé à la pluie.
•L’appareil ne fonctionne manifestement pas normalement.
•L’appareil est tombé, ou le coffret est endommagé.
Les piles de la télécommande ne doivent pas être exposées à une température excessive, comme l’exposition
directe au soleil, au feu ou équivalent.
Remarque
La prise RS-232 à l’arrière ne concerne uniquement que des techniciens agréés.
Information FCC
Cet appareil a été testé afin de vérifier sa conformité avec les normes minima des appareils numériques
de classe B, suivant l’article 15 des normes FCC. Ces normes garantissent une protection suffisante contre
les interférences, dans le cadre d’une utilisation domestique. Cet appareil génère, utilise et peut rayonner
des fréquences radio et peut, s’il n’est pas utilisé selon les conseils prodigués dans ce manuel d’utilisation,
causer des interférences avec les communications radio.
Il n’y a cependant aucune garantie que ces interférences n’interviennent dans certaines installations. Si
vous notez la présence de parasites sur la radio ou la télévision (détectées par la mise sous et hors tension
de l’appareil), vous pouvez essayer d’éliminer ces interférences en essayant une des procédures suivantes :
•Réorientez ou déplacez l’antenne de réception (TV, radio, etc.)
•Augmentez l’éloignement physique entre le récepteur en cause et l’appareil.
•Branchez les autres maillons sur une prise secteur différente de celle sur laquelle est branché le récepteur.
•Consultez votre revendeur, ou un technicien spécialiste de ces questions de réception radio/TV.
Attention
Cet appareil répond aux normes de l’article 15 de la FCC sous les conditions suivantes : 1) Cet appareil
ne doit pas causer d’interférence très sensible. 2) Cet appareil doit pouvoir accepter n’importe quelle
interférence externe, y compris celles dues à une utilisation fortuite.
NOTE AUX INSTALLATEURS D’UNE ANTENNE CATV : L’installation d’un système
CATV doit être faite par un technicien qualifié, selon les normes de l’article 820-40 de la NEC. La mise à la
terre, notamment, doit être correctement effectuée, reliée au système de mise à la terre de l’immeuble, le
plus près possible du point d’entrée du câble correspondant. Voir le schéma d’installation page précédente.
NOTE: Cet appareil a été testé afin de vérifier sa conformité avec les normes minima des appareils
numériques de classe B, suivant l’article 15 des normes FCC. Ces normes garantissent une protection
suffisante contre les interférences, dans le cadre d’une utilisation domestique. Cet appareil génère, utilise
et peut rayonner des fréquences radio et peut, s’il n’est pas utilisé selon les conseils prodigués dans ce
manuel d’utilisation, causer des interférences avec les communications radio. Il n’y a cependant aucune
garantie que ces interférences n’interviennent dans certaines installations. Si vous notez la présence de
parasites sur la radio ou la télévision (détectées par la mise sous et hors tension de l’appareil), vous pouvez
essayer d’éliminer ces interférences en essayant une des procédures suivantes :
•Orientez convenablement ou changer l’emplacement de l’antenne de réception.
•Éloignez le plus possible l’appareil de votre récepteur de télévision.
•Utilisez une prise secteur murale indépendante pour l’appareil de réception.
•N’hésitez pas à contacter votre revendeur agréé Rotel si le problème persiste.

14 T11 Tuner Stéréo DAB/FM
A propos de Rotel
Notre histoire commence il y a environ 50 ans. Depuis, au fil des années,
nous avons reçu des centaines de prix et de récompenses, et satisfait des
centaines de milliers de personnes – comme vous!
Rotel a été fondée par une famille passionnée de musique, qui a décidé
de fabriquer des maillons Haute Fidélité sans compromis aucun. Depuis sa
création, cette passion est restée intacte, et cette famille s’est fixée comme
objectif de proposer à tous les audiophiles et mélomanes les meilleurs
appareils possibles, quel que soit leur budget. Une volonté partagée par
tous les employés de Rotel.
Les ingénieurs Rotel travaillent comme une équipe très soudée, écoutant,
peaufinant chaque nouveau modèle jusqu’à ce qu’il atteigne exactement
leurs standards – très élevés – de musicalité. Ils sont libres de choisir des
composants en provenance du monde entier, afin de concevoir le meilleur
produit possible. C’est ainsi que vous trouverez dans nos appareils des
condensateurs d’origine britannique ou allemande, des transistors japonais
ou américains, tandis que les transformateurs toriques sont toujours fabriqués
dans nos propres usines Rotel.
Nous sommes tous concernés par la qualité de l’environnement. Et, comme de
plus en plus de produits électroniques sont fabriqués puis éliminés quelques
années plus tard, il est désormais essentiel qu’un constructeur fabrique tous
ses produits en veillant à ce qu’ils aient un impact minimum sur la Terre et
les nappes phréatiques.
Chez Rotel, nous sommes très fiers d’apporter notre pierre à ce nouvel
édifice. Nous avons réduit la teneur en plomb de nos électroniques, en
utilisant notamment une soudure spéciale ROHS, tandis que notre nouvelle
gamme d’amplificateurs fonctionnant en classe D (non numérique) présente
un rendement cinq fois supérieur aux générations conventionnelles
précédentes, délivrant pourtant encore plus de puissance, avec une qualité
encore supérieure. Ces appareils ne chauffent pas, dépensent beaucoup
moins d’énergie, sont donc très bons pour l’environnement tout en étant
encore plus musicaux.
En plus, nous imprimons tous nos catalogues et manuels sur papier recyclé.
Ce ne sont certes que de petites étapes. Mais ne sont-ce pas justement les
plus importantes ? Nous continuons activement la recherche et la mise au
point de nouvelles méthodes, et l’utilisation de nouveaux matériaux pour
aboutir à un processus de fabrication général plus écologique et plus propre.
Tous les membres de l’équipe Rotel vous remercient pour l’achat de cet
appareil. Nous sommes persuadés qu’il vous offrira de nombreuses années
d’intense plaisir musical.
Sommaire
Figure 1 : Commandes et Branchements 4
Figure 2 : Télécommande RR-T98 4
Figure 3 : Branchements Principaux 5
Remarques importantes 6
Remarques importantes concernant la sécurité .............................13
A propos de Rotel .................................................14
Mise en route ....................................................15
Quelques précautions préalables 15
Caractéristiques principales 15
Installation 15
Alimentation secteur et commandes.....................................15
Prise secteur q15
Interrupteur de mise sous tension 1Aet indicateur Power 215
Vue générale de la connectique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Réception radio DAB/FM 015
Prise RS-232 -15
SORTIE =16
RADIO FM.......................................................16
Lecture de stations de radio FM 16
Sauvegarder une station de radio dans une présélection 16
Ecoute d’une station de radio présélectionnée 16
Menu des Paramètres FM 16
Réception radio RDS................................................16
Touche RDS J16
Touche MONO G17
RADIO DAB ......................................................17
Lecture d’une station de radio DAB 17
Sauvegarder une station DAB dans une présélection 17
Ecoute d’une station de radio présélectionnée 17
Menu des Paramètres DAB 17
Touches avancées de la télécommande ..................................17
Problèmes de fonctionnement .........................................18
L’indicateur de mise sous tension n’est pas allumé 18
Pas de son 18
Absence de réception d’une station présélectionnée DAB/DAB+ 18
Spécications ....................................................18

15
Français
Mise en route
Merci d’avoir acheté ce tuner Rotel. Associé à un ensemble audio de qualité
ou au sein d’un système de home-cinéma, votre tuner Rotel vous offrira de
nombreuses années de plaisir musical.
Quelques précautions préalables
ATTENTION : Pour éviter tout dommage, mettez hors tension TOUS
les éléments de votre système audio lors de la connexion ou de la
déconnexion. Ne remettez pas les éléments du système sous tension
avant d’être certain que tous les branchements sont corrects et sécurisés.
Merci de lire soigneusement ce manuel. En plus de fournir des éléments
de base sur l’installation du produit, et les consignes d’utilisation, il vous
donne des renseignements utiles sur les diverses configurations possibles
ainsi que des informations plus générales qui vous aideront à obtenir le
meilleur de votre système. N’hésitez pas à contacter votre revendeur agréé
Rotel pour obtenir les réponses à toutes les questions que vous pourriez
vous poser. En outre, nous sommes toujours heureux chez Rotel de recevoir
vos remarques et commentaires.
Conservez soigneusement le carton de votre T11 et tous les éléments
servant à l’emballage pour un usage futur éventuel. En effet, expédier ou
déménager votre T11 dans quoique ce soit d’autre que son carton d’origine
peut avoir pour conséquence d’endommager gravement votre appareil et
annulerait la garantie.
Remplissez et renvoyez la carte d’enregistrement du propriétaire qui est jointe
à votre produit et conservez en lieu sûr la facture originale. Elle constitue
votre meilleure preuve de date d’achat au cas où vous auriez besoin de
faire appliquer la garantie constructeur.
Caractéristiques principales
• Ecoute des stations de radio FM et DAB/DAB+.
• 30 mémoires de présélection pour pouvoir sauvegarder vos stations
DAB/DAB+ et FM favorites.
• Fonctionnalités RDS (Radio Data System).
• Fonction DAB/DAB+ (Digital Audio Broadcast), un procédé de
transmission numérique disponible partout à travers l’Europe et dans
d’autres parties du monde.
Installation
Installez l’appareil sur une surface rigide et plane, éloignée des rayons
directs du soleil, de toute source de chaleur, d’humidité ou de vibrations.
Alimentation secteur et commandes
Prise secteur q
Votre appareil est configuré en usine pour fonctionner avec la tension secteur
en vigueur dans le pays où vous l’avez acheté (États-Unis : 120 volts/60 Hz
ou Communauté Européenne : 230 volts/50 Hz). La configuration est
inscrite sur une étiquette à l’arrière de votre appareil.
REMARQUE : Si vous décidez de déménager dans un pays étranger,
il sera possible de reconfigurer en interne votre appareil pour qu’il
puisse fonctionner avec une autre tension d’alimentation. N’essayez
pas de réaliser cette opération vous-même. Le fait d’ouvrir l’appareil
vous expose potentiellement à des tensions dangereuses. Consultez
un technicien qualifié ou le service après-vente Rotel pour plus
d’informations.
REMARQUE : Certains produits sont destinés à être commercialisés
dans plusieurs pays et sont par conséquent fournis avec plusieurs
cordons secteur. Choisissez bien le câble secteur qui correspond à
votre pays de résidence.
Le T11 devra être branché directement dans une prise murale à deux
broches ou à la prise commandée de l’un des éléments de votre système
audio. N’utilisez pas de rallonge.
Assurez-vous que l’interrupteur de mise sous tension POWER SWITCH 1
sur le panneau avant est bien sur « off » (dans la position « out »). Puis,
branchez une extrémité du câble dans le connecteur d’alimentation « Power
Connector » q situé à l’arrière de l’appareil. Branchez l’autre extrémité
dans la prise secteur.
Si vous prévoyez de vous absenter pendant une période de temps assez
longue, une bonne précaution est de débrancher votre T11 (ainsi que vos
autres appareils audio et vidéo) pendant que vous n’êtes pas présent à
votre domicile.
Interrupteur de mise sous tension 1Aet indicateur Power 2
La diode indicatrice de mise sous tension se trouve sur le côté gauche du
panneau avant. Pour mettre l’appareil sous tension, appuyez sur l’interrupteur.
La diode indicatrice de mise sous tension va s’allumer, signifiant que l’appareil
est désormais en marche. Pour repasser l’appareil hors tension, appuyez
de nouveau sur le bouton pour le laisser revenir sur la position « out ».
Vue générale de la connectique
Avant de continuer plus avant dans les autres sections de ce manuel, assurez-
vous que toutes les connexions soient réalisées correctement. Référez-vous
à la Figure 3.
Réception radio DAB/FM 0
Veillez utiliser l’antenne intérieure qui vous est fournie et reliez là aux
entrées DAB et FM du panneau arrière. Essayez diverses positions pour
optimiser la réception.
Prise RS-232 -
Le T11 peut être piloté via RS-232 pour son intégration dans un système
domotique. La prise RS-232 permet de connecter un câble droit standard
mâle-femelle de type DB-9.
Pour des informations complémentaires sur cette connexion, les logiciels
associés ainsi que les codes de contrôles permettant le pilotage du T11 via
RS-232, merci de contacter votre revendeur agréé Rotel.

16 T11 Tuner Stéréo DAB/FM
SORTIE =
Votre appareil restitue un signal analogique stéréo. Utilisez le câble audio
fourni pour le relier aux entrées correspondantes de votre préamplificateur
ou amplificateur intégré/processeur surround. Prenez garde à bien faire
correspondre les branchements: le canal de sortie droit doit être relié au
canal droit du préamplificateur ou du processeur, respectivement le canal
de sortie gauche au canal gauche.
RADIO FM
Avant d’écouter une station de radio FM, assurez-vous que l’antenne a été
branchée correctement.
Lecture de stations de radio FM
1. Choisissez le bouton FM parmi les boutons de sources 5K. L’affichage
va indiquer le message suivant:
M O 95.25 MHz
[RDS TEXT]
2. Tournez le bouton 7 du panneau avant, ou utilisez les touches UP/
DOWN Bde la télécommande pour changer la fréquence des stations
de radio. Si vous tournez le bouton 7 du panneau avant, ou utilisez
les touches UP/DOWN B de la télécommande d’un pas, la fréquence
va également changer d’un pas.
3. Pour lancer la recherche automatique d’une station de radio, vous pouvez
choisir l’une ou l’autre des méthodes suivantes:
• Maintenez appuyée les touches UP/DOWN Bde la télécommande.
• Appuyez sur les touches avance rapide/retour rapide Fde la
télécommande.
Sauvegarder une station de radio dans une présélection
Lors de l’écoute d’une station de radio, appuyez sur la touche « memory »
8E et choisissez un numéro de présélection à partir du pavé numérique
3D. L’afficheur va alors indiquer le numéro de la station présélectionnée.
Jusqu’à 30 stations de radio FM peuvent ainsi être mémorisées.
Ecoute d’une station de radio présélectionnée
Lors de l’écoute d’une station de radio, vous pouvez basculer vers l’une
ou l’autre d’une station mémorisée en utilisation l’une des deux méthodes
suivantes.
1. A partir du pavé numérique 3D, saisissez le numéro de la station désirée.
2. Appuyez sur les touches PRESET +/- Fde la télécommande pour
rappeler un numéro de la présélection et la station correspondante.
Vous pouvez également appuyer sur les touches UP/DOWN Bou les
touches PRESET +/- Fde la télécommande ou tourner le bouton 7
du panneau avant pour sélectionner la station désirée, puis appuyer
sur la touche ENT B de la télécommande pour valider. Appuyez sur
la touche FM 5Kde nouveau pour sortir du menu de présélection et
pour revenir en mode d’écoute.
Menu des Paramètres FM
Appuyez sur la touche FM 5K et sélectionnez le menu FM Settings
(Paramètres FM). Il existe trois sous-menus auquel vous pouvez accéder à
partir du menu des Paramètres FM :
1. Recherche des stations: Choisissez entre ALL STATIONS (Toutes les stations)
ou STRONG STATIONS (uniquement les stations disposant d’un signal
suffisamment élevé).
2. Paramètres Audio: Choisissez entre Stéréo ou Mono forcé.
FM SETUP
> Stereo or Mono*
Mono Only
3. Présélection FM: Affichage de la totalité des 30 stations FM présélectionnées
et ajustement des stations présélectionnées en appuyant sur la touche
ENT Bde la télécommande.
Pour effectuer des changements dans le menu des Paramètres FM, tournez
le bouton 7 du panneau avant, ou utilisez les touches UP/DOWN Bde
la télécommande. Pour confirmer une modification, appuyez sur la touche
ENT Bde la télécommande.
Réception radio RDS
Votre appareil Rotel est équipé d’une fonction de réception RDS (Radio
Data System). Le système d’émission RDS ajoute un certain nombre de
fonctionnalités supplémentaires à la réception radio FM en véhiculant des
« métadonnées » encodées dans le signal radio. Ce signal est ensuite
décodé par le récepteur RDS et permet d’obtenir des informations utiles,
comme notamment :
1. L’affichage du nom qui permet l’identification de la station de radio (par
exemple BBC1).
2. L’affichage du type de contenu proposé par la station de radio (par
exemple ROCK ou NEWS).
3. Des informations concernant l’état du trafic routier.
4. Un affichage défilant de texte (titre, annonces, informations diverses).
5. L’heure courante, ainsi que la date.
La radiodiffusion RDS existe dans de nombreux pays européens et depuis
plusieurs années. Un grand nombre de stations disposent de la fonction RDS,
par conséquent la plupart des utilisateurs sont déjà familiers du contenu et
des fonctionnalités qui sont associés.
NOTE : Les informations diffusées par le système RDS dépendent
entièrement de la façon dont elles ont été encodées par la station de
radio. Autrement dit, elles ne seront disponibles que dans les pays où le
RDS a été mis en application et où les stations diffusent ces métadonnées.
Touche RDS J
La touche RDS de la télécommande permet séquentiellement de changer
l’affichage des informations RDS. Appuyez successivement sur la touche
RDS de la télécommande pour afficher les informations suivantes :
1. Texte lié au contenu musical actuellement diffusé.
FM SETUP
> Strong Stations Only*
All Stations

17
Français
2. Nom de la station.
3. PTY, ou type de contenu.
4. Heure actuelle et date du jour.
Touche MONO G
La touche MONO de la télécommande permet de faire basculer la
réception FM stéréo en mode mono. En mode stéréo, un signal stéréo ne
sera entendu que si la station émet un signal stéréo, et que si le signal est
suffisamment puissant.
REMARQUE : Passer en mode mono peut s’avérer utile pour améliorer
la qualité de réception d’un signal FM faible ou éloigné. En effet, la
réception d’un signal mono clair nécessite une puissance moindre que
la réception d’un signal stéréo.
RADIO DAB
Assurez-vous que les signaux Digital Audio Broadcast (DAB) puissent être
effectivement reçus au niveau de votre lieu de résidence.
Appuyez sur la touche DAB 6du panneau avant, ou sur la touche K
de la télécommande.
Les canaux DAB sont catégorisés en « ensembles » que l‘on appelle aussi
« multiplexes ». Chaque multiplexe contient un certain nombre de stations
et de services, et chaque service est constitué d’un service primaire qui
peut aussi contenir des services secondaires. La technologie DAB offre
aux fournisseurs de programmes la possibilité de transmettre des données
additionnelles avec le flux audio, comme par exemple des canaux audio
supplémentaires, du texte, voire des images ou des données informatiques
dans le futur.
Lecture d’une station de radio DAB
1. Appuyez sur le bouton DAB 6sur le panneau avant pour permettre
à l’appareil de rechercher les stations disponibles. Quand cela sera
terminé, vous verrez s’afficher le menu suivant:
Station List
> BBC 1
BBC 2
2. Appuyez sur la bouton ENT Bde la télécommande pour sélectionner
la station et commencer l’écoute de la station.
Sauvegarder une station DAB dans une présélection
Lors de l’écoute d’une station DAB, appuyez sur la touche « memory »
8E et choisissez un numéro de présélection à partir du pavé numérique
3D. Jusqu’à 30 stations de radio DAB peuvent ainsi être mémorisées.
Ecoute d’une station de radio présélectionnée
Lors de l’écoute d’une station de radio, vous pouvez basculer vers l’une
ou l’autre d’une station mémorisée en utilisation l’une des deux méthodes
suivantes.
1. A partir du pavé numérique 3D, saisissez le numéro de la station désirée.
2. Appuyez sur les touches de présélection (PRESET) +/- Fde la
télécommande pour rappeler un numéro de la présélection et la station
correspondante. Appuyez sur les touches UP/DOWN Bou les touches
de présélection (PRESET) +/- F de la télécommande ou tournez le bouton
7 du panneau avant pour choisir la station désirée, puis appuyez sur
la touche ENT Bde la télécommande pour valider.
Menu des Paramètres DAB
Appuyez sur le bouton DAB 6du panneau avant ou sur la touche Kde
la télécommande pour accéder au menu des Paramètres DAB. Tournez le
bouton du panneau avant ou servez-vous des touches UP/DOWN de la
télécommande pour explorer chacun des sous-menus.
• Station List: Affiche la liste des stations.
• Local Scan: Réalise un balayage partiel des stations disponibles en
appuyant sur la touche ENT B de la télécommande (Soumis à disponibilité
selon les pays).
• Full Scan: Effectue un balayage complet des stations en appuyant sur la
touche ENT Bde la télécommande.
• Manual Tune: Appuyez sur la touche ENT Bde la télécommande et
choisissez les stations manuellement en tournant le bouton 7du panneau
avant ou utilisant les touches Up/Down de la télécommande.
• DRC: Gestion de la gamme dynamique- Choisissez entre “Off”, “High”
et “Low”. Appuyez sur la touche ENT B de la télécommande et tournez
le bouton 7 du panneau avant ou utilisez les touches Up/down de la
télécommande pour valider.
• Station Order: Choisissez entre « Alphanumeric”, “Ensemble” et “Valid”.
• Prune Station: Choisissez entre “Yes” ou “No”. La fonction Prune vous
permet d’éliminer les stations qui ne sont pas actives ou qui ne peuvent
pas être reçues.
REMARQUE : La fonction Prune va supprimer les stations non
disponibles à la fois de la liste des stations et de la liste des présélections
DAB.
• DAB Preset: Affichage de la totalité des 30 stations DAB/DAB+ et
ajustement des stations présélectionnées en appuyant sur la touche ENT
Bde la télécommande.
Touches avancées de la télécommande
Menu d’installation
Pour entrer dans le menu d’installation, appuyez sur la touche MENU H
de la télécommande. Vous verrez alors apparaître l’affichage suivant :
SETUP
> Dimmer
Version
• Dimmer : Permet d’ajuster la luminosité du panneau d’affichage sur sept
niveaux distincts. Appuyez sur les touches LEFT et RIGHT de la télécommande
pour modifier la luminosité de l’afficheur.
REMARQUE : Ce paramètre est sauvegardé de façon permanente,
même quand le T11 est mis hors tension.

18 T11 Tuner Stéréo DAB/FM
Spécications
Tuner FM
Sensibilité utilisable 22.2 dBf
Sensibilité au repos 50 dB 27.2 dBf (mono)
Rapport Signal sur Bruit (à 65dBf) 63 dBf (mono)
60 dBf (stéreo)
Distorsion Harmonique (à 65dBf) 0.2% (mono)
0.3 % (stéréo)
Réponse en fréquence 10 Hz - 15 kHz, ± 3 dB
Séparation Stéreo 40 dB/37 dB
(100 Hz/1 kHz)
Niveau de sortie 1 V
Entrée antenne 75 Ohms connecteur F
Tuner DAB
Sensibilité -80 dBm
Bande de réception Bande III (174 - 240 Mhz)
Débit Binaire Audio 224 Kbps (Max)
Réponse en fréquence 20 - 20 kHz +/- 1.0 dB
Sortie Analogique 2.1 V à 0 dBFS
Entrée Antenne 75 Ohms connecteur F
Généralités
Consommation électrique 10 watts
Consommation électrique en veille ＜ 0.5 watt
BTU (à 5 watts) 17 BTU/h
(mode Normal)
Alimentation 120 volts, 60 Hz (version U.S.)
230 volts, 50 Hz (version CE)
Dimensions 430 x 73 x 330 mm
(17 x 2 7/8 x 13 in)
Hauteur face avant 60 mm
Poids (net) 4,3 kg (9,48 lbs)
Toutes les spécifications sont garanties exactes au moment de
l’impression.
Rotel se réserve le droit de les modifier sans préavis dans le but
d’améliorer encore la qualité de l’appareil.
Rotel et le logo Rotel HiFi sont des marques déposées de The Rotel Co,
Ltd, Tokyo, Japon.
Pour changer temporairement la luminosité de l’afficheur, appuyez sur la
touche DIM Cde la télécommande.
• Version : Affiche la version du logiciel actuellement utilisé par l’appareil.
• Factory Default : Réinitialise l’appareil dans son état d’origine au moment
où il a quitté l’usine.
• Exit : Sortie du menu d’installation.
Problèmes de fonctionnement
La plupart des problèmes rencontrés avec les systèmes audio sont dus à des
branchements incorrects ou à une mauvaise configuration. Si vous constatez
des dysfonctionnements, isolez la partie en cause, vérifiez la configuration,
déterminez l’origine du défaut et apportez les modifications qui sont
nécessaires. Si vous n’obtenez pas de son, suivez les recommandations
suivantes, selon le cas :
L’indicateur de mise sous tension n’est pas allumé
L’indicateur de mise sous tension s’allume dès que l’appareil est relié à la
prise secteur. S’il ne s’allume pas, testez la présence de courant électrique
avec un autre élément, par exemple avec une lampe. Assurez-vous que
la prise de courant utilisée n’est pas commandée par un interrupteur qui
aurait été mis sur off.
Pas de son
Vérifier que les câbles entre la sortie de l’appareil et l’entrée du préamplificateur
sont raccordés correctement. Se référer à la figure 3.
Absence de réception d’une station présélectionnée DAB/DAB+
Un certain nombre de stations peuvent devenir indisponibles et seront affichés
dans la liste des stations par le caractère « ? » devant le nom de la station.
Cela signifie que ces stations ne sont plus en service ou ne peuvent plus être
reçues par le T11. Les présélections qui sont associées ne fonctionneront
pas et si elles sont choisies, le T11 affichera le menu DAB. Pour retirer les
stations qui ne sont plus actives, utilisez la fonction PRUNE dans le menu
DAB. Cela permettra de supprimer les stations considérées à la fois de la
liste des stations et de la liste des présélections.

19
Deutsch
Rotel-Produkte entsprechen den internationalen Richtlinien über
die Beschränkung der Verwendung bestimmter gefährlicher
Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous
Substances(kurzRoHS genannt))und überElektro- undElektronik-
Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die
durchgestrichene Mülltonne steht fürderen Einhaltung und besagt,
dass die Produkte ordnungsgemäß recycelt oder diesen Richtlinien
entsprechend entsorgt werden müssen.
Dieses Symbol bedeutet, dass das Gerät doppelt isoliert ist. Es muss
daher nicht geerdet werden.
DAB
Das Blitzsymbol mit Pfeil in einem
gleichseitigen Dreieck macht den Benutzer auf
das Vorhandensein gefährlicher Spannung im
Gehäuse aufmerksam. Diese ist so groß, dass
sie für eine Gefährdung von Personen durch
einen elektrischen Schlag ausreicht.
Das Ausrufungszeichen in einem
gleichseitigen Dreieck weist den Leser auf
wichtige Betriebs- und Wartungshinweise in
der dem Gerät beiliegenden Literatur hin.

20 T11 DAB/FM-Stereo-Tuner
Wichtige Sicherheitshinweise
WARNUNG: Im Innern desGerätes befindensich keine vomBediener zuwartenden Teile. Alle Servicearbeiten
müssen von qualifiziertem Servicepersonal durchgeführt werden.
WARNUNG: Zum Schutz vor Feuer oder einem elektrischen Schlag darf das Gerät weder Feuchtigkeit
noch Wasser ausgesetzt werden. Achten Sie darauf, dass keine Spritzer in das Gerät gelangen. Stellen Sie
keine mit Flüssigkeit gefüllten Gegenstände (z. B. Vasen) auf das Gerät. Das Eindringen von Gegenständen
in das Gehäuse ist zu vermeiden. Sollte das Gerät trotzdem einmal Feuchtigkeit ausgesetzt sein oder ein
Gegenstand in das Gehäuse gelangen, so trennen Sie es sofort vom Netz. Lassen Sie es von einem Fachmann
prüfen und die notwendigen Reparaturarbeiten durchführen.
Lesen Sie sich alle Hinweise vor dem Anschließen und dem Betrieb des Gerätes genau durch.
Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit Zugriff auf diese Sicherheitshinweise haben.
Alle Warn-und Sicherheitshinweise in dieser Bedienungsanleitungund auf dem Gerät müssengenau beachtet
werden. Außer den beschriebenen Handgriffen sind vom Bediener keine Arbeiten am Gerät vorzunehmen.
Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch oder einem Staubsauger.
Nutzen Sie das Gerät nicht in der Nähe von Wasser.
Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, damit die
Ventilationsöffnungen nicht verdeckt werden. Das Gerät sollte nur dann in einem Regal oder in einem
Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist.
Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörpern, Wärmespeichern, Öfen oder
sonstigen Geräten, die Wärme erzeugen).
WARNUNG: Die Verbindung mit den Netz kann nur über den Netzeingang an der Geräterückseite
unterbrochenwerden. DasGerät muss soaufgestellt werden,dass SiefreienZugriff aufden Netzeinganghaben.
Bevor Sie das Gerät in Betrieb nehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung
(Europa: 230 V/50 Hz) übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben.
Schließen Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose
an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder
Polarisationsvorschriften zu umgehen. DasNetzkabel sollte an einezweipolige Wandsteckdose angeschlossen
werden. Verwenden Sie keine Verlängerungskabel.
Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden können (z. B. durch Trittbelastung,
Möbelstücke oder Erwärmung). Besondere Vorsicht ist dabei an den Steckern, Verteilern und den
Anschlussstellen des Gerätes geboten.
Bei Gewitter oder wenn Sie das Gerät für eine längere Zeit nicht in Betrieb nehmen ziehen Sie den
Netzstecker aus der Steckdose.
Dieses Gerät ist an eine Schutzkontakt-Steckdose anzuschließen.
Benutzen Sie nur vom Hersteller empfohlenes Zubehör.
Verwenden Sie nur Transportmittel, Racks, Halterungen oder Regalsysteme stark genug,
um das Gerät zu unterstützen. Seien Sie vorsichtig, wenn Sie das Gerät in einem Ständer
oder Rack bewegen, um Verletzungen oder Schäden am Gerät.
Schalten Sie das Gerät sofort aus und ziehen Sie geschultes Fachpersonal zu Rate, wenn:
•das Netzkabel oder der Stecker beschädigt sind,
•Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
•das Gerät Regen ausgesetzt war,
•das Gerät nicht ordnungsgemäß funktioniert bzw. eine deutliche Leistungsminderung aufweist,
•das Gerät hingefallen ist bzw. beschädigt wurde.
Die Batterien der Fernbedienung dürfen keiner extremen Wärme, beispielsweise durch Sonneneinstrahlung,
Feuer oder Ähnlichem, ausgesetzt werden.
Hinweis
Der RS232-Anschluss ist nur von autorisiertem Personal zu nutzen.
FCC-Information
Das Gerät ist geprüft worden und hat nachweislich die Grenzwerte für digitale Geräte der Klasse B gemäß
Teil 15 der FCC-Regeln eingehalten. Diese Grenzwerte stellen einen angemessenen Schutz gegen schädliche
Störungen in Wohngebäuden sicher. Dieses Gerät erzeugt und verwendet hochfrequente Energie und kann
diese auch abstrahlen und hierdurch schädliche Störungen für Funkverbindungen verursachen, wenn es
nicht gemäß den Herstellerhinweisen installiert und betrieben wird.
Es gibt jedoch keine Garantie dafür, dass nicht in einer bestimmten Installation Störungen möglich sind.
Durch Ein- und Ausschalten kann festgestellt werden, ob dieses Gerät den Rundfunk- und Fernsehempfang
stört. Wir empfehlen dem Benutzer dann, durch eine oder mehrere der folgenden Maßnahmen Abhilfe
gegen die Störungen zu schaffen:
•Richten Sie die Rundfunk- oder Fernsehempfangsantenne an einem sicheren Ort anders aus.
•Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
•Schließen Sie das Gerät an einen Stromkreis an, der nicht auch den Empfänger speist.
•Lassen Sie sich von Ihrem Fachhändler oder einem erfahrenen Radio- und Fernsehtechniker beraten.
ACHTUNG
Dieses Gerät entsprichtAbschnitt 15 derFCC-Regeln. Der Betriebist unterden folgenden Bedingungenzulässig:
(1) Dieses Gerät darf keine störenden Interferenzen verursachen. (2) Dieses Gerät muss Interferenzen
akzeptieren (einschließlich solcher, die zu einem ungewünschten Betrieb führen).
