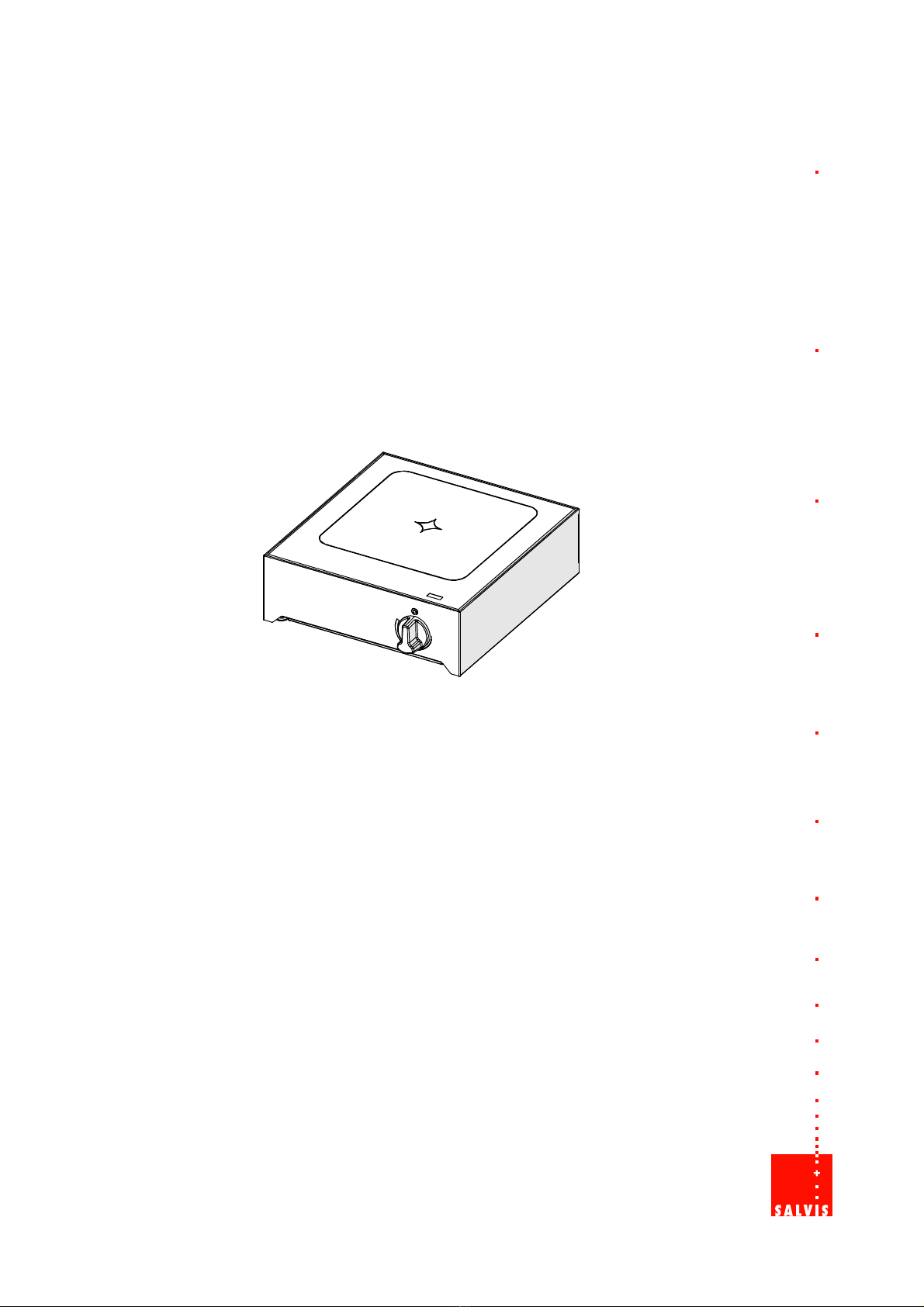

Salvis Compactline NC300100 User manual

SALVIS Compactline
Ceran-Kocheinheit
Ceramic hob unit
Unité de cuisson Ceran
Unità di cottura in vetroceramica
Betriebsanleitung
de: Original-Betriebsanleitung
Bitte lesen Sie die Betriebsanleitung, bevor Sie das Gerät aufstellen und in Betrieb nehmen!
Operating Instructions
en: Translation of the original operating instructions
Before installing and commissioning the appliance read the operating instructions!
Mode d'emploi
fr: Traduction du mode d'emploi original
C'est pourquoi nous vous prions de lire attentivement les présentes instructions de service avant
de mettre la machine en marche.
Istruzioni d'uso
it: Traduzione delle istruzioni d'uso originali
Prima di mettere in funzione l'unità, leggere attentamente le istruzioni.

Inhaltsverzeichnis / Contents / Sommaire / Contenuto Seite / Page / Page / Pagina
2 / 48
de-Originalbetriebsanleitung 4
........................................
1. Benutzerhinweise 4.......................
1.1 Hinweise zur Betriebsanleitung 4...........
1.2 Symbole vor dem Text 4..................
1.3 Warnzeichen 4...........................
1.4 Signalwörter 4...........................
1.5 Bestimmungsgemäßer Gebrauch 5.........
1.6 Fehlanwendungen 5......................
1.7 Typenschilddaten eintragen 5..............
2. Sicherheitshinweise 6. . . . . . . . . . . . . . . . . . . . .
3. Gerätebeschreibung 7. . . . . . . . . . . . . . . . . . . .
3.1 Beschreibung der Funktionsteile 7..........
4. In Betrieb nehmen 7......................
4.1 Betriebsbereitschaft herstellen 8............
4.2 Gerät einschalten 8.......................
4.3 Anwendungshinweise 8. . . . . . . . . . . . . . . . . . .
5. Betriebsschluss 9........................
6. Reinigung und Pflege 9...................
6.1 Hinweise zu Edelstahl (Korrosionsgefahr!) 9.
6.2 Luftfilter reinigen 10........................
6.3 Glaskeramik-Kochfläche reinigen 10.........
6.4 Edelstahlflächen reinigen 10................
7. Störungen und Störungsbehebung 11........
8. Technische Daten 12......................
9. Aufstellen und Anschließen 13..............
9.1 Hinweise zum Aufstellort 13.................
9.2 Aufstellen 13..............................
9.3 Elektrische Stromversorgung anschließen 14. .
10. Wartung 14...............................
11. Altgeräte entsorgen 14.....................
en-Translation of the original operating instructions 15
....................
1. User information 15........................
1.1 Notes about the operating instructions 15.....
1.2 Symbols in front of the text 15...............
1.3 Warnings 15..............................
1.4 Signal words 15...........................
1.5 Intended use 16...........................
1.6 Misuse 16................................
1.7 Enter the data on the type plate 16...........
2. Safety instructions 17......................
3. Description of the appliance 18..............
3.1 Description of the functional components 18. .
4. Commissioning 18.........................
4.1 Getting ready for use 19....................
4.2 Switching appliance on 19..................
4.3 Application instructions 19..................
5. Completion of operation 20.................
6. Cleaning and Care 20......................
6.1 Notes on stainless steel (risk of corrosion!) 20.
6.2 Clean air filter 21..........................
6.3 Cleaning the glass ceramic cooking surface 21
6.4 Clean stainless steel surfaces 21............
7. Faults and fault rectification 22..............
8. Technical specifications 23.................
9. Installation and connection 24...............
9.1 Notes about the location of installation 24.....
9.2 Installing table models 24...................
9.3 Connect the electrical power supply 25.......
10. Service 25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11. Dispose of old appliance 25.................

Inhaltsverzeichnis / Contents / Sommaire / Contenuto Seite / Page / Page / Pagina
3 / 48
fr - Traduction du mode d'emploi 26
........................................
1. Indications pour les utilisateurs 26...........
1.1 Informations concernant le mode d'emploi 26. .
1.2 Symboles placés avant le texte 26...........
1.3 Avertissement 26..........................
1.4 Termes de signalisation 26.................
1.5 Utilisation conforme 27.....................
1.6 Erreurs d'utilisation 27.....................
1.7 Caractéristiques de la plaque signalétique 27.
2. Consignes de sécurit 28....................
3. Description de l'appareil 29.................
3.1 Description des éléments fonctionnels 29.....
4. Mise en service 29.........................
4.1 Préparation pour la mise en service 30.......
4.2 Mise en marche de l'appareil 30.............
4.3 Consignes d'utilisation 30...................
5. Fin de service 31..........................
6. Nettoyage et entretien 31...................
6.1 Remarques relatives à l'acier
inoxydable (risques de corrosion !) 31........
6.2 Nettoyage du filtre à air 32..................
6.3 Nettoyage de la plaque vitrocéramique 32. . . .
6.4 Nettoyage des surfaces en inox 32...........
7. Pannes et dépannage 33...................
8. Données techniques 34....................
9. Installation et branchement 35...............
9.1 Remarques relatives au lieu d'installation 35. .
9.2 Mise en place des modèles pour table 35.....
9.3 Raccordement à l'alimentation en courant
électrique 36..............................
10. Entretien 36. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11. Elimination des appareils usagés 36.........
it - Traduzione delle istruzioni d'uso originali 37
..............................
1. Istruzioni per l'utente 37....................
1.1 Avvertenze sulle istruzioni d'uso 37..........
1.2 Simboli utilizzati nel testo 37................
1.3 Simbolo di pericolo 37......................
1.4 Parole chiave 37..........................
1.5 Utilizzo regolamentare 38...................
1.6 Usi non conformi 38.......................
1.7 Registrazione dei dati riportati sulla
targhetta identificativa 38...................
2. Informazioni in materia di sicurezza 39.......
3. Descrizione dell'unit 40.....................
3.1 Descrizione delle parti funzionali 40..........
4. Messa in funzione 40......................
4.1 Operazioni preliminari alla messa in funzione 41
4.2 Accensione dell'unit 41.....................
4.3 Avvertenze d'uso 41.......................
5. Spegnimento 42...........................
6. Pulizia e manutenzione 42..................
6.1 Informazioni sull'acciaio
inox (pericolo di corrosione!) 42.............
6.2 Pulizia del filtro dell'aria 43..................
6.3 Pulizia del piano di cottura in vetroceramica 43
6.4 Pulizia delle superfici in acciaio inox 43.......
7. Problemi e risoluzione dei problemi 44.......
8. Dati tecnici 45.............................
9. Installazione e allacciamento 46.............
9.1 Avvertenze sul luogo di installazione 46......
9.2 Installazione del modelli da tavolo 46.........
9.3 Allacciamento elettrico 47..................
10. Manutenzione 47..........................
11. Smaltimento di apparecchi fuori uso 47.......

de
4 / 48
1. Benutzerhinweise
Danke, dass Sie sich für ein Produkt der Firma SALVIS entschieden haben. Es ist uns ein großes
Anliegen, dass Sie viel Freude, Arbeitserleichterung und einen hohen Nutzen mit den Produkten der
Firma SALVIS haben.
1.1 Hinweise zur Betriebsanleitung
Lesen Sie die Betriebsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.
Die Betriebsanleitung enthält wichtige Hinweise für die ordnungsgemäße Bedienung, Aufstellung
und Installation. Beachten Sie insbesondere die Hinweise zum sicheren Gebrauch.
Bewahren Sie die dem Gerät beiliegenden Dokumente immer griffbereit auf und geben Sie diese mit
dem Gerät weiter.
Sorgen Sie als Betreiber dafür, dass die Betriebsanleitung dem beauftragten Personal zugänglich
ist.
1.2 Symbole vor dem Text
.Sie werden zu einer Handlung aufgefordert.
‒Aufzählung, Auflistung
●Hinweise, Funktionsabläufe
Info! Hinweise mit besonders nützlichen Informationen und Tipps
1.3 Warnzeichen
Warnung vor
Gefahrenstelle
Warnung vor gefährlicher
elektrischer Spannung
Warnung vor heißer
Oberfläche
1.4 Signalwörter
GEFAHR
Warnt vor lebensgefährlichen Personenschäden.
WARNUNG
Warnt vor schweren Personenschäden.
VORSICHT
Warnt vor leichten bis mittelschweren Personenschäden.
ACHTUNG
Warnt vor Sachschäden.
de - Originalbetriebsanleitung

de
5 / 48
1.5 Bestimmungsgemäßer Gebrauch
● Das Gerät darf nur für die Zubereitung von Speisen verwendet werden, z. B. für alle Koch- und
Garvorgänge mit Koch- und Bratgeschirr für die Gastronomie!
●Das Gerät dient zur gewerblichen Nutzung und darf nur betrieben werden
−von eingewiesenem geschultem Personal,
−wenn das Gerät beaufsichtigt wird,
−für den nach Betriebsanleitung vorgesehenen Zweck,
−wenn die Glaskeramik-Kochfläche nicht beschädigt ist.
●Eine andere oder darüber hinaus gehende Benutzung gilt als nicht bestimmungsgemäß.
●Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.
●Jede missbräuchliche Verwendung des Gerätes führt zum Erlöschen der Gewährleistung und
allgemeinen Haftung des Herstellers.
●Änderungen an diesem Gerät sind verboten.
1.6 Fehlanwendungen
●Das Gerät nicht als Ablage und Abstellfläche verwenden!
●Nicht direkt auf der Glaskeramik-Kochfläche braten!
●Das Gerät darf nicht zum Erwärmen, Trocknen und Lagern von Gegenständen und nicht zum
Schmelzen von Werkstoffen verwendet werden!
●Das Gerät darf nicht benutzt werden von
−Kindern,
−Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten,
−ungeschultem Personal.
1.7 Typenschilddaten eintragen
Tragen Sie vor der Aufstellung des Gerätes die
Typenschilddaten in die nachfolgenden Zeilen ein.
Bitte geben Sie diese Daten an, wenn Sie eine
Serviceleistung für das Gerät benötigen. Dies
trägt zu einer schnelleren Bearbeitung Ihrer Fra
gen bei.
Typ und Artikelnummer: ..................
Seriennummer (S.Nr.): ...................
Fertigungsdatum (Baujahr): ...............
Typenschild

de
6 / 48
2. Sicherheitshinweise
GEFAHR! Ermittlung und Beurteilung von Gefährdungen nach dem Arbeitsschutzgesetz
● Nach dem Arbeitsschutzgesetz hat der Arbeitgeber zu beurteilen, welche Gefährdungen für die
Beschäftigten mit der Arbeit verbunden sind und welche Maßnahmen des Arbeitsschutzes er
forderlich sind. Beachten Sie hierzu die Hinweise der Berufsgenossenschaft für gewerbliche Kü
chen!
●Der Arbeitgeber muss die persönlichen Schutzausrüstungen benennen und bereitstellen.
WARNUNG! Verletzungsgefahr
● Während des Betriebes ist das Gerät und das Kochgeschirr heiß!
●Die Glaskeramik-Kochfläche ist nach dem Betrieb noch heiß!
●Wenn die Glaskeramik-Kochfläche gerissen oder gebrochen ist; oder die umlaufende Silikonab
dichtung defekt ist:
−Gerät ausschalten.
−Elektrischen Hauptschalter vor dem Gerät abschalten oder Netzstecker ausstecken.
−Autorisierten Kundendienst benachrichtigen.
GEFAHR! Feuergefahr, Brandbekämpfung
● Mit dem Gerät darf nicht frittiert werden!
●Zur Bekämpfung eines Brandes müssen zugelassene Feuerlöscher für Speiseöl- und Fettbrände
vorhanden sein.
ACHTUNG! Beschädigungsgefahr
● Achten Sie darauf, dass kein schmelzbares Material (zuckerhaltige Speisen, Kunststoffe, Alufolie,
Email, usw.) auf die heiße Glaskeramik-Kochfläche oder unter einen Topf gelangt. Entfernen Sie
das Material sofort im heißen Zustand, bevor es mit der Glaskeramik-Kochfläche eine feste Ver
bindung eingeht.
●Die heiße Glaskeramik-Kochfläche nicht mit Wasser abschrecken, da sonst Rissbildung möglich!
●Kochgeschirr nicht über die Glaskeramik-Kochfläche hinausschieben und auf der umlaufenden
Silikonabdichtung stehen lassen.
●Setzen Sie bei eingeschaltetem Gerät keine leeren Töpfe, Pfannen auf die Glaskeramik-Kochflä
che. Ihr Kochgeschirr oder die Glaskeramik-Kochfläche könnten sonst zu Schaden kommen.
●Bruchgefahr! Lassen Sie keine harten oder spitzen Gegenstände auf die Glaskeramik-Kochfläche
fallen!
●Verursachen Sie keine Kratzer auf der Glaskeramik-Kochfläche, z. B. durch das Verschieben von
Kochgeschirr mit rauem Boden, defekten Emailtöpfen oder Sandkörnern zwischen Topfboden
und der Glaskeramik-Kochfläche.
●Heißes Kochgeschirr nicht auf Edelstahl-Tischplatten oder Edelstahl-Arbeitsflächen abstellen,
sonst Verzugsgefahr der Edelstahl-Tischplatten und Edelstahl-Arbeitsflächen mit bleibenden
Schäden.
●Das Gerät nicht mit Wasserleitungsschlauch, Hochdruckreiniger, Dampf-Hochdruckreiniger oder
Dampfreiniger abspritzen bzw. reinigen!
●Frontblenden und Geräteverkleidungen nicht mit Schaumreiniger einsprühen! Der Schaum
reiniger dringt in kleinste Ritzen und zerstört Bauteile im Gerät!
●Nach längeren Stillstandszeiten das Gerät durch einen autorisierten Kundendienst auf Funktions
tüchtigkeit überprüfen lassen.
●Wenn Sie Betriebsstörungen nicht anhand Seite 11 Kapitel 7. ”Störungen und Abhilfe” beseitigen
können, das Gerät ausschalten und den autorisierten Kundendienst benachrichtigen.

de
7 / 48
3. Gerätebeschreibung
Funktionsweise
●Die Strahlungsheizkörper übertragen die Hitze direkt zum Kochgeschirr. Die Hauptwärmeüber
tragung erfolgt durch die Strahlungsübertragung und weniger direkt über die Glaskeramik-Koch
fläche.
●Die Heizungsregelung erfolgt mit einem Energieregler. Die Wärmezufuhr erfolgt getaktet. Die
Taktfolge ist durch Aufleuchten der Heizwendel unter der Glaskeramik-Kochfläche sichtbar. Je
höher die Einstellung, desto länger ist die Aufheizphase, erkennbar am längeren Leuchten der
Heizwendel.
●Die Kochfelder sind mit einem Überhitzungsschutz ausgestattet. Hat der Überhitzungsschutz
ausgelöst, schaltet sich die Heizung automatisch ab. Der Überhitzungsschutz schaltet die Hei
zung automatisch wieder frei, wenn eine ausreichende Abkühlung erfolgt ist. Schalten Sie das
Kochfeld ab, wenn sich kein Topf oder Pfanne auf dem Ceranfeld befindet.
●Das Gerät ist mit einem Lüfter ausgestattet. Der Lüfter läuft, sobald das Gerät eingeschaltet ist.
Fällt der Lüfter aus, kann es zur Überhitzung im Geräteinneren kommen. Kommt es zu einer
Überhitzung im Geräteinneren, schaltet ein Bimetall-Thermostat den Strahlungsheizkörper ab
(Fehlerbehebung durch autorisierten Kundendienst erforderlich).
3.1 Beschreibung der Funktionsteile
Grüne Kontrolllampe für
Anzeige Betriebszustände
Kochfeld
Luftfilter
Drehschalter Ein/Aus
mit Leistungsregler
Abluft
Zuluft
4. In Betrieb nehmen
Für einen ordnungsgemäßen Betrieb muss das Gerät fachgerecht angeschlossen werden. Die Da
ten der bauseitigen elektrischen Anschlusswerte müssen mit den Anschlusswerten des Gerätes
übereinstimmen! Aufstellen und Anschließen siehe Seite 13 Kapitel 9.
.Das Gerät vor der Erstinbetriebnahme mit fettlösendem Reinigungsmittel säubern.
●Reinigung und Pflege siehe Seite 9Kapitel 6.

de
8 / 48
4.1 Betriebsbereitschaft herstellen
.Luftfilter in Führungsschienen einschieben.
●ACHTUNG! Das Gerät darf nicht ohne Luftfilter betrieben werden, sonst Gefahr von Funktions
störungen!

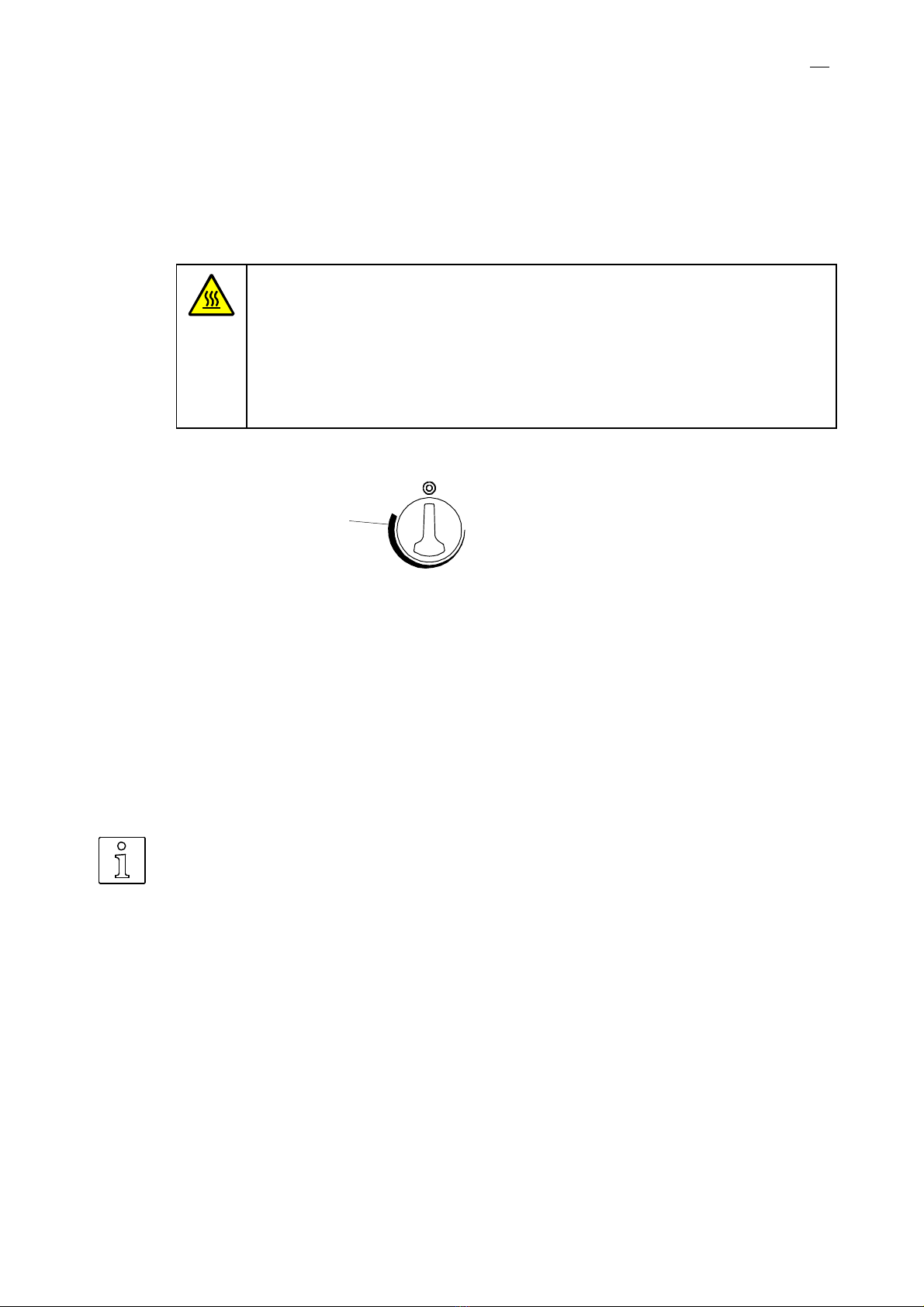

4.2 Gerät einschalten
VORSICHT! Heiße Oberflächen, heiße Gegenstände und Speisen! Überschwappende
heiße Speisen! Schweres Kochgeschirr!
Verbrennungsgefahr! Verletzungsgefahr durch schweres Heben! Gewicht des Kochge
schirrs beachten!
.Rückengerecht arbeiten!
.Schutzhandschuhe tragen!
.Topflappen verwenden!
.Mit entsprechender Vorsicht vorgehen!
.Pfanne oder Topf auf die Glaskeramik-Kochfläche stellen.
.Mittels Drehschalter das Gerät einschalten und
gewünschte Leistungsstufe einstellen.
●Einstellbereich stufenlos.
.Nach dem Wegnehmen des Topfes oder der
Pfanne den Drehschalter auf “0” drehen.
Überhitzungsschutz
●Die Kochplatten sind mit einem eingebauten Überhitzungsschutz versehen. Dadurch werden Be
schädigungen vermieden.
●Der Überhitzungsschutz schaltet bei zu geringer Energie-Entnahme die Heizung ab (z. B. es be
findet sich kein Kochgeschirr auf der Kochfläche oder das Kochgeschirr ist leer).
●Lassen Sie kein leeres Kochgeschirr auf der Kochplatte stehen.
4.3 Anwendungshinweise
●Beachten Sie die Sicherheitshinweise, siehe Seite 6Kapitel 2.
●Zur optimalen Energieübertragung, nur Koch- und Bratgeschirr mit planebenem und dickem
Boden verwenden. Die Aufstellfläche des Koch- und Bratgeschirrs darf 33 cm Durchmesser nicht
überschreiten. Das Koch- und Bratgeschirr nicht auf die Umrandung der Kochfläche stellen, sonst
schlechte Wärmeübertragung und Beschädigung der Silikondichtung.
●Stellen Sie Koch- und Bratgeschirr nur auf die saubere Glaskeramik-Kochfläche!
●Verschmutzungen, Salz, Gewürze, Wasser und Speisereste auf dem Kochfeld sofort entfernen.
●Kochgeschirr trocken aufsetzen. Keine nassen, angedampften Topfdeckel auf die Glaskeramik-
Kochfläche legen.
●Zum Warmhalten und Schmelzen von Fett oder Butter nur niedrige Leistungsstufen einstellen.
●Reduzieren Sie die Leistung nicht durch Verschieben des Topfes, sondern mit dem Drehschalter.
●Wenn der Topfinhalt kocht, auf niedrigere Heizstufe zurückschalten.
●Töpfe mit Deckel schließen, wenn es der Kochvorgang zulässt.
●Für Gerichte mit viel Flüssigkeit hohe Töpfe verwenden, um ein Überkochen zu vermeiden.
Hohe Leistung

de
9 / 48
5. Betriebsschluss
.Drehschalter auf 0-Stellung drehen.
●Die Kontrolllampe erlischt.
.Das Gerät reinigen, siehe nachfolgendes Kapitel 6. ”Reinigung und Pflege”.
.Elektrischen Hauptschalter vor dem Gerät abschalten oder Netzstecker ausstecken.
6. Reinigung und Pflege
Hinweise
● Keine ätzenden Reiniger auf Bedienblende und Drehschalter bringen!
●Das Gerät nicht mit Wasserleitungsschlauch, Hochdruckreiniger, Dampf-Hochdruckreiniger oder
Dampfreiniger abspritzen bzw. reinigen!
●Das Gerät nicht unter fließendem Wasser reinigen und nicht in Wasser eintauchen!
●Gebrauchsanweisung der Reinigungsmittelhersteller beachten!
●Keine scheuernden Putzmittel und beschädigte Reinigungsschaber verwenden! Sie erzeugen
Kratzer.
●Die Glaskeramik-Kochfläche nicht mit Grillreiniger reinigen.
●Edelstahl darf nicht längere Zeit mit konzentrierten Säuren, Essigessenz, Kochsalzlösung, Senf,
Würzmischungen in Kontakt kommen, weil sonst die Schutzschicht angegriffen wird. Edelstahlflä
chen nach Gebrauch klarspülen und trockenreiben.
6.1 Hinweise zu Edelstahl (Korrosionsgefahr!)
● Bitte beachten Sie! Auch hochwertiger Edelstahl kann durch unsachgemäße Behandlung korro
dieren. Salz, Säuren, Chlor, Jod und Rückstände von Speisen zerstören die Schutzschicht und
können auch bei hochwertigem Edelstahl zu Korrosion und Lochfraß führen!
●Die Oberfläche des Edelstahls bildet nach einer Beschädigung wieder eine Schutzschicht, aber
nur wenn Luft oder sauerstoffreiches Wasser auf die Oberfläche einwirken kann.
●Wenn Rückstände wie z. B. Kalk, Eiweiß oder Stärke nicht vollständig beseitigt werden,
verhindert dies, dass Luft oder sauerstoffreiches Wasser an die Edelstahloberfläche gelangt. Es
kann sich somit keine Schutzschicht mehr bilden und es entsteht Korrosion z. B. Lochfraß, auch
bei hochwertigem Edelstahl. Reinigen Sie deshalb gründlich, so dass nach der Reinigung keine
Rückstände mehr anhaften.

de
10 / 48
6.2 Luftfilter reinigen
● ACHTUNG! Das Gerät darf nicht ohne Luftfilter
betrieben werden, sonst Gefahr von Funktions
störungen.
●Den Luftfilter, in Abhängigkeit der
Verschmutzung, mindestens aber einmal pro
Woche reinigen!
●Der Hersteller haftet nicht für Schäden, die
durch mangelnde Reinigung des Luftfilters ent
stehen.
Luftfilter reinigen
.Gerät ausschalten und gegen Wiedereinschal
ten sichern.
.Luftfilter in der Geschirrspülmaschine reinigen.
.Luftfilter trocknen und einsetzen.
6.3 Glaskeramik-Kochfläche reinigen
.Gerät ausschalten und abkühlen lassen.
.Grobe Verschmutzungen und Speisereste mit einem Reinigungsschaber für Glaskeramik-Koch
flächen entfernen.
●Achtung, Oberfläche nicht verkratzen!
.Einige Tropfen Reinigungsmittel für Glaskeramik-Kochflächen auf die kalte Glaskeramik-Kochflä
che geben und gleichmäßig verteilen.
.Anschließend Glaskeramik-Kochfläche nass abwischen und mit einem Küchentuch trocken
reiben.
.Silikonhaltiges Schutzmittel z. B. cera-fix oder cera-clean auf die Glaskeramik-Kochfläche auf
tragen.
●Das Auftragen dieses Schutzmittels verhindert ein Ausmuscheln der Glaskeramik-Kochfläche.
Das heißt, Speisen können nicht so schnell einbrennen und somit die Oberfläche der Glaskera
mik-Kochfläche zerstören. Entfernen Sie Verschmutzungen trotzdem sofort von der Glaskeramik-
Kochfläche.
6.4 Edelstahlflächen reinigen
.Nach der Anwendung von scharfen Reinigungsmitteln die gereinigten Teile gründlich mit Wasser
abwaschen.
.Edelstahlflächen mit fettlösendem Reinigungsmittel oder Spezial-Edelstahlpflegemittel reinigen.
.Gereinigte Teile und Flächen mit weichem Lappen trockenreiben.
Luftfilter
