Samsung DW60A6092IB User manual

Zmywarka do naczyń
Instrukcja obsługi
Seria DW60A609*/DW60A608*
DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 1 2021-10-06  7:29:42

Polski2
Spis treści
Spis treści
Zasady bezpieczeństwa 4
Co trzeba wiedzieć o zasadach bezpieczeństwa 4
Ważne symbole dotyczące bezpieczeństwa 4
Instrukcje dotyczące oznaczenia WEEE 5
Ważne zasady dotyczące bezpieczeństwa 6
Instrukcje dotyczące obsługi zmywarki do naczyń 8
Instrukcje dotyczące bezpieczeństwa dzieci 9
Instrukcje dotyczące montażu zmywarki 10
Montaż 13

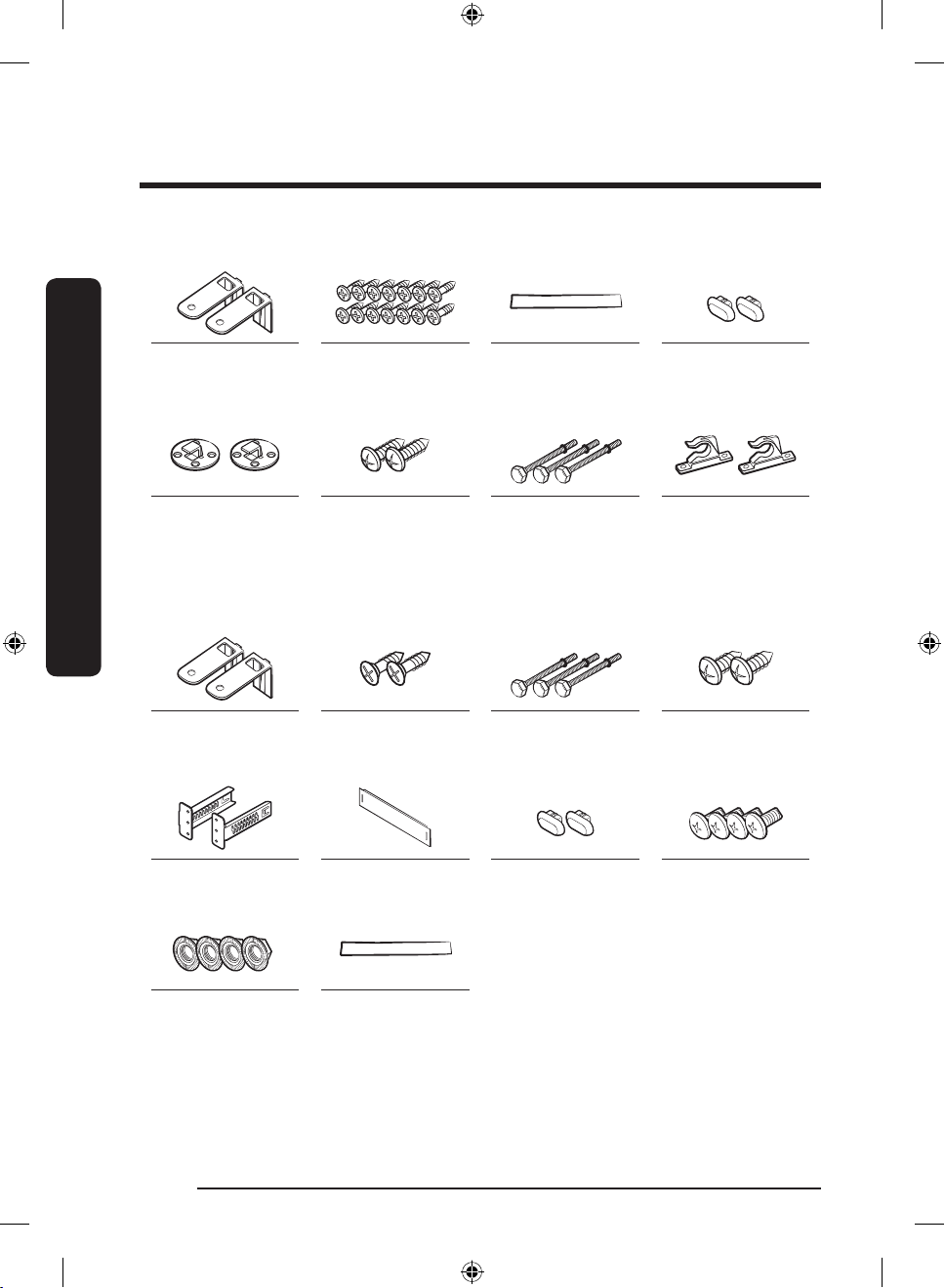

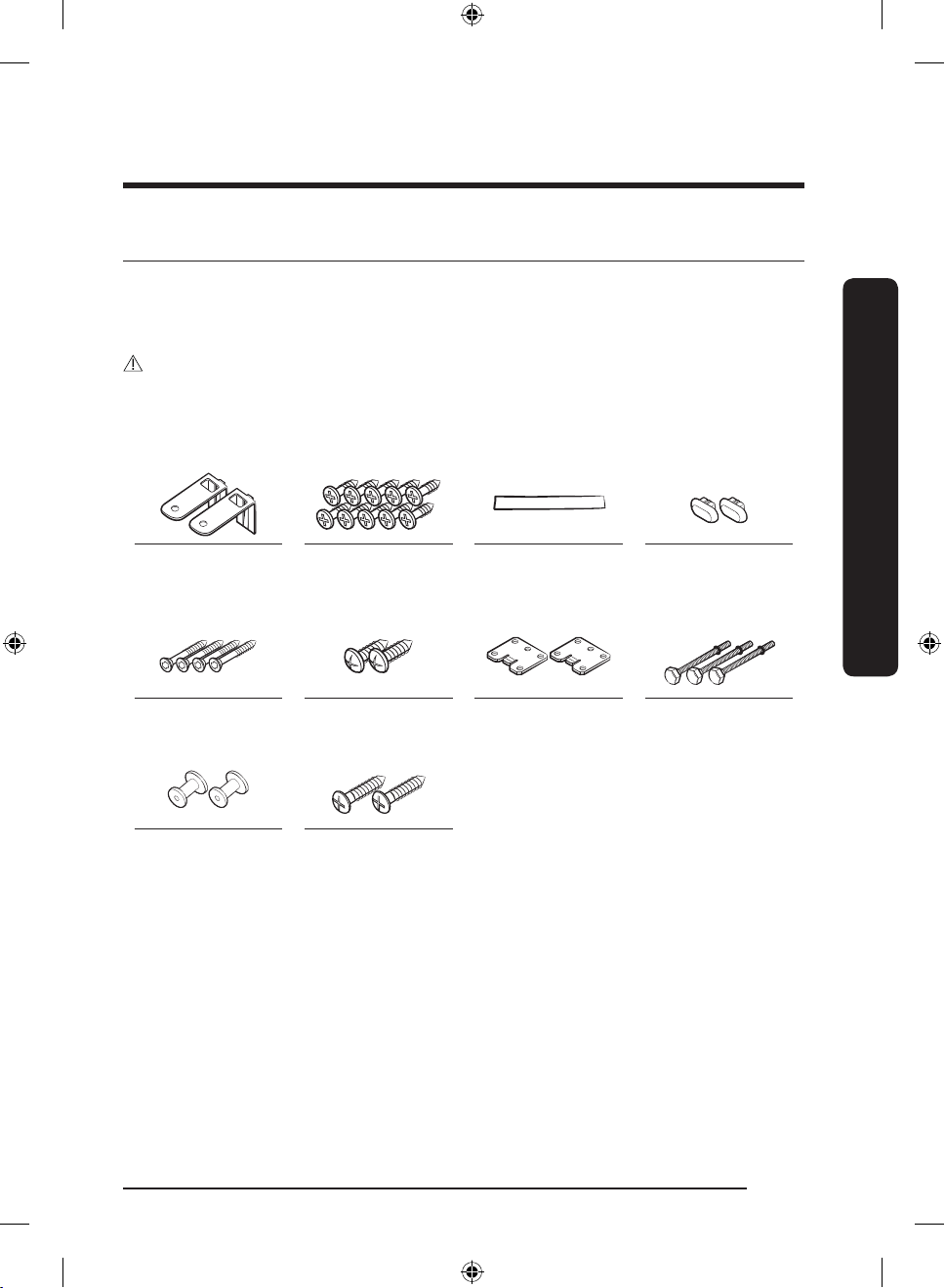

Zawartość zestawu 13
Wymogi dotyczące montażu 16
Montaż krok po kroku 18
Listwa przypodłogowa 32
Odkopnik (seria DW60A60**U*) 34
Przed rozpoczęciem 35
Przegląd zmywarki 35
Przedmioty, których nie można myć w zmywarce 37
Podstawowe użycie koszy 38
Komora na detergent 43
Zbiornik na nabłyszczacz 45
Zbiornik soli 46
Czułość płytki dotykowej 47
Tryb ustawień 48
Obsługa 50
Panel sterowania 50
Omówienie programów 52
Prosta procedura rozpoczęcia 53
Zbiornik soli 54
Opóźniony start 56
Blokada sterowania 56
Konserwacja 57
Czyszczenie 57
Długoterminowa obsługa 60
DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 2 2021-10-06  7:29:42

Polski 3
Spis treści
Rozwiązywanie problemów 61
Punkty kontrolne 61
Kody komunikatów 64
Tabela programów 65
Dodatek 67
Transport/przemieszczanie 67
Ochrona przed mrozem 67
Utylizacja zmywarki i ochrona środowiska 67
Wskazówka dotycząca oszczędzania wody i energii 68
Informacje z bazy EPREL 68
Dane techniczne 69
Zgodność ze standardami 70
DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 3 2021-10-06  7:29:42

Polski4
Zasady bezpieczeństwa
Zasady bezpieczeństwa
Gratulujemy zakupu nowej zmywarki do naczyń rmy Samsung. Niniejsza instrukcja zawiera
ważne informacje dotyczące montażu, użytkowania i konserwacji urządzenia. Prosimy o
poświęcenie czasu na przeczytanie niniejszej instrukcji. Zawarte w niej informacje pozwalają
optymalnie wykorzystać bogactwo zalet i funkcji zmywarki do naczyń.
Co trzeba wiedzieć o zasadach bezpieczeństwa
Prosimy o dokładne przeczytanie niniejszej instrukcji w celu uzyskania wiedzy na temat
bezpiecznego i efektywnego korzystania z rozlicznych zalet i funkcji nowego urządzenia.
Instrukcję należy zachować do wglądu i przechowywać w bezpiecznym miejscu w pobliżu
urządzenia. Urządzenia należy używać wyłącznie w celu, do którego zostało ono wyprodukowane,
w sposób zgodny z niniejszą instrukcją obsługi.
Ostrzeżenia i zasady bezpieczeństwa zawarte w niniejszej instrukcji nie wyczerpują wszystkich
możliwych warunków i sytuacji. Użytkownik jest odpowiedzialny za zachowanie zdrowego
rozsądku i ostrożności podczas montażu, konserwacji i obsługi zmywarki do naczyń.
Ponieważ zawarte poniżej informacje dotyczące obsługi odnoszą się do różnych modeli,
charakterystyka zakupionej zmywarki do naczyń może nieznacznie odbiegać od opisu zawartego
w instrukcji. Część ostrzeżeń może nie mieć zastosowania. W razie pytań lub wątpliwości należy
skontaktować się z najbliższym centrum serwisowym lub poszukać pomocy i informacji w
witrynie www.samsung.com.
Ważne symbole dotyczące bezpieczeństwa
Znaczenie ikon i oznaczeń w tej instrukcji obsługi:
OSTRZEŻENIE
Zagrożenia lub niebezpieczne praktyki, które mogą spowodować poważne obrażenia ciała, śmierć
i/lub zniszczenie mienia.
PRZESTROGA
Zagrożenia lub niebezpieczne praktyki, które mogą spowodować obrażenia ciała i/lub zniszczenie
mienia.
UWAGA
Wskazuje ryzyko obrażeń ciała lub zniszczenia mienia.
Powyższe symbole ostrzegawcze zostały zastosowane dla bezpieczeństwa użytkownika i innych
osób. Należy ich ściśle przestrzegać.
Instrukcję należy przechowywać w bezpiecznym miejscu i upewnić się, że kolejni użytkownicy
urządzenia zapoznali się z jej treścią. W razie sprzedaży urządzenia należy przekazać instrukcję
kolejnemu właścicielowi.
DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 4 2021-10-06  7:29:43

Polski 5
Zasady bezpieczeństwa
Instrukcje dotyczące oznaczenia WEEE
Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny)
(Dotyczy krajów, w których stosuje się systemy segregacji odpadów)
To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji
oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani
jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB)
wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby
uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi
wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych
przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i
praktykowanie ponownego wykorzystania materiałów.
W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla
środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach
domowych powinni skontaktować się z punktem sprzedaży detalicznej, w
którym dokonali zakupu produktu, lub z organem władz lokalnych.
Użytkownicy w rmach powinni skontaktować się ze swoim dostawcą i
sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy
usuwać razem z innymi odpadami komercyjnymi.
Informacje na temat zobowiązań dotyczących ochrony środowiska rmy Samsung i szczególne
wymogi prawne dotyczące produktów, np. REACH, WEEE i przepisy dot. baterii, można znaleźć na
stronie Samsung.com
DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 5 2021-10-06  7:29:43

Polski6
Zasady bezpieczeństwa
Zasady bezpieczeństwa
Ważne zasady dotyczące bezpieczeństwa
W celu ograniczenia ryzyka pożaru, porażenia prądem lub
obrażeń ciała podczas korzystania z tego urządzenia należy
przestrzegać podstawowych zasad bezpieczeństwa:
1. Urządzenie nie jest przeznaczone do użytku przez osoby
(w tym dzieci) o ograniczonej sprawności zycznej,
zmysłowej lub umysłowej, a także osoby nieposiadające
odpowiedniej wiedzy i doświadczenia bez zapewnienia
nadzoru lub udzielenia instrukcji dotyczących obsługi
urządzenia przez osobę odpowiedzialną za ich
bezpieczeństwo.
2. Do użytku w Europie: Dzieci w wieku od 8 lat, osoby
o ograniczonej sprawności zycznej, zmysłowej lub
umysłowej, a także osoby nieposiadające wiedzy i
doświadczenia mogą używać urządzenia wyłącznie pod
nadzorem lub jeżeli otrzymały informacje dotyczące
bezpiecznej obsługi urządzenia i rozumieją związane
z nim zagrożenia. Dzieciom nie wolno bawić się
urządzeniem. Czyszczenie i konserwacja nie mogą być
wykonywane przez dzieci bez nadzoru.
3. Należy pilnować, aby dzieci nie bawiły się urządzeniem.
4. Ze względów bezpieczeństwa uszkodzony przewód
zasilający musi zostać wymieniony przez producenta,
w autoryzowanym serwisie lub przez wykwalikowaną
osobę.
DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 6 2021-10-06  7:29:43

Polski 7
Zasady bezpieczeństwa
5. Do urządzenia dołączono nowe przyłącza, których należy
użyć do podłączenia go. Nie należy używać starych
przyłączy.
6. Jeżeli urządzenie ma otwory wentylacyjne w podstawie,
nie mogą one być zasłonięte przez dywan.
7. Do użytku w Europie: Urządzenie należy przechowywać
w miejscu niedostępnym dla dzieci do 3-go roku życia, o
ile nie są one pod stałym nadzorem.
8. PRZESTROGA:Aby uniknąć zagrożenia związanego z
nieumyślnym zresetowaniem bezpiecznika termicznego,
nie należy podłączać urządzenia za pośrednictwem
zewnętrznego wyłącznika, takiego jak wyłącznik
czasowy, lub do obwodu, który jest regularnie włączany i
wyłączany przez dostawcę energii.
9. OSTRZEŻENIE: Noże i inne ostro zakończone sztućce
należy wkładać do kosza ostrzem w dół lub kłaść je
poziomo.
Urządzenie jest przeznaczone do użytku w gospodarstwach
domowych i podobnych miejscach, takich jak:
• kuchnie dla pracowników w sklepach, biurach i innych
miejscach pracy;
• gospodarstwa rolne;
• hotele, motele i inne środowiska mieszkalne (do użytku
przez klientów);
• placówki oferujące nocleg i śniadanie.
DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 7 2021-10-06  7:29:44

Polski8
Zasady bezpieczeństwa
Zasady bezpieczeństwa
Instrukcje dotyczące obsługi zmywarki do naczyń
Niniejsza zmywarka nie jest przeznaczona do użytku komercyjnego. Zmywarka została
wyprodukowana z myślą o użytku domowym i w podobnych miejscach pracy i zamieszkania,
takich jak:
• sklepy,
• biura i salony,
oraz przez klientów takich placówek, jak:
• hostele i domy dla gości.
Urządzenia można używać wyłącznie w gospodarstwie domowym do mycia naczyń i sztućców,
zgodnie z instrukcją obsługi. Żadne inne zastosowanie nie jest zalecane przez producenta i może
być niebezpieczne.
Producent nie ponosi odpowiedzialności za szkody wynikające z błędnego lub niewłaściwego
zastosowania lub obsługi.
W zmywarce do naczyń nie należy używać rozpuszczalników. Może to spowodować eksplozję.
Detergentu do zmywarek nie wolno wdychać ani spożywać. Detergenty do zmywarek zawierają
składniki drażniące lub powodujące korozję, które mogą spowodować poparzenie nosa, jamy
ustnej lub gardła w przypadku połknięcia, a także uniemożliwić oddychanie. W przypadku
spożycia lub dostania się detergentu do układu oddechowego należy natychmiast skontaktować
się z lekarzem.
Należy unikać pozostawiania niepotrzebnie otwartych drzwi, ponieważ można się o nie potknąć.
Na otwartych drzwiach nie wolno siadać ani opierać się o nie. Może to spowodować przewrócenie
i uszkodzenie zmywarki do naczyń oraz obrażenia ciała użytkownika.
Należy używać wyłącznie detergentów i nabłyszczaczy przeznaczonych do zastosowania w
zmywarkach do naczyń. Nie należy używać płynu do mycia naczyń.
Nie należy używać żadnych środków do czyszczenia o wysokiej kwasowości.
Zbiornika na nabłyszczacz nie należy napełniać detergentem w proszku lub w płynie. Może to
spowodować poważne uszkodzenie zbiornika.
Nieumyślne napełnienie zbiornika soli detergentem do zmywarek w proszku lub w płynie grozi
uszkodzeniem układu zmiękczania wody. Przed napełnieniem zbiornika soli należy upewnić się,
że wybrano właściwe opakowanie soli do zmywarek.
Należy używać wyłącznie specjalnej, gruboziarnistej soli do zmywarek, ponieważ inne typy soli
mogą zawierać nierozpuszczalne dodatki, które utrudnią funkcjonowanie układu zmiękczania
wody.
W przypadku urządzenia z koszem na sztućce (niektóre modele), umieszczenie sztućców w koszu
rączkami do dołu zwiększa efektywność czyszczenia i suszenia. Noże, widelce itp. należy jednak
ustawiać rączkami do góry, ponieważ zmniejsza to ryzyko urazu.
W zmywarce nie należy umieszczać plastikowych przedmiotów nienadających się do mycia w
gorącej wodzie, takich jak plastikowe opakowania, plastikowe sztućce lub naczynia. Wysoka
temperatura wewnątrz zmywarki może spowodować ich roztopienie lub zniekształcenie.
DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 8 2021-10-06  7:29:44

Polski 9
Zasady bezpieczeństwa
W przypadku modeli z funkcją Opóźniony start przed dodaniem detergentu sprawdź, czy
dozownik jest suchy. W razie potrzeby należy wytrzeć go do sucha. Detergent wlany do
wilgotnego dozownika spowoduje jego zatkanie i może nie zostać dokładnie rozproszony.
Noże i inne ostro zakończone sztućce należy wkładać do kosza ostrzem w dół lub kłaść je
poziomo.
Instrukcje dotyczące bezpieczeństwa dzieci
To urządzenie nie jest zabawką! Aby ograniczyć ryzyko odniesienia obrażeń, dzieci powinny
być trzymane z dala od urządzenia. Nie wolno pozwalać im na zabawę wewnątrz lub w
pobliżu zmywarki do naczyń, a także na obsługiwanie jej. Dzieci nie rozumieją związanych
z tym zagrożeń. Należy ich pilnować za każdym razem, gdy pracujesz w kuchni. Istnieje
niebezpieczeństwo, że dzieci zamkną się w zmywarce podczas zabawy.
Dzieci w wieku od 8 lat, osoby o ograniczonej sprawności zycznej, zmysłowej lub umysłowej,
a także osoby nieposiadające wiedzy i doświadczenia mogą używać urządzenia wyłącznie pod
nadzorem lub jeżeli otrzymały informacje dotyczące bezpiecznej obsługi urządzenia i rozumieją
związane z nim zagrożenia. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja
nie mogą być wykonywane przez dzieci bez nadzoru.
Starsze dzieci mogą korzystać ze zmywarki do naczyń wyłącznie jeśli otrzymały dokładne
wyjaśnienia dotyczące jej obsługi i są w stanie obsługiwać urządzenie w bezpieczny sposób, ze
świadomością wszystkich zagrożeń wynikających z nieprawidłowego użytkowania go.
DETERGENTY NALEŻY TRZYMAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI!
Detergenty do zmywarek zawierają składniki drażniące i żrące, które w przypadku połknięcia
mogą spowodować poparzenie jamy ustnej, nosa lub gardła, a także uniemożliwić oddychanie.
Dzieciom nie wolno przebywać w pobliżu otwartej zmywarki do naczyń, gdyż na obudowie mogą
znajdować się pozostałości detergentu.
Jeśli dziecko połknie detergent lub dostania się on do jego układu oddechowego, należy
natychmiast skontaktować się z lekarzem.
DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 9 2021-10-06  7:29:44

Polski10
Zasady bezpieczeństwa
Zasady bezpieczeństwa
Instrukcje dotyczące montażu zmywarki
Przed montażem urządzenia należy sprawdzić, czy są jakiekolwiek uszkodzenia widoczne z
zewnątrz. W żadnym wypadku nie wolno korzystać z uszkodzonego urządzenia. Uszkodzone
urządzenie stanowi zagrożenie.
Zmywarka do naczyń musi być podłączona do źródła zasilania przy użyciu odpowiedniego
gniazdka z przełącznikiem. Gniazdo musi być łatwo dostępne dla zamontowanej zmywarki do
naczyń tak, aby można było odłączyć ją od źródła zasilania w dowolnym momencie. (Więcej
informacji dostępnych jest w części „Przegląd zmywarki” na stronie 35).
Za zmywarką do naczyń nie może znajdować się żadne gniazdko. Dosunięcie zmywarki do naczyń
do gniazdka może spowodować ryzyko przegrzania i pożaru.
Zmywarka do naczyń nie może być zamontowana pod płytą grzejną. Wysokie temperatury
wytwarzane przez płytę grzejną mogą spowodować uszkodzenie zmywarki do naczyń. Z tego
samego powodu urządzenie nie powinno być montowane w pobliżu otwartego okna lub sprzętu
oddającego ciepło, takiego jak grzałki itp.
Zmywarki do naczyń nie należy podłączać do źródła zasilania do czasu zakończenia montażu i
wyregulowania sprężyn drzwi.
Przed podłączeniem urządzenia należy upewnić się, że dane na tabliczce znamionowej (napięcie
i pobór prądu) odpowiadają sieci elektrycznej. W razie wątpliwości należy skontaktować się z
elektrykiem.
Bezpieczeństwo korzystania z tego urządzenia elektrycznego może zagwarantować wyłącznie
stałe połączenie z odpowiednim systemem uziemienia. Kluczowe jest spełnienie podstawowych
norm dotyczących bezpieczeństwa i regularna ich kontrola. W przypadku jakichkolwiek
wątpliwości należy skontaktować się z elektrykiem.
Producent nie ponosi odpowiedzialności za konsekwencje niewłaściwego uziemienia (np.
porażenie prądem).
Urządzenia nie należy podłączać do źródła zasilania za pośrednictwem listwy ani przedłużacza.
Nie gwarantują one właściwego zabezpieczenia urządzenia (np. przed przegrzaniem).
Urządzenie może być montowane w środowiskach mobilnych (np. na okrętach) wyłącznie pod
warunkiem przeprowadzenia oceny ryzyka przez odpowiednio wykwalikowanego specjalistę.
DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 10 2021-10-06  7:29:44

Polski 11
Zasady bezpieczeństwa
Plastikowa obudowa przyłącza wody zawiera element elektryczny. Nie wolno zanurzać jej w
wodzie.
W wężu z zabezpieczeniem przed niekontrolowanym wypływem wody znajdują się przewody
elektryczne. Węża doprowadzającego wodę nie wolno przecinać, nawet jeżeli jest zbyt długi.
Montaż, konserwacja i naprawy mogą być wykonywane jedynie przez wykwalikowaną i
kompetentną osobę, w całkowitej zgodzie z krajowymi i lokalnymi przepisami dotyczącymi
bezpieczeństwa. Wykonywanie napraw i innych prac przez osoby niewykwalikowane może
stwarzać zagrożenie. Producent nie ponosi odpowiedzialności za nieautoryzowane prace.
Wbudowany układ uszczelniający stanowi zabezpieczenie przed uszkodzeniami spowodowanymi
przez wodę, jeżeli spełnione są następujące warunki:
• Zmywarka do naczyń jest poprawnie zamontowana i podłączona.
• Zmywarka do naczyń jest właściwie konserwowana, a części wymieniane są gdy jest to
potrzebne.
• Zawór odcinający jest zakręcony na czas dłuższej przerwy w eksploatacji urządzenia (np.
podczas urlopu).
• Układ uszczelniający działa nawet wtedy, gdy urządzenie jest wyłączone. Musi ono jednak
pozostawać podłączone do źródła zasilania.
Uszkodzone urządzenie stanowi zagrożenie. W przypadku uszkodzenia urządzenia należy
odłączyć je od źródła zasilania i skontaktować się ze sprzedawcą lub serwisem.
Nieautoryzowane naprawy grożą nieprzewidywalnymi zagrożeniami dla użytkownika, za które
producent nie ponosi odpowiedzialności. Naprawy powinny być wykonywane wyłącznie przez
autoryzowanego pracownika serwisu.
Wadliwe elementy należy zastępować wyłącznie oryginalnymi częściami zamiennymi. Montaż
wyłącznie takich części stanowi gwarancję bezpiecznej eksploatacji urządzenia.
Przed rozpoczęciem prac konserwacyjnych należy zawsze odłączać urządzenie od źródła zasilania
(poprzez wyłączenie gniazda i wyjęcie wtyczki).
Jeżeli kabel podłączeniowy jest uszkodzony, musi zostać zastąpiony specjalnym kablem
dostarczonym przez producenta. Ze względów bezpieczeństwa, jego montaż może zostać
przeprowadzony wyłącznie w serwisie lub przez autoryzowanego pracownika serwisu.
W krajach narażonych na plagi karaluchów lub innych szkodników należy zwracać szczególną
uwagę na utrzymywanie urządzenia i jego otoczenia w czystości przez cały czas. Gwarancja nie
obejmuje żadnych uszkodzeń spowodowanych przez karaluchy lub inne szkodniki.
DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 11 2021-10-06  7:29:44

Polski12
Zasady bezpieczeństwa
Zasady bezpieczeństwa
W przypadku awarii lub podczas czyszczenia urządzenia izolacja elektryczna jest całkowita tylko
wtedy, gdy:
• urządzenie jest odłączone od gniazda, a wtyczka jest wyciągnięta,
• urządzenie jest wyłączone z sieci,
• bezpiecznik sieciowy jest wyłączony,
• bezpiecznik gwintowy jest zdemontowany (kraje, w których jest stosowany).
W urządzeniu nie wolno wprowadzać żadnych modykacji bez zgody producenta.
Nie wolno otwierać obudowy urządzenia. Ingerencja w połączenia i części elektryczne oraz części
mechaniczne jest bardzo niebezpieczna i grozi nieprawidłowościami w działaniu oraz porażeniem
prądem.
Naprawy urządzenia podczas okresu gwarancji mogą być wykonywane wyłącznie przez
pracownika serwisu autoryzowanego przez producenta. W przeciwnym razie gwarancja straci
ważność.
Podczas montażu produktu upewnij się, że dostępna jest odpowiednia ilość miejsca ze wszystkich
stron, umożliwiająca poprawną wentylację. Jeśli przestrzeń między urządzeniem a zlewem nie
jest wystarczająca, może to spowodować uszkodzenie zlewu lub pojawienie się pleśni.
Ustawienie poziomu twardości wody wybrane w zmywarce musi być odpowiednie dla miejsca
zamieszkania. (Więcej informacji dostępnych jest w części „Zbiornik soli” na stronie 46).
Na stronie www.samsung.com/support można znaleźć więcej informacji na temat materiałów i
napraw.
DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 12 2021-10-06  7:29:44

Polski 13
Montaż
Montaż
Zawartość zestawu
Należy upewnić się, że w opakowaniu produktu znajdują się wszystkie elementy. W przypadku
pytań dotyczących zmywarki lub jej części należy skontaktować się z lokalnym centrum obsługi
klienta rmy Samsung lub ze sklepem. Rzeczywisty wygląd zmywarki może się różnić w
zależności od modelu i kraju.
PRZESTROGA
Po rozpakowaniu zmywarki ze względów bezpieczeństwa opakowanie należy trzymać z dala od
dzieci.
Modele FBI (do całkowitej zabudowy, DW60A60**BB)
Górny wspornik
(2 szt.)
Śruby Ø4 X 14
(10 szt.)
Naklejka ochronna
przed kondensacją
(1 szt.)
Plastikowe zaślepki
(2 szt.)
Śruby Ø3,5 X 45
(4 szt.)
Śruby Ø3,5 X 16
(2 szt.)
Wsporniki drzwiczek
(2 szt.)
Wysokie nóżki
(3 szt.)
Uchwyty do paneli
niestandardowych
(mocowania paneli
drewnianych, 2 szt.)
Śruby Ø3,5 X 25
(2 szt.)
DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 13 2021-10-06  7:29:45

Polski14
Montaż
Montaż
Modele FBI (wysuwane, DW60A60**IB)
Górny wspornik
(2 szt.)
Śruby Ø4 X 14
(14 szt.)
Naklejka ochronna
przed kondensacją
(1 szt.)
Plastikowe zaślepki
(2 szt.)
Uchwyt paneli
niestandardowych
(2 szt.)
Śruby Ø3,5 X 16
(2 szt.)
Wysokie nóżki
(3 szt.)
Uchwyt paneli
niestandardowych
(2 szt.)
Modele BU (do montażu pod blatem DW60A60**U*)
Uchwyty górne
(2 szt.)
Śruby Ø4 X 14
(2 szt.)
Wysokie nóżki
(3 szt.)
Śruby Ø3,5 X 16
(2 szt.)
Uchwyty odkopnika
(2 szt.)
Odkopnik Plastikowe zaślepki
(2 szt.)
Śruby odkopnika
(4 szt.)
Zaślepki odkopnika
(4 szt.)
Naklejka ochronna
przed kondensacją
(1 szt.)
DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 14 2021-10-06  7:29:46

Polski 15
Montaż
Zestaw instalacyjny (niedostarczony)
Zacisk węża
Wymagane narzędzia (niedostarczone)
Okulary ochronne Rękawice Latarka Klucz (22 mm) do
przedniej stopki
Śrubokręt Torx T15 Kombinerki Szczypce Miarka zwijana
Ołówek Śrubokręt krzyżowy Śrubokręt płaski Nóż
Poziom Otwornica
(80–100 mm)
Szczypce do
zaciskania
DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 15 2021-10-06  7:29:47

Polski16
Montaż
Montaż
Wymogi dotyczące montażu
Aby zapobiec ryzyku pożaru, porażenia
prądem elektrycznym lub obrażeń ciała,
wszystkie prace związane z przewodami i
uziemieniem muszą zostać wykonane przez
wykwalikowanego technika.
Zasilanie
• Osobny obwód rozgałęzieniowy
220–240 V, 50 Hz przeznaczony wyłącznie
dla zmywarki.
• Gniazdko zasilające o natężeniu do 16 A
(maksymalne natężenie prądu w tej
zmywarce wynosi 11 A)
OSTRZEŻENIE
• Nie używać przedłużacza.
• Należy korzystać wyłącznie z przewodu
zasilającego dołączonego do zmywarki do
naczyń.
• Po zakończeniu montażu należy się
upewnić, że wtyczka zasilania nie jest
wygięta ani uszkodzona.
Uziemienie
W celu zapewnienia trwałego uziemienia
zmywarka musi być odpowiednio uziemiona
do uziemionego metalu lub stałego układu
przewodów. Przewód uziemienia należy
prowadzić wraz z przewodami obwodów, a
następnie podłączyć do złącza uziemienia
zmywarki.
OSTRZEŻENIE
• Przewodu uziemiającego nie należy łączyć
z plastikowym przewodem sanitarnym,
rurami gazowymi lub rurami z gorącą wodą.
Nieprawidłowe podłączenie uziemienia
grozi porażeniem prądem.
• Nie wolno modykować wtyczki zasilania
dołączonej do zmywarki. Jeżeli wtyczka
nie pasuje do gniazdka, należy zlecić
zamontowanie odpowiedniego gniazdka
elektrykowi.
Dopływ wody
• Wąż doprowadzający wodę musi
wytrzymywać ciśnienie wody w zakresie od
0,04 do 1 MPa.
• Temperatura wody musi być niższa niż
60 °C.
• Kran musi być wyposażony w zawór
odcinający z gwintem męskim 3/4".
Aby zmniejszyć ryzyko wystąpienia
przecieków:
• Upewnić się, że krany są łatwo dostępne.
• Zakręcać kran, gdy zmywarka do naczyń
nie jest używana.
• Regularnie sprawdzać wszystkie złączki
węży wodnych pod kątem przecieków.
• Aby zatrzymać dowolny przeciek,
uszczelnić przyłącze dopływu wody za
pomocą taśmy teonowej lub środka
uszczelniającego.
Zabezpieczenie przed niekontrolowanym
wypływem wody (Aqua Stop)
Aqua Stop to element elektryczny, którego
celem jest zapobieganiem wypływom wody.
Element Aqua Stop jest podłączany do węża
doprowadzającego wodę i automatycznie
zatrzymuje przepływ w przypadku
uszkodzenia węża.
PRZESTROGA
• Należy zachować ostrożność przy obsłudze
zabezpieczenia przed niekontrolowanym
wypływem wody.
• Węża doprowadzającego wodę, który jest
podłączony do zabezpieczenia, nie należy
skręcać ani załamywać. W przypadku
uszkodzenia zabezpieczenia przed
niekontrolowanym wypływem wody należy
natychmiast zakręcić krany i odłączyć
wtyczkę zasilania. Następnie należy
skontaktować się z centrum obsługi klienta
rmy Samsung lub wykwalikowanym
technikiem.
DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 16 2021-10-06  7:29:48

Polski 17
Montaż
Odpływ
W przypadku używania odpływu wyłącznie
do obsługi zmywarki wąż odpływowy należy
podłączyć do odpływu znajdującego się od
30 cm do 70 cm nad ziemią. Podłączenie
węża odpływowego do odpływu znajdującego
na wysokości powyżej 80 cm nad ziemią
może sprawić, że woda będzie cofać się do
zmywarki.
Podłoga
• Ze względów bezpieczeństwa zmywarkę
należy zamontować na solidnym podłożu.
Drewniane podłogi mogą wymagać
wzmocnienia w celu ograniczenia drgań.
Należy unikać montażu na dywanach i
miękkich posadzkach. Dywany oraz miękkie
posadzki mogą powodować drgania i
niewielkie przemieszczenia zmywarki
podczas pracy.
OSTRZEŻENIE
Nie wolno montować zmywarki na konstrukcji
bez mocnej podpory.
• Za pomocą nóżki poziomującej należy
wypoziomować zmywarkę.
• Po zakończeniu poziomowania sprawdź,
czy drzwiczki otwierają się i zamykają
prawidłowo.
Temperatura otoczenia
Zmywarki nie należy umieszczać w miejscach,
gdzie występują temperatury ujemne. W
zaworze wodnym, pompie i wężu zmywarki
zawsze znajduje się pewna ilość wody. Jeżeli
woda zamarznie w zmywarce lub przewodach,
może dojść do uszkodzenia urządzenia lub
jego części.
Próbne uruchomienie
Po zamontowaniu zmywarki należy uruchomić
program Szybki, aby sprawdzić poprawność
montażu.
DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 17 2021-10-06  7:29:48

Polski18
Montaż
Montaż
Montaż krok po kroku
Proces montażu może różnić się w zależności od modelu.
KROK 1 Wybór miejsca
A
B
Należy wybrać miejsce, które spełnia poniższe
kryteria.
• Konieczne jest ustawienie urządzenia
na wytrzymałej podłodze, zdolnej do
utrzymania wagi urządzenia.
• Zmywarkę należy umieścić w pobliżu
zlewu. Musi mieć łatwy dostęp do dopływu
i odpływu wody, a także do gniazdka
elektrycznego.
• Urządzenie musi być ustawione tak, by
wkładanie naczyń nie było utrudnione.
• Konieczne jest umieszczenie zmywarki
w sposób umożliwiający łatwe otwarcie
drzwiczek i zapewnienie wystarczającego
odstępu między bokami zmywarki a bokami
szafki.
• Z tyłu urządzenia nie może być żadnych
przeszkód.

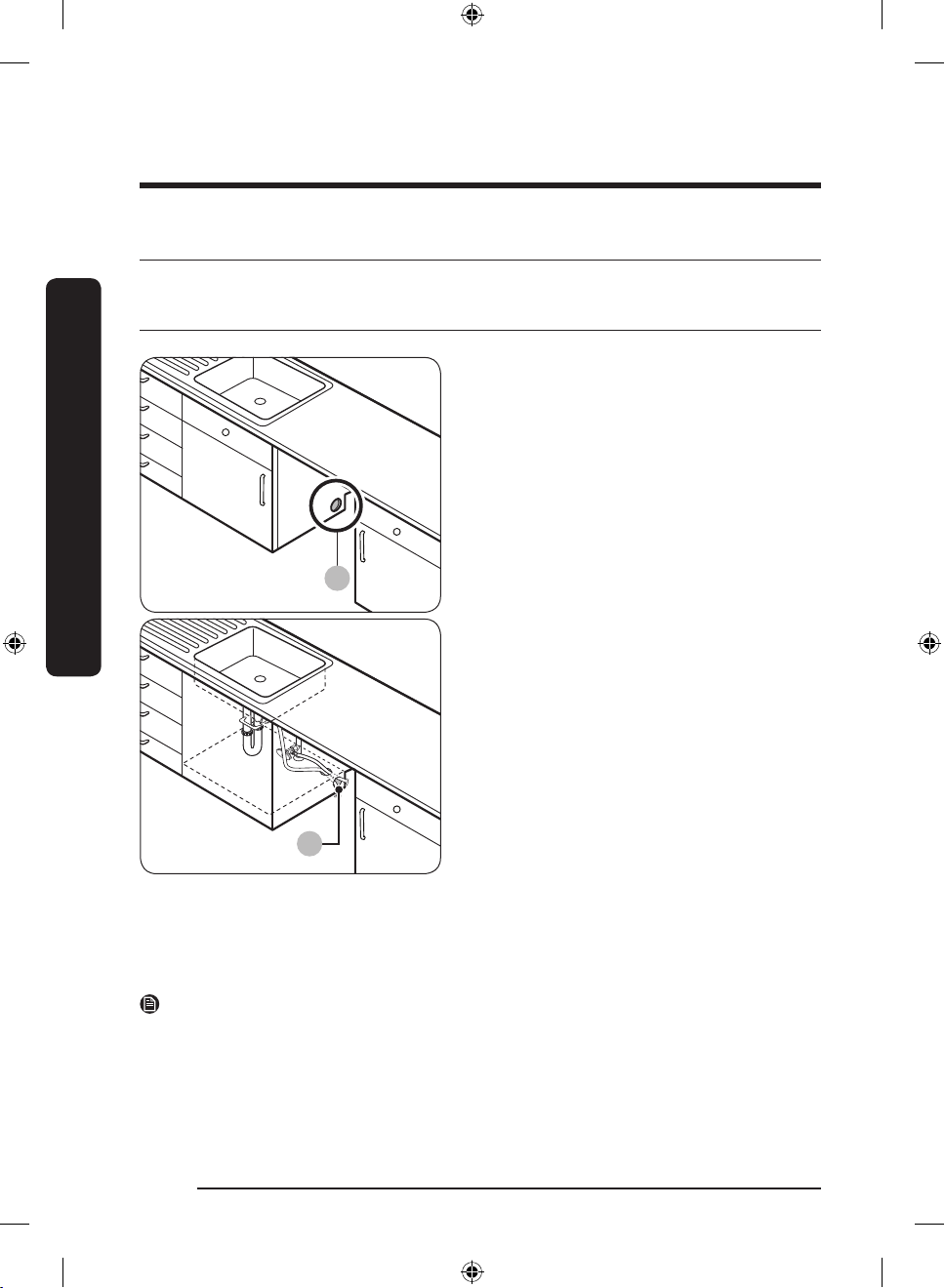

Montaż w nowym miejscu
Jeśli zmywarka jest instalowana w nowym
miejscu, przed zamontowaniem urządzenia
należy postępować zgodnie z następującymi
instrukcjami.
1. Użyj otwornicy i w przedstawiony sposób
wytnij w bocznej części szafki otwór
zapewniający dostęp do zlewu (A).
2. Jeżeli podstawa szafki zlewowej znajduje
się nad ziemią i wyżej, niż przyłącza
zmywarki, należy wykonać otwory w
podstawie wewnątrz szafki oraz jej ścianie
bocznej (B).
UWAGA
• Jeśli wymieniasz starą zmywarkę, sprawdź istniejące połączenia pod kątem zgodności z nową
zmywarką i wymień je w razie potrzeby.
• W zależności od umiejscowienia gniazdka elektrycznego konieczne może być wycięcie otworu
w innej ściance szafki.
DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 18 2021-10-06  7:29:48

Polski 19
Montaż
Wymiary szafki
575
600
598
550 (model do pełnej zabudowy)
570 (model do montażu pod blatem,
do częściowej zabudowy)
815–845
820–880
45
100 50
UWAGA
Upewnij się, że odległość między podłożem i spodem blatu przekracza 850 mm. W takim
przypadku zamontuj wysoką nóżkę dołączoną do zestawu montażowego. Szczegółowe instrukcje
zawiera kolejna sekcja. Jeśli odległość wynosi mniej niż 850 mm od podłoża, przejdź do KROKU 3.
DW6500AM_DW60A6092FW_EO_DD81-04050E-02_PL.indd 19 2021-10-06  7:29:48

Polski20
Montaż
Montaż

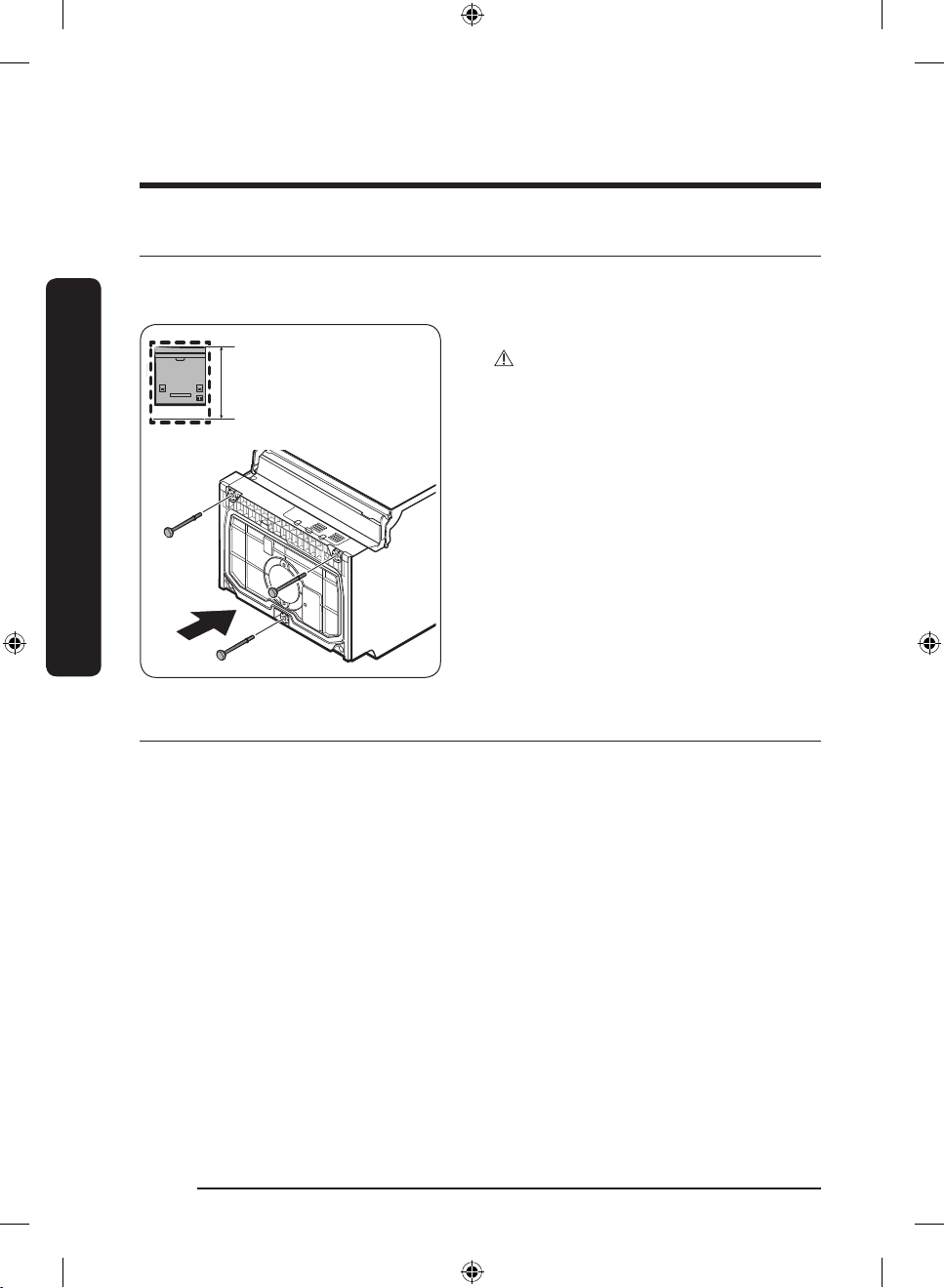

KROK 2 Mocowanie nóżki (oprócz wersji wolnostojącej)
Jeśli odległość między podłożem a dolną częścią blatu roboczego przekracza 850 mm, przed
rozpoczęciem montażu wsuń nóżkę do otworu w dolnej części zmywarki.
850 ~
1. Połóż zmywarkę na tylnej ściance.
PRZESTROGA
Nie wolno kłaść zmywarki na boku. Może to
spowodować wyciek wody.
2. Znajdź w zestawie montażowym nóżkę
i wsuń ją do otworu w dolnej części
zmywarki, jak pokazano na rysunku.
KROK 3 Sprawdzanie dopływu wody
• Ciśnienie doprowadzanej wody musi wynosić od 0,04 a 1,0 MPa.
• Temperatura wody nie może przekraczać 60 °C. Woda o temperaturze powyżej 60 °C może
spowodować nieprawidłowe działanie zmywarki.
• Przed podłączeniem dopływu wody do zmywarki upewnij się, że zawór dopływu wody jest
zamknięty.
