Samsung SyncMaster 720B User manual

Instalación de controladores Instalación de
p
ro
g
ramas
SyncMaster 720B/720T/920T/721B

Negligencia en el cumplimiento de las indicaciones señaladas por este símbolo podría
ocasionar daños físicos o perjuicios al equipo.
Prohibido Es importante leer y entender en todo momento
No desensamblar Desconectar el enchufe del tomacorriente
No tocar Conectar a tierra para prevenir una descarga eléctrica
Fuente de alimentación
Cuando no use el computador durante largos periodos de tiempo, ajústelo a
DPMS. Si usa un protector de pantalla, póngalo al modo de pantalla activa.
No use un enchufe estropeado o flojo.

zEsto podría originar una descarga eléctrica o fuego.
No jale el enchufe del cordón ni toque el enchufe con las manos
mojadas.
zEsto podría ocasionar una descarga eléctrica o fuego.
Use sólamente conectores y receptáculos apropiados para hacer la
conexión a tierra.
zUna conexión a tierra inapropiada podría causar una descarga eléctrica
o una avería en el equipo.
No doble excesivamente el enchufe ni el cordón, tampoco coloque
objetos pesados sobre él, esto podría ocasionar daños.
zEl incumplimiento de esta recomendación podría causar una descarga
eléctrica o fuego.
No conecte muchas extensiones o enchufes a un tomacorriente.
zEsto podría ocasionar fuego.
Instalación
Ponga el monitor en un lugar con poca humedad y un mínimo de polvo.
zPodría producirse un corto circuito o fuego en el interior del monitor.
No deje caer el monitor cuando lo mueva.
zEsto podría causar daño al producto o al cuerpo humano.
Ponga el monitor en una superficie plana y estable.
zEl monitor puede causar lesiones al caerse.

Coloque el monitor cuidadosamente.
zPodría dañarse o romperse.
No asiente el monitor sobre la pantalla.
zSe podría dañar la superficie TFT-LCD.
La instalación de un soporte de pared debe hacerse por un instalador
profesional cualificado.
zLa instalación por parte de personal incompetente puede dar lugar a
lesiones.
zUse siempre el dispositivo de montaje especificado en el manual del
propietario.
Deje un espacio para la ventilación entre el aparato y la pared.
zUna mala ventilación puede hacer que la temperatura interior se eleve y
provoque un incendio.
Limpieza
Cuando limpie la caja del monitor o la superficie del TFT-LCD, limpie con una
tela suave, ligeramente mojada.
No rocíe detergente directamente sobre el monitor.
zEsto podría causar daño, una descarga eléctrica o fuego.
Use el detergente recomendado con una tela suave.
Si el conector entre el enchufe y el pin está oxidado o sucio, límpielo
apropiadamente con una tela seca.

zUn conector sucio puede causar una descarga eléctrica o fuego.
Póngase en contacto con un Centro de servicios o de Atención al cliente
para realizar la limpieza del interior una vez al año.
zMantenga limpio el interior del aparato. El polvo acumulado en el interior
durante un período de tiempo prolongado puede provocar un
funcionamiento incorrecto o un incendio.
Otros
IMPORTANTE:
PARA PREVENIR CUALQUIER MAL FUNCIONAMIENTO Y EVITAR DAÑOS, LEA
DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE CONECTAR
Y OPERAR EL APARATO, CONSERVE EL MANUAL PARA FUTURAS
REFERENCIAS, GRACIAS. POR FAVOR LEA ESTE MANUAL ANTES DE OPERAR
EL APARATO Y GUÁRDELO PARA REFERENCIAS FUTURAS.
No saque la cubierta (o la parte posterior).
zEsto podría causar una descarga eléctrica o fuego.
zSolicite la revisión al personal calificado de reparaciones y mantenimiento.
Si su monitor no funciona normalmente- en particular, si hay algunos
sonidos inusuales o sale algún olor del interior- desconéctelo
inmediatamente ycontáctese con un centro de venta autorizado o un centro
de servicios.
zEsto podría causar una descarga eléctrica o fuego.
No debe permitir la entrada de agua en el monitor, ni tampoco exponerlo a
la humedad.
zEsto podría causar un funcionamiento incorrecto, una descarga eléctrica o
fuego.
zEvite especialmente la utilización del monitor cerca del agua o al aire libre
donde podría estar expuesto a la nieve o a la lluvia.
Si se cae el monitor o se daña la cubierta, apáguelo y desenchufe el cordón
de suministro eléctrico.
zEl monitor puede funcionar incorrectamente, provocando una descarga
eléctrica o un fuego.
zTA continuación, consulte al Centro de Servicio.
Mantenga la unidad apagada cuando haya truenos y relámpagos en el

exterior, y no permita que el monitor deje de utilizarse durante un período
de tiempo prolongado.
zEl monitor puede funcionar incorrectamente, provocando una descarga
eléctrica o un fuego.
No trate de mover el monitor jalándolo del cordón o del cable de señal.
zEsto podría causar averías, descarga eléctrica o fuego debido al daño del
cable.
No mueva el monitor a la izquierda o a la derecha jalando sólamente el
cordón o el cable de señal.
zEsto podría causar una avería, descarga eléctrica o fuego debido al daño
del cable.
No cubrir las rejillas de ventilación del cabinete del monitor.
zUna mala ventilación podría causar averías o fuego.
No coloque objetos contenedores de agua, productos químicos o pequeños
objetos de metal sobre el monitor.
zEsto podría causar un funcionamiento incorrecto, una descarga eléctrica o
fuego.
zSi entra en el monitor cualquier sustancia extraña, desenchufe el cordón de
suministro eléctrico y consulte al Centro de Servicio .
No use o no almacene sustancias inflamables cerca del monitor.
zEsto podría causar una explosión o fuego.
Nunca meta algo metálico en las aberturas del monitor.
zEsto podría causar una descarga eléctrica, fuego o lesiones.
No inserte objetos de metal como, por ejemplo, herramientas, útiles para
taladrar, o cosas que produzcan fuego fácilmente, como pedazos de papel o
cerillas, en los respiraderos o en las tomas de A/V del monitor.
zEsto podría causar un funcionamiento incorrecto, una descarga eléctrica o
fuego.
zConsulte siempre al Centro de Servicio en caso de entrada de objetos o
sustancias ajenos al monitor.

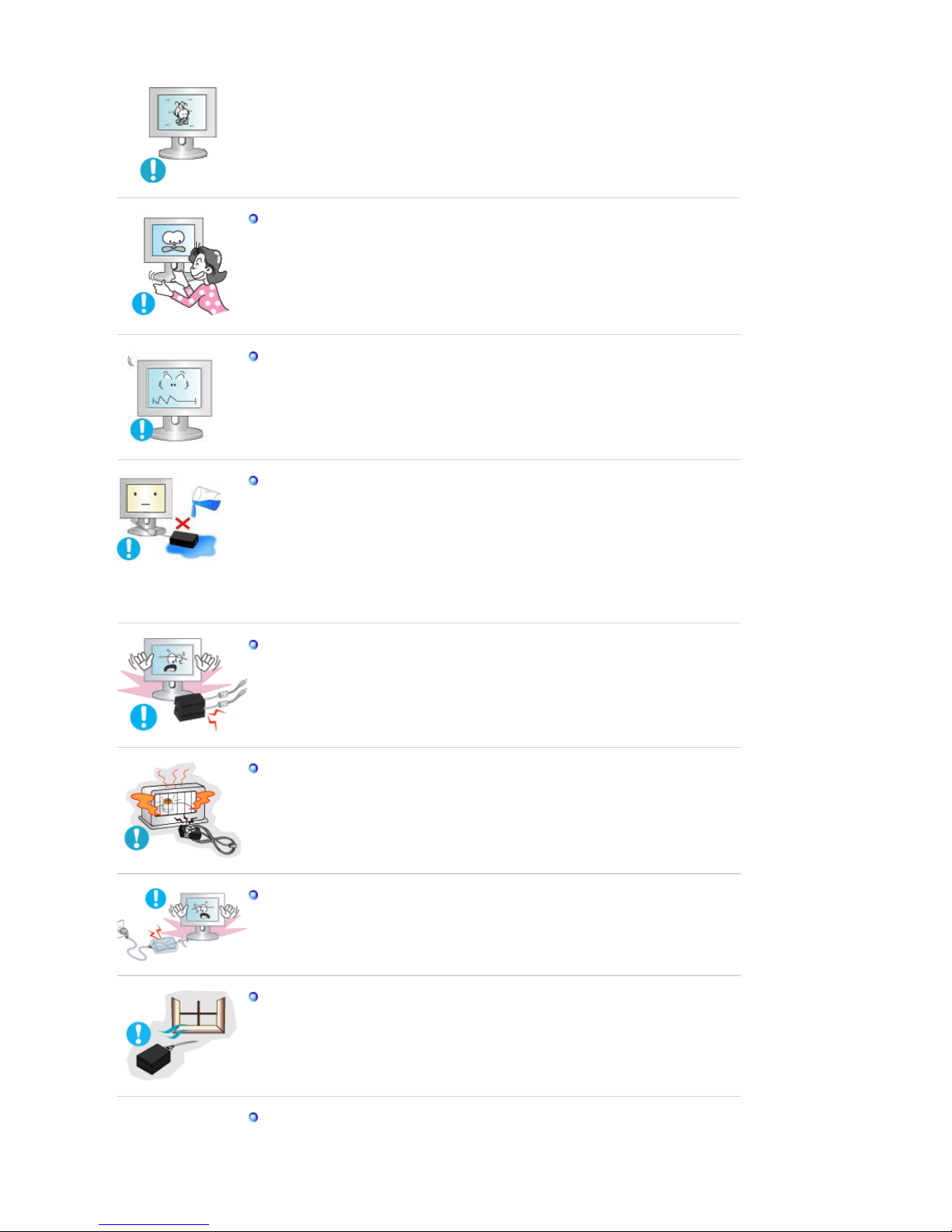

Si el aparato muestra una imagen fija durante un largo período de tiempo,
puede quedar una imagen residual o cierta indefinición.

zEstablezca el modo de ahorro de energía o configure un protector de
pantalla con una imagen en movimiento, cuando sea necesario dejar
desatendido el monitor durante un largo período de tiempo.
Tenga cuidado al ajustar el ángulo del soporte.
zAplicar demasiada fuerza puede hacer que el monitor se vuelque o caiga,
dando como resultado lesiones.
zSu mano o sus dedos podrían quedar aprisionados entre el monitor y el
soporte, provocando lesiones.
Ajuste la resolución y la frecuencia a los niveles apropiados para el modelo.
zLos niveles inadecuados de resolución y de frecuencia pueden dañar la
vista del usuario.
17,19 pulgadas - 1280 X 1024
Procure que el adaptador no entre en contacto con el agua y, al mismo
tiempo, que no se humedezca.
zEsto podría causar un funcionamiento incorrecto, una descarga eléctrica o
fuego.
zNo utilice el adaptador cerca del agua o en el exterior, especialmente
cuando llueve o nieva.
zTenga cuidado de que el adaptador no se moje durante la limpieza del
suelo con agua.
Mantenga alejados todos los adaptadores de corriente.
zPosible riesgo de incendio.
Mantenga el adaptador de corriente alejado de cualquier otra fuente de
calor.
zPosible riesgo de incendio. .
Retire cualquier resto de plástico del adaptador de corriente antes del uso.
zPosible riesgo de incendio.
Guarde siempre el adaptador de corriente en un área bien ventilada.
Mantenga el volumen en un nivel apropiado cuando utilice los auriculares.
zUn nivel de volumen excesivamente ruidoso puede dañar la capacidad

auditiva.
Sentarse demasiado cerca del monitor de manera continua puede dañar la
vista del usuario.
Et alandada silmade väsimust, tuleks monitori kasutamisel anda igas tunnis
silmadele vähemalt viis minutit puhkust.
Ärge kasutage monitori sellises kohas, kus võib esineda tugevat
vibratsiooni.
zTugev vibratsioon võib põhjustada tuleohtu ja lühendada monitori tööiga.
Antes de mover el monitor, apáguelo y desenchufe el cordón de suministro
eléctrico. Cerciórese de que todos los cables, incluyendo el cable de la
antena y los cables de conexión con otros dispositivos, estén
desconectados antes de mover el monitor.
zNo desconectar correctamente un cable puede dañarlo y provocar un
incendio o una descarga eléctrica.

Compruebe que los siguientes elementos se incluyan con el monitor.
Si falta al
g
ún elemento, contáctese con su
p
roveedo
r
.
Desempaque
Monitor
Manual
Guía de Instalación Rápida
Documento de garantia
(no esta disponible en todas
las localidades)
Manual del usuario,
instalación del
controlador del
monitor,
del software
Natural Color,
del software
MagicTune,
del software Pivot
®
Pro
Cable
SyncMaster 720B/721B

Cordón eléctrico Ada
p
tador -DC

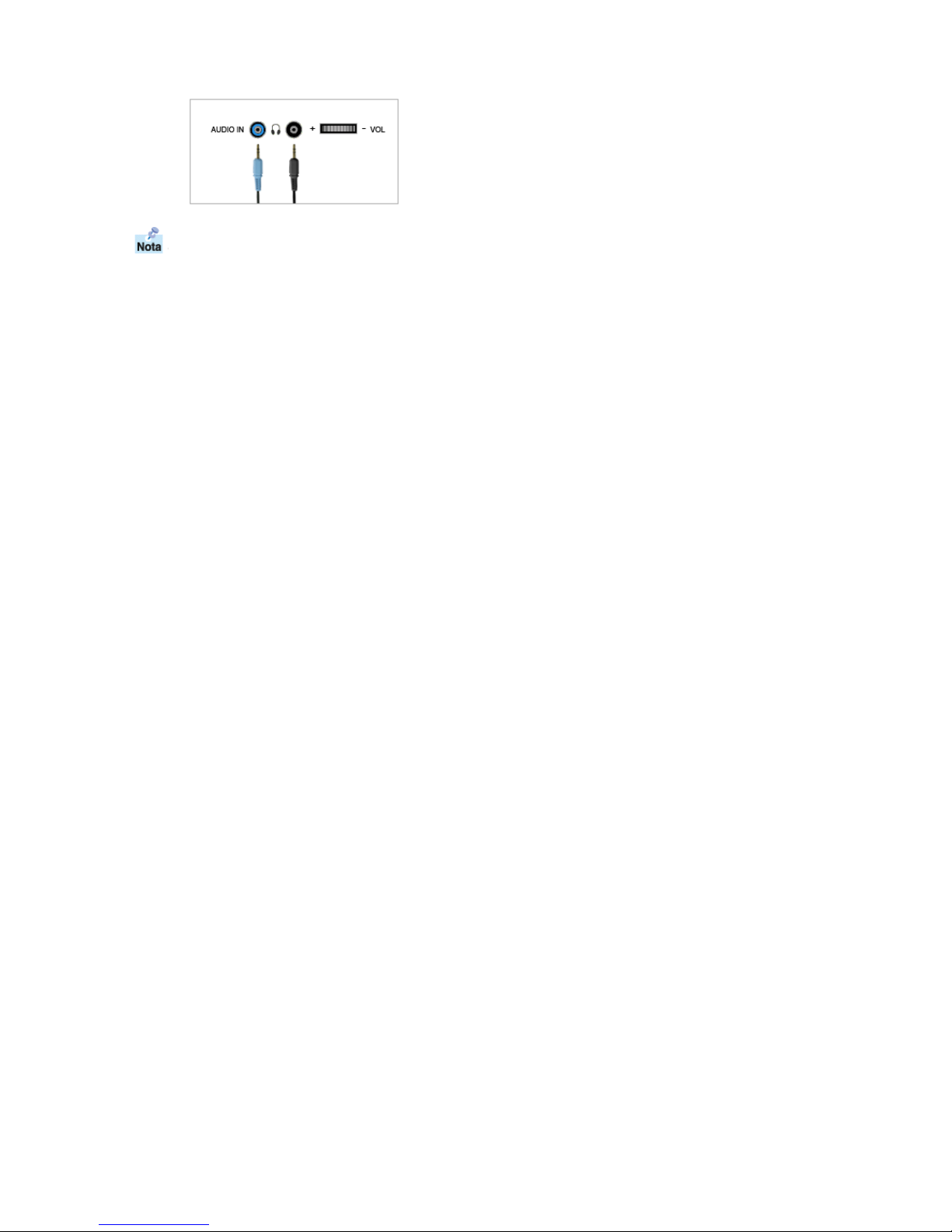

Para modelo multimedia (Opción)
modelo multimedia Cable de sonido
Parte Delantera
Botón Menú [ ]
A
bre el menú OSD. También se usa para salir del menú OSD o
volver al menú anterior.
Botón MagicBright
[] MagicBright es la denominación de una nueva característica de
monitor que ofrece una calidad de pantalla dos veces más luminosa
y clara que los monitores existentes. Proporciona la luminosidad y la
resolución de pantalla más apropiadas para visualizar texto,
animaciones de Internet o multimedia, con el objetivo de satisfacer
los requisitos variables del usuario. El usuario puede seleccionar
fácilmente una de las seis opciones previamente configuradas de

luminosidad y resolución con sólo pulsar uno de los botones de
control de MagicBright situados en la parte frontal del monitor.
1) Personal
Aunque los valores se han elegido con minuciosidad por
nuestros ingenieros, los valores preconfigurados pueden no
resultar cómodos a sus ojos dependiendo de su gusto.
Si es así, ajuste la Luminosidad y el Contraste usando el menú
de OSD.
2) Texto : Luminosidad Normal
Apropiado para documentos o trabajos que requieren la
visualización de gran cantidad de texto.
3) Internet : Luminosidad Media
Para trabajar con una mezcla visual de texto y gráficos.
4) Juego
Para visualización de imágenes en movimiento, como un juego.
5) Deporte
Para visualización de imágenes en movimiento, como las de
Deportes.
6) Película : Luminosidad Alta
Para visualización de imágenes en movimiento, como un DVD o
un VCD.
>>Haga clic aquí para ver una secuencia de animación.
Botón Brightness
[
]
Si el sistema OSD está desactivado, pulse el botón para ajustar la
luminosidad.
Botón Reguladores
[] Estos botones le permiten destacar y regular items en el menú.
Botón Enter [ ] Se usa para seleccionar el menú OSD.
Botón Auto "Auto" permite que el monitor se autoajusta a la señal de video
entrante.
Botón de suministro
de ener
g
í
aUse este botón para prender y apagar el monitor.
Indicador de
suministro
de ener
g
í
a
Indica modo normal o Modo de Ahorro Energético.
Vea Ahorrador de Energía, descrito en el manual, para mayor información en lo referente a las
funciones de ahorro de energía. Para ahorrar energía, apague el monitor cuando no lo necesite
o cuando no lo use por periodos largos de tiempo.
Parte Posterior

(La disposición en la parte posterior del monitor podría variar de producto a producto)
Terminal de conexión de PC Terminal de conexión de la computadora (15
contactos D-SUB)
Desconexión de un cable
Terminal de conexión de energía de CD
(14V de CD) This product may be used with 90 ~ 264VAC.
(El voltaje se ajusta automáticamente mediante el
adaptador de corriente.)
Terminal de conexión de audio
(modelo multimedia/Opción) Terminal de conexión de audio
Terminal de conexión de auriculares (Salida)

Vea Conexión del Monitor para mayor información en lo referente a las conexiones de cable.

Compruebe que los siguientes elementos se incluyan con el monitor.
Si falta al
g
ún elemento, contáctese con su
p
roveedo
r
.
Desempaque
Monitor
Manual
Guía de Instalación Rápida
Documento de garantia
(no esta disponible en todas
las localidades)
Manual del usuario,
instalación del
controlador del
monitor,
del software
Natural Color,
del software
MagicTune,
del software Pivot
®
Pro
Cable
SyncMaster 720T/920T

Cordón eléctrico Ada
p
tador -DC
Para modelo multimedia (Opción)
modelo multimedia Cable de sonido
Parte Delantera
Botón Menú [ ]
A
bre el menú OSD. También se usa para salir del menú OSD o
volver al menú anterior.
Botón MagicBright
[] MagicBright es la denominación de una nueva característica de
monitor que ofrece una calidad de pantalla dos veces más luminosa
y clara que los monitores existentes. Proporciona la luminosidad y la
resolución de pantalla más apropiadas para visualizar texto,
animaciones de Internet o multimedia, con el objetivo de satisfacer
los requisitos variables del usuario. El usuario puede seleccionar
fácilmente una de las seis opciones previamente configuradas de

luminosidad y resolución con sólo pulsar uno de los botones de
control de MagicBright situados en la parte frontal del monitor.
1) Personal
Aunque los valores se han elegido con minuciosidad por
nuestros ingenieros, los valores preconfigurados pueden no
resultar cómodos a sus ojos dependiendo de su gusto.
Si es así, ajuste la Luminosidad y el Contraste usando el menú
de OSD.
2) Texto : Luminosidad Normal
Apropiado para documentos o trabajos que requieren la
visualización de gran cantidad de texto.
3) Internet : Luminosidad Media
Para trabajar con una mezcla visual de texto y gráficos.
4) Juego
Para visualización de imágenes en movimiento, como un juego.
5) Deporte
Para visualización de imágenes en movimiento, como las de
Deportes.
6) Película : Luminosidad Alta
Para visualización de imágenes en movimiento, como un DVD o
un VCD.
>>Haga clic aquí para ver una secuencia de animación.
Botón Brightness
[
]
Si el sistema OSD está desactivado, pulse el botón para ajustar la
luminosidad.
Botón Reguladores
[] Estos botones le permiten destacar y regular items en el menú.
Botón Enter [ ] /
Botón Source (Fuente) Se usa para seleccionar el menú OSD. /
Cuando pulse el botón Source, puede seleccionar la señal de video
mientras que el OSD está desactivado.(Cuando se pulsa el botón
Source (Fuente) para cambiar el modo de entrada de información,
aparece un mensaje en el centro de la pantalla que muestra el modo
de señal de entrada de información seleccionado actualmente --
analógica o digital.)
Nota:Si se selecciona el modo Digital, se debe conectar el monitor
con la tarjeta gráfica a través de un puerto digital mediante el cable
DVI.)
Botón Auto "Auto" permite que el monitor se autoajusta a la señal de video
entrante.
Botón de suministro
de ener
g
í
aUse este botón para prender y apagar el monitor.
Indicador de
suministro
de ener
g
í
a
Indica modo normal o Modo de Ahorro Energético.
Vea Ahorrador de Energía, descrito en el manual, para mayor información en lo referente a las
funciones de ahorro de energía. Para ahorrar energía, apague el monitor cuando no lo necesite
o cuando no lo use por periodos largos de tiempo.
Parte Posterior

(La disposición en la parte posterior del monitor podría variar de producto a producto)
Terminal de conexión de PC Terminal de conexión de la computadora (15
contactos D-SUB)
Terminal de conexión de la computadora (DVI)
Desconexión de los cables
Terminal de conexión de energía de CD
(14V de CD) This product may be used with 90 ~ 264VAC.
(El voltaje se ajusta automáticamente mediante el
adaptador de corriente.)
Terminal de conexión de audio
(modelo multimedia/Opción) Terminal de conexión de audio
Terminal de conexión de auriculares (Salida)

Vea Conexión del Monitor para mayor información en lo referente a las conexiones de
cable.

1. Conecte el cordón de suministro eléctrico del monitor a la toma de corriente de la parte trasera
del monitor. Enchufar el cordón de suministro eléctrico del monitor a un tomacorriente cercano.
2-1. Usando el conector D-sub (analógico) en la tarjeta de vídeo.
Conecte el D-SUB de 15 pins del cable de señal del vídeo al conector de vídeo del PC en la
parte posterior del monitor.
2-2. Connected to a Macintosh.
Conecte el monitor al equipo Macintosh usando el cable de conexión D-SUB.
2-3. IEn el caso de un modelo antiguo de Macintosh, es necesario conectar el monitor usando un
adaptador especial de Mac.
3. Conecte un cable aquí para recibir el sonido de la tarjeta de sonido de la computadora.
4. Prenda el computador y el monitor. Si el monitor presenta una imagen, la instalación está
incompleta.
SyncMaster 720B/721B

So
p
orte
g
iratorio
Instalación de Pivot Pro
Precaución: Mientras gire el monitor, la esquina del monitor puede entrar en contacto con la
superficie donde está colocado. Incline el monitor hacia atrás más de 45 grados y,
entonces, gírelo. No hacerlo así puede provocar daños en el monitor.
Cambiar la base
Vendido por separado
1. Soporte
(
Kit de monta
j
e
)
2. Soporte
(
Monta
j
e de
p
ared
)
3. Anclajes (3EA) 4. Tornillos (3EA)
(
Monta
j
e de
p
ared
)
5. Tornillos (4EA)
(Consulte a un centro de servicio local de Samsung Electronics para comprar los
elementos opcionales.)
1. Instalación del soporte para el montaje en la pared
