Samsung SyncMaster XL2270 User manual

SyncMaster XL2270
LCD Monitor
사용자 매뉴얼
제품에 따라 색상 및 형상이 다를 수 있으며 규격내용은 성능개
선을
위해 예고없이 변경될 수 있습니다 .

차례
주요 안전 사항
사용설명서를 읽기 전에 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
보관 및 관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
안전을 위한 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
설치하기
구성품 확인 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
받침대 조립하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
받침대 제거하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
PC
와 연결 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
도난 방지용 잠금 장치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
사용하기
최적해상도 설정 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
표준신호모드표 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
제품 드라이버 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
제품 조작 버튼 설명 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
화면 조정 메뉴 (OSD:On Screen Display) 사용하기 . . . . . . . . . . . . . . . . . . . . 3-5
소프트웨어 설치
Natural Color . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
MagicTune . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
MultiScreen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
문제 해결
모니터 자체 진단하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
고장 신고 전 확인사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
궁금해요 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3
기타정보
제품규격 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1
절전 기능 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
고객 등록 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
서비스 센터 안내 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
재활용 정보 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5

1 주요 안전 사항
1-1 사용설명서를 읽기 전에
본문에서 사용되는 아이콘
사용설명서 이용
• 본 제품을 사용하기 전에 안전을 위한 주의사항을 반드시 숙지하세요 .
•
문제가 발생하면 ' 문제 해결 ' 편을 확인하세요 .
저작권
본 설명서에 있는 내용은 성능 개선을 위해 사전 예고 없이 변경될 수 있습니다 .
© 2010 삼성전자주식회사
본 설명서의 저작권은 삼성전자 ( 주 ) 에 있습니다 .
삼성전자 ( 주 ) 의 사전 허가 없이 설명서 내용의 일부 또는 전부를 무단 사용하거나 복제하는 것은 금지되어 있습니다 .
SAMSUNG
로고와 SyncMaster 는 삼성전자 ( 주 ) 의 등록상표입니다 .
Microsoft, Windows
그리고 Windows NT 는 Microsoft( 주 ) 의 등록상표입니다 .
VESA, DPM
그리고 DDC 는 Video Electronics Standard Association 의 등록상표입니다 .
ENERGY STAR
®
로고는 미연방 환경보호협회 (U.S. Environmental Protection Agency) 의 등록상표입니다 . 그 외의 상표는 해당 상표권자
의
소유입니다 .
아이콘 명
칭 의 미
주의 기능이
작동되지 않거나 설정 상태가 해제될 수 있는 경우
참고 기능의
작동에 도움이 되는 힌트나 도움이 되는 참조 내용

1-2 보관 및 관리
외관 및 화면 손질
설치공간
확보하기
• 제품 주변에 일정한 공간을 두어 통풍이 잘되게 하세요 . 제품 내부의 온도 상승으로 인해 화재 및 제품고장의 원인이 될 수 있습니
다
.
그림에 표시된 공간 이상이 유지될 수 있도록 설치해주세요
• 제품에 따라 외관은 다를 수 있습니다 .
잔상 관련 안내
• 장시간 고정된 화면으로 사용시 잔상 또는 얼룩불량이 발생할 수도 있습니다 . 제품을 장시간 사용하지 않을 때에는 절전모드나
화면보호기를 설정하세요 .
•
본 제품의 LCD 패널은 LCD 패널 제조 업체의 기술적인 한계로 인하여 1ppm( 백만분 1) 정도의 픽셀이 밝게 보이거나 어둡게 보
일
수 있습니다 . 이것은 제품의 고장이 아니며 , 제품의 성능에 영향을 주지 않습니다 .
LCD Panel
의 형별 Sub Pixel 수 : 최적해상도의 가로 x 세로 x 3
예 ) 최적해상도가 1920 x 1080 일 경우 1920 x 1080 x 3 = 6,220,800
부드러운 마른 헝겊으로 닦으세요 .
•
벤젠 , 신나 등의 인화물질이나 젖은 헝겊으로 닦지 마세요 . 고장
의
원인이 됩니다 .
•
손톱이나 날카로운 물건으로 화면을 긁지 마세요 .
긁혀서 자국이 남거나 제품이 손상될 수 있습니다 .
•
제품 본체 각 부분에 물을 직접 뿌려 닦지 마세요 .
제품에 물이 들어가면 화재 , 감전과 고장의 원인이 됩니다 .
•
고광택 모델은 제품의 특성상 초음파 가습기를 사용하면 제품에
백색 얼룩이 발생될 수 있습니다 .
모델에 따라 외관과 색상은 다를 수 있습니다 .
스탠드를 사용해 설치할 경우

주요 안전 사항
1-3

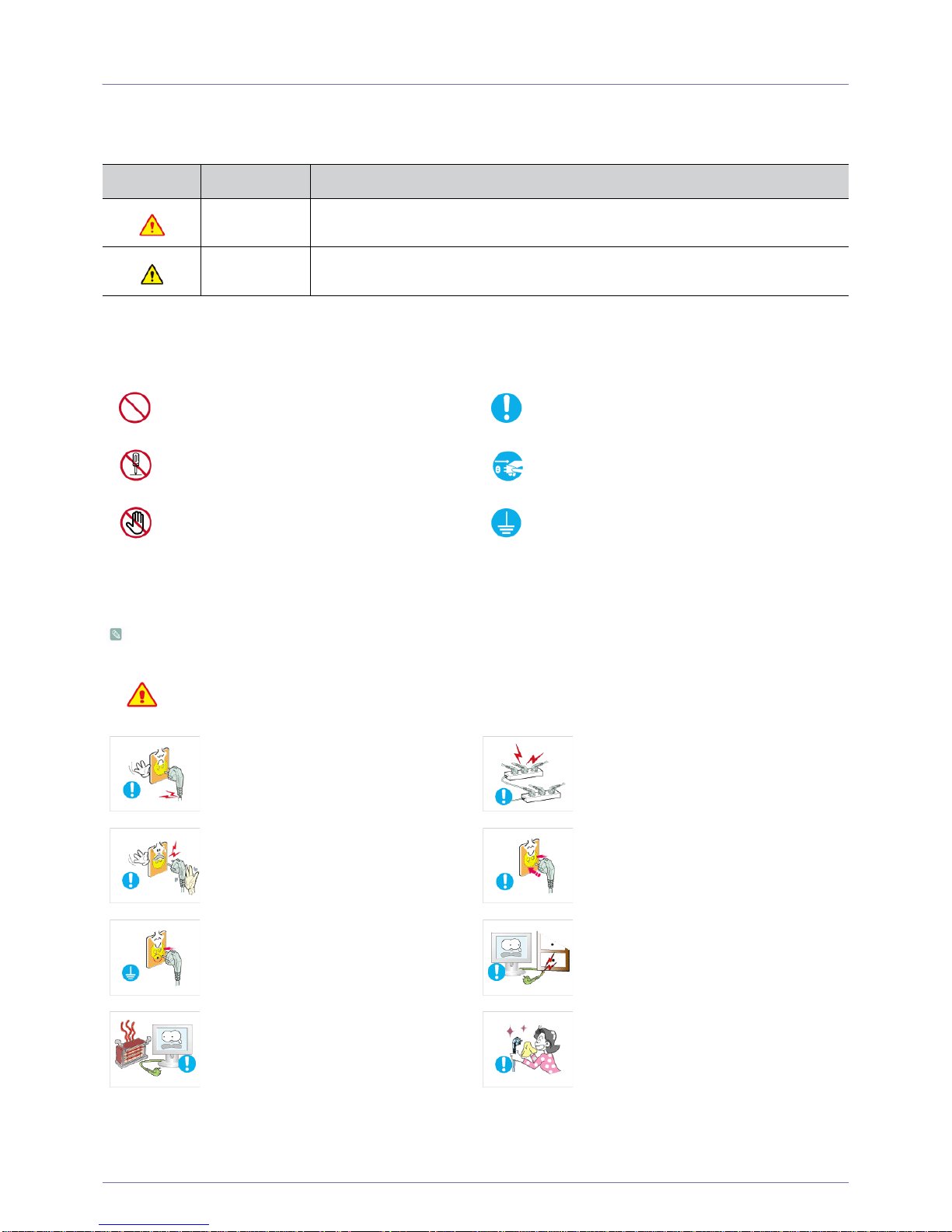

1-3 안전을 위한 주의사항
안전을 위한 주의사항에 사용되는 아이콘
표시의 내용
전원 관련
본 이미지는 참조용이므로 실제 제품과는 다를 수 있습니다 .
경고
아이콘 명칭 의
미
경고 지키지
않았을 경우 사용자가 사망하거나 중상을 입을 수 있습니다 .
주의 지키지
않았을 경우 사용자가 부상을 당하거나 재산상의 손해를 입을 수 있습니다 .
금지를 나타냅니다 . 반드시 지켜야 할 것을 나타냅니다 .
분해 금지를 나타냅니다 .
전원 플러그를 콘센트에서 반드시
분리할 것을 나타냅니다 .
접촉 금지를 나타냅니다 . 감전 예방을 위한 접지를 나타냅니다 .
손상된 전원 코드나 플러그 , 헐거운 콘센트는
사용하지 마세요 .
•
감전 , 화재가 발생할 수 있습니다 .
하나의 콘센트에 여러 제품을 동시에 사용하
지
마세요 .
•
콘센트 이상 발열로 인한 화재의 원
인이
됩니다 .
전원플러그를 뽑을 때나 끼울 때 젖은 손으로
만지지 마세요 .
•
감전의 위험이 있습니다 .
전원플러그가 흔들리지 않도록 안쪽 끝까지
정확히 꽂아 주세요 .
•
접속이 불안정한 경우는 화재의 원
인이
됩니다 .
반드시 접지가 된 콘센트에 전원플러그를 연
결하세요
. ( 절연 1 종기기에 한함 )
•
전기적 쇼크 ( 감전 ) 및 상해를 입을
수 있습니다 .
전원 코드를 무리하게 구부리거나 잡아당기거
나
무거운 물건에 눌리지 않도록 하세요 .
•
코드가 손상되어 화재 , 감전의 원인
이
됩니다 .
전원 코드나 제품을 열기구에 가까이 닿지 않
게
하세요 .
•
화재 , 감전의 원인이 될 수 있습니다
.
전원플러그 핀 부위 또는 콘센트에 먼지 등이
묻어 있을 때에는 마른 천으로 깨끗이 닦아 주
세요
.
•
화재의 원인이 될 수 있습니다 .

1-3
주요 안전 사항
주의

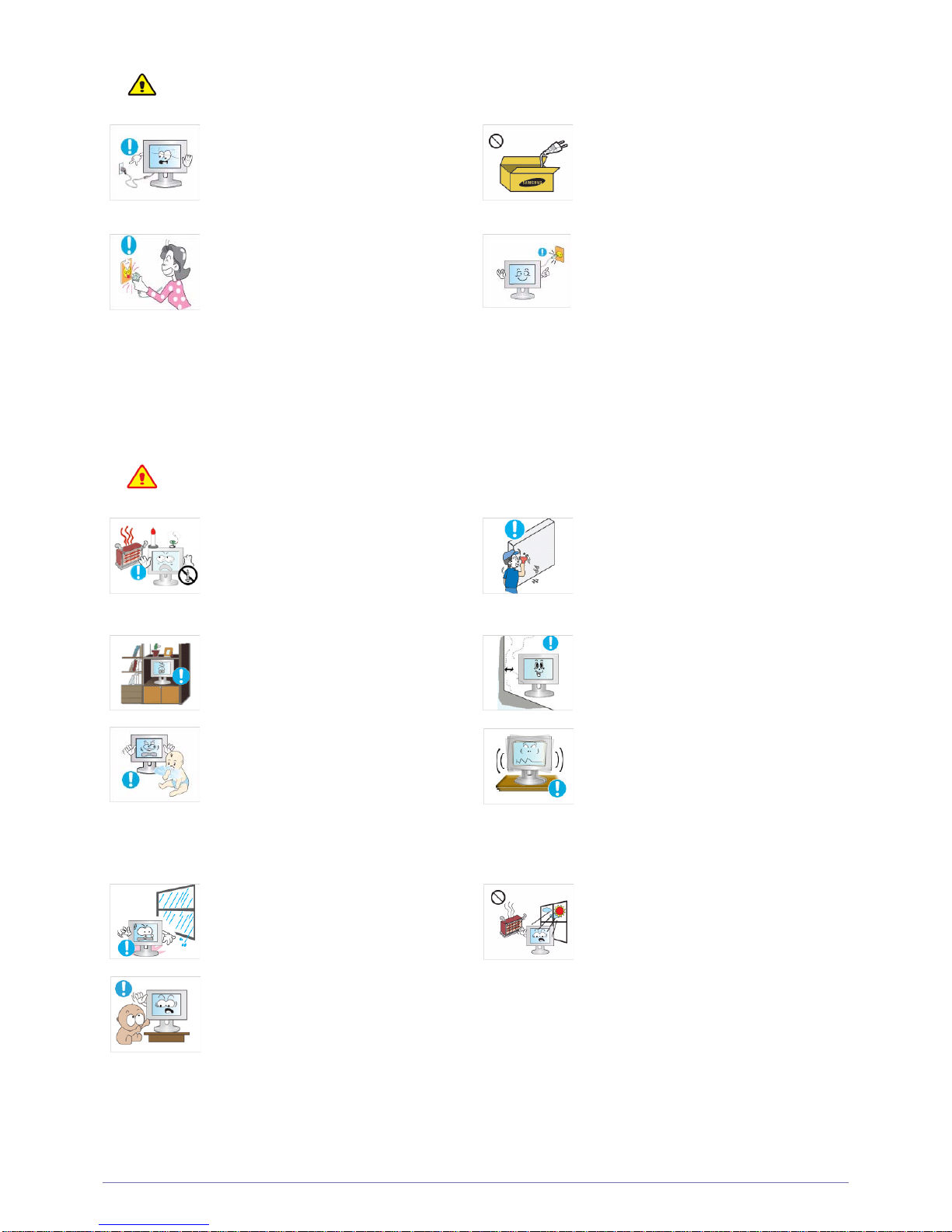

설치 관련
경고
제품을 사용하는 중에 전원 코드를 뽑지 마세
요
.
•
전기 충격으로 인해 제품이 손상될
수 있습니다 .
전원 코드는 당사에서 공급하는 정품만 사용
하세요
. 그리고 다른 제품에는 사용을 하지 마
세요
.
•
화재 , 감전의 요인이 될 수 있습니다
.
전원 플러그를 콘센트에서 분리할 때에는 반
드시
플러그를 잡고 분리해주세요 .
•
감전 , 화재가 발생할 수 있습니다 .
전원 플러그는 조작하기 쉬운 곳에 두세요 .
•
제품의 문제가 발생했을 경우 완전
한
전원차단을 위해서는 전원플러
그를
뽑아야 합니다 . 본체의 전원 버튼만
으로는
전원이 완전히 차단되지
않습니다 .
촛불 , 모기향 , 담뱃불 등을 제품 위에 올려놓거
나
열기구와 가까운 곳에 설치하지 마세요 .
•
화재의 위험이 있습니다 .
벽걸이 부착 공사는 전문업체에 맡기세요 .
•
비 전문가에 의한 공사로 상해를 입
을
수도 있습니다 .
•
반드시 지정된 붙박이 장치를 사용
하세요
.
책장이나 벽장 등 통풍이 나쁜 좁은 공간에 설
치하지
마세요 .
•
내부 온도 상승으로 인한 화재의 원
인이
될 수 있습니다 .
제품 설치시 벽으로부터 일정거리 (10 cm 이상
) 를 두어 통풍이 잘되게 하세요 .
•
내부 온도 상승으로 인한 화재의 원
인이
될 수 있습니다 .
제품을 포장하는 비닐 포장지는 아이들의 손
이
닿지 않도록 보관하세요 .
•
아이가 잘못 사용할 경우엔 질식 할
우려가 있습니다 .
흔들리는 선반 위나 경사진 장소 등 불안정한
장소 및 진동이 심한 곳에는 설치하지 마세요 .
•
제품이 떨어져 고장이 나거나 다칠
수 있습니다 .
•
진동이 많은 곳에서 제품을 사용하
면
고장이 나거나 화재의 위험이 있
습니다
.
먼지 , 습기 ( 사우나 등 ), 기름 , 연기가 많은 곳이
나
물 ( 빗물 ) 이 튀는 곳 , 차량에는 설치하지 마
세요
.
•
화재 , 감전의 위험이 있습니다 .
직사광선에 노출된 곳 , 화기 및 난로와 같은 뜨
거운
물건 가까이 놓지 마세요 .
•
제품 수명의 단축 및 화재의 위험이
있습니다 .
어린아이의 손이 닿는 낮은 곳에 설치하지 마
세요
.
•
어린아이가 놀다가 건드리면 제품
이 떨어져 다칠 수 있습니다 .
•
앞부분이 무거우므로 평평하고 안
정된
곳에 설치하세요 .

주요 안전 사항
1-3
주의
청소 관련
주의
제품을 이동시 떨어뜨리지 마세요 .
•
고장 및 상해를 입을 수 있습니다 .
제품 앞면을 바닥에 놓지 마세요 .
•
제품의 화면 표시부가 손상될 수 있
습니다
.
장식장 또는 선반 위에 설치할 때는 제품 밑면
앞쪽 끝 부분이 밖으로 나오지 않게 하세요 .
•
제품이 떨어져 고장이 나거나 상해
를
입을 수 있습니다 .
•
장식장 또는 선반은 반드시 제품 크
기에
알맞은 것을 사용하세요 .
제품을 놓을 때 살며시 놓으세요 .
•
고장 및 상해를 입을 수 있습니다 .
일반 사용 조건이 아닌 특수한 장소에 설치 된
제품은 주변 환경의 영향으로 심각한 품질 문
제가
발생할 수 있으므로 설치 전 반드시 당사
서비스 엔지니어에게 확인 후 설치하세요 .
•
미세먼지가 많이 발생하는 곳 , 화학
물질을 사용하는 곳 , 온도가 너무 높
거나
낮은 곳 , 습기가 많은 곳 , 장시
간
연속적으로 사용하는 공항 , 역 등
의
장소 등
알코올 , 솔벤트가 다량 함유되거나 , 일부 강한 성분이 함유 된 계면 활성제를 사용하면 제품 외관의 변색 , 갈라짐 또는 패널
면의
벗겨짐 등을 유발할 수 있으므로 반드시 추천 세척제만을 사용하세요 .
추천 세척제는 서비스 센터에서 구입 할 수 있습니다 .
청소를 할 때에는 반드시 전원 코드를 빼 주세
요
.
•
감전 , 화재의 원인이 됩니다 .
청소할 때 제품 본체 각 부분에 직접 물을 뿌리
지
마세요 .
•
제품에 물이 들어 가거나 젖지 않도
록
하세요 .
•
화재 , 감전 및 제품불량의 원인이 됩
니다
.
제품 외관에 직접 세척제를 뿌리지 마세요 .
•
직접 뿌리게 되면 기구물 변색 , 갈라
짐
, 화면 표시부의 벗겨짐 등이 발생
할
확률이 매우 높아지게 됩니다 .
청소할 때에는 전원코드를 뽑고 부드러운 마
른
헝겊으로 닦아 주세요 .
•
왁스 , 벤젠 , 알코올 , 신나 , 모기약 , 방
향제
, 윤활제 , 세정제 등의 화학 약
품을
사용하지 마세요 .
외관을 손상시키거나 표시 사항이
지워질 수 있습니다 .

1-3
주요 안전 사항
사용 관련
경고
부드러운 천에 반드시 " 모니터 전용 세척제 " 를
묻힌 후 닦아주세요 .
•
부득이 모니터 전용 세척제 사용이
어려울 경우에는 , 사용하고자 하는
세척제를 물과 1:10 비율로 희석하
여
사용해 주시기 바랍니다 .
제품의 케이스는 긁힘에 약하므로 청소를 할
때에는 반드시 전용 천을 사용하세요 . 전용 천
은
물을 조금 묻혀 사용하시고 , 이물질이 묻어
있으면 제품이 쉽게 긁힐 수 있으므로 깨끗이
털어서 사용하세요 .
제품 내부에 고전압이 흐르므로 사용자 임의
로
절대 분리 , 수리 , 개조하지 마세요 .
•
화재 , 감전사고의 원인이 됩니다 .
•
수리할 필요가 있을 때에는 서비스
센터로
연락하세요 .
제품을 옮기는 경우에는 전원 스위치를 끄고
전원 코드 및 안테나선 , 제품에 연결된 모든 선
을
뽑아주세요 .
•
코드가 손상되어 화재 , 감전의 원인
이
됩니다 .
제품에서 이상한 소리 , 타는 냄새 , 연기가 나면
즉시 전원 코드를 뽑고 서비스센터로 연락하
세요
.
•
감전 , 화재가 발생할 수 있습니다 .
어린이가 제품에 매달리거나 위에 올라가지
않도록 하세요 .
•
제품이 넘어져 어린이가 다치거나
사망할 수도 있습니다 .
제품을 떨어뜨리거나 케이스가 파손된 경우에
는 전원을 끄고 전원 코드를 뽑으세요 . 서비스
센터로
연락하세요 .
•
그대로 사용하면 화재 , 감전의 원인
이
됩니다 .
제품 위에 무거운 물건이나 어린이가 좋아하
는 장난감 , 과자 등을 올려놓지 마세요 .
•
어린이가 장난감 , 과자 등을 내리려
고
제품에 매달리다 물건이 떨어지
거나
제품이 넘어져 다치거나 사망
할
수 있습니다 .
천둥 , 번개가 칠 때는 전원 코드를 뽑고 안테나
선은
위험하므로 절대 만지지 마세요 .
•
화재 , 감전의 위험이 될 수 있습니다
.
제품에 물건을 떨어뜨리거나 , 충격을 주지 마
세요
.
•
화재 , 감전의 요인이 될 수 있습니다
.
제품의 전원선이나 신호케이블만 잡고 이동
및 잡아 끌지 마세요 .
•
케이블 손상으로 고장 또는 감전 , 화
재가
발생할 수 있습니다 .
가스가 샐 때에는 제품이나 전원플러그를 만
지지
말고 바로 환기시키세요 .
•
불꽃을 일으키면 폭발 , 화재의 위험
이
있습니다 .
•
천둥 , 번개가 칠 때는 전원 코드나
안테나선은 위험하므로 절대 만지
지
마세요 .
전원 코드나 신호케이블만 잡고 제품을 들거
나 전후 , 좌우로 움직이지 마세요 .
•
케이블 손상으로 고장 또는 감전 , 화
재가
발생할 수 있습니다 .
가연성 스프레이 , 인화성 물질 등을 제품과 가
까운 곳에서 사용하거나 보관하지 마세요 .
•
폭발 , 화재의 위험이 있습니다 .

주요 안전 사항
1-3
주의
테이블보나 커튼 등으로 통풍구가 막히지 않
도록
하세요 .
•
제품 내부 온도 상승으로 인한 화재
의
원인이 될 수 있습니다 .
제품 속 ( 통풍구 , 입출력단자 등 ) 에 젓가락 , 동
전
, 머리핀 등의 금속물이나 , 종이 , 성냥 등의
불에 타기 쉬운 물건을 집어넣지 마세요 .
•
제품 내부에 물 또는 이물질이 들어
갔을
경우 반드시 제품의 전원을 끄
고
전원 코드를 빼고 서비스센터로
연락하세요 .
•
고장 및 감전 , 화재의 위험이 있습니
다
.
제품 위에 꽃병 , 화분 , 음료수 , 화장품 , 약품 등
액체가 담긴 것이나 금속류를 올려놓지 마세
요 .
•
제품 내부에 물이나 이물질이 들어
갔을
경우 전원 코드를 빼고 서비스
센터로
연락하세요 .
•
고장 및 감전 , 화재의 위험이 있습니
다
.
오랜 시간 고정된 화면으로 사용하면 잔상 또
는
얼룩불량이 발생할 수도 있습니다 .
•
오랜 시간 사용하지 않을 경우에는
절전모드나 , 화면보호기를 움직이
는
동화상 모드로 설정하세요 .
집을 비우는 등 제품을 오랜 시간 사용하지 않
을
때에는 전원 코드를 콘센트에서 뽑아 주세
요
.
•
먼지가 쌓여 열 또는 불이 나거나 ,
감전 , 누전으로 인한 화재의 원인이
됩니다 .
해상도와 주파수를 제품에 맞게 설정해서 사
용하세요
.
•
시력이 나빠질 수 있습니다 .
받침대 부분만 잡고 모니터를 거꾸로 들거나
이동하지 마세요 .
•
제품이 떨어져 고장이나 상해를 입
을
수 있습니다 .
직류 전원 장치를 서로 붙여 두지 마세요 .
•
화재 위험이 있습니다 .
난방 기구 주변에 직류 전원 장치를 두지 마세
요
.
•
화재 위험이 있습니다 .
직류 전원 장치의 비닐백을 벗긴 다음 사용하
세요
.
•
화재 위험이 있습니다 .
• 환기가 잘 되는 곳에 직류 전원 장치
를
보관하세요 .
직류 전원 장치에 물이 들어가거나 젖게 하지
마세요 .
•
화재나 감전사고의 원인이 됩니다 .
•
특히 , 눈 , 비 등이 내리는 옥외나 물
가에서의
사용은 가급적 삼가세요 .
•
바닥 물청소시 직류 전원 장치가 젖
지
않도록 주의 바랍니다 .
제품 화면을 너무 가까이에서 지속적으로 사
용하면
시력이 나빠질 수 있습니다 .

1-3
주요 안전 사항

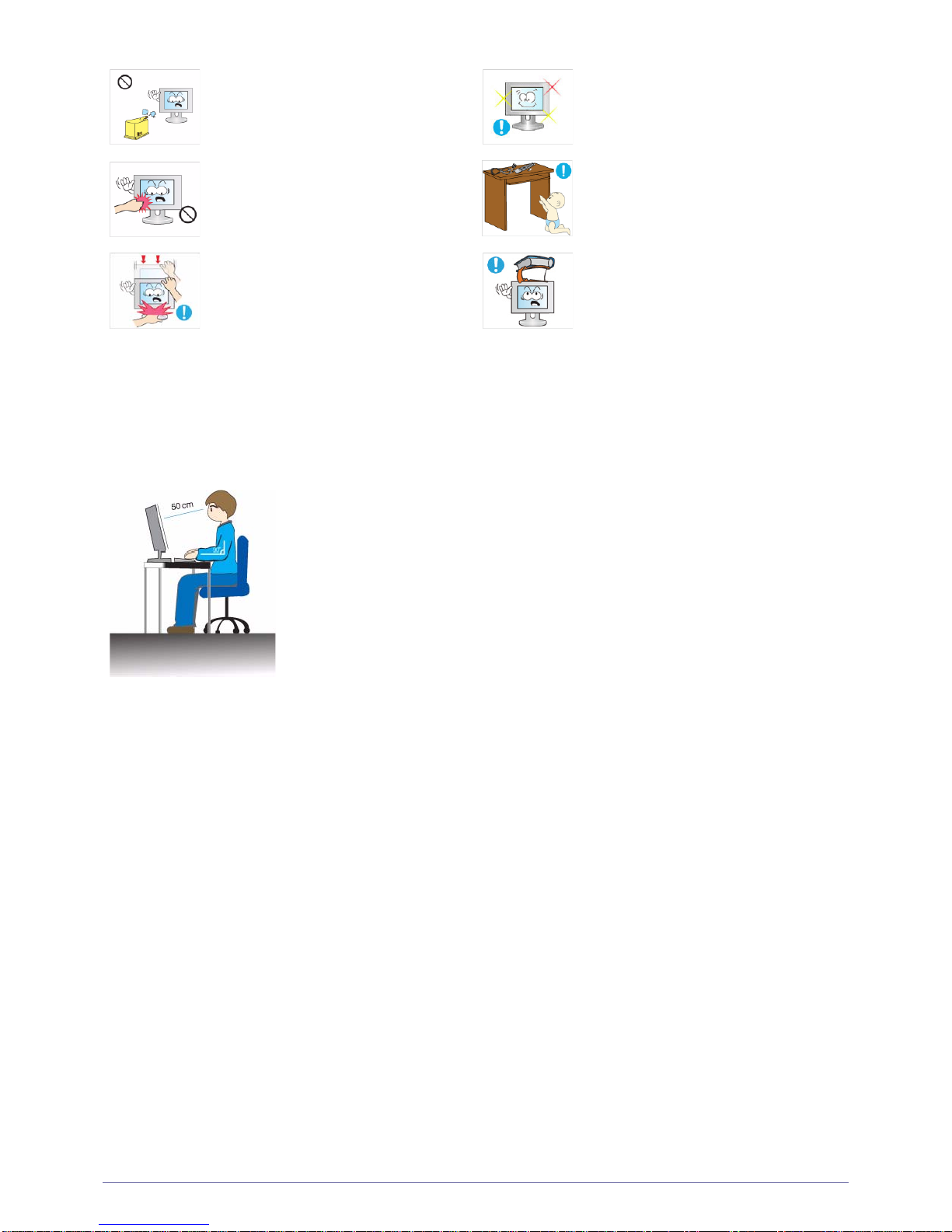

제품의 올바른 사용자세
제품 주위에서 가습기 , 조리대 등을 사용하지
마세요 .
•
화재 , 감전의 요인이 될 수 있습니다
.
제품을 1 시간 사용 후 5 분 이상 눈의 휴식을 가
지세요
.
•
눈의 피로를 덜어 줍니다 .
제품을 장시간 켜 두었을 때는 디스플레이 패
널이
뜨거우므로 만지지 마세요 .
소형 액세서리는 어린이의 손이 닿지 않게 보
관하세요
.
제품의 각도나 스탠드 높이를 조정할 때는 주
의하세요
.
•
손이나 손가락이 껴서 부상의 원인
이
될 수 있습니다 .
•
또한 무리하게 기울이면 제품이 넘
어져서
, 부상의 원인이 될 수 있습니
다
.
제품 위에 무거운 물건을 올려놓지 마세요 .
•
고장 및 상해를 입을 수 있습니다 .
제품을 사용할 때 올바른 자세로 사용하세요 .
•
등은 똑바로 세우세요 .
•
눈과 화면과의 거리는 45~50 cm, 화면보다 조금 위에서 내려보시고 화면은 시선의 정면으
로
위치하게 해주세요 .
•
화면에 반사광이 생기지 않도록 각도를 조정하세요 .
•
팔은 겨드랑이와 수직이 되게 하고 손등과 수평을 유지하세요 .
•
팔꿈치는 90 도 각도를 유지하세요 .
•
무릎은 90 도 이상의 각도를 유지하면서 발 뒤꿈치가 바닥에서 떨어지지 않고 팔이 심장보
다
아래에 있도록 높이를 조정하세요 .

설치하기
2-1
2 설치하기
2-1 구성품 확인
• 제품의 포장을 풀고 , 모든 구성품이 있는지 확인하세요 .
•
포장상자는 나중에 이동할 경우를 대비하여 보관하세요 .
모니터
청소천은 제품의 특성에 따라 검은색 고광택 제품에만 제공됩니다 .
부속품
제품 설치안내서 제품 보증서 사용자 설명서 DVI/D-Sub 케이블
( 일부 지역은 제공되지 않습니
다
)
전원선 직류 전원 장치 청소천 받침대 연결부
받침대
별매품
DVI 케이블

2-2
설치하기

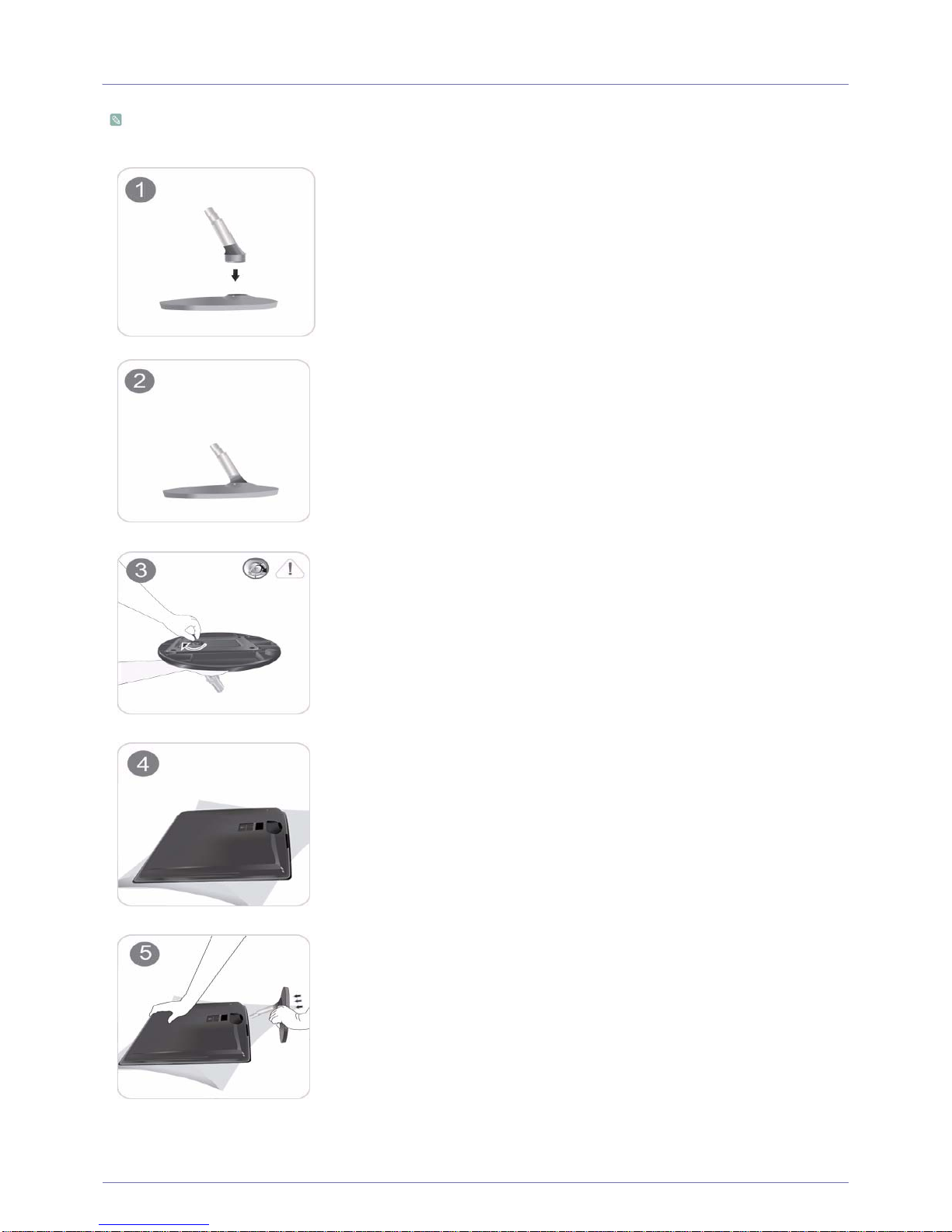

2-2 받침대 조립하기
제품을 조립하기 전에 평평하고 안전한 장소에서 제품의 화면을 아래로 향하도록 하세요 .
받침대에 받침대 연결부를 그림과 같은 방향으로 끼우세요 .
잘 끼워졌는지 확인합니다 .
받침대 밑면의 연결나사를 돌려 완전히 고정시켜줍니다 .
제품 보호를 위해 부드러운 천을 테이블 위에 깔고 그림과 같이 제품의 앞면이 바닥을 향하
도록
합니다 .
제품 본체 부분을 그림과 같이 손으로 잡습니다 .
조립된 받침대를 화살표 방향으로 밀어 넣습니다 .

설치하기
2-2

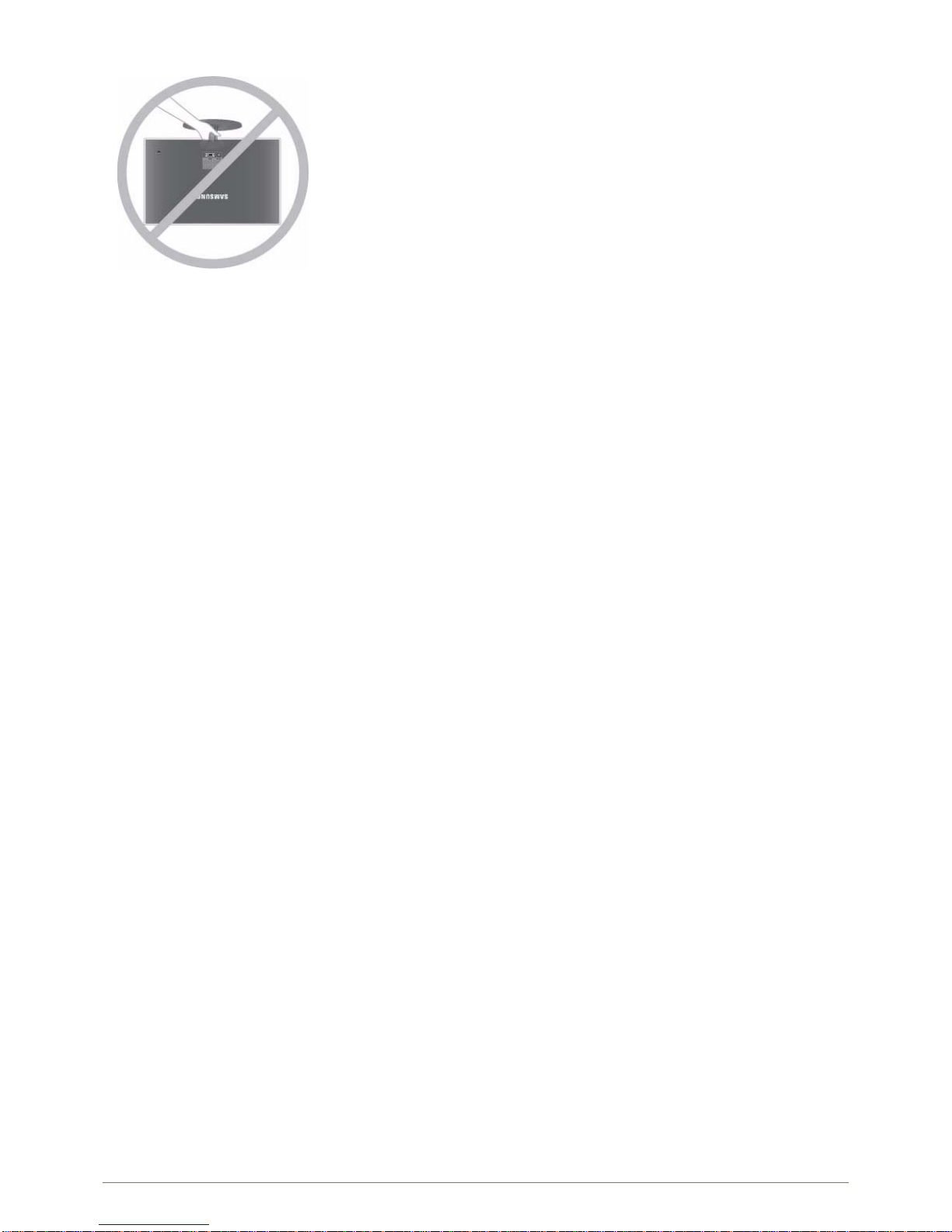

※ 주의사항
스탠드
부분만 잡고 제품을 거꾸로 들지 마십시오 .

2-3
설치하기
2-3 받침대 제거하기
받침대를 제거하기 전에 제품을 평평하고 안전한 장소에서 제품의 화면을 아래로 향하도록 하세요 .
제품 보호를 위해 부드러운 천을 테이블 위에 깔고 그림과 같이 제품의 앞면이 바닥을 향하도
록
합니다 .
제품 본체 부분을 그림과 같이 손으로 잡습니다 .
받침대를 화살표 방향으로 잡아당겨 빼냅니다 .
받침대 밑면의 연결나사를 돌려 분리 시킵니다 .
받침대에서 받침대 연결부를 그림과 같은 방향으로 분리시킵니다 .

설치하기
2-4

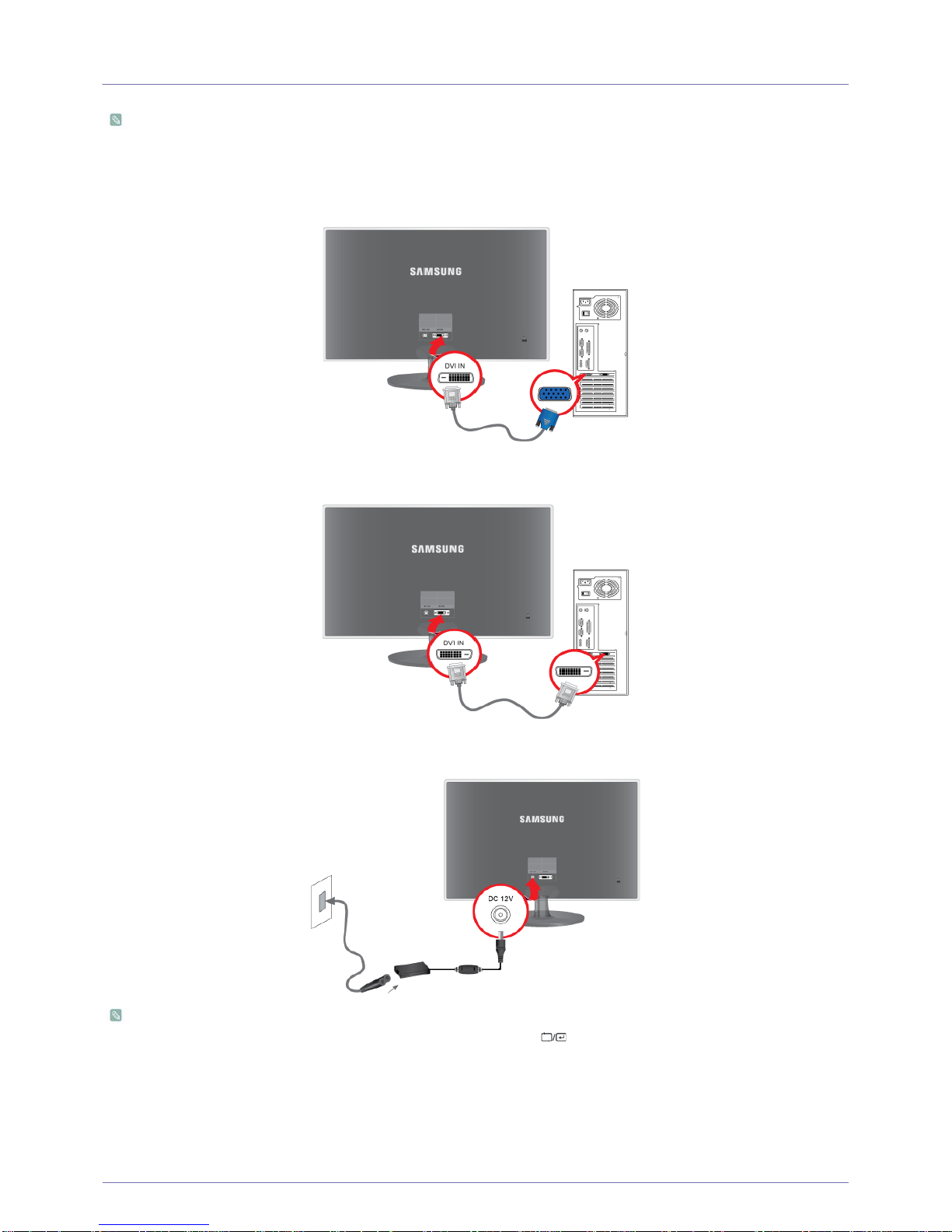

2-4 PC 와 연결
연결부는 제품에 따라 다를 수 있습니다 .
1. 사용하는 PC 에 맞는 연결 방법을 선택하여 사용하세요 .
•
그래픽 카드에서 D-Sub(< 아날로그 >) 출력을 사용할 경우
• DVI/D-Sub 케이블로 제품의 [DVI IN] 단자와 PC 의 [D-Sub] 단자를 연결하세요 .
•
그래픽 카드에서 DVI(< 디지털 >) 출력을 사용할 경우
•DVI 케이블로 제품의 [DVI IN] 단자와 PC 의 DVI 단자를 연결하세요 .
2. 전원선을 제품에 연결하여 220V 또는 110V 전용 콘센트에 꽂아 사용하세요 .
( 전압은 자동으로 조절됩니다 .)
PC 와 연결이 끝나면 전원을 켜고 사용할 수 있습니다 .
DVI(<
디지털 >), D-Sub(< 아날로그 >) 케이블이 함께 연결이 되어 있을 경우 , 버튼을 눌러 입력신호 < 아날로그 / 디지털 > 를 선택할
수 있습니다 .

2-5
설치하기
2-5 도난 방지용 잠금 장치
도난 방지용 잠금 장치는 공공 장소에서도 안심하고 사용 할 수 있도록 하는 장치입니다 . 잠금 장치의 모양과 잠금 방식은 제조회사별로 다
를 수 있으므로 , 자세한 사항은 잠금 장치에 동봉된 사용설명서를 참조하세요 . 잠금 장치는 별도로 구입하셔야만 합니다 .
도난 방지용 잠금 장치를 하려면
1. 잠금 장치 를 도난 방지용 잠금 장치 슬롯 에 꽂고 , 잠금 방향으로 돌리세요 .
2. 도난 방지용 잠금 장치 케이블을 연결하세요 .
3. 도난 방지용 잠금 장치 케이블을 책상이나 무거운 물체에 고정하세요 .
잠금 장치는 전자제품 전문매장이나 인터넷에서 구입하세요 .

사용하기
3-1
3 사용하기
3-1 최적해상도 설정
제품을 구입한 후 전원을 켜면 최적 해상도 설정에 대한 안내 메시지가 화면에 나타납니다 .
원하는 언어를 선택한 후 최적 해상도로 설정하세요 .
• 최적해상도로 설정하지 않을 경우 , 제품을 껐다 켜도 총 3 회까지 일정시간 동안 나타납니다 .
•
최적해상도를 설정하려면 ,
•PC 의 전원을 끈 상태에서 구입한 제품을 연결한 다음 전원을 켜세요 .
• 바탕화면에서 마우스의 오른쪽 버튼을 눌러 ' 속성 ' 을 선택하세요 .
•' 설정 ' 탭에서 최적해상도로 설정하세요 .
▲/▼ : 원하는 언어를 선택합니다 .
MENU
: 버튼을 누르면 안내 메시지가 사라집니다 .

3-2
사용하기
3-2 표준신호모드표
LCD 모니터는 CDT 모니터와는 다르게 , 패널 특성에 의해 화면의 크기에 따라 최적의 화질을 구현할 수 있는 해상도가 한 가지로 지
정되어
있습니다 .
따라서 화면 크기에 따라 지정된 최적해상도 이외의 해상도에서는 최적해상도에 비해 다소간 화질이 떨어질 수 있으므로 가급적 최
적해상도로
설정하여 사용하기 바랍니다 .
PC 에서 전달되는 신호가 다음의 표준신호모드와 같으면 화면을 자동으로 조정해 줍니다 . 단 , PC 에서 전달되는 신호가 표준신호모드와 다
르면 화면이 안 나오거나 전원 표시등만 켜질 수 있으므로 그래픽 카드 사용설명서를 참조하여 아래의 표와 같이 조정해 주세요 .

사용하기
3-2
수평주파수
화면의 좌측에서 우측 끝까지 가로선 한개의 Line 을 주사하는 데 걸리는 시간을 수평주기라 하고 이의 역수를 수평주파수라고 합니다 . 단위
는
kHz 로 나타냅니다 .
수직주파수
제품 화면을 소비자가 보게 하기 위해 형광등처럼 1 초에 같은 화면을 수십번 반복하여 나타내어야 하는데 이 정도를 수직주파수라고 하며 ,
다른말로 Refresh Rate 라고도 하며 단위는 Hz 로 나타냅니다 .
해상도 수평
주파수 (KHZ) 수직 주파수 (HZ) 클럭 주파수 (MHZ)
극성
( 수평 / 수직 ) (H/V)
IBM, 640 x 350 31.469 70.086 25.175 +/-
IBM, 720 x 400 31.469 70.087 28.322 -/+
VESA, 640 x 480 31.469 59.940 25.175 -/-
MAC, 640 x 480 35.000 66.667 30.240 -/-
VESA, 640 x 480 37.861 72.809 31.500 -/-
VESA, 640 x 480 37.500 75.000 31.500 -/-
VESA, 800 x 600 35.156 56.250 36.000 +/+
VESA, 800 x 600 37.879 60.317 40.000 +/+
VESA, 800 x 600 48.077 72.188 50.000 +/+
VESA, 800 x 600 46.875 75.000 49.500 +/+
MAC, 832 x 624 49.726 74.551 57.284 -/-
VESA, 1024 x 768 48.363 60.004 65.000 -/-
VESA, 1024 x 768 56.476 70.069 75.000 -/-
VESA, 1024 x 768 60.023 75.029 78.750 +/+
VESA, 1152 x 864 67.500 75.000 108.000 +/+
MAC, 1152 x 870 68.681 75.062 100.000 -/-
VESA, 1280 x 800 49.702 59.810 83.500 -/+
VESA, 1280 x 800 62.795 74.934 106.500 -/+
VESA, 1280 x 960 60.000 60.000 108.000 +/+
VESA, 1280 x 1024 63.981 60.020 108.000 +/+
VESA, 1280 x 1024 79.976 75.025 135.000 +/+
VESA, 1440 x 900 55.935 59.887 106.500 -/+
VESA, 1440 x 900 70.635 74.984 136.750 -/+
VESA, 1600 x 1200 75.000 60.000 162.000 +/+
VESA, 1680 x 1050 65.290 59.954 146.250 -/+
VESA, 1920 x 1080 67.500 60.000 148.500 +/+

3-3
사용하기
3-3 제품 드라이버 설치
드라이버를 설치하면 해상도 및 주파수를 제품에 맞게 설정할 수 있습니다 . 설치 드라이버는 CD 에 포함되어 함께 제공됩니다 . 제공
된
파일에 이상이 있을 때는 서비스 센터나 삼성전자 홈페이지 (www.samsung.com/sec) 를 방문하여 다운로드 받으세요 .
1. 드라이버 설치용 CD 를 CD-ROM 드라이브에 넣으세요 .
2. "Windows Driver" 를 마우스로 클릭하세요 .
3. 이후의 설치 방법은 화면의 지시사항을 따르세요 .
4. 귀하의 제품 모델을 모델 목록에서 선택하세요 .
5. 적절한 해상도와 화면 재생 빈도가 디스플레이 제어판 설정에 나타나는지 확인합니다 . 자세한 정보는 Windows 운영체제 문서를 참조
하세요
.
