Samsung RL36R8739B1 User manual

English
User servicing manual
1. You can check where to buy replacement parts at http://samsung.com
2. Visit the part purchase site and enter the model code of your product to check the parts
available for purchase. The model code is labelled on the outer side of your product.
- You can check the model code and version on the barcode label at the bottom left of
the product.
3. For replacement parts, make sure the part name matches that of the illustration in this
manual.
- User-serviceable parts are limited to handles (some models only), gaskets, drawers, and
hinges.
NOTE
Following the repair by a non-authorised service provider, self-repair or non-professional
repair of the product, Samsung is not liable for any damage to the product, any injury or
any other product safety issue caused by any attempt to repair the product which does
not carefully follow these repair and maintenance instructions. Any damage to the product
caused by an attempt to repair the product by any person other than a Samsung certied
service provider will not be covered by the warranty.
CAUTION
• The part name listed on the site may differ from that in this manual. Please make sure you
choose the right part name.
• Replacing hinges requires extreme caution because it involves detaching the door.
• Be sure to wear safety gloves while making repairs.
RB7000R&8000R_User-servicing-manual.indb 1 2020-12-21  4:58:32

English
The actual image and provided parts of the refrigerator may differ, depending on the model
and the country.
01
02
03
03
04
05
06

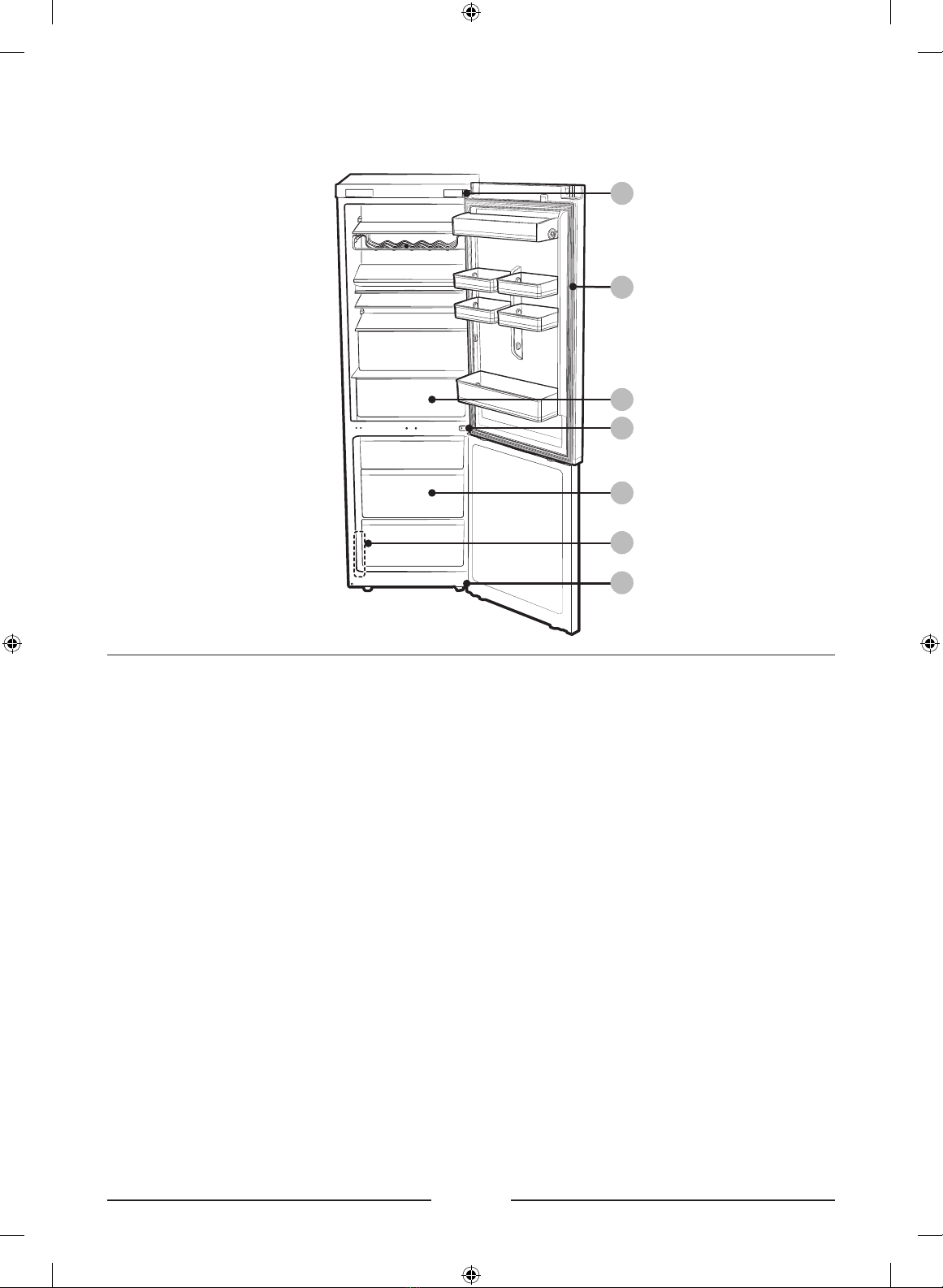

01 Hinge Up 02 Gasket
03 Drawer 04 Hinge Middle
05 Barcode label 06 Hinge Low
RB7000R&8000R_User-servicing-manual.indb 2 2020-12-21  4:58:32

English
Gasket replacement
CAUTION
Make sure you rmly attach the gasket. Otherwise, cold air from the refrigerator may leak.

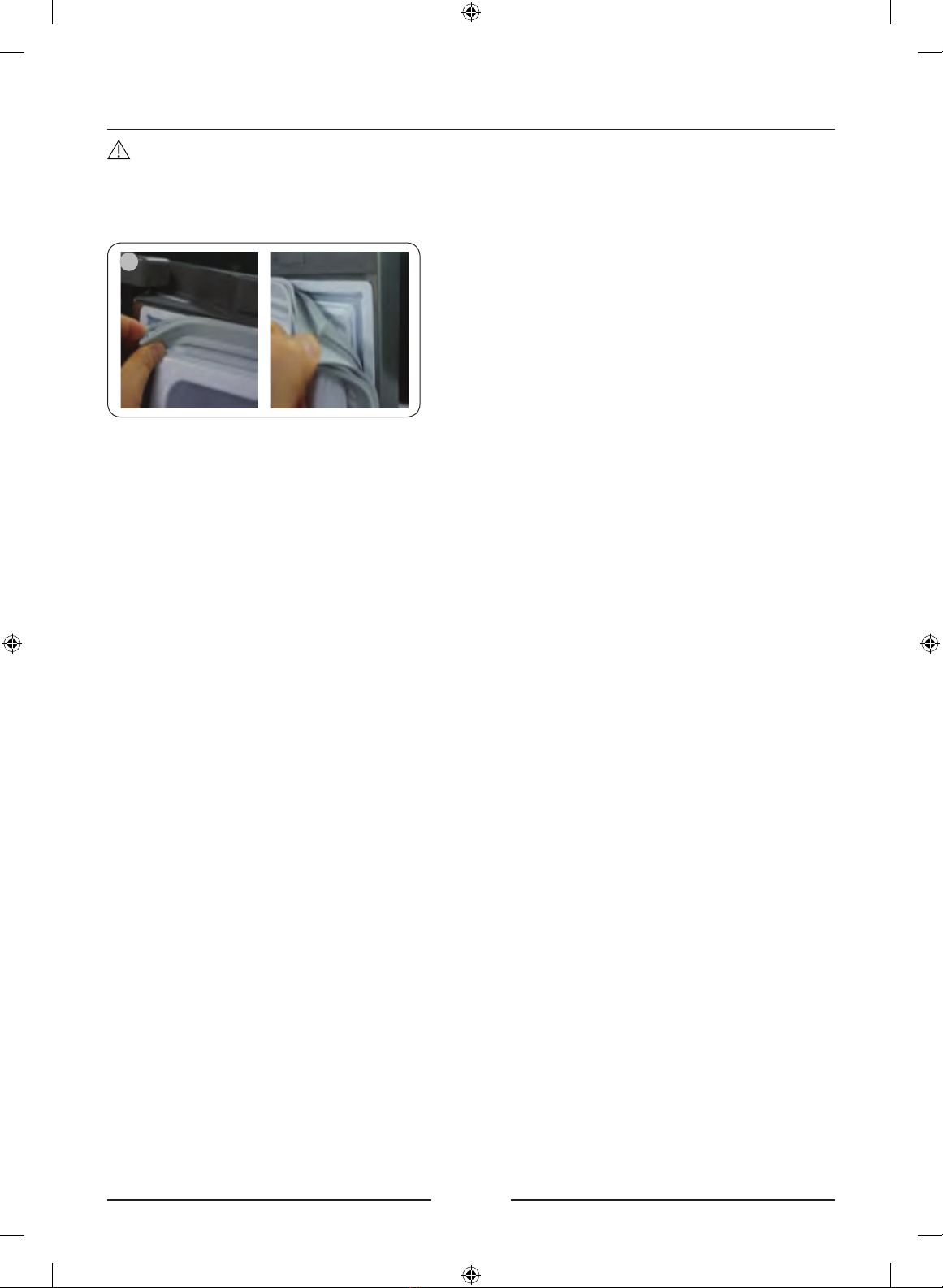

To remove the gasket
02
Open the door and remove the gasket from
the door.
To replace the gasket
Attach a new gasket to the refrigerator door.
Make sure there is no gap between the newgasket and the door.
RB7000R&8000R_User-servicing-manual.indb 3 2020-12-21  4:58:32

English
Drawer replacement
CAUTION
Check that the drawer is inserted properly into the rail during assembly.

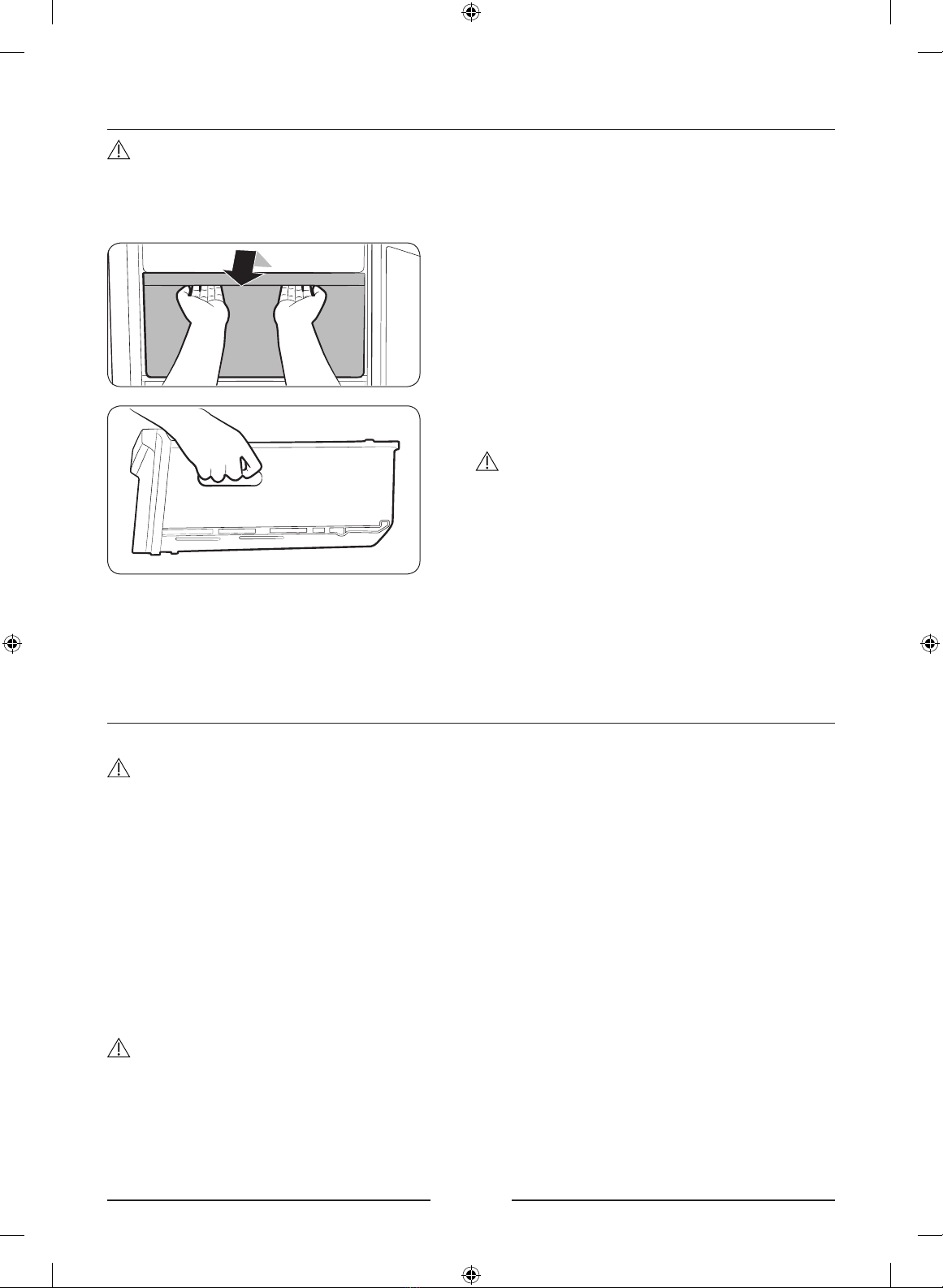

To remove the drawer
Pull the drawers out fully then slightly lift it
up to remove the drawers.
• If the drawers get stuck to door, remove
drawer by lifting up after remove shelves.
Moving the drawers, please grab the handle
of drawer tightly.
CAUTION
If you dropped the drawer during moving it,
you will be able to have injury.
To reattach the drawers
Reattaching the drawers follows the reverse order of their respective removal steps.
Hinge replacement
To replace the hinges, you must remove the doors rst.
CAUTION
• When removing the doors, take extreme caution because the doors are heavy.
• Before replacing the hinges, put a soft pad such as cardboard on the oor to prevent
scratches on the door when you place the doors down.
• As the hinges must be handled carefully and replaced by two or more persons, we
recommend you to call for professional technical service.
• If you remove the hinge without holding the door, the door may fall and cause injury.
• Ensure that the shaft is rmly tightened on the hinge.
• Check that the hinge is rmly attached to the cabinet.
• Make sure the wire connectors are connected properly.
• Be careful not to damage the wires when fastening the top cover.
WARNING
• Tilting/laying the refrigerator requires a minimum of 2 people.
• Disconnect the power cord before reversing the doors.
RB7000R&8000R_User-servicing-manual.indb 4 2020-12-21  4:58:33

English
Tools required (not provided)
Phillips screwdriver Flat-head screwdriver 11 mm spanner
8 mm socket wrench
(for bolts)
Allen wrench (5 mm)
Reversing the door
1
2
1. Remove the Cover Wire (1) and Cap door
L (2).
2. Remove the Cover Hinge to push a hook
like below Pictures.
RB7000R&8000R_User-servicing-manual.indb 5 2020-12-21  4:58:33

English

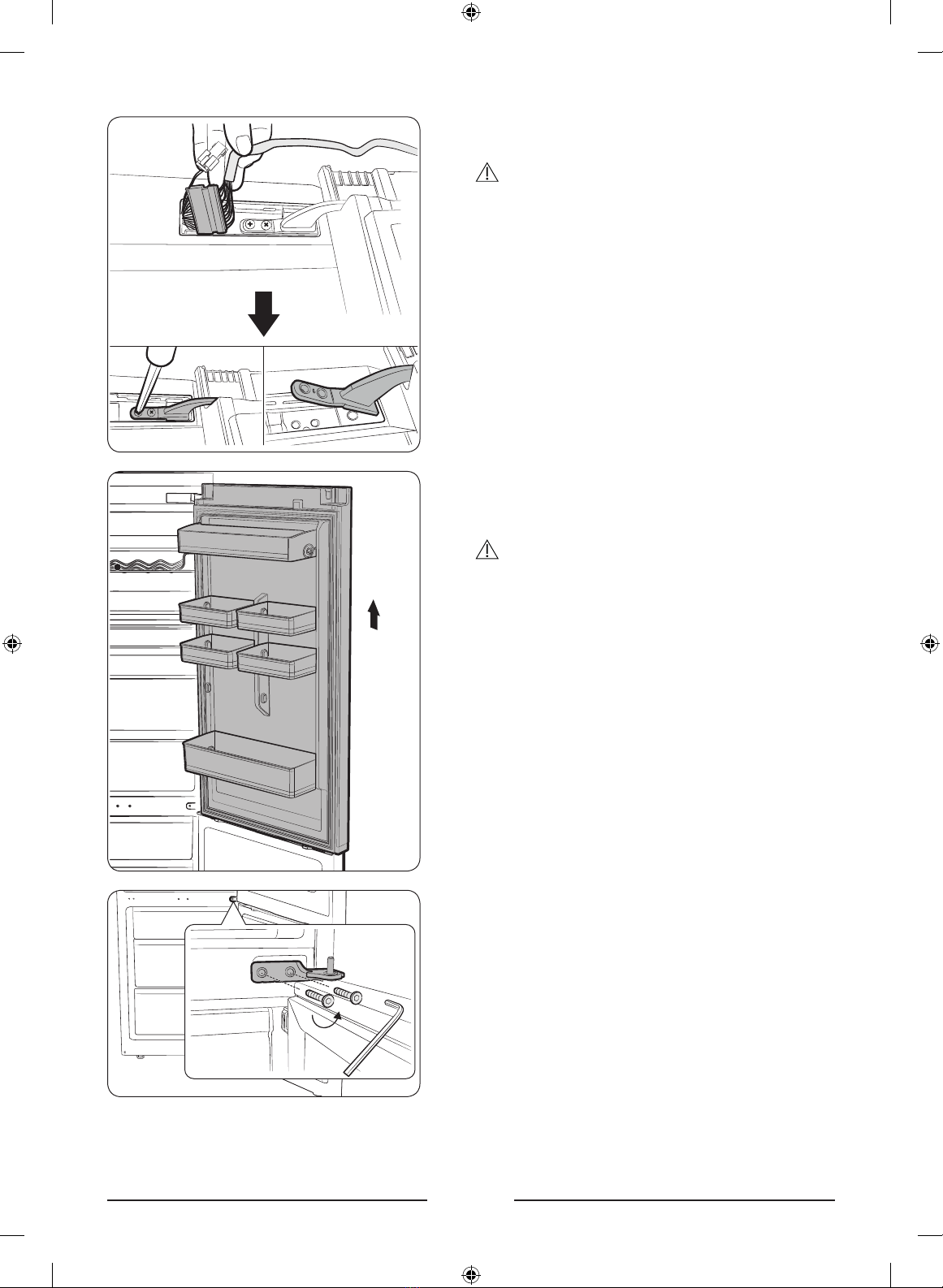

3. Disconnect the housing. And then remove
2 screws on the Upper Hinge.
CAUTION
• The door is heavy, be careful not to injure
yourself when removing the door.
• Be careful not to damage the wire during
operation.
4. Remove the fridge door from the Middle
hinge by carefully lifting the door straight
up.
CAUTION
The door is heavy, be careful not to injure
yourself when removing the door.
5. Disassemble the Middle hinge.
RB7000R&8000R_User-servicing-manual.indb 6 2020-12-21  4:58:33

English

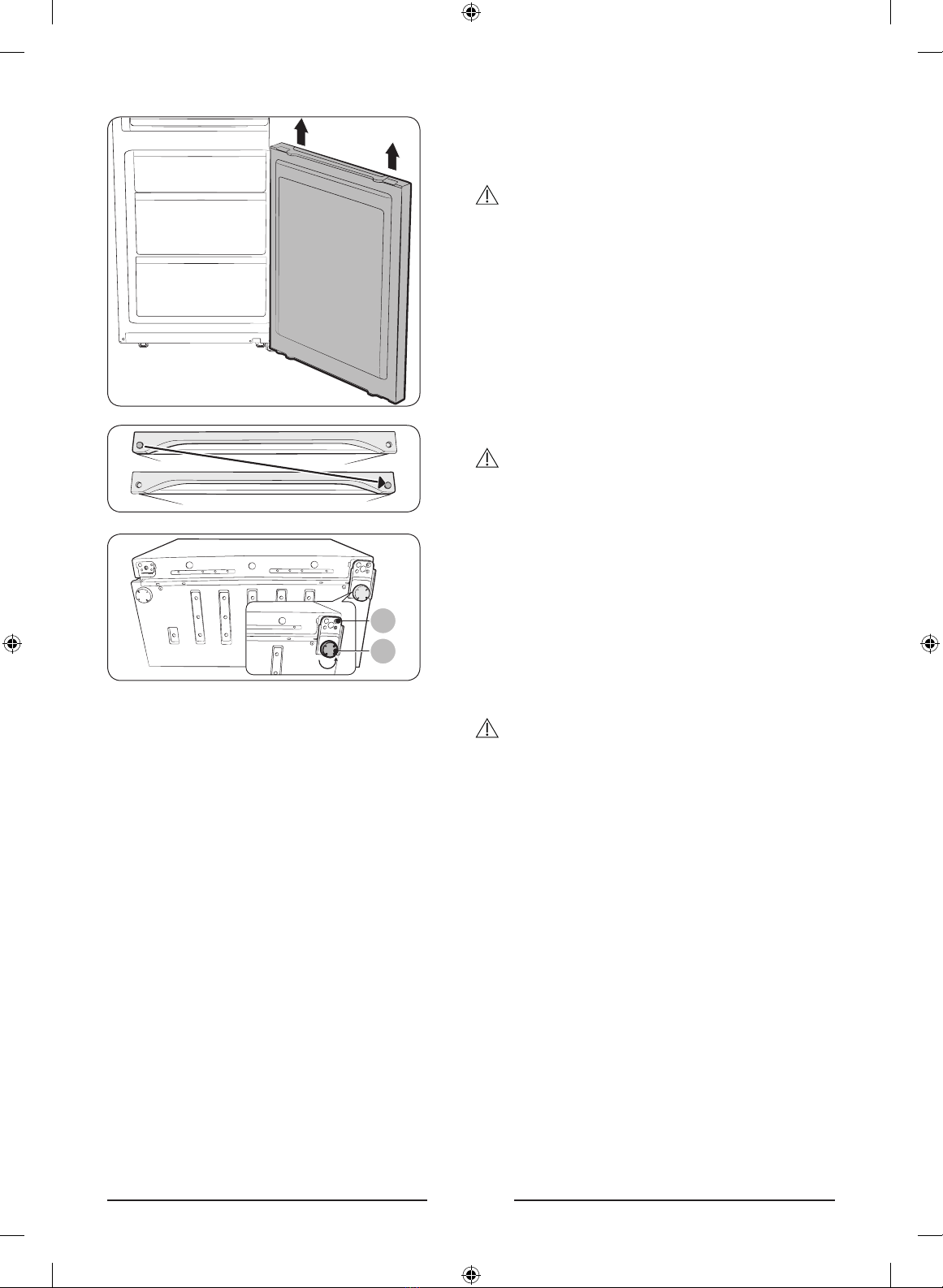

6. Remove the freezer door from the Bottom
hinge by carefully lifting the door straight
up.
CAUTION
The door is heavy, be careful not to injure
yourself when removing the door.
7. Switch the Position of Cap.
CAUTION
Be careful the Scratch, when disassembling
the Cap.
1
2
8. Lay the refrigerator carefully. Remove the
Leg (1) and the Hinge Low (2).
9. Reassemble in the opposite order of
disassembly after replacing the Hinge Up,
Hinge Mid, and/or Hinge Low.
CAUTION
• Make sure the wire connectors are
connected properly.
• Be careful not to damage the wires when
fastening the top cover.
RB7000R&8000R_User-servicing-manual.indb 7 2020-12-21  4:58:34
