Samsung RL4323 Series User manual

English
User servicing manual
MODEL CODE: RL4323*, RL4353*
1. You may nd the installation, maintenance, repair, cleaning information about the device,
the list of spare parts of the device, and the necessary information for ordering spare
parts that can be supplied by authorized service http://samsung.com/support or call
center 4447711
2. The model code is labelled on the outer side of your product.
- You can check the model code and version on the barcode label at the bottom left of
the product.
3. For replacement parts, make sure the part name matches that of the illustration in this
manual.
- User-serviceable parts are limited to handles (some models only), gaskets, drawers, and
hinges.
NOTE
Following the repair by a non-authorised service provider, self-repair or non-professional
repair of the product, Samsung is not liable for any damage to the product, any injury or
any other product safety issue caused by any attempt to repair the product which does
not carefully follow these repair and maintenance instructions. Any damage to the product
caused by an attempt to repair the product by any person other than a Samsung certied
service provider will not be covered by the warranty.
CAUTION
• The part name listed on the site may differ from that in this manual. Please make sure you
choose the right part name.
• Replacing hinges requires extreme caution because it involves detaching the door.
• Be sure to wear safety gloves while making repairs.
Barosa_User-servicing-manual_EN.indd 1 2021-02-04  11:45:26

English
The actual image and provided parts of the refrigerator may differ, depending on the model
and the country.
01
02
03
04
05
06
01 Hinge Up 02 Gasket
03 Drawer 04 Hinge Middle
05 Barcode label 06 Hinge Low
Barosa_User-servicing-manual_EN.indd 2 2021-02-04  11:45:26

English

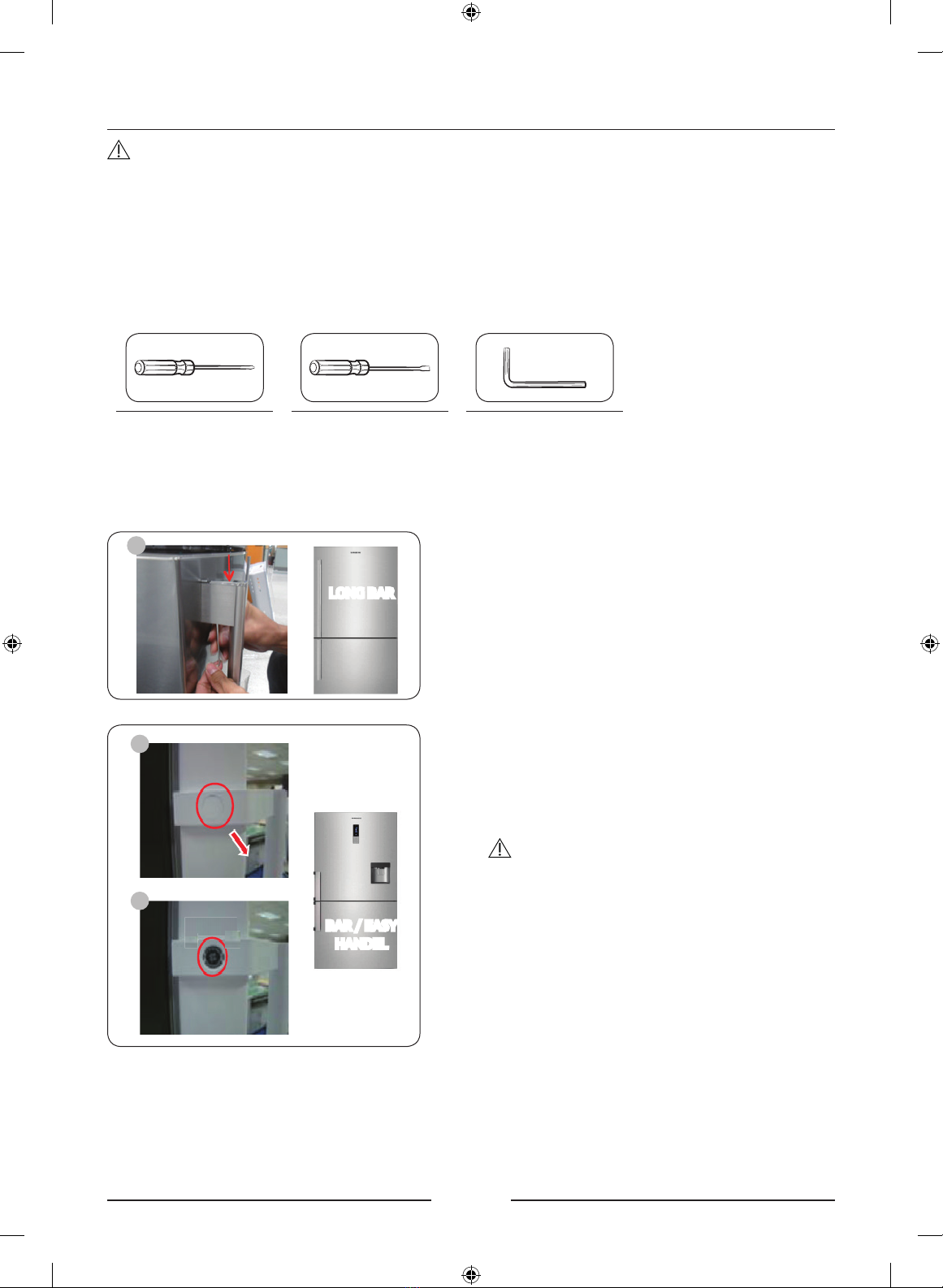

Handle replacement
CAUTION
• When replacing the door handle, take care not to scratch the front of the door.
• Firmly press the handles at the supports. Make sure there is no gap between the supports
and the door.
• Tightly fasten the screws when attaching the handle.
• Check that the handle is rmly attached before using the product.
Tools required (not provided)
Phillips screwdriver Flat-head
screwdriver
Allen wrench
(5 mm)
To detach the handles
01
LONG BAR
LONG BAR
1. Unscrewing and removing two set screw
by Allen wrench disassemble the handle.
02
03
BAR / EASY
HANDEL
BAR/EASY HANDEL
2. Remove cap screw
3. Unscrewing and removing two set screw
by Hexagon wrench disassemble the
handle.
CAUTION
• Be careful not to scratch.
• When disassembling, make sure the unit
turned off if you want to assembly fellow
the reverse order.
4. Assemble the new handle in the reverse
order of disassembly.
Barosa_User-servicing-manual_EN.indd 3 2021-02-04  11:45:27

English
Gasket replacement
CAUTION
Make sure you rmly attach the gasket. Otherwise, cold air from the refrigerator may leak.
To remove the gasket
01
Open the door and remove the gasket from
the door.
02
To replace the gasket
Attach a new gasket to the refrigerator door.
Make sure there is no gap between the newgasket and the door.
Barosa_User-servicing-manual_EN.indd 4 2021-02-04  11:45:27

English

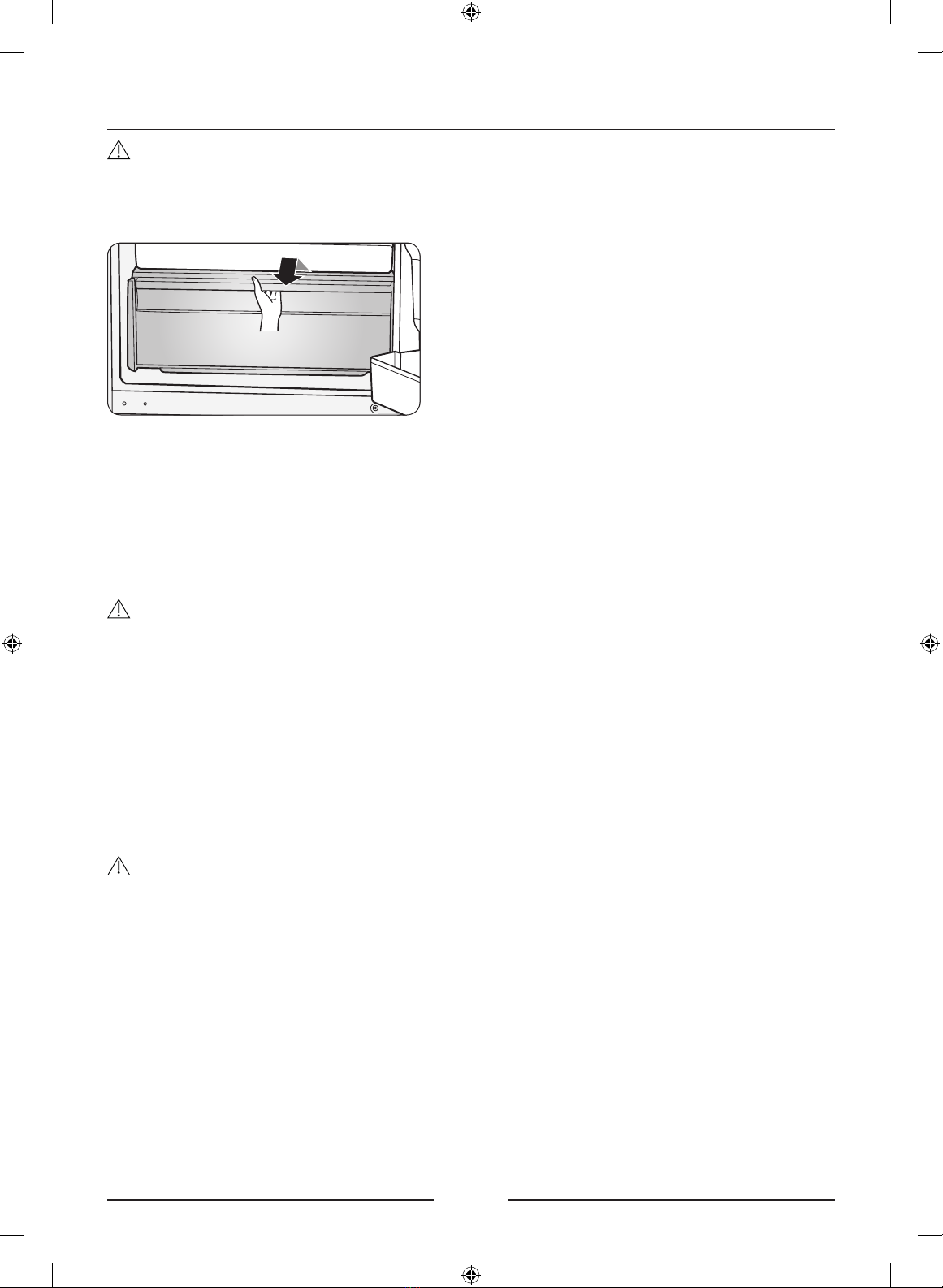

Drawer replacement
CAUTION
Check that the drawer is inserted properly into the rail during assembly.
To remove the drawer
Pull the drawers out fully then slightly lift it
up to remove the drawers.
• If the drawers get stuck to door, remove
drawer by lifting up after remove shelves.
To reattach the drawers
Reattaching the drawers follows the reverse order of their respective removal steps.
Hinge replacement
To replace the hinges, you must remove the doors rst.
CAUTION
• When removing the doors, take extreme caution because the doors are heavy.
• Before replacing the hinges, put a soft pad such as cardboard on the oor to prevent
scratches on the door when you place the doors down.
• As the hinges must be handled carefully and replaced by two or more persons, we
recommend you to call for professional technical service.
• If you remove the hinge without holding the door, the door may fall and cause injury.
• Ensure that the shaft is rmly tightened on the hinge.
• Check that the hinge is rmly attached to the cabinet.
• Make sure the wire connectors are connected properly.
• Be careful not to damage the wires when fastening the top cover.
WARNING
• Tilting/laying the refrigerator requires a minimum of 2 people.
• Disconnect the power cord before reversing the doors.
Barosa_User-servicing-manual_EN.indd 5 2021-02-04  11:45:27

English
Tools required (not provided)
Phillips screwdriver Flat-head screwdriver 11 mm spanner
10 mm socket wrench Allen wrench (5 mm)
Reversing the door
Hinge Up

01
1. Remove the Cover wire Door using a at
head screwdriver.

02
2. Remove screw 3 ea Cover hinge with the
(+) screwdriver and Disconnect wire.
Barosa_User-servicing-manual_EN.indd 6 2021-02-04  11:45:28

English


03
03
3. Remove the 3 hex bolts that hold the
hinge on the top of the refrigerator with
the 10mm socket wrench.

04
4. Take out cover hinge wire and remove
hinge.
CAUTION
• Be sure to unplug the power cord before
performing the operation above.
• Must working more than 2 people.
Hinge Mid



03
01
02
ASSY HINGE MID
1. Assembly hinge mid from door ref up.
2. Fix the screw 1 ea the hinge With
(+) screwdriver.
3. Fix the 2 hex bolts that by Allen wrench.
CAUTION
• Be sure to unplug the power cord before
performing the operation above.
• Must working more than 2 people. One
person grab the door to prevent falling
door.
Barosa_User-servicing-manual_EN.indd 7 2021-02-04  11:45:28

English

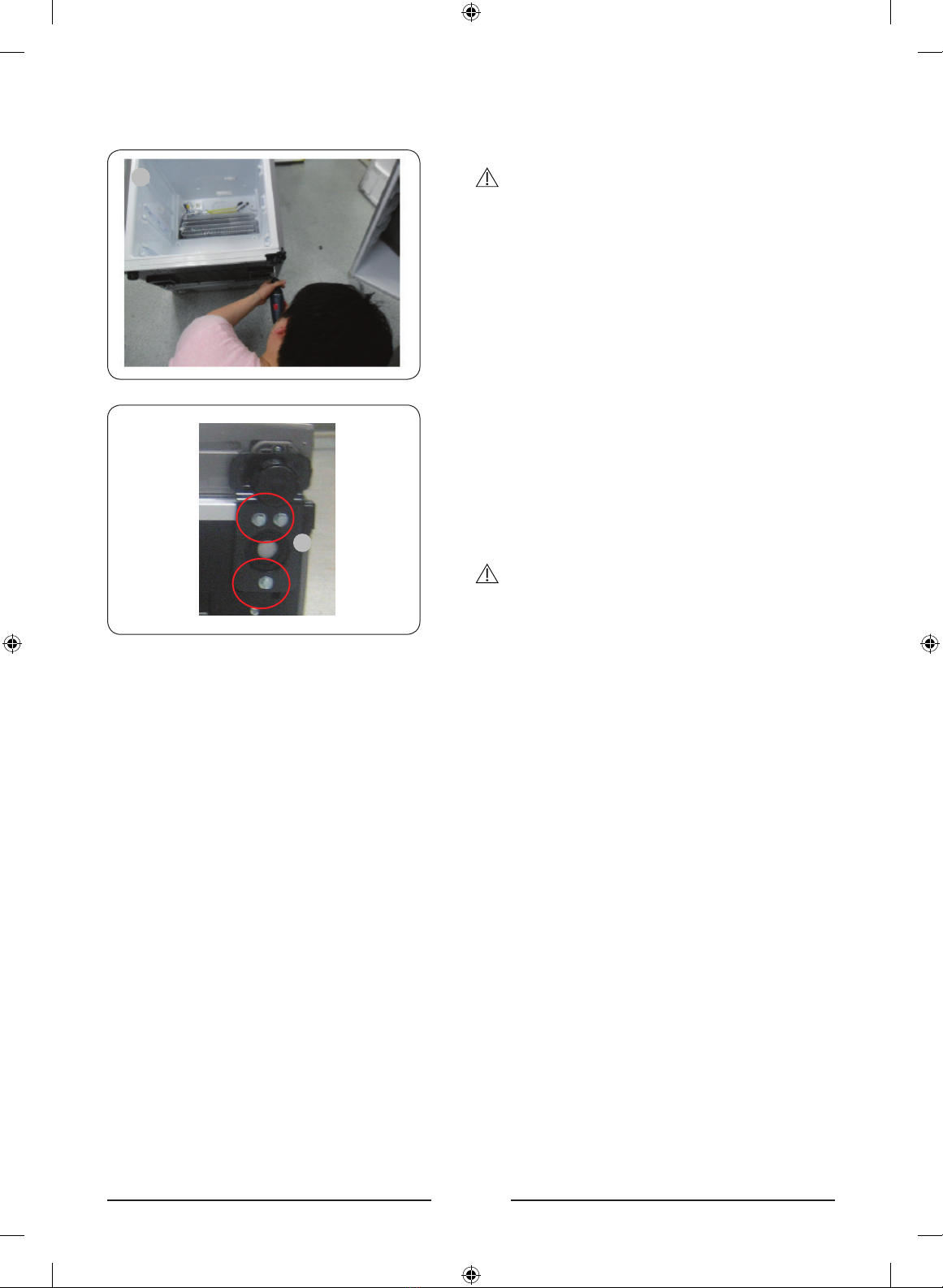

Hinge Low

01
1. Lay down product (Refer picture).
CAUTION
• Must to a pad underneath to protect the
back of the product from being damaged.
• Must working more than 2 people.
• Be sure to unplug the power cord before
performing the operation above.

02
2. Remove the 3 hex bolts that hold the
hinge with the 8 mm socket Wrench or
using (+) screwdriver.
3. Remove Hinge Low.
4. Reassemble in the opposite order of
disassembly after replacing the Hinge Up,
Hinge Mid, and/or Hinge Low.
CAUTION
• Make sure the wire connectors are
connected properly.
• Be careful not to damage the wires when
fastening the top cover.
Barosa_User-servicing-manual_EN.indd 8 2021-02-04  11:45:28

Türkçe
Kullanıcı servis kılavuzu
MODEL KODU: RL4323*, RL4353*
1. Cihaza ilişkin kurulum, bakım, onarım, temizlik bilgileri, cihazın yedek parçalarının
listesi ve yetkili servis aracılığıyla temin edilebilecek yedek parçaların siparişi için
gerekli bilgilere http://samsung.com/support adresinden veya 4447711 numaralı çağrı
merkezinden ulaşabilirsiniz.
2. Model kodu ürününüzün dış tarafına etiketlenmiştir.
- Model kodunu ve sürümü ürünün sol altında bulunan barkod etiketinde görebilirsiniz.
3. Yedek parçalar için parça adının bu kılavuzdaki çizimdekiyle eşleştiğinden emin olun.
- Kullanıcının bakımını yapabileceği parçalar kollar (yalnızca bazı modellerde), contalar,
çekmeceler ve menteşeler ile sınırlıdır.
NOT
Yetkisi olmayan bir servis sağlayıcının yaptığı onarım, kendi kendini onarım veya
ürünün profesyonel olmayan onarımı sonrasında, üründe meydana gelen hasarlardan,
yaralanmalardan veya bu onarım ve bakım talimatlarını dikkatli bir şekilde izlemeden
onarmaya çalışmaktan kaynaklanan ürünle ilgili diğer güvenlik sorunlarından Samsung
sorumlu değildir. Samsung yetkili servis sağlayıcısı haricinde birinin ürünü onarmaya
çalışmasından kaynaklanan üründeki hasarlar garanti kapsamına alınmaz.
DİKKAT
• Sitede listelenen parça adı bu kılavuzdakinden farklı olabilir. Lütfen doğru parça adını
seçtiğinizden emin olun.
• Kapıyı çıkarmak gerektiğinden menteşeleri değiştirme aşırı dikkat gerektirir.
• Onarım yaparken güvenlik eldiveni taktığınızdan emin olun.
Barosa_User-servicing-manual_TR.indd 1 2021-02-04  11:45:22

Türkçe
Buzdolabının gerçek görüntüsü ve sağlanan parçalar modele ve ülkeye bağlı olarak
değişebilir.
01
02
03
04
05
06
01 Üst Menteşe 02 Conta
03 Çekmece 04 Orta Menteşe
05 Barkod etiketi 06 Alt Menteşe
Barosa_User-servicing-manual_TR.indd 2 2021-02-04  11:45:22

Türkçe

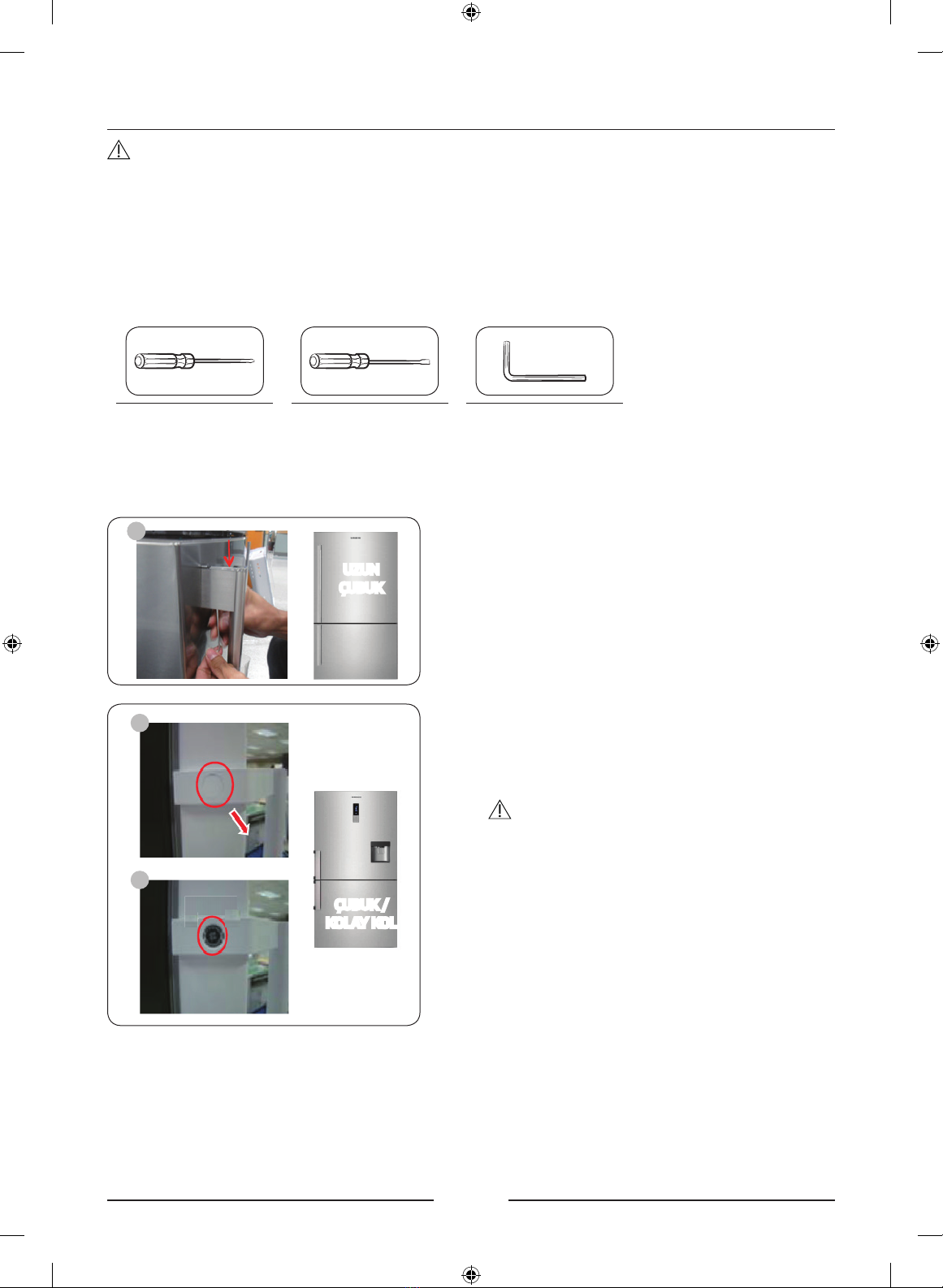

Kol değiştirme
DİKKAT
• Kapı kolunu değiştirirken kapının önünü çizmemeye dikkat edin.
• Sıkıca desteklerdeki kollara basın. Destekler ve kapı arasında hiç boşluk olmadığından
emin olun.
• Kolu takarken vidaları iyice sıkın.
• Ürünü kullanmadan önce kolun iyice takıldığını kontrol edin.
Gerekli aletler (sağlanmaz)
Yıldız tornavida Düz tornavida Allen anahtar
(5 mm)
Kolları çıkarmak için
01
UZUN
ÇUBUK
UZUN ÇUBUK
1. Allen anahtarla iki vida setini söküp
çıkardıktan sonra kolu sökün.
02
03
ÇUBUK /
KOLAY KOL
ÇUBUK/KOLAY KOL
2. Kapak vidasını sökün
3. Altıgen anahtarla iki vida setini söküp
çıkardıktan sonra kolu sökün.
DİKKAT
• Çizmemeye dikkat edin.
• Sökerken ünitenin kapalı olduğundan
emin olun. Birleştirmek istiyorsanız aynı
adımları tersten uygulayın.
4. Yeni kolu sökme adımlarını tersinden
uygulayarak takın.
Barosa_User-servicing-manual_TR.indd 3 2021-02-04  11:45:23

Türkçe
Contayı değiştirme
DİKKAT
Contayı iyice taktığınızdan emin olun. Aksi halde buzdolabından soğuk hava sızabilir.
Contayı çıkarmak için
01
Kapıyı açın ve kapıdan contayı çıkarın.
02
Contayı değiştirmek için
Buzdolabı kapısına yeni bir conta takın.
Yeni conta ve kapı arasında hiç boşluk olmadığından emin olun.
Barosa_User-servicing-manual_TR.indd 4 2021-02-04  11:45:23

Türkçe
Çekmeceyi değiştirme
DİKKAT
Montaj sırasında çekmecenin raya düzgün takıldığını kontrol edin.
Çekmeceyi çıkarmak için
Çekmeceyi dışarı doğru tamamen çekin ve
ardından çekmeceleri çıkarmak için yukarı
doğru kaldırın.
• Eğer çekmeceler kapıya takılıyorsa raarı
kaldırdıktan sonra çekmeceyi kaldırarak
çıkarın.
Çekmeceleri yeniden takmak için
Çekmeceleri yeniden takmak için ilgili çıkarma adımlarını ters sırada izleyin.
Menteşeyi değiştirme
Menteşeleri değiştirmek için önce kapıları çıkarmanız gerekir.
DİKKAT
• Kapılar ağır olduğundan kapıları çıkarırken aşırı dikkatli olun.
• Menteşeleri değiştirmeden önce, kapıları aşağı koyarken kapının çizilmesini önlemek
için zemine karton gibi yumuşak bir yastık koyun.
• Menteşelerin dikkatli tutulmaları ve iki veya daha fazla kişi tarafından yerleştirilmesi
gerektiğinden profesyonel teknik servisi çağırmanızı öneririz.
• Menteşeyi kapıyı tutmadan çıkarırsanız, kapı düşebilir ve yaralanmaya neden olabilir.
• Menteşedeki milin iyice sıkıştığından emin olun.
• Menteşenin dolaba iyice takıldığını kontrol edin.
• Kablo konektörlerinin düzgün bağlandığından emin olun.
• Üst kapağı takarken kablolara hasar vermemeye dikkat edin.
UYARI
• Buzdolabını eğme/yatırma minimum 2 kişi gerektirir.
• Kapıları ters çevirmeden önce güç kablosunu çıkarın.
Barosa_User-servicing-manual_TR.indd 5 2021-02-04  11:45:23

Türkçe
Gerekli aletler (sağlanmaz)
Yıldız tornavida Düz tornavida 11 mm anahtar
10 mm lokma anahtar Allen anahtar (5 mm)
Kapıyı ters çevirme
Üst Menteşe

01
1. Düz tornavida kullanarak kapının
üstündeki kablo kapağını çıkarın.

02
2. (+) tornavida ile menteşe kapağındaki
3 vidayı çıkarın ve kablo bağlantısını
kesin.
Barosa_User-servicing-manual_TR.indd 6 2021-02-04  11:45:24

Türkçe


03
03
3. 10 mm lokma anahtarla buzdolabının
en üstündeki menteşeyi tutan 3 altıgen
cıvatayı sökün.

04
4. Menteşeyi ve kablo kapağını çıkarın ve
menteşeyi çıkarın.
DİKKAT
• Yukarıdaki işlemi gerçekleştirmeden önce
güç kablosunu prizden çıkardığınızdan
emin olun.
• 2'den fazla kişi çalışmalıdır.
Orta Menteşe



03
01
02
ORTA MENTEŞE MONTAJI
1. Buzdolabı kapısının üstünden orta
menteşeyi takın.
2. 1 adet vidayı (+) tornavida ile sıkın.
3. Allen anahtarla 2 altıgen cıvatayı sıkın.
DİKKAT
• Yukarıdaki işlemi gerçekleştirmeden önce
güç kablosunu prizden çıkardığınızdan
emin olun.
• 2'den fazla kişi çalışmalıdır. Kapının
düşmesini önlemek için bir kişi kapıyı
tutmalıdır.
Barosa_User-servicing-manual_TR.indd 7 2021-02-04  11:45:24

Türkçe
Alt Menteşe

01
1. Ürünü yere yatırın (Resme bakın).
DİKKAT
• Ürünün arkasının hasar görmesini
engellemek için ürünün altına bir koruma
yerleştirmeniz gerekir.
• 2'den fazla kişi çalışmalıdır.
• Yukarıdaki işlemi gerçekleştirmeden önce
güç kablosunu prizden çıkardığınızdan
emin olun.

02
2. Menteşeyi tutan 3 altıgen cıvatayı 8 mm
lokma anahtar ile veya (+) tornavida
kullanarak çıkarın.
3. Alt menteşeyi çıkarın.
4. Üst Menteşe, Orta Menteşe ve/veya Alt
Menteşeyi değiştirdikten sonra sökme
sırasının tersini uygulayarak yeniden
monte edin.
DİKKAT
• Kablo konektörlerinin düzgün
bağlandığından emin olun.
• Üst kapağı takarken kablolara hasar
vermemeye dikkat edin.
Barosa_User-servicing-manual_TR.indd 8 2021-02-04  11:45:24
