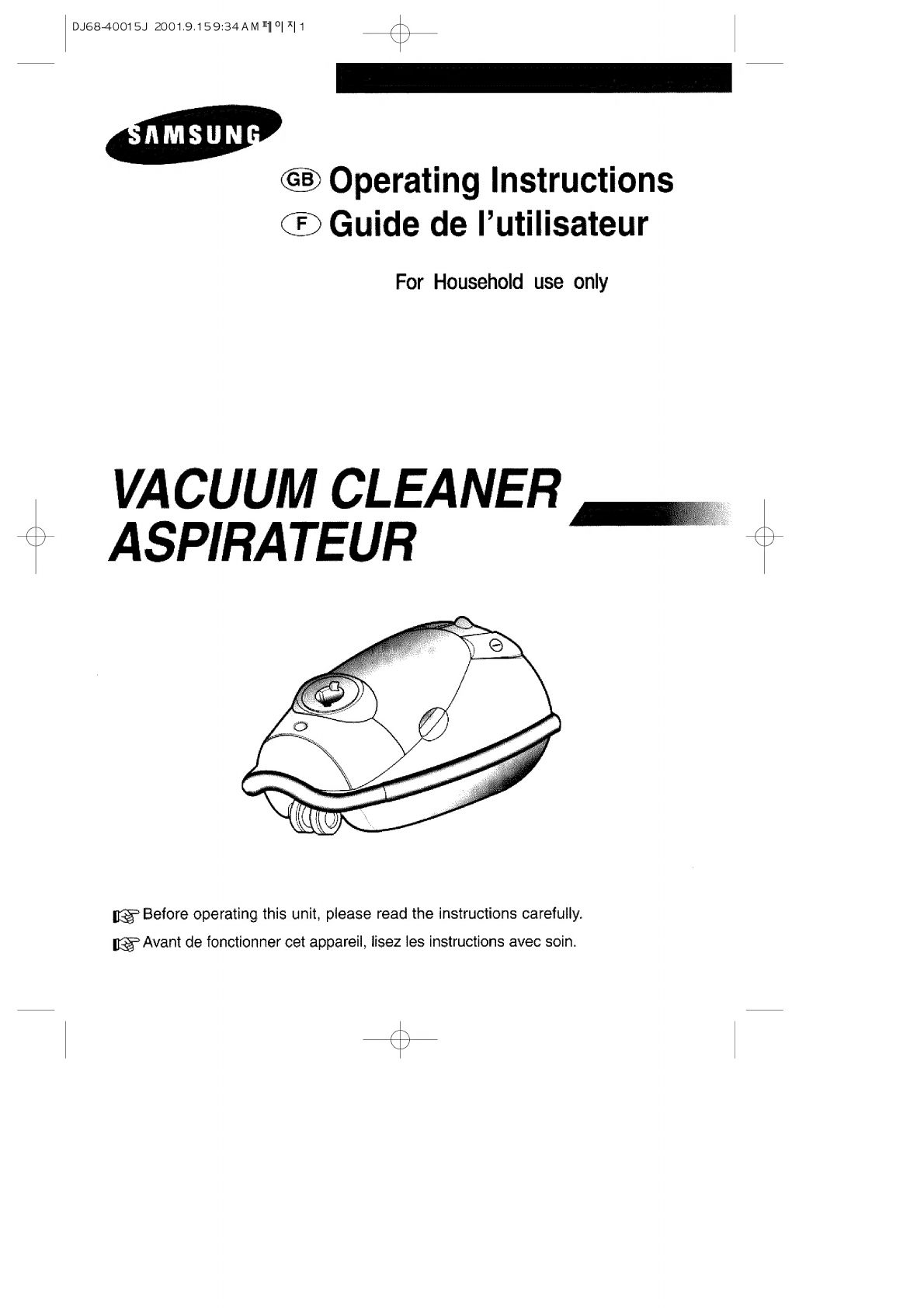

Samsung VAC9013BP User manual

DJ68-40015J 2001.9.159:34AM 10171 B
se Operating Instructions
CF) Guide de lutilisateur
For Household use only
ACUM
CLEANER
©
ASPIRATEUR
[> Avant de fonctionner cet appareil, lisez les instructions avec soin.
LD gl

DJ68-40015J 2001.9.159:34AM 1072 D

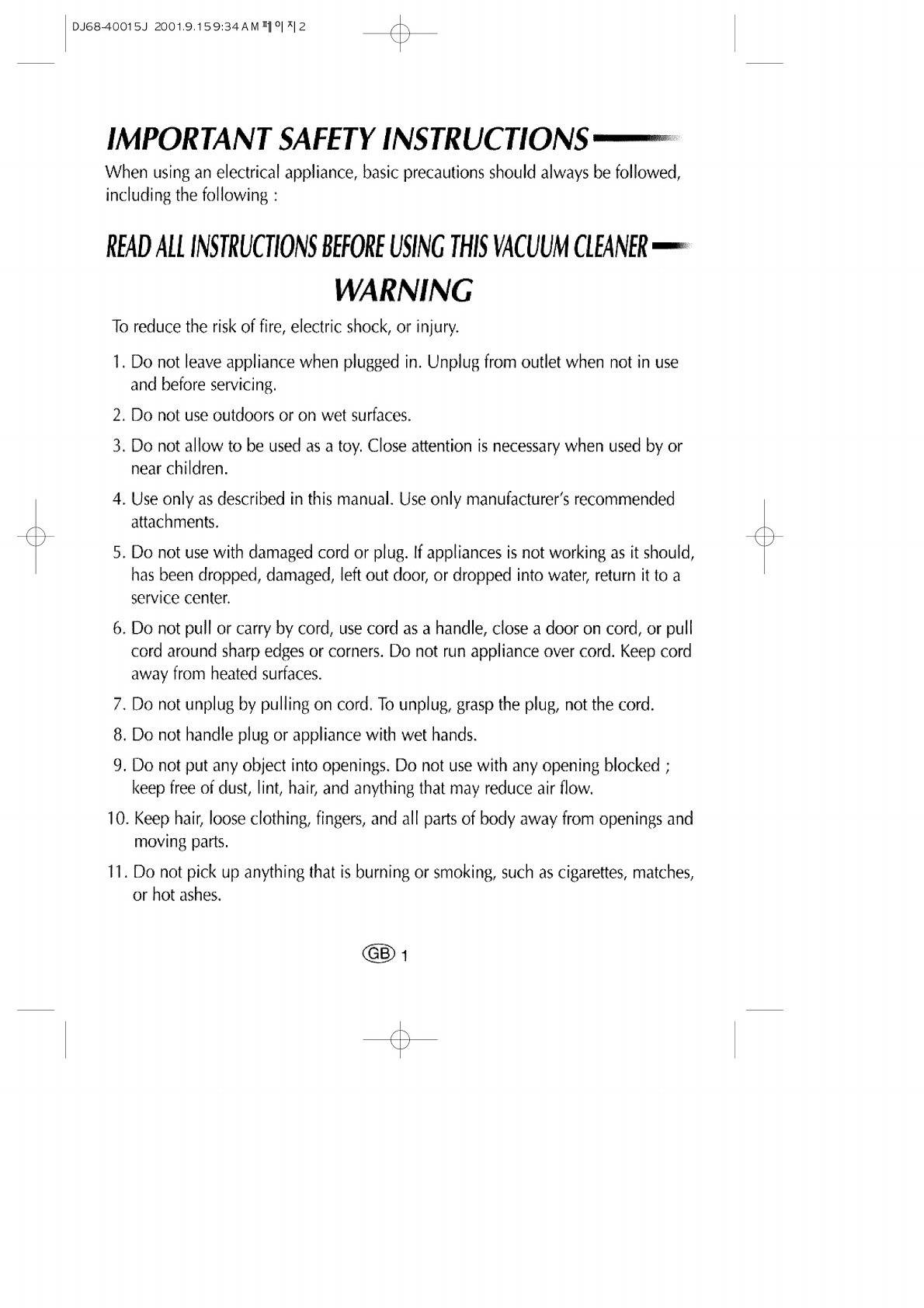

IMPORTANT
SAFETY
INSTRUCTIONS
=
When using an electrical appliance, basic precautions should always be followed,
including the following :
READ ALL INSTRUCTIONS BEFORE USING THIS VACUUM CLEANER
WARNING
To reduce the risk of fire, electric shock, or injury.
1.
ta bo
ol
Do not leave appliance when plugged in. Unplug from outlet when not in use
and before servicing.
. Do not use outdoors or on wet surfaces.
. Do not allow to be used as a toy. Close attention is necessary when used by or
near children.
. Use only as described in this manual. Use only manufacturer’s recommended
attachments.
. Do not use with damaged cord or plug. If appliances is not working as it should,
has been dropped, damaged, left out door, or dropped into water, return it to a
service center.
. Do not pull or carry by cord, use cord as a handle, close a door on cord, or pull
cord around sharp edges or corners. Do not run appliance over cord. Keep cord
away from heated surfaces.
. Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.
. Do not handle plug or appliance with wet hands.
. Do not put any object into openings. Do not use with any opening blocked ;
keep free of dust, lint, hair, and anything that may reduce air flow.
. Keep hair, loose clothing, fingers, and all parts of body away from openings and
moving parts.
, Do not pick up anything that is burning or smoking, such as cigarettes, matches,
or hot ashes.
LD gi

DJ68-40015J 2001.9.159:34AM "0123 D

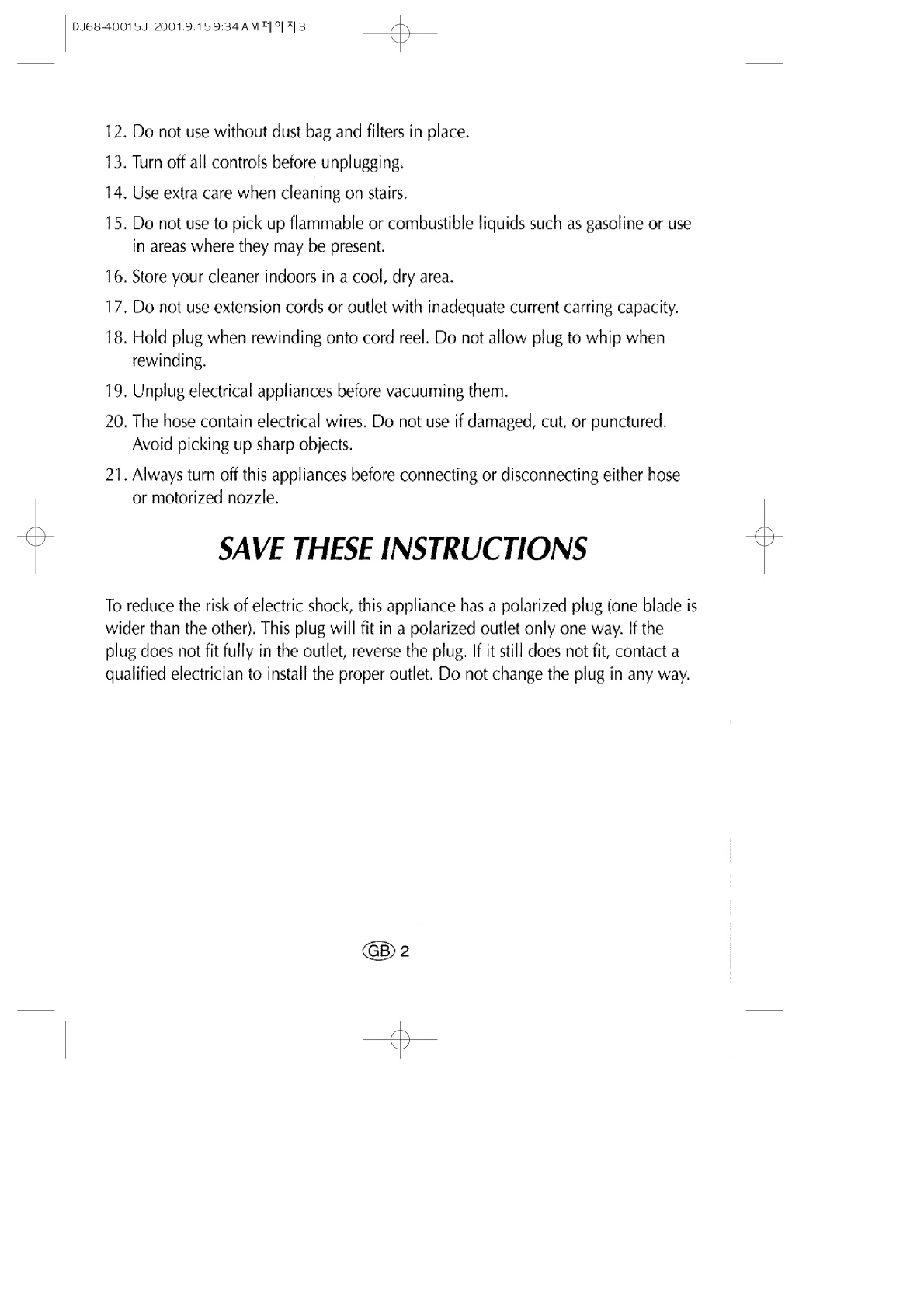

12. Do not use without dust bag and filters in place.
13. Turn off all controls before unplugging.
14. Use extra care when cleaning on stairs.
15. Do not use to pick up flammable or combustible liquids such as gasoline or use
in areas where they may be present.
16. Store your cleaner indoors in a cool, dry area.
17, Do not use extension cords or outlet with inadequate current carring capacity.
18. Hold plug when rewinding onto cord reel. Do not allow plug to whip when
rewinding.
19, Unplug electrical appliances before vacuuming them.
20. The hose contain electrical wires. Do not use if damaged, cut, or punctured.
Avoid picking up sharp objects.
21. Always turn off this appliances before connecting or disconnecting either hose
or motorized nozzle.
SAVE THESE INSTRUCTIONS La
To reduce the risk of electric shock, this appliance has a polarized plug (one blade is
wider than the other). This plug will fit in a polarized outlet only one way. If the
plug does not fit fully in the outlet, reverse the plug. If it still does not fit, contact a
qualified electrician to install the proper outlet. Do not change the plug in any way.
an le

DJ68-40015J 2001.9.159:34AM 0124 D

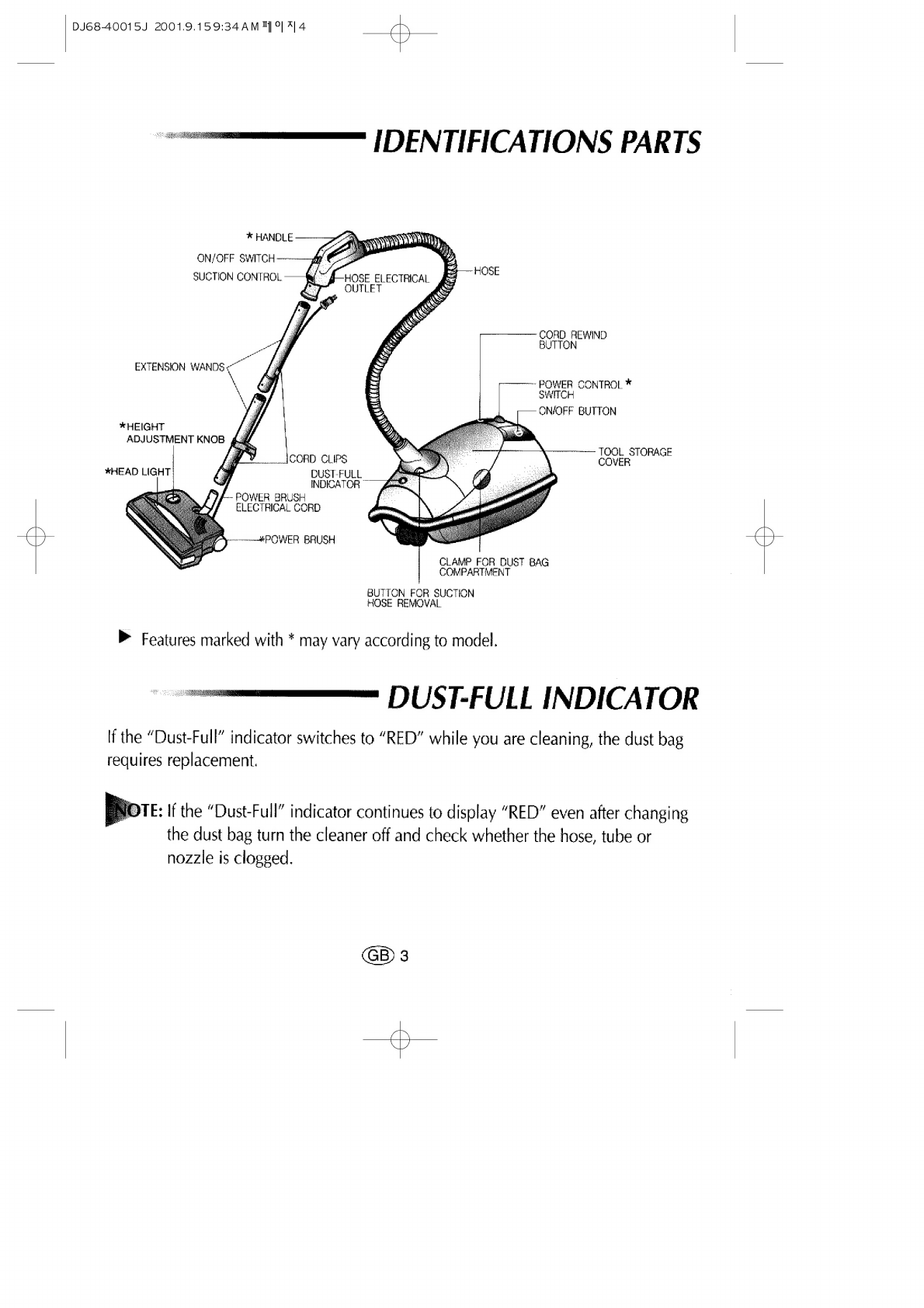

* HANDLE
ON/OFF SWITCH ==
SUCTION CONTROL
CORD REWIND
BUTTON
EXTENSION WANDS:
— POWER CONTROL *
SWITCH
ON/OFF BUTTON
* HEIGHT
ADJUSTMENT KNOB
_JCORD CLIPS
DUST-FULL |
INDICATOR
COVER
*HEAD LIGHT:
- POWER BRUSH
ELECTRICAL CORD
ptt
POWER
BRUSH
CLAMP FOR DUST BAG
COMPARTMENT
BUTTON FOR SUCTION
HOSE REMOVAL
 Features marked with * may vary according to model.
DUST-FULL INDICATOR
1
the
“Dust-Full”
indicator
switches
to
“RED”
while
you
are
cleaning,
the
dust
bag
requires
replacement.
TE:
If
the
“Dust-Full”
indicator
continues
to
display
“RED”
even
after
changing
the
dust
bag
turn
the
cleaner
off
and
check
whether
the
hose,
tube
or
nozzle
is
clogged.
LD kiz

DJ68-40015J 2001.9.159:34AM 70125 D

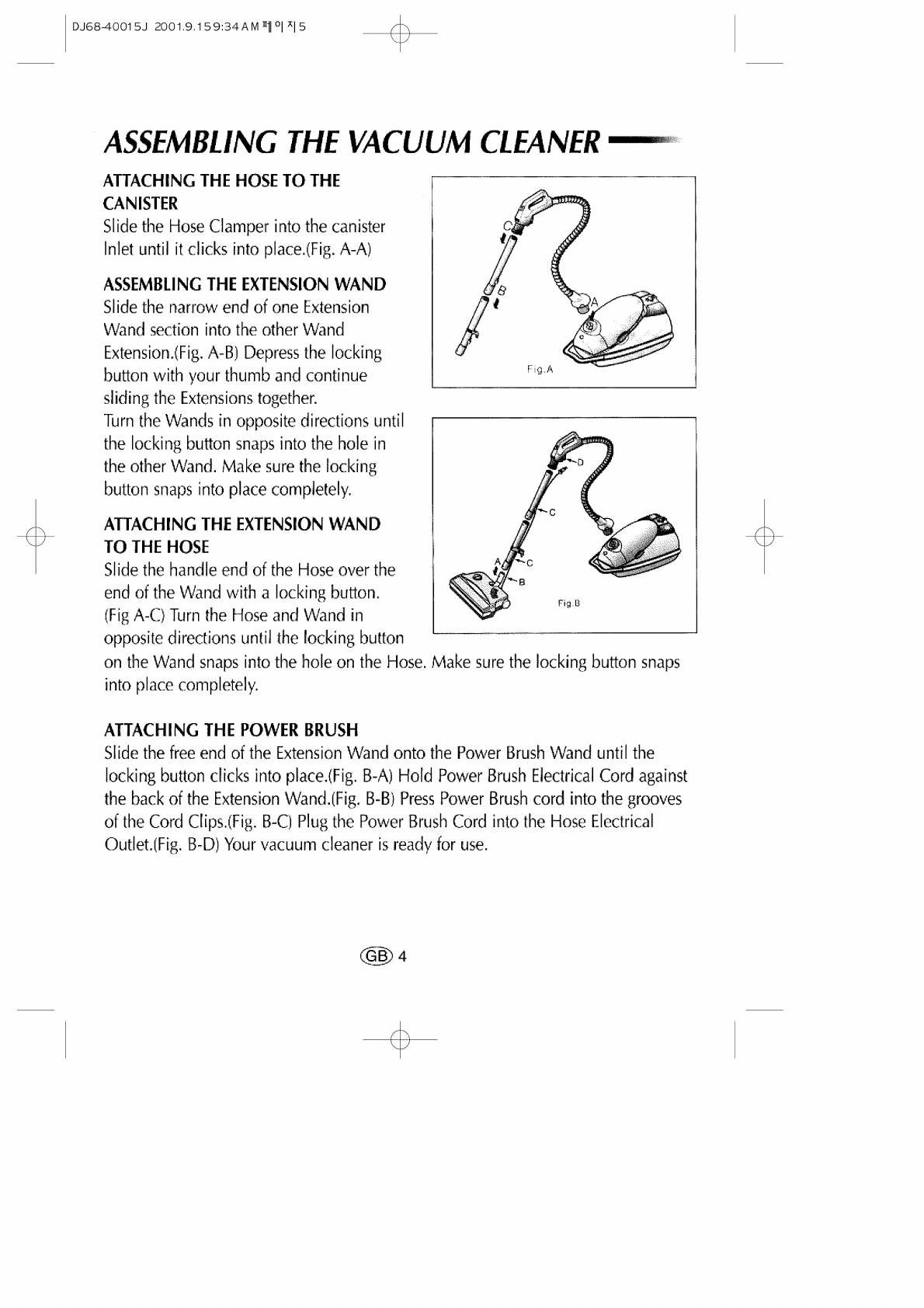

ASSEMBLING THE VACUUM CLEANER 一 一
ATTACHING THE HOSE TO THE DEN
Slide the Hose Clamper into the canister
Inlet until it clicks into place.(Fig. A-A)
ASSEMBLING THE EXTENSION WAND
Slide the narrow end of one Extension
Wand section into the other Wand
Extension.(Fig. A-B) Depress the locking
button with your thumb and continue
sliding the Extensions together.
the locking button snaps into the hole in
the other Wand. Make sure the locking
button snaps into place completely.
ATTACHING THE EXTENSION WAND
TO THE HOSE
Slide the handle end of the Hose over the
end of the Wand with a locking button.
(Fig A-C) Turn the Hose and Wand in
opposite directions until the locking button
on the Wand snaps into the hole on the Hose. Make sure the locking button snaps
into place completely.
ATTACHING THE POWER BRUSH
Slide the free end of the Extension Wand onto the Power Brush Wand until the
locking button clicks into place.(Fig. B-A) Hold Power Brush Electrical Cord against
the back of the Extension Wand.(Fig. B-B) Press Power Brush cord into the grooves
of the Cord Clips.(Fig. B-C) Plug the Power Brush Cord into the Hose Electrical
Outlet.(Fig. B-D) Your vacuum cleaner is ready for use.
(GB) 4
an Ki

DJ68-40015J 2001.9.159:34AM 7] °| 216 D

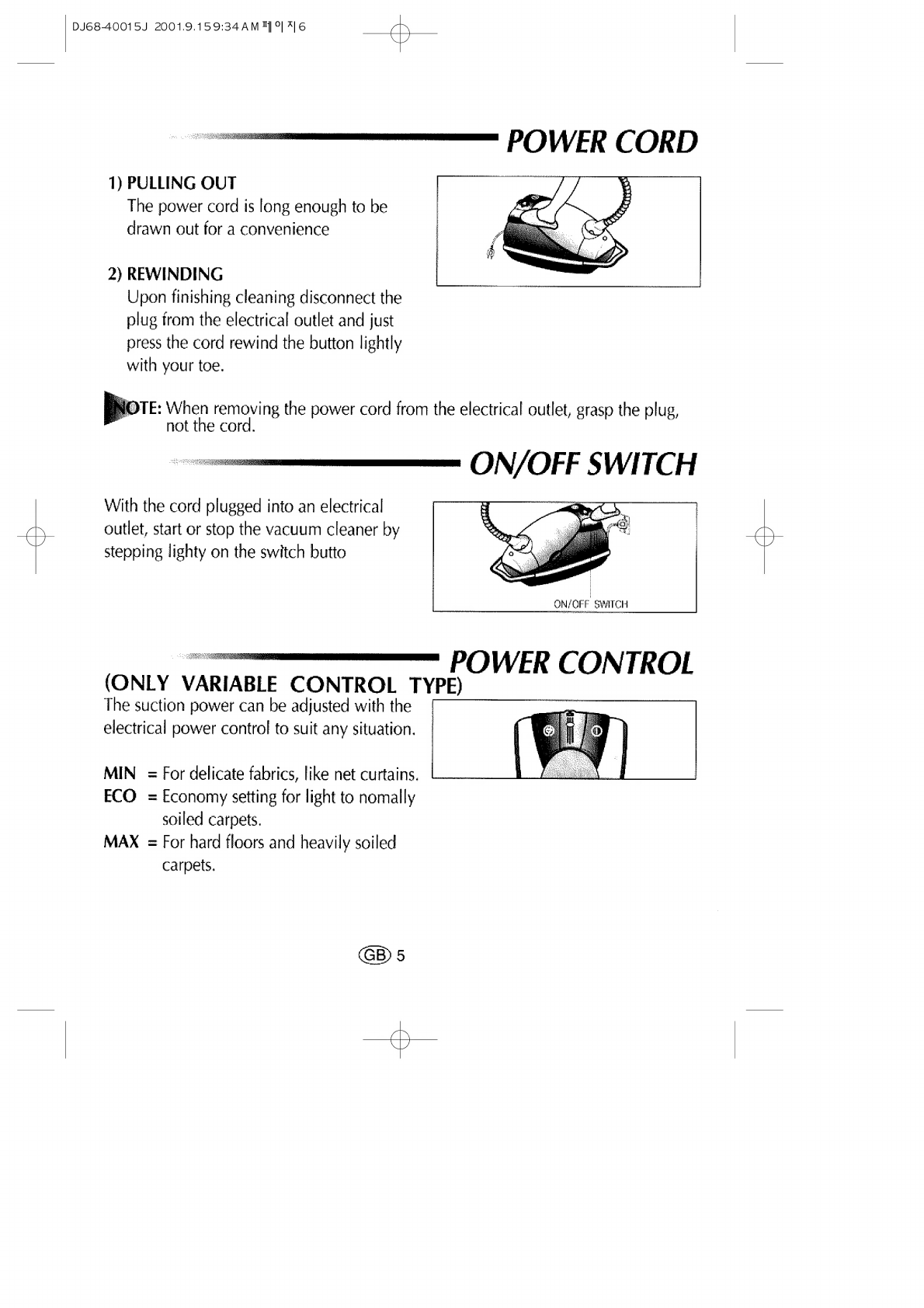

1) PULLING OUT
The power cord is long enough to be
drawn out for a convenience
Upon finishing cleaning disconnect the
plug from the electrical outlet and just
press the cord rewind the button lightly
with your toe.
DTE: When removing the power cord from the electrical outlet, grasp the plug,
not the cord.
With the cord plugged into an electrical
outlet, start or stop the vacuum cleaner by
stepping lighty on the switch butto
(ONLY VARIABLE CONTROL TYPE)
The suction power can be adjusted with the | mt
electrical power control to suit any situation.
MIN = For delicate fabrics, like net curtains.
ECO = Economy setting for light to nomally
soiled carpets.
MAX = For hard floors and heavily soiled
carpets.
(GB) 5
an Ki

DJ68-40015J 2001.9.159:34AM 4° 4] 7 D

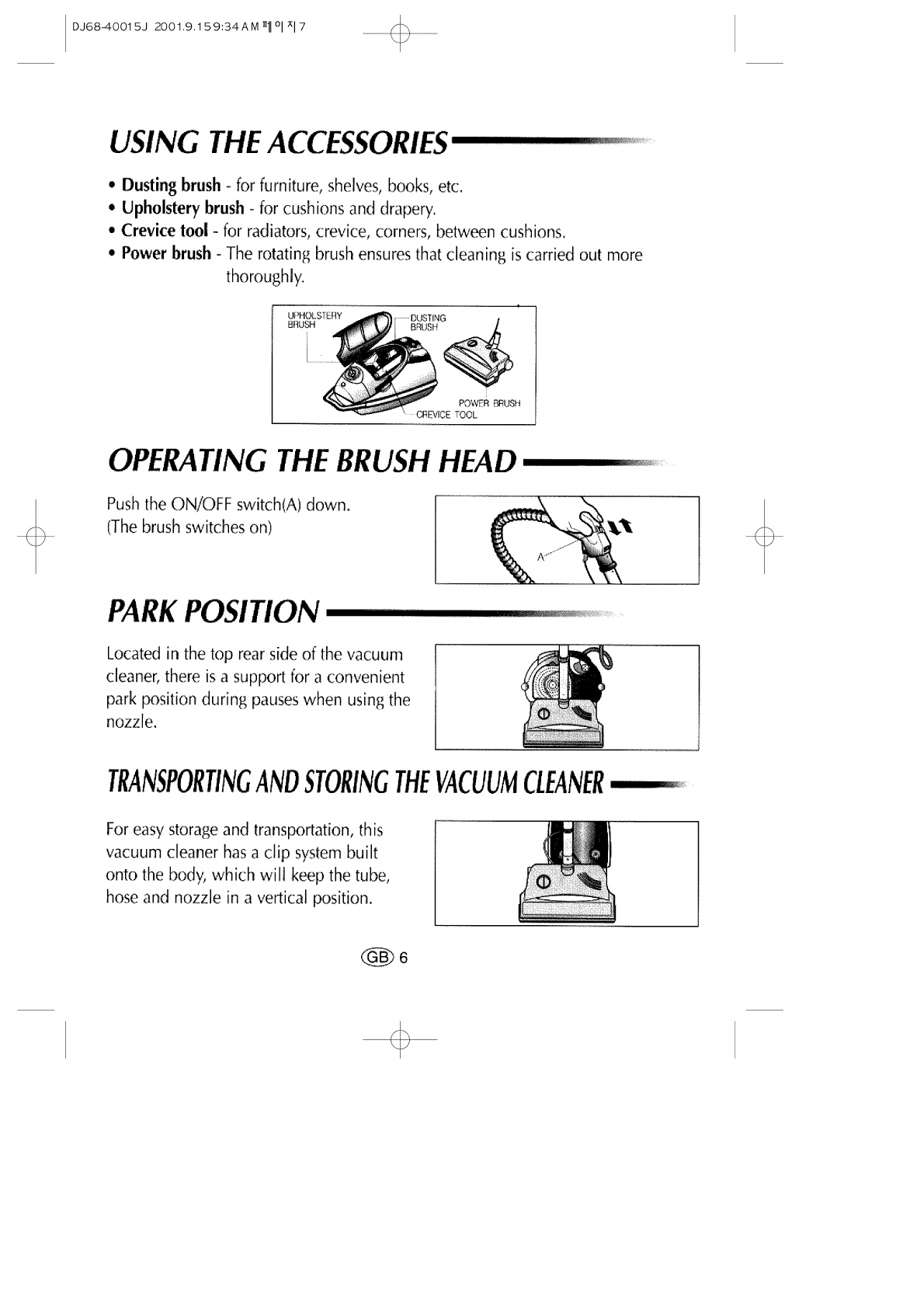

* Dusting brush - for furniture, shelves, books, etc.
+ Upholstery brush - for cushions and drapery.
e Crevice tool - for radiators, crevice, corners, between cushions.
¢ Power brush - The rotating brush ensures that cleaning is carried out more
thoroughly.
POWER BRUSH 
_ CREVICE 1000 
Push the ON/OFF switch(A) down.
(The brush switches on)
PARK POSITION
Located in the top rear side of the vacuum
cleaner, there is a support for a convenient
park position during pauses when using the
nozzle.
For easy storage and transportation, this
vacuum cleaner has a clip system built
onto the body, which will keep the tube,
hose and nozzle in a vertical position.
an Ki

DJ68-40015J 2001.9.159:34AM ”] °| 28 D

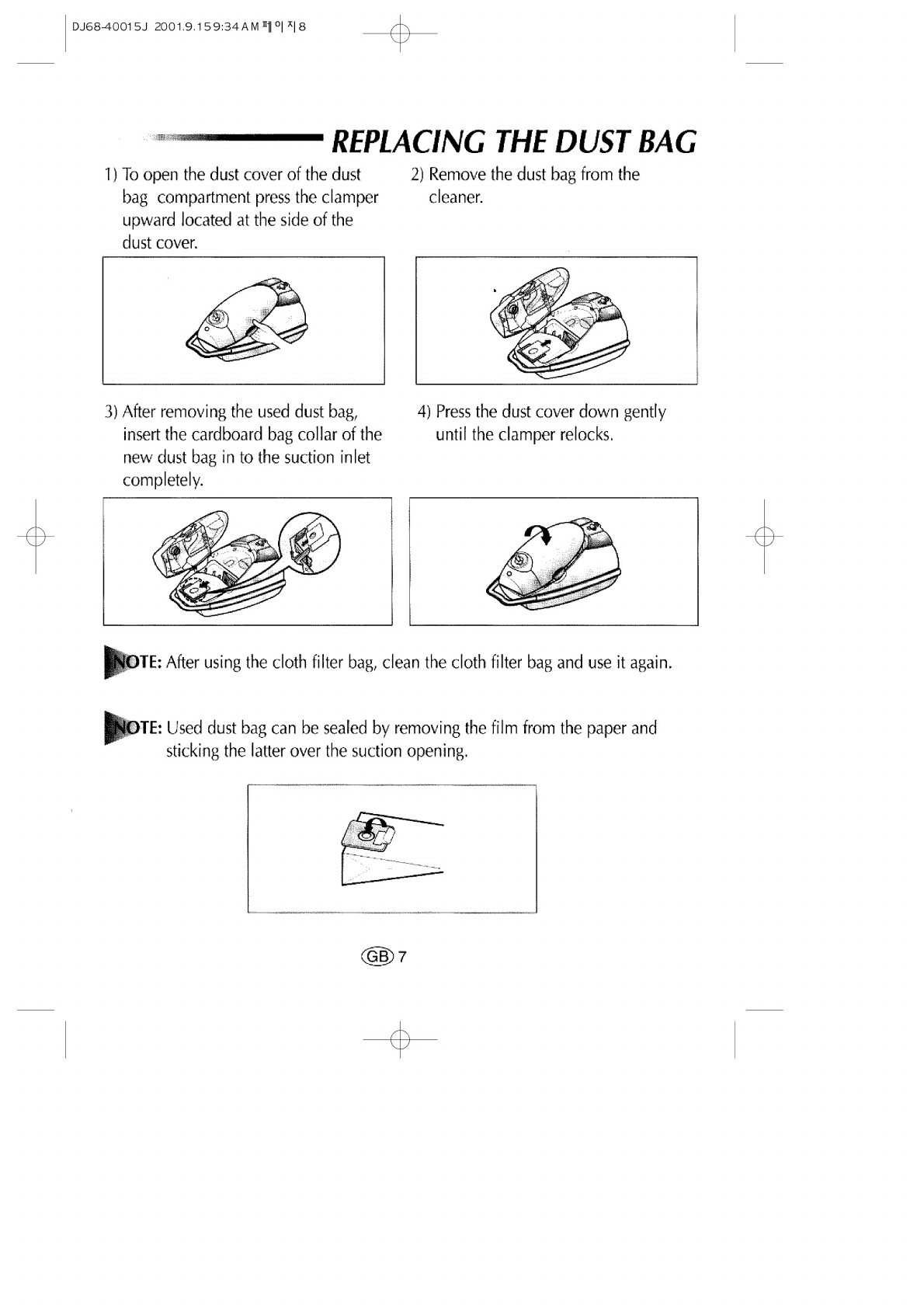

REPLACING THE DUST BAG
1) To open the dust cover of the dust 2) Remove the dust bag from the
bag compartment press the clamper cleaner.
upward located at the side of the
dust cover.
3) After removing the used dust bag, 4) Press the dust cover down gently
insert the cardboard bag collar of the until the clamper relocks.
new dust bag in to the suction inlet
completely.
OTE: After using the cloth filter bag, clean the cloth filter bag and use it again.
DTE: Used dust bag can be sealed by removing the film from the paper and
sticking the latter over the suction opening.
an Ki

DJ68-40015J 2001.9.159:34 AM T| °| 7]9 D

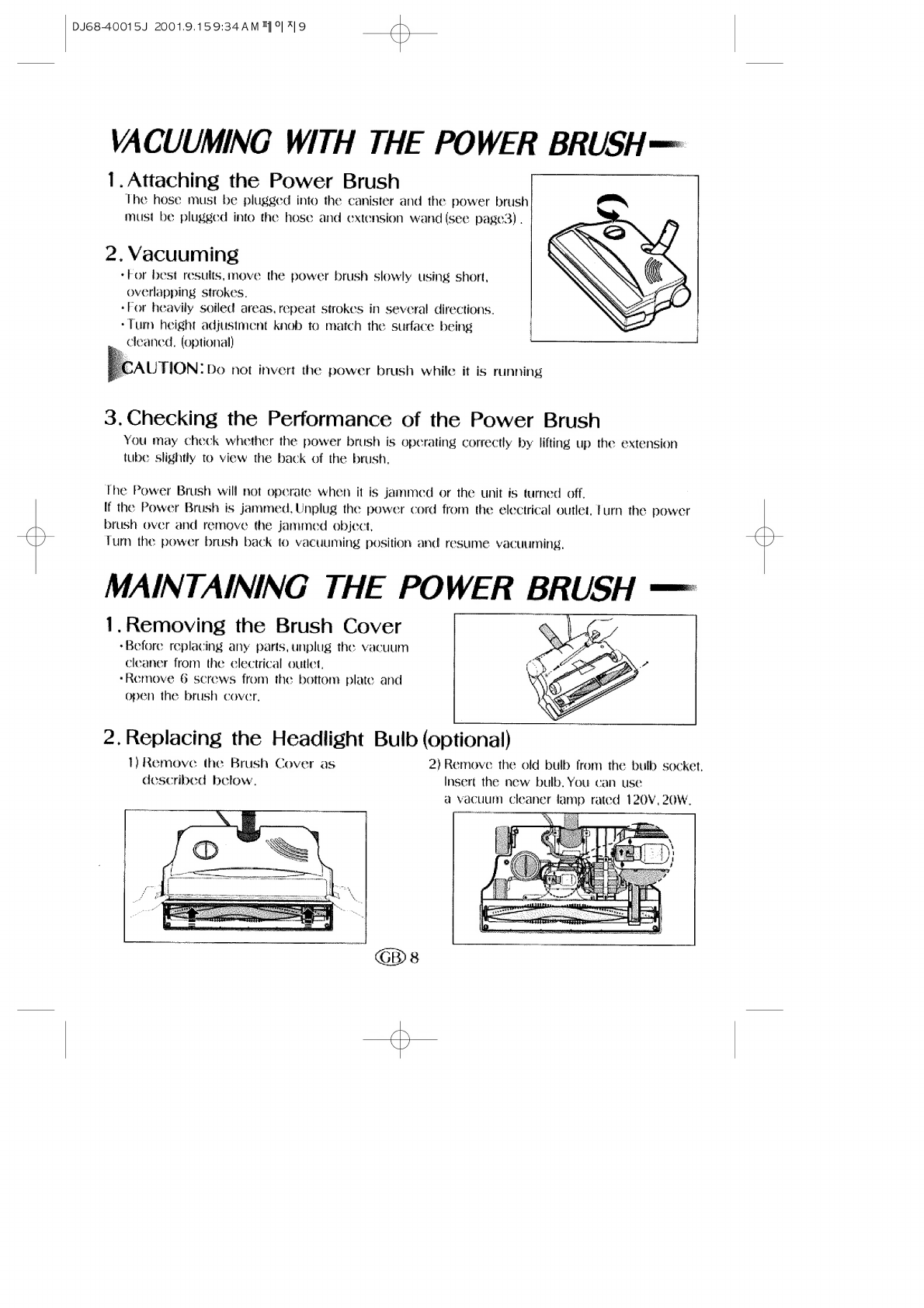

VACUUMING
WITH
THE
POWER
BRUSH
1.Attaching the Power Brush
The
hose
must
be
plugged
into
the
canister
and
the
power
brush
must be plugged into the hose and extension wand (see page3) .
2. Vacuuming
‘For
best
results,
move
the
power
brush
slowly
using
short,
overlapping strokes,
For heavily soiled areas, repeat strokes in several directions.
‘Tum height adjustment knob to match the surface being
cleaned. (optional)
AU TION: Do not invert the power brush while it is running
3.
Checking
the
Performance
of
the
Power
Brush
You
may
check
whether
the
power
brush
is
operating
correctly
by
lifting
up
the
extension
tube
Shghtly
to
view
the
back
of
the
brush,
The
Power
Brush
will
not
operate
when
it
is
jammed
or
the
unit
is
turned
off.
If
the
Power
Brush
is
jammed,
Unplug
the
power
cord
from
the
electrical
outlet,
Turn
the
power
brush
over
and
remove
the
jammed
object,
an
Turn
the
power
brush
back
to
vacuuming
position
and
resume
vacuuming,
MAINTAINING
THE
POWE
R
BRUSH
©
1.Removing the Brush Cover
‘Before replacing any parts, unplug the vacuum
cleaner from the electrical outlet,
‘Remove 6 screws from the bottom plate and
open the brush cover,
2,Replacing
the
Headlight
Bulb
(optional)
1)
Remove
the
Brush
Cover
as
2)Remove
the
old
bulb
from
the
bulb
socket,
described
below.
Insert
the
new
bulb.
You
can use
a vac uum cleaner amp rated Ho 20W,
L le

DJ68-40015J 2001.9.159:34AM T °| 7| 10 D

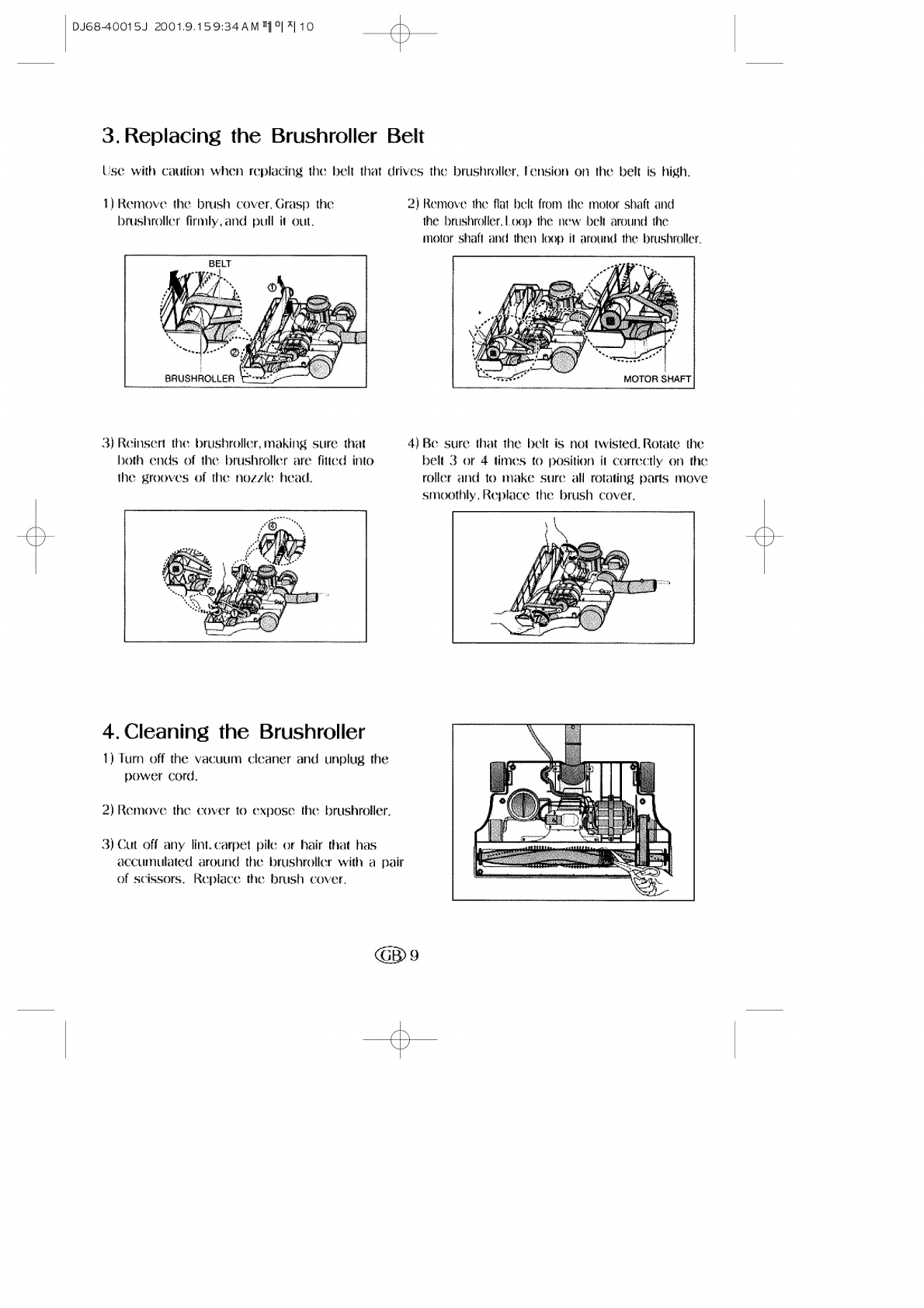

3.Replacing the Brushroller Belt
Lise with caution when replacing the belt that drives the brushroller, Pension on the belt is high.
1) Remove the brush cover, Grasp the 2} Remove the flat belt from the moter shalt and
brashrofler firmly and pull if out. ihe brushroller. Loop the new belt around the
motor shaft and then loop it around the brushroler.
MOTOR SHAFT
3) Reinsert the brushroller, making sure that 4) Be sure that the belt is not twisted. Rotate the
bath ends of the brushroller are fitted into belt 3 or 4 times to position it correctly on the
the grooves of the nozzic head. roller and to make sure all rotating parts move
smoothly, Replace the brush cover.
4. Cleaning the Brushroller
1) Turn off the vacuum cleaner and unplug the
power cord,
2) Remove the cover to expose the brushroller.
3) Cut off any lint, carpet pile or hair that has
accumulated around the brushroller with a pair
of scissors. Replace the brush cover,
an Ki

DJ68-40015J 2001.9.159:34AM I °| 4] 11 D

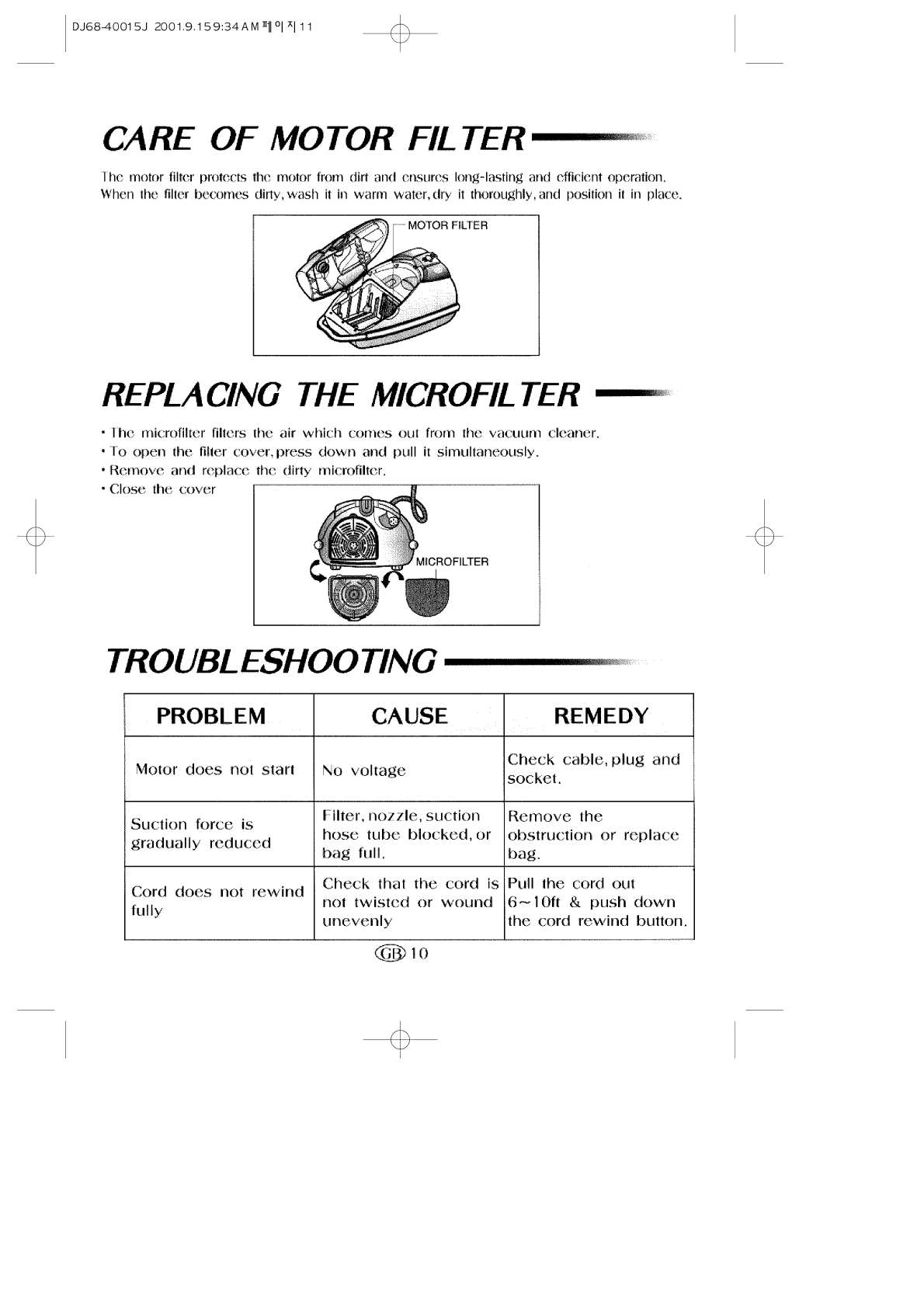

The motor filter protects the motor from dirt and ensures long-lasting and efficient operation,
When the filter becomes dirty, wash it in warm water, dry it thoroughly, and position it in place.
r MOTOR FILTER
REPLACING THE MICROFILTER
‘The microfilter filters the air which comes out from the vacuum cleaner.
"lo open the filter cover, press down and pull it simultaneously.
*Remove and replace the dirty microfilter,
+ Close the cover | |
MICROFILTER
TROUBLESHOOTING
PROBLEM _
-REMEDY
Check cable, plug and
Motor
does
not
Start
No
voltage
socket.
Filter, nozzle, suction Remove the
hose tube blocked, or [obstruction or replace
bag full. bag.
| Suction force is
gradually
reduced
Check that the cord is|Pull the cord out
not twisted or wound |6~10f & push down
unevenly the cord rewind button.
(GB 10
| Cord does not rewind
fully
LD gi

DJ68-40015J 20019.159:34AM TĦ] °| 4] 12 D

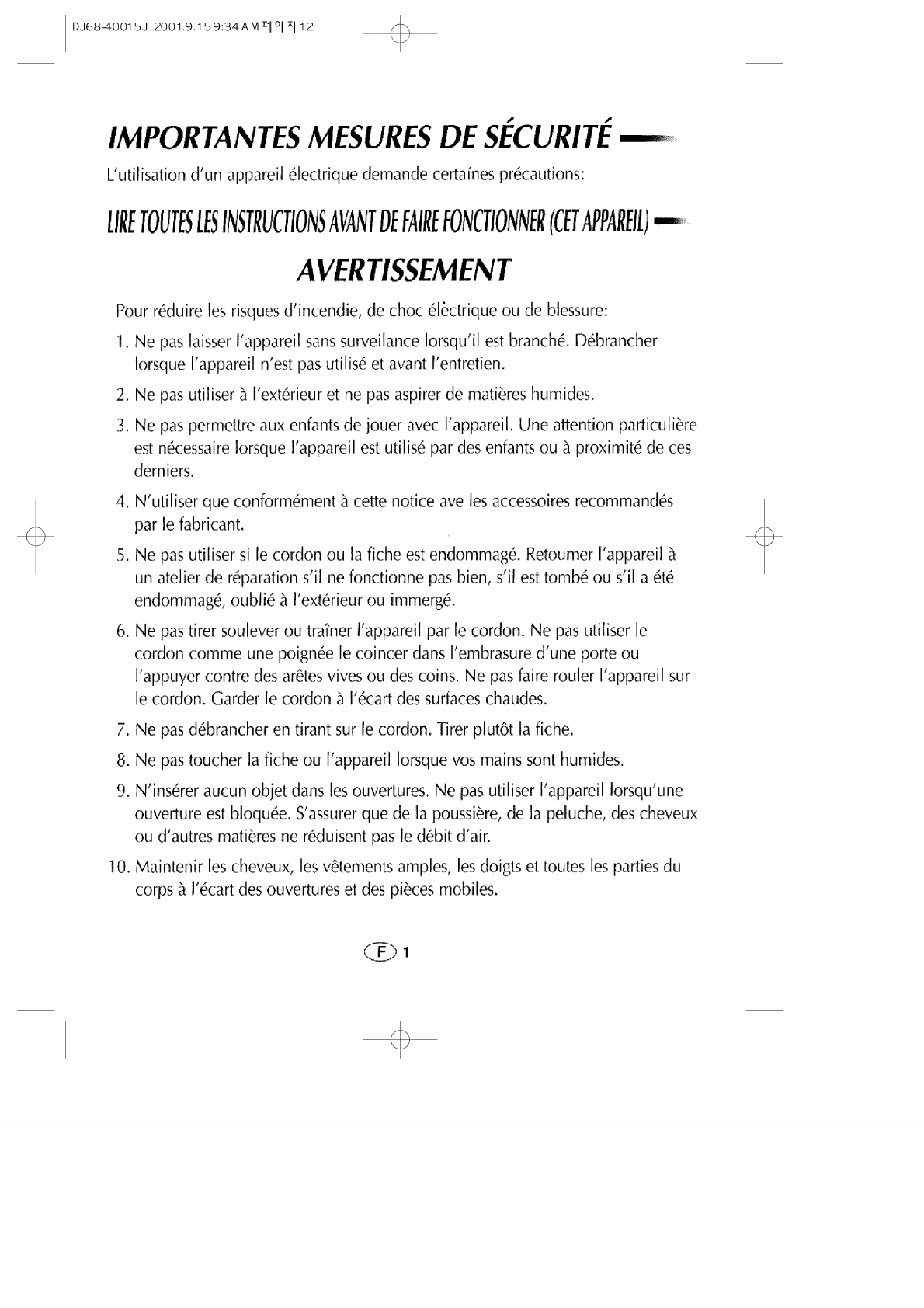

IMPORTANTES MESURES DE SÉCURITÉ
L'utilisation d'un appareil électrique demande certaines précautions:
LIRE TOUTES LES INSTRUCTIONS AVANT DE FAIRE FONCTIONNER (CET APPAREIL)
AVERTISSEMENT
Pour réduire les risques d’incendie, de choc électrique ou de blessure:
1.
it
, N’utiliser que conformément à cette notice ave les accessoires recommandés
. Ne pas utiliser si le cordon ou la fiche est endommagé. Retoumer l'appareil à
Ne pas laisser l'appareil sans surveilance lorsqu'il est branché. Débrancher
lorsque l'appareil n’est pas utilisé et avant l'entretien.
. Ne pas utiliser à l'extérieur et ne pas aspirer de matières humides.
,Ne pas permettre aux enfants de jouer avec l'appareil. Une attention particulière
pas p |
est nécessaire lorsque l'appareil est utilisé par des enfants ou à proximité de ces
derniers.
par le fabricant.
un atelier de réparation s'il ne fonctionne pas bien, s’il est tombé ou s'il a été
endommagé, oublié à l'extérieur ou immergé.
. Ne pas tirer soulever ou traîner l'appareil par le cordon. Ne pas utiliser le
p
cordon comme une poignée le coincer dans jembrasure d'une porte ou
l'appuyer contre des arêtes vives ou des coins. Ne pas faire rouler l'appareil sur
le cordon. Garder le cordon à l'écart des surfaces chaudes.
. Ne pas débrancher en tirant sur le cordon. Tirer plutôt la fiche.
. Ne pas toucher la fiche ou l'appareil lorsque vos mains sont humides.
9, N'insérer aucun objet dans les ouvertures, Ne pas utiliser l'appareil lorsqu'une
10.
ouverture est bloquée. S'assurer que de la poussière, de la peluche, des cheveux
ou d’autres matières ne réduisent pas le débit d'air.
Maintenir les cheveux, les vêtements amples, les doigts et toutes les parties du
corps à l'écart des ouvertures et des pièces mobiles.
LA Ki

DJ68-40015J 2001.9.159:34AM 1 °| 4] 13 D
We
13.
14,
15:
16.
17.
18.
19.
20.
21.
. Ne pas aspirer de matières en combustion ou qui dégagent de la fumée,
comme des cigarettes, des allumettes ou des cendres chaudes.
Ne pas utiliser l'appareil si le sac à poussière ou le iltre n'est pas en place.
Mettre toutes les commandes à la position ARRET avant de débrancher
l'appareil.
User de prudence lors du nettoyage des escaliers.
et ne pas faire fonctionner dans des endroits où peuvent se trouver de tels
liquides,
Entreposez votre aspirateur à l’intérieur dans un endroit propre et sec.
Ne pas utiliser des rallonges ou des prises qui n'ont pas de capacité suffisante
pour transporter le courant.
N'utiliser que le chargeur fourni par le fabricant pour recharger l'appareil.
Débrancher les appareils électrique avant de les balayer.
Le flexible contient des fils électriques. Ne pas utiliser s'il est endommagé,
coupé ou perforé. Eviter d’aspirer des objets pointus. P
Toujours placer l'interrupteur de l'appareil à la position ARRÊT avant de
brancher ou de débrancher le flexible ou la brosse à moteur.
CONSERVER CES INSTRUCTIONS
Afin de réduire le risque de choc électrique, cet appareil est muni d’une fiche
polarisée (une Si la fiche ne peut étre insérée dans la prise, retourner la fiche. Si la
fiche ne peut toujours pas étre insérée dans la prise, consulter un faire installer une
prise adéquate par un électricien qualifié. Ne pas modifier la fiche.
an Ki

DJ68-40015J 2001.9.159:34AM T| °| 7| 14 D

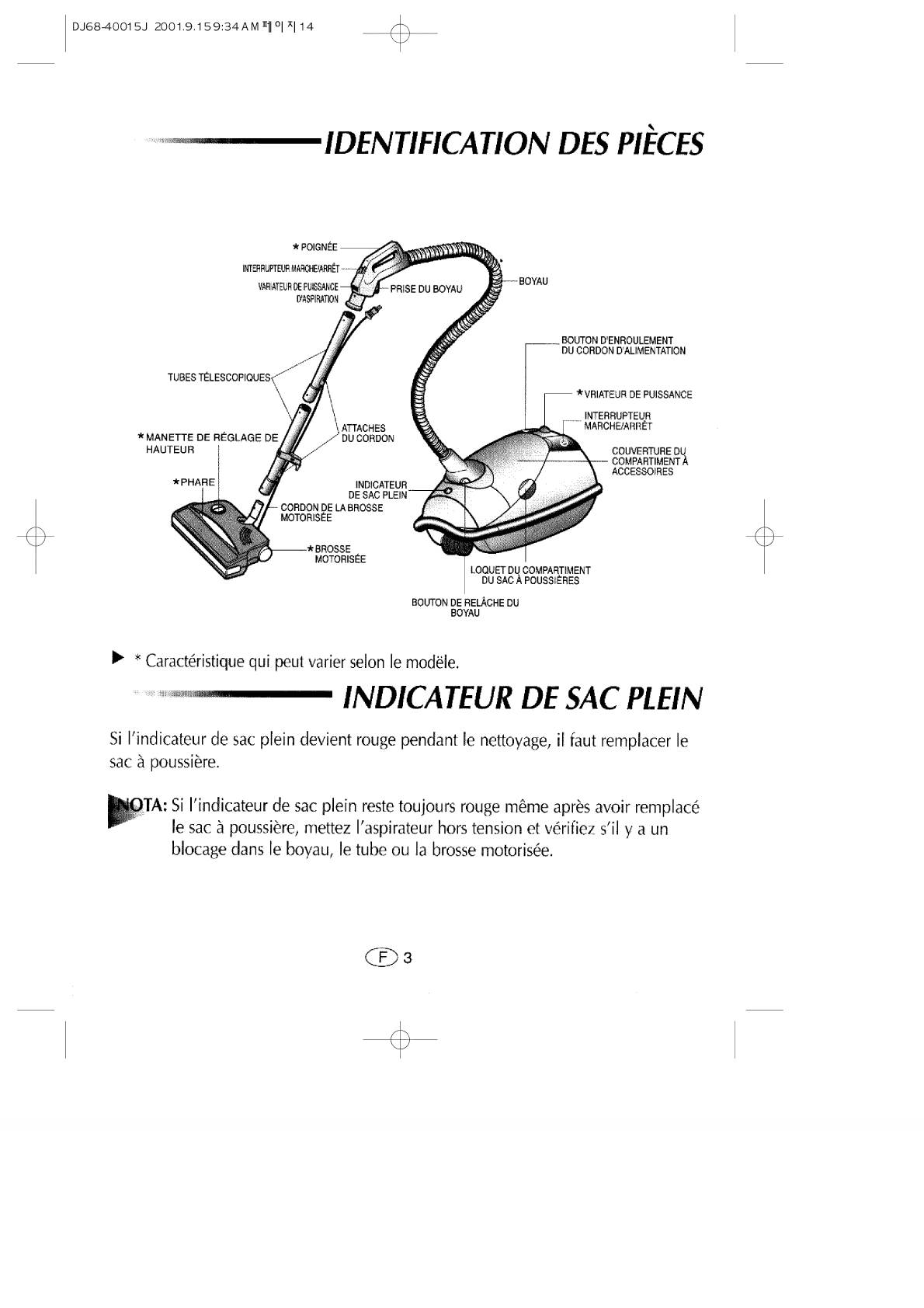

IDENTIFICATION DES PIÈCES
% POIGNÉE
INTERRUPTEUR MARCHE/ARRET ~~~
VARIATEUR DE PUISSANCE
DASPIRATION ,
ES BOYAU
m BOUTON D'ENROULEMENT
DU CORDON D'ALIMENTATION
TUBES TÉLESCOPIQUES
* VRIATEUR DE PUISSANCE
INTERRUPTEUR
ATTACHES
ie
* MANETTE DE REGLAGE DE / DU CORDON
HAUTEUR COUVERTURE DU
COMPARTIMENT A
| ACCESSOIRES
* PHARE | INDICATEUR _
DE SAC PLEIN
FF- CORDON DE LA BROSSE
MOTORISÉE
BROSSE |
MOTORISEE
LOQUET DU COMPARTIMENT
DU SAC À POUSSIÈRES
BOUTON DE RELÂCHE DU
BOYAU
P * Caractéristique qui peut varier selon le modéle.
=
{\DICATEUR
DE
SAC
PLEIN
Si l'indicateur de sac plein devient rouge pendant le nettoyage, il faut remplacer le
Sac a poussière,
TA: Si l'indicateur de sac plein reste toujours rouge même après avoir remplacé
le sac à poussière, mettez l'aspirateur hors tension et vérifiez s'il y a un
blocage dans le boyau, le tube ou la brosse motorisée.
LA Ki

DJ68-40015J 2001.9.159:34AM 10115 D
ASSEMBLAGE DE L’ASPIRATEUR
Raccordement du boyau à l'aspirateur
introduisez le boyau dans l'orifice de
l'aspirateur jusqu'à ce que vous entendiez
un déclic. (figure A-A)
Assemblage des tubes télescopiques
Insérez l'extrémité étroite d’un tube
télescopique dans l’autre tube. (figure
A-B). Tout en appuyant sur le bouton de
loquet avec votre pouce, continuez à
glisser un tube dans l'autre.
Tournez un tube dans le sens inverse de
l'autre jusqu'à ce que vous entendiez un
déclic et le bouton d'un tube s'insère dans
le trou de l’autre. Assurez-vous que le
bouton 55 inséré complètement.
Branchement du boyau aux tubes
télescopiques
Insérez la poignée du boyau dans le tube
jusqu'à ce que vous entendiez le déclic du
bouton de loquet. (figure A-C)
Tournez la poignée dans le sens inverse du tube jusqu'à ce que le bouton sur le
complètement.
Branchement de la brosse motorisée
Insérez l’autre extrémité du tube dans le col de la brosse motorisée jusqu'à ce que
vous entendiez le déclic du bouton de loquet. (figure B-A) Passez le cordon de la
brosse motorisée par dessous des tubes. (figure B-B)
Insérez le cordon de la brosse motorisée dans les attaches. (figure B-C)
Branchez la fiche du cordon sur la prise de la poignée (figure B-D)Votre aspirateur
est prêt à être utilisé.
CF) 4
LA Ki

DJ68-40015J 2001.9.159:34AM!01%|16 D
  EATRAN
1) TIREZ
Le cordon d'alimentation est d'une
longueur suffisamment longue pour
s'adapter bien à vos besoins.
2) ENROULEZ
Une fois vous avez fini de nettoyer,
tirez la fiche de la prise de courant et
appuyez légèrement sur le bouton
d'enroulement du cordon d'alimenta-
tion avec le doigt de pied.
TA: Quand vous désirez débrancher le cordon d'alimentation de la prise
murale, prenez le cordon par la fiche et non pas par le fil.
INTERRUPTEUR MARCHE /ARRET
Une fois le cordon d'alimentation branché a
la prise murale, vous pouvez mettre
l'aspirateur sous tension et hors tension en
appuyant légèrement sur l'interrupteur | |
marche/arrêt avec le doigt de pied. | | INTERRUPTEUR MARCHE ARRÉT
SEULEMENT
L
LE
MODÈLE
AVEC
VARIATEUR
DE
PUISSANCE)
La puissance d'aspiration peut être réglée a
l'aide du variateur de puissance afin
d'adapter l'appareil à la surface à nettoyer.
MIN = Ppour des tissus délicats tels que les
rideaux
ECO = Réglage économique pour les tapis
légèrement salés à salés
MAX = Pour les tapis très salés
CEs
an Ki

DJ68-40015J 20019.159:34AM101%|17 D

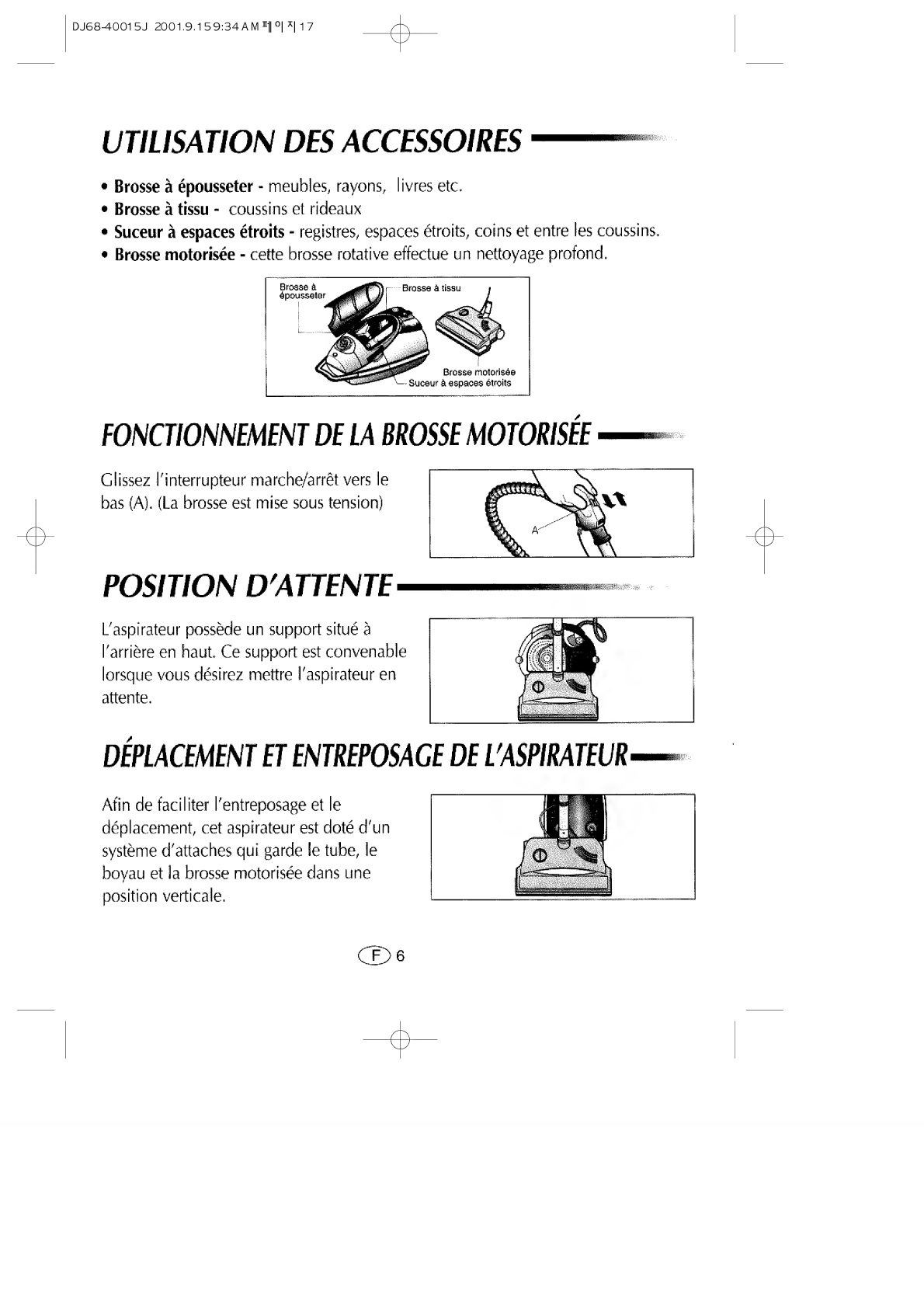

UTILISATION DES ACCESSOIRES
+ Brosse à épousseter - meubles, rayons, livres etc.
e Brosse à tissu - coussins et rideaux
e Suceur à espaces étroits - registres, espaces étroits, coins et entre les coussins.
 Brosse motorisée - cette brosse rotative effectue un nettoyage profond.
Brosse À Brosse à tissu
épousseter
|
Glissez l'interrupteur marche/arrét vers le
bas (A). (La brosse est mise sous tension)
POSITION D’ATTENTE
L'aspirateur possède un support situé a
l'arrière en haut. Ce support est convenable
lorsque vous désirez mettre l'aspirateur en
attente.
Afin de faciliter l’entreposage et le
déplacement, cet aspirateur est doté d'un
système d’attaches qui garde le tube, le
boyau et la brosse motorisée dans une
position verticale.
CP 6
LA Ki

DJ68-40015J 2001.9.159:34 AM T| °|7|18 D
REPLACEMENT DU SAC À POUSSIÈRE
1) Pour ouvrir le couvercle du compar- 2) Enlevez le sac à poussière de
timent du sac à poussière, soulevez l'aspirateur.
le loquet du couvercle situé à côté.
3) Après avoir sorti le sac à poussière, 4) Appuyez légèrement sur le couver-
insérez le col à carton du nouveau cle jusqu'à ce qu'il se referme de
sac à poussière complètement dans nouveau avec un déclic.
l'orifice d'aspiration.
DTA: Une fois le sac à poussière en tissu plein, nettoyez-le et réutilisez-le.
NOTA: Vous pouvez sceller le sac à poussière en retirant la pellicule protectrice de
la patte et repliant celle-ci sur l'ouverture.
D

DJ68-40015J 2001.9.159:34AM Tİ °| 7| 19 D

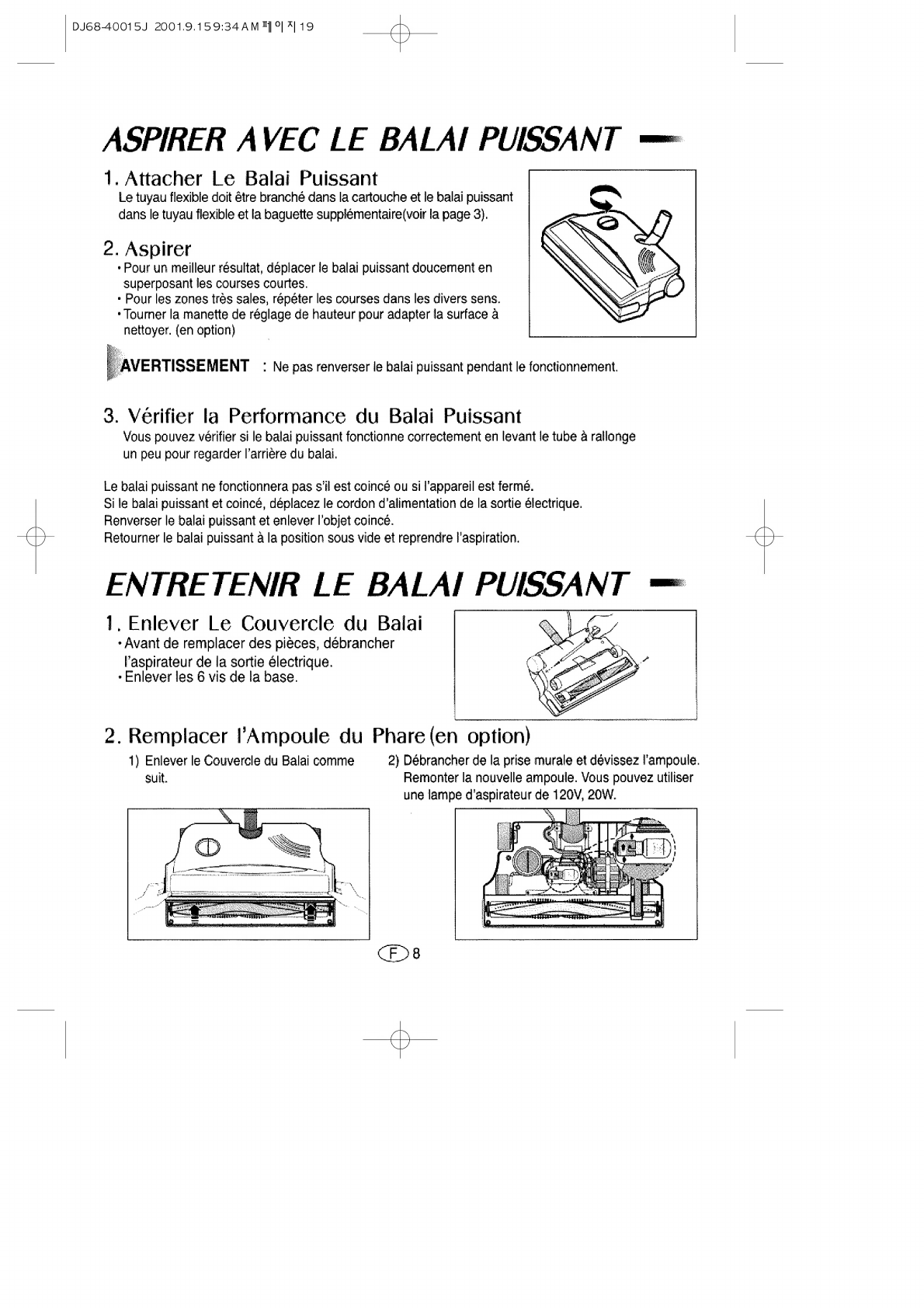

ASPIRER
AVEC
LE
BALAI
PUISSANT
==
1. Attacher Le Balai Puissant
Le tuyau flexible doit être branché dans la cartouche et le balai puissant
dans le tuyau flexible et la baguette supplémentaire(voir la page 3).
2. Aspirer
* Pour un meilleur résultat, déplacer le balai puissant doucement en
superposant les courses courtes.
- Pour les zones très sales, répéter les courses dans les divers sens.
* Tourner la manette de réglage de hauteur pour adapter la surface à
néttoyer. (en option)
j VERTISSEMENT : Ne pas renverser le balai puissant pendant le fonctionnement.
3. Vérifier la Performance du Balai Puissant
Vous pouvez vérifier si le balai puissant fonctionne correctement en levant le tube à rallonge
un peu pour regarder l'arrière du balai.
Le balai puissant ne fonctionnera pas s'il est coincé ou si l'appareil est fermé.
Si le balai puissant et coincé, déplacez le cordon d'alimentation de la sortie électrique.
Renverser le balai puissant et enlever l'objet coincé.
Retourner le balai puissant à la position sous vide et reprendre l'aspiration. D-
ENTRETENIR LE BALAI PUISSANT |
1, Enlever Le Couvercle du Balai
* Avant de remplacer des pièces, débrancher
l'aspirateur de la sortie électrique.
“ Enlever les 6 vis de la base.
2.
Remplacer
l'Ampoule
du
Phare
(en
option)
__
1) Enlever le Couvercle du Balai comme 2} Débrancher de la prise murale et devissez l'ampoule.
suit. Remonter la nouvelle ampoule. Vous pouvez utiliser
une lampe d'aspirateur de 120V, 20W.
LA Ki

DJ68-40015J 2001.9.159:35 AM [02120
P
3. Remplacer la Courroie à Rouleau du Balai
Soyez prudent lors du remplacement de la courroie qui commande le rouleau du balai. La traction
de la courroie est élevée.
1} Enlever le couvercle de l'aspirateur.
Saisir le rouleau du balai fermement
et tirer-le.
3 i
Rouleau de balai ©
3) Réinsérer le rouleau du balai s’assurant que
les deux bouts du rouleau du balai sont
ajustés dans les rainures de la tête de gicleur.
2) Enlever la courroie plate de l'arbre à moteur et
du rouleau du balai. Boucler la nouvelle courroie
autour de l'arbre à moteur et puis boucler-la
autour du rouleau de balai.
Arbre à moteur
4) Assurez-vous que la courroie n'est pas tordue.
Faites pivoter la courroie 3 ou 4 fois pour la
placer correctement sur le rouleau du balai et
pour s'assurer que toutes ies parties rotatives
se déplacent doucement. Remplacer la base.
4. Nettoyer le Rouleau du Balai
1) Fermer l'aspirateur et débrancher le cordon d'ali-
mentation.
2} Enlever le couvercle pour exposer le rouleau du
balai.
3) Détacher tous les peluches, les poils de tapis ou
les cheveux qui sont accumulés autour du
rouleau du balai avec une paire de ciseaux.
Remplacer la base.
LD gi
