Santé Forme W2020R Guide

Massivsauna
W2020R
206 x 206 x 204 cm
MONTAGEANLEITUNG DE
Deutsch EN
FR

Montageanleitung
S. 2/22
Montage Vorbereitung
Lesen Sie diese Montageanleitung gut durch und bewahren Sie sie in der Nähe
der Sauna auf. So können Sie jederzeit Produktinformationen nachlesen.
Wichtige Hinweise:
● Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste,
ob alle Einzelteile auch tatsächlich mitgeliefert wurden. Sollten Einzelteile
ausnahmsweise fehlen, benachrichtigen Sie spätestens 14 Tage nach Erhalt
der Kabine Ihren Händler.
● Der Raum, in dem die Saunakabine montiert wird, muss trocken sein und
eine entsprechende Luftzirkulation gewährleisten.
● Der Fußboden muss waagrecht und eben sein, bevorzugt Stein- oder Flie-
senboden.
● Für die Montagearbeiten der Kabine wird eine Mindestraumhöhe von 230 cm
benötigt.
● Es muss ein Wandabstand von mindestens 5 cm eingehalten werden.
● Die Innen zu verwendenden Holzteile dürfen nicht mit Imprägniermittel be-
handelt werden.
● Für die Montage benötigen Sie einen Helfer.
● Holz ist ein Naturprodukt, das trotz guter Lagerung aufquellen, schwinden
oder sich verziehen kann. Aus diesem Grund kann es vorkommen, dass bei
der Montage etwas Kraft aufgebracht werden muss.
● Alle Verschraubungen müssen vorgebohrt werden.
Achtung!
Der Elektroanschluss darf nur durch eine Elektrofachkraft oder eine ver-
gleichsweise qualifizierte Person ausgeführt werden.

Montageanleitung
S. 3/22
Überprüfung des rechten Winkel:
Benötigtes Werkzeug
● Hammer und Beilageholz oder einen Gummihammer
● Akkuschrauber mit Bits für Kreuzschrauben und Torx
● Rollmaßband
● BohrermitDurchmesser3mm,10 mm,20-30mm(fürStromkabelSaunaofen)
● Wasserwaage
● Innensechskant-Schlüssel 1,5 mm
● Universalmesser
● Leiter
Dieses Symbol kennzeichnet Tipps und nützliche Hinweise
DE
Vorbohren
Ablängen auf Naturmaß mit Feinsäge
80 cm
Vorsichtiger Umgang mit Glas: Besondere Vorsicht gilt den Glaskanten -
Gehärtetes Glas kann bei Stößen in kleine Scherben zerspringen. Legen
Sie ein Schutzpolster (z.Bsp.: Verpackungs-Karton) unter die Glaskante.
60 cm

Montageanleitung
S. 4/22
Wartung und Reinigung
● Die Sauna sollte mit einem feuchten Tuch gereinigt werden. Verwenden Sie
nur warmes Wasser - keine Reinigungsmittel.
● Wird die Sauna längere Zeit nicht benutzt, empfehlen wir, die Kabine einmal
im Monat aufzuheizen.
Harzgallen sind kein Reklamationsgrund. Da in Fichtenholz immer wieder
Harzgallen vorkommen und man beim Aussortieren nicht erkennen kann
in welcher Tiefe diese sich befinden.
Wenn diese knapp unter der Oberfläche sind brechen sie bei Hitzeent-
wicklung auf und „bluten“ aus.
Das ausgelaufene Harz kann man mit einemAceton gedrängtem Lappen
entfernen. Wenn lediglich Harztropfen entstehen, lassen Sie diese aus-
härten und schaben sie anschließend mit einem Messer vorsichtig ab.
Entsorgung
● Entsorgen Sie die Verpackungsmaterialien nach den gültigen Ent-
sorgungsrichtlinien.
● Altgeräte enthalten wiederverwendbare Materialien, aber auch schäd-
liche Stoffe. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den
Restmüll, sondern entsorgen Sie das Gerät nach den örtlich gelten-
den Vorschriften.

Montageanleitung
S. 5/22
Stückliste W2020R
4
Bodenrahmen Massivleisten 4 x 9 cm (2 Stk. 204 cm; 2 Stk. 148 cm - 1 x 45° schräg)
3
Eckleisten 90° 193 x 6 x 6 cm
2
Eckleisten 45° 193 x 6,4 x 6 cm mit Hettich - Einhängebeschläge
8
Seitenwände A/B 193 x 48 x 4 cm (1 Stk. mit Abluftausschnitt)
5
Seitenwände 193 x 44 x 4 cm (1 Stk. Elektroelement mit Hettich - Einhängebeschläge)
1
Seitenwand 193 x 44 x 4 cm mit Hettich - Einhängebeschläge)
5
Dachauflageleisten Massivleisten 4 x 4 cm (1 Stk. 193cm; 1 Stk. 197 cm; 2 Stk. 141,6 cm
1 x 45° schräg; 1 Stk. 89,7 cm 2 x 45° schräg)
-
5
Dachabdeckleisten Massivleisten 4 x 1,2 cm (1 Stk. 196cm; 1 Stk. 192cm; 2 Stk. 141,2cm
1 x 22,5° schräg; 1 Stk. 83,3 cm - 2 x 22,5° schräg)
-
2
Dachelemente 194 x 48 x 4 cm
1
Dachelement 194 x 49 x 4 cm
DE
1
Dachelement schräg 186 x 49 x 4 cm
3
Dachkranzleisten Massivleisten 4 x 2 cm (2 Stk. 149,5 cm - 1 x 22,5° schräg;
1 Stk. 85,8 cm - 2 x 22,5° schräg)
6
Bankauflageleisten Massivleisten 4 x 4 cm; (3 Stk. 58 cm; 2 Stk. 120 cm; 1 Stk. 48,5 cm)
2
Montageleisten für Banksichtblenden 26 x 4 x 4 cm
2
Bänke 195 x 60 x 10 cm
1
Bank 135 x 60 x 10 cm
1
Banksichtblende 195 x 34 x 2 cm
2
Rückenlehnen 190 x 28 x 2 cm
2
Kopfstützen 40 x 32 x 12 cm
1
Türstock 202 x 72 x 4 cm inkl.Glastüre 191,5 x 59 x 0,8 cm
1
Türbeschläge Set
1
Innenbeleuchtung
1
Lampensichtblende 52 x 24,5 x 3 cm
1
Bodenrost 70 x 50 cm
1
Ofenschutzgitter 3 tlg. 57 x 47,7 x 75 cm
1
Lüftungsschieber 52,5 x 14 x 1,2 cm
1
Fremde Federleiste 191 x 2,6 x 1,2 cm
3
lfm Silikonkabel 5 x 2,5 mm²
3
lfm Silikonkabel 3 x 1,5 mm²
1
Montagematerialset
1
Montageanleitung
Die Stückliste dient auch als Reklamationsbogen!

Montageanleitung
S. 6/22

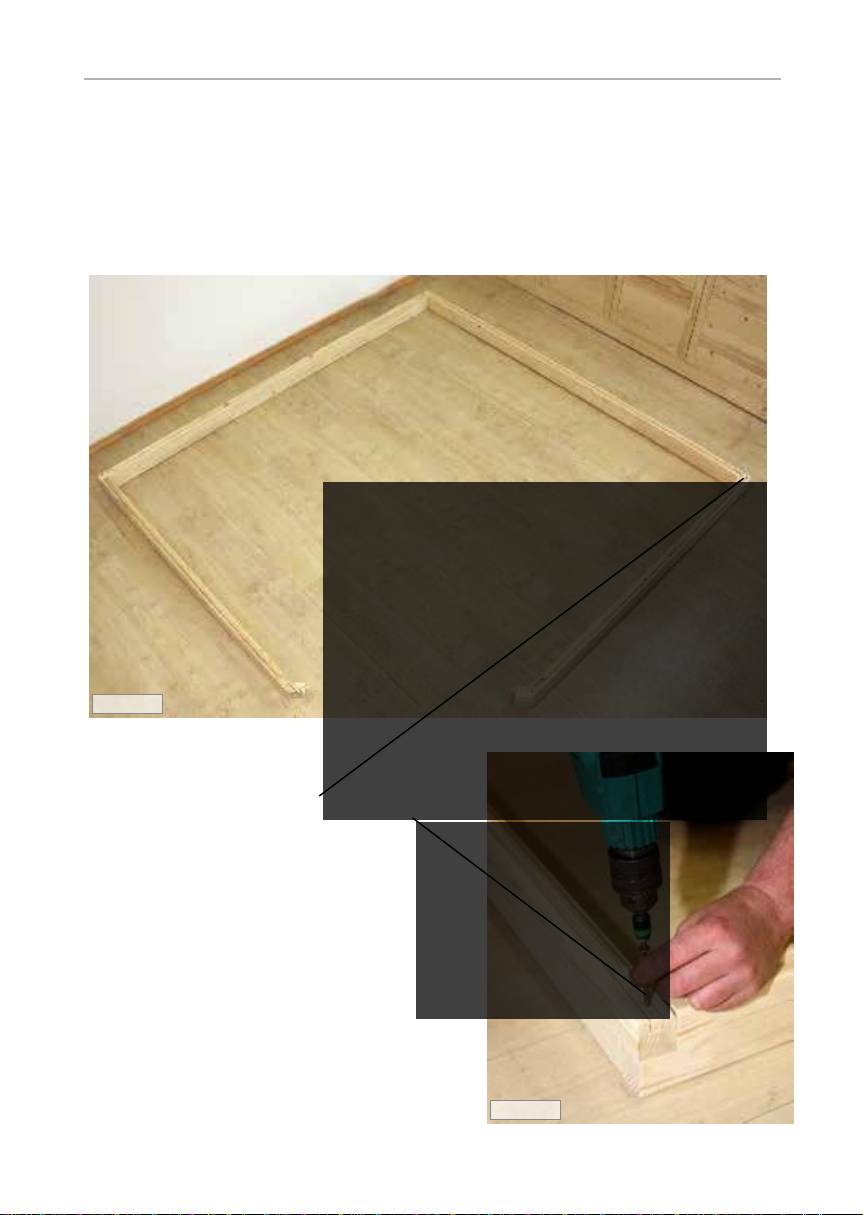

Schrauben 4

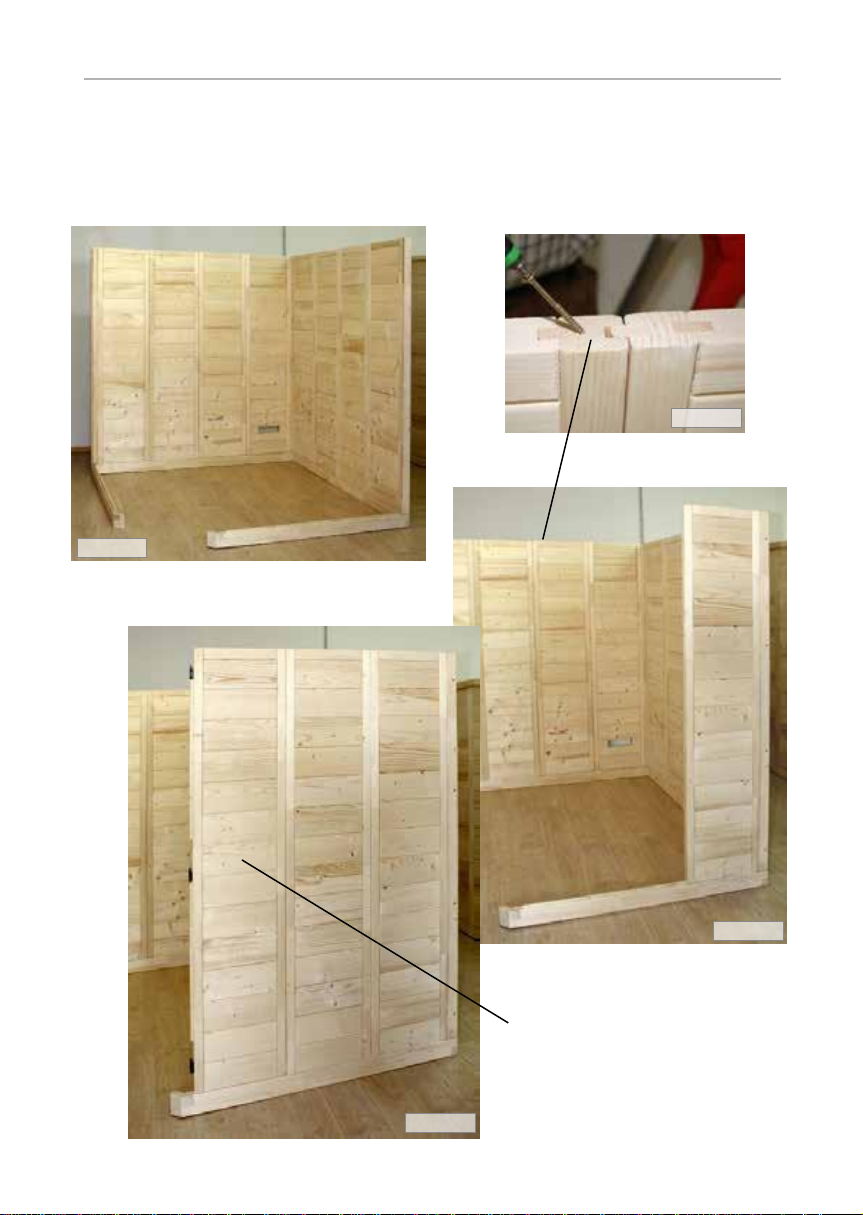

Abb 1.1
Abb 1.2
x 70 mm

Montageanleitung
S. 7/22

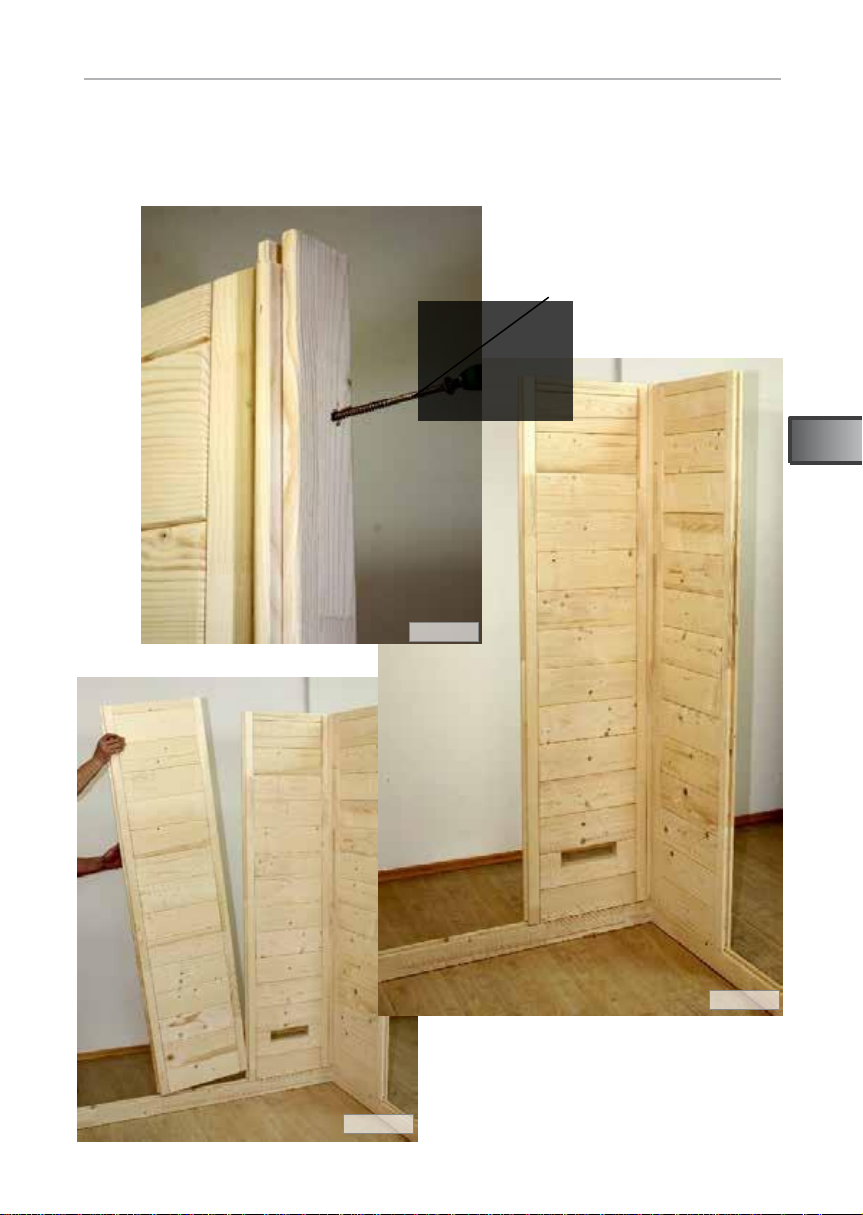

Abb 1.3
Abb 1.4
Abb 1.5
Schrauben 6 x 120 mm
DE

Montageanleitung
S. 8/22
Abb 1.6
Abb 1.8
Abb 1.9
Schrauben 4x 70 mm
Elektroelement
(links oder rechts der Türe)
Abb 1.7

Montageanleitung
S. 9/22
Abb 1.12
DE
Abb 1.10
Abb 1.11

Montageanleitung
S. 10/22
Abb 1.14
Abb 1.15

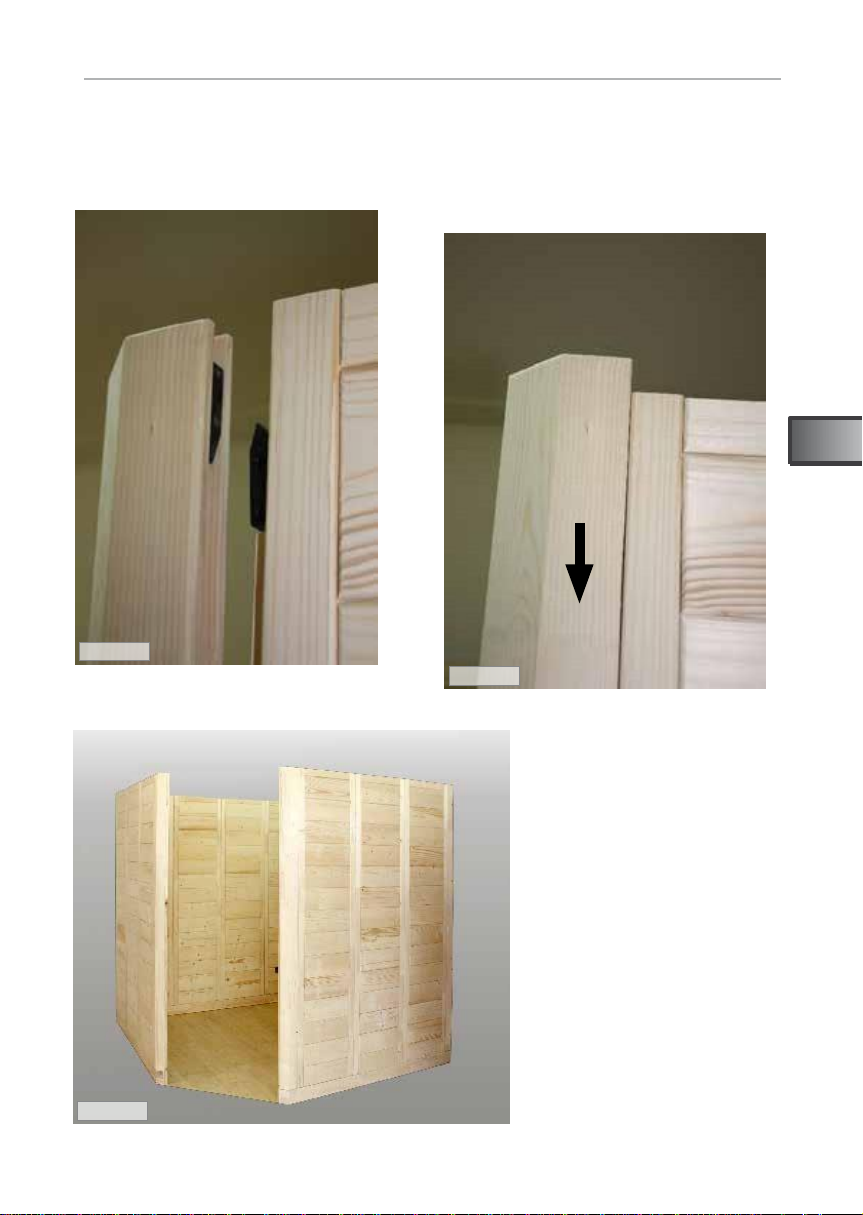

Transportleiste vom Türstock entfernen
Abb 1.13

Montageanleitung
S. 11/22

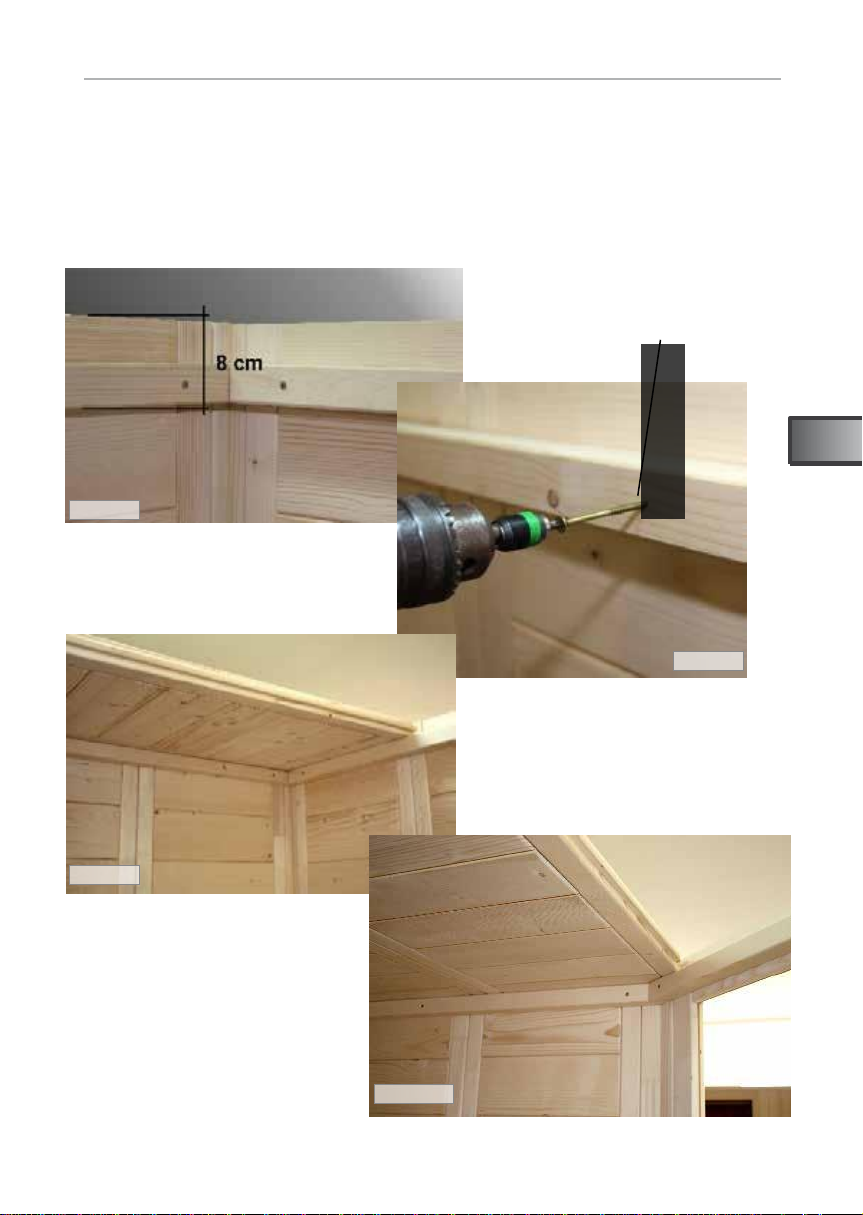

Abb 1.18
Abb 1.19
Abb.1.20
Abb 1.21
Dachauflageleisten - bitte oberhalb der Türe beginnen
Schrauben 4 x 70 mm
DE

Montageanleitung
S. 12/22
Schrauben 5 x 70 mm
Abb.1.23
Abb.1.22

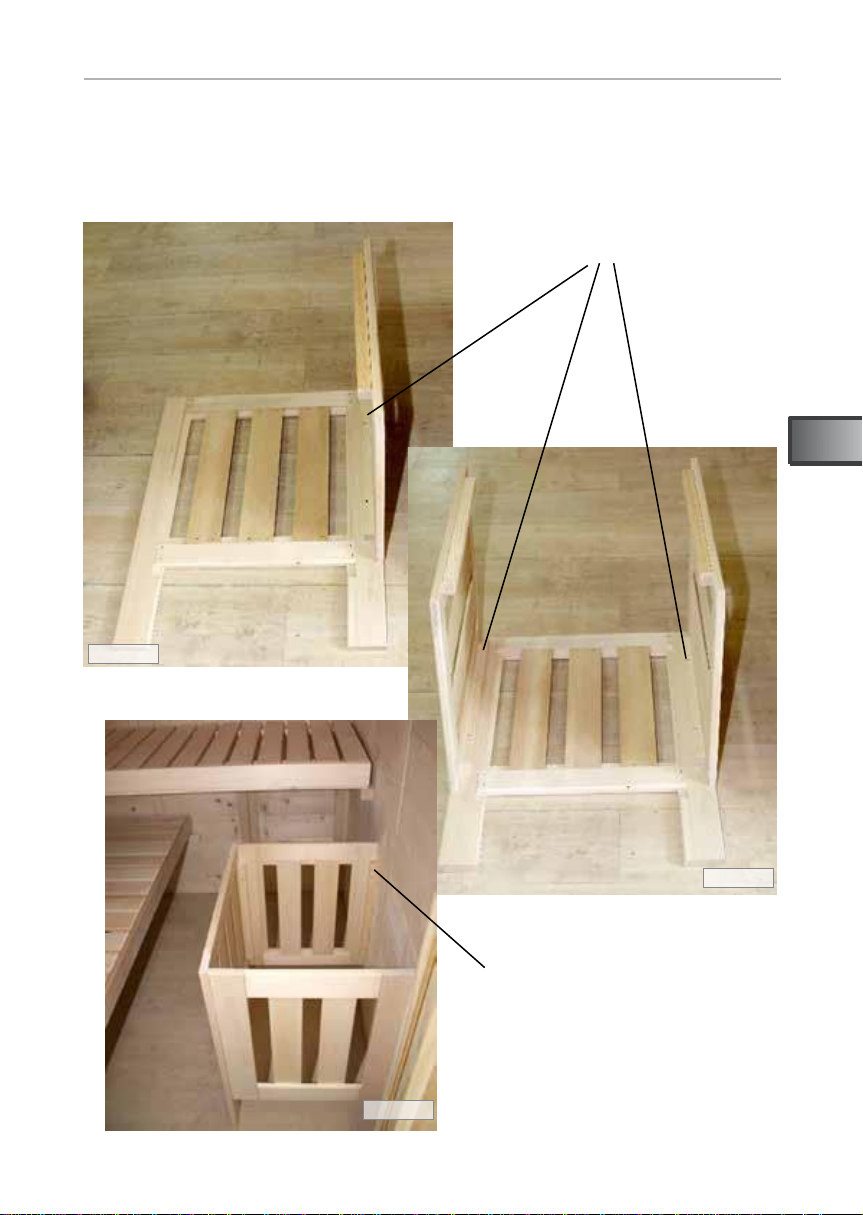

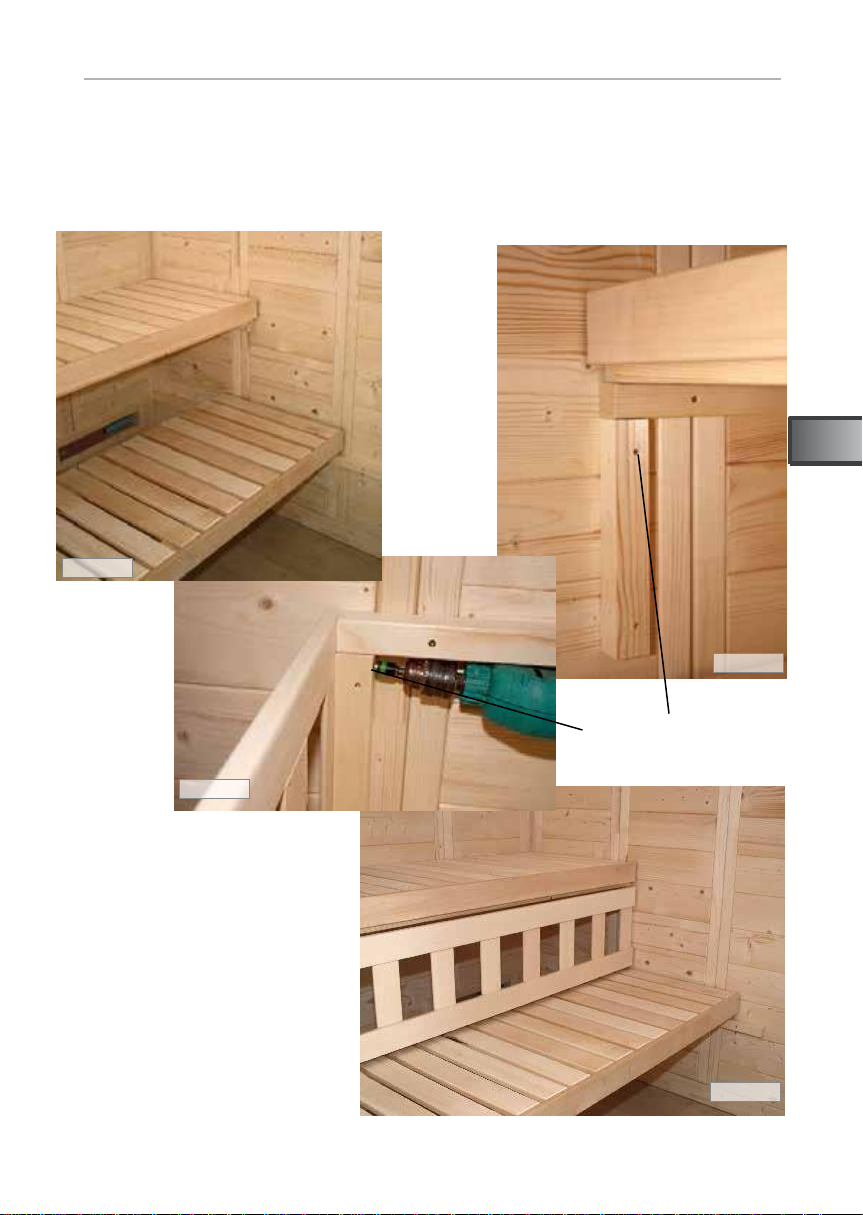

Bankauflageleisten
4 Stk. Schrauben 3 x 40 mm
Abb 1.24

Montageanleitung
S. 13/22
Abb 1.25
Abb 1.26
Abb 1.27
Abb 1.28
DE
Schrauben 4 x 60 mm

Montageanleitung
S. 14/22
Abb 1.29
Abb 1.30
Abb 1.31
Abb 1.29
Querbank von unten verschrau-
ben - Schrauben 4 x 70 mm
Schrauben 3 x 40 mm

Montageanleitung
S. 15/22
Abb 1.32
Abb 1.33
Abb 1.34
DE
Schrauben 3 x 40 mm

Montageanleitung
S. 16/22
Abb 1.35
Abb 1.36

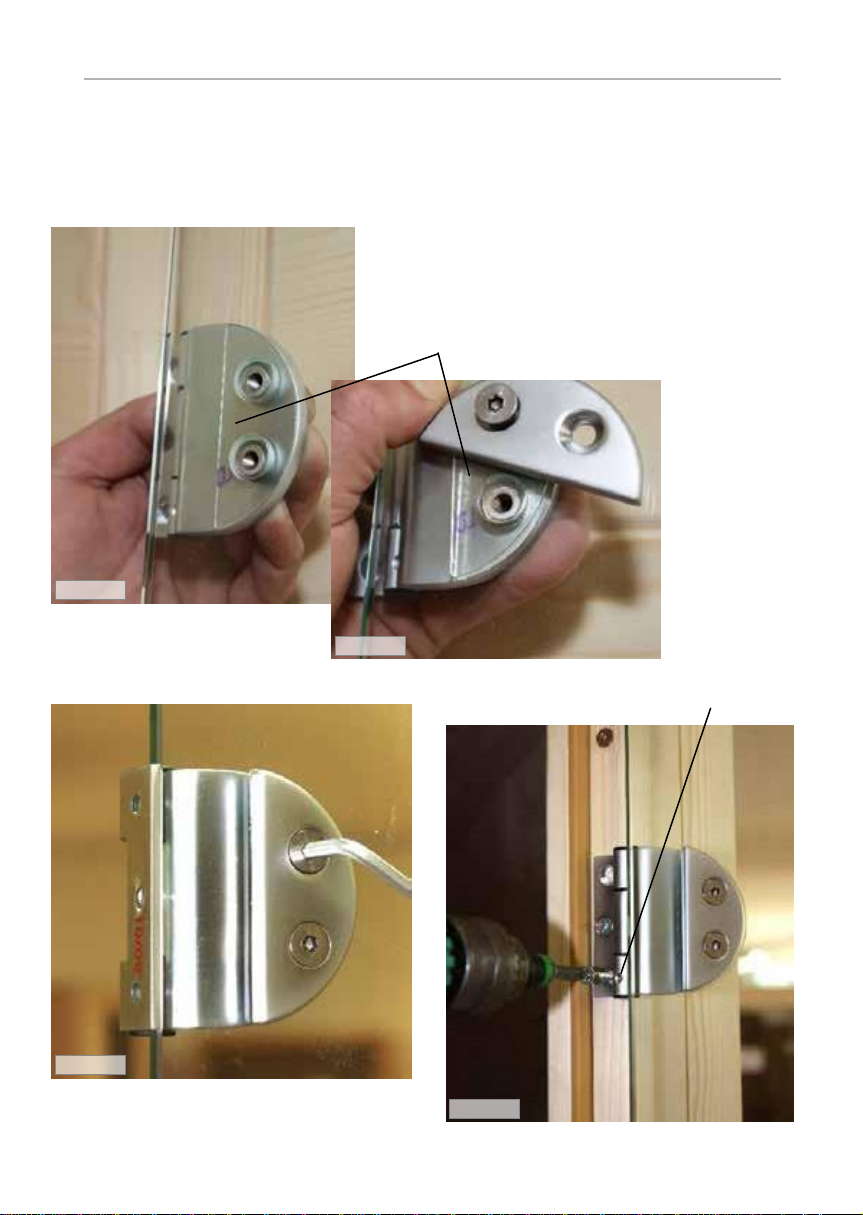

Silikonbeilage für Glastürbeschlä-
ge auf beiden Seiten der Glastüre.
Schrauben 4 x 30 mm
Abb 1.38
Abb 1.37

Montageanleitung
S. 17/22
Überschubblech auf Glastüre
aufstecken.
Abb 1.42
Abb 1.41
Türdichtung von Glastüre.
DE
Abb 1.39
Abb 1.40

Montageanleitung
S. 18/22
Abb 1.43
Abb 1.44
Abb 1.45
Silikoneinlage für Schraubenloch in
Glastüre
Innenseite
Glastüre links oder rechts montierbar

Montageanleitung
S. 19/22
Abb 1.46
Abb 1.47
Abb 1.48
Schrauben 3 x 40 mm
DE
Schrauben 3 x 40 mm

Montageanleitung
S. 20/22
Abb 1.49
Schrauben 3 x 40 mm
Abb 1.51
Abb 1.50

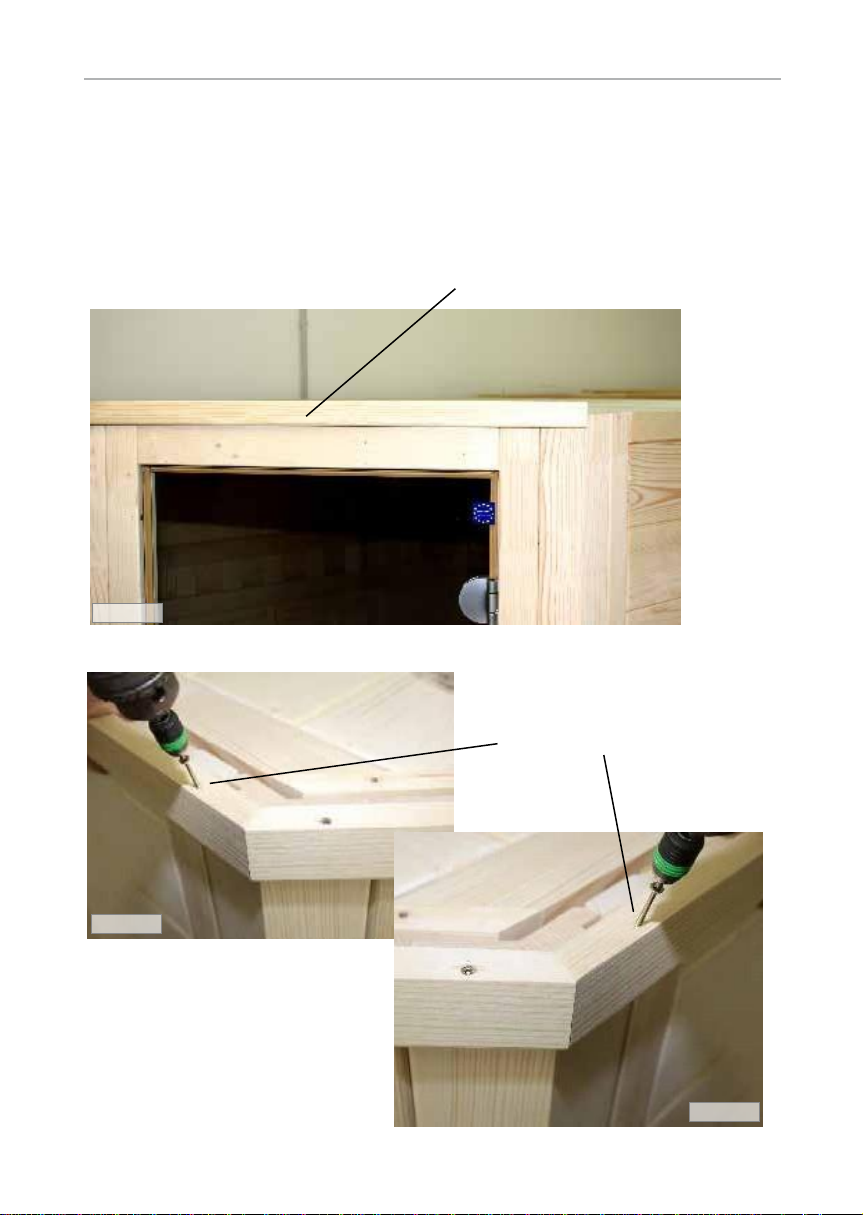

Beginnen Sie mit dem Dachkranz oberhalb der Türe
