Santec AB-81-485 User manual

Version 1.2sfi/1012/dt-engl/A6
BEDIENUNGSANLEITUNG / USER MANUAL
DEUTSCH / ENGLISH
Alarmbox für Speed-Dome VDC-727IR-WM
Alarm box for speed-dome VDC-727IR-WM
Modelle/Models:
AB-81-485
ABO-PWR-81-485
AB-81-485
ABO-PWR-81-486
(Alarmbox AB-81-485 im Außengehäuse verbaut;
Alarm box AB-81-485 integrated into outdoor housing)

Sehr geehrter Kunde,
vielen Dank, dass Sie sich für ein SANTEC Qualitätsprodukt entschieden haben.
Bitte lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung sorgfältig durch
und halten Sie sich unbedingt an alle hier beschriebenen Anweisungen.
Bei eventuell auftretenden Fragen zur Inbetriebnahme oder falls Sie eine Gewährleistung
oder Serviceleistung in Anspruch nehmen möchten, wenden Sie sich bitte an Ihren
Fachhändler oder rufen Sie uns an.
Zusätzliche Informationen finden Sie auch auf unserer Internetseite:
www.santec-video.com
Impressum:
Das Copyright dieser Bedienungsanleitung liegt ausschließlich bei der SANTEC BW AG.
Jegliche Vervielfältigung auch auf elektronischen Datenträgern bedarf der schriftlichen Genehmigung
der SANTEC BW AG. Der Nachdruck – auch auszugsweise – ist verboten.
Irrtum und technische Änderungen vorbehalten.
SANTEC ist ein eingetragenes Warenzeichen der SANTEC BW AG. Übrige evtl. genannte Firmen-
und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen
Inhaber.
© Copyright by SANTEC BW AG, Ahrensburg

Bedienungsanleitung / User manual
AB-81-485, ABO-PWR-81-485
_________________________________________________________________________________
- 3 -
Dear customer,
Thank you for purchasing a high quality SANTEC device.
We recommend that you read this manual thoroughly before operating your new system for
the first time. Please follow all instructions and observe the warnings contained in this
manual.
Please contact your local dealer or SANTEC directly if you have any questions or if you wish
to claim for a service or warranty.
You will find further information on our website:
www.santec-video.com
All rights reserved. This publication may not be reproduced, stored in a retrieval system or transmitted,
in any form or by any means (electronic, mechanical, photocopying, recording or otherwise), without
the written prior permission of SANTEC BW AG.
No reproduction of any part or excerpts thereof are permitted.
Errors excepted. Specifications are subject to change without notice for quality improvement.
SANTEC is a registered trademark of SANTEC BW AG. All other companies or products mentioned in
this publication are trademarks, registered trademarks or brands of the respective company.
© Copyright by SANTEC BW AG, Ahrensburg (Germany)

Bedienungsanleitung / User manual
AB-81-485, ABO-PWR-81-485
_________________________________________________________________________________
- 4 -
DEUTSCH
Inhaltsverzeichnis
Allgemeine Vorsichtsmaßnahmen 5
Allgemeine Sicherheitshinweise 6
1. Lieferumfang 8
2. Anwendungsbereiche 8
3. Funktionsweise 8
4. Anschlüsse der Alarmbox 9
5. DIP-Schalter 10
5.1 DIP-Schalter: Einstellung 10
5.2 DIP-Schalter: Anordnung auf der Platine 10
5.3 DIP-Schalter 1: Einstellung der Dome-Adresse 11
5.4 DIP-Schalter 2: Einstellung des Steuerprotokolls 11
5.5 DIP-Schalter 3: Aktivierung der Alarmeingänge 12
5.6 DIP-Schalter 4: Kaskadierung von Alarmboxen 13
6. Alarmbox im Außenschutzgehäuse (ABO-PWR-81-485) 15
7. Technische Daten 16
ENGLISH
Table of contents
Safety precautions 18
Safety instructions 19
1. Items included in the delivery 21
2. Applications 21
3. How it works 21
4. Alarm box connections 22
5. DIP switches 23
5.1 DIP switch: Settings 23
5.2 DIP switch: Arrangement on board 23
5.3 DIP switch 1: Setting the dome address 24
5.4 DIP switch 2: Setting the protocol 24
5.5 DIP switch 3: Activating the alarm inputs 25
5.6 DIP switch 4: Daisy-chaining alarm boxes 26
6. Alarm box in outdoor housing (ABO-PWR-81-485) 28
7. Technical specifications 29

Bedienungsanleitung / User manual
AB-81-485, ABO-PWR-81-485
_________________________________________________________________________________
- 5 -
Allgemeine Vorsichtsmaßnahmen
Vorsicht
Erläuterung der verwendeten Symbole
Gefahr: Das Gefahrensymbol weist auf lebensgefährliche Spannung hin. Öffnen
Sie niemals das Gerätegehäuse, Sie könnten einen lebensgefährlichen elektri-
schen Schlag erleiden.
Achtung: Das Achtungssymbol weist auf unbedingt zu beachtende Betriebs-
und Wartungsanweisungen hin.
CE-Richtlinien
Vorsicht: Änderungen und Modifizierungen, die nicht ausdrücklich durch die zuständige
Genehmigungsbehörde genehmigt worden sind, können zum Entzug der Genehmigung zum
Betreiben des Gerätes führen.
Dieses Gerät entspricht den CE-Richtlinien.
VORSICHT
LEBENSGEFAHR
NICHT ÖFFNEN
V
ORSICHT: SETZEN SIE SICH NICHT DER
GEFAHR EINES ELEKTRISCHEN SCHLAGES
AUS UND ÖFFNEN SIE NICHT DIE
GEHÄUSEABDECKUNG ODER DIE
GERÄTERÜCKSEITE.
IM GERÄTEINNERN BEFINDEN SICH KEINE
KOMPONENTEN, DIEGEWARTET WERDEN
MÜSSEN.
ÜBERLASSEN SIE WARTUNGSARBEITEN
QUALIFIZIERTEM PERSONAL.

Bedienungsanleitung / User manual
AB-81-485, ABO-PWR-81-485
_________________________________________________________________________________
- 6 -
Allgemeine Sicherheitshinweise
Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als
Nachschlagewerk verwahrt werden.
Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt
werden. Benutzen Sie für die Reinigung ein feuchtes Tuch.
Benutzen Sie keine scharfen Reinigungsmittel oder Sprühdosen. Das Typenschild darf nicht
ersetzt werden.
Benutzen Sie keine Zusatzgeräte, die nicht vom Hersteller des Gerätes empfohlen wurden. Diese
können die Funktionalität des Gerätes beeinflussen und schlimmstenfalls Verletzungen und einen
elektrischen Schlag herbeiführen oder sogar Feuer auslösen.
Betreiben Sie das Gerät niemals in der Nähe von Wasser oder anderen Flüssigkeiten.
Das Gerät sollte an einem sicheren Ort und auf fester Unterlage gemäß den Angaben des
Herstellers installiert werden. Schweres Gerät sollte mit großer Sorgfalt transportiert werden.
Schnelle Halts, übermäßige Krafteinwirkungen und unebener Boden können die Ursache sein,
dass das Gerät zu Boden fällt und schweren Schaden an Personen und anderen Objekten
verursacht.
Eventuell am Gerät befindliche Öffnungen dienen der Entlüftung und schützen das Gerät vor
Überhitzung. Diese Öffnungen dürfen niemals zugedeckt oder zugestellt werden. Sorgen Sie
dafür, dass das Gerät nicht überhitzt wird.
Verwenden Sie nur die empfohlene Betriebsspannungsversorgung. Wenn Sie nicht sicher sind, ob
die am Installationsort vorhandene Stromversorgung verwendet werden kann, fragen Sie Ihren
Händler.
Ein Gerät, das von einer polarisierten Stromversorgung versorgt wird, hat meistens als Sicher-
heitsvorkehrung einen Netzanschlussstecker mit unterschiedlichen Klinken, welche nur auf eine
Art und Weise mit der Netzsteckdose verbunden werden können. Versuchen Sie niemals, diese
Sicherheitsvorkehrung eines polarisierten Steckers außer Betrieb zu setzen.
Wenn das Gerät eine Stromversorgung mit Erdungsanschluss erfordert, dann sollte es auch nur
an eine entsprechende Netzsteckdose mit Erdungsanschluss angeschlossen werden. Steht eine
solche Schukosteckdose nicht zur Verfügung, dann sollte sie von einem Elektriker installiert
werden.
Anschlusskabel sollten so verlegt werden, dass man nicht darauf treten kann oder dass sie durch
herab fallende Gegenstände beschädigt werden können.
Bei einem Gewitter oder bei längerer Nutzungspause sollte das Gerät immer von der
Betriebsspannung getrennt werden. Lösen Sie auch andere Kabelverbindungen. Auf diese Weise
schützen Sie das Gerät vor Blitzschäden oder Stromstößen.
Setzen Sie Netzsteckdose und Netzkabel niemals einer Überbelastung aus. Feuer und elektrische
Schläge können die Folge sein.
Stecken Sie niemals Gegenstände durch die Öffnungen des Geräts. Sie können Spannungs-
führende Teile berühren und einen elektrischen Schlag erhalten.
Vergießen Sie auch niemals Flüssigkeiten über das Gerät.

Bedienungsanleitung / User manual
AB-81-485, ABO-PWR-81-485
_________________________________________________________________________________
- 7 -
Bei Betriebsstörungen oder einem vollständigen Betriebsausfall schalten Sie das Gerät aus und
trennen es von der Versorgungsspannung. Versuchen Sie niemals, selbst Wartungs- oder
Reparaturarbeiten bei geöffnetem Gehäuse durchzuführen, da Sie sich gefährlichen Spannungen
aussetzen. Überlassen Sie Wartungs- oder Reparaturarbeiten ausschließlich qualifizierten
Fachwerkstätten.
Als Ersatzteile dürfen nur Teile verwendet werden, die vom Hersteller zugelassen wurden oder
solche, die identische Leistungsdaten aufweisen. Nicht genehmigte Ersatzteile können zu
Schäden an Personen (elektrischer Schlag) und Gerät (Feuer) führen.
Nach jeder Wartung oder Reparatur des Geräts muss das Gerät auf einwandfreien Betrieb
überprüft werden.
Die Installation des Geräts sollte nur von qualifiziertem Wartungspersonal ausgeführt werden und
muss den örtlichen Spezifikationen und Vorschriften entsprechen.
Bitte beachten Sie im Fall der Entsorgung unbrauchbarer Geräte die geltenden gesetzlichen
Vorschriften.
Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer
Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen. Bitte entsorgen Sie
das Gerät bei Ihrer örtlichen kommunalen Sammelstelle.
Über dieses Handbuch
Dieses Handbuch dient zur Unterstützung bei der Verwendung der Alarmboxen AB-81-485
und ABO-PWR-81-485.
Diese Bedienungsanleitung unterliegt einer strikten Qualitätskontrolle. Dennoch kann keine
Garantie dafür gegeben werden, dass keine Fehler enthalten sind. Es können Änderungen
zu der Bedienungsanleitung vorgenommen werden ohne vorherige Ankündigung.
Bevor Sie dieses Gerät in Gebrauch nehmen, lesen Sie diese Anleitung sorgfältig durch.
Bewahren Sie diese Anleitung für die künftige Verwendung gut auf. Überprüfen Sie, ob alle
Komponenten des Geräts mitgeliefert wurden. Sollten Komponenten fehlen, so nehmen Sie
das Gerät nicht in Betrieb und wenden sich an Ihren Fachhändler. Versuchen Sie nicht, ein
defektes Gerät selbst zu reparieren, sondern lassen Sie die Reparaturen ausschließlich von
qualifiziertem Fachpersonal ausführen!
Bei unsachgemäßer Handhabung entfällt jeglicher Garantieanspruch.

Bedienungsanleitung / User manual
AB-81-485, ABO-PWR-81-485
_________________________________________________________________________________
- 8 -
1. Lieferumfang
1x Alarmbox AB-81-485 bzw. ABO-PWR-81-485
1x Netzanschlusskabel (nur bei AB-81-485)
1x Handbuch
2. Anwendungsbereich
Diese Alarmbox ist zur Verwendung mit dem SANTEC IP Speed-Dome VDC-727IR-WM
konzipiert. Die Alarmbox ist notwendig, um z.B. alarmgesteuerte Preset-Positionen des
Speed-Domes aufzurufen.
Die Alarmbox AB-81-485 ist für Inneninstallationen mit dem Speed-Dome VDC-727IR-WM
vorgesehen.
Die Alarmbox ABO-PWR-81-485 wurde für Außeninstallationen mit dem Speed-Dome
VDC-727IRWM entwickelt. Sie verfügt zusätzlich über ein integriertes Netzteil sowie eine
integrierter Kontaktschiene.
3. Funktionsweise
Die Alarmbox dient zum alarmgesteuerten Preset-Aufruf, z.B. des SANTEC Speed-Domes
VDC-727IR. Eingehende Alarmkontakte werden über eine angeschlossene RS-485 Leitung
zum Dome als zugeordneter Preset-Befehl weitergeleitet.
Wenn am Alarmeingang ein Alarm anliegt, so wird kurzzeitig (100 ms) am Alarmausgang ein
Kontakt geschaltet (NO / NC).
Die Alarmbox verfügt über 8 Alarmeingänge sowie über einen Alarmausgang.
Es können bis zu maximal 8 Alarmboxen miteinander kombiniert werden.

Bedienungsanleitung / User manual
AB-81-485, ABO-PWR-81-485
_________________________________________________________________________________
- 9 -
4. Anschlüsse der Alarmbox
Am Außengehäuse der Alarmbox finden Sie folgende Anschlussmöglichkeiten:
Betriebs-
spannungs-
Anzeige
(LED)
Anschluss
Ein/Ausgang
RS-485
(Steuerleitung)
Betriebs-
spannungs-
anschluss
12 V DC /
24 V AC
1x Alarm-
Ausgang 8x Alarm-
Eingänge

Bedienungsanleitung / User manual
AB-81-485, ABO-PWR-81-485
_________________________________________________________________________________
- 10 -
5. DIP-Schalter

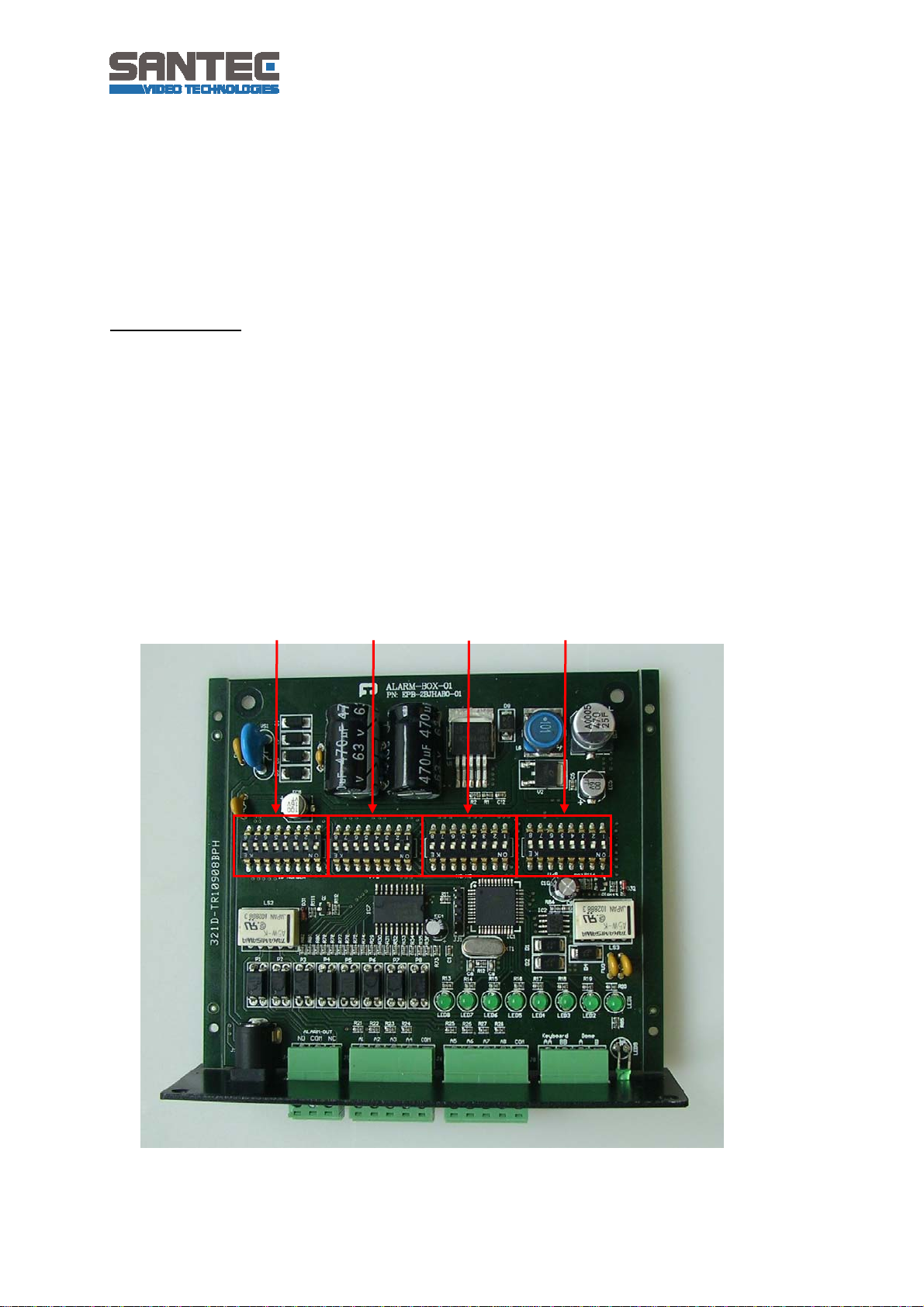

Die Alarmbox wird über DIP-Schalter konfiguriert. Die DIP-Schalter befinden sich auf der
Platine im Inneren der Alarmbox.
5.1 DIP-Schalter: Einstellung
Vorgehensweise:
Zur Einstellung der DIP-Schalter trennen Sie bitte die Alarmbox von der
Betriebsspannung.
Öffnen Sie das Gehäuse (4 Schrauben auf der Geräteanschlussseite lösen).
Ziehen Sie die Platine vorsichtig aus dem Gehäuse.
Jetzt können die DIP-Schalter eingestellt werden (siehe auch die folgenden Kapitel).
Wenn Sie alle DIP-Schalter eingestellt haben, setzen Sie die Platine wieder vorsichtig
ins Gehäuse (Führungsschiene der Platine beachten).
Schrauben Sie das Gehäuse wieder zu.
Schließen Sie die Alarmbox wieder an die Betriebsspannung an.
5.2 DIP-Schalter: Anordnung auf der Platine
DIP-SW-1 DIP-SW-2 DIP-SW-3 DIP-SW-4

Bedienungsanleitung / User manual
AB-81-485, ABO-PWR-81-485
_________________________________________________________________________________
- 11 -
5.3 DIP-Schalter 1: Einstellung der Dome-Adresse
Mit DIP-Schalter 1 wird die ID des zu steuernden Domes eingestellt.
DIP-Schalter/
Adresse 1 2 3 4 5 6 7 8
0 OFF OFF OFF OFF OFF OFF OFF OFF
1 ON OFF OFF OFF OFF OFF OFF OFF
2 OFF ON OFF OFF OFF OFF OFF OFF
3 ON ON OFF OFF OFF OFF OFF OFF
4 OFF OFF ON OFF OFF OFF OFF OFF
5 ON OFF ON OFF OFF OFF OFF OFF
6 OFF ON ON OFF OFF OFF OFF OFF
7 ON ON ON OFF OFF OFF OFF OFF
8 OFF OFF OFF ON OFF OFF OFF OFF
9 ON OFF OFF ON OFF OFF OFF OFF
10 OFF ON OFF ON OFF OFF OFF OFF
11 ON ON OFF ON OFF OFF OFF OFF
12 OFF OFF ON ON OFF OFF OFF OFF
13 ON OFF ON ON OFF OFF OFF OFF
14 OFF ON ON ON OFF OFF OFF OFF
15 ON ON ON ON OFF OFF OFF OFF
…
255 ON ON ON ON ON ON ON ON
5.4 DIP-Schalter 2: Einstellung des Steuerprotokolls
Mit DIP-Schalter 2 wird die Alarmbox auf das zu verwendende Steuerprotokoll eingestellt.
Die Werkseinstellung ist PELCO D, 2400 Bds (bps).
DIP-Schalter /
Protokoll Protokoll-Auswahl Standard Baud-Rate
1 2 3 4 5 6 7+8
Sensormatica OFF ON OFF OFF ON OFF X
* PELCO D ON ON OFF OFF OFF OFF X
PELCO P/4800 OFF OFF ON OFF OFF ON X
PELCO P/9600 ON OFF X
Alec OFF ON ON ON ON OFF X
Ultrak ON ON ON ON ON OFF X
Baud-Rate
* 2400 bps OFF OFF
4800 bps OFF ON
9600 bps ON OFF
19200 bps ON ON
Werkseinstellungen sind mit * gekennzeichnet.

Bedienungsanleitung / User manual
AB-81-485, ABO-PWR-81-485
_________________________________________________________________________________
- 12 -
5.5 DIP-Schalter 3: Aktivierung der Alarmeingänge
Mit DIP-Schalter 3 wird festgelegt, ob ein Alarmeingang aktiv sein soll oder nicht.
DIP-Schalter/
Sensortyp 1 2 3 4 5 6 7 8
Generell OFF ON ON ON ON ON ON ON ON
Generell ON OFF OFF OFF OFF OFF OFF OFF OFF
Die Alarmbox verfügt über acht Alarmeingänge. Jeder DIP-Schalter entspricht einem
Alarmeingang. So steht z.B. der DIP-Schalter 1 für den Alarmschalter 1. Wenn Sie „Generell
ON“ für den DIP-Schalter 1 wünschen, so muss dieser auf „OFF“ stehen.
„Generell OFF“ bedeutet, dass der Alarmeingang offen ist und erst bei einem eingehenden
Alarm geschaltet wird.
„Generell ON“ bedeutet, dass der Alarmeingang geschlossen ist und erst bei einem
eingehenden Alarm geöffnet wird.

Bedienungsanleitung / User manual
AB-81-485, ABO-PWR-81-485
_________________________________________________________________________________
- 13 -
5.6 DIP-Schalter 4: Kaskadierung von Alarmboxen
Es können bis zu acht Alarmboxen zusammen geschaltet werden.
Hierbei gelten folgende DIP-Schalter Stellungen:
Alarmbox ID-Nummer Triggerhaltezeit bei erkanntem Alarm
DIP-Schalter/
Alarmbox-ID 1 2 3
DIP-Schalter/
Standbildzeit 4 5
* 1 OFF OFF OFF * 3 Sek. OFF OFF
2 ON OFF OFF 6 Sek. ON OFF
3 OFF ON OFF 9 Sek. OFF ON
4 ON ON OFF 12 Sek. ON ON
5 OFF OFF ON
6 ON OFF ON
7 OFF ON ON
8 ON ON ON
Werkseinstellungen sind mit * gekennzeichnet.
Die bis zu acht zusammen geschalteten Alarmboxen sprechen bis zu 64 Alarm-Preset-
Positionen im Speed-Dome an.
Alarmbox ID Nr. 1 Alarm-Preset-Positionen Nr. 171 bis Nr. 178
Alarmbox ID Nr. 2 Alarm-Preset-Positionen Nr. 179 bis Nr. 186
Alarmbox ID Nr. 3 Alarm-Preset-Positionen Nr. 1 bis Nr. 8
Alarmbox ID Nr. 4 Alarm-Preset-Positionen Nr. 9 bis Nr. 16
Alarmbox ID Nr. 5 Alarm-Preset-Positionen Nr. 17 bis Nr. 24
Alarmbox ID Nr. 6 Alarm-Preset-Positionen Nr. 25 bis Nr. 32
Alarmbox ID Nr. 7 Alarm-Preset-Positionen Nr. 33 bis Nr. 40
Alarmbox ID Nr. 8 Alarm-Preset-Positionen Nr. 41 bis Nr. 48
Die Preset-Positionen 49 – 170 sind nicht belegt, da diese schon durch andere
Protokollfunktionen vergeben sind.
Triggerhaltezeit:
Wird ein Alarmsignal angelegt, so wird das nächste Alarmsignal erst nach Ablauf der
eingestellten Triggerhaltezeit erkannt.

Bedienungsanleitung / User manual
AB-81-485, ABO-PWR-81-485
_________________________________________________________________________________
- 14 -
Zusammenschaltung von Alarmboxen:

Bedienungsanleitung / User manual
AB-81-485, ABO-PWR-81-485
_________________________________________________________________________________
- 15 -
6. Alarmbox im Außenschutzgehäuse (ABO-PWR-81-485)
Diese Kombination besteht aus einem wetterfesten Außenschutzgehäuse mit eingebauter
Alarmbox AB-81-485, einem Netzteil 24 V AC / 75 VA und einer Anschlusseinheit mit
Arbeitssteckdose.
Für den Anschluss der eingebauten Alarmbox AB-81-485 gelten die Angaben in den
vorherigen Kapiteln.
Bei der Wandmontage stellen Sie bitte sicher, dass die Wand stabil genug ist, das Gewicht
der gesamten Einheit tragen zu können.
Damit keine Feuchtigkeit in die Box eindringen kann, dichten Sie bitte die
Montageschraublöcher ab und achten Sie bei der Kabelausführung darauf, dass die PG-
Verschraubungen dicht sind.
Alarmbox AB-81-485
Netzteil
24 V AC
75 VA
Arbeits-
steckdose
Sicherung
16A
Betriebsspannungs-
eingang 230 V AC
PE / L / N
PG-Verschraubung
(M25) für:
Netzleitung
Steuerleitung RS-
485
Betriebsspannung
skabel zum Dome
Zur freien
Verfügung
Betriebsspannungs-
ausgang 24 V AC
24V / PE / 24V

Bedienungsanleitung / User manual
AB-81-485, ABO-PWR-81-485
_________________________________________________________________________________
- 16 -
7. Technische Daten
Modell AB-81-485 ABO-PWR-81-485
Typ Alarmbox für VDC-727IR-
WM zur Inneninstallation Alarmbox für VDC-727IR- WM im Außengehäuse
Alarmausgänge 1
Alarmeingänge 8
RS-485 Ausgänge 1
RS-485 Eingänge 1
Anschlüsse Schraubklemmen
Integriertes Netzteil Nein Ja, 24 V AC (3,15A)
Betriebsspannung 12 V DC / 24 V AC 230 V AC
Leistungsaufnahme < 1,5 Watt Max. 75 Watt
Abmessungen (B x H xT) 138 x 35 x 110 mm 300 x 400 120 mm
Gewicht 284 g 3,4 kg
Schutzart -/- IP-66
Betriebstemperatur 0° bis +40° C -10° bis +40° C
Empfohlenes Netzteil VCA-12V-1.5ASA
VCA-24V-1A -/-
Irrtum und technische Änderung vorbehalten.

Bedienungsanleitung / User manual
AB-81-485, ABO-PWR-81-485
_________________________________________________________________________________
- 17 -

Bedienungsanleitung / User manual
AB-81-485, ABO-PWR-81-485
_________________________________________________________________________________
- 18 -
Safety precautions
Caution
Description of symbols
Danger: This symbol is intended to alert the user to the presence of un-insulated
"dangerous voltage" within the product’s enclosure that may be of sufficient
magnitude to constitute a risk of electric shock to a person.
Warning: This symbol is intended to alert the user to the presence of important
operating and maintenance (servicing) instructions in the literature accompanying
the appliance.
CE compliance
Attention: Any changes or modifications to this appliance which have not been explicitly
approved of by the respective regulatory authority, may lead to a prohibition of usage of this
appliance.
This appliance complies with the CE guidelines.

Bedienungsanleitung / User manual
AB-81-485, ABO-PWR-81-485
_________________________________________________________________________________
- 19 -
Safety instructions
Before operating the appliance, please read this manual carefully and retain it for further
reference.
Before cleaning the appliance, it has to be switched off and unplugged from the power outlet.
Wipe the appliance with a soft damp cloth.
Do not use harsh cleansers or aerosols for cleaning. The type label may not be replaced.
Do not use attachments unless recommended by the manufacturer as they may affect the
functionality of the appliance and result in the risk of fire, electric shock or injury.
Never install the appliance in areas exposed to water or other liquids.
The appliance has to be installed in a safe and stable location according to the instructions of the
manufacturer. Care should be used when moving heavy equipment. Quick stops, excessive force,
and uneven surfaces may cause the appliance to fall causing serious injury to persons and
damage to objects.
Openings in the appliance, if any, are provided for ventilation to ensure reliable operation of the
appliance and to protect if from overheating. These openings must not be covered or blocked.
Please make sure that the appliance does not overheat.
The appliance should only be operated from the type of power source indicated on the marking
label. If you are not sure of the type of power supplied at the installation location, please contact
your local dealer.
An appliance which is powered through a polarized plug (a plug with one blade wider than the
other) will fit into the power outlet only one way. This is a safety feature. If you are unable to insert
the plug into the outlet, try reversing the plug. Do not defeat the safety purpose of the polarized
plug.
If the appliance is powered through a grounding-type plug, the plug will only fit into a grounding-
type power outlet. This is a safety feature. If your outlet does not have the grounding plug
receptacle, contact your local electrician.
Route power cords and cables in a manner to protect them from damage by being walked on or
pinched by items places upon or against them.
For protection of the appliance during a lightning storm or when it is left unattended and unused
for a longer period, unplug the appliance from the wall outlet. Disconnect any antennas or cable
systems that may be connected to the appliance. This will prevent damage to the appliance due to
lightning or power-line surges.
Do not overload wall outlets and extension cords as this can result in a risk of fire or electric
shock.
Never insert items into the openings of the appliance. They may touch parts under electric current
which may cause an electric shock.
Never pour any liquids over the appliance.

Bedienungsanleitung / User manual
AB-81-485, ABO-PWR-81-485
_________________________________________________________________________________
- 20 -
In case of any operating interruption or a complete operating failure please switch off the
appliance and disconnect it from the wall outlet. Never attempt to service or repair the appliance
yourself, as opening or removing covers may expose you to dangerous voltage or other hazards.
Refer all servicing to qualified service personnel.
When replacement parts are required, be sure that the service technician uses replacements parts
specified by the manufacturer or that have the same characteristics as the original part.
Unauthorized substitutions may result in fire, electric shock or other hazards.
Upon completion of any service or repairs to the appliance, ask the service technician to perform
safety checks to verify that the appliance is in proper operating condition.
The appliance should only be installed by qualified service personnel and has to comply with local
specifications and regulations.
Never point the camera at an object with a high degree of luminance. Bright vertical or horizontal
lines can result in a distortion (outshine) of the entire image on the monitor. This artifact is not an
error but a particularity of semiconductor CCDs when they are directly exposed to a powerful light
source.
If the camera is operated in locations with extremely differing light conditions, the aperture has to
be adapted.
Please respect the local legal regulations on waste if you need to dispose of discarded appliances.
This symbol means that electrical appliances need to be disposed of properly and not
simply with unsorted household refuse. Please respect local regulations on waste
disposal.
About this user manual
This manual aims at assisting the user on how to operate the alarm box AB-81-485 or
ABO-PWR-81-485.
This manual is subject to rigid quality control. However, no guarantee can be given that mistakes are
not present. We reserve the right to make changes to the manual without prior notice.
Before operating the appliance, please read this manual carefully and retain it for further reference.
Verify that all appliance items are included in the delivery. Should items be missing, do not operate the
appliance and contact your local dealer.
Never attempt to repair the appliance yourself. This should only be done by qualified service
personnel.
Improper handling of the appliance will invalidate the warranty.
Subject to technical changes without prior notice. Errors excepted.
