SA206 INSTRUCTION MANUAL

We’ll Make It Stress-Free

If you have any questions along the way, just give us a call.

1-800-359-5520. We’re ready to help!

Scan for more information

about this product

san.us/449

IMPORTANT SAFETY INSTRUCTIONS – SAVE THESE INSTRUCTIONS – PLEASE READ ENTIRE MANUAL PRIOR TO USE

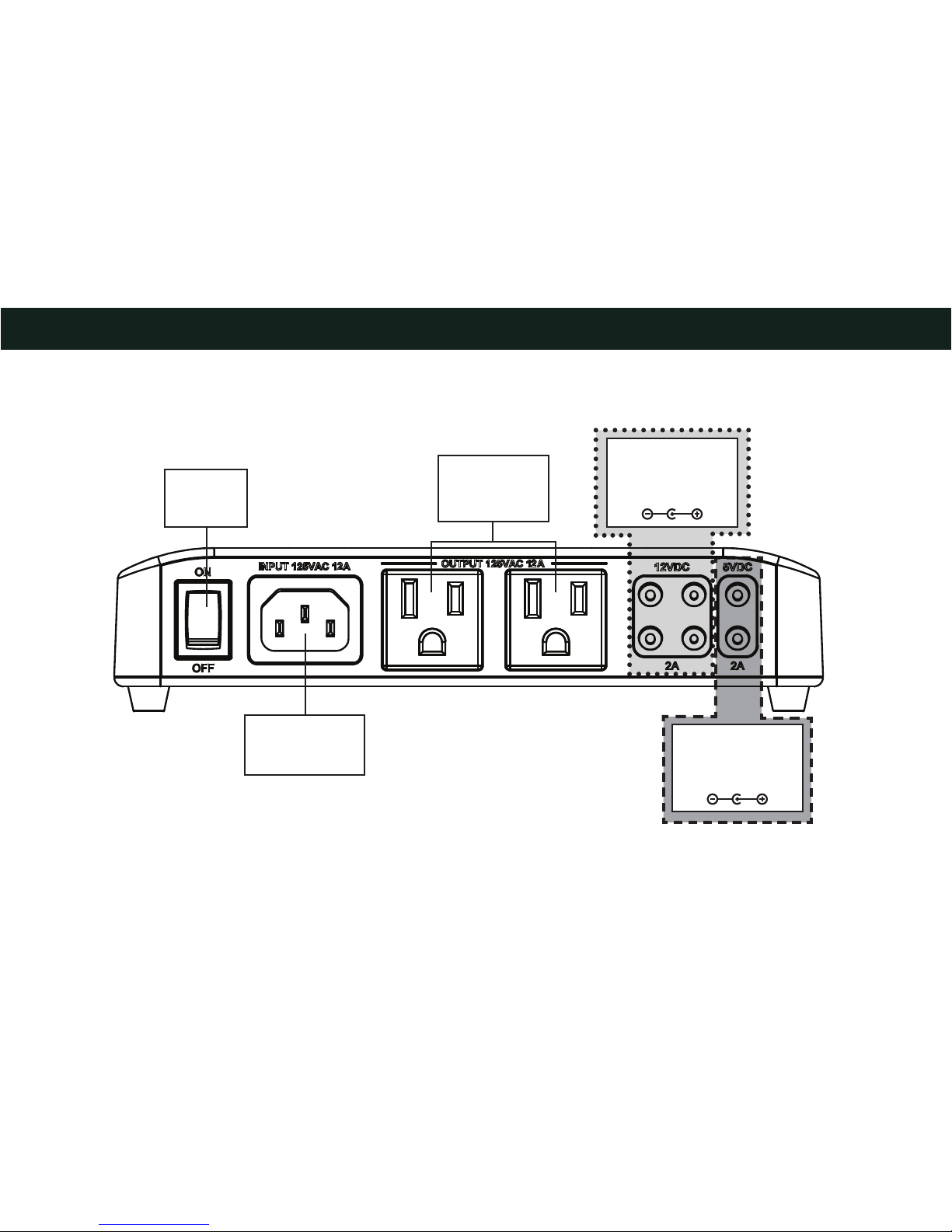

12 VDC

2A Max Total*

5.5mm OD

2.5mm ID

* Maximum DC Output:

12VDC - 2A

5VDC - 2A

Each individual jack can output up to 2A.

Do not exceed maximum ratings.

Master

Power

Switch

IEC Power

Inlet

12A/125V/60HZ

Power Outlet

125 VAC

60 Hz

12A

Power Outlets

5 VDC

2A Max Total*

5.5mm OD

2.1mm ID

CAUTION: Avoid potential personal injuries and property damage!

ƕTo Reduce the Risk of Electric Shock - Use Only in Dry Locations Indoors!

ƕThe input plug of this power tap is intended to serve as the disconnect device, it shall be easily accessible and withdrawn.

ƕThis power center does not contain internal circuit breaker protection. INSTALLER MUST ensure that the input of this power center

is connected individually to an electrical service panel that is protected with a UL Listed 20A (Maximum) circuit breaker for overload

protection of the power center.

ƕNot for use with ground-fault circuit-interrupter receptacles or receptacles with indicatior lights or controls.

ƕTo reduce the risk of fire or electric shock, do not use this device with a receptacle in which the slot openings to not align with the

blades.

ƕDo not install this device if there is not at least 30 feet (10 meters) or more of wire between the electrical outlet and the electrical service

panel.

ƕAll accessories must be grounded.

ƕElevated Operating Ambient - If installed in a closed or multi-unit rack assembly, the operating ambient temperature of the rack

environment may be greater than room ambient. Therefore, consideration should be given to installing the equipment in an environment

compatible with the maximum ambient temperature (32-104°F/30-40°C) speciﬁed by the manufacturer.

ƕReduced Air Flow - Installation of the equipment in a rack should be such that the amount of air ﬂow required for safe operation of the

equipment is not compromised.

ƕCircuit Overloading - Consideration should be given to the connection of the equipment to the supply circuit and the eect that

overloading of the circuits might have on overcurrent protection and supply wiring. Appropriate consideration of equipment nameplate

ratings should be used when addressing this concern.

ƕDo not use this product for any purpose not explicitly specified by manufacturer.

ƕIf you do not understand these instructions, or have doubts about the safety of the installation, assembly or use of this product, contact

Customer Service or call a qualified contractor.

ƕManufacturer is not responsible for damage or injury caused by incorrect assembly or use.

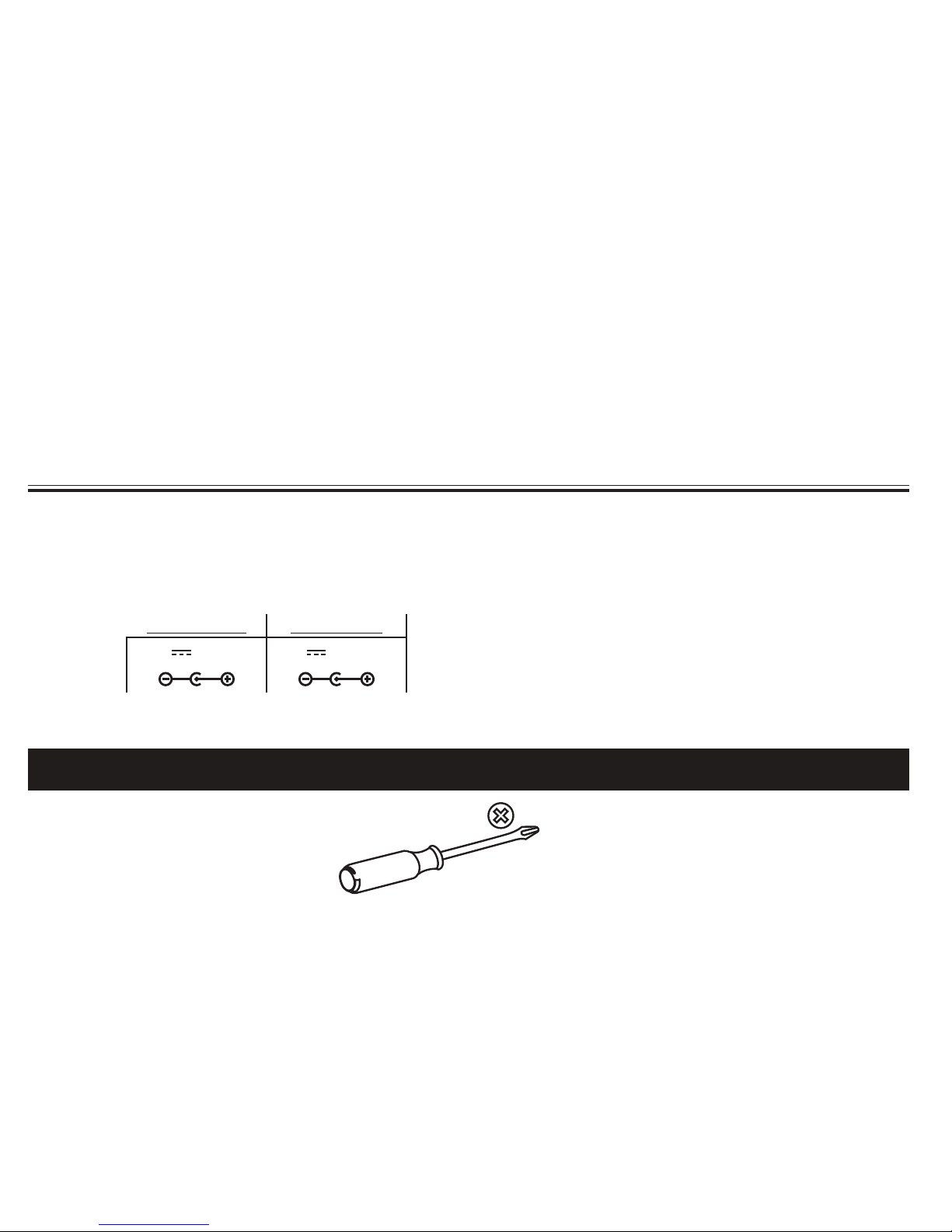

Recommended Tools

WARRANTY

The SA206 SANUS ECO-Mini™ Multi-volt Power Supply is covered by a five year product warranty against manufacturer’s defects. If you

have any questions or experience any problems with your Sanus product, please contact Sanus Customer Service.

Specifications

ƕPower Input Connection: IEC 320 C14 (Use power supply cord with NEMA 5-15P plug type only.)

ƕ1500 joule

ƕEMI/RFI noise filtration

ƕ12A/125V/60Hz

ƕSuppressed voltage rating: L-N 400V

ƕOutputs: 12 VDC 2A Max 5 VDC 2A Max

12V 2A Max*5V 2A Max** Maximum DC Output:

12VDC - 2A

5VDC - 2A

Each individual jack can output up to 2A.

Do not exceed maximum ratings.

5V DC

2A Max

12V DC

2A Max

3.5 mm OD

1.35 mm ID

5.5 mm OD

2.1 mm ID

5.5 mm OD

2.1 mm ID

5.5 mm OD

2.5 mm ID

5.5 mm OD

2.5 mm ID

WARNING: This product contains small items that could be a choking hazard if swallowed.

Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the damaged item

to your dealer; contact Customer Service. Never use damaged parts!

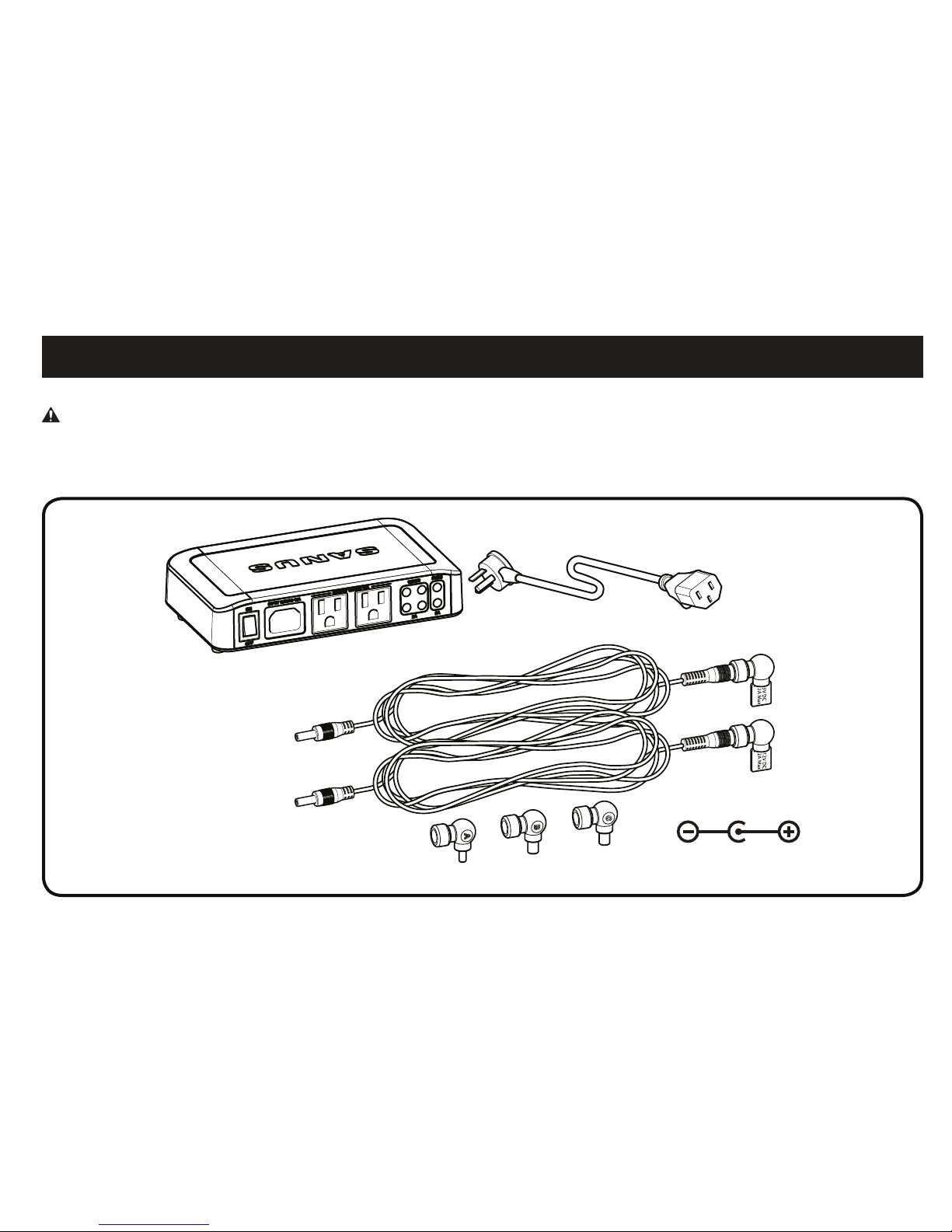

Supplied Parts

ECO-Mini with Power Cord

ECO-Mini DC Cable Kit with Adapters

ECO-Mini DC Cable Kit

3.5 mm OD

1.35 mm ID

5.5 mm OD

2.1 mm ID

5.5 mm OD

2.5 mm ID

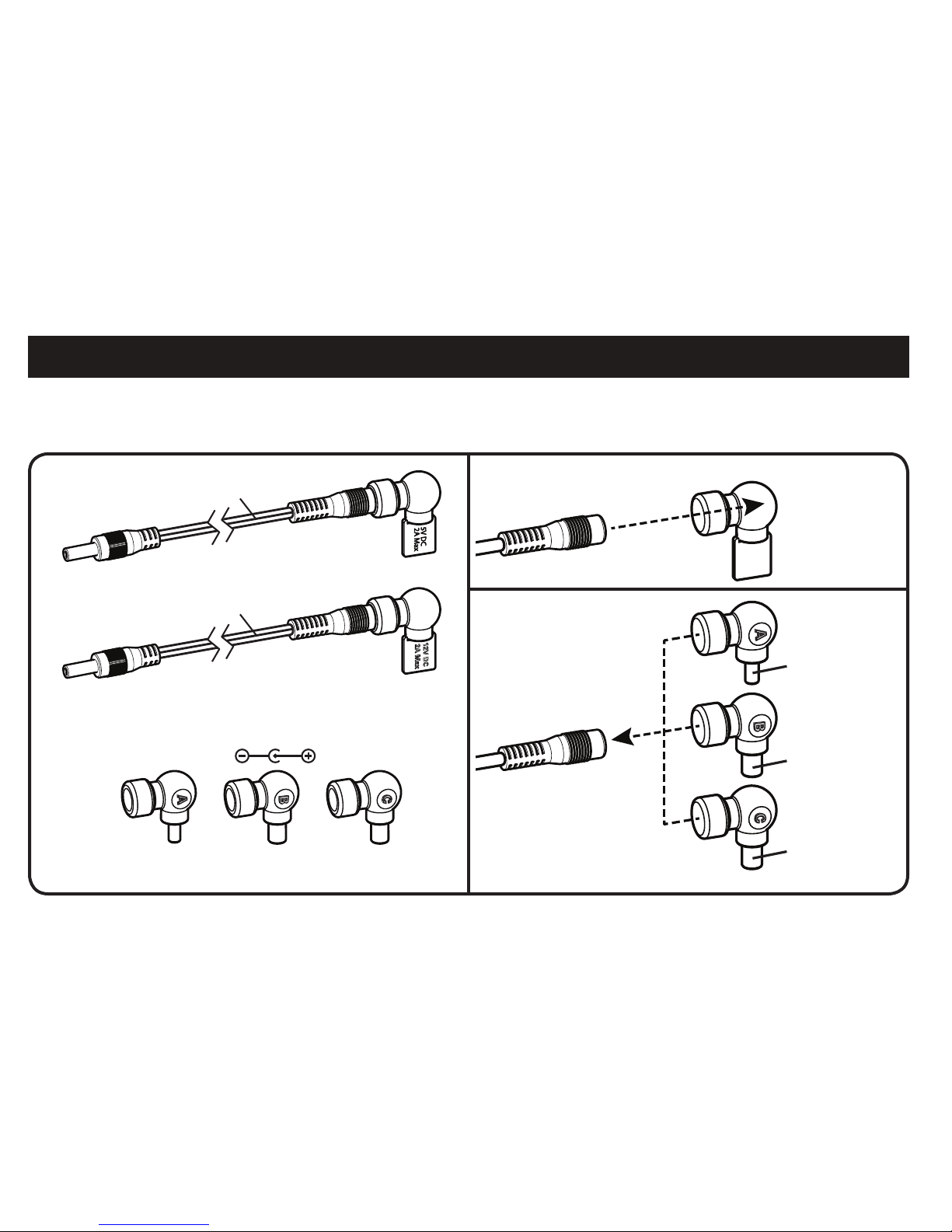

Remove cover of the

appropriate cord.

Replace cover with the

required Component

Adapter.

12V DC

2A Max

5V DC

2A Max

12V DC

2A Max

Black/Black

Black/Red

3.5 mm OD

1.35 mm ID

5.5 mm OD

2.1 mm ID

5.5 mm OD

2.5 mm ID

When using DC power, test the cables and component adapters first.

1. Does your component use 5V DC or 12V DC?

2. Does one of the three Component Adapters fit your component?

Component Adapters

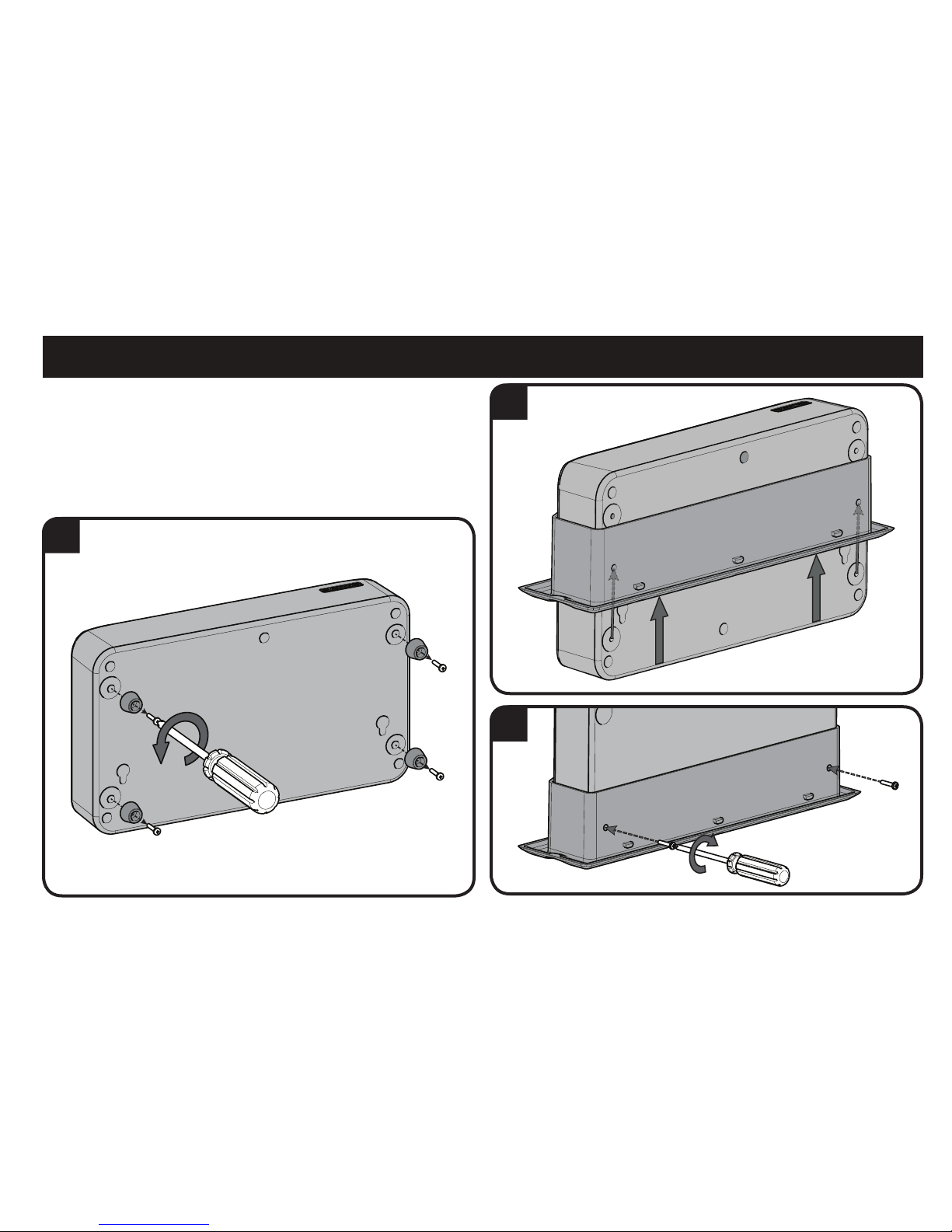

Using ECO-Mini with SA808/SA809 (purchased separately) - Optional

1. To use the ECO-Mini in the SA808 or SA809 in-wall boxes

(purchased separately), first remove feet.

2. Fit the ECO-Mini into the ECO-Mini bracket supplied with the

SA808 and SA809 (purchased separately).

3. Use two of the screws from the feet to secure the ECO-Mini in

the bracket.

Using ECO-Mini with SA808 and SA809 - Optional cont.

4. Slide the ECO-Mini and bracket into the top of the housing of the SA808 or SA809. Lock the bracket into the housing by sliding it towards

the corner until you feel it catch.

4 SA808 4 SA809

Using ECO-Mini with SA808 and SA809 - Optional cont.

5. Use the ECO-Mini power cord to supply power to the ECO-Mini.

Using ECO-Mini on a Wall - Optional Using ECO-Mini on a Shelf - Optional

To wall mount the ECO-Mini, ﬁrst remove feet. Then hang the ECO-

Mini using the keyhole slots on the bottom from nails or screws (not

included) inserted in the wall. Nails or screws should be level and

spaced 6.3 inches (160 mm) apart.

The ECO-Mini can also be placed on a shelf or inside a rack. Do not

remove feet.

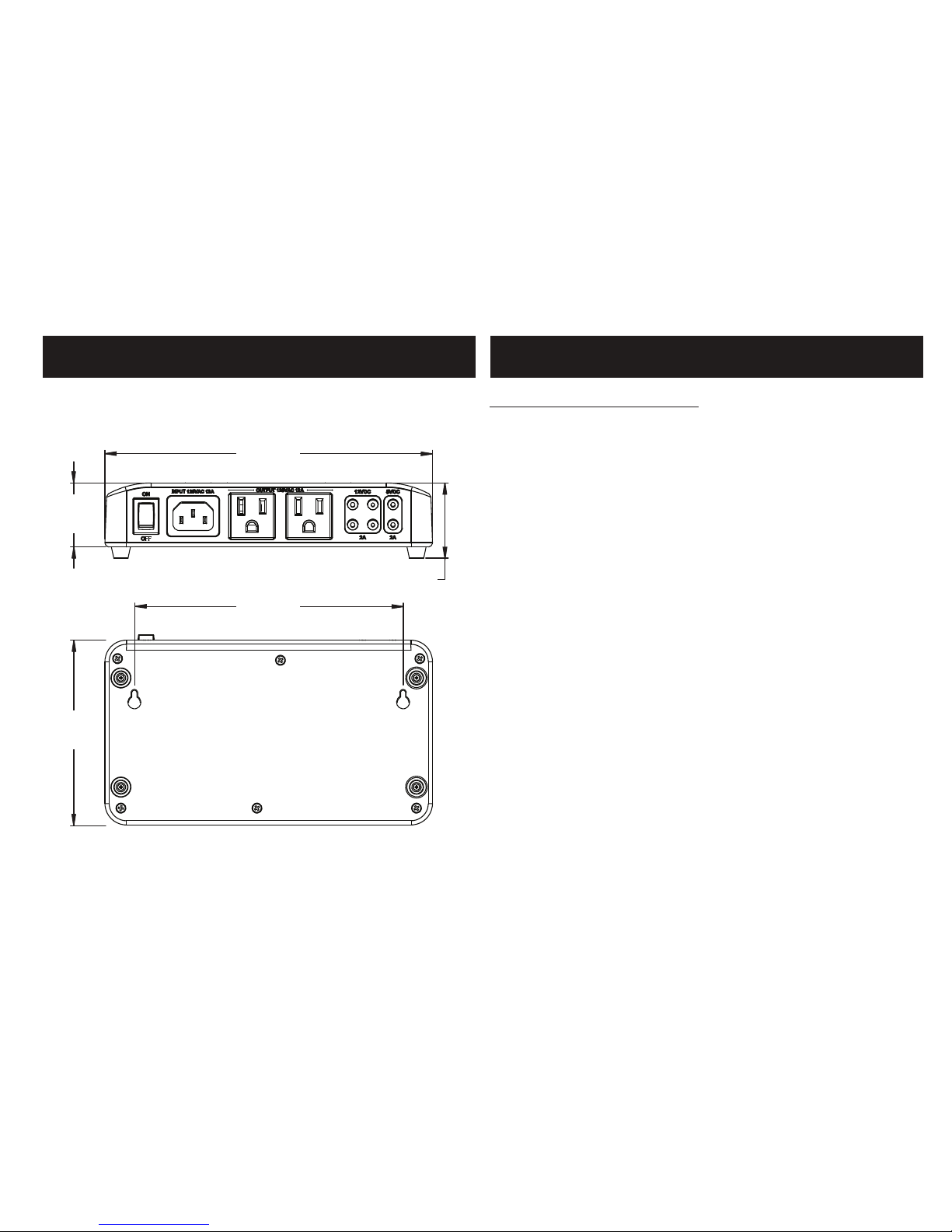

Dimensions Troubleshooting

7.68 in.

[195 mm]

6.3 in.

[160 mm]

1.50 in.

[38.1 mm]

4.33 in.

[110 mm]

1.76 in.

[44.76 mm]

If you have no output power

1. Make sure the unit is plugged into a functioning outlet.

2. Make sure the power switch is in the on position.

3. Turn the unit off for 30 seconds, turn it back on.

If it works, you are done.

If it does not, please call Customer Service.

ESPAÑOL

INSTRUCCIONES DE SEGURIDAD IMPORTANTES. CONSÉRVELAS. LEA TODO EL MANUAL ANTES DE UTILIZAR ESTE PRODUCTO.

PRECAUCIÓN: Evite lesiones y daños materiales.

ƕPara reducir el riesgo de descarga eléctrica, utilice este producto únicamente en lugares techados y secos.

ƕEl enchufe de este tomacorriente múltiple constituye su mecanismo de desconexión, por lo que deberá ubicarse en un lugar al

que pueda accederse fácilmente para retirarlo.

ƕEste centro de alimentación no cuenta con disyuntor interno. El INSTALADOR DEBE cerciorarse de que el enchufe de este centro

de alimentación se conecte individualmente a un tablero eléctrico protegido por un disyuntor de 20 A (como máximo) aceptado

por UL, a fin de que el centro esté protegido contra sobrecargas.

ƕNo se debe usar con tomacorrientes con interruptor de circuito por fallos de conexión a tierra.

ƕPara reducir el riesgo de incendios y descargas eléctricas, no utilice este dispositivo con un tomacorriente en el que las ranuras

no se alineen con los bornes.

ƕNo instale este dispositivo si no hay al menos 10 metros (30 pies) o más de cable entre el tomacorriente y el tablero eléctrico.

ƕTodos los accesorios deben estar conectados a tierra.

ƕTemperatura de funcionamiento elevada – Si se instala el producto en un bastidor cerrado o con múltiples unidades, la temperatura

de funcionamiento puede resultar superior a la temperatura de la habitación. Por lo tanto, considere instalar el equipo en una

habitación compatible con la temperatura ambiente máxima (0 °C a 40 °C/32 °F a 104 °F) que especifica el fabricante.

ƕFlujo de aire reducido – La instalación del equipo en un bastidor debe realizarse respetando el volumen de flujo de aire requerido

para el manejo seguro del equipo.

ƕSobrecarga del circuito – La conexión del equipo al circuito de alimentación debe realizarse teniendo en consideración el efecto

que podría ocasionar la sobrecarga de los circuitos sobre la protección contra sobretensión y el cableado eléctrico. Por lo tanto,

deben tenerse en cuenta los valores indicados en la placa de identificación del equipo.

ƕNo utilice este producto para ningún otro propósito que no sea el especificado explícitamente por el fabricante.

ƕSi no entiende las instrucciones o si tiene dudas acerca de la seguridad de la instalación, del ensamblado o del uso del producto,

póngase en contacto con el servicio de atención al cliente o llame a un técnico calificado.

ƕEl fabricante no se responsabiliza por ningún daño o lesión resultante del montaje incorrecto o de uso indebido.

ESPAÑOL

Herramientas recomendadas Ver página 3

Piezas suministradas Ver página 3

ADVERTENCIA: Este producto contiene piezas pequeñas que, si fuesen tragadas, podrían producir asfixia.

Antes de iniciar el ensamblaje, compruebe que todas las piezas estén incluidas y en buenas condiciones. Si faltan piezas o alguna está

dañada, no devuelva el artículo al distribuidor; póngase en contacto con el servicio de atención al cliente. Nunca utilice piezas deterioradas.

Kit de cables de CC ECO-Mini

Antes de usar energía de CC, pruebe los cables y adaptadores de los componentes.

1. ¿Su componente usa 5V o 12V de CC?

2. ¿Alguno de los tres Adaptadores de componentes coincide con su componente?

Retire la cubierta del cable apropiado.

Vuelva a colocar la cubierta con el Adaptador del componente que se requiera.

GARANTÍA

La fuente de alimentación multivoltaje SANUS ECO-Mini™ SA206 tiene una garantía de cinco años contra defectos de fabricación. Si tiene

alguna pregunta o inconveniente con este producto, póngase en contacto con el servicio de atención al cliente de Sanus.

Especificaciones

ƕConector de alimentación: IEC 320 C14 (Utilice un cable de alimentación con el único tipo NEMA 5-15P.)

ƕ1500 julios

ƕFiltración de ruido EMI/RFI

ƕ12A/125V/60Hz

ƕCapacidad de protección contra sobretensión: L-N 400 V

ƕSalidas: 12 VDC 2A Máx. 5 VDC 2A Máx.

12V 2A Máx*.

(por conector)

5V 2 A Máx*.

(por conector)

*Salida DC máxima:

12VDC - 2A

5VDC - 2A

Cada gato individuo puede producir hasta 2A.

No exceda valores máximos.

ESPAÑOL

Uso del ECO-Mini con SA808/SA809 (se vende por separado) - Opcional

1. Para usar ECO-Mini en cajas empotradas SA808 o SA809 (se vende por separado), primero debe retirar la base.

2. Coloque ECO-Mini en la placa de sujeción del ECO-Mini incluida con SA808 y SA809 (se vende por separado).

3. Use 2 de los tornillos de la base para asegurar el ECO-Mini en la placa de sujeción.

4. Deslice el ECO-Mini y la placa de sujeción hacia la parte superior de la carcasa de SA808 o SA809. Bloquee la placa de sujeción en la

carcasa. Para ello, deslícela hacia la esquina hasta que se enganche.

5. Use el cable de alimentación ECO-Mini para suministrarle electricidad al ECO-Mini.

Uso del ECO-Mini sobre una pared - Opcional

Para montar el ECO-Mini en la pared, primero retire la base. Luego cuelgue el ECO-Mini usando las ranuras de la parte inferior con clavos o

tornillos (no se incluyen) insertados en la pared. Los clavos o tornillos se deben nivelar y colocar a una distancia de 160 mm (6.3") uno de otro.

Uso del ECO-Mini sobre una repisa - Opcional

También puede colocar el ECO-Mini en una repisa o dentro de un bastidor. No retire la base.

Dimensiones

Resolución de problemas

Si no tiene potencia de salida

1. Asegúrese de que la unidad esté conectada a un tomacorriente que funcione.

2. Asegúrese de que la llave de encendido esté en la posición de encendido.

3. Apague la unidad por 30 segundos y vuelva a encenderla.

Si funciona, habrá finalizado.

En caso contrario, llame al servicio de atención al cliente.

ESPAÑOL

Milestone AV Technologies and its aliated corporations and subsidiaries (collectively, “Milestone”), intend to make this manual accurate and complete. However,

Milestone makes no claim that the information contained herein covers all details, conditions, or variations. Nor does it provide for every possible contingency in

connection with the installation or use of this product. The information contained in this document is subject to change without notice or obligation of any kind.

Milestone makes no representation of warranty, expressed or implied, regarding the information contained herein. Milestone assumes no responsibility for accuracy,

completeness or suciency of the information contained in this document.
