saro URSUS3 User manual

1
Blast Chiller / Freezer
Instruction Manual
Model . Modéle . Modell . Modello . Modelo . Malli
URSUS 3, URSUS 5, URSUS 10
NL
Snelkoeler
Handleiding
IT
Congelatori
Manuale di istruzioni
FR
Reffroidisseur rapide
Mode d’emploi
ES
Congeladores
Manual de instrucciones
DE
Schnellkühler
Bedienungsanleitung
PT
Congeladores
Manual de instruções

2
UK
Safety Tips
Position on a flat, stable surface.
A service agent/qualified technician should carry out installation and any repairs if required.
Do not remove any components or service panels on this product.
Consult Local and National Standards to comply with the following:
oHealth and Safety at Work Legislation
oBS EN Codes of Practice
oFire Precautions
oIEE Wiring Regulations
oBuilding Regulations
DO NOT use jet/pressure washers to clean the appliance.
DO NOT use the appliance outside.
DO NOT use this appliance to store medical supplies.
DO NOT use electrical appliances inside the appliance (e.g. heaters, ice-cream makers etc.).
DO NOT allow oil or fat to come into contact with the plastic components or door seal. Clean immediately
if contact occurs.
Always carry, store and handle the appliance in a vertical position and move by holding the base of the
appliance.
Always switch off and disconnect the power supply to the unit before cleaning.
Keep all packaging away from children. Dispose of the packaging in accordance with the regulations of
local authorities.
If the power cord is damaged, it must be replaced by a SARO agent or a recommended qualified
technician in order to avoid a hazard.
This appliance is not intended for use by persons (including children) with reduced physical, sensory or
mental capabilities, or lack of experience and knowledge, unless they have been given supervision or
instruction concerning the use of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not play with the appliance.
Product Description
URSUS 3 - SARO Blast Chiller /Freezer
URSUS 5 - SARO Blast Chiller /Freezer
URSUS 10 - SARO Blast Chiller /Freezer
Introduction
Please take a few moments to carefully read through this manual. Correct maintenance and operation of this
machine will provide the best possible performance from your SARO product.
Pack Contents
The following is included:
SAROS Blast Chiller /Freezer
Instruction manual

3
UK
functional and free of damage.
SARO prides itself on quality and service, ensuring that at the time of packaging the contents are supplied fully
Should you find any damage as a result of transit, please contact your SARO dealer immediately.
Installation
Note: If the appliance has not been stored or moved in an upright position, let it stand upright for
approximately 12 hours before operation. If in doubt allow the appliance to stand.
1. Remove the appliance from the packaging. Make sure that all protective plastic film and coatings are
thoroughly removed from all surfaces
2. Maintain a distance of 20cm (7 inches) between the unit and walls or other objects for ventilation. Increase
the distance of the object is a heat source. Do not block front ventilation grills.
Note: Before using the appliance for the first time, clean the shelves and interior with soapy water.
Operation
It is important that food entering the Blast Chiller/Freezer does not exceed a temperature of 90C
It is recommended that metal containers / trays are used as other materials such as plastic or polystyrene containers
will act as an insulator and extend blast chilling times
Sufficient space must be left between products in order to guarantee a sufficient flow of cold air. Ensure product is
not in contact with the internal walls of the unit, and leave sufficient gaps between trays.
Never obstruct the inlet of the evaporator fans.
Products that are more difficult to chill because of their composition and size should be placed in the centre of the
unit.
Blast chilling data refers to standard products (low fat content) with a thickness below 50 mm: therefore avoid
overlaying products on trays or the insertion of pieces with a much higher thickness, as this will lead to an extension
of blast chilling times. Always distribute the product well on the trays and in the case of thick pieces decrease the
amount to blast chill.
Limit the number of times and the duration of time the doors are opened.
The chiller should be used for storage for short periods only.
When removing product that has undergone blast chilling / shock freezing, always wear gloves to protect the hands
from cold burns.

4
UK

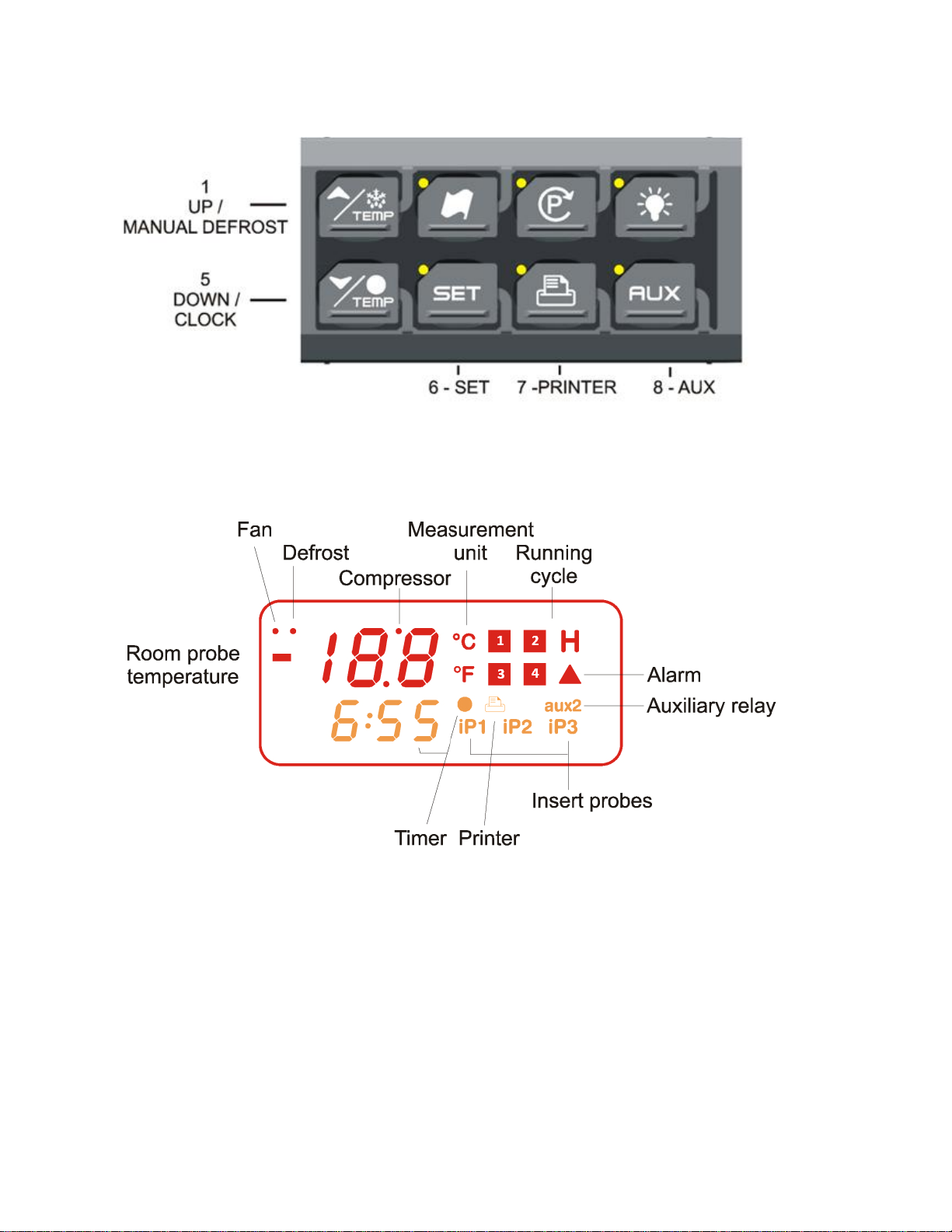

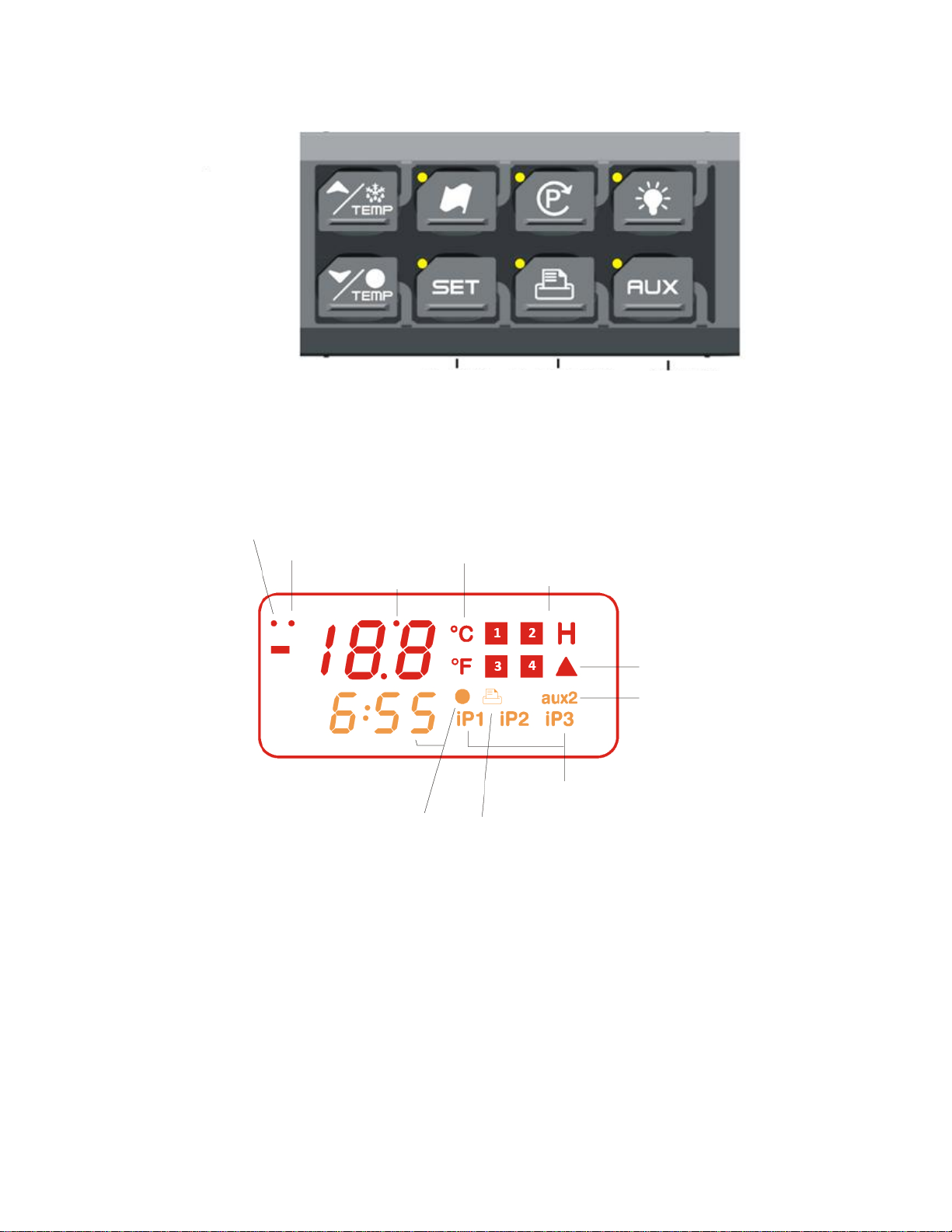

Control Panel
Controller Display

5
UK
LED
MODE
ACTION
ON
- Compressor enabled
Flashing
- Programming Phase (flashing with LED )
- Anti-short cycle delay enabled
ON
- Fans enabled
Flashing
- Programming Phase (flashing with LED )
- Activation delay active
ON
- Defrost active
Flashing
- Drip time active
①②③④
H
ON
- Freezing cycle 1, 2, 3, 4 or hold mode active
①②③④
H
Flashing
- Instrument temporarily stop
ON
- Alarm signal
AUX –AUX2
ON
- Aux or Aux2 enabled
Setting the Time / Date
1. Hold the DOWN key (1) until the Min label is displayed.
2. Use the UP and DOWN KEY to browse the parameters.
MIN = Minutes
HOU = Hours
DAY = Day
MON = Month
YEA = Year
TIM = 12/24 Hr Clock
3. To Modify push the SET button and then the UP and DOWN keys.
4. To Confirm: push the SET button.
5. To exit the menu: Push together SET + UP keys or wait 5 sec.
Selecting a Cycle
Push the to move among the cycles C1, C2, C3, C4 and the holding cycle. The related symbol on the
display will be lighted and the cycle will be selected.
Note: to pass from a cycle to another one simply push the key when the controller is in stand–by mode.
Cycles are pre-set with the following values:
Cy1: for fast chilling and conservation of foods (hard +soft chill).
Cy2: for chilling and fast freezing of foods (hard +soft + freezing cycle).
Cy3: for direct fast freezing (only fast freezing cycle)
Cy4: for direct fast freezing without holding (hard chill + freezing cycle)
HLd: hold mode function
dEF: for starting a manual defrost

6
UK
Starting a cycle
Push and release the START/STOP button (2). The correspondent yellow LED is switched on.
Temporarily stopping the Running cycle
1. Press and release the key.
2. The compressor and the fan will be stopped and the flashing message “STB” will be displayed.
3. To restart the cycle press and release the key, the cycle will restart from the same point at which it was
interrupted.
4. If the cycle is not manually restarted the Chiller will automatically restart after 20 minutes.
How to stop a cycle
Press the START/STOP button (2) until the yellow LED switches off

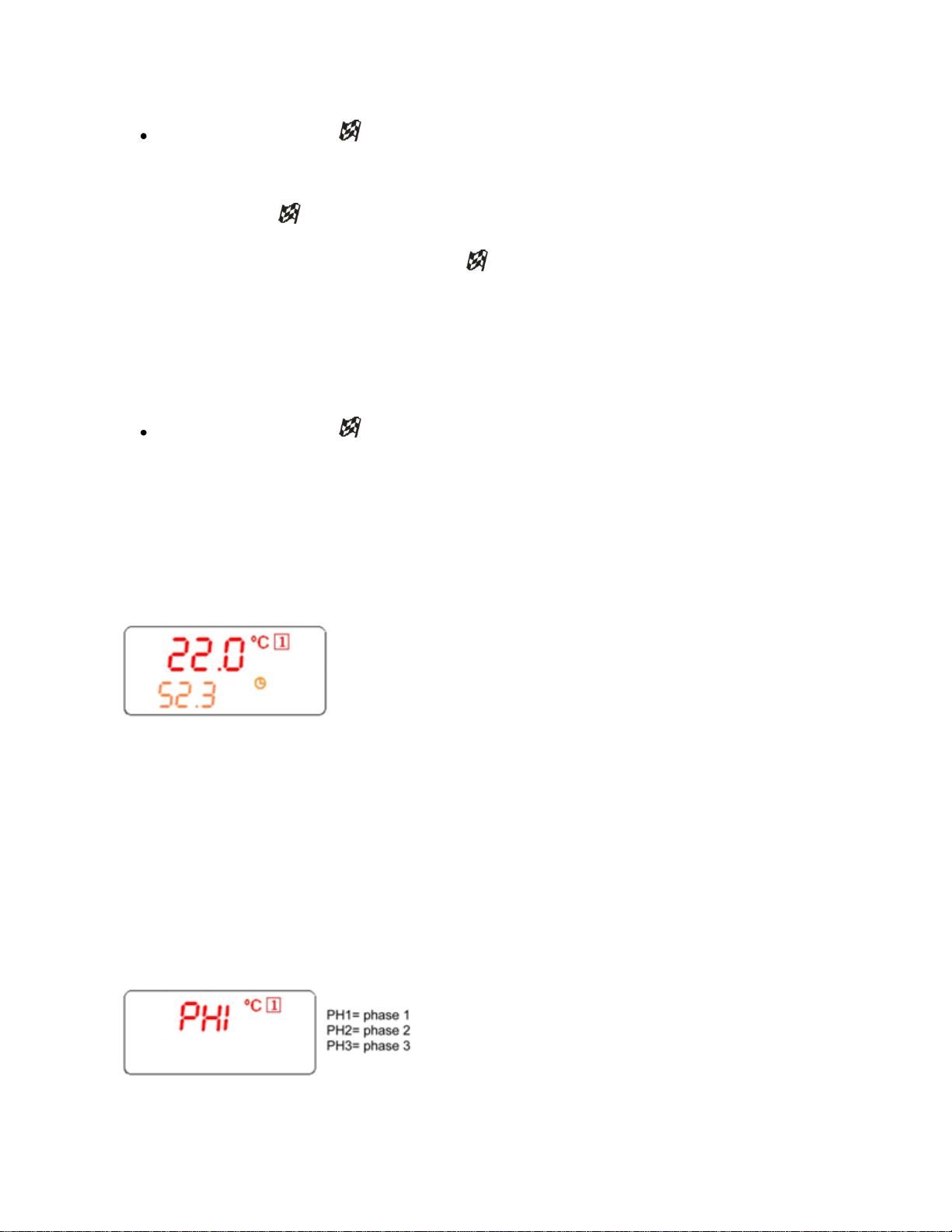

When a Cycle is Running
Display Temperatures
The upper display shows the temperature of the thermostat probe. The bottom display shows the temperature of an
insert probe, ip1.
ip2 & ip3 are not included, if displayed press the down key until ip1 is displayed.
Cycles / Phases
Every programmable cycle Cy1, Cy2, Cy3 or Cy4 can be divided into up to 3 phases usually called:
1. hard chill
2. soft chill
3. freezing cycle
Each cycle is controlled by the probe temperature by default.
Pushing the up key the running phase is displayed.

7
UK

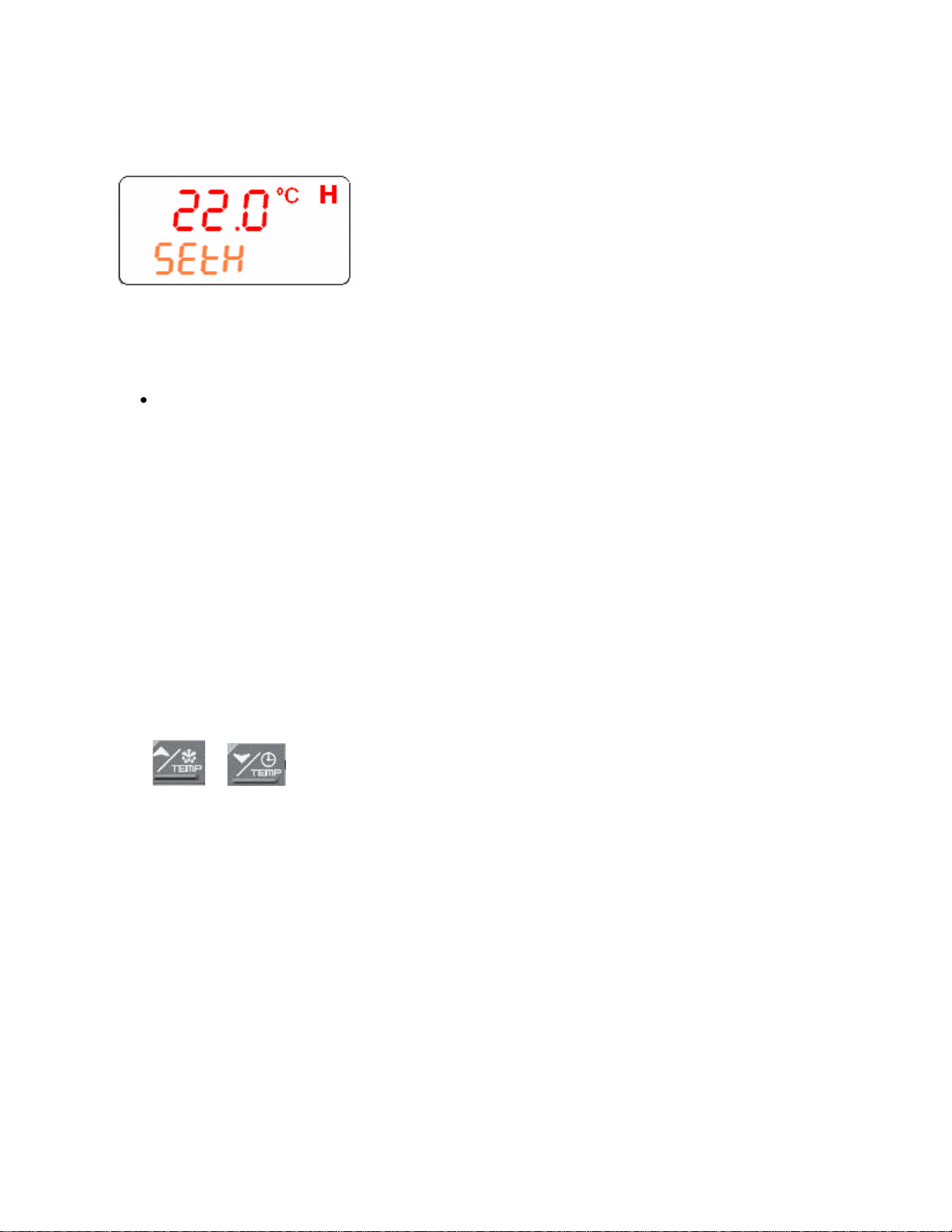

Hold Mode
While the holding cycle is running, (H icon will be displayed).
Manual Defrost
Assure that no cycle is active and that the hold mode function is not running.
Hold and press the UP key for few seconds.
Note: The defrost will not be done if the temperature detected by the evaporator probe is higher than the stop
defrost temperature parameter.
Insert Probes
The SARO Blast Chiller is supplied with an insert probe. When inserted into the food, the internal temperature can be
checked. If the insert probe is used then this temperature measurement will be used to end the various phase of the
cycle.
Note: To prevent bacterial contamination or contamination of any other biological nature, the needle probe
must be disinfected after use.
Locking the Keyboard
+
To lock & unlock the keyboard

8
UK
Default Value of the Cycles
Please refer to the Dixel Controller manual for further information.
Cy1: for fast chilling and conservation of foods at positive temperature
CyS = tEP
iS2 = 5°C
Pd3 = OFF
dbC = yes
rS2 =+2°C
dbH = yes
iS1 = 8°C
Pd2 = 3.0 h
HdS = 2°C
rS1= -10°C
iS3 = 5°C
Pd1 = 2.0 h
rS3=+2°C
Cy2: for chilling and fast freezing of foods with holding
CyS = tEP
iS2 = 5°C
Pd3 = 4.0 h
dbC = YES
rS2= +2°C
dbH = YES
iS1 = 8°C
Pd2 = 2.0 h
HdS =-21°C
rS1 = -10°C
iS3=-18°C
Pd1 = 2.0 h
rS3=-28°C
Cy3: direct fast freezing with holding
CyS = tEP
iS2=-18°C
Pd3 = 4
dbC = yes
rS2=-28°C
dbH = yes
iS1 = -18°C
Pd2 =OFF
HdS = -21°C
rS1=-28°C
iS3 =-18°C
Pd1 = 4.0
rS3=-28°C
Cy4: direct fast freezing without holding
CyS = tEP
iS2=-18°C
Pd3 = OFF
dbC = yes
rS2=-28°C
dbH = no
iS1 =-18°C
Pd2 =OFF
HdS = OFF
rS1=-28°C
iS3=-18°C
Pd1 = 4.0
rS3=-28°C
Cleaning the evaporator
Please ensure that the Blast Chiller is switched off and unplugged prior to cleaning
Clean the evaporator periodically.
As the fins of the evaporator are very sharp. always wear protective gloves for the next phases Only a brush
must be used for cleaning :do not use jets of liquid or sharp instruments.
To access the evaporator proceed as follows:
1. Open the door (A) of the appliance.
2. Loosen the two screws (B) on the right of the deflector.
3. Remove the runner (C).
4. Turn the deflector (D) to the left.

9
UK
Cleaning the condenser
Please ensure that the Blast Chiller is switched off and unplugged prior to cleaning
Clean the condenser periodically.
As the fins of the condenser are very sharp, always wear protective gloves for the next phases. Use
protective masks and glasses in the presence of dust.
Whenever the condenser has a deposit of dust in correspondence with the fins, this can be removed using a
suction device or with a brush applied, using a vertical movement along the direction of the fins.
No other instruments must be used, which may deform the fins and therefore the efficiency of the
appliance.
To clean, proceed as follows:
1. Open the door (A) of the appliances.
2. Remove the lower panel (B) from the technical compartment: to do this, remove the screw fasteners
(C).
3. It is now possible to clean the finned part of the condenser (D) using suitable tools and protection
devices.
4. After cleaning, close the control panel and fix it with the screws removed beforehand.

10
UK
Alarm Signals
Mess
Cause
Outputs
“EE”
Data or memory failure
Alarm output ON; Other outputs unchanged
“rPF”
Thermostat Probe failure
Alarm output ON; Compressor output according to parameters
“COn” and “COF”
“EPF”
Evaporator Probe failure
Alarm output ON; Defrost termination is timed; No temperature
control on fans.
“i1P”
“i2P”
“i3P”
Insert probe 1, 2, 3, failure
Alarm output ON; Other outputs unchanged; The cycle is made by
time
“rtC”
Real Time Clock data lost
Alarm output ON; Other outputs unchanged;
“rtF”
Real Time Clock failure
Alarm output ON; Other outputs unchanged; The date and the
duration of the cycle are not available.
“HA”
Maximum temperature alarm
Alarm output ON; Other outputs unchanged
“LA”
Minimum temperature alarm
Alarm output ON; Other outputs unchanged.
“FF”
Fast freezing interrupted by
shortpower failure
Alarm output ON; The freezing cycle restart from the same point at
which was interrupted.
“PFA”
Fast freezing interrupted by long
power failure
Alarm output ON; The freezing cycle restart from the current phase.
“OCF”
Max duration of the cycle is
expired
Alarm output ON; Other outputs unchanged. In any case the cycle
ends when the final temperature is reached
“EA”
External alarm
Alarm output ON; Other outputs unchanged.
“CA”
Serious external alarm
Alarm output ON; Other outputs OFF.
“dA”
Door open alarm
Alarm output ON; Other outputs unchanged.

11
UK
Troubleshooting
If your SARO appliance develops a fault, please check the following table before making a call to the Helpline or
your SARO retailer.
Fault
Probable Cause
Action
The appliance is not
working
The unit is not switched on
Check the unit is plugged in correctly
and switched on
Plug and lead are damaged
Call SARO agent or qualified
Technician
Fuse in the plug has blown
Replace the fuse
Power supply
Check power supply
Internal wiring fault
Call SARO agent or qualified
Technician
The appliance is leaking
water
The appliance is not properly leveled
Adjust the screw feet to level the
appliance (if applicable)
The discharge outlet is blocked
Clear the discharge outlet
Movement of water to the drain is
obstructed
Clear the floor of the appliance (if
applicable)
The water container is damaged
Call SARO agent or qualified
Technician
The appliance is
unusually loud
Loose nut/screw
Check and tighten all nuts and screws
The appliance has not been installed in
a level or stable position
Check installation position and
change if necessary
Technical Specifications
Model
Voltage
Power
Current
Capacity
Dimensions
H X W X D (mm)
Weight
(Kg)
U. 3
230v 50Hz
770W
3.5A
3 x GN1/1
925 x 800 x 815
104
U. 5
230v 50Hz
800W
4A
5 x GN1/1
995 x 800 x 815
116
U. 10
230v 50Hz
1300W
6.5A
10 x GN1/1
1625 x 800 x 815
185

12
UK
Electrical Wiring
SARO appliances are supplied with a 3 pin, moulded, BS1363 plug and lead, with a 13 amp fuse as standard.
The plug is to be connected to a suitable mains socket.
SARO appliances are wired as follows:
Live wire (coloured brown) to terminal marked L
Neutral wire (coloured blue) to terminal marked N
Earth wire (coloured green/yellow) to terminal marked E
All SARO appliances must be earthed, using a dedicated earthing circuit.
If in doubt consult a qualified electrician.
Electrical isolation points must be kept clear of any obstructions. In the event of any emergency disconnection being
required they must be readily accessible.
Disposal
EU regulations require refrigeration product to be disposed of by specialist companies who remove or recycle all
gasses, metal and plastic components.
Consult your local waste collection authority regarding disposal of your appliance. Local authorities are not obliged
to dispose of commercial refrigeration equipment but may be able to offer advice on how to dispose of the
equipment locally.
Compliance
The WEEE logo on this product or its documentation indicates that the product must not be
disposed of as household waste. To help prevent possible harm to human health and/or the
environment, the product must be disposed of in an approved and environmentally safe
recycling process. For further information on how to dispose of this product correctly, contact
the product supplier, or the local authority responsible for waste disposal in your area.
standards and specifications set by international, independent, and federal authorities.
SARO parts have undergone strict product testing in order to comply with regulatory
SARO products have been approved to carry the following symbol:
All rights reserved. No part of these instructions may be produced or transmitted in any form or by any
means, electronic, mechanical, photocopying, recording or otherwise, without the prior written permission of
SARO.
Every effort is made to ensure all details are correct at the time of going to press, however, SARO reserve
the right to change specifications without notice.

13
NL
Veiligheidstips
• Plaatsen op een vlakke en stabiele ondergrond.
• De installatie en eventuele reparaties zijn door een servicetechnicus/vaktechnicus uit te voeren.
Verwijder geen componenten of servicepanelen van dit product.
• Raadpleeg en volg de plaatselijke en nationale regelgeving op m.b.t. tot het volgende:
oWetgeving van gezondheid en veiligheid op de werkplaats
oWerkregels
oBrandpreventie
oIEE bekabelingsnormen
oBouwverordeningen
• Dit product NIET reinigen met spuit-/drukreinigers.
• Dit product NIET gebruiken voor de berging van medische producten.
• In dit product GEEN elektrische apparaten gebruiken (zoals bijv. verwarmers, ijsmakers, etc.).
• NIET op de kastbasis, lades en deuren staan of als ondersteuning gebruiken.
• Laat NIET toe dat olie of vet in contact komt met plastic componenten of deurafdichtingen.
Onmiddellijk reinigen indien dit wel gebeurt.
• GÉÉN producten op de koellast bewaren.
• Uitsluitend geschikt voor gebruik binnenshuis.
• Flessen met en hoog alcoholpercentage moet goed worden gesloten en verticaal in de koelkast
worden bewaard.
• Dit product altijd in een verticale positie vervoeren, opbergen en gebruiken. Het product aan de
kastbasis vervoeren.
• Alvorens dit product te reinigen dient men altijd de stroomvoorziening uit te schakelen.
• Laat verpakkingsmateriaal niet binnen handbereik van kinderen. Verpakkingsmateriaal in
overeenstemming met de regelgeving van de plaatselijke overheden als afval laten verwerken.
• Indien de stroomkabel beschadigd raakt, dient men deze door een SARO technicus of een
aanbevolen vaktechnicus te laten vervangen om gevaarlijke situaties te verhinderen.
•Dit toesel is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke of
geestelijke vaardigheden of gebrek aan ervaring of kennis, tenzij ze toezicht of intructies in verband met het
gebruik van het toesel hebben ontvangen van een persoon die veranwoordelijk is voor hun veiligheid.
•Op kinderen moet toezicht worden gehouden om ervoor te zorgan dat ze niet met het toestel spelen.
Productbeschrijving
URSUS 3 - SARO snelkoeler/vriezer
URSUS 5 - SARO snelkoeler/vriezer
URSUS 10 - SARO snelkoeler/vriezer
Inleiding
Neem de tijd en lees deze handleiding aandachtig door. Een correct gebruik en onderhoud van deze machine
waarborgt de beste prestatie van uw SARO product.

14
NL
Verpakkingsinhoud
De verpakking bevat het volgende:
SARO snelkoeler/vriezer
Handleiding
de verpakkingsfase, op functionaliteit en schade.
SARO is trots op de haar productkwaliteit en dienstverlening en controleer de inhoud van de verpakkingen, tijdens
Mocht u product door transport zijn beschadigd, neem dan onmiddellijk contact op met uw SARO dealer.
Installatie
Opmerking: indien het apparaat niet in een rechtopstaande positie is opgeslagen of vervoerd, dient men het
product 12 uur vóór gebruik in de rechtopstaande positie te plaatsen. Bij twijfel dient men het product in een
rechtopstaande positie te plaatsen.
1. Haal het apparaat uit de verpakking. Controleer of alle beschermingsfolie- en plastic lagen grondig van alle
oppervlakken zijn verwijderd
2. Houd een ventilatieafstand van 20cm (7 inch) aan tussen het apparaat en muren of andere objecten.
Vergroot die afstand indien het object een warmtebron is. Ventilatieroosters niet blokkeren of afdekken.
Opmerking: Voor het eerste gebruik, dient men de planken en de binnenkant van het apparaat met warm
zeepwater te reinigen.
Werking
De temperatuur van voedsel dat u in de snelkoeler/vriezer plaatst mag niet warmer dan 90 °C zijn.
Gebruik metalen containers/bakken aangezien bakken van andere materialen, zoals bijvoorbeeld plastic of
polystyreen, een isolerende werking hebben waardoor langere snelkoelingstijden ontstaan.
Laat voldoende ruimte tussen de producten om een toereikende stroming van koude lucht te garanderen. Zorg dat
het product de binnenwanden van de koeler niet raakt en voor voldoende ruimte tussen platen.
Bedek nooit de ingang van de verdampingsventilatoren.
Producten die door hun samenstelling en grootte moeilijk te koelen zijn, moeten in het midden van de koeler worden
geplaatst.
De gegevens over snelkoeling hebben betrekking op standaard producten (laag vetgehalte) met een dikte kleiner dan
50 mm: voorkom daarom het stapelen van producten op platen of het snelkoelen van producten met grotere diktes,
aangezien dit de snelkoeltijden zal verlengen. Verdeel het product over de roosters en verklein dikke stukken om de
snelkoeltijd te verlagen.
Beperk het aantal keren en de duur van het openen van deuren.
De koeler dient alleen voor korte bewaarperiodes te worden gebruikt.
Draag altijd handschoenen om snel gekoelde/ingevroren producten uit de koeler te halen om letsel door bevriezing
van handen te voorkomen.

15
NL
Bedieningspaneel
Regelingsdisplay
1
OHMHOOG / HANDM.
ONTDOOIEN
5
OMLAAG / KLOK
6
INSTEELEN
7
PRINTER
8
AUX
Ventilator
Ontdooien
Compressor
Meetunit
Werkingscyclus
Alarm
Hulprelais
Insteeksondes
Printer
Timer
Kamerasondetemp
eratuur

16
NL
LED
MODUS
ACTIE
AAN
- compressor ingeschakeld
Knipperend
- programmeerfase (knipperend met LED )
- anti-korte-cyclusvertraging ingeschakeld
AAN
- ventilatoren ingeschakeld
Knipperend
- programmeerfase (knipperend met LED )
- activeringsvertraging actief
AAN
- ontdooiproces
Knipperend
- driptijd actief
①②③④
H
AAN
- vriescyclus 1, 2, 3, 4 of modus actief houden
①②③④
H
Knipperend
- tijdelijke stop instrumenten
AAN
- alarmsignaal
AUX –AUX2
AAN
- Aux of Aux2 ingeschakeld
Tijd/datum instellen
1. Houd de knop (1) OMLAAG ingedrukt totdat het minutenscherm (min. label) wordt weergegeven.
2. Gebruik de KNOPPEN OMHOOG en OMLAAG om door de parameters te bladeren.
MIN = minuten
HOU = uren
DAY = dag
MON = maand
YEA = jaar
TIM = 12/24-indeling klok
3. Om te wijzigen : druk op de knop SET en vervolgens op de knoppen OMHOOG en OMLAAG.
4. Om te bevestigen: druk op de knop SET .
5. Om het menu te verlaten: druk de knoppen SET + UP tegelijkertijd in of wacht 5 sec.
Een cyclus selecteren
Druk op om tussen de cycli C1, C2, C3, C4 en hold-cyclus te schakelen. Het gerelateerde symbool op
het display gaat aan en de cyclus wordt geselecteerd.
Opmerking: om van cyclus te schakelen, druk op de knop wanneer het regelingspaneel in de
standbymodus staat.
De cycli hebben de volgende vooraf ingestelde waarden:
Cy1: voor snelkoeling en conservering van voedsel (sterke + zachte koeling).
Cy2: voor snelkoeling en snelvriezen van voedsel (sterk + zacht + vriescyclus).
Cy3: voor direct snelvriezen (alleen snelle vriescyclus)
Cy4: voor direct snelvriezen zonder holding (sterke koeling + vriescyclus)
HLd: hold-modusfunctie
dEF: om handmatig ontdooien te starten

17
NL
Een cyclus starten
Druk op de START/STOP knop (2). De bijhorende gele LED gaat aan.
Tijdelijk onderbreken van de runcyclus
1. Druk op de knop .
2. De compressor en de ventilator worden gestopt en het knipperend bericht “STB” wordt weergegeven.
3. Om de cyclus te herstarten, drukt u op de knop en de cyclus wordt opnieuw gestart op het punt waar de
cyclus onderbroken werd.
4. Wordt de cyclus niet handmatig opnieuw gestart dan wordt de koeler na 20 minuten automatisch opnieuw
gestart.
Een cyclus stoppen
Druk op de START/STOP knop (2) tot de gele LED wordt uitgeschakeld
Wanneer een cyclus in uitvoering is
Displaytemperaturen
Het bovenste display toont de temperatuur van de thermostaatsonde. Het onderste display toont de temperatuur van
een insteeksonde, ip1.
ip2 en ip3 zijn niet inbegrepen, indien weergegeven, druk op de knop omlaag tot ip1 wordt weergegeven.
Cycli/fases
Elke programmeerbare cyclus Cy1, Cy2, Cy3 or Cy4 kan tot maximaal 3 fases worden onderverdeeld:
1. sterk koelen
2. zacht koelen
3. vriescyclus
Elke cyclus wordt standaard door de sondetemperatuur geregeld.
Door de knop omhoog in te drukken wordt de werkende fase weergegeven.

18
NL
Hold-modus
Tijdens de hold-cyclus wordt het pictogram H weergegeven.
Handmatig ontdooien
Zorg dat alle cycli en de hold-modusfunctie uitgeschakeld zijn.
Druk op de knop OMHOOG en houd deze knop enkele seconden ingedrukt.
Opmerking: de ontdooiing wordt niet uitgevoerd wanneer de gedetecteerde temperatuur door de
verdampingssonde hoger is dan die van de parameter stop ontdooiingstemperatuur.
Insteeksondes
De SARO snelkoeler wordt geleverd met een insteeksonde. Door de insteeksonde in het voedsel te steken kan de
interne temperatuur worden gecontroleerd. De temperatuurmeting van de insteeksonde wordt gebruikt om het einde
van de verschillende cyclusfases te bepalen.
Opmerking: om bacteriële of biologische contaminatie te voorkomen, moet de naaldsonde na gebruikt
worden gedesinfecteerd.
Het toetsenbord vergrendelen
+
Om het toetsenbord te ver- en ontgrendelen

19
NL
Standaardwaarde van de cycli
Raadpleeg de handleiding van de Dixel Controller voor meer informatie.
Cy1: voor snelkoeling en conservering van voedsel op positieve temperatuur
CyS = tEP
iS2 = 5°C
Pd3 = UIT
dbC = ja
rS2 =+2°C
dbH = ja
iS1 = 8°C
Pd2 = 3,0 u
HdS = 2°C
rS1= -10°C
iS3 = 5°C
Pd1 = 2,0 u
rS3=+2°C
Cy2: voor snelkoelen en snelvriezen van voedsel met de hold-modusfunctie
CyS = tEP
iS2 = 5°C
Pd3 = 4,0 u
dbC = JA
rS2 =+2°C
dbH = JA
iS1 = 8°C
Pd2 = 2,0 u
HdS =-21°C
rS1 = -10°C
iS3=-18°C
Pd1 = 2,0 u
rS3=-28°C
Cy3: direct snelvriezen met de hold-modusfunctie
CyS = tEP
iS2 = -18°C
Pd3 = 4
dbC = ja
rS2 =-28°C
dbH = ja
iS1 = -18°C
Pd2 =UIT
HdS = -21°C
rS1 = -28°C
iS3 =-18°C
Pd1 = 4.0
rS3=-28°C
Cy4: direct snelvriezen zonder de hold-modusfunctie
CyS = tEP
iS2=-18°C
Pd3 = UIT
dbC = ja
rS2=-28°C
dbH = nee
iS1 =-18°C
Pd2 =UIT
HdS = UIT
rS1=-28°C
iS3=-18°C
Pd1 = 4.0
rS3=-28°C
Reiniging van de verdamper
Voordat u met de reiniging begint, schakel het apparaat uit en haal de stekker uit het stopcontact
Reinig regelmatig de verdamper.
De groeven van de verdamper zijn zeer scherp. Draag daarom altijd veiligheidshandschoenen bij de
volgende reinigingsfases. Gebruik alleen een kwast voor de reiniging. Gebruik geen waterstralen, vloeistof
of scherpe instrumenten voor de reiniging.
Ga als volgt te werk voor toegang tot de verdamper:
1. Open deur(A) van het apparaat.
2. Draai de twee schroeven (B) los aan de rechterzijde van de deflector.
3. Verwijder de geleider (C).
4. Draai de deflector (D) naar links.

20
NL
Reiniging van de condensor
Voordat u met de reiniging begint, schakel het apparaat uit en haal de stekker uit het stopcontact
Reinig regelmatig de condensor.
De groeven van de condensor zijn zeer scherp. Draag daarom altijd veiligheidshandschoenen bij de
volgende reinigingsfases. Gebruik veiligheidsmasker en bril bij de aanwezigheid van stof.
Als de groeven van de condensor onder de stof zitten, gebruik een stofzuiger of borstel en verwijder de stof
met verticale bewegingen langs de groeven.
Gebruik geen andere hulpmiddelen die de groeven kunnen vervormen, waardoor de efficiëntie van het
apparaat wordt beïnvloed.
Ga bij het reinigen als volgt te werk:
1. Open deur(A) van de apparaten.
2. Haal het onderste paneel (B) uit het technische compartiment: draai hiervoor de schroefbevestigingen
(C) los.
3. Nu kunt u het vinnendeel van de condensor (D) reinigen met geschikte hulpmiddelen en beschermende
apparaten.
4. Na reiniging, sluit het regelingspaneel en bevestig de eerder verwijderde schroeven.
