Savio RAPTOR X1 User manual

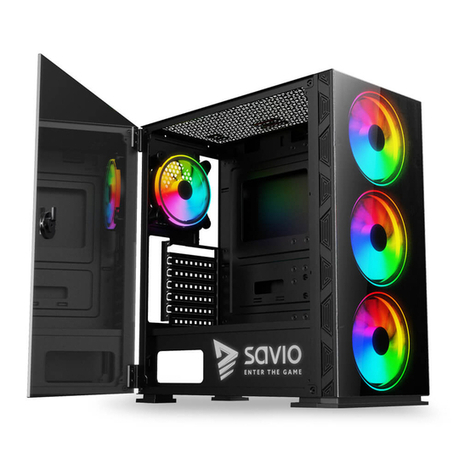

RAPTOR X1
professional gaming
pc case
User manUal
insTrUKcJa oBsŁUgi

PRIME X1
2
LET’S PLAY 2GETHER
Dziękujemy za zakup produktu marki Savio!
Jeśli nasz produkt spełnił Twoje oczekiwania, podziel się swoją opinią z innymi osobami
na portalu ceneo.pl, w mediach społecznościowych lub na stronie sklepu,
w którym dokonałeś zakupu.
Będzie nam niezmiernie miło, jeśli zechcesz również pochwalić się naszym urządzeniem
na profilu Savio.net.pl na Facebooku.
Jeśli jest coś, co moglibyśmy poprawić w naszych produktach, napisz nam o tym na adres
[e-mail]
Dzięki Twojej opinii będziemy mogli jeszcze lepiej dopasować produkt do Twoich oczekiwań.
Thank you for choosing our product!
If our product meets your expectations, share your opinion with other people on the
portal ceneo.pl, on social media or on the website of the store where you made
the purchase.If you want to show off our device on Savio.net.pl FanPage on Facebook,
we will be very pleased.
If there is something that we could improve on our products, please write to us
at [e-mail]
Thanks to your feedback, we will be able to better adapt the product to your expectations.

3
RAPTOR X1
Figuire/kształt Parts symbol/
symbol części Parts name/nazwa części Quantity/ilość
A HDD screw/Śruby do dysku HDD 8
B M/B /SSD screw/Śruby do dysku SSD, płyty głównej 17
C PSU/GPU screw/Śruby do zasilacza, karty graficznej 7
D M/B standoff/ Dystanse do płyty głównej 3
E Cable tie/ Opaski zaciskowe 3
F PCIE slot cover/śledź maskujący złącze PCIE 4
Model RAPTOR X1
Case form structure/Rodzaj obudowy ATX Mid-Tower
MBO form factor/Format MBO ATX, mATX, ITX, E-ATX
Drive by support/Wspierane formaty dysków 2(1) x 3.5” HDD; 2(3) x 2.5” SSD
I/O Ports/Porty I/O 1 x USB 3.0; 2 x USB 2.0; HD audio
Side Panel/Panel boczny Tempered glass
Maximum VGA lenght/Maksymalna długość VGA 340 mm (vertical/pionowy)
Maximum CPU cooler height/Maksymalna wysokość
chłodzenia procesora
160 mm
Type of supported PSU/Obsługiwane typy zasilaczy All type of standard/half modular and modular PSU/
Wszystkie typy zasilaczy standardowych/
pół modularnych i modularnych
PCI expension slots/Gniazda rozszerzeń PCI 7
Dust filter/Filtr przeciwkurzowy 1 x top/góra, 1 x bottom/dół (PSU), 1 x front/przód
Fans control by/ Warianty kontroli wentylatorów Motherboard\remote controller\LED button\Voice
control/ Płyta główna\pilot zdalnego sterowania\przycisk
LED\sterowanie głosowe
Fans included/Wentylatory w zestawie 4 x 120 mm ARGB, 6 pin, 1200 RPM
(3 x front/przód, 1 x rear/tył) connected to the controller/
połączone z kontrolerem
Fan support/Obsługiwane
wentylatory:
front/przód 3 x 120/140 mm or/lub 2 x 200 mm
rear/tył 1 x 120 mm
top/góra 2 x 120 (140) mm
bottom/dół 2 x 120 mm
Watercooling support/Wsparcie
dla chłodzenia wodnego:
front/przód 1 x 120/240/360 mm
rear/tył 1 x 120 mm
top/góra 1 x 120/240 mm
MOUNTING ACCESSORIES/
AKCESORIA
specificaTion/
specYfiKacJa
3
RAPTOR X1

4RAPTOR X1
Product dimension/Rozmiary produktu (L x W x H) 401.5 x 210 x 453.5 mm
Chassis material/Materiał obudowy SPCC 0.6 mm
Front Panel Materiał/materiał przedniego panelu Big hole mesh/Siatka z dużymi otworami
Net/gross weight / Waga netto/brutto 5.4 / 6.4 kg
A B C D E F G H I
LED
switch/
Przełącznik
LED USB 3.0 USB 2.0
Microphone
jack/
Wejście
mikrofonu
Headphone
jack/
Wyjście
słuchawek
Reset
button/
Przycisk
restart
HDD
LED/
Dioda
pracy
dysku
Power
LED/
Dioda
zasilania
Power
button/
Przycisk
włączenia
FRONT PANEL/
PANEL PRZEDNI
ASSEMBLY OF ELEMENTS/
MONTAŻ KOMPONENTÓW
STEP 1/KROK 1
SIDE PANELS REMOVING/
DEMONTAŻ PANELI BOCZNYCH
EN
1. Remove 2 screws from the right side
of the panel and open left side the panel
with rotating the knob.
2. Slide right panel 2cm backward and put them
away from the case.
PL
1. Odkręć 2 śruby z prawego panelu bocznego
oraz otwórz panel lewy za pomocą pokrętła.
2. Zdemontuj prawy panel przesuwając je
o 2cm do tyłu.

5
STEP 3/KROK 3
SSD/HDD DISCS INSTALLATION/
MONTAŻ DYSKÓW SSD/HDD
EN
Insert the SSD or HDD discs in right places (presented on the pictures) and secure them by screws.
PL
Umieść dysk SSD lub HDD w odpowiednim miejscu (przedstawione na zdjęciach obok), zabezpiecz go
za pomocą śrub.
A
A
B
B
RAPTOR X1
STEP 2/KROK 2
PSU INSTALLATION/
MONTAŻ ZASILACZA
EN
Place the power supply in correct location,
then secure it by screws. Pay attention the PSU
fan should be facing towards down.
PL
Umieść zasilacz w prawidłowym miejscu,
zabezpiecz go śrubami. Wentylator zasilacza
powinien być skierowany do dołu.
C

6RAPTOR X1
STEP 4/KROK 4
ATX/EPS CABLE/
KABEL ATX/EPS
EN
Reload ATX/EPS cable through proper holes
in PC case.
PL
Przeprowadź kabel ATX/EPS poprzez
odpowiednie otwory w obudowie PC.
AT X
EPS
STEP 6/KROK 6
GPU INSTALLATION/
INSTALACJA KARTY GRAFICZNEJ
EN
1. Uninstall the expansion card cover.
2. If it is necessary remove some PCIE slot cover.
3. Insert GPU card into PCI-E slot.
4. Secure the GPU card by screws.
5. Plug the PSU connector into the GPU socket.
6. Install the expansion card cover.
PL
1. Zdemontuj maskownicę karty graficznej.
2. Jeżeli będzie konieczne usuń kilka śledzi
maskujących złącze PCI-E.
3. Włóż kartę graficzną do portu PCI-E.
4. Zabezpiecz śrubami kartę graficzną.
5. Podłącz przewód zasilający do karty graficznej.
6. Zamontuj maskownicę karty graficznej.
STEP 5 /KROK 5
MOTHERBOARD INSTALLATION/
INSTALACJA PŁYTY GŁÓWNEJ
EN
In case of having ATX motherboard you need
to assembly additional M / B standoff in
proper places in PC case.
1. Place the motherboard cover in the PC case.
2. Place the motherboard in the standoff.
3. Secure the motherboard it by screw.
4. Plug the EPS and ATX cables in proper
socket into motherboard.
PL
W przypadku posiadania płyty głównej
o standardzie ATX, konieczny jest montaż
dodatkowych dystansów w odpowiednich
miejscach w obudowie PC.
1. Umieść maskownicę płyty głównej w tylnej
części obudowy.
2. Umieść płyte główną na dystansach.
3. Zabezpiecz śrubami płytę główną.
4. Podłącz przewody EPS i ATX w odpowiednie
gniazdo na płycie głównej.
B D
CF

7
RAPTOR X1
STEP7/KROK 7
I/O PANEL INSTALLATION/
INSTALACJA PANELU I/O
EN
I/O panel is equipped in USB ports, audio and microphone for these parts proper work connect the cable
in correct place in motherboard.
PL
Panel I/O wyposażony jest w porty USB, audio oraz mikrofonu. Dla ich działania podłącz odpowiednie
kable obudowy do płyty głównej.
ARGB BACKLIT CONTROL/
KONTROLA PODŚWIETLENIA ARGB
EN
If the motherboard has ARGB (5V) or VDG (Gigabyte motherboard) socket, the backlit can be controlled
by using a dedicated motherboard software (controller connection scheme).
1. Connect power to the controller.
2. Connect ARGB (5V) or VGD cable to motherboard.
CAUTION!
During controlling by motherboard the remote controller will not work.
PL
Jeżeli płyta główna wyposażona jest w złącze ARGB (5V) lub VDG (płyty główne Gibabyte),
podświetleniem można sterować za pomocą dedykowanego oprogramowania płyty głównej (schemat
połączenia kontrolera).
1. Podłącz zasilanie bezpośrednio do kontrolera.
2. Podłącz kabel ARGB (5V) lub VGD do płyty głównej.
UWAGA!
Podczas sterowania płytą główną pilot nie będzie działał.
OPTION 1/OPCJA 1
BACKLIT CONTROL BY MOTHERBOARD/
KONTROLA PODŚWIETLENIA ZA POMOCĄ PŁYTY GŁÓWNEJ
EN
If the motherboard does not have ARGB (5V) or VDG (Gigabyte motherboard) socket, the backlit can be
controlled by LED button, which is placed on the top part of case (controller connection scheme).
1. Connect power to the controller.
2. Connect the LED SW/RESET SW to the controller (controller connection scheme).
PL
Jeżeli płyta główna nie posiada złącza ARGB (5V) lub VDG. Podświetleniem można sterować za pomocą
przycisku LED umiejscowionego na górnej części obudowy (schemat połączenia kontrolera).
1. Podłącz zasilanie bezpośrednio do kontrolera.
2. Podłącz kabel LED SW/RESET SW do kontrolera (schemat połączenia kontrolera).
OPTION 2/OPCJA 2
BACKLIT CONTROL BY MANUAL MODE (LED BUTTON)/
KONTROLA PODŚWIETLENIA ZA POMOCĄ TRYBU RĘCZNEGO (PRZYCISKU LED)

8RAPTOR X1
REMOTE CONTROLLER/
PILOT
EN
The backlit can be also controlled by remote controller, which is included to case set. The remote
controller work on radio wave, by that solution, backlit colour and working parameters of fans can be
changed from far distance. For the correct work of remote controller you need to select manual mode.
To be able to control by remote controller you need to:
1. Connect power to the controller.
PL
Podświetleniem można sterować również za pomocą pilota dołączonego do zestawu. Pilot zdalnego
sterowania działa na fale radiowe, dzięki temu można dostosować pracę oraz kolor podświetlenia
wentylatorów nawet z dalekiej odległości. Do poprawnego działania pilota należy wybrać tryb ręczny.
Aby móc sterować pilotem należy:
1. Podłączyć zasilanie bezpośrednio do kontrolera.
OPTION 3/OPCJA 3
BACKLIT CONTROL BY REMOTE CONTROLLER/
KONTROLA PODŚWIETLENIA ZA POMOCĄ PILOTA
EN
If the controller is connected at the same time to the motherboard and LED button, only one mode
of backlit control will work property.
To change backlit mode control you need to:
1. Press LED button placed on the top part of case for about 2 sec.
2. Pressing button placed on the remote controller.
Two above sequences will cause change mode from the motherboard to manual by LED button and vice
versa.
PL
Jeżeli kontroler podłączony jest jednocześnie do płyty głównej oraz do przycisku LED, wówczas będzie
działał tylko jeden tryb sterowania podświetleniem.
Aby zmienić tryb sterowania podświetlenia należy:
1. Przycisnąć przycisk LED umiejscowiony na górnej części obudowy przez około 2 sek.
2. Przeciśnięcie przycisku umiejscowionego na pilocie.
Dwie powyższe sekwencje spowodują przełączenie się trybu kontroli z poziomu płyty głównej na ręczny
za pomocą przycisku LED lub odwrotnie.
BACKLIT SELECTION CONTROL MODES/
WYBÓR TRYBÓW KONTROLI PODŚWIETLENIA
Turn on the backlit/
Włączenie podświetlenia
Automatic backlit mode/
Automatyczny tryb podświetlenia
Turn off the backlit/
Wyłączenie podświetlenia
Increase fan speed/
Zwiększenie prędkości wentylatorów
Select the next backlit mode/
Wybór kolejnego trybu podświetlenia
Increase backlit intensity/
Zmiana natężenia podświetlenia
Reducing fan speed/
Zmniejszenie prędkości wentylatorów
Select the previous backlight mode/
Wybór kolejnego trybu podświetlenia
Reduct backlit intensity/
Zmiana natężenia podświetlenia
Change backlit to red/
Zmiana podświetlenia na czerwony
Change backlit to green/
Zmiana podświetlenia na zielony
Change backlit to blue/
Zmiana podświetlenia na niebieski
Change backlit to orange/
Zmiana podświetlenia na pomarańczowy
Change backlit to azure/
Zmiana podświetlenia na błękitny
Change backlit to purple/
Zmiana podświetlenia na fioletowy
Change backlit to yellow/
Zmiana podświetlenia na żółty
Change backlit to turquoise/
Zmiana podświetlenia na turkusowy
Change backlit to pink/
Zmiana podświetlenia na różowy
Control backlit by voice, mode 1/
Kontrola podświetlenia za pomocą głosu, tryb 1
Control backlit by voice, mode 2/
Kontrola podświetlenia za pomocą głosu, tryb 2
Change of backlit modes/
Zmiana modów podświetlenia
Control backlit by voice, mode 3/
Kontrola podświetlenia za pomocą głosu, tryb 3

9
RAPTOR X1
EN
1. The screws for additional fans are not included into mounting set.
2. The VGA holder is not included into mounting set.
3. Do not cover vent holes which are located into top, rear, front and bottom of PC case.
PL
1. Śruby dla dodatkowych wentylatorów nie są dołączone do opakowania.
2. Uchwyt VGA nie jest dołączony do opakowania.
3. Nie zasłaniać otworów wentylacyjnych, które znajdują się na górze, dole, z porzu oraz tyle obudowy.
ADDITIONAL INFORMATION/
DODATKOWE INFORMACJE:
CONTROLLER CONNECTION SCHEME/
SCHEMAT POŁĄCZENIA KONTROLERA

10
Informacja o utylizacji urządzeń elektrycznych i elektronicznych
Information of the utilization of electrical and electronic equipment
Ten symbol oznacza, że zgodnie z dyrektywą Unii Europejskiej 2012/19/UE, urządzeń
elektrycznych i elektronicznych nie należy wyrzucać razem z innymi odpadami domowymi.
Urządzenia należy przekazać do lokalnego punktu zbierania tego typu odpadów lub do centrum
odzysku surowców wtórnych . W celu uzyskania informacji o dostępnych na Państwa terenie
metodach utylizacji, należy skontaktować się z władzami lokalnymi. Nieprawidłowa utylizacja
odpadów jest zagrożona karami przewidzianymi prawem obowiązującym na danym terenie.
Prawidłowa utylizacja urządzeń pomoże uniknąć negatywnych skutków grożących środowisku
i ludzkiemu zdrowiu w przypadku utylizacji niewłaściwej.
This symbol means that in according with European Union directive 2012/12EU, electrical
and electronic equipment should not be disposed of with other household waste.
The equipment should be sent to a local collection point for this type of waste or to a recycling
center. Please contact your local authority for information on available disposal methods.
Importer disposal of waste is threatened by the penalties provided for by law in force
in the given area. Proper disposal of equipment will help to avoid the negative e󰀨ects that
threaten the environment and human health, in the event of improper utilization.
Deklaracja zgodności dostępna jest do pobrania na stronie/ Declaration of Conformityis available
for download on website: www.savio.net.pl/do-pobrania
Produkt spełnia wymagania/The product meets the requirements
DE Das Benutzerhandbuch in Ihrer Sprache nden Sie unter: www.savio.net.pl/en/download
UA Посібник користувача вашою мовою доступний за адресою:
www.savio.net.pl/en/download
RO Manualul de utilizare în limba dvs. este disponibil la: www.savio.net.pl/en/download
HU Az Ön nyelvén található felhasználói kézikönyv a következő címen érhető el:
www.savio.net.pl/en/download
CS Uživatelská příručka ve vašem jazyce je k dispozici na adrese:
www.savio.net.pl/en/download
SK Používateľská príručka vo vašom jazyku je k dispozícii na: www.savio.net.pl/en/download
RU Руководство пользователя на вашем языке доступно по адресу:
www.savio.net.pl/en/download
LT Vartotojo kalba jūsų kalba galima rasti: www.savio.net.pl/en/download
SE Användarmanualen på ditt språk nns på: www.savio.net.pl/en/download
HR Korisnički priručnik na vašem jeziku dostupan je na: www.savio.net.pl/en/download
GR Το εγχειρίδιο χρήσης στη γλώσσα σας είναι διαθέσιμο στη διεύθυνση:
www.savio.net.pl/en/download
LV Lietotāja rokasgrāmata jūsu valodā ir pieejama vietnē: www.savio.net.pl/en/download
Gwarancja:
Gwarancja obejmuje okres 24 miesięcy. Dokonywanie samodzielnych napraw i modykacji
urządzenia, skutkuje natychmiastową utratą gwarancji. Karta gwarancyjna dostępna jest również
do pobrania na stronie: www.savio.net.pl/serwis
Warranty:
The warranty covers a period of 24 months. Independent repairs and modications result
in automatic loss of the varranty. Warranty card is also available for download on our website:
www.savio.net.pl/en/service
RAPTOR X1
