Schlage WCO100 User manual

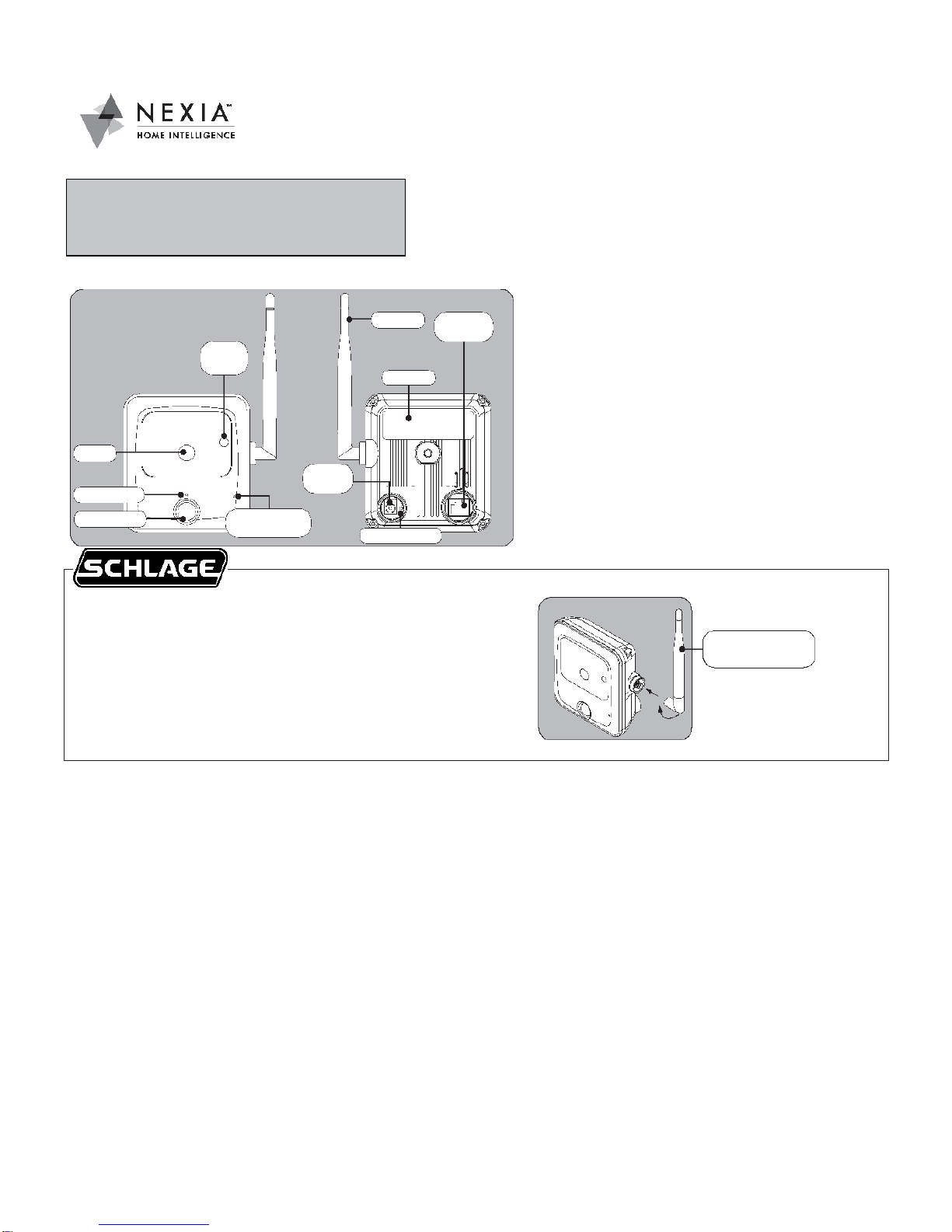

WCO100 Camera
WCO100 Camera MAC ID
Twelve(12)characters
Lens
PowerLED
PIRSensor
Microphone
_________________ (not used)
Light
Sensor
Power
Port
ResetButton
Antenna
MAC ID
Ether net
Port
Finalposition,
upright
Package Contents:
Outdoor Camera
External Antenna
6-foot Power Adapter
Swivel Connector
Mounting Stand
Mounting Base
Mounting Screws (3)
Ethernet Cable (with water sealing cap)
6-foot Power Extension Cable (with water sealing cap)
1Attach antenna to the camera
Turn the antenna clockwise on the antenna mount.
The antenna should be in an upright position for
best signal reception.

2Locate MAC ID, Ethernet and Power.
Write the MAC ID in the box at the top of this page for later reference.
DO NOT plug in Ethernet or power before enrolling!
3Log into your account at www.mynexia.com
Camera can be used only with Nexia Home Intelligence system.
Account must be active before continuing. See nexiahome.com for more information.
4
EnrolltheCamera
a. Make sure Ethernet and power are NOT plugged into camera before you begin.
b. On www.mynexia.com, click the Cameras tab.
c. Click the Add Camera button.
d. Follow the on-screen instructions.
e. Click on Edit Camera Settings to complete wireless setup.

5
6
Verify and Prepare Camera Mounting Location
! Installation in a covered area is recommended.
! Consult the NEC and local electrical codes for information
on electrical requirements.
a. Attach the base to the wall with three (3) screws and
wall anchors (included).
b. Attach the power cable to AC power outlet. Make sure
the water seal is secure on the wall.
Attach Camera to Stand
Turn Camera clockwise to attach threaded mount on back of
camera to the swivel connector.
Base
Wallanchors(3)
7
Test the camera view using your Nexia Account.
If necessary, loosen the knob on the swivel connector and adjust the camera angle.
Product Specifications
Lens:Board Mount Type,Fixed-Focal, Aperture F2.0
Night Vision: IR LED x 8,Light Sensor x 1, Auto IR CUT Switcher, Range:Above5 meters
Minimum Illumination: 0 Lux (with IR LED)
Connectors: RJ45 for Ethernet, DC Power Jack
Power Consumption: 12V DC, Max 4.8W
Compliance: CE,FCC, Power supply: UL
Dimensions (H x W x D): 103 x 94 x 37 mm (4.1” x 3.7” x 1.5”)
Weight: 900g (2 lbs)
Operating Temperature:-10°–45°C (14°–113°F); Humidity:10%–80% (non-condensing)
Storage Temperature: -20°–70°C(-4°–158°F); Humidity: 10%–90% (non-condensing)
Ethernet:10/100 Base-T, Auto MDIX
Wireless:IEEE802.11b/g/n,WEP64/128bit,WPA/WPA2Personal,WPS
FCC Statement
This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this
device must accept any interference received, including interference that may cause undesired operation.
Changes or modifications to this equipment not expressly approved by the Schlage Lock Company could void the user’s authority to operate the
equipment. FCC ID: P2GBE369 IC: 7654A-BE369
U.S.A. /Canada nexiahome.com
[phone]
© 2012 Ingersoll Rand
Printed in China
24129744 Rev. 05/12-a

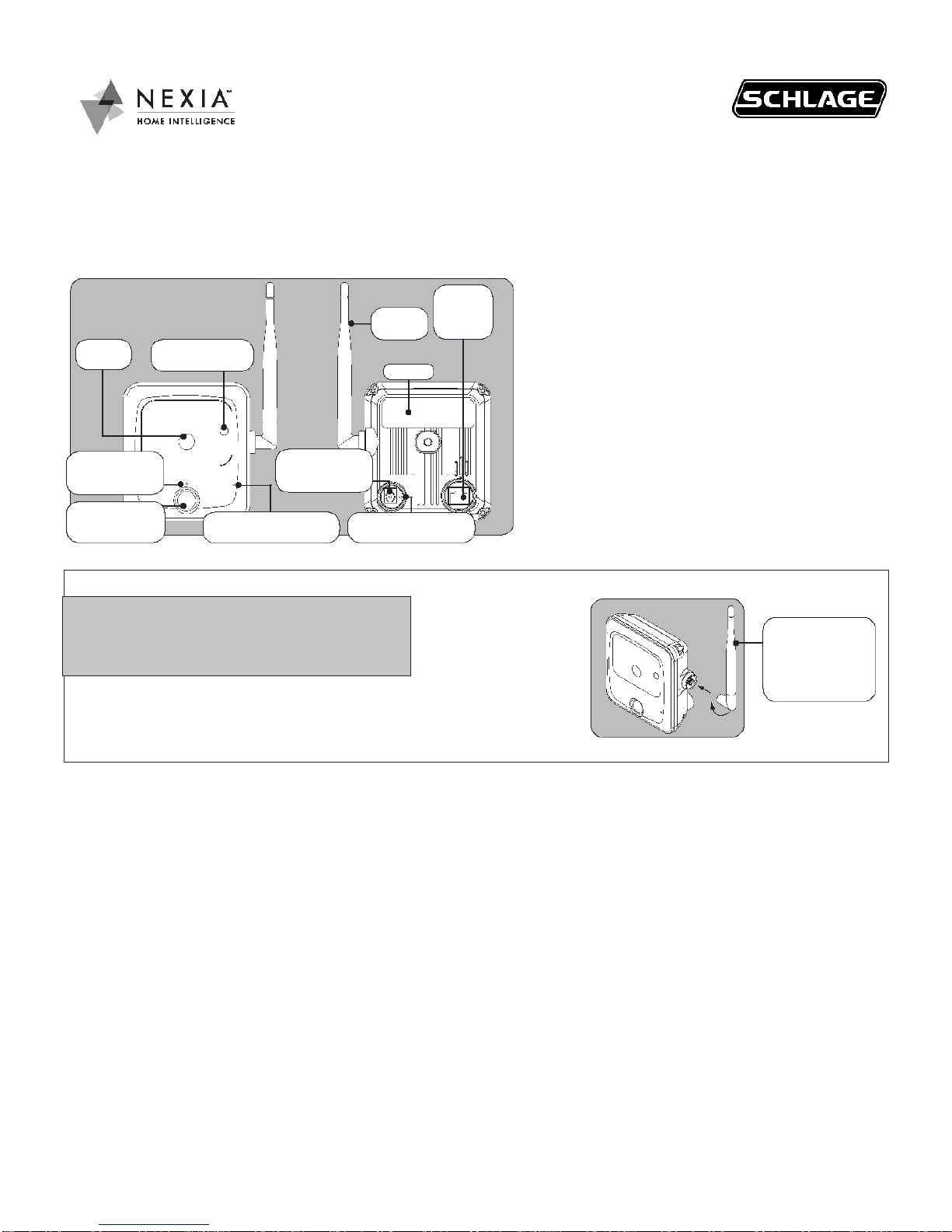

WCO100 Cámara
WCO100 Caméra
LuzLEDde
encendido
LEDdepuissance
Sensorinfrarrojo
pasivo(PIR)
CapteurPIR
Lente
Lentille Sensordeluz
Capteurdelumière
Micrófono(noseutiliza)
Microphone (nonutilisé)
Puertode
alimentación
Portd’alimentation
Botón reinicio
Boutonderéinitialisation
Antenne
Antena
MAC ID
Puerto
Ethernet
Port
Ethernet
1
Positionfinale,
à la verticale
Posiciónfinal,
vertical
2
WCO100 Cámara/Caméra MAC ID
Doce(12)caracteresDouze(12)caractères
Contenido del paquete:
Cámara para exteriores
Antena externa
Adaptador de corrientede 6 pies
Conector giratorio
Pie de montaje
Base de montaje
Tornillos de montaje (3)
Cable Ethernet (con tapón hermético aprueba de agua)
Cable prolongación de alimentación de 6 pies (con
tapón hermético a prueba de agua)
Contenido del paquete:
Caméra d’extérieur
Antenne externe
Adaptateur d’alimentation de 6pieds
Raccord pivotant
Socle de montage
Base de montage
Vis de montage (3)
Câble Ethernet (avec capuchon d’étanchéité)
Câble d’extension d’alimentation de 6 pieds
(avec capuchon d’étanchéité)
Conecte la antena a la cámara
Gire la antena ensentido horario en elsoporte delaantena.
La antena debe estar en posición vertical para una
mejor recepción de la señal.
Fixer l’antenne à la caméra
Tourner l’antenne dans le sens horaire sur le support
de l’antenne.
L’antenne doit être en position verticale pour une
réception optimale du signal.
Localice la ID de MAC, Ethernet y suministro eléctrico.
Teclee la ID de MAC en la casilla en la parte superior de
esta página para futuras referencias. ¡NO conecte el Ethernet o la corriente eléctrica
antes de registrarse.

3
4
Ingrese a su cuenta en www.mynexia.com.
La cámara opera únicamentecon el Sistema de Inteligencia
para el Hogar Nexia.
La cuenta debe haberse activado antes de continuar.
Visite nexiahome.com para obtener más información.
Trouvez le code MAC, le câble Ethernet et l’alimentation.
Écrivez le code MAC dans la case au haut de cette page
pour référence ultérieure.
NE branchez PAS le câble Ethernet ou
l’alimentation avant l’installation!
Accédez à votre compte à www.mynexia.com.
La caméra ne peut être utiliséequ’avec le
Système d’Intelligence pour Domicile Nexia.
Le compte doit être actif avant de continuer. Consultez
nexiahome.com afin d’obtenir de plus amples renseignements.
Registre la cámara.
a. Antes de iniciar, asegúreseque el Ethernet y la corriente no
esténconectados a sucámara.
b. Hagaclic enla pestaña “Cameras” en www.mynexia.com.
c. Hagaclic enelenlace “Add Camera”.
d. Siga las instrucciones que aparecen en la pantalla.
e. Haga clic en Editar los Ajustes de la Cámara
para completar la configuración inalámbrica.
Enregistrez la caméra
a. Assurez-vous queles câbles Ethernet et d’alimentation ne
sont pas branchésà la caméra avantde commencer.
b. Rendez-vous au www.mynexia.com, puis cliquez sur
l’onglet « Cameras ».
c. Cliquezsuele lien« Add Camera ».
d. Suivez les instructions à l’écran.
e. Cliquer sur Modifier les Paramètres de la Caméra
pour compléter la configuration sans fil.

5
Base
Verifique y prepare la ubicación
de montaje de la cámara.
! Se recomienda que la instalación se
haga enun área cubierta.
! Consulte el Código Eléctrico Nacional
(NEC) y los códigos eléctricos locales
para obtener información sobre los
requisitos eléctricos.
a. Sujete la base a la paredcon tres
tornillos y anclajes de pared (incluidos).
b. Conecte el cable de alimentación al
tomacorriente de CA. Asegúrese de
que el cierre hermético a prueba de
agua esté fijado a la pared.
Vérifier et préparer l’emplacement de
montage de la caméra.
! Nous vous conseillons de l’installer
dans un zone de couverture.
! Consulter le code national de l’électricité
et les codes de l’électricité locaux pour
obtenir des renseignements sur les
exigences en matière d’électricité.
a.
Fixer la base au mur avec les trois vis
et les ancrages au mur (compris).
b. Fixer le câble d’alimen
tation à la prise
de courant alternatif. S’assurer que
le joint hydraulique est bien fixé au
mur. Anclajes de pared (3)
Ancrages au mur (3)
Especificaciones del Producto
Lente: de montaje en placa, focal fija, apertura F2.0
Visión nocturna: LED IR x 8, sensor de luz x 1, interruptor IR CUT
automático, alcance: Superior a 5 metros
Iluminación mínima:0 Lux (con LED IR)
Conectores: RJ45 para Ethernet, enchufe de CC
Consumo de energía:12 VCC, 4,8W máximo
Cumplimiento: CE, FCC,Suministrode energía: UL
Dimensiones (alto x ancho x profundidad): 103 x 94 x 37 mm (4,1” x 3,7” x 1,5”)
Peso:900g(2libras)
Temperatura de funcionamiento: -
10° a 45 °C (14° a 113 °F); humedad: 10 % a
80 % (sin condensación)
Temperatura de almacenamiento: -20° a 70 °C (-4° a 158 °F); humedad: 10 %
a 90 % (sin condensación)
Ethernet: 10/100 Base-T,AutoMDIX
Inalámbrico: IEEE802.11b/g/n,WEP64/128bit,WPA/WPA2Personal,WPS
Caractéristiques du produit
Lentille : connecteur enfichable, focale fixe, ouverture F2,0
Vision nocturne : IR LED x 8, Capteur optique x 1, auto IR CUT Switcher,
Portée : Plus de 5 mètres
Éclairement minimal : 0 Lux (avec LED à infrarouge) Raccords
: RJ45 pour Ethernet, connecteur d’alimentation CC
Consommation d’énergie : 12 V CC, Max 4,8 W Conformité :
CE, FCC, Alimentation électrique : UL Dimensions (L x L x P) :
103 x 94 x 37 mm (4,1 po x 3,7 po x 1,5 po)
Poids : 900g (2 lb)
Température de fonctionnement : -10° – 45° C (14° – 113° F); Humidité :
10 % – 80 %
Température d’entreposage : -20° – 70° C (-4° – 158° F); Humidité : 10 % -
90 % (sans condensation)
Ethernet: 10/100Base-T,AutoMDIX
Sans fil :IEEE802.11b/g/n,WEP64/128bit,WPA/WPA2 Personnel, WPS
Vérifier le viseur de la caméra à l’aide de votre compte
Nexia. Au besoin, desserrer le bouton du raccord pivotant et
ajuster l’angle de la caméra.
Pruebe la visión de la cámara usando su cuenta Nexia.
De ser necesario, afloje la perilla en el conector giratorio y
ajuste el ángulo de la cámara.
7
6
Sujete la cámara al pie.
Gire la cámara en sentido horario para conectar el soporte
roscado en la parte posterior de la cámara al conector giratorio.
Fixer la caméra au pied.
Tourner la caméra dans le sens horaire pour fixer le
montage fileté de l’arrière de la caméra au raccord pivotant.
Declaración de la Comisión de Comunicaciones Federal (FCC)
Estedispositivo cumple con la Sección15 de las normas de la FCC. Su utilización está sujeta a las siguientes dos condiciones:(1) este dispositivo nopuedecausar interferencias
dañinas, y(2) estedispositivo debe aceptar cualquier interferencia que se reciba, incluida interferencia que puedeprovocar un funcionamiento nodeseado.
Los cambios o las modifi caciones a este equipo sin autorización expresade Schlagepodrían anularla autoridad del usuario parautilizar el equipo.
Déclaration FCC
Ce dispositif est conforme à l’article 15 des règles de la FCC. Son fonctionnement est sujet aux deux conditions suivantes : (1) ce dispositif ne doit provoquer aucune
interférence dangereuse, et (2) ce dispositif doit tolérer les interférences qu’il reçoit, y compris les interférences provoquées par une utilisation involontaire.
Les changements ou modifications portés à cet équipement que Schlage n’aurait pas expressément homologué pourraient annuler l’autorisation donnée à
l’utilisateur de faire fonctionner l’équipement.
FCC ID: P2GBE369 IC: 7654A-BE369 U.S.A. /Canada nexiahome.com
[phone]
