SCHOLTES HP 96 IX User manual

Viale Aristide Merloni, 47
60044 Fabriano (AN) Italy
Tel. [phone]
www.scholtes.com

GB
IF
P
ENL
Sommario
Installazione, 2-3
Montaggio
Informazioni tecniche, 4
Collegamento elettrico
Dati tecnici
Descrizione, 5
Versione filtrante
Versione aspirante
Funzionamento, 6
Comandi
Manutenzione, 7
Pulizia della cappa
Pulizia dei filtri antigrasso
Sostituzione del filtro carbone
Sostituzione delle lampade
Precauzioni e consigli, 8
Sicurezza generale
Scarico dell’aria
Smaltimento
HP 96 IX
Istruzioni per l’uso
CAPPA
Italiano, 1 English, 9 Français, 17
Español, 25 Portoguês, 33 Nederlands, 41
I

2
5) A regolazione avvenuta, fissare la cappa
definitivamente con altre 4 viti (D): segnare sul
muro i 4 fori da fare, sganciare la cappa ed effet-
tuare i fori segnati (diametro 8mm); utilizzare poi i
tasselli e le viti in dotazione per il fissaggio
definitivo.
6) Montare la piastra dell'impianto elettrico (Q) fissan-
dola con 2 viti.
7) Per le cappe in versione aspirante, montare la flangia
(R) sulla bocca uscita aria dell’apparecchio eserci-
tando una leggera pressione.
8) Per le cappe in versione filtrante, montare la
riduzione (E).

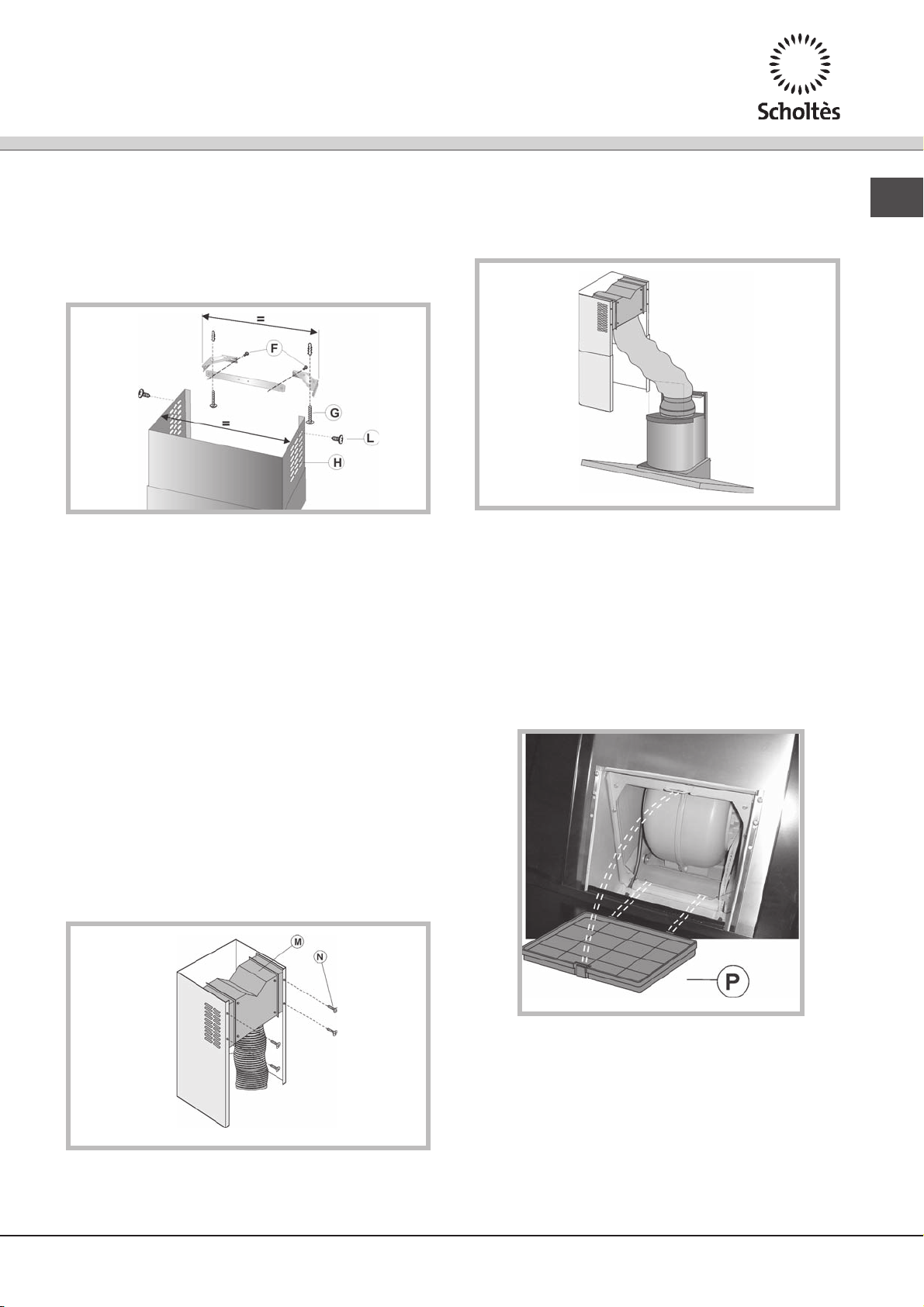

Fissaggio del tubo decorativo
1) Assemblare la staffa di supporto del tubo
decorativo e regolare la sua larghezza tramite le 2
viti (F).
Successivamente, mediante i tasselli e le viti (G)
fissarla al soffitto facendo in modo che sia in asse
con la vostra cappa.
2) Per la versione filtrante, le griglie di evacuazione
Installazione
Montaggio
Prima di procedere alle operazioni di montaggio,
per una più facile manovrabilità dell'apparecchio
disinserire i filtri antigrasso (per le istruzioni vedere
paragrafo “Pulizia dei filtri antigrasso” sotto il capitolo
“Manutenzione”).

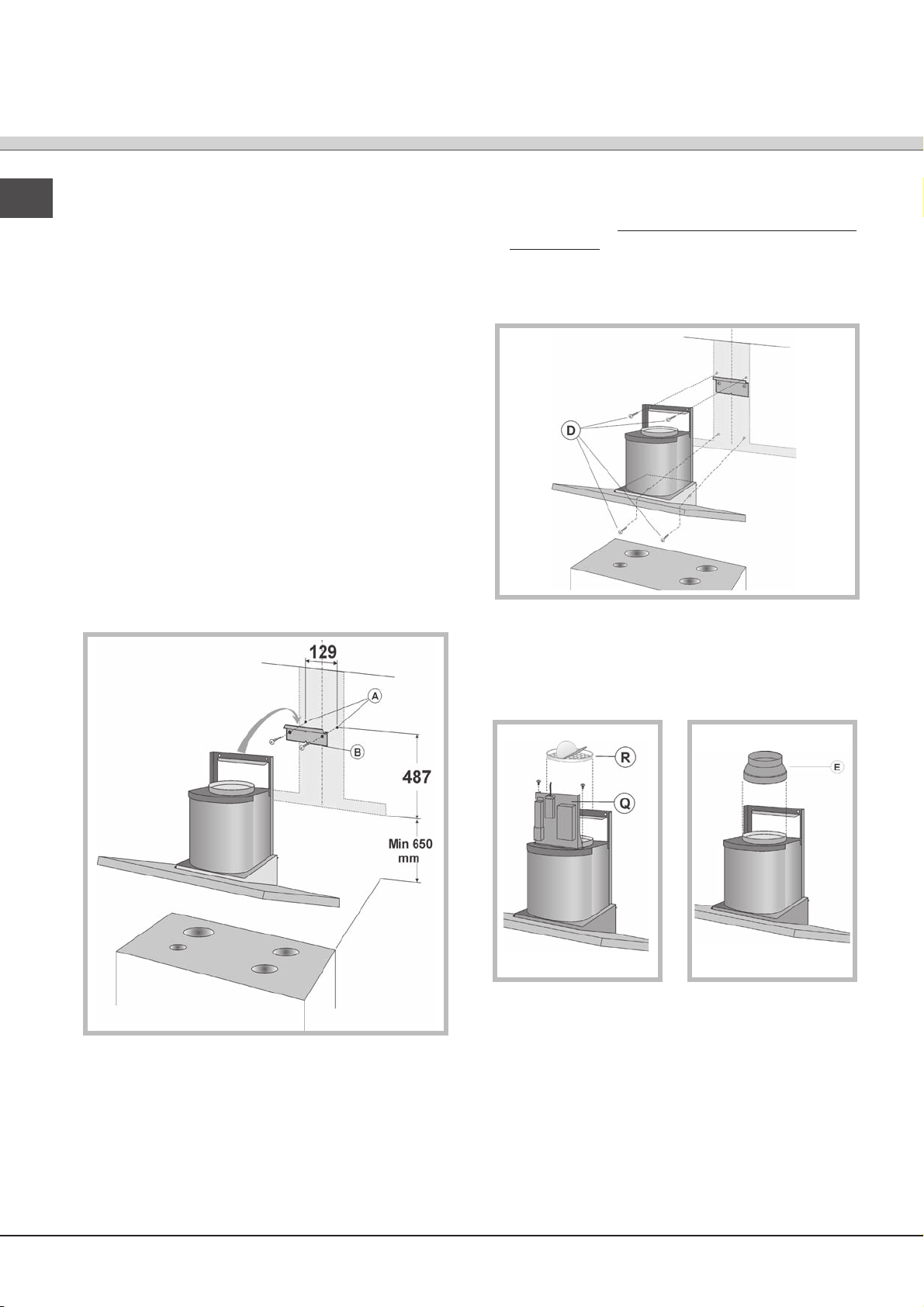

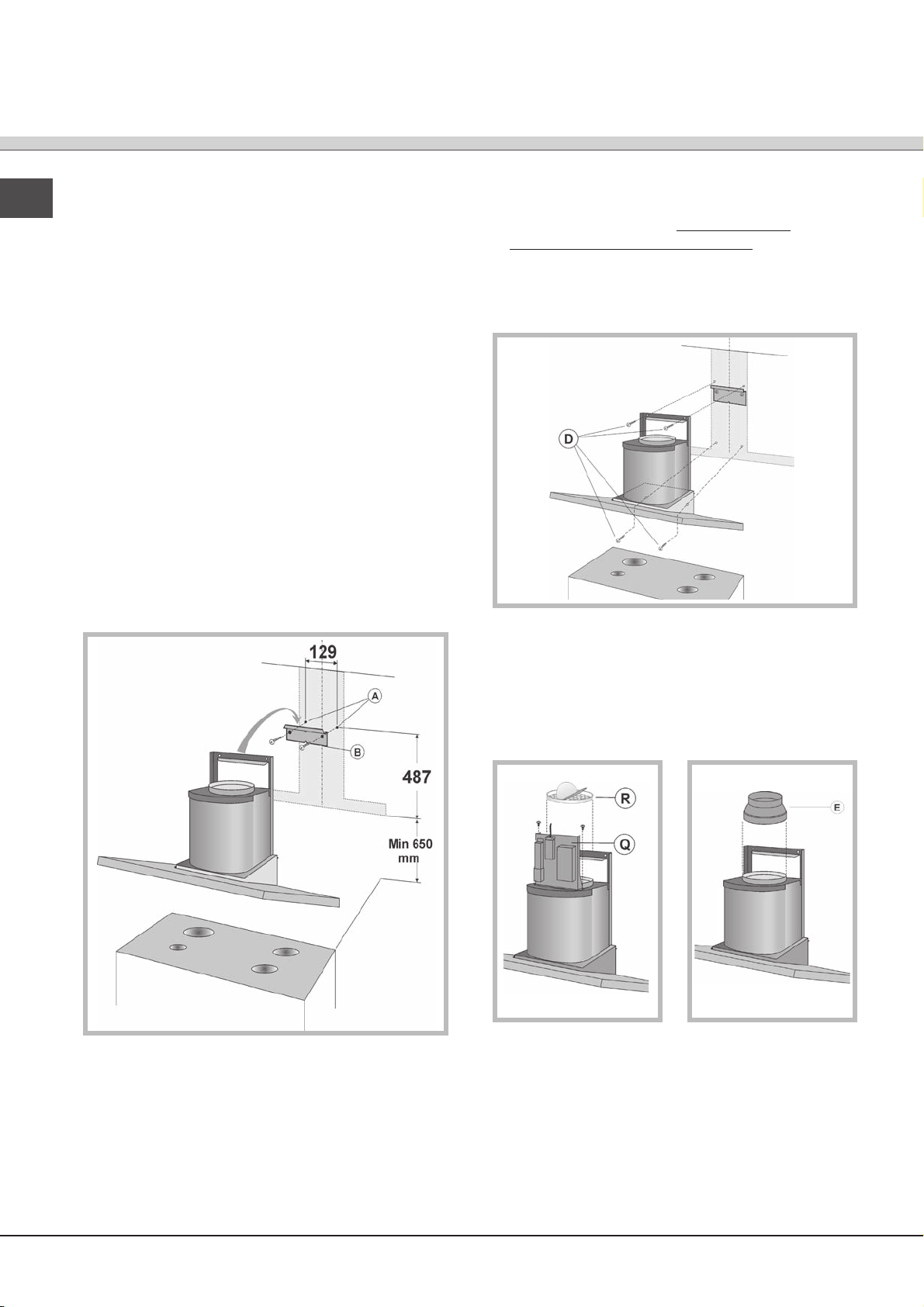

Fissaggio a muro
1) Tracciare sulla parete una linea, sulla verticale
del piano di cottura. Segnare sulla parete i 2 fori
da fare (A) rispettando le misure indicate nella
figura sotto.
2) Effettuare i fori (ø 8 mm) ed applicare 2 tasselli
(in dotazione).
3) Fissare la staffa metallica (B) alla parete con 2 viti,
utilizzando i 2 fori effettuati. Utilizzare i 2 triangolini
ritagliati sulla staffa per posizionarla esattamente
lungo l'asse verticale della cappa.
4) Agganciare quindi la cappa alla staffa metallica.
Regolare la posizione orizzontale spostando
la cappa a destra o a sinistra secondo le esigenze
di allineamento ai pensili.
I

3
3) Versione aspirante:
a) Collegare la bocca uscita aria della cappa al foro
di scarico dell’aria, tramite un tubo flessibile
di diametro 15 cm. Bloccare il tubo flessibile
con delle fascette (tubo e fascette non sono
in dotazione).
b) Effettuare il collegamento elettrico della cappa
mediante il cavo di alimentazione (riferimento
paragrafo “Collegamento elettrico”).
c) Inserire il tubo decorativo appoggiandolo
sulla cappa; sollevare il tubo superiore fino
al soffitto e fissarlo tramite le 2 viti (L).
4) Versione filtrante:
a) Fissare il deflettore (M) al tubo superiore tramite
le 4 viti a testa piatta (N); collegare al deflettore
un tubo flessibile di diametro 12,5 cm bloccando
lo con una fascetta (tubo e fascetta non sono in
dotazione).
I
aria (H) devono essere posizionate nella parte alta.
Per la versione aspirante capovolgere il tubo
superiore in modo che le griglie di evacuazione aria
siano nella parte bassa.
b) Collegare il tubo flessibile alla riduzione presen-
te sulla bocca uscita aria.
c) Effettuare il collegamento elettrico della cappa
mediante il cavo di alimentazione (riferimento
paragrafo “Collegamento elettrico”).
d) Prendere il tubo decorativo ed appoggiarlo sulla
cappa; sollevare il tubo superiore fino al soffitto
e fissarlo tramite le 2 viti (L).
e) Verificare se il filtro carbone (P) sia già installa-
to; se non è installato, procedete al montaggio
infilando le 2 linguette del filtro nell'apposita
sede e facendolo ruotare verso l'alto.

4
Collegamento elettrico
!Predisporre l’alimentazione elettrica entro l’ingom-
bro del tubo decorativo.
!Nell’operazione di collegamento elettrico verificare
che i valori di tensione corrispondano con
quelli indicati nella targa inserita all’interno
dell’apparecchio.
!Se il Vostro apparecchio non è provvisto di cavo
flessibile non separabile e di spina, o di altro
dispositivo che assicuri la onnipolare disinserzione
dalla rete, con una distanza di apertura dei contatti
di almeno3 mm, allora tali dispositivi di separazione
dalla rete devono essere previsti nell'installazione
fissa.
!Se il Vostro apparecchio è provvisto di cavo
alimentazione e di spina, porre l'apparecchio
in modo che la spina sia accessibile.
Informazioni tecniche
Dati tecnici
I
Modello HP 96 IX
Dimensioni larghezza 89,8 cm
altezza 84.7 / 117 cm
profondità 43.3 cm
Ø del tubo di scarico 15 cm
Peso lordo 22.2 Kg
Assorbimento Totale 290 W
Motore 1x250 W
Lampade 2x20 W
Portata 700 m3/h
Filtri antigrasso
Superficie
di aspirazione 280 cm2

5
La cappa puo’ essere in versione filtrante o in versione
aspirante.
Decidere sin dall’inizio il tipo di installazione.
Per una maggiore efficienza, consigliamo di installare
la cappa in versione aspirante (se possibile).

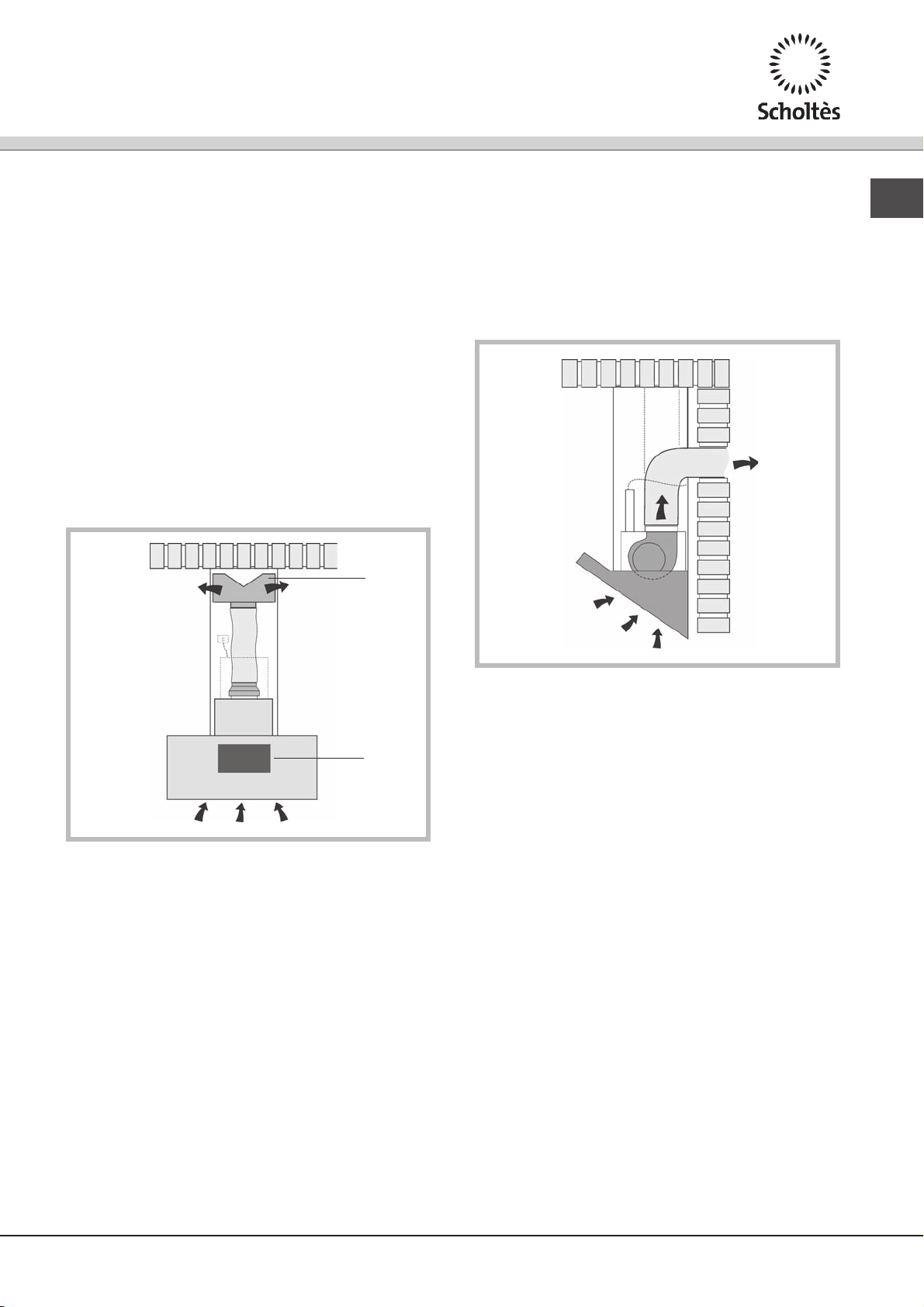

Versione filtrante
La cappa aspira l’aria della cucina impregnata di fumi
e di odori, depurandola attraverso i filtri anti-grasso
ed il filtro carbone per poi re-immetterla pulita
nella stanza.
Per questa versione è necessario un deflettore aria (M)
ed un filtro al carbone (P).
Per una costante efficienza, è necessario sostituire
periodicamente il filtro al carbone.
Se la cappa non è dotata del filtro al carbone,
richiederlo al rivenditore.
Descrizione
Versione aspirante
La cappa aspira l’aria della cucina impregnata di fumi
e di odori facendola passare attraverso i filtri
anti-grasso, poi la espelle all’esterno attraverso
un condotto di scarico.
In questa versione non è necessario utilizzare il filtro
al carbone.
I
M
P

6
Funzionamento

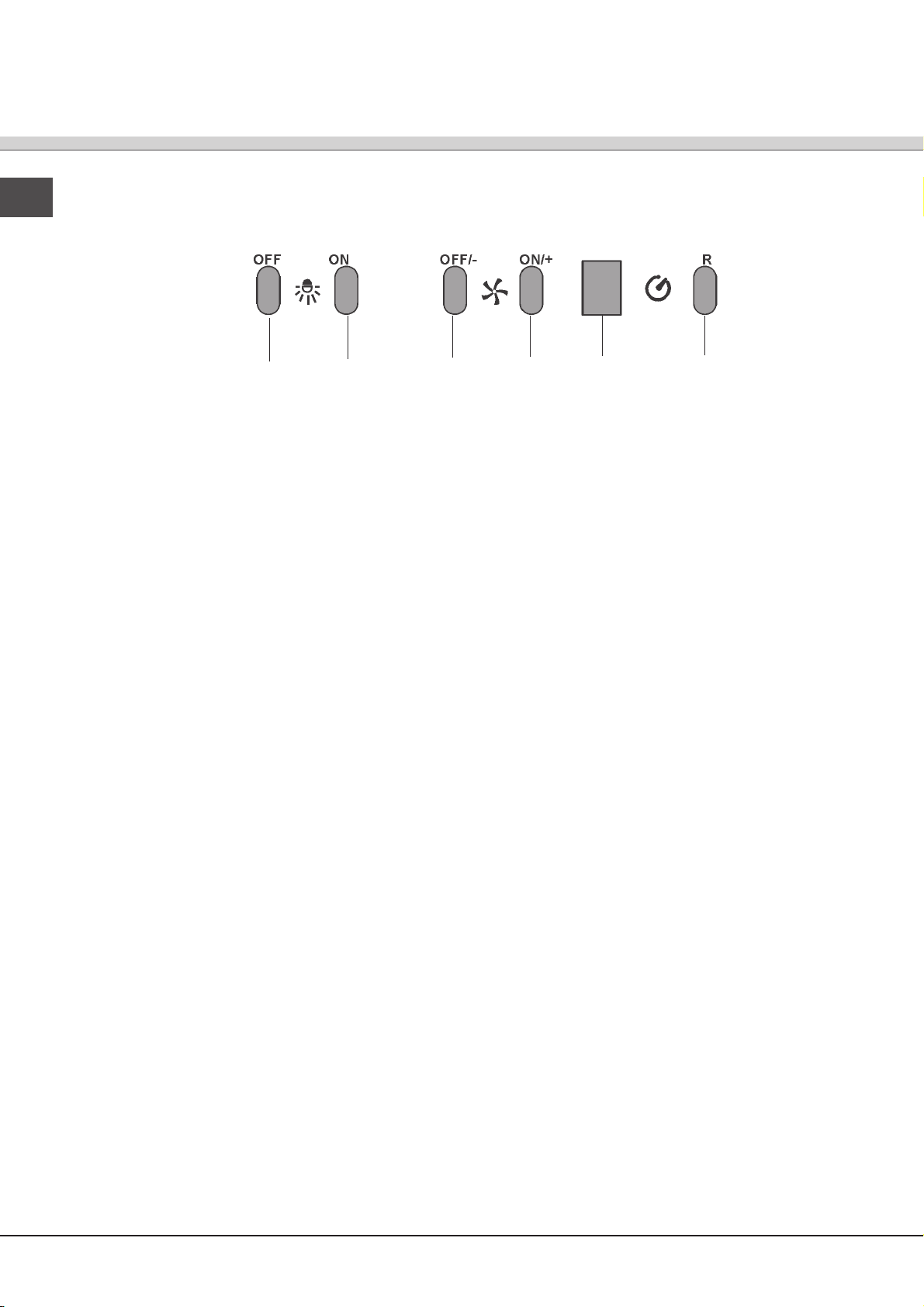

Comandi
I
Tasto A
Spegne le luci.
Tasto B
Accende le luci.
Tasto C
Decrementa la velocità del motore fino ad arrivare alla
minima. Se premuto per circa 2” arresta il motore,
memorizzando la velocità.
Tasto D
Aziona il motore (richiamando l’ultima velocità utilizzata)
ed incrementa la velocità fino ad arrivare alla massima.
Display L
- segnala la velocità in esecuzione.
- segnala l’Allarme filtri (a motore spento) tramite la
visualizzazione del segmento centrale.
- segnala l’attivazione del Timer tramite il numero
lampeggiante.
Tasto E
Attiva il TIMER (quando il motore è in funzione), per cui
la cappa si spegne automaticamente dopo 5’.
Inoltre azzera il conteggio delle ore quando è attivo
l’Allarme filtri (a motore spento).
ABCDLE
Allarme filtri
Viene evidenziato a Motore Spento:
Dopo 30h di funzionamento, sul display si illumina il segmento centrale; indica che devono essere puliti i filtri antigrasso.
Dopo 120h di funzionamento, sul display lampeggia il segmento centrale; indica che devono essere puliti i filtri
antigrasso e sostituiti i filtri carbone.
Una volta puliti i filtri antigrasso (e/o sostituiti i filtri carbone), per far riparitre il conteggio delle ore (RESET) premere
il tasto E durante la visualizzazione dell’allarme filtri.

7

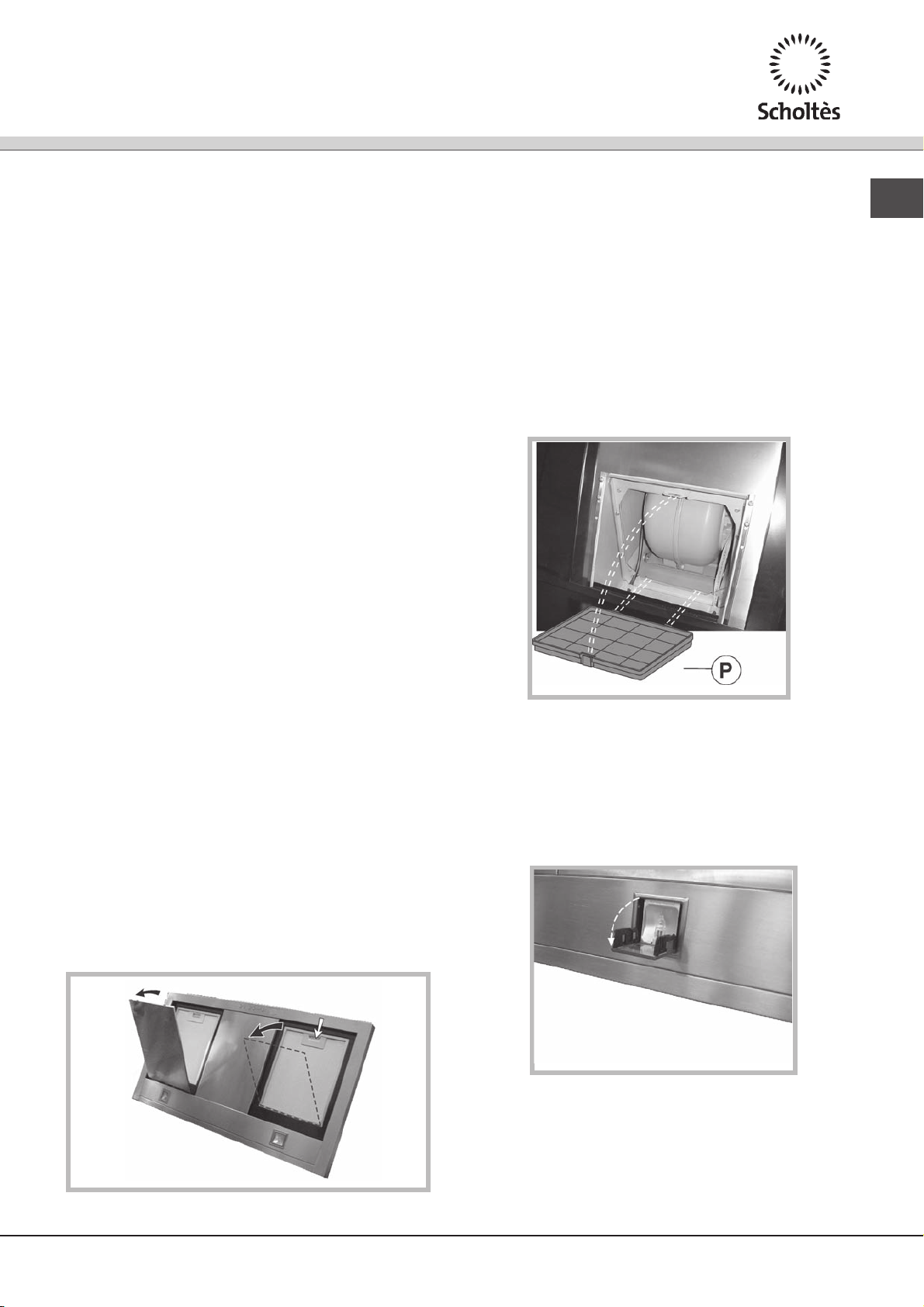

Sostituzione del filtro carbone
Nel caso d'uso dell'apparecchio in versione filtrante,
sarà necessario sostituire il filtro al carbone periodica-
mente, quando compare l’allarme filtri carbone. Per
istruzioni sull’Allarme filtri, fare riferimento al paragra-
fo Comandi.
Smontaggio del filtro carbone: togliere i pannelli me-
tallici; togliere i filtri antigrasso spingendo il fermo e
ruotando i filtri verso l’esterno. Smontare quindi il
filtro carbone: spingere il fermo verso l’interno e ruotare
il filtro facendo sfilare le 2 linguette dalle apposite
sedi.
Sostituzione delle lampade
Aprire lo sportellino delle lampade alogene facendo pres-
sione su un lato (in corrispondenza della scritta “PUSH”)
e rilasciare. Sostituire con lampade dello stesso tipo.
ATTENZIONE: non toccare la nuova lampada
a mani nude.
!Prima di procedere a qualsiasi operazione di pulizia
o manutenzione è necessario togliere tensione.
!Per evitare un possibile rischio di incendio attenersi
alle istruzioni indicate per la pulizia dei filtri
antigrasso e la rimozione di eventuali depositi
di grasso sull’apparecchio.
Un'accurata manutenzione garantisce un buon funzio-
namento ed un buon rendimento nel tempo.
Pulizia della cappa
La rimozione di eventuali depositi di grasso
dall'apparecchio va effettuata periodicamente in
rapporto all'uso (almeno ogni 2 mesi).
Evitare l'uso di prodotti contenenti abrasivi o corrosivi.
Per la pulizia esterna di apparecchi verniciati adoperare
un panno inumidito con acqua tiepida e detersivo
neutro; per la pulizia esterna di apparecchi in acciaio,
rame od ottone è consigliato l'uso di prodotti specifici,
seguendo le istruzioni indicate sul prodotto;
per la pulizia interna dell'apparecchio usare
un panno/pennello imbevuto di alcool etilico
denaturato.
Pulizia dei filtri antigrasso
Una cura particolare va rivolta ai filtri antigrasso che
devono essere puliti periodicamente, quando compare
l’allarme filtri antigrasso. Per istruzioni sull’Allarme filtri,
fare riferimento al paragrafo Comandi.
Lavare i filtri con detersivo neutro a mano o in
lavastoviglie. Nel caso di lavaggio in lavastoglie, un
eventuale scolorimento non compromette in nessun
modo la funzionalità dei filtri.
Smontaggio dei filtri antigrasso: togliere i pannelli
metallici; per togliere i filtri antigrasso, in
corrispondenza della maniglia spingere il fermo verso
l'interno e tirare il filtro verso il basso.
Manutenzione
I

8
Precauzioni e consigli
Sicurezza generale
!La distanza minima tra la superficie di supporto
delle pentole sul piano di cottura e la parte inferiore
della cappa deve essere 65 cm. Se le istruzioni
per l’installazione del piano di cottura specificano
una distanza maggiore, questa deve essere tenuta
in considerazione.
!ATTENZIONE: Questo apparecchio deve essere
collegato a terra. Nell’operazione di collegamento
elettrico assicurarsi che la presa di corrente sia
munita di collegamento di terra.
!Evitare l’uso di materiali che causano fiammate
(flambè) nelle immediate vicinanze dell’apparecchio.
!Nel caso di fritture fare particolarmente attenzione
al pericolo di incendio che costituiscono olio
e grassi. Particolarmente pericoloso per la
sua infiammabilità è l’olio già usato.
!Non usare griglie elettriche scoperte.
!In presenza di forti concentrazioni di vapori, si
potrebbe verificare la formazione di condensa nella
parte inferiore della cappa; cio’ non è indice di
difetto, né compromette il normale funzionamento
della cappa.
Scarico dell’aria
Se il vostro apparecchio deve essere istallato in
versione Aspirante, predisporre il foro ed il condotto di
scarico dell’aria.
Per ottenere condizioni ottimali nelle versioni aspiranti,
utilizzare un tubo per lo scarico dell’aria che abbia:
lunghezza minima indispensabile, minor numero
possibile di curve (angolo massimo della curva: 90°),
materiale approvato normativamente (a seconda dello
Stato), lato interno piú liscio possibile. Si consiglia
inoltre di evitare cambiamenti drastici di sezione del
tubo (diametro: 150 mm).
!L'aria raccolta non deve essere convogliata
in un condotto usato per lo scarico di fumi di
apparecchi alimentati con energia diversa da quella
elettrica (impianti di riscaldamento centralizzati,
termosifoni, scaldabagni ecc.).
!Per lo scarico dell'aria da evacuare rispettare
le prescrizioni delle autorità competenti.
Inoltre l'aria da scaricare non deve essere eliminata
attraverso una cavità del muro a meno che tale
cavità non sia destinata a questo scopo.
!Prevedere un'adeguata areazione del locale quando
una cappa e apparecchi alimentati con energia
diversa da quella elettrica (stufe a gas, ad olio,
a carbone ecc), vengono usati
contemporaneamente. Infatti la cappa aspirante
evacuando l'aria potrebbe creare una pressione
negativa nella stanza. La pressione negativa
del locale non deve superare i 0,04 mbar, evitando
così il risucchio dei gas di scarico della fonte
di calore. Pertanto attrezzare il locale con
delle prese d’aria che alimentino un flusso costan-
te di aria fresca.
Smaltimento
La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE),
prevede che gli elettrodomestici non debbano essere
smaltiti nel normale flusso dei rifiuti solidi urbani.
Gli apparecchi dismessi devono essere raccolti
separatamente per ottimizzare il tasso di recupero
e riciclaggio dei materiali che li compongono
ed impedire potenziali danni per la salute e l’ambiente.
Il simbolo del cestino barrato è riportato su tutti
i prodotti per ricordare gli obblighi di raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione
degli elettrodomestici, i detentori potranno rivolgersi
al servizio pubblico preposto o ai rivenditori.
I

9
Contents
Installation, 10-11
Assembly
Technical information, 12
Electrical connection
Technical data
Description, 13
Filtering version
Ducting version
Operation, 14
Controls
Maintenance,15
Cleaning the hood
Cleaning the grease filters
Replacing the charcoal filter
Replacing the lamps
Precautions and tips, 16
General safety
Air vent
Disposal
Instructions for use
HOOD
GB
GB
IF
P
ENL
HP 96 IX
Italiano, 1 English, 9 Français, 17
Español, 25 Portoguês, 33 Nederlands, 41

10
5) Once adjusted, finally fix the hood with a further
4 screws (D): Mark the 4 holes to be drilled on the
wall, unhook the hood and drill the holes marked (8
mm diameter); then use the screw anchors and
the screws provided for final fixing.
6) Mount the plate of the electrical system (Q) fixing
it with 2 screws.
7) For the hoods in ducting version, install the flange
(R) in the device air outlet and press slightly.
8) For the hoods in filtering version, fit the reducer
(E).
Securing the decorative flue
1) Assemble the support bracket of the decorative flue
and adjust the width with the 2 screws (F).
Then, using the screw anchors and the screws (G),
secure it to the ceiling in such a way that it is in line
with the hood.
2) For the filtering version, the air vent grilles (H) must
be positioned at the top. For the ducting version,
turn the upper flue upside down so that the air vent
grilles are at the bottom.
Installation
Assembly
Before proceeding with the assembly operations,
remove the grease filters so that the hood is easier to
handle (for the instructions see the paragraph
“Cleaning the grease filters” in the chapter on
“Maintenance”).
Fixing to the wall
1) Draw a line on the wall along the vertical axis of the
hob. Mark the 2 holes (A) to be made in the wall
respecting the measurements indicated in the figure
below.
2) Drill the holes (8 mm ø) and fit the 2 screw anchors
(provided).
3) Fix the metal bracket (B) to the wall with 2 screws
using the 2 holes drilled. Use the 2 triangles cut into
the bracket to position it exactly along the vertical
axis of the hood.
4) Then hook the hood onto the metal bracket.Adjust
the horizontal position by moving the hood to the
right or left as required to align it with the wall
units.
GB

11
3) Ducting version:
a) Connect the air vent of the hood to the air vent
hole using a flexible hose of 15 cm diameter.
Lock the flexible hose with hose clamps (hose
and clamps not provided).
b) Make the electrical connection of the hood by
means of the power cable (refer to the paragraph
“Electrical connection”).
c) Fit the decorative flue resting it on the hood. Lift
the upper flue up to the ceiling and secure it by
means of the 2 screws (L).
4) Filtering version:
a) Fit the baffle (M) to the upper flue using 4 flat-
headed screws (N). Connect a flexible hose of
12.5 cm diameter to the baffle locking it with a
hose clamp (hose and clamp not provided).
GB
b) Connect the flexible pipe to the flange on the air
vent.
c) Make the electrical connection of the hood by
means of the power cable (refer to the
paragraph “Electrical connection”).
d) Take the decorative flue and rest it on the
hood. Lift the upper flue up to the ceiling
and secure it using the 2 screws (L).
e) Check if the charcoal filter (P) has been
installed. If not yet installed, proceed by sliding
the 2 filter clips into their seats and turn the
filter upwards.

12
Electrical connection
!Arrange the electrical power supply within the
decorative flue dimensions.
!When making the electrical connections, check that
the voltage values correspond to those indicated on
the data plate inside the appliance itself.
!In case your appliance is not furnished with a non
separating flexible cable and has no plug, or has not
got any other device ensuring omnipolar
disconnection from the electricity main, with a
contact opening distance of at least 3 mm, such
separating device ensuring disconnection from the
main must be included in the fixed installation.
!If your unit features a power lead and plug, position
this so the plug is accessible.
Technical information
GB
Model HP 96 IX
Dimensions width 89.8 cm
height 84.7 / 117 cm
depth 43.3 cm
Outlet pipe diameter 15 cm
Gross weight 22.2 Kg
Absorption Total 290 W
Motor 1x250 W
Lamps 2x20 W
Flow rate 700 m3/h
Grease filters
Suction
surface area 280 cm2
Technical data

13
The hood may be in the filtering or ducting version.
Decide from the outset which type is to be installed.
For better efficiency, we recommend installing the
hood in the ducting version (if possible).
Filtering version
The hood aspirates air from the kitchen impregnated
with fumes and smells, purifies it through the grease
filters and the charcoal filter, and then circulates clean
air back into the room.
This version requires an air baffle (M) and a charcoal
filter (P).
In order to maintain constant efficiency, the charcoal
filter must periodically be replaced.
If the hood is not fitted with the charcoal filter,
request one from the dealer.
Description
Ducting version
The hood aspirates air from the kitchen impregnated
with fumes and smells, passes it through the grease
filters and then expels it to the outside through an
exhaust duct.
For this version the charcoal filter does not need to be
used.
GB
M
P

14
Operation
Controls
GB
Key A
Turns the lights off.
Key B
Turns the lights on.
Key C
Reduces the motor speed until reaching minimum. If
pressed for about 2", it stops the motor and storse the
speed.
Key D
Drives the motor (calling the last speed used) and
increases the speed until reaching maximum.
Display L
- signals the running speed.
- signals the filter alarm (with motor off) by displaying the
central segment for 30".
- signals Timer activation with a flashing number.
Key E
Activates the TIMER (when the motor is running), so
that the hood stops automatically after 5'. Also Zero-
sets hour metering when the Filter Alarm is active (motor
OFF).
Filter alarm
Displayed for 30" when the motor is off:
After 30h of operation, the central segment lights up on the display; It indicates that the grease filters need to be
cleaned.
After 120h of operation, the central segment flashes on the display; It indicates that the grease filters need to be
cleaned and the charcoal filters replaced.
After cleaning the grease filters (and/or replacing the charcoal filters), restart the hour counter (RESET) by pressing
the key E during display of the filter alarm.
ABCDLE

15
Replacing the charcoal filter
If using the hood in filtering version, the charcoal filters
will have to be replaced periodically when the charcoal
filter alarm appears. For instructions on the filter alarm
refer to the paragraph Controls.
Removing the charcoal filter:
Remove the metal panels. Remove the grease filters
by pushing the catch and turning the filters outwards.
Then remove the charcoal filter. Push the catch towards
the inside and turn the filter so that the 2 filter clips slip
out of their seats.
Replacing the lamps
Open the Halogen Bulb hatch by pushing it on one
side (on the writing “PUSH”) and then release. Replace
the bulbs with other bulbs of the same kind.
WARNING: Do not touch the new lamp with bare
hands.
!Always switch off the electricity supply before
carrying out any cleaning or servicing operations on
the appliance.
!To avoid possible risks of fire always comply with
the indicated instructions when cleaning grease
filters and when removing grease deposits from the
appliance.
Careful maintenance will assure good functioning and
good efficiency over time.
Cleaning the hood
Any fat deposits should be removed from the appliance
periodically depending on amount of use (at least every
2 months). Avoid using abrasive or corrosive products.
To clean painted appliances on the outside, use a cloth
dipped in lukewarm water and neutral detergent. To
clean steel, copper or brass appliances on the outside,
it is always best to use specific products, following the
instructions on the products themselves. To clean the
inside of the appliance, use a cloth (or brush) dipped in
denatured ethyl alcohol.
Cleaning the grease filters
Special attention must be given to the grease filters
which must be periodically cleaned, whenever the
grease filter alarm trips. For instructions of the filter
Alarm, refer to the Controls paragraph.
Wash the filters by hand or in the dishwasher using
a neutral detergent. If they are washed in the
dishwasher, any loss of colour will not jeopardise
functioning of the filters in any way.
Removing the grease filters:
remove the metal panels; to remove the grease filters,
push the catch near the handle towards the inside and
pull the filter downwards.
Maintenance
GB

16
Precautions and tips
General safety
!The distance between the supporting surface for
the cooking vessels on the hob and the lower part
of the hood must be at least 65 cm.
If the instructions for installation for the hob specify
a greater distance, this has to be taken into account.
!ATTENTION: This appliance must be grounded.
When making the electrical connection, ensure
that the power outlet is earthed.
When making the electrical connections, check
that the current socket has a ground connection.
!Avoid using materials which could cause spurts
of flame (flambées) near the appliance.
!When frying, take particular care to prevent oil
and grease from catching fire. Already used oil
is especially dangerous in this respect.
!Do not use uncovered electric grates.
!In the event of strong vapour concentrations,
condensation could form in the lower part of the
hood; this is not a defect, nor does it affect normal
operation of the hood.
Air vent
Should you install the ducting version, prepare the air
vent hole and duct.
In the Ducting version, to get optimal conditions the air
venting pipe should: be as short as possible, have the
lowest number of bends (max bende angle: 90°, be
made of material approved by local authorities
(according to the State), have its inner side as regular
and smooth as possible. It is moreover recommended
to avoid drastic changes of pipe cross section
(recommended diameter: 150 mm).
!The air collected must not be conveyed into a duct
used to blow off smokes from appliances fed with
an energy other than electricity (central heating
systems, thermosiphons, water-heaters, etc.).
!Comply with the official instructions provided by
the competent authorities in merit when installing
the disposal duct. In addition, exhaust air should
not be discharged into a wall cavity, unless
the cavity is designed for that purpose.
!The room must be well aerated in case a hood
and some other heat equipment fed with an energy
other than electricity (gas, oil, coal heaters, etc)
operate at the same time. In fact the ducting hood,
disposing of air, could create a vacuum in the room.
The vacuum should not exceed 0,04mbar.
This prevents the gas exhausted by the heat source
from being intaken again. It is therefore advisable
to ensure the room contains air taps able to ensure
a steady flow of fresh air.
Disposal
The European Directive 2002/96/EC on Waste
Electrical and Electronic Equipment (WEEE), requires
that old household electrical appliances must
not be disposed of in the normal unsorted municipal
waste stream.
Old appliances must be collected separately in order
to optimise the recovery and recycling of the materials
they contain and reduce the impact on human health
and the environment.
The crossed out “wheeled bin” symbol on the product
reminds you of your obligation, that when you dispose
of the appliance it must be separately collected.
Consumers should contact their local authority or
retailer for information concerning the correct disposal
of their old appliance.
GB

17
Sommaire
Installation, 26-27
Montage
Informations techniques, 28
Branchement électrique
Caractéristiques techniques
Description, 29
Version filtrante
Version aspirante
Fonctionnement, 30
Commandes
Maintenance, 31
Nettoyage de la hotte
Nettoyage des filtres à graisse
Remplacement du filtre à charbon
Remplacement des ampoules
Précautions et conseils, 32
Sécurité générale
Evacuation de l’air
Elimination
Mode d’emploi
HOTTE
F
GB
IF
P
ENL
HP 96 IX
Italiano, 1 English, 9 Français, 17
Español, 25 Portoguês, 33 Nederlands, 41

18
5) Après le réglage, fixer la hotte définitivement à
l’aide des 4 vis (D) : marquer les 4 trous à percer
sur le mur, décrocher la hotte et percer les trous
marqués (diamètre 8mm); puis utiliser les
chevilles et les vis fournies en équipement pour la
fixation définitive.
6) Monter la plaque de l’installation électrique (Q) en
la fixant avec 2 vis.
7) Pour les hottes en version aspirante, monter la
flange (R) sur la sortie d’air de l’appareil en exerçant
une légère pression.
8) Pour les hottes en version filtrante, il faut monter
la réduction (E).
Fixation du tuyau décoratif
1) Assembler l’étrier de support du tuyau décoratif et
régler sa largeur à l’aide des 2 vis (F).
Ensuite, à l’aide des chevilles et des vis (G) le fixer
au plafond en faisant attention qu’il soit dans l’axe
de votre hotte.
2) Pour la version filtrante, les grilles d’évacuation
Installation
Montage
Avant d’effectuer les opérations de montage,
Il faut désactiver les filtres à graisse, pour une
manœuvrabilité plus simple de l’appareil (pour les
instructions, voir le paragraphe “Nettoyage des filtres à
graisse” sous le chapitre “Maintenance”).
Fixation au mur
1) Tracer une ligne sur le mur, à la verticale du plan de
cuisson. Marquer les 2 trous à faire sur le mur
(A) en respectant les mesures indiquées sur la
figure ci-dessous.
2) Percer les trous (ø 8 mm) et appliquer 2 chevilles
(fournies en équipement).
3) Fixer l’étrier métallique (B) au mur à l’aide des 2 vis,
en utilisant les 2 trous percés. Utiliser les 2 petits
triangles coupés sur l’étrier pour le positionner
exactement le long de l’axe vertical de la hotte.
4) Puis accrocher la hotte à l’étrier métallique. Régler
la position horizontale en délaçant la hotte à droite
ou à gauche selon les exigences d’alignement des
meubles hauts.
F

19
c) Effectuer le branchement électrique de la hotte
à l’aide du câble d’alimentation (voir le
paragraphe “Branchement électrique”).
d) Prendre le tuyau décoratif et le poser sur la
hotte; soulever le tuyau supérieur jusqu’au
plafondet le fixer à l’aide des 2 vis (L).
e) Contrôler que le filtre à charbon (P) est bien
installé; s’il n’est pas installé, il faut le monter en
enfilant les 2 languettes du filtre dans le
logement prévu à cet effet et en le tournant vers
le haut.
3) Version aspirante:
a) Raccorder la bouche de sortie d’air de la hotte à
l’orifice d’évacuation de l’air, à l’aide d’un tuyau
souple de 15 cm de diamètre. Bloquer le tuyau
souple à l’aide de colliers de serrage (tuyau et
colliers ne sont pas fournis en équipement).
b) Effectuer le branchement électrique de la hotte à
l’aide du câble d’alimentation (référence
paragraphe “Branchement électrique”).
c) Insérer le tuyau décoratif en le posant sur la
hotte ; soulever le tuyau supérieur jusqu’au
plafond et le fixer à l’aide des 2 vis (L).
4) Version filtrante:
a) Fixer le déflecteur (M) au tuyau supérieur à l’aide
des 4 vis à tête plate (N) ; raccorder un tuyau
souple de 12,5 cm de diamètre au déflecteur, en
le bloquant avec un collier de serrage (tuyau et
collier ne sont pas fournis en équipement).
F
d’air (H) doivent être placées dans la partie haute.
Pour la version aspirante, il faut retourner le tuyau
supérieur pour que les grilles d’évacuation d’air
soient dans la partie basse.
b) Raccordez le tuyau souple à la réduction se
trouvant sur la bouche de sortie d’air.
