Schulte Elektrotechnik EVOline FlipTop Large User manual
Schulte Elektrotechnik GmbH & Co KG
EVOline FlipTop Large, Medium & Small
Anleitung / Manual
Dokument Nr.:Datum:
Montage / Installation
1 2
3 4
5 6
Lieferumfang / Scope of Delivery
Anleitung / Manual
1 cm
Anleitung / Manual
Dokument Nr.:Datum:
Justierung / Adjustment
12
Bedienung / Usage
12
Bitte beachten / Please note
12
Richtig / Right
Falsch / Wrong
+-
vX
35
Dokument Nr.:Datum:
Anleitung / Manual
Schulte Elektrotechnik GmbH & Co. KG
Jüngerstraße 21
D-58515 Lüdenscheid
Telefon +49 23 51 / 94 81-0
Telefax +49 23 51 / 4 26 58
Email info@schulte.com
DE 7040 1200 0000 2016 05
Zubehör:
WireLane Clip
Accessories:
WireLane Clip
7040 1200 0000
EVOline FlipTop
Push
1x Anleitung /
1x Manual
Lieferumfang / Delivery includes:
2x Keil /
2x Wedge
1x FlipTop
Push
Anleitung / Manual
Alle weiteren Produkte aus unserem
www.evoline.com
Funktionserläuterung
Vor Gebrauch bitte beachten:
Öffnet sich durch einfaches Antippen des Deckels (Soft Touch)
Montageanleitung / Vorbereitung
Der EVOline®FlipTop
Push
kann in Plattenstärken von 10 - 50 mm
eingebaut werden. Der Lochausschnitt muss mit mieinem Min-
destabstand von 100 mm zur Plattenkante platziert werden.
Functional description
Please read instructions before use:
Opens by simply tipping the cover (soft touch)
Mounting instructions / Preparation
The EVOline®FlipTop
Push
can be mounted in desk plates from
10 up to 50 mm thickness.The cut-out must have a minimum dis-
tance of 100 mm from the plate edges.
A
+
0,3
0
X
+
0,3
0
B
+
0,3
0
Y
+
0,3
0
max.Z
1,5
+
0,1
0
R5
R6
XL 360 mm 167 mm 345 mm 157 mm max. 50 mm
L 310 mm 167 mm 295 mm 157 mm max. 50 mm
M 260 mm 167 mm 245 mm 157 mm max. 50 mm
S 210 mm 167 mm 195 mm 157 mm max. 50 mm
Ausführung
model
A B X Y Z
Flächenbündiger Einbau
Normaler Einbau
normal installation
Produkt im Tischausschnitt positionieren
Bitte ziehen Sie nach abgeschlossener Montage die Schutzfolie ab.
Zusätzliche Fixierung durch 2 Schrauben
Beide Fixierkeile bis zum Rastpunkt einschieben.
Place product in cutout
Slide in both wedges until locked.
After assembly please remove protective foil.
7040 1200 0000
1
2
3
4
invented and made by Schulte
Elektrotechnik,
Lüdenscheid, Germany.
Technische Änderungen und Irrtümer vorbehalten.
21 - 50
20
40
21 - 50
20
40
Bitte bei einer Plattenstärke von über 20 mm beachten!
In den rückwärtigen Plattenausschnitt muss eine 40 mm tiefe Aussparung
bis zur Plattenstärke von 20 mm vorgenommen werden.
Please note for desk plates with a thickness from more than 20 mm!
Add to the rear panel cut out a 40 mm deep recess until the plate
This manual suits for next models
2
Other Schulte Elektrotechnik Accessories manuals
Schulte Elektrotechnik
Schulte Elektrotechnik EVOline Port Push User manual
Schulte Elektrotechnik
Schulte Elektrotechnik EVOline Quicklock PRO User manual
Schulte Elektrotechnik

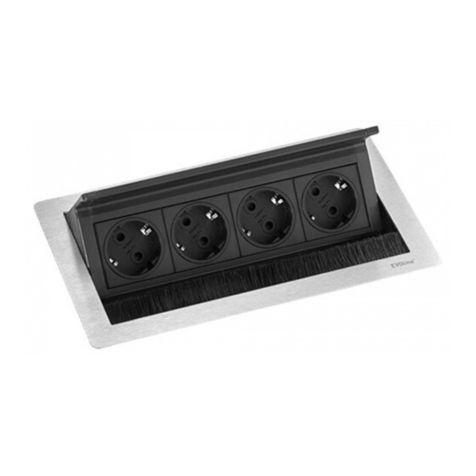

Schulte Elektrotechnik ePlace EVOline FlipTop Push User manual
